ELITE 14 PRF0037991A - Liesituuletin ELICA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Upotettava liesituuletin
Merkki	Elica
Malli	ELITE 14 PRF0037991A
Käyttö	Imu (ulkoilmaan) tai kierto (hiilisuodattimella)
Pienin asennusetäisyys (sähköliesi)	50 cm
Pienin asennusetäisyys (kaasuliesi tai yhdistelmäliesi)	65 cm
Nopeuksien lukumäärä	3 + pysäytys
Valaistus	1 lamppu 3W, kanta E14, jännite 230V
Syöttöjännite	230 V ~ 50/60 Hz (tyyppikilven mukaan)
Ohjaustyyppi	Mekaaniset kytkimet (valot ja nopeudet)
Rasvasuodatin	Metallinen, pestävissä käsin tai astianpesukoneessa (hellävarainen ohjelma)
Rasvasuodattimen puhdistusväli	Vähintään kerran kuukaudessa
Hiilisuodatin	Valinnainen (kiertoversioon), vaihdettava enintään 4 kuukauden välein
Poistoputken halkaisija	Täytyy vastata liitäntälaipan kokoa (ei sisälly)
Materiaali	Ei määritelty (teräs/ruostumaton teräs todennäköisesti)
Mitat (L x S x K)	Upotettava kalusteeseen, mitat vaihtelevat mallin mukaan
Energiatehokkuusluokka	Ei määritelty
Melutaso	Ei määritelty
Turvallisuus	Irrota pistotulppa ennen huoltoa, älä käytä ilman suodatinta, noudata turvaetäisyyksiä
Kierrätys	WEEE-direktiivin mukainen, älä hävitä kotitalousjätteenä

Usein kysytyt kysymykset - ELITE 14 PRF0037991A ELICA

Kuinka asentaa Elica ELITE 14 -liesituuletin imuversiona ?

Asennettaessa imuversiona, liitä ilmanpoistolaippa (sijaitsee liesituulettimen yläpuolella) ulkoilmaan johtavaan putkeen. Putken halkaisijan on oltava sama kuin laipan. Varmista, että olet poistanut hiilisuodattimen, jos sellainen on. Noudata pienimpiä turvaetäisyyksiä: 50 cm sähköliedelle, 65 cm kaasu- tai yhdistelmäliedelle.

Kuinka käyttää liesituuletinta kiertoversiossa ?

Kiertoversiossa asenna aktiivihiilisuodatin (ei sisälly). Imetty ilma rasvanpoistetaan ja hajunpoistetaan ennen kuin se palautetaan huoneeseen. Vaihda hiilisuodatin enintään 4 kuukauden välein hyvän tehokkuuden varmistamiseksi.

Kuinka puhdistaa liesituulettimen rasvasuodatin ?

Metallinen rasvasuodatin puhdistetaan vähintään kerran kuukaudessa. Voit pestä sen käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa nopealla ohjelmalla. Huomaa, että astianpesukonepesu voi himmentää metallia, mutta se ei vaikuta suodattimen tehokkuuteen.

Kuinka vaihtaa liesituulettimen lamppu ?

Irrota ensin laite verkosta. Varmista, että lamppu on kylmä. Poista imusäleikkö, vaihda viallinen lamppu uuteen, tyyppi E14, 3W, 230V, pituus 55 mm (ILCOS-viite: DRGSB/C/UB-3/27/1B-230-E14-55). Asenna säleikkö takaisin.

Mikä on pienin etäisyys liesituulettimen ja keittotason välillä ?

Pienin etäisyys on 50 cm sähköliesille ja 65 cm kaasu- tai yhdistelmäliesille. Jos liesiohjeissa mainitaan suurempi etäisyys, se on ensisijainen.

Voinko käyttää liesituuletinta ilman rasvasuodatinta ?

Ei, älä koskaan käytä liesituuletinta ilman asianmukaisesti asennettua rasvasuodatinta. Se voi vahingoittaa laitetta ja aiheuttaa palovaaran. Suodatin on puhdistettava säännöllisesti.

Kuinka kytkeä liesituuletin sähköön ?

Tarkista, että jännite vastaa tyyppikilvessä ilmoitettua (yleensä 230V). Kytke asennuksen jälkeen ulottuvaan seinäpistorasiaan tai tee suora kytkentä asianmukaisella katkaisijalla. Virtajohto on erikoisjohto; ota tarvittaessa yhteyttä huoltopalveluun.

Mitä tehdä, jos liesituuletin ei käynnisty tai valaistus ei toimi ?

Ennen kuin otat yhteyttä huoltopalveluun, tarkista, että lamput ovat kunnolla paikoillaan. Jos valaistus pysyy sammuneena, vaihda lamppu uuteen identtiseen (3W, E14). Moottorin osalta tarkista sähkönsyöttö ja katkaisija.

Kuinka usein hiilisuodatin on vaihdettava ?

Hiilisuodatin on vaihdettava enintään 4 kuukauden käytön jälkeen tai aiemmin, jos ruoanlaittohaju jatkuu. Sitä ei voi puhdistaa eikä uudistaa. Käyttöikä riippuu käyttötiheydestä ja rasvasuodattimen puhdistuksesta.

Kuinka kierrättää liesituuletin käyttöiän lopussa ?

Älä hävitä liesituuletinta kotitalousjätteenä. Noudata WEEE-direktiiviä (2012/19/EU), vie se sähkö- ja elektroniikkalaitteiden kierrätyskeskukseen. Ota yhteyttä kuntaasi tai jälleenmyyjään saadaksesi lisätietoja.

KÄYTTÖOHJE ELITE 14 PRF0037991A ELICA

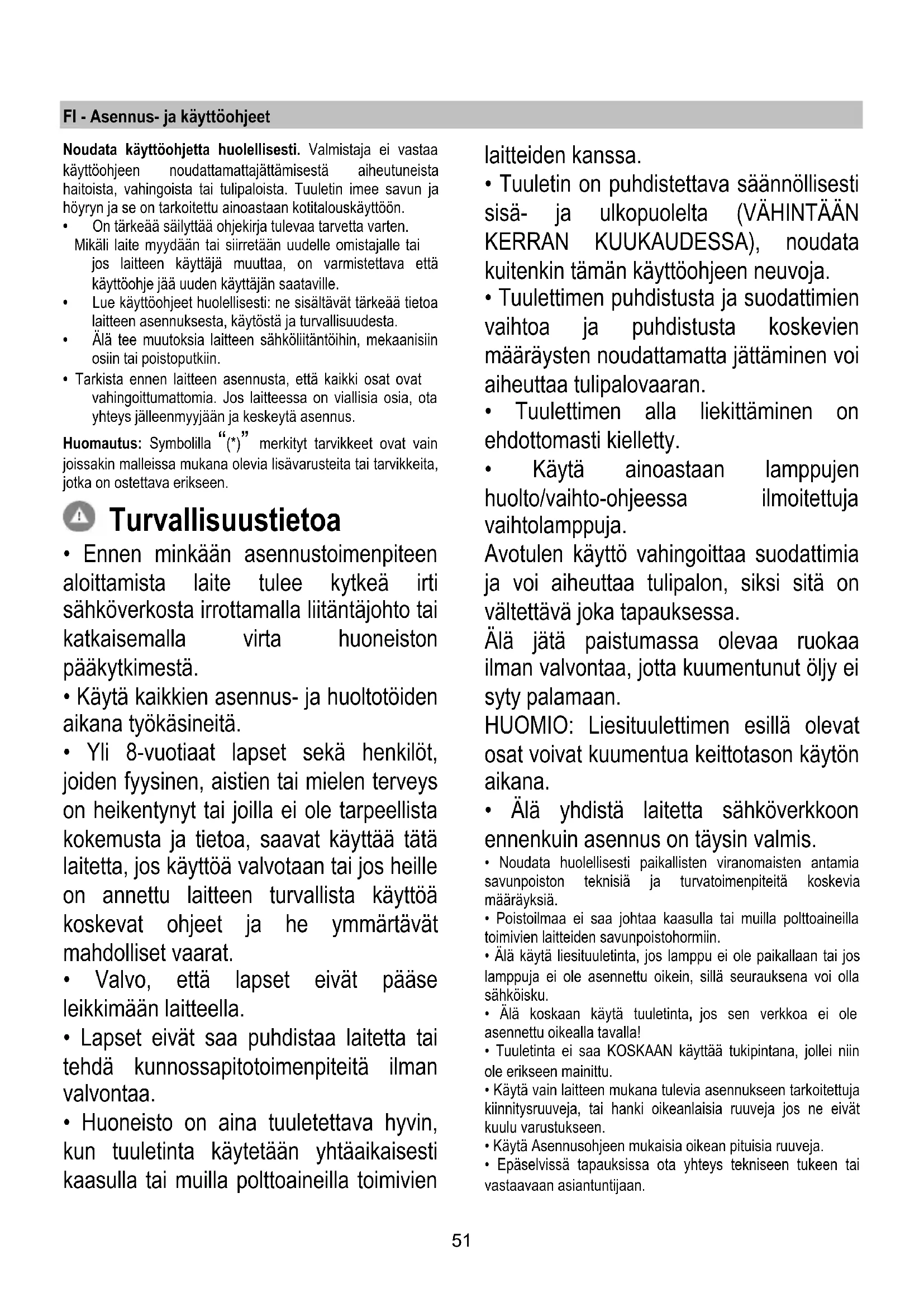

FI Asennus- ja käyttöohjeet

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.
  Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomautus: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

- Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.

- Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.

- Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.

- Valvo, että lapset eivät pääse leikkimään laitteella.

- Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.

- Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien

laitteiden kanssa.

• Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.
• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.

- Tuulettimen alla liekittäminen on ehdottomasti kielletty.

- Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

- Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.

- Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

- Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

- Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.

- Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!

- Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.

- Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.

- Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.

- Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

▲ VAROITUS!

• Kiinnitysruuvien ja –laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisälmaa kierrättäen.

Imurimalli

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälaipassa).

! Käytä mahdollisimman lyhyttä putkea.

! Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90°)

! Älä tee suuria muutoksia putkiston alueella.

Huomio! Jos tuulettimessa on hiilisuodatin, se on poistettava.

Suodattava malli

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihili lisäsuodatinjärjestelmä.

Huomio! Jos tuulettimessa ei ole hiilisuodatinta, se on tilattava ja asennettava ennen tuulettimen käyttöä.

Asennus

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

Asennus

Ennen asennuksen aloittamista:

• Tarkista että hankittu laite mahtuu sille varattuun paikkaan.
• Irrota aktiivihilisuodatin/aktiivihilisuodattimet jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käyttää suodatinversiona.
  • Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta

johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne.

Tämän tyyppinen liesituuletin tulee upottaa seinäkaappiin tai muuhun tukeen.

Toiminta

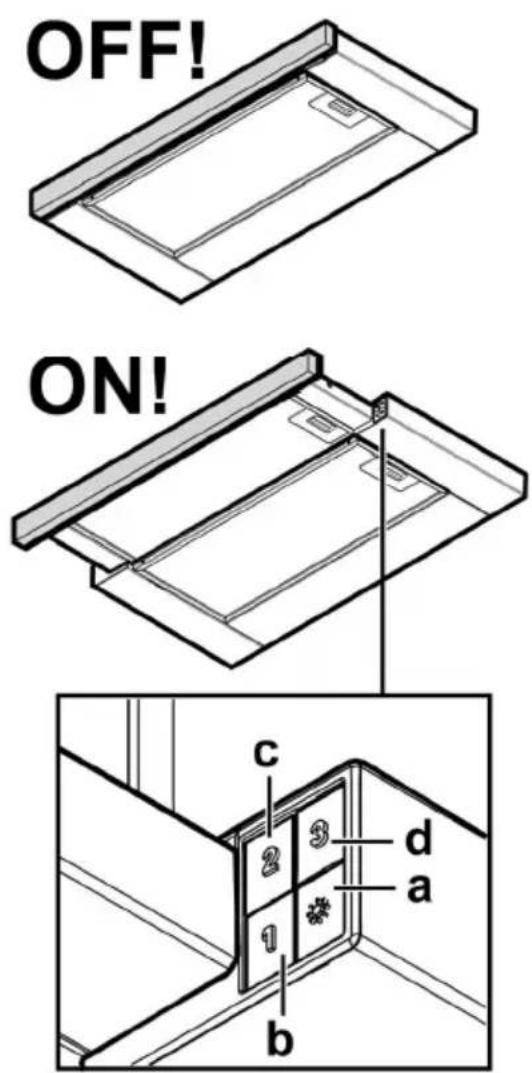

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa.

a. ON/OFF valokatkaisija
b. OFF katkaisija/nopeus 1
c. Nopeuden 2 valitsin
d. Nopeuden 3 valitsin

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Kuva. 10-21

Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavallla.

Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 20

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein.

Sitä El voi pestä eikä käyttää uudestaan

Irrota rasvasuodatin.

Laita molemmille puolille hiilisuodatin ja kiinnitä se tuulettimeen.

Laita rasvasuodatin takaisin paikalleen.

Lamppujen vaihto

Irrota laite sähköverkosta.

Huomio! Tarkista että lamput eivät ole kuumia ennen kuin kosket niihin.

Poista kokonaan ulosvedettävä laatikko.

Irrota suodatinverkko, jotta pääset käsiksi lamppuihin.

Ota palanut lamppu pois ja vaihda se uuteen (ks. alla oleva taulukko):

Lamppu	Teho (W)		Kanta
	3		E14
Jännite (V) Koko (mm)
230		55 (Valopisteen pituus)
Koodi ILCOS D(IEC 61231 mukaisesti)
DRGSB/C/UB-3/27/1B-230-E14-55

Laita suodatinverkko takaisin paikalleen.

Jos valaistus ei toimi, tarkista että lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.
