Ürün Tipi	Ankastre Davlumbaz
Marka	Elica
Model	ELITE 14 PRF0037991A
Kullanım	Emişli (dış tahliye) veya filtreli (kömür filtre ile geri dönüşüm)
Minimum montaj mesafesi (elektrikli ocak)	50 cm
Minimum montaj mesafesi (gaz veya karma ocak)	65 cm
Hız Sayısı	3 + durdurma
Aydınlatma	3W, E14 duylu, 230V voltajlı 1 lamba
Besleme Gerilimi	230 V ~ 50/60 Hz (etiket bilgisine göre)
Kontrol Tipi	Mekanik anahtarlar (ışıklar ve hızlar)
Yağ Filtresi	Metal, elde veya bulaşık makinesinde yıkanabilir (hassas program)
Yağ filtresinin temizleme sıklığı	Ayda en az bir kez
Kömür Filtre	Opsiyonel (filtreli versiyon için), en fazla 4 ayda bir değiştirilmeli
Tahliye kanalı çapı	Bağlantı flanşına uygun olmalıdır (verilmez)
Malzeme	Belirtilmemiş (muhtemelen çelik/paslanmaz çelik)
Boyutlar (G x D x Y)	Mobilya içine ankastre, boyutlar modele göre değişir
Enerji Verimliliği Sınıfı	Belirtilmemiş
Ses Seviyesi	Belirtilmemiş
Güvenlik	Bakımdan önce fişi çekin, filtre olmadan kullanmayın, güvenlik mesafesine uyun
Geri Dönüşüm	AEEE uyumlu, evsel atıklarla atmayın

Sık sorulan sorular - ELITE 14 PRF0037991A ELICA

Elica ELITE 14 davlumbazı emişli versiyonda nasıl kurulur?

Emişli versiyon kurulumu için, hava çıkış flanşını (davlumbazın üstünde bulunur) harici bir tahliye kanalına bağlayın. Kanalın çapı flanşınkiyle aynı olmalıdır. Varsa kömür filtresini çıkardığınızdan emin olun. Minimum güvenlik mesafelerine uyun: elektrikli ocak için 50 cm, gaz veya karma ocak için 65 cm.

Davlumbaz filtreli (geri dönüşüm) versiyonda nasıl kullanılır?

Filtreli versiyon için, aktif karbon filtre (verilmez) takın. Emilen hava yağdan arındırılır ve kokusu giderilir, ardından odaya geri gönderilir. İyi verimlilik için kömür filtresini en fazla 4 ayda bir değiştirin.

Davlumbazın yağ filtresi nasıl temizlenir?

Metal yağ filtresi en az ayda bir temizlenir. Elle agresif olmayan bir deterjanla elde veya düşük sıcaklıkta hızlı programda bulaşık makinesinde yıkayabilirsiniz. Bulaşık makinesinde yıkamanın metali matlaştırabileceğini ancak filtrenin verimini etkilemediğini unutmayın.

Davlumbazın lambası nasıl değiştirilir?

Önce cihazın fişini çekin. Lambanın soğuk olduğundan emin olun. Emiş ızgarasını çıkarın, ardından arızalı ampulü yeni bir E14, 3W, 230V, 55 mm uzunluğunda (ILCOS kodu: DRGSB/C/UB-3/27/1B-230-E14-55) ile değiştirin. Izgarayı tekrar takın.

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum mesafe elektrikli ocaklar için 50 cm, gaz veya karma ocaklar için 65 cm'dir. Ocağınızın talimatları daha büyük bir mesafe belirtiyorsa, o geçerlidir.

Davlumbazı yağ filtresi olmadan kullanabilir miyim?

Hayır, davlumbazı yağ filtresi doğru takılmadan asla kullanmayın. Bu, cihaza zarar verebilir ve yangın riski oluşturabilir. Filtre düzenli olarak temizlenmelidir.

Davlumbaz elektriğe nasıl bağlanır?

Voltajın etikette belirtilenle (genellikle 230V) uyuştuğunu kontrol edin. Kurulumdan sonra erişilebilir bir duvar prizine takın veya uygun bir sigorta ile doğrudan bağlantı yapın. Güç kablosu özeldir; gerektiğinde satış sonrası servisle iletişime geçin.

Davlumbaz açılmazsa veya aydınlatma çalışmazsa ne yapmalıyım?

Satış sonrası servisle iletişime geçmeden önce, lambaların yuvalarına doğru şekilde oturduğunu kontrol edin. Aydınlatma hala yanmıyorsa, ampulü aynı yeni bir taneyle (3W, E14) değiştirin. Motor için elektrik beslemesini ve sigortayı kontrol edin.

Kömür filtresini ne sıklıkta değiştirmeliyim?

Kömür filtresi en fazla 4 aylık kullanımdan sonra veya pişirme kokusu devam ediyorsa daha erken değiştirilmelidir. Temizlenemez veya yenilenemez. Süre, kullanım sıklığına ve yağ filtresinin temizliğine bağlıdır.

Kullanım ömrü sonunda davlumbaz nasıl geri dönüştürülür?

Davlumbazı evsel atıklarla atmayın. AEEE yönergesine (2012/19/EC) uygun olarak, elektrikli ve elektronik ekipman geri dönüşümü için bir toplama merkezine götürün. Daha fazla bilgi için belediyeniz veya satıcınızla iletişime geçin.

KULLANIM KILAVUZU ELITE 14 PRF0037991A ELICA

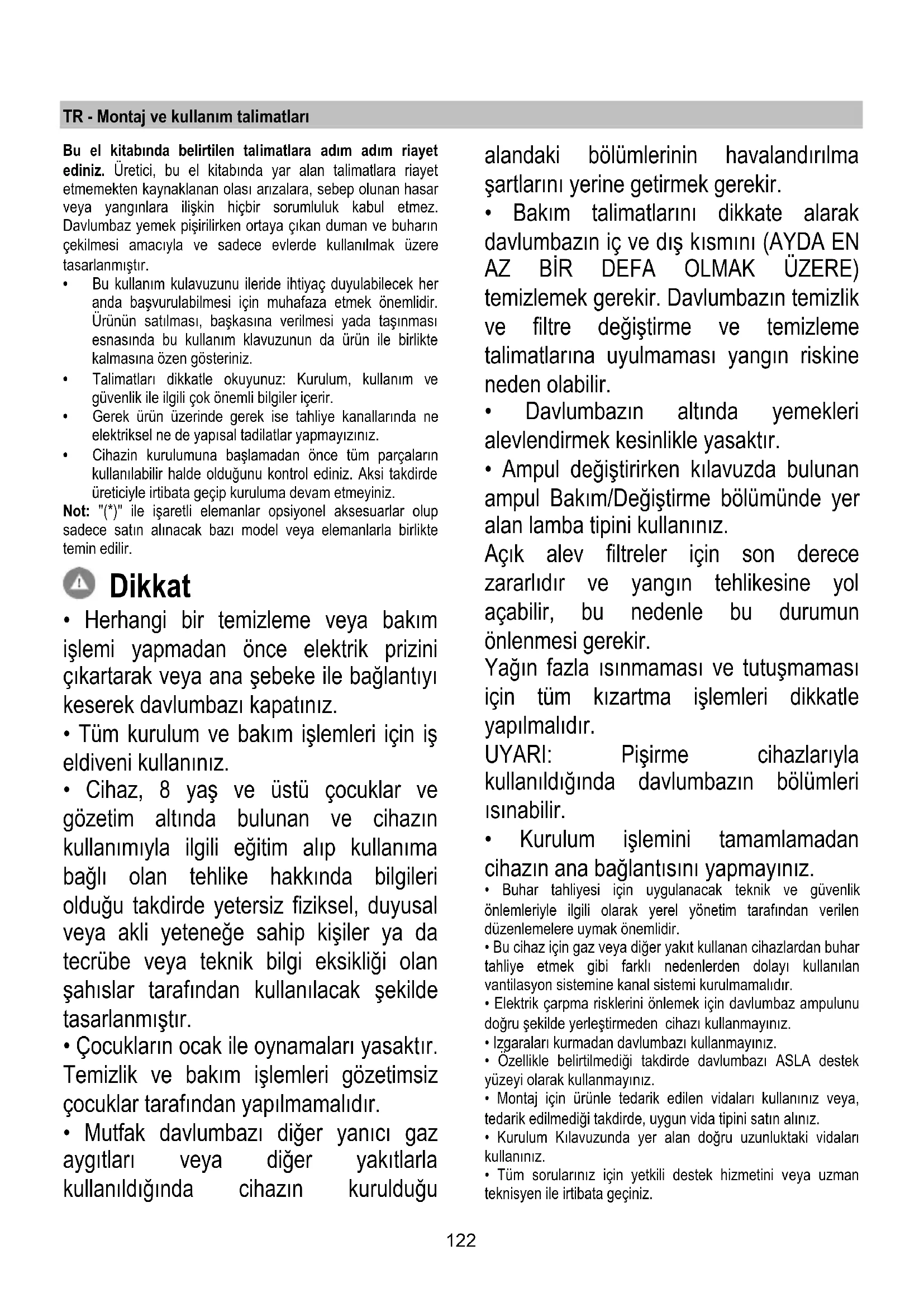

TR Montaj ve kullanım talimatları

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yar alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

• Bu kullanım kulavuzunu ileride ihtiyaç duyulabilecek her anda başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi yada taşınması esnasında bu kullanım klavuzunun da ürün ile birlikte kalmasına özen gösteriniz.
• Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.
• Gerek ürün üzerinde gerek ise tahliye kanallarında ne elektriksel ne de yapısal tadilatlar yapmayızınız.
• Cihazin kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyiniz.

Not: "(*)" ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat

• Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik prizini çıkartarak veya ana şebeke ile bağlantıyi keserek davlumbazı kapatınız.
• Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız.
• Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma bağlı olan tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmıştır.
• Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır.
• Mutfak davlumbazı diğer yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu

alandaki bölümlerinin havalandırılma şartlarını yerine getirmek gerekir.

- Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir.

- Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.

- Ampul değiştirirken kılavuzda bulunan ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.

Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır.

UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

- Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.

• Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.
• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemine kanal sistemi kurulmamalıdır.
• Elektrik çarpma risklerini önlemek için davlumbaz ampulunu doğru şekilde yerleştirmeden cihazı kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan doğru uzunluktaki vidaları kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.

⚠ DİKKAT!

- Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygıtlarının yerleştirilmemesi elektriksel tehlikelere neden olabilir.

- Bir programlama cihazı, zamanlama cihazı, ayrı uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla birlikte kullanmayın.

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemis olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

■ sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmistir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233

- Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa arttırınız ve takviye hızı(ları) yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğiinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğiinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız.

Kullanım

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.

Aspire eden versiyon

Yemek buharları, bağlantı falanjına sabitlenmiş bir tahliye borusu sayesinde dışarıya atılırlar.

⚠️ UYARİ:

Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır.

Tahliye borusunun çapı bağlantı halkasının çapına eşit olmalıdır.

⚠️ UYARİ:

Eğer davlumbazın karbon filtreleri var ise bunlar çıkartılmalıdır.

Davlumbazı duvardaki çıkış borularına ve ağızlarına bağlayınız. Diametresi hava çıkışıyla aynı olmalıdır (bağlantrı halkası).

! Mümkün olan en kısa boyda tahliye borusu kullanın

! En az sayıda dirseğe sahip boru kullanın (Maksimum dirsek acısı: 90°).

! Borunun kesitinin ( genişliğinin) ani olarak değişmesinden kaçının.

Dikkat! Cihazla birlikte karbon filtre (monte edilmiş veya kit olarak) verilmediği takdirde, sipariş edilmelidir.

Filtreleyici versiyon

Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokusundan ve yağdan arıtlacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir filtre sisteminin takılması gerekir.

Dikkat! Cihazla birlikte karbon filtre verilmediği takdirde, sipariş edilmelidir ve yerine takılmalıdır.

Kurulum

Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli ısıtıcılardan 50 cm, gaz veya gazla-elektrikle çalışan ocaklardan 65 cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtilivorsa, buna bağlı kalınmalıdır.

Elektrik bağlantısı

Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

⚠️ UYARİ:

Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetlevin.

Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun hasar görmesi durumunda yetkili teknik servise basvurun.

Montaj

Montaja başlamadan önce:

• Satın alınan ürünün seçilen montaj alanı için uygun boyutta olup olmadığını kontrol edin.
• Varsa aktif karbon (*) filtresini çıkarınız (ilgili paragrafa bakınız). Bu/bunlar sadece davlumbazı filtreli model olarak kullanmak isterseniz monte edilecektir.
• (Nakliye açısından) davlumbazın içinde başka malzemelerin (örn. vida paketi (*), garanti kartı (*) vs) bulunup bulunmadığını kontrol ederek bunları çıkarın ve ayrı bir verde muhafaza edin.

Bu davlumbaz bir kabine veya başka bir desteğe oturtulmak üzere tasarlanmıştır.

Çalıştırma

Davlumbazın üzerinde aspiratör hızının ayarlandığı bir kontrol paneli ve pişirme alanı ışıklarını kumanda eden bir lamba anahtarı bulunmaktadır.

a. ON (Açık)/OFF (kapalı) ışık düğmesi

b. OFF (kapalı)/1inci hız düğmesi

c. 2inci hız seçimi

d. 3üncü hız seçimi

Bakım

Temizleme

SADECE ılık suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Yağ filtresi

Şekil 10-21

Pişirme sonucu oluşan yağ taneciklerini tutar.

Yağ filtresi, ayda bir asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

Yağ filtresini çıkarmak için yay bırakma kolunu çekin.

Kömür filtresi (yalnızca filtreli modellerde) Şekil 20

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Etkin kömür filtre, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak daha uzun sürede dolar.

Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.

Karbon filtre yıkanmaz ve yeniden kullanılabilir hale getirilemez.

Antiyağ filtrelerini çıkartınız.

Yer taraf için bir adet karbonlu filtreyi yerleştirip davlumbaza takınız.

Antiyağ filtreleri yeniden yerine takınız.

Lambaları değiştirme

Davlumbazın elektrik bağlantısını kesin.

Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olun.

Çekilebilir bölümü tamamen çıkarın.

Ampul gözüne ulaşmak için anti-yağ filtresini koruyan ızgarayı veya anti-yağ filtresini çıkartınız.

Hasarlı lambayı çıkarıp, yenisiyle değiştirin (aşağıdaki tabloya başvurun):

Lamba	Güç (W)		Soket
	3		E14
Gerilim (V)		Boyut (mm)
230		55 (Işık Merkezi Uzunluğu)
ILCOS D Kodu(IEC 61231'e göre)
DRGSB/C/UB-3/27/1B-230-E14-55

Izgarayı tekrar yerine yerleştiriniz.

Lambalar yanmıyorsa, teknik desteği çağırmadan önce duylarına düzgün şekilde oturduklarından emin olunuz.
