INSTRUKCJA OBSŁUGI PRF0171196 ELICA

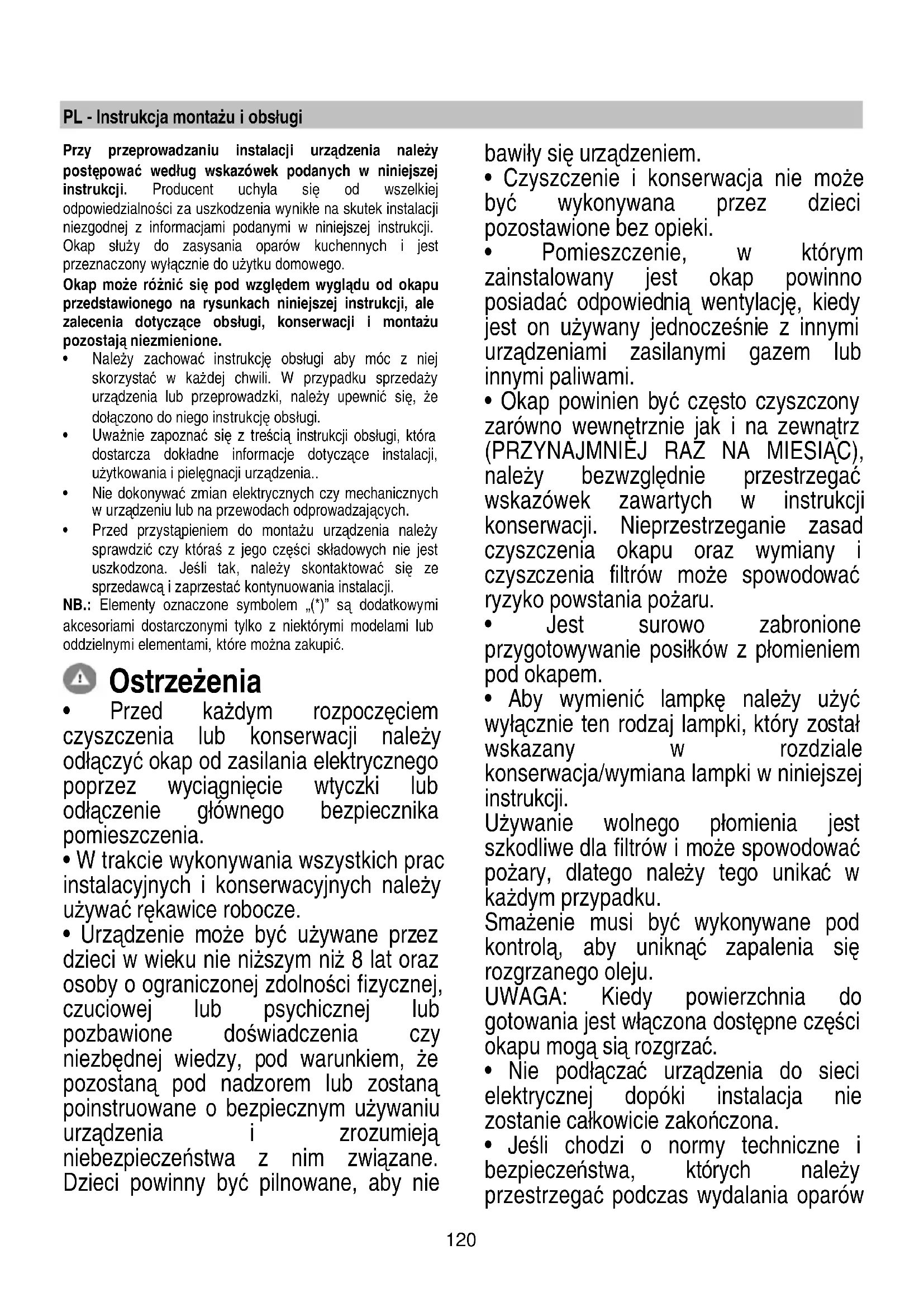

• Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.

• Uważnie zapoznać się z treścią ins trukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia..

• Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.

• Przed przystąpieniem do montażu urządzenia należy sprawdzić czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji. NB.: Elementy oznaczone symbolem „(*)” są dodatkowymi akcesoriami dostarczonymi tylko z niektórymi modelami lub oddzielnymi elementami, które można zakupić. Ostrzeżenia

• Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.

• W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawice robocze.

• Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia czy niezbędnej wiedzy, pod warunkiem, że pozostaną pod nadzorem lub zostaną poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją niebezpieczeństwa z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

• Czyszczenie i konserwacja nie może być wykonywana przez dzieci pozostawione bez opieki.

• Pomieszczenie, w którym zainstalowany jest okap powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześni e z innymi urządzeniami zasilanymi gazem lub innymi paliwami.

• Okap powinien być często czyszczony zarówno wewnętrznie jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC), należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany i czyszczenia filtrów może spowodować ryzyko powstania pożaru.

• Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.

• Aby wymienić lampkę należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji. Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy tego unikać w każdym przypadku. Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju. UWAGA: Kiedy powierzchnia do gotowania jest włączona dostępne części okapu mogą sią rozgrzać.

• Nie podłączać urządz enia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.

• Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów121 należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.

• Zasysane powietrze nie może być przekazane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazów lub innych paliw. UWAGA! Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.

• Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.

• Nigdy nie używać okapu bez poprawnie zamontowanej kratki!

• Okap nie może być NIGDY używany, jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.

• Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub.

• Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.

• W razie wątpliwości, skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem. UWAGA! Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się automatycznie. Podłączenie elektryczne Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji. UWAGA! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany. Uwaga! Wymiana kabla łączącego urządzenie z siecią powinna być wykonana przez personel autoryzowanego serwisu technicznego.

• Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50cm w przypadku kuchenek elektrycznych i nie122 mniej niż 65cm w przypadku kuchenek gazowych lub typu mieszanego. Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań. Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC - UK SI 2013 No.3113 w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia. Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony. Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko: Włączyć ok ap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu. Obsługa Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego. Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia). Wersja wyciągowa Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego. UWAGA! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić. Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego. UWAGA! Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte. Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączeniowy). Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu. Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan. ! Używać jak najkrótszego przewodu. ! Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°). ! Unikać radykalnych zmian przekroju przewodu. Wersja filtrująca Aby używać okapu w tej wersji należy zainstalować filtr węglowy. Można go kupić u sprzedawcy. Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina. Oczyszczacz Produkt jest również wyposażony w Oczyszczacz Powietrza (B) z filtrami HEPA; oczyszczacz jest oddzielony od wyciągu oparów (A). Z powietrza zasysanego przez oczyszczacz są usuwane wszelkie makro zanieczyszczenia za pomocą filtru HEPA (High Efficiency Particulate Air), przez który przepływa. Filtr ten charakteryzuje się bardzo wysoką klasą filtracji (F8), wychwytuje wszystkie zanieczyszczenia mniejsze niż 0,1 mikrona, zarówno kurz, pyłki, bakterie itp. Oczyszczone powietrze zostanie wprowadzone do otoczenia.123 Instalacja okapu Ten typ okapu musi być zamontowany do sufitu. Urządzenie jest ciężkie. Przenoszenie i instalacja okapu powinny być wykonywane przez co najmniej dwie osoby. Przed przystąpieniem do instalacji:

• Sprawdzić, czy wymiary zakupionego produktu są stosowne do wybranego miejsca montażu.

• Zdemontować filtr węglowy (*), jeżeli znajduje się na wyposażeniu (patrz odpowiedni rozdział). Filtr należy ponownie zamontować tylko wtedy, gdy okap będzie używany w wersji filtrującej.

• Sprawdzić, czy wewnątrz okapu nie pozostawiono (z powodów związanych z transportem) dodatkowego materiału dostarczanego wraz z urządzeniem (na przykład woreczków z wkrętami (*), karty gwarancyjnej (*) itp), ewentualnie wyjąć je i zachować. Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedniości materiałów w zależnośc i od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

Działanie okapu Okap posiada dwa tryby pracy: Wyciąg Oparów (A) i Oczyszczacz Powietrza z filtrami HEPA (B). Oba tryby wymagają użycia dwóch różnych silników, a okap jest zaprogramowany w taki sposób, że nie jest możliwe jednoczesne włączenie obu trybów pracy. Skonsultować również rozdział „Zarządzanie Priorytetem silnika Wyciągu Oparów (A) i Silnika Oczyszczacza (B)” T1: Przycisk wyboru prędkości 1 -WYCIĄG OPARÓW (A) Wcisnąć, aby włączyć niską prędkość (moc ssania); Drugie wciśnięcie wyłączy wyciąg. T2: Przycisk wyboru prędkości 2 WYCIĄG OPARÓW (A) Wcisnąć, aby włączyć średnią prędkość (moc ssania); Drugie wciśnięcie wyłączy wyciąg. T3: Przycisk wyboru prędkości 3 i „BOOST” WYCIĄGU OPARÓW (A) Pierwsze wciśnięcie aktywuje wysoką prędkość (moc ssania); Drugie przełącza na prędkość „BOOST”. LED T3 zaczyna migać. Gdy booster jest włączony, można przełączyć na pierwszą lub drugą prędkość wciskając przycisk żądanej prędkości T1 lub T2. Gdy funkcja booster (wzmacniacz) jest włączona, ponownie wcisnąć T3, aby wyłączyć okap. Po 5’ funkcja booster (wzmacniacz) wyłączy się automatycznie i uaktywni się trzecia prędkość. T4: Przycisk ON/OFF Oświetlenia Wcisnąć, aby uaktywnić / dezaktywować oświetlenie na BLAT. T6 Przycisk wyboru niskiej prędkości OCZYSZCZACZA (B) Krótko wcisnąć, aby włączyć oczyszczacz powietrza z niską prędkością, Drugie dłuższe wciśnięcie (2 s) aktywuje silnik w trybie czasowym. LED T6 zacznie migać i silnik wyłączy się automatycznie po 6 godzinach. Aby w dowolnym momencie zatrzymać tryb czasowy, ponownie wcisnąć T6 Drugie wciśnięcie przycisku T6 z włączonym regulatorem czasowym, powoduje wyłączenie silnika Oczyszczacza. T5 Przycisk wyboru prędkości intensywnej OCZYSZCZACZA (B) Wcisnąć, aby włączyć Oczyszczacz powietrza z intensywną prędkością. Drugie wciśnięcie przycisku T5 s powoduje wyłączenie silnika Oczyszczacza. Uwaga: prędkość ta jest zawsze odmierzana czasowo, po upływie 40 minut prędkość przechodzi na pierwszą prędkość oczyszczacza (tą, którą można włączyć przyciskiem T6) i automatycznie aktywuje się jej odliczanie 6 godzin. Tryb „DELAY OFF” silnika: Dłuższe wciśnięcie przycisku T1 / T2 / T3 aktywuje automatyczne wyłączenie silnika. Silnik wyłączy się następująco: T1 = po 20 minutach; T2 = po 15 minutach; T3 = po 10 minutach; Uwagi: Taka funkcja nie może być zaprogramowana dla prędkości „BOOST”. Gdy Delay OFF jest aktywny, wcisnąć przycisk jakiejkolwiek prędkości, funkcja zostanie dezaktywowana. Zarządzanie Priorytetem silnika Wyciągu Oparów (A) i Silnika Oczyszczacza (B): Silnik Wyciągu Oparów (A) ma pierwszeństwo w stosunku do silnika Oczyszczacza Powietrza z filtrami HEPA (B). Z silnikiem (A) i (B) ustawionymi na OFF: w dowolnym momencie można uaktywnić jeden z dwóch silników. Z aktywnym Wyciągiem Oparów (A): - Jeżeli pracuje Wyciąg Oparów (A), wciśnięcie przycisku T6- T5 powoduje aktywację trybu "DELAY OFF” silnika Wyciągu Oparów (A), a Oczyszczacz włącza się automatycznie, śledząc działanie trybu „DELAY OFF”. W tym przypadku LED aktywnej prędkości T1 / T2 / T3 zaczyna migać i włącza się na stałe LED wybranego przycisku T5 lub T6 Jeśli Wyciąg Oparów (A) jest włączony i została już zaprogramowana aktywacja oczyszczacza, drugie dłuższe wciśnięcie przycisku T6 przy niskiej prędkości spowoduje automatyczne włączenie Oczyszczacza w trybie czasowym śledząc działanie trybu Delay OFF. W tym przypadku LED124 aktywnej prędkości T1 / T2 / T3 zacznie migać razem z LED przycisku T6. Oczyszczacz (B) aktywny: - Jeśli Oczyszczacz (B) pracuje, wciśnięcie przycisków T1-T2- T3spowoduje jego natychmiastowe wyłączenie i uruchomienie silnika Wyciągu Oparów (A) WSKAŹNIK nasycenia Filtrów: W regularnych odstępach czasu, okap ostrzega o konieczności wyczyszczenia/wymiany filtrów. Z przyciskami T1 włączonym +T2 migającym, konieczna jest wymiana Filtra Przeciwtłuszczowego Gdy przycisk T1 jest włączony i +T3 migający, konieczna jest wymiana Filtra Węglowego W przypadku migania przycisków T5 +T6 należy wymienić filtr HEPA Uwaga: sygnalizacja nasycenia filtrów jest widoczna w ciągu pierwszych 10 sekund od włączenia okapu. RESET Alarmu nasycenia Filtrów: Tylko jeśli jest wyświetlany alarm nasycenie Filtrów: jednoczesne wciśnięcie na około 3 sekundy przycisków T1+T2 umożliwi wyresetowanie alarmu nasycenia Filtra Przeciwtłuszczowego. jednoczesne wciśnięcie na około 3 sekundy przycisków T1+T3 umożliwi wyresetowanie alarmu nasycenia Filtra Węglow ego. W każdej chwili, nawet jeśli alarm nasycenia filtrów nie jest wyświetlany, można wyresetować alarm nasycenia Filtra HEPA jednocześnie wciskając przyciski T5+T6 przez około 3 sekundy. UAKTYWNIĆ/DEZAKTYWOWAĆ licznik Filtrów. Gdy silnik (A) i (B) znajduje się w OFF, jednocześnie wcisnąć przyciski T2+T3, aby wejść do menu zarządzania sygnalizacją nasycenia Filtrów. W tym menu: Wciśnięcie przycisku T2 uaktywnia/dezaktywuje sygnalizację Filtra Przeciwtłuszczowego. Uwaga: Filtr przeciwtłuszczowy jest AKTYWNY jako ustawienie domyślne. Wciśnięcie przycisku T3 uaktywnia/dezaktywuje sygnalizację Filtra Węglowego. Uwaga: Filtr węglowy jest NIEAKTYWNY jako ustawienie domyślne. Drugie wciśnięcie przycisków T2+T3 pozwala na wyjście z

enu i zapisanie wprowadzonych zmian. Konserwacja Czyszczenie okapu Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnymi neutralnymi środkami czyszczącymi. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU! Filtr przeciwtłuszczowy Rys. F02 Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nie żrącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Mycie w zmywarce metalowego filtra tłuszczowego może spowodować jego nieznaczne odbarwienie, to jednak nie pogarsza parametrów jego pracy. Filtr na węgiel ( tylko dla wersji filtrującej) Rys. F01 Filtr węglowy okrągły Założyć po jednym filtrze z każdego boku tak, aby zakryć ochronną kratkę wirnika silnika, po czym obrócić w kierunku zgodnym z ruchem wskazówek zegara. Aby zdemontować, obrócić w kierunku przeciwnym do ruchu wskazówek zegara. Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania w zależności od rodzaju kuchni i od regularności z jaką jest wykonywane czyszczenie filtra tłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy. NIE wolno myć lub regenerować filtra. Filtr HEPA Filtr HEPA nie może być ani myty ani czyszczony. Odpowiednie wskazanie określi moment, w którym należy dokonać jego wymiany. UWAGA!!! Filtr HEPA musi być wymieniany każdorazowo kiedy jest to sygnalizowane nie rzadziej jednak jak co 12 miesiące. Czas trwania filtra HEPA zależy od charakterystyki środowiska w którym sprzęt gospodarstwa domowego został zainstalowany. W normalnych warunkach (środowisko domowe) czas trwania filtra wynosi około 8 – 10 miesięcy, a moment w którym należy wykonać jego konserwację, w związku z ilością faktycznie oczyszczonego powietrza, jest wskazywany przez odpowiednie urządzenie elektroniczne . Częste użytkowanie przyspiesza nasycenie i redukuje czas trwania filtra. Środowiska bardzo wilgotne i/lub zakurzone przyspieszają nasycenie filtra i jego sprawność. Czas trwania filtra Hepa zależy od warunków jego użytkowania. Rys. F03 Wymiana lampek Okap zaopatrzony jest w system oświetlenia, który bazuje się na technologii LED. LED gwarantują optymalne oświetlenie, trwałość 10 razy większą od lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej. Użytkownik nie może wymieniać systemu oświetlenia, w razie nieprawidłowości należy skontaktować się z serwisem obsługi.125 CS - Návod na montáž a používání Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům. Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.
