BRUKSANVISNING PRF0171196 ELICA

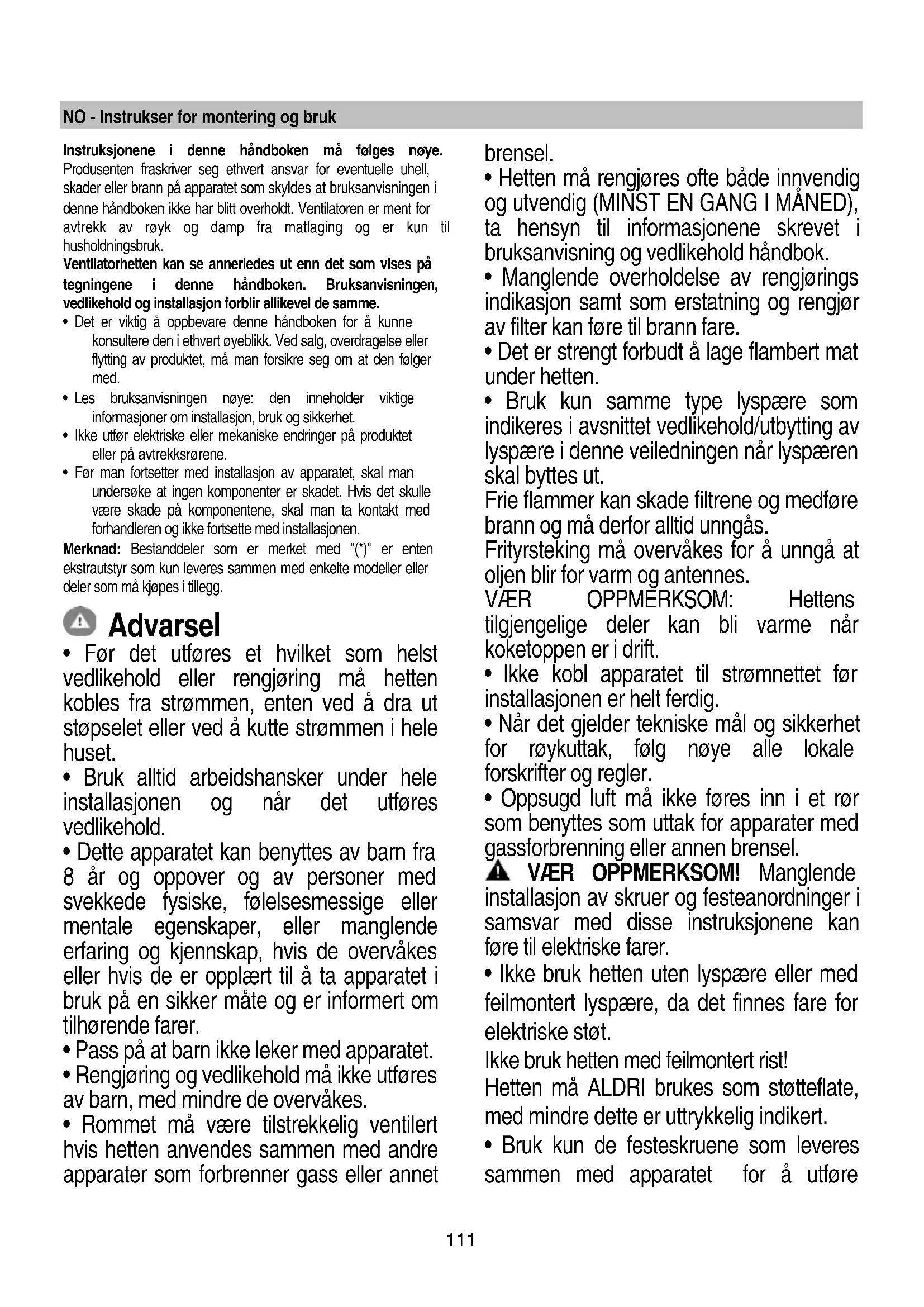

• Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.

• Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.

• Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.

• Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen. Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg. Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøring må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.

• Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.

• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer.

• Pass på at barn ikke leker med apparatet.

• Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.

• Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.

• Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikehold håndbok.

• Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan føre til brann fare.

• Det er strengt forbudt å lage flambert mat under hetten.

• Bruk kun samme type lyspære som indikeres i avsnittet vedlikehold/utbytting av lyspære i denne veiledningen når lyspæren skal byttes ut. Frie flammer kan skade filtrene og medføre brann og må derfor alltid unngås. Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes. VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

• Ikke kobl apparatet til strømnettet før installasjonen er helt ferdig.

• Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.

• Oppsugd luft må ikke føres inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel. VÆR OPPMERKSOM! Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.

• Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt. Ikke bruk hetten med feilmontert rist! Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre112 installasjonen eller, hvis de ikke utleveres, kjøp riktige skruer.

• Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen.

Elektrisk tilslutning Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene. MERK! Før man kobler ventilatorens strømkrets til strømnettet og fastslår at alt fungerer korrekt, må man alltid kontrollere at strømledningen er korrekt montert. Advarsel! Utskifting av forbindelseskabelen må utføres av autorisert kundeservice. Installasjon

• Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være på mindre enn 50cm når det gjelder elektriske kokeplater og 65cm når det gjelder gassbluss og kombinerte koketopper. Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes. Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser. Symbolet på produktet eller på papirer som følger med viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet. Apparatet er utformet, testet og produsert i henhold til:

• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ ventilatorhetten på minimum hastighet når du starter matlagingen og lå den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for odørreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy. Bruksmåte Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk. Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.113 Avtrekksversjon Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen. MERK! Avløpsrøret er ikke medlevert, men må kjøpes separat. Diameteren i avløpsrøret må tilsvare diameteren på tilslutningsringen. MERK! Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes. Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen). Bruk av rør og avtrekksåpning på veggen med en mindre diameter, vil medføre en minsking i avtrekksytelsene og en drastisk økning av støyen. Ethvert ansvar gjeldende dette fraskrives derfor. ! Bruk et så kort rør som mulig. ! Bruk et rør med færrest mulig vinkler (vinkelen må aldri være skarpere enn 90°). ! Unngå drastiske endringer i rørets tverrsnitt. Filterversjon Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne versjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull. Luftrenser Dette produktet er også utstyrt med Luftrenser (B) med HEPA- filter. Denne luftrenseren er adskilt fra Røykavtrekket (A). Luften som trekkes inn av luftrenseren vil tømmes for samtlige urenheter som passerer gjennom HEPA-filteret (High Efficiency Particulate Air), som med sin svært høye filtreringsgrad (F8) fanger opp alle urenheter som er mindre enn 0,1 mikron, uavhengig av om det er støv, pollen, bakterier osv. Den rensede luften vil deretter føres ut i omgivelsene. Montering Denne typen avtrekk skal festes i taket. Dette produktet er svært tungt. Flytting og installasjon av kjøkkenventilatoren må derfor utføres av to eller flere personer. Før installasjonen:

• Kontroller at produktet har passe størrelse i forhold til plassen du har valgt å installere det på.

• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.

• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inne i ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det. Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.

Funksjon Hetten har to funksjonsmoduser Røykavtrekk (A) og Luftrenser med HEPA-filter (B). De to modusene bruker to forskjellige motorer og hetten er programmert på en måte som gjør det umulig å aktivere de to funksjonsmodusene samtidig. Se også kapittel “Styring av prioritert motor mellom Røykavtrekk (A) og Luftrenser (B)” T1: Tast for hastighetsvalg 1 - RØYKAVTREKK (A) Trykk for å aktivere lav hastighet (avtrekkseffekt). Trykk igjen for å slå av avtrekket. T2: Tast for hastighetsvalg 2 RØYKAVTREKK (A) Trykk for å aktivere medium hastighet (avtrekkseffekt). Trykk igjen for å slå av avtrekket. T3: Tast for hastighetsvalg 3 og “BOOST” RØYKAVTREKK (A) Trykk én gang for å aktivere høy hastighet (avtrekkseffekt). Trykk en gang til for å gå til "BOOST” avtrekkshastighet. LED-lampen T3 begynner å blinke. Når Booster er slått på kan man gå til første eller andre hastighet ved å trykke på knappen for ønsket hastighet T1 eller T2,. Når booster (effektforsterker) er slått på kan man trykke enda en gang på T3 for å slå av avtrekkshetten. Etter 5’ vil booster (effektforsterker) slå seg av og tredje hastighet aktiveres automatisk. T4: Tast for ON/OFF lys Trykk for å aktivere/deaktivere belysning på TOP T6 Valgtast for lav hastighet - LUFTRENSER (B) Trykk kort for å aktivere Luftrenser med lav hastighet. Hold inne lenge (2 sek.) for å aktivere tidsstyrt motormodus. LED- lampen T6 begynner å blinke og motoren slår seg av automatisk etter 6 timer. For å starte tidsstyrt modus på et hvilket som helst tidspunkt trykker man igjen på T6 Trykk igjen på tasten T6 med tidsstyrt modus deaktivert for å slå av Luftrenseren. T5 Valgtast for intensiv hastighet LUFTRENSER (B) Trykk for å aktivere Luftrenser med intensiv hastighet. Trykk igjen på tasten T5 for å slå av motoren til Luftrenseren. Merk: Denne hastigheten er alltid tidsstyrt til etter de 40min. Hastigheten går til første luftrensernivå (som normalt aktiveres med tasten T6) og 6 timers tidsstyring vil starte automatisk. “DELAY OFF” motormodus: Ved å holde tasten T1 / T2 / T3 inne aktiveres automatisk motorstopp. Motoren slår seg av etter følgende tidsplan:114 T1 = etter 20 minutter T2 = etter 15 minutter T3 = etter 10 minutter Merk: Denne funksjonen kan ikke programmeres for “BOOST” hastighet. Når Delay OFF er aktivert vil funksjonen deaktiveres når man trykker på en av hastighetstastene. Styring av motorprioritet mellom Røykavtrekk (A) og Luftrenser (B): Motoren til Røykavtrekket (A) er prioritert over motoren til Luftrenseren med HEPA-filter (B). Med motoren (A) og (B) i OFF-modus: Det er mulig å aktivere en av de to motorene når som helst. Med røykavtrekk (A) aktivert: - Hvis røykavtrekket (A) er i funksjon trykker man på tastene T6-T5 for å aktivere modusen "DELAY OFF” i motoren til Røykavtrekket (A). Luftrenseren slår seg på automatisk i funksjonsmodusen "DELAY OFF”. I dette tilfellet vil LED-lampen for den aktiverte hastigheten T1 / T2 / T3 begynne å blinke og LED-lampen i den valgte tasten T5 eller T6 vil tennes Hvis røykavtrekket (A) er i funksjon og aktivering av luftrenseren allerede er blitt programmert, vil man ved å holde inne tasten T6 i lav hastighet automatisk slå på Luftrenseren i tidsstyrt modus ved å følge funksjonmodusen Delay OFF. I dette tilfellet vil LED- lampen til den aktiverte hastigheten T1 / T2 / T3 begynne å blinke sammen med LED-lampen i tasten T6. Luftrenser (B) aktiv: - Hvis luftrenseren (B) er i funksjon vil man ved å trykke på tastene T1-T2-T3 umiddelbart slå av Luftrenseren (B) og aktivere motoren i røykavtrekket (A) FILTERMETNINGSVARSEL: Hetten vil varsle brukeren ved faste intervaller om at filtrene må renses/skiftes. Med tasten T1 tent +T2 blinkende må Fettfilteret skiftes Med tasten T1 tent +T3 blinkende må Karbonfilteret skiftes Med tasten T5 tent +T6 blinkende må HEPA-filteret skiftes Merk: Varselet for filtermetning vises innen 10 sekunder etter at hetten er blitt påslått. TILBAKESTILLE Filtermetningsalarm: Kun hvis alarm for filtermetning vises: Trykk samtidig på tastene T1+T2 i 3 sekunder for å tilbakestille alarmen for metning av Fettfilter. Trykk samtidig på tastene T1+T3 i 3 sekunder for å tilbakestille alarmen for metning av Karbonfilter. Man kan når som helst, også når filtermetningsalarm ikke vises, trykke samtidig på tastene T5+T6 i 3 sekunder for å tilbakestille alarmen for metning av HEPA-filter. AKTIVERE/DEAKTIVERE Filterteller Når motoren (A) og (B) er i OFF, trykker man samtidig på tastene T2+T3 for å gå inn i menyen for styring av filtermetningsvarsler. Fra denne menyen: Ved å trykke på tasten T2 aktiveres/deaktiveres metningsvarselet for Fettfilteret. Merknad: Fettfilteret er AKTIVERT som forhåndsdefinert innstilling. Ved å trykke på tasten T3 aktiveres/deaktiveres metningsvarselet for Karbonfilteret. Merknad: Karbonfilteret er DEAKTIVERT som forhåndsdefinert innstilling. Trykk enda en gang på tastene T2+T3 for å forlate menyen og lagre de utførte endringene. Vedlikehold Rengjøring Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING! Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES! Fettfilteret Fig. F02 Fettfilteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus. Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke. Kullfilter (kun med resirkulering av luften) Fig. F01 Sirkulært kullfilter Sett et på hver side som skal dekke begge beskyttelsesgitrene til motorens rotor, og drei med urviseren. Drei mot urviseren for å demontere. Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye. Det kan IKKE vaskes eller benyttes om igjen HEPA-Filteret En elektronisk anordning vil vise når det må skiftes ut. ADVARSEL!!! HEPA-filteret skal skiftes ut hver gang det varsles om at det er nødvendig, og i alle fall hver 12 måned. HEPA-filterets varighet kommer an på egenskapene i rommet hvor husholdningsapparatet er i drift. Under normale forhold (boligrom), vil filteret vare i cirka 8-10 måneder, og en elektronisk anordning vil vise når det er nødvendig å utføre vedlikehold i forhold til luftvolumet som faktisk er blitt renset . Ved hyppig bruk vil filteret bli skittent tidligere, og varigheten dermed reduseres. I meget fuktige og/eller støvete rom vil filteret bli skittent tidligere og dermed være mindre effektivt. Varigheten av Hepa-filteret avhenger av bruksforholdene. Fig. F03 Utskifting av lyspærer Ventilatoren er utstyrt med et belysningssystem basert på LED- teknologi. LED-lysene garanterer optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspærer og tillater en strømsparing på 90 %. Lysanlegget kan ikke skiftes ut av brukeren. Hvis det oppstår feilfunksjoner bes man kontakte kundeservice.115 DA - Bruger- og monteringsvejledning Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning. Emhætten kan have et andet udseende i forhold til modellen på tegninerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.
