NÁVOD K OBSLUZE PRF0171196 ELICA

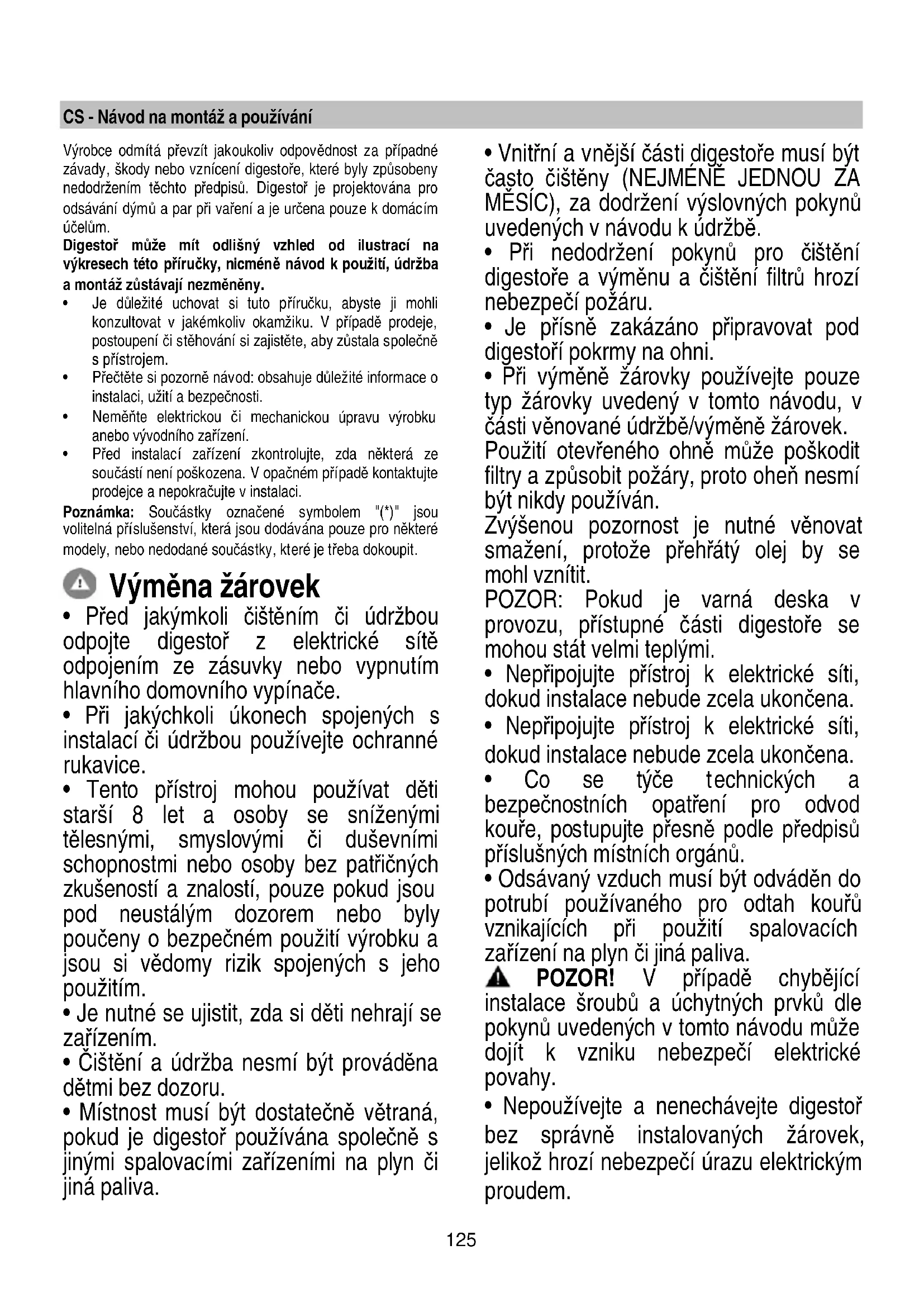

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.

• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.

• Neměňte elektrickou či m echanickou úpravu výrobku anebo vývodního zařízení.

• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci. Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit. Výměna žárovek

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.

• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.

• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.

• Je nutné se ujistit, zda si děti nehrají se zařízením.

• Čištění a údržba nesmí být prováděna dětmi bez dozoru.

• Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.

• Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚS ÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.

• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.

• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.

• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek. Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán. Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit. POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

• Co se týče t echnických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.

• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva. POZOR! V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.

• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.126

• Nikdy nepoužívejte digestoř bez správně namontované mřížky!

• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.

• Při instalaci používejte pouze úchytné šrouby dodané z výrobkem.

• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci.

• V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem. POZOR! Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Elektrické připojení Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži , je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace. POZOR! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován. Pozor! Výměna propojovacího kabelu musí být provedena autorizovanou servisní službou.

• Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50cm v případě elektrických sporáků 65cm v případě plynových či smíšených sporáků. Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit. Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC - UK SI 2013 No.3113 o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít. Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. Přístroj byl navržen, testován a vyroben v souladu s:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. (Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl) Doporučení pro správné použití s cílem snížit dopad na životní prostředí: Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření127 ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku. Použití Digestoř je projektován pro odsávání dýmů a par při vaření a je určen pouze k domácím účelům. Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištěním vzduchu v místnosti. Odsávací provedení Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě. POZOR! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit. Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence. POZOR! Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty. Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba). Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku. Za to výrobce odmítá jakoukoliv zodpovědnost. ! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). ! Vyhněte se zásadním změnám sekce vedení odtahu. Filtrační provedení Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků. Čistička Tento výrobek je rovněž dodáván s čističkou vzduchu (B) s filtry HEPA; tato čistička je oddělena od odsávače kouře (A). Vzduch nasávaný čističkou je zbaven všech makro nečistot procházejících filtrem HEPA (High Efficiency Particulate Air), který má velmi vysokou filtrační třídu (F8) a zachycuje všechny nečistoty menší než 0,1 mikronu, jako je prach, pyl, bakterie atd. Vyčištěný vzduch je vrácen do prostředí. Instalace Tento typ digestoř musí být upevněn na stropě. Výrobek o velké hmotnosti, manipulace a instalace digestoře by měla být prováděna alespoň dvěma nebo více osobami. Před zahájením instalace:

• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace.

• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi.

• Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte. Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Provoz Digestoř má dva provozní režimy: Odsávač kouře (A) a čistička vzduchu s filtry HEPA (B). Tyto dva režimy vyžadují použití dvou různých motorů a digestoř je naprogramována takovým způsobem, že nebude možné aktivovat oba provozní režimy současně, viz také kapitola „Správa priority motoru odsávače kouře (A) a motoru čističky (B)" T1: Tlačítko pro výběr rychlosti 1 ODSÁVAČE KOUŘE (A) Stiskněte pro aktivaci nízké rychlosti (sacího výkonu); druhé stisknutí vypne odsávač. T2: Tlačítko pro výběr rychlosti 2 ODSÁVAČE KOUŘE (A) Stiskněte pro aktivaci střední rychlosti (sacího výkonu); druhé stisknutí vypne odsávač. T3: Tlačítko pro výběr rychlosti 3 a „BOOST” ODSÁVAČE KOUŘE (A) První stisknutí pro aktivaci vysoké rychlosti (sacího výkonu); druhé stisknutí pro přechod na rychlost „BOOST". LED kontrolka T3 začne pulzovat. Když je booster (posilovač) zapnutý, lze přepnout na první nebo druhou rychlost stisknutím tlačítka požadované rychlosti T1 nebo T2. Když je booster zapnutý, znovu stiskněte T3 pro vypnutí digestoře. Po 5 minutách se booster automaticky vypne a automaticky se aktivuje třetí rychlost.128 T4: Tlačítko zapnutí/vypnutí světel Stiskněte pro zapnutí/vypnutí osvětlení na TOP. T6 Tlačítko výběru nízké rychlosti ČISTIČKY (B) Stiskněte krátce pro aktivaci čističky vzduchu při nízké rychlosti. Druhé dlouhé stisknutí (2 s) aktivuje motor v časovaném režimu. LED kontrolka T6 začne pulzovat, motor se automaticky vypne po 6 hodinách. Pro zastavení časovaného režimu v jakémkoliv okamžiku stiskněte znovu T6 Druhé stisknutí tlačítka T6 s deaktivovaným časovačem vypne motor čističky. T5 Tlačítko výběru intenzivní rychlosti ČISTIČKY (B) Stisknutím aktivujete intenzivní rychlost čističky vzduchu. Druhé stisknutím tlačítka T5 vypne motor čističky. Poznámka: tato rychlost je vždy časovaná, po uplynutí 40 minut přejde rychlost čističky na jedničku (tu, kterou lze normálně aktivovat tlačítkem T6) a automaticky se spustí 6ti hodinov é časování čističky. Režim „DELAY OFF“ motoru: Dlouhým stisknutím tlačítka T1 / T2 / T3 se aktivuje automatické vypnutí motoru. Motor se vypne podle následujícího časování: T1 = po 20 minutách; T2 = po 15 minutách; T3 = po 10 minutách; Poznámky: Tuto funkci nelze naprogramovat pro rychlost „BOOST“. Když je funkce Delay OFF aktivní, při stisknutí tlačítka jakékoli rychlosti se tato funkce deaktivuje. Správa priority motoru odsávače kouře (A) a motoru čističky (B): Motor odsávače kouře (A) má přednost před motorem čističky vzduchu s filtry HEPA (B). Když jsou motory (A) a (B) na OFF: je možné aktivovat jeden z motorů v jakémkoliv okamžiku. Když je odsávač kouře (A) aktivní: - Když je odsávač kouře (A) v chodu, stisknutím tlačítek T6-T5 se aktivuje režim „DELAY OFF" motoru odsávače kouře (A) a čistička se automaticky zapne a pojede v režimu „DELAY OFF". V tomto případě LED kontrolka aktivní rychlosti T1 / T2 / T3 začne blikat a rozsvítí se nepřerušovaným světlem LED kontrolka vybraného tlačítka T5 nebo T6 Pokud je odsávač kouře (A) v provozu a byla již naprogramována aktivace čističky, druhé dlouhé stisknutí tlačítka T6 při nízkých otáčkách automaticky zapne čističku v časovaném režimu a pojede v režimu Delay OFF. V takovém případě LED kontrolka aktivní rychlosti T1/T2/T3 začne blikat spolu s LED kontrolkou tlačítka T6. Aktivní čistička (B): - Pokud je čistička (B) v provozu, dojde stisknutím T1-T2-T3 k okamžitému vypnutí čističky (B) a aktivuje se motor odsávače kouře (A) INDIKÁTOR nasycení filtrů: Digestoř v pravidelných intervalech upozorňuje uživatele, že je třeba vyčistit/vyměnit filtry. S rozsvíceným tlačítkem T1+ blikajícím T2 je třeba vyměnit tukový filtr S rozsvíceným tlačítkem T1 + blikajícím T3 je nutné vyměnit uhlíkový filtr S blikajícími tlačítky T5 +T6 je nutné vyměnit HEPA filtr Poznámka: signalizace nasycení filtrů je vidět během prvním 10 sekund po zapnutí digestoře. RESET Alarmu nasycení filtrů: Pouze pokud je zobrazen alarm nasycení filtru: současným stisknutím na zhruba 3 vteřin tlačítek T1+T2 lze resetovat alarm nasycení tukového filtru. současným stisknutím na zhruba 3 vteřin tlačítek T1+T3 lze resetovat alarm nasycení uhlíkového filtru. V jakémkoliv okamžiku, i když se nezobrazí alarm nasycení filtru, souča sným stisknutím tlačítek T5+T6 po dobu zhruba 3 vteřin lze resetovat alarm nasycení filtru HEPA. AKTIVACE/DEAKTIVACE čítače filtrů. S motorem (A) a (B) na OFF, a současným stisknutím tlačítek T2+T3 se vstoupí do nabídky správy hlášení nasycení filtrů. Z této nabídky: Stisknutím tlačítka T2 se aktivuje/deaktivuje signalizace tukového filtru. Poznámka: Tukový filtr je ve výchozím nastavení AKTIVOVÁN. Stisknutím tlačítka T3 se aktivuje/deaktivuje signalizace uhlíkového filtru. Poznámka: Uhlíkový filtr je ve výchozím nastavení DEAKTIVOVÁN. Druhé stisknutí tlačítek T2+T3 umožňuje vystoupit z nabídky a uložit provedené změny.129 Údržba Čištění Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čistícími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL! Tukový filtr Obr. F02 Tukový filtr se musí 1 x do měsíce vyčistit . Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu. Filtr s aktivním uhlíkem (jen u filtrační verze) Obr. F01 Kruhový filtr s uhlíkem Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček. K odmontování otáčejte proti směru hodinových ručiček. Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce. NEMŮŽE být umýván či regenerován. Filtr HEPA Il filtr HEPA nemůže být myt ani čištěn. Signalizace vyznačí okamžik, kdy je třeba přistoupit k výměně. POZOR!!! Il filtr HEPA musí být vyměněn pokaždé když došlo k signalizaci a v každém případě každých 12 měsíců. Trvanlivost filtru HEPA závisí na charakteristikách prostředí, v němž tento pří stroj pracuje. Za normálních podmínek (v domácím prostředí) trvanlivost filtru je 8-10 měsíců a elektronické zařízení signalizuje okamžik kdy je zapotřebí provést jeho údržbu, podle objemu skutečně vyčištěného vzduchu . Časté používání urychluje saturování a snižuje trvanlivost. Velmi vlhké a/nebo prašné prostředí urychluje saturování filtru a jeho výkonnost. Trvanlivost filtru Hepa závisí na podmínkách užití. Obr. F03 Výměna žárovek Digestoř je vybavena osvětlovacím systémem založeným na technologii DIOD. DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční svídtila a umožňují úspory 90% elektrické energie. Systém osvětlení nemůže být vyměňován uživatelem, v případě poruchy kontaktujte servisní službu.130 SK - Návod na použitie a montáž Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie. Odsávač pary môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.
