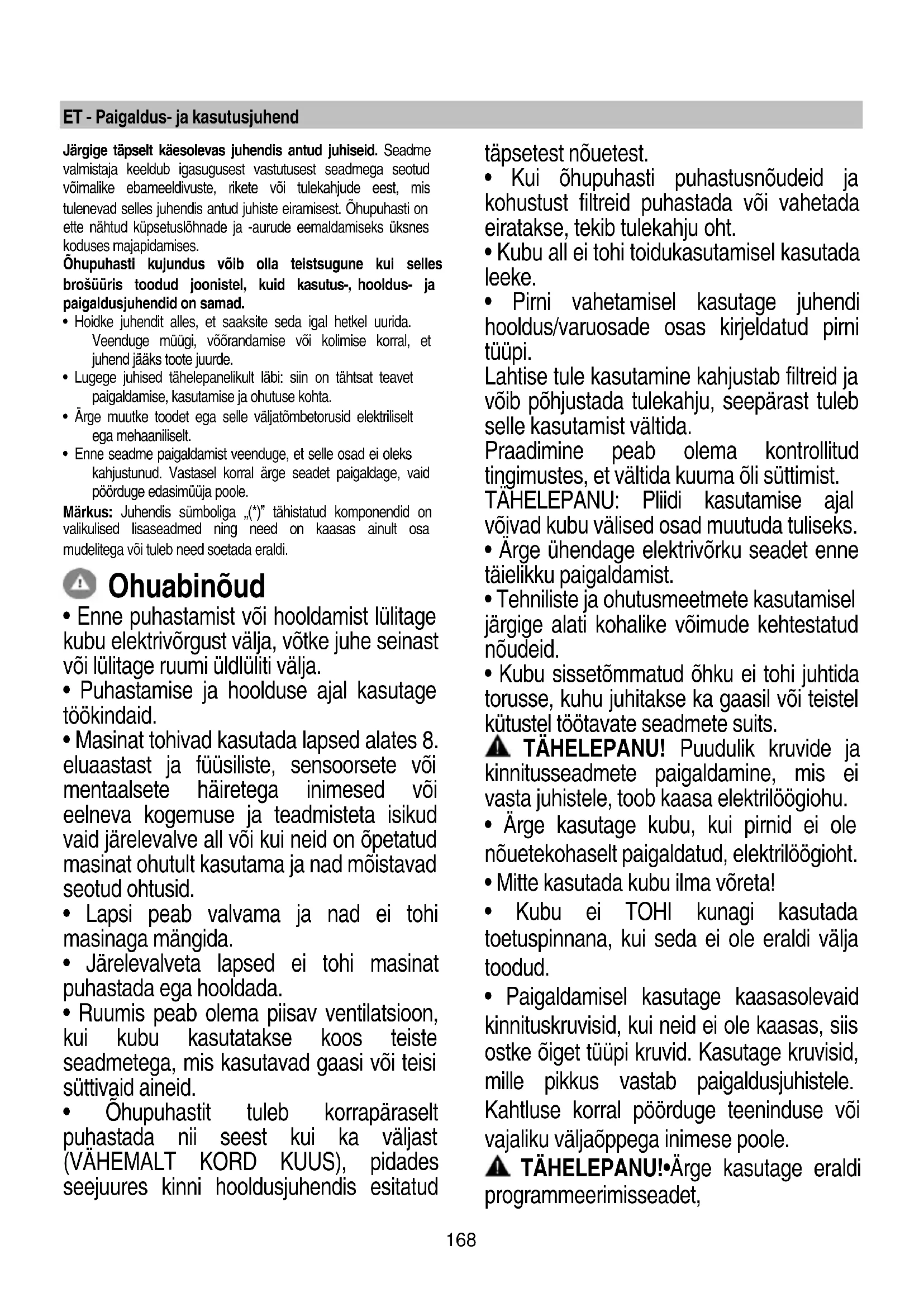

KASUTUSJUHEND PRF0171196 ELICA

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, võõrandamise või kolimise korral, et juhend jääks toote juurde.

• Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.

• Ärge muutke toodet ega selle väljatõmbetorusid elektriliselt ega mehaaniliselt.

• Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole. Märkus: Juhendis sümboliga „(*)” tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi. Ohuabinõud

• Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.

• Puhastamise ja hoolduse ajal kasutage töökindaid.

• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.

• Lapsi peab valvama ja nad ei tohi masinaga mängida.

• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.

• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.

• Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.

• Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht.

• Kubu all ei tohi toidukasutamisel kasutada leeke.

• Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi. Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida. Praadimine peab olema kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.

• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid.

• Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suits. TÄHELEPANU! Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.

• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.

• Mitte kasutada kubu ilma võreta!

• Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.

• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole. TÄHELEPANU!•Ärge kasutage eraldi programmeerimisseadet,169 taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

Elektriühendus Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust. TÄHELEPANU! Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud. Tähelepanu! Ühendusjuhtme peab vajadusel välja vahetama litsentseeritud tehnohooldusettevõte.

• Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 50cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65cmning gaasi- või kombineeritud pliidi puhul väiksem kui . Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta. Seade on märgistatud direktiivi 2012/19/EC - UK SI 2013 No.3113 (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele. Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse, olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite. Seade on välja töötatud, testitud ja toodetud vastavalt:

• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Soovitused keskondlike mõjude vähendamiseks kasutamise ajal: Lülita tõmbekapp minimaalkiirusel sisse kohe kui oled hakanud sööki valmistama ning lase sel töötada paar minutit pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusus ja vähendada müra. Kasutamine Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises. Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasisese tsirkulatsiooniga režiimis. Õhu väljatõmbega versioon Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil. TÄHELEPANU! Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta. Väljatõmbetoru diameeter peab olema sama suur kui ühendusvõru oma. TÄHELEPANU! Kui õhupuhastil on söefiltrid, tuleb need eemaldada. Ühendage õhupuhasti väljatõmbetorude ja seinal asuvate väljalaskeavadega, mille diameeter on võrdne õhupuhasti väljalaskeava (ühendusäärikuga) omaga. Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tõmme ja suureneb oluliselt müra. Seetõttu ei võta meie sellisel juhul endale mingit vastutust. ! Kasutage minimaalse vajaliku pikkusega toru.170 ! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°). ! Vältige toru ristlõike olulist muutumist. Filtersüsteem Välja tõmmatud õhk puhastatakse rasvast ja lõhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem. Puhasti See toode on varustatud ka HEPA-filtritega õhu puhastamise seadmega (B). Puhasti ja suitsu väljatõmme (A) on eraldi seadised. Puhastisse tõmmatav õhk puhastatakse HEPA-filtriga (High Efficiency Particulate Air) kõigist mustuseosakestest. Filtril on väga kõrge filtreerimisklass (F8), see püüab kinni kõiki osakesed, mis on väiksemad kui 0,1 mikronit, nagu tolm, õietolm, bakterid jne. Puhastatud õhk suunatakse tagasi ruumi. Paigaldamine Seda tüüpi õhupuhasti tuleb paigaldada lakke. Toode on kaalult väga raske: õhupuhasti liigutamiseks ja paigaldamiseks peab kasutama vähemalt kahe või enama inimese abi Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.

• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.

• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles. Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seinte/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud tehniku poole. Sein/lagi peab olema küllalt tugev, et õhupuhasti raskust kanda.

Töötamine Õhupuhastil on kaks töörežiimi. Suitsu eemaldamine HEPA- filtritega (A) ja puhasti (B). Need kaks režiimi eeldavad kahe eri mootori kasutamist ja puhasti on programmeeritud nii, et neid kahte töörežiimi korraga ei ole võimalik aktiveerida. Vt ka jaotist “Suitsu väljatõmbemootori (A) prioriteet ja puhasti mootor (B)”. T1: 1. kiiruse valimise nupp – SUITSU VÄLJATÕMME (A) Vajutage väikese kiiruse (tõmbevõimsuse) aktiveerimiseks; teine vajutus lülitab aspiraatori välja. T2: 2. kiiruse valimise nupp SUITSU VÄLJATÕMME (A) Vajutage keskmise kiiruse (tõmbevõimsuse) aktiveerimiseks; teine vajutus lülitab aspiraatori välja. T3: 3. kiiruse valimise nupp SUITSU VÄLJATÕMME funktsiooniga “BOOST” (A) Esimene vajutus aktiveerib suure kiiruse (tõmbevõimsuse); teine vajutus aktiveerib kiiruse “BOOST”. LED T3 hakkab vilkuma. Kui funktsioon Booster on sisse lülitatud, on võimalik lülituda esimesele või teisele kiirusele, vajutades soovitud kiiruse nuppu – kas T1 või T2. Õhupuhasti väljalülitamiseks, kui Booster on aktiveeritud, vajutage nuppu T3 uuesti. 5 minuti pärast lülitub Booster automaatselt välja ning aktiveerub kolmas kiirus. T4: Valgustuse ON/OFF-nupp Vajutage TOP-i valgustuse sisse- ja väljalülitamiseks. T6: PUHASTI (B) väikese kiiruse valimise nupp Vajutage lühidalt, et aktiveerida puhasti väikesel kiirusel; teine, pikem vajutus (2 sekundit) aktiveerib mootori ajastamisega režiimi. LED T6 hakkab vilkuma, mootor lülitub automaatselt välja 6 tunni pärast. Ajastamisega režiimi mis tahes ajal peatamiseks vajutage uuesti klahvi T6. Teine vajutus nupule T6, kui ajastamisega režiim on väljas, seiskab puhasti mootori. T5: PUHASTI (B) intensiivse kiiruse valimise nupp Vajutage, et aktiveerida puhasti intensiivsel kiirusel. Teine vajutus nupule T5 seiskab puhasti mootori. Märkus. See kiirus lõpetab töö 40 minuti möödudes, pärast mida lülitub sisse puhasti esimene kiirus (see, mis tavaliselt aktiveeritakse klahviga T6) ja automaatselt aktiveerub 6-tunnine ajastusega režiim. Mootori režiim “DELAY OFF” Pikem vajutus nupule T1 / T2 / T3 aktiveerib mootori automaatse seiskamise. Mootor lülitub välja järgmise aja pärast: T1 = 20 minuti pärast T2 = 15 minuti pärast T3 = 10 minuti pärast Märkused:Seda funktsiooni ei saa programmeerida kiiruse “BOOST” korral. Kui “Delay OFF” on aktiivne, lülitub funktsioon mistahes kiirusel nupule vajutades välja. Suitsu väljatõmbemootori prioriteetsus (A) ja puhasti mootor (B) Suitsu väljatõmbemootoril (A) on HEPA-filtritega puhasti mootori (B) ees prioriteet. Kui mootorid (A) ja (B) on välja lülitatud: on võimalik üks neist mootoritest igal ajal aktiveerida. Kui suitsu väljatõmme (A) on aktiivne: – Kui suitsu väljatõmme (A) töötab, aktiveerivad nupud T6 ja T5 väljatõmbemootori (A) režiimi “DELAY OFF” ja puhasti lähtub171 sisselülitumisel automaatselt režiimist “DELAY OFF”. Aktiveeritud kiiruse LED ehk T1 / T2 / T3 hakkab vilkuma ja nupu T5 või T6 LED põleb püsiva tulega. Kui suitsu väljatõmme (A) töötab ja puhasti aktiveerimine on juba programmeeritud, lülitab väikese kiiruse korral teine pikem vajutus nupule T6 automaatselt sisse puhasti ajastusega režiimi, võttes aluseks režiimi “DELAY OFF”. Aktiivse kiiruse LED T1 / T2 / T3 hakkab vilkuma, samuti nupu T6 LED. Puhasti (B) on aktiivne: – Kui puhasti (B) töötab, siis vajutus nupule T1 / T2 / T3 lülitab puhasti (B) kohe välja ja aktiveeritakse suitsu väljatõmbe mootor (A). Filtrite küllastumise indikaator Õhupuhasti annab korrapäraste ajavahemike järel teada, et filtreid tuleb hooldada või on vaja need välja vahetada. Kui nupp T1 põleb + T2 vilgub, on vaja välja vahetada rasvafilter. Kui nupp T1 põleb + T3 vilgub, on vaja välja vahetada söefilter. Kui nupud T5 + T6 vilguvad, on vaja välja vahetada HEPA-filter. Märkus. Filtrite küllastumise märguannet näeb esimese 10 sekundi jooksul pärast õhupuhasti sisselülitamist. Filtrite küllastumise märguande lähtestamine Ainult siis, kui kuvatakse filtrite küllastumise märguanne: nuppude T1 + T2 samaaegne vajutamine umbes 3 sekundiks lähtestab rasvafiltri küllastumise märguande. nuppude T1 + T3 samaaegne vajutamine umbes 3 sekundiks lähtestab söefiltri küllastumise märguande. HEPA-filtri küllastumise märguande saab lähtestada ka siis, kui filtri küllastumise märguannet ei kuvata – selleks tuleb vajutada korraga umbes 3 sekundit nuppe T5 + T6. Filtriloenduri AKTIVEERIMINE/INAKTIVEERIMINE Kui mootorid (A) ja (B) on väljas, saab korraga nuppe T2 + T3 vajutades avada filtrite küllastumise märguannete haldamise menüü. Selles menüüs: nupu T2 vajutamine aktiveerib/inaktiveerib rasvafiltri märguande. Märkus. Rasvafilter on vaikimisi AKTIVEERITUD. Nupu T3 vajutamine aktiveerib/inaktiveerib söefiltri märguande. Märkus. Vaikimisi on söefilter INAKTIIVNE. Teine vajutus nuppudele T2 + T3 võimaldab menüüst väljuda ja tehtud muudatused salvestada. Hooldus Puhastamine Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÕI VAHENDEID! Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI! Rasvafilter Joonis F02 Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga. Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral. Aktiivsöefilter (ainult filtreeriva režiimi jaoks) Joonis F01 Ümmargune söefilter Asetage üks filter kummalegi küljele nii, et need kataks mootori tööratta mõlemad kaitsevõred, seejärel pöörake päripäeva. Nende mahavõtmiseks pöörake vastupäeva. Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant. Seda EI TOHI pesta ega taasaktiveerida HEPA-Filtrit HEPA-filtrit ei tohi pesta ega muul viisil puhastada. Vastav märguanne teavitab kasutajat vajadusest see uuega asendada. TÄHELEPANU! HEPA-filter tuleb uuega asendada iga kord, kui seade sellest märku annab, ja igal juhul vähemalt kord 12 kuu jooksul. HEPA-filtri tööaeg sõltub keskkonnast, kus seadet kasutatakse. Tavatingimustes (eluruumid) on filter efektiivne u 8–10 kuu jooksul. Elektrooniline seadis teavitab kasutajat, kui filter selles puhastatud õhu kogusest tulenevalt hooldust vajab. Sage kasutamine kiirendab filtri küllastumist ja lühendab selle tööiga. Kasutamine väga niiskes ja/või tolmuses keskkonnas kiirendab filtri küllastumist ja vähendab selle tõhusust. HEPA-filtri tööiga sõltub selle kasutustingimustest. Joonis F03 Pirnide vahetamine Õhupuhasti on varustatud LED-valgustitega. LED-lambid tagavad optimaalse valguse kuni kümme korda pikema kestvusega võrreldes tavalampidega ning nende elektrienergia kokkuhoid on 90%. Kasutaja ei saa valgustussüsteemi ise välja vahetada, rikete korral pöörduge müügijärgse teeninduse poole.172 LT - Montavimo ir naudojimosi instrukcija Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose. Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.
