BRUKSANVISNING BOXIN PRF0172166 ELICA

SV Monterings- och bruksanvisningar

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler bränder som uppstar pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Fläktens utseende kan skilja sig fran illustrationen i ritningarna ienna handbook men alla anvisningar for använding, underhall och installation forblir desamma.

! Det ä r viktigt att sparaenna instruktionsbok sa att den\ när som helst ar tillganglig for framtida konsultationer. I\ handelse av forsäljning, overlätelse aller flytt skall\ instruktionsboken alltid folja medprodukten.
! Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
! Utför inga elektriska eller mekaniskaändringar på produiten eller avledningskanalerna.
! Kontrollerainnanappareninstallerasattingakomponenterar skadade.Kontaktaisadant fallaterforsaljareninnaninstallationenutfors.

OBS: Delar som ar markta med symbolen (^*) ar extra tillbehör som endast medlevereras med vissa modeller, aller icede medlevererade delar som skall inforskaffas separat.

Gör alltid fläkten strömlös innan nagontyp av underhällsarbete erler rengöring inleds genom att dra ur kontakten ellersla av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhällsingrepp.

Apparaten fär användas av barn fran 8 árs älder eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sätllvida inte användandet örvakas eller instruk-tioner ges av erfaren person som ansvarar for sökerheten.

Barn fär inte lämnasutan uppsiktfor att forhindra att de leker med apparaten. Rengorings- och underhällsingrepp fär inte utforas av barnutan uppsikt.

Lokalen skall vara ordentligt ventilerad\ när köksfläkten används tillsammans\ med andra apparater vilka drives med gas\ och andra typar av brännle.

Fläktkapan skarengöras regelbundet bade invändigt och utvändigt (MINST EN GÄNG I MANADEN), anvisingarna i instruktionerna for skötsel maste emellertid foljas.

Om reglerna for rengoring av flaktkapan.
samt utbyte och rengoring av filtren inte
observeras kan detta medfora brandrisk.

Det ar strängt forbjudet att flambera mat under fläkten.

Öppna lager skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skull ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen ar i Funktion kan tillganglia delar av flåkten hettas upp.

Använd endast den typ av lampor som anges ienna handbook i kapitles Underhall/Byte av lampa nar lampan skall bytas ut.

Varning! Anslut inte apparaten till elnätet innan installationen ar helt sluförd.

Vad beträffar de teknska foreskrifter och sakerhetsågärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfärds at lokala myndigheter noga afterlevas.

Utblasningsluften fär inte ledas in i rokkanal som används for avledning av rokängor somkommen frän apparater vilka matas med gas eller andra typervbransle.

Använd aller lamna aldrig fläkten utan korrekt imonterade lampor für att undvika risiken für elektriska stötar.

Fläkten fär aldrig användas utan att gallret ar korrekt monterat!

Fläkten fär ALDRIG användas som avständningsyta om inter detta ar uttryckligen angivet.

Använd endast de medlevererade fixeringsskruvarna eller inforskaffa skruvar av korrekt typ. Använd skruvar med rätt langd,enigt foreskriftema i Installationsguiden.Ihandelse av tvivel,kontakta ServicekontoretEll behörig personal.

WARNING! I det fall skruvar och fixeringsanordninger inte installeras enligt dessa instruktioner kan elektriska risker uppsta.

Denna produit ar märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering avenna produit bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljden om produits inte hanteras på ratt satt.

Symbolen – på produiten, eller i medfoljande dokumentation, indikerar attenna produit inte fär behandlas som vanligt hushállsavfall. Den skall stället lämnas in pa en lamplig upssamlingsplats for atervinning av elektrisk och elektronisk utrustning. Produktien maste kasseras enligt lokala miljobestammelser für avfallshantering.

För mer information om hantering, ätervinning och Återanvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken därprodukten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd for en korrekt användning for att minska miljöpáverkan: Sätt PÅ fläkten på minsta farten:när du börjar att laga mat och lát den vara på i nagra minutesfter att du ar fardig. Oka farten bara om det skulle uppsta mycket rök och ánga och använd ökad fart bara i extrema fall. Byt ut kolftilret(en) vid behov for att bevara en god lukt och effektivitet. Rengör fettftilret vid behov for att bevara fettftilrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras ienna manualen for att forbätra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats für att användas som utsugningsversion med utvändig evakuering aller som filternversion med intern Återcirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsör som ar fixerat på anslutningsflänsen.

Avledningsroret skall ha samma diameter som anslutningsflansen.

Varning! Avledningsroret medlevereras inte och skall inforskaffas separat.

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppingarna i vöggen med vilka fläkten skall anslutas bör ha samma diameter som luftutslättet (anslutningsfländen).

I det fall man anvander ror och utloppsoppninger i vagen med minde diameter medfor detta en lagre utblasprestanda och en drastisk forhjongning av bullernivan.

Vi avsager oss)darfornl ansvar gallande denna typ av problem.

! Använd att sä kört rör som möjigt.
! Röret skall vara sa rakt som möjlicht (högsta tillatna vinkel på böjarna 90^ ).
! Undvik stora skillnader i rorets tvarsnittsarea.

Filterversion

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalenigen. När flakten används medenna version ar det nödvändigt att installerera ett extra aktivt kolfiltersystem.

Installation

Minsta tillata nava vstand mellan kokkarlens stedyta pa spishallen och koksflaktes underkant ar 50cm om det ar fragan om en elektrisk spi och 50cm om det ar fragan om gasspis erer kombinerad gashall.

Öm spishällens instruktioner anger ett större avständ skulls detta respekteras.

Elektrisk anslutning

Natspänningen skall motsvara spänningen som anges pa markplaten som sitterinne i flakten. Om flakten ar utrustad med stickkontakt skallenna anslutas tilletttag som ar lattillgangliegt avenfter installationen och som uppyller gallande foreskrifter. I det fall flakten saknar stickkontakt direktanslutting till naret),ller om uttaget ar placerat pa en svaratkomlig plats skall en godkand tvapolig strombrytare installeras som garanterar en fullkomlig frankoppling fran naret i samband med overspänningsklass lI, i enlighet med installationsbestammelseerna.

Varning! kontrollera innan fläktens krets ansluts med natspänningen att den fungerar korrekt och ar korrekt monterad.

Varning! byte av elektrisk kabel skull utforas av auktoriserad servicetekniker i syfet att undvika all typ av risker.

Montering

Innan installationen páborjas:

• Kontrollera att den inforskaffade Produktens dimensioner ar lampliga for installationsplatsen.
  Ta ur det/de aktiva kolfiltret/n om sabana ar medlevererade (se aven den harfor gallande paragrafen). Denna /dessa monteras tillbaka endast om flakten skull anyandas som filterversion.
• Kontrollera att inget bifogat material (till exempl pasar med skruvar, garantihandlingar etc.) har placerats innate i flakten (av transportskal), avlagsna eventuellt och spar.

Kontrolera i det fall sidopaneler och/eller sidoskapforekommer att utrymmet ar tillrackligt for installationen av flakten samt att kontrollpanelen alltid ar lattatkomlig.

Funktion

Oppna alltid matosfangaren helt. (A).

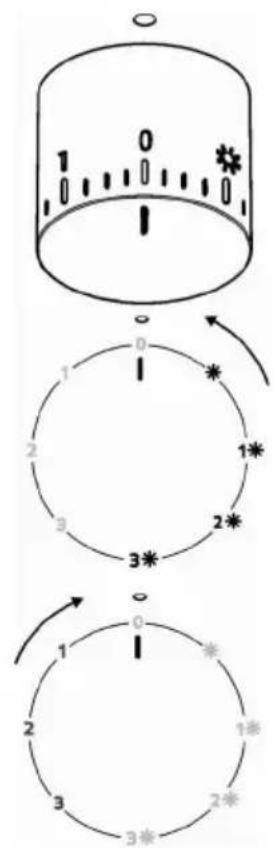

Fig. 10

	Belysning PÅ
1	Hastighet 1 Belysning PÅ
2	Hastighet 2 Belysning PÅ
3	Hastighet 3 Belysning PÅ
0	AV
1	Hastighet 1 Belysning AV
2	Hastighet 2 Belysning AV
3	Hastighet 3 Belysning AV

Underhäll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Panel

Fig. 8

Varning! Fatta panelen med báda händerna i samband med monte ring och nedmontering i sätet i syftek att undvika attenna faller ner och skadar personer eller foremål.

Nedmontering:

-dra panelen (FRÄMRE SIDAN) nedät med kraft,

Filterpanelen skall rengoras med somma intervaller som fettfiltret, anvand en trasa fuktad med ett milt, flytande rengoringsmedel.

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Montering:

Panelen skall hakas fast baktill och fixeras tramtill genom fasttryckning pa de harfor avsedda ljasprintarna som ar placerade pa flakten.

Varning! Kontrollera alltid att panelen ar korrekt fixerad i sitt sate.

Fettfilter

Fig. 1-7

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gang i帽子en, med ett milt rengöringsmedel, for hand ell er diskmaskin, med lag temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta pà nagot sätt paverkar filtres uppsugningsförmåga.

När filret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (galler endast filterversionen)

Fig. 6

Kolfiltret fangar upp obehagiga odörer som uppstár i samband med matlagningen.

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfilren rengors. Det ar under alla handelser nodvändigt att ersatta kolfilterpatronen minst var 4 manad.

Filtret kan INTE rengöras eller Återanvändas.

Runda Kolfilter

Applicera ett filter på varje sida für att täcka motorflakthjulets bada skyddsgaller och vrid dem därefter medurs.

Vid nedmontering vrider man filret moturs.

Byte av Lampor

Fig. 9

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidröm dem.

Byt ut den trasiga lampan med en lampa av somma typ enligt anvisningarna på markplåten eller intill flaktens lampa.

1. Ta bort skyddet med hjalp av en liters platt skruvmejsel erler liknande verktyg.
2. Ersatt den skadade lampan.

Använd endast halogenlampor 12V -20W max - G4, och var noga med att inte vidröra lamporna.

1. Stang plafondenigen (fixering genom intryckning).

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.

- Modell med LED lampor

Fläkten är utrustad med ett belysningsystem som bygger pa lysdiodsteknologi.

Lysdioderna garantarar optimal belysning, upptill 10 ganger langre livslangd jamfort med konventionella lampor och möjiggör en energibesparing på 90% .

Bruk kun samme type lyspære som indikeres i avsnitet vedlikehold/utbytting av lyspære iijke veiledningen nár lyspærén skal bytres ut.

Diameteren i avlopsroret ma tilsvare diameteren pa tilslutningsringen.

Bemerk! Avlopsroret er ici medlevert, men ma kjopes separat.

Merk! Strømledningen ma skiftes ut av autorisert teknik service eller av en elektriker.

Montering

Før installasjonen:

Kullfilter (kun med resirkulering av luften)

Fig. 6
