KULLANIM KILAVUZU GELC 1825 LiSolo EINHELL

e o pack de acumuladores para o nosso serviço de assistência técnica. Talimatlara uygun şekilde yapılacak bir tesli- mat için müşteri hizmetleri departmanımıza veya aleti aldığınız satış noktasına başvurun. Akülerin veya akülü aletlerin teslimatı veya bertaraf edilmesinde, kısa devre yaparak yangına yol açmaması için bu ürünlerin plastik poşet içinde tek tek ambalajlanması gerektiğini dikkate alın! Akülerin uzun ömürlü olmasını sağlamak için aküyü zamanında şarj edin. Bu özellikle, akülü ya- prak üfl eme makinesinin gücünün azalmasını fark ettiğinizde yapılacaktır. Akülerin tamamen deşarj olmasını kesinlikle izin vermeyin. Aksi taktirde akü arızalanacaktır.

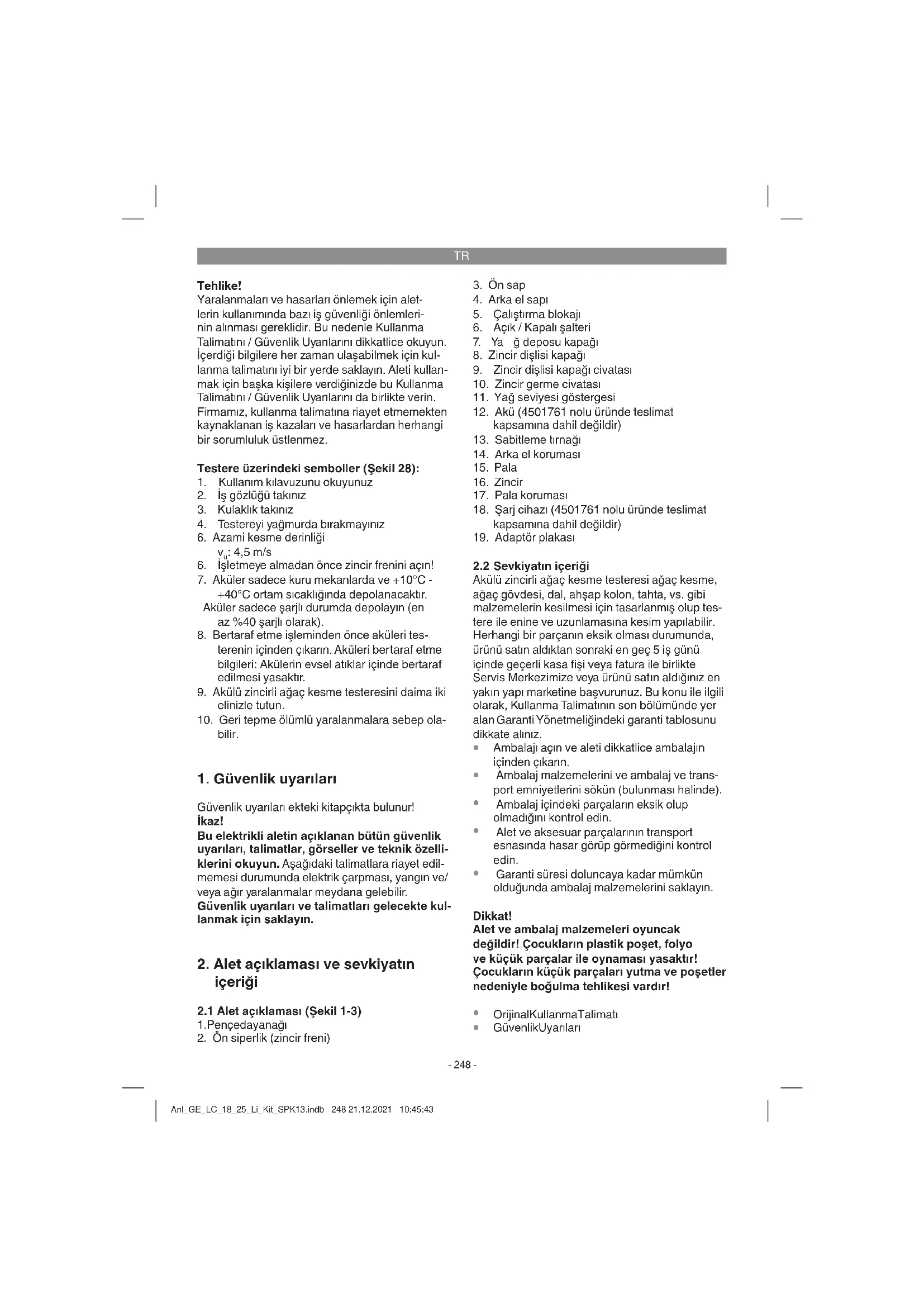

Tehlike! Yaralanmaları ve hasarları önlemek için alet- lerin kullanımında bazı iş güvenliği önlemleri- nin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kul- lanma talimatını iyi bir yerde saklayın. Aleti kullan- mak için başka kişilere verdiğinizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez. Testere üzerindeki semboller (Şekil 28):

1. Kullanım kılavuzunu okuyunuz

2. İş gözlüğü takınız

4. Testereyi yağmurda bırakmayınız

6. Azami kesme derinliği

6. İşletmeye almadan önce zincir frenini açın!

7. Aküler sadece kuru mekanlarda ve +10°C -

+40°C ortam sıcaklığında depolanacaktır. Aküler sadece şarjlı durumda depolayın (en az %40 şarjlı olarak).

8. Bertaraf etme işleminden önce aküleri tes-

terenin içinden çıkarın. Aküleri bertaraf etme bilgileri: Akülerin evsel atıklar içinde bertaraf edilmesi yasaktır.

9. Akülü zincirli ağaç kesme testeresini daima iki

10. Geri tepme ölümlü yaralanmalara sebep ola-

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! İkaz! Bu elektrikli aletin açıklanan bütün güvenlik uyarıları, talimatlar, görseller ve teknik özelli- klerini okuyun. Aşağıdaki talimatlara riayet edil- memesi durumunda elektrik çarpması, yangın ve/ veya ağır yaralanmalar meydana gelebilir. Güvenlik uyarıları ve talimatları gelecekte kul- lanmak için saklayın.

2. Alet açıklaması ve sevkiyatın

2.1 Alet açıklaması (Şekil 1-3)

5. Çalıştırma blokajı

6. Açık / Kapalı şalteri

7. Ya ğ deposu kapağı

8. Zincir dişlisi kapağı

9. Zincir dişlisi kapağı civatası

10. Zincir germe civatası

11. Yağ seviyesi göstergesi

12. Akü (4501761 nolu üründe teslimat

kapsamına dahil değildir)

13. Sabitleme tırnağı

18. Şarj cihazı (4501761 nolu üründe teslimat

kapsamına dahil değildir)

2.2 Sevkiyatın içeriği

Akülü zincirli ağaç kesme testeresi ağaç kesme, ağaç gövdesi, dal, ahşap kolon, tahta, vs. gibi malzemelerin kesilmesi için tasarlanmış olup tes- tere ile enine ve uzunlamasına kesim yapılabilir. Herhangi bir parçanın eksik olması durumunda, ürünü satın aldıktan sonraki en geç 5 iş günü içinde geçerli kasa fişi veya fatura ile birlikte Servis Merkezimize veya ürünü satın aldığınız en yakın yapı marketine başvurunuz. Bu konu ile ilgili olarak, Kullanma Talimatının son bölümünde yer alan Garanti Yönetmeliğindeki garanti tablosunu dikkate alınız.

Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.

Ambalaj malzemelerini ve ambalaj ve trans- port emniyetlerini sökün (bulunması halinde).

Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.

Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.

Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın. Dikkat! Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Orijinal Kullanma Talimatı

3. Kullanım amacına uygun kullanım

Zincirli ağaç kesme testeresi ağaç kesme, ağaç gövdesi, dal, ahşap kolon, tahta, vs. gibi malze- melerin kesilmesiş için tasarlanmış olup testere ile enine ve uzunlamasına kesim yapılabilir. Testere, ahşap malzemelerin dışındaki malzemeleri kes- mek için uygun değildir. Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralan- malarda, yalnızca kullanıcı / işletici sorumlu olup üretici fi rma sorumlu tutulamaz. Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale- tin ticari, zanaatkarlar veya endüstriyel veya ben- zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir.

Şarj cihazı çıkış voltajı: ............................20 V d.c. Şarj cihazı çıkış akımı: ....................................3 A Şarj cihazı çıkış şebeke voltajı: .................................. 200-250V~ 50-60Hz Akü tipi: ...................................................... Li-Ion Akü hücre sayısı: .............................................. 5 Akü şarj kapasitesi: ......................................3 Ah Pala uzunluğu ........................................ 250 mm Kesim uzunluğu maks.: .......................... 230 mm Anma devrindeki kesim hızı: ...................4,5 m / s Yağ deposu dolum kapasitesi: ...................200 ml Ağırlık ................................................ yakl. 2,6 kg Zincir tipi ................................Oregon 90PX040X ........................................... Kangxin 3/8.04340S Pala tipi .............................Oregon 104MLEA041 ....................................... Kangxin AP10-40437P Ses ve titreşim Ses ve titreşim değerleri EN 62841-1; 62841-4-1 normuna göre ölçülmüştür. Ses basınç seviyesi L

: ..... 100 dB(A) Kulaklık takın. Gürültü işitme kaybına sebep olabilir. Toplam titreşim değerleri (üç yönün vektör toplamı) EN 62841-1; EN 62841-4-1 normuna göre ölçülmüştür. Sap yük altında Ön sap titreşim emisyon değeri a

Arka sap titreşim emisyon değeri a

Açıklanan titreşim toplam değerleri ve gürültü emisyon değerleri standart test metoduna göre ölçülmüş olup bu değerler, diğer elektrikli aletler ile kıyaslanmasında kullanılabilir. Açıklanan titreşim toplam değerleri ve gürültü emisyon değerleri etrafa verilecek rahatsızlığın ve etkinin geçici olarak tahmin edilmesinde de kullanılabilir. İkaz: Titreşim ve gürültü emisyon değerleri elektri- kli aletin gerçek kullanımında, elektrikli aletin kullanım türüne ve özellikle hangi malzemenin işlenmesine bağlı olarak belirtilen değerlerden farklı olabilir. Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

Sadece hasarlı ve arızalı olmayan aletler kullanın.

Aletlerin düzenli olarak bakımını yapın ve te- mizleyin.

Çalışma tarzınızı alete göre ayarlayın.

Aletlerinize aşırı yüklenmeyin.

Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.

Aleti kullanmadığınızda kapatın.

5. Çalıştırmadan önce

İkaz! Cihaz üzerinde ayarlama çalışmaları yapmadan önce daima aküyü çıkarın. Tehlike! Aküyü, ancak zincirli testere tama- men monte edildiğinde ve zincir gerginliği ayarlandığında takın. Zincirli testere üzerinde çalışırken yaralanmaları önlemek için daima iş eldiveni takın.

5.1 Pala ve testere zincirinin montajı

Parçaları dikkatlice ambalajından çıkarın ve eksik olup olmadığını kontrol edin (Şekil 2-3).

Zincir dişlisi kapağı sabitleme civatasını (9) açın (Şekil 4).

Zincir dişlisi kapağını (8) çıkarın (Şekil 5).

Testere zincirini (16) şekilde gösterildiği gibi palanın (15) çevresindeki oluğun içine yerleştirin (Şekil 6a/Poz. A).

Pala ve zinciri şekilde gösterildiği gibi akülü zincirli testere yuvası içine yerleştirin. Bu es- nada zinciri, tahrik dişlisinin (Şekil 6b ve 6c/ Poz. B) üzerine yerleştirin.

Zincir dişlisi kapağını takın ve sabitleme civatası (9) ile sabitleyin (Şekil 7). Dikkat! Sabitleme civatasını ancak zincir gerginliğini (bkz. Madde 5.2) ayarladıktan sonra sıkın.

5.2 Zincirin gerilmesi

İkaz! Kontrol ve ayar çalışmalarından önce daima aküyü çıkarın. Zincirli testere üzerinde çalışırken yaralanmaları önlemek için daima iş eldiveni takın.

Zincir dişlisi kapağı sabitleme civatasını (9) birkaç tur açın (Şekil 4).

Zincir gerginliğini zincir germe civatası ile ayarlayın (Şekil 8 / Poz. 10). Civata sağa döndürüldüğünde zincir gerginliği artar, civata sola döndürüldüğünde ise zincir gerginliği azalır yani zincir bollaşır. Zincirli testerenin zinciri, zincir palanın ortasında yaklaşık 3-4mm yukarı kaldırıldığında doğru ayarlanmıştır (Şekil 9).

Zincir dişlisi kapağı sabitleme civatasını (9) sıkın (Şekil 7). Dikkat! Tüm zincir baklaları düzenli şekilde palanın oluğu içinde bulunmalıdır. Zincir germe uyarıları: Kesme çalışmasının emniyetli bir şekilde yapılabilmesi için zincir doğru gerginlikte olmalıdır. Zincir palanın ortasında yaklaşık 3-4mm yukarı kaldırıldığında doğru ayarlanmıştır. Kesme işleminde zincir ısınacağından ve böylece esne- me nedeniyle uzunluğu değişeceğinden her 10 dakikada bir zincirin gerginliğini kontrol edin ve gerektiğinde yeniden ayarlayın. Bu durum öze- llikle yeni zincirler için geçerlidir. Kesme işlemi tamamlandıktan sonra zinciri gevşetin, zira böyle- ce zincirin soğuması hızlanacaktır. Böylece zinci- rin hasar görmesini engellersiniz.

5.3 Zincirli testere yağlaması

İkaz! Kontrol ve ayar çalışmalarından önce daima aküyü ç ıkarın. Zincirli testere üzerinde çalışırken yaralanmaları önlemek için daima iş eldiveni takın. Dikkat! Zinciri kesinlikle zincir yağı olmaksızın kullanmayın! Zincirli testerenin, zincir yağı olmaksızın veya zincir yağı dolum seviyesi mini- mum yağ seviyesinin altında (Şekil 10 / Poz.B) olduğunda çalıştırılması zincirli testerenin hasar görmesine yol açar! Dikkat! Sıcaklık durumuna dikkat edin: Farklı ortam sıcaklıkları çok farklı viskoziteye sahip yağın kullanılmasını gerektirir. Düşük ortam sıcaklıklarında yeterli yağ tabakasının oluşturulması için ince viskoziteli yağın (düşük viskozite) kullanılması gereklidir. Aynı yağı yaz mevsiminde kullanmak istediğinizde yüksek hava sıcaklığı nedeniyle yağ daha da incelecek ve sıvılaşacaktır. Böylece zincir üzerindeki yağ tabakası tutunamayacak, zincir aşırı derecede ısınacak ve hasar görecektir. Bunun dışında zincir yağı yanacak ve çevreye zarar verecektir. Yağ deposuna yağ doldurma:

Zincirli testereyi düz bir zemine koyun.

Yağ deposunun etrafını (Şekil 10 / Poz. A) te- mizleyin ve sonra kapağını açın.

Depoya zincir yağını doldurun. Yağ nozulunun tıkanmasını önlemek için dolum esnasında depoya pislik girmemesine dikkat edin.

Yağ deposunun kapağını kapatın.

5.4 Li-Akünün şarj edilmesi (Şekil 11-12)

Akü derin deşarj olmaya karşı korunmuştur. Entegre koruma devresi aküyü, deşarj olduğunda otomatik olarak kapatır. İkaz! Koruma devresi aleti kapattığında Açık/ Kapalı şalterine basmayınız. Aksi taktirde akü hasar görebilir.

1. Aküyü bağlı olduğu el sapından, sabitleme

tırnaklarını (13) aşağıya bastırarak sökün.

2. Şarj cihazının tip levhası üzerinde belirtilen

gerilim değerinin, mevcut elektrik şebekesi gerilim değeri ile aynı olup olmadığını kontrol Anl_GE_LC_18_25_Li_Kit_SPK13.indb 250 21.12.2021 10:45:43TR

edin. Şarj cihazının (18) fişini prize takın. Ye şil LED lambası yanıp sönmeye başlar.

3. Aküyü şarj cihazına takın.

Madde 12‘de (Şarj cihazı kontrol göstergeleri) bölümünde şarj cihazındaki LED lambalarının anlamlarını gösteren bir tablo bulunur. Akünün şarj edilmesi mümkün değilse aşağıdaki noktaları kontrol edin

Prizde elektrik olup olmadığı.

Şarj cihazındaki kontakların aküye tam temas edip etmediği. Akünün şarj edilmesi bu kontrollerden sonra da mümkün değilse,

Şarj cihazı, şarj adaptörü

ve aküyü lütfen müşteri hizmetleri bölümümüze gönderin. Talimatlara uygun şekilde yapılacak bir tesli- mat için müşteri hizmetleri departmanımıza veya aleti aldığınız satış noktasına başvurun. Akülerin veya akülü aletlerin teslimatı veya bertaraf edilmesinde, kısa devre yaparak yangına yol açmaması için bu ürünlerin plastik poşet içinde tek tek ambalajlanması gerektiğini dikkate alın! Akülerin uzun ömürlü olmasını sağlamak için aküyü zamanında şarj edin. Bu özellikle, akülü ya- prak üfl eme makinesinin gücünün azalmasını fark ettiğinizde yapılacaktır. Akülerin tamamen deşarj olmasını kesinlikle izin vermeyin. Aksi taktirde akü arızalanacaktır.

5.5 Akü şarj kapasitesi göstergesi (Şekil 12)

Akü şarj kapasitesi göstergesi butonuna (A) basın. Akü şarj kapasitesi göstergesi (B) akünün şarj durumunu 3 LED lambası ile gösterir. 3 adet LED lambanın hepsi yanıyor: Akü tam şarjlıdır. 2 veya 1 adet LED lambası yanıyor: Akünün şarj kapasitesi yeterli. 1 adet LED lambası yanıyor: Akü şarjı boşalmıştır, aküyü şarj edin. Bütün LED lambaları yanıp sönüyor: Akünün asgari sıcaklığının altına düşüldü. Aküyü aletin içinden çıkarın ve bir gün boyunca oda sıcaklığında saklayın. Bu arıza tekrar meydana geldiğinde akü şarjı derin derecede boşalmış ve arızalıdır. Aküyü aletten sökün. Arızalı bir akünün kullanılması ve şarj edilmesi yasaktır.

Aküyü testereye takın.

Zincirli testereyi iki elinizle Şekil 13’de gösterildiği gibi saplarından tutun (baş parmağınız sapın altından geçecektir).

Çalıştırma blokaj düğmesine (Şekil 1 / Poz. 5) basın ve basılı tutun.

Zincirli testereyi Açık / Kapalı şalteri ile çalıştırın (Şekil 1 / Poz. 6). Çalıştırma blokaj düğmesi tekrar bırakılabilir. Kapatma Açık / Kapalı şalterini (Şekil 1 / Poz. 6) bırakın. Testerede bulunan zincir freni zinciri çok kısa bir zaman içinde durdurur. Çalışmanıza ara vereceğinizde fişi prizden çıkarın. Dikkat! Testereyi sadece ön sapından tutarak taşıyın! Fişi prize bağlı olan testereyi sadece arka sapından tutarak taşıdığınızda yanlışlıkla aynı za- manda çalıştırma blokaj düğmesi ve Açık / Kapalı şalterine basabilir ve bunun sonucunda zincirli testere çalışmaya başlayabilir.

6.2 Koruma tertibatları

Motor freni Açık / Kapalı şalteri (Şekil1 / Poz.6) bırakılır bırakılmaz veya testerenin cereyan bağlantısı kesildiğinde motor, zinciri frenler. Böylece zincirin dönmeye devam etmesi önlenerek yaralanma riski ortadan kaldırılır. Zincir freni Zincir freni bir koruma mekanizması olup ön el koruması üzerinden devreye alınır (Şekil 1 / Poz.2). Zincirli testere geri tepme nedeniyle geri- ye fırlatıldığında zincir freni devreye girer ve zinciri 0,1 saniyeden az bir sürede durdurur. Zincir freni fonksiyonunu düzenli aralıklar ile kon- trol edin. Kontrol için el korumasını öne katlayın (Şekil 1 / Poz.2) ve zincirli testereyi kısaca çalıştırın. Testere çalışmayacaktır. Zincir frenini açmak için ön el korumasını (Şekil 1 / Poz.2) yerine geçinceye kadar geriye çekin. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 251 21.12.2021 10:45:44TR

Dikkat! Koruma tertibatları normal şekilde çalışmadığında testereyi kullanmayın. Iş güvenliği için olan koruma tertibatlarını kendiniz onar- maya çalışmayın, zira bu arızaların onarımı için fi rmamızın servisine veya benzer uzman servisle- re başvurun. El koruması Ön el koruması (aynı zamanda zincir frenidir) (Şekil 1 / Poz.2) ve arka el koruması (Şekil 1 / Poz. 14), zincir aşırı yüklenme nedeniyle koptuğunda parmaklarınızı yaralanmaya karşı korur.

7. Zincirli testere ile çalışma

Güvenli bir çalışma için her çalışmaya başlamadan önce aşağıdaki noktaları kontrol edin: Zincirli testerenin durumu Çalışmaya başlamadan önce zincirli testere- nin gövdesi, elektrik kablosu, zincir ve palasını kontrol edin. Kesinlikle bariz hasarı olan aleti çalıştırmayın. Yağ deposu Yağ deposunun dolum seviyesi. Çalışma esnasında yağ deposunda yeterli yağ olup olmadığını daima kontrol edin. Depoda yağ olmadığında veya yağ seviyesi min-işaretinin altına düştüğünde (Şekil 10 / Poz. B) testereyi kesinlikle çalıştırmayın, aksi taktirde zincirli testere hasar görecektir. Bir depo ortalama olarak, verilen molalara ve yüklenmeye bağlı olarak 15 dakikalık bir çalışma için yeterlidir. Zincir Zincir gerginliği ve zincir bıçaklarının durumu. Zin- cir ne kadar iyi bilenmiş olursa zincirli testerenin kullanımı o kadar kolay olur. Aynı durum zincir gerginlik ayarı için de geçerlidir. İş güvenliğinizi yükseltmek için çalışma esnasında her 10 dakika- da bir zincir gerginliğini kontrol edin! Özellikle yeni zincirler daha fazla esneme eğilimi gösterirler. Zincir freni Zincir freni fonksiyonunu „Koruma tertibatları“ bölümünde açıklandığı şekilde kontrol edin ve freni açın. Koruyucu giysi Çalışma koşullarına uygun dar giysi giyin, iş eldi- veni ve emniyetli iş ayakkabısı giyin. Kulaklık ve iş gözlüğü. Ağaç kesme ve orman işlerinde mutlaka, kulaklık ve maske entegreli bir kask takın. Bu kask sizi düşen dallara karşı korur.

7.2 Temel çalışmalarda doğru çalışma tarzı

bilgileri Ağaç kesme (Şekil 14-17) Ağaç kesme çalışması, iki veya daha fazla kişiler tarafından aynı anda yapılıyorsa kesilecvek ağaç ile kesecek kişi arasındaki mesafe en az iki ağaç uzunluğu kadar olacaktır (Şekil 14). Ağaç kesme çalışması yaparken diğer kişileri tehlikeye sokma- maya, yüksek gerilim hatlarına zarar vermemeye ve maddi hasarlar oluşturmamaya dikkat edile- cektir. Ağaç yüksek gerilim hattına temas ettiğinde yetkili enerji dağıtım kuruluşuna derhal haber verilecektir. Eğimli arazilerde yapılacak ağaç kesme işleminde zincirli testereyi kullanan kişi kesilecek ağacın üst tarafında duracaktır, zira kesilen ağaç yokuş aşağı yöne düşeceğinden veya kayacağından tehlike yaratacaktır (Şekil 15). Kesme işlemine başlamadan önce bir kaçış yolu planlanmalı ve gerektiğinde bu yol açılmalıdır. Kaçış yolu, Şekil 16’da gösterildiği gibi bekle- nen düşme çizgisinden arka yönde olmalıdır (A=Tehlike bölgesi, B= Düşme yönü, C=Kaçış bölgesi). Kesme işlemine başlamadan önce ağacın doğal eğikliği, büyük dalların konumu ve rüzgar yönü dikkate alınacak ve böylece ağacın düşme yönü tayin edilebilecektir. Ağaç üzerindeki psilikler, taşlar, kabuklar, çiviler, kamalar ve teller temiz- lenecektir. Çentik kesimi yapma (Şekil 17) Ağacın düşme yönüne dik açı ile, Şekil 17’de gösterildiği gibi ağaç kalınlığının 1 / 3’ü kadar derinlikte bir çentik (17) kesimi yapın. Önce alt yatay çentik kesimini (1) yapın. Böylece zincir veya palanın ikinci çentik kesimi yapılacağında sıkışması önlenir. Nihai kesme (Şekil 17) Ağacın nihai kesimi yapılacak yer yatay çentik kesiminin en az 50 mm üzerinde olacaktır. Nihai kesimi (B) yatay çentik kesimine paralel olarak gerçekleştirin. Nihai kesimi ağacın kesilen yerinde bir parça (kalan kütük parçası) (D) kalacak derin- Anl_GE_LC_18_25_Li_Kit_SPK13.indb 252 21.12.2021 10:45:44TR

likte yapın ve bu kalan parça bir menteşe görevini görecektir. Kalan parça ağacın dönüp yanlış yöne düşmesini engeller. Bu kalacak parçayı tam olarak kesmeyin. Nihai kesimi yaparken kalan parça- ya yaklaşıldığında ağaç düşmeye başlamalıdır. Eğer ağacın planlanan düşme yönüne (C) doğru düşmeyeceği ortaya çıktığında veya geriye yattığında ve zincir sıkıştığında kesim işlemine durdurun ve testereyi sıkıştığı yerden çıkarmak için ahşap, alüminyum veya plastik kama kullanın. Ağaç düşmeye başladığında zincirli testereyi kesilen yerden çıkarın, kapatın, yere koyun ve teh- like bölgesini planlanan kaçı yolundan terk edin. Aşağıya düşen dallara dikkat edin ve düşmeyin. Dalları kesme Burada sözkonusu olan çalışma kesilen ağacın dallarını ayırma çalışmasıdır. Ağacı destekleyen ve geriye doğru olan dallar ancak, ağacın kütüğü kesildikten sonra kesilecek ve başlangıçta kesilmeyecektir. Daha ince dalları Şekil 18’e gösterildiği gibi (A=Dal kesme işlemindeki kesme yönü, B=Zeminden uzak tutun! Kütük kesilinceye kadar destekleyen dalları kesmeyin) alttan yukarı doğru kesin. Gergin olan dallar testerenin sıkışmasını önlemek için alttan üste doğru kesil- ecektir. Ağaç kütüğünü kesme Burada sözkonusu olan çalışma kesilen ağacı parçalara bölmektir. Çalışma esnasında güvenli durmaya ve vücudunuzu dengede tutmaya dikkat edin. Mümkün olduğunda kütüğün altına dal, kiriş veya kama koyularak desteklenecektir. Kolay kes- me talimatlarını takip edin. Ağaç kütüğünün toplam boyu Şekil 19’da gösterildiği gibi düzenli şekilde yerde lduğunda üst taraftan kesmeye başlayın. Kesme işlemiş esnasında testerenin toprağa temas etmemesine dikkat edin. Kıymık oluşmasını önlemek için, Şekil 20’de gösterildiği gibi ağaç kütüğünün bir ucu yere temas ettiğinde önce kütük çapının 1 / 3’ü kadar uzunluğu alt taraftan başlayarak kesin (A). İkinci boy kesimi üstten (çapın 2 / 3’ü uzunluğu kadar) birinci kesim pozisyonunda kesin (B) (testerenin sıkışmasını önlemek için). Ağaç kütüğünün her iki ucu yere temas ettiğinde, Şekil 21’de gösterildiği gibi, kıymık oluşmasını önlemek için önce kütük çapının 1 / 3’ü kadar uzunluğu alt taraftan başlayarak kesin (A). İkinci boy kesimi üstten (çapın 2 / 3’ü uzunluğu kadar) birinci kesim pozisyonunda kesin (B) (testerenin sıkışmasını önlemek için). Eğimli arazilerde yapılacak ağaç kesme işleminde zincirli testereyi kullanan kişi kesilecek ağacın üst tarafında duracaktır, Şekil 15’de gösterildiği gibi. Ağacı tamamen kesme anını tam kontrol altında tutma için kesi sonuna doğru bastırma kuvve- tini azaltın, fakat kesinlikle testerenin sapları

elinizden bırakmayın ve testereyi sıkıca tutun. Testerenin toprağa temas etmemesine dikkat edin. Kesim işlemi sona erdikten sonra testereyi uzaklaştırmadan önce zincirin durmasını bekleyin. Bir ağaçtan diğer ağaca geçerken daima zincirli testerenin motorunu durdurun.

Geri tepme, çalışmakta olan zincirli testerenin ani- den yukarı veya yana fırlamasıdır. Bunun sebebi genellikle iş parçasının pala ucuna temas etmesi veya zincirin sıkışmasıdır. Geri tepme olayında olağanüstü kuvvetler mey- dana gelir. Bu nedenle zincirli testere genellikle kontrolsüz tepki gösterir. Bunun sonucunda testereyi kullanan ve yakındaki kişiler ağır ya- ralanmalara maruz kalırlar. Özellikle yandan, eğik ve uzunlamasına kesimlerde geri tepme tehlikesi çok büyüktür, zira bu çalılmada pençe dayanağı ağaca dayanmamaktadır. Bu nedenle mümkün olduğunca bu tarz kesme çalışmalarını yapmak- tan kaçının ve kaçınılması mümkün olmadığında ise çok dikkatli olun! Pala ucu ile çalışıldığında kaldıraç kuvveti çok fazla olduğundan geri tepme tehlikesi de kadar yüksektir (Şekil 22). Bu nedenle testereyi daima yatay ve pençe dayanağına yakın bir pozisyonda tutun (Şekil 23). Dikkat!

Zincir gerginliğinin doğru olmasını daima kon- trol edin!

Sadece mükemmel durumda olan zincirli tes- tereleri kullanın!

Yönetmeliklere uygun olarak bilenmiş zincir kullanın!

Omuz seviyenizin üzerindeki bir yükseklikte kesim işlemi yapmayın!

Palanın üst kenarı veya ucu ile kesim yapmayın!

Zincirli testereyi daima iki elinizle tutun!

Mümkün olduğunca pençe dayanağını kaldıraç noktası olarak kullanın Gergin duran ağacın kesilmesi Gergin duran ağacın kesilmesi çok dikkat gerekti- ren bir çalışmadır! Gergin duran ağaç kesildikten Anl_GE_LC_18_25_Li_Kit_SPK13.indb 253 21.12.2021 10:45:44TR

sonra gerginlii boşalacağından tamamen kontrol- süz olarak etrafa saçılır ve tehlike oluşturur. Bunun sonucunda ağır yaralanmalara ve hatta ölüme yol açabilir (Şekil 24-26). Bu tür çalışmalar sadece uzman kişiler tarafından yapılacaktır.

8. Temizleme, Bakım ve Yedek Parça

Her temizleme işleminden önce aküyü çıkarın.

Testereyi temizleme işlemi için kesinlikle su veya başka sıvıların içine daldırmayın.

Sıkma mekanizmasını basınçlı hava veya fırça ile düzenli olarak temizleyin. Temizleme işleminde herhangi bir alet kullanmayın.

Testereyi emniyetli bir şekilde tutabilmek için sapların yağsız olmasını sağlayın.

Testereyi gerektiğinde nemli bir bez ve yumuşak bulaşık deterjanı ile temizleyin.

Zincirli testere uzun süre kullanılmayacağında zincir yağını boşaltın. Zincir ve palayı kısaca yağın içine daldırın ve sonra yağlı kağıda sarın.

Zincir ve palayı değiştirme Pala aşağıdaki durumlarda değiştirilecektir

Palanın kılavuz olujğu aşındığında.

Palanın alın dişlisi hasar gördüğünde veya aşındığında. Adaptör plakasını (Poz. 19) Şekil 27‘de gösterildiği gibi paladan sökün. Adaptör plakasını yeni palaya monte edin. Bunun için „Pala ve zincir montajı“ bölümünde açıklanan çalışmaları yapın! Otomatik yağlama sisteminin kontrolü Aşırı ısınmayı ve bunun sonucunda pala ve zinci- rin hasar görmesini önlemek için düzenli olarak otomatik yağlama sistemini kontrol edin. Bunun için pala ucunu düz bir yüzey üzerine tutun (tahta, kesilmiş ağaç kütüğü) ve zincirli testereyi çalıştırın. Testere çalışırken zemin üzerinde bir yağ izi oluştuğunda zincir yağlama düzeni nor- mal çalışıyor demektir. Yağ izi kesin olarak görülmediğinde „Arıza arama“ bölümünde açıklanan bilgileri okuyun! Bu bölümde açıklanan bilgiler de yeterli olmadığında fi rmamızın servisine veya benzer uzman bir servise başvurun. Dikkat! Bu esnada palanın kontrol edilecek yü- zeye temas etmesini engelleyin. Yüzey ile pala arasında yeterli bir mesafe bırakın (yakl. 20 cm). Zincirin bilenmesi Zincirli testere ile verimli çalışma ancak zincir iyi durumda ve iyi bilenmiş olduğunda mümkündür. Böylece geri tepme tehlikesi azalır. Zincir her uzman servis tarafından bilene- bilir. Uygun takım ve gerekli tecrübeye sa- hip olmadığınızda zinciri kendiniz bilemeye çalışmayın.

8.3 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme- lidir:

Cihazın ürün numarası

Cihazın kod numarası

İstenilen yedek parçanın yedek parça numarası Güncel bilgiler ve fi yatlar internette www.Einhell- Service.com sayfasında açıklanmıştır.

9. Çevre koruma / bertaraf etme

uyarıları Testere kullanılamayacak derecede eskidiğinde testereyi yönetmeliklere uygun şekilde bertaraf din. Kötü amaçlı kullanmaya karşı elektrik kab- losunu sökün. Testereyi evsel atıklar ile birlikte bertaraf etmeyin ve çevrenin korunmasına katkı sağlamak için kullanılmış elektrikli aletleri toplama merkezine teslim edin. Bağlı olduğunuz yerel yönetimler sözkonusu merkezlerin adresleri ve mesai saatleri hakkında size bilgi verecektir. Ayrıca ambalaj malzemeleri ve aşınmış sarf mal- zemelerini de öngörülen toplama merkezlerine teslim edin.

Alet ve aksesuar parçalarını karanlık, kuru ve dona karşı korunmuş ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 ve 30 ˚C arasındadır. Elektrikli aleti orijinal ambalajı içinde saklayın. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 254 21.12.2021 10:45:44TR

Tehlike! Arıza arama işleminden önce testereyi kapatın ve aküyü sökün. Aşağıdaki tabloda testereniz doğru şekilde çalışmadığında olası arıza sebepleri sebepleri ve bunları nasıl gidereceğiniz gösterilmiştir. Açıklanan bu bilgiler ile arızayı teşhis edemediğinizde yetkili servise başvurunuz. Arıza Sebebi Giderilmesi Zincirli testere çalışmıyor - Geri tepme freni devrede - Gerilim beslemesi yok - El siperliğini geri çekin - Aküyü kontrol edin Zincirli testere kesintili çalışıyor - Gevşek temas mevcut - Açık/Kapalı şalteri arızalı - Yetkili servise başvurun - Yetkili servise başvurun Zincir kuuru - Yağ deposunda yağ yok - Ağ deposu kapağındaki havalandırma tıkalı - Yağ çıkış kanalı tıkalı - Yağ doldurun - Yağ kapağını temizleyin - Yağ çıkış kanalını temizleyin Zincir freni çalışmıyor - Ön el koruması kumanda mekanizması problemi - Uzman servise başvurun Zincir / pala aşırı sıcak - Yağ deposunda yağ yok - Yağ deposu kapağındaki havalandırma tıkalı - Yağ çıkış kanalı tıkalı - Zincir körelmiştir - Yağ doldurun - Yağ kapağını temizleyin - Yağ çıkış kanalını temizleyin - Zinciri bileyin veya değiştirin Zincirli testere sarsıntılı çalışıyor veya düzgün kes- miyor - Zincir çok gevşek - Zincir körelmiştir - Zincir aşınmıştır - Zincir dişleri yanlış yöne bakıyor - Zincir gerginliğini ayarlayın - Zinciri bileyin veya değiştirin - Zinciri değiştirin - Zinciri, dişleri doğru yöne bakacak şekilde yeniden monte edin Anl_GE_LC_18_25_Li_Kit_SPK13.indb 255 21.12.2021 10:45:45TR

12. Şarj cihazı göstergeleri

Gösterge durumu Anlamı ve alınacak önlemler Kırmızı LED Yeşil LED Kapalı Yan ıp sönüyor İşletmeye hazır olma Şarj cihazı elektrik şebekesine bağlı ve işletmeye hazırdır, akü şarj cihazına takılı değildir Açık Kapalı Şarj etme Şarj cihazı aküyü hızlı şarj işletiminde şarj ediyor. İlgili şarj süreleri direkt olarak şarj cihazı üzerinde belirtilmiştir. Uyarı! Kalan akü şarj kapasitesine bağlı olarak gerçek şarj süreleri belirti- len şarj sürelerinden biraz farklı olabilir. Kapalı Açık Akü şarj edilmiş ve işletmeye hazırdır. Sonrasında tam şarj kapasitesine şarj oluncaya kadar korumalı şarj işlemi moduna ayarlanır. Bunun için aküyü şarj cihazında, yaklaşık 15 dakika daha şarj cihazında bağlı tutun. Önlem: Aküyü şarj cihazından çıkarın. Şarj cihazının fişini prizden çıkarın. Yan ıp sönüyor Kapalı Adaptasyon şarjı Şarj cihazı korumalı şarj işlemi modundadır. Bu işletme modunda akü iş güvenliği sebeplerinden dolayı yavaşca şarj edilir ve şarj işlemi daha uzun sürer. Bunun sebebi şunlar olabilir: - Akü uzun bir süreden beri şarj edilmedi. - Akü sıcaklığı, ideal sıcaklık aralığındadır. Önlem: Şarj işleminin tamamlanmasını bekleyin, akü buna rağmen şarj edilmeye devam edilebilir. Yan ıp sönüyor Yan ıp sönüyor Hata Şarj işlemi artık mümkün değil. Akü arızalı. Önlem: Arızalı bir akünün şarj edilmesi yasaktır. Aküyü şarj cihazından çıkarın. Açık Açık Sıcaklık arızası Akü çok sıcaktır (örneğin direkt güneş ışınlarına maruz kalmış) veya çok soğuktur (0° C altında) Önlem: Aküyü çıkarın ve 1 gün oda sıcaklığında (yakl. 20° C) saklayın. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 256 21.12.2021 10:45:45TR

Sadece AB Ülkeleri İçin Geçerlidir Elektrikli cihazları çöpe atmayınız. Elektrikli ve elektronik aletler ile ilgili 2012 / 19 / AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir. Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi : Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmelikle- re uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların arıtılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan ak- sesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur. Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca Einhell Germany AG fi rmasının özel onayı alınmak şartıyla serbesttir. Teknik değişiklikler olabilir Anl_GE_LC_18_25_Li_Kit_SPK13.indb 257 21.12.2021 10:45:45TR

Servis Bilgileri Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır. Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur. Kategori Örnek Aşınma parçaları* Pala, Akü Sarf malzemesi/Sarf parçaları* Zincir Eksik parçalar

• sevkiyatın içeriğine dahil olması zorunlu değildir! Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.Einhell-Service.com sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?

Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?

Sizce aletin arızalı ana işlevi nedir (ana semptom)? Bu işlevi açıklayınız. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 258 21.12.2021 10:45:45TR

Garanti belgesi Sayın Müşterimiz, ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları sadece, ürünü ticari olarak veya serbest meslek uygulamalarında kullanmayacak

olan tüketiciler yani gerçek kişiler için geçerlidir. Bu garanti koşulları, ilgili üretici fi rmanın yasal ga- ranti hükümlerine ek olarak müşterilerine tanıdığı ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.

2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici fi rmadan satın aldığınız yeni alet için geçerli

olup malzeme veya imalat hatasını kapsar. Ayıplı malın telafi si, ilgili arızanın giderilmesi veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim fi rmamıza aittir. Aletlerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

- Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kay- naklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yeter- siz olmasından kaynaklanan hasarlar. - Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı madde- nin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar). - Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

4. Garanti süresi 24 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde

garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

5. Garanti haklarınızdan faydalanmak istediğinizde arızalı aleti www.Einhell-Service.com sayfasına

bildirin. Kasa fişi veya yeni aletinizi satın aldığınızı belgeleyen diğ er bir evrağı hazır tutun. Kasa fişi veya tip etiketi olmaksızın gönderilen aletler, aletin tam olarak tanımlanma olanağının bulunmaması nedeniyle garanti hizmetleri dışındadır. Aletinizin arızası garanti hizmetleri kapsamındaysa en kısa zamanda onarılmış veya yeni bir alet adresinize gönderilecektir. Ayrıca garanti kapsamına dahil olmayan veya garanti süresi dolan arızaları ücreti karşılığında memnuniy- etle onarırız. Bunun için aleti lütfen Servis adresimize gönderin. Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 259 21.12.2021 10:45:45RUS
