BEDIENUNGSANLEITUNG GELC 1825 LiSolo EINHELL

GE-LC 18/25 Li Art.-Nr.: 45.017.60 (1x3Ah) I.-Nr.: 21030 Art.-Nr.: 45.017.61 (Solo) I.-Nr.: 21020 Art.-Nr.: 45.017.77 (1x3Ah) I.-Nr.: 21010

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. Erklärung der Symbole auf dem Gerät (Bild 28):

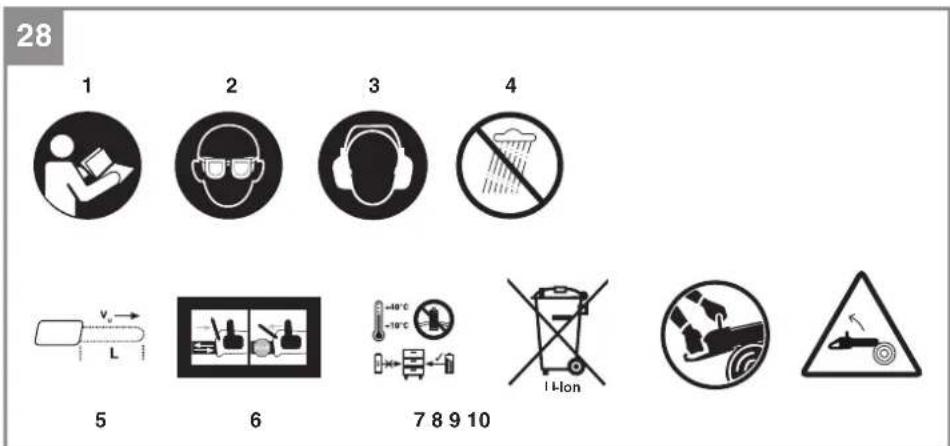

1. Gebrauchsanweisung lesen

2. Augenschutz tragen

3. Gehörschutz tragen

4. Das Gerät nicht dem Regen aussetzen

5. Maximale Schnittlänge / Kettengeschwindig-

6. Kettenbremse vor Inbetriebnahme entriegeln!

7. Lagerung der Akkus nur in trockenen Räu-

men mit einer Umgebungstemperatur von +10°C - +40°C. Akkus nur in geladenem Zustand lagern (mind. 40% geladen).

8. Die Akkus müssen vor der Entsorgung aus

dem Gerät entnommen werden. Hinweis zur Entsorgung von Akkus: Akkus dürfen nicht in den Hausmüll gegeben werden.

9. Akku-Kettensäge immer mit beiden Händen

10. Rückschlag kann zu tödlichen

Schnittverletzungen führen.

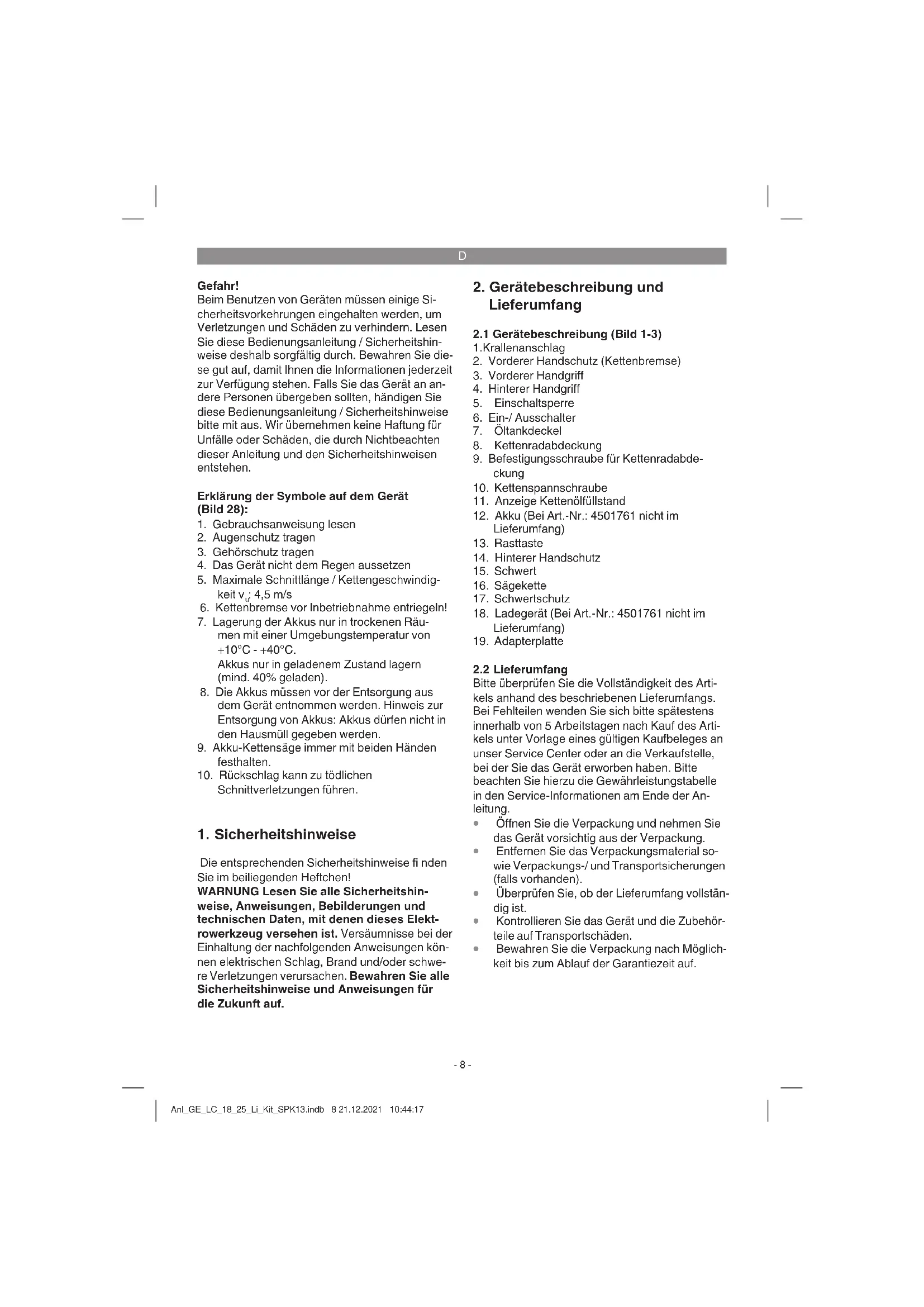

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! WARNUNG Lesen Sie alle Sicherheitshin- weise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elekt- rowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen kön- nen elektrischen Schlag, Brand und/oder schwe- re Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

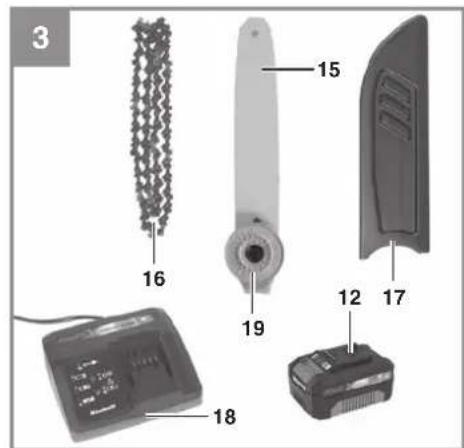

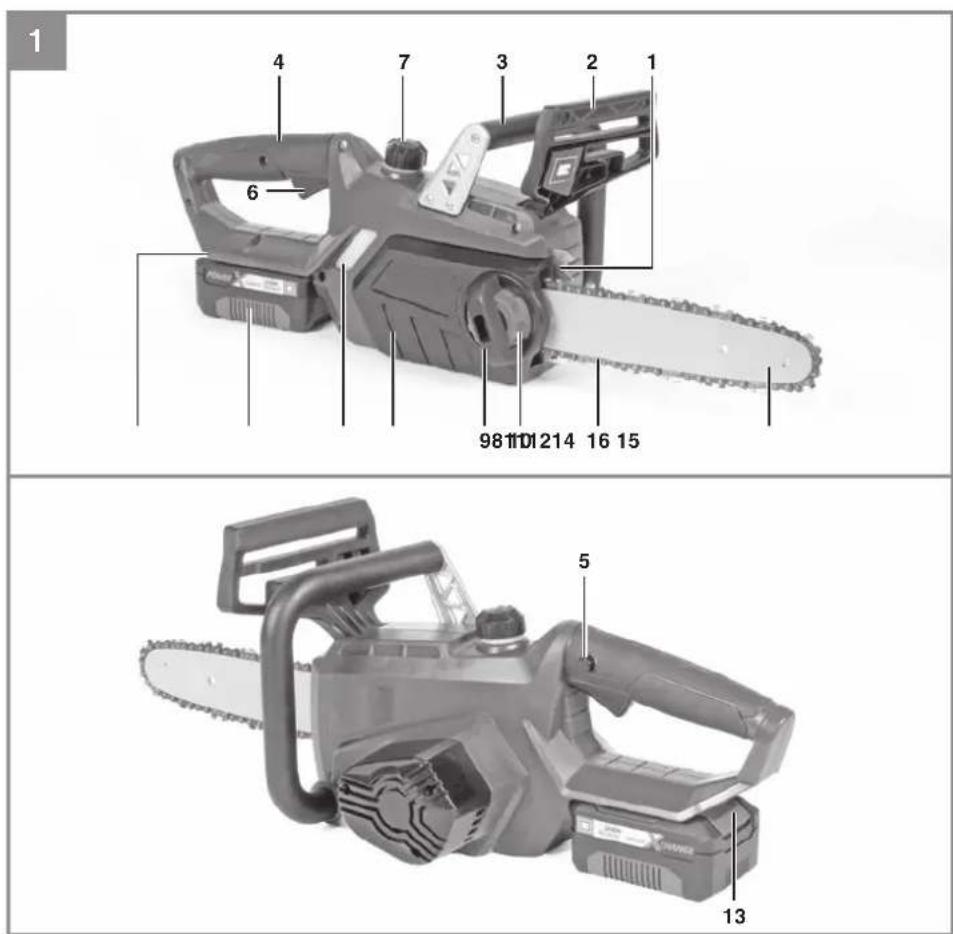

2.1 Gerätebeschreibung (Bild 1-3)

2. Vorderer Handschutz (Kettenbremse)

6. Ein-/ Ausschalter

8. Kettenradabdeckung

9. Befestigungsschraube für Kettenradabde-

10. Kettenspannschraube

11. Anzeige Kettenölfüllstand

12. Akku (Bei Art.-Nr.: 4501761 nicht im

14. Hinterer Handschutz

18. Ladegerät (Bei Art.-Nr.: 4501761 nicht im

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 8 21.12.2021 10:44:17D

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Die Akku-Kettensäge ist zum Fällen von kleinen Bäumen sowie zum Sägen von Stämmen, Ästen, Holzbalken, Brettern, usw. vorgesehen und kann für Quer- und Längsschnitte verwendet werden. Sie ist nicht geeignet zum Sägen von anderen Materialien als Holz. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Spannungsversorgung Motor: .................18 V d.c. Leerlaufdrehzahl n

Ausgangsspannung Ladegerät: ..............20 V d.c. Ausgangsstrom Ladegerät: ............................3 A Netzspannung Ladegerät: ... 200-250V~ 50-60Hz Akku-Typ: .................................................... Li-Ion Anzahl der Akkuzellen: ....................................... 5 Akkukapazität: .............................................. 3 Ah Schwertlänge ......................................... 250 mm Schnittlänge max.: .................................. 230 mm Schnittgeschwindigkeit bei Nenndrehzahl: .....................................4,5 m/s Öltank-Füllmenge: .....................................200 ml Gewicht ................................................. ca. 2,6 kg Typ Kette .................................Oregon 90PX040X ............................................. Kangxin 3/8.04340S Typ Schwert ….. .................Oregon 104MLEA041 ......................................... Kangxin AP10-40437P Gewicht mit Schwert+Kette+Akku: ........ ca. 3,6 kg Batterie und Ladegerät Bitte verwenden Sie nur Batterien bzw. Ladegerä- te der Power-X-Change Serie wie z.B. 1,5Ah und 5,2Ah sowie das Ladegerät Power-X-Charger 3A. Gefahr! Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden entsprechend EN 62841-1 und EN 62841-4-1 ermittelt. Schalldruckpegel L

...................................... 2,88 dB Schallleistungspegel garantiert L

...... 100 dB(A) Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841-1 und EN 62841-4-1 . Handgriff unter Last Schwingungsemissionswert vorderer Handgriff

Schwingungsemissionswert hinterer Handgriff

Unsicherheit K = 1,5 m/s

Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektro- werkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert können auch zu einer vorläufi gen Einschätzung der Be- lastung verwendet werden. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 9 21.12.2021 10:44:17D

Ein Warnhinweis: Die Schwingungs- und Geräuschemissionen kön- nen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abwei- chen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Tragen Sie Handschuhe.

5. Vor Inbetriebnahme

Warnung! Ziehen Sie immer den Akku heraus, bevor Sie Einstellungen am Gerät vornehmen. Gefahr! Stecken Sie den Akku erst ein, wenn die Akku-Kettensäge vollständig montiert ist und die Kettenspannung eingestellt ist. Tragen Sie immer Schutzhandschuhe, wenn Sie Arbeiten an der Akku-Kettensäge vornehmen, um Verletzungen zu vermeiden.

5.1 Montage von Schwert und Sägekette

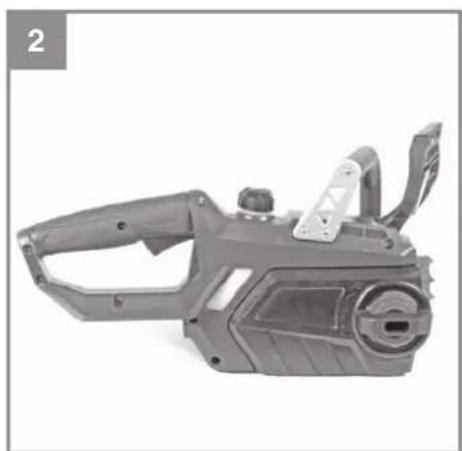

Packen Sie alle Teile sorgfältig aus überprü- fen Sie diese auf Vollständigkeit (Abb. 2-3).

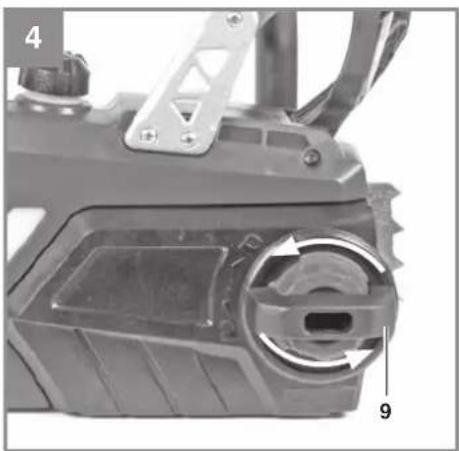

Befestigungsschraube für Kettenradabde- ckung (9) lösen (Abb. 4).

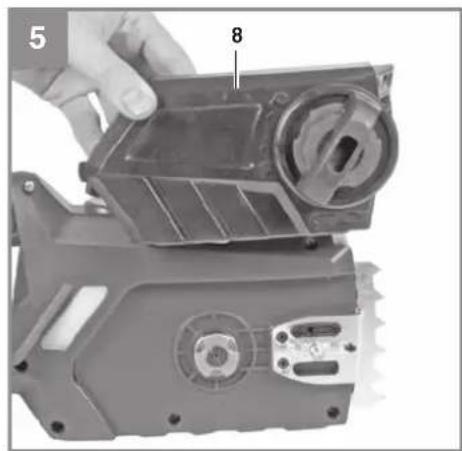

Kettenradabdeckung (8) abnehmen (Abb. 5).

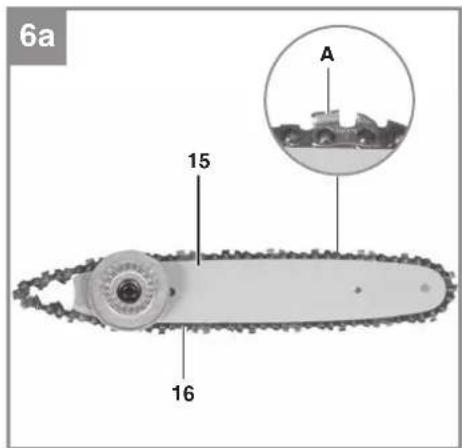

Sägekette (16) wie abgebildet in die umlau- fende Nut des Schwertes (15) legen (Abb. 6a/ Pos. A).

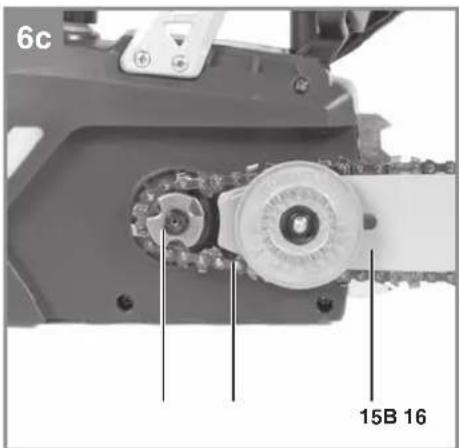

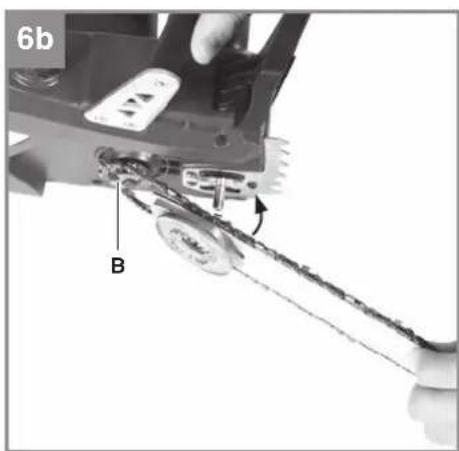

Schwert und Kette wie abgebildet in die Auf- nahme der Akku-Kettensäge einlegen. Dabei die Kette um das Ritzel (Abb. 6b und 6c/ Pos. B) führen.

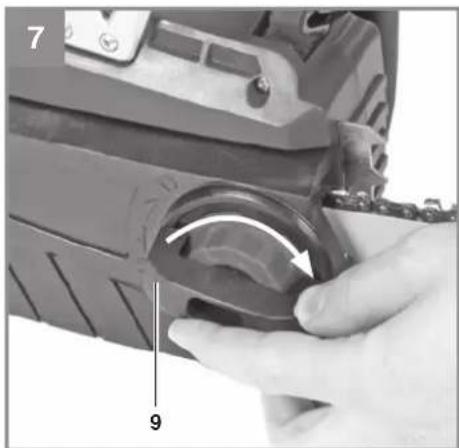

Kettenradabdeckung anbringen und mit Be- festigungsschraube (9) befestigen (Abb. 7). Achtung! Befestigungsschraube erst nach dem Einstellen der Kettenspannung (Siehe Punkt 5.2) endgültig festschrauben.

5.2 Spannen der Sägekette

Warnung! Vor Überprüfung und Einstellarbeiten immer den Akku ausstecken. Tragen Sie stets Schutzhandschuhe, wenn Sie Arbeiten an der Akku-Kettensäge vornehmen, um Verletzungen zu vermeiden.

Befestigungsschraube für Kettenradabde- ckung (9) einige Umdrehungen lösen (Abb. 4).

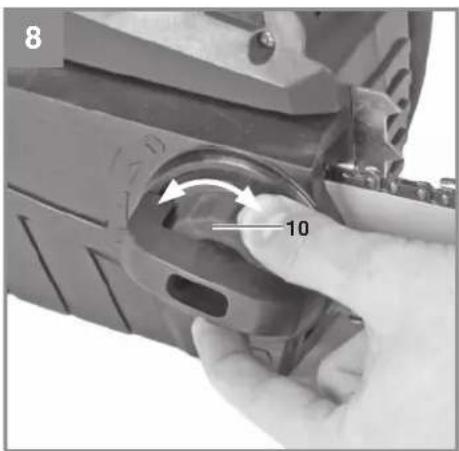

Kettenspannung mit der Kettenspannschrau- be einstellen (Abb. 8/Pos. 10). Rechtsdrehen erhöht die Kettenspannung, Linksdrehen verringert die Kettenspannung. Die Sägekette ist richtig gespannt, wenn sie in der Mitte des Schwertes um ca. 3-4mm angehoben werden kann (Abb. 9).

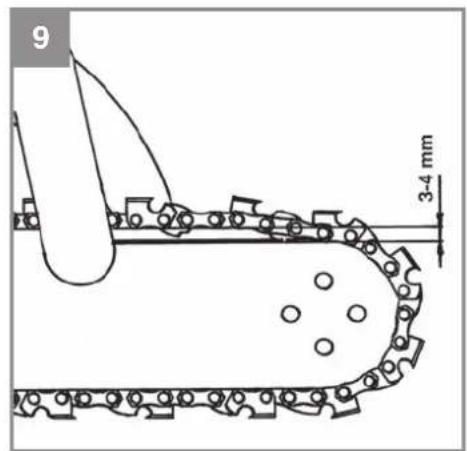

Befestigungsschraube für Kettenradabde- ckung (9) festschrauben (Abb. 7). Gefahr! Alle Kettenglieder müssen ordnungs- gemäß in der Führungsnut des Schwertes liegen. Hinweise zum Spannen der Kette: Die Sägekette muss richtig gespannt sein, um einen sicheren Betrieb zu gewährleisten. Sie erkennen die optimale Spannung, wenn die Sä- gekette in der Mitte des Schwertes um 3-4 mm abgehoben werden kann. Da sich die Sägekette durch das Sägen erhitzt und dadurch ihre Länge verändert, überprüfen Sie bitte alle 10min die Kettenspannung und re- gulieren Sie diese bei Bedarf. Das gilt besonders für neue Sägeketten. Entspannen Sie nach abge- schlossener Arbeit die Sägekette, weil sich diese beim Abkühlen verkürzt. Damit verhindern Sie, dass die Kette Schaden nimmt.

5.3 Sägekettenschmierung

Warnung! Vor Überprüfung und Einstellarbeiten immer den Akku ausstecken. Tragen Sie stets Schutzhandschuhe, wenn Sie Arbeiten an der Akku-Kettensäge vornehmen, um Verletzungen zu vermeiden. Hinweis! Betreiben Sie die Kette niemals ohne Sägekettenöl! Die Benutzung der Akku-Kettensä- ge ohne Sägekettenöl oder bei einem Ölstand un- terhalb der Minimum-Markierung (Abb.10/Pos.B) führt zur Beschädigung der Kettensäge! Hinweis! Temperaturverhältnisse beachten: Unterschiedliche Umgebungstemperaturen erfordern Schmiermittel mit einer höchst unter- schiedlichen Viskosität. Bei niedrigen Tempera- turen benötigen Sie dünnfl üssige Öle (niedrige Anl_GE_LC_18_25_Li_Kit_SPK13.indb 10 21.12.2021 10:44:18D

Viskosität) um einen ausreichenden Schmierfi lm zu erzeugen. Wenn Sie nun dasselbe Öl im Som- mer verwenden, würde dieses alleine durch die höheren Temperaturen weiter verfl üssigt. Dadurch kann der Schmierfi lm abreißen, die Kette würde überhitzt werden und kann Schaden nehmen. Da- rüber hinaus verbrennt das Schmieröl und führt zu einer unnötigen Schadstoff belastung. Öltank befüllen:

Kettensäge auf ebener Fläche abstellen.

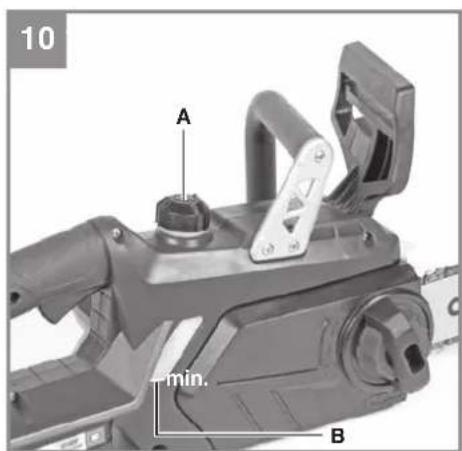

Bereich um den Öltankdeckel (Abb. 10/Pos. A) reinigen und diesen anschließend öffnen.

Tank mit Sägekettenöl befüllen. Achten Sie dabei darauf, dass kein Schmutz in den Tank gelangt, damit die Öldüse nicht verstopft.

Öltankdeckel schließen.

5.4 Laden des Li-Akku-Packs (Abb. 11-12)

Der Akku ist gegen Tiefentladung geschützt. Eine integrierte Schutzschaltung schaltet das Gerät automatisch aus, wenn der Akku entladen ist. Warnung! Betätigen Sie den Ein-/Ausschalter nicht mehr, wenn die Schutzschaltung das Gerät abgeschaltet hat. Dies kann zu Schäden am Akku führen.

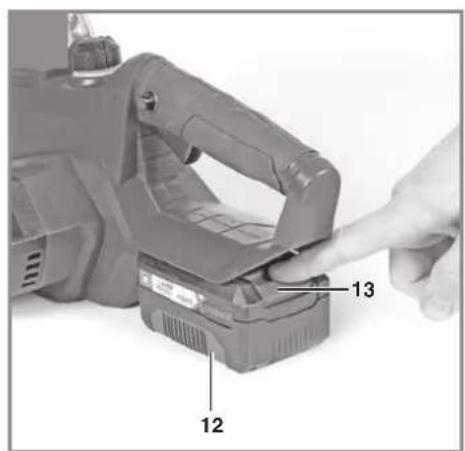

1. Akku-Pack aus dem Handgriff heraus ziehen,

dabei die Rasttaste (13) nach unten drücken.

2. Vergleichen, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhan- denen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (18) in die Steckdose. Die grüne LED beginnt zu blinken.

3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 12 (Anzeige Ladegerät) fi nden Sie eine Tabelle mit den Bedeutungen der LED Anzei- ge am Ladegerät. Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte

ob an der Steckdose die Netzspannung vor- handen ist.

ob ein einwandfreier Kontakt an den Lade- kontakten des Ladegerätes vorhanden ist. Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerät und Ladeadapter

und den Akku-Pack an unseren Kundendienst zu senden. Für einen fachgerechten Versand kontaktie- ren Sie bitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerät erworben wurde. Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese ein- zeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden! Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederauf- ladung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

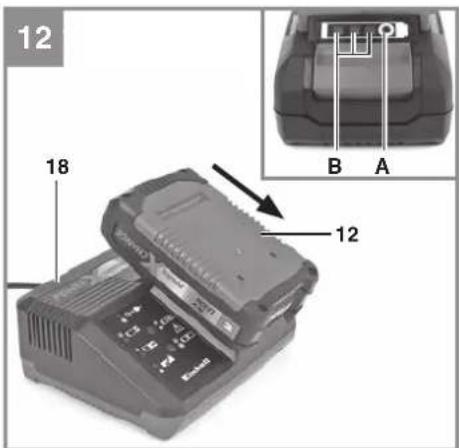

5.5 Akku-Kapazitätsanzeige (Abb. 12)

Drücken Sie auf den Schalter für Akku-Kapazi- tätsanzeige (A). Die Akku-Kapazitätsanzeige (B) signalisiert ihnen den Ladezustand des Akkus anhand von 3 LED’s. Alle 3 LED’s leuchten: Der Akku ist voll aufgeladen. 2 oder 1 LED(’s) leuchten Der Akku verfügt über ausreichende Restladung. 1 LED blinkt: Der Akku ist leer, laden Sie den Akku auf. Alle LED’s blinken: Die Temperatur des Akkus ist unterschritten. Ent- fernen Sie den Akku vom Gerät und lassen Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tie- fentladen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr ver- wendet bzw. geladen werden.

6.1 Ein-/ Auschalten

Stecken Sie den Akku am Gerät ein.

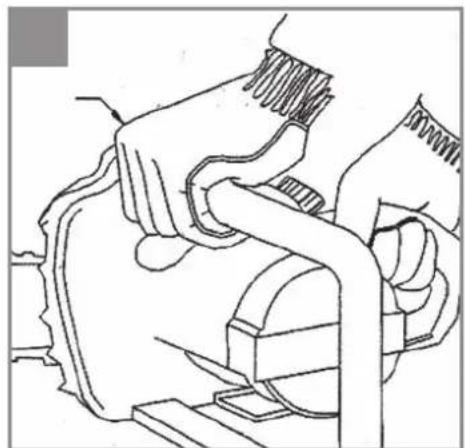

Kettensäge mit beiden Händen an den Grif- fen wie in Abb. 13 dargestellt festhalten (Dau- men unter den Handgriff).

Einschaltsperre (Abb. 1/Pos. 5) drücken und halten.

Kettensäge mit Ein-/ Ausschalter (Abb. 1/Pos.

6) einschalten. Die Einschaltsperre kann jetzt

Ausschalten Ein-/ Ausschalter (Abb. 1/Pos. 6) loslassen. Die eingebaute Bremse bringt die umlaufende Sägekette innerhalb kürzester Zeit zum Stehen. Stecken Sie den Akku aus, wenn Sie die Arbeit unterbrechen. Warnung! Tragen Sie die Säge nur am vorderen Griff ! Wenn Sie die betriebsbereite Säge nur am hinteren Griff mit den Schaltelementen tragen, kann es passieren, dass Sie versehentlich gleich- zeitig die Einschaltsperre und den Ein-/ Ausschal- ter betätigen, und die Akku-Kettensäge anläuft.

6.2 Schutzvorrichtungen

Motorbremse Der Motor bremst die Sägekette ab, sobald der Ein- / Ausschalter (Abb.1/Pos.6) losgelassen oder die Stromzufuhr unterbrochen wurde. Dadurch wird die Gefahr einer Verletzung durch eine nach- laufende Kette deutlich gesenkt. Kettenbremse Die Kettenbremse ist ein Schutzmechanismus, der über den vorderen Handschutz (Abb.1/Pos.2) ausgelöst wird. Wenn die Akku-Kettensäge durch einen Rückschlag zurückgeschleudert wird, löst die Kettenbremse aus und stoppt die Sägekette in weniger als 0,1 Sekunden. Prüfen Sie regelmäßig die Funktion der Ket- tenbremse. Klappen Sie dazu den Handschutz (Abb.1/Pos.2) nach vorne und schalten Sie die Akku-Kettensäge kurz ein. Die Sägekette darf nicht anlaufen. Ziehen Sie den vorderen Handschutz (Abb.1/ Pos.2) zurück, bis dieser einrastet, um die Ketten- bremse zu lösen. Gefahr! Benutzen Sie die Säge nicht, wenn die Schutzeinrichtungen nicht einwandfrei funktio- nieren. Versuchen Sie nicht, sicherheitsrelevante Schutz- einrichtungen selbst zu reparieren, sondern wenden Sie sich an unseren Service oder eine ähnlich qualifi zierte Werkstatt. Handschutz Der vordere Handschutz (zugleich Kettenbremse) (Abb. 1/Pos.2) und der hintere Handschutz (Abb. 1/ Pos. 14) schützen die Finger vor Verletzungen durch den Kontakt mit der Sägekette, falls diese durch Überlastung reißt.

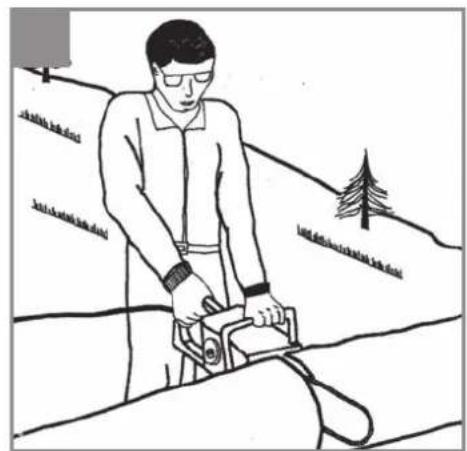

7. Arbeiten mit der Kettensäge

Überprüfen Sie vor jedem Einsatz folgende Punk- te, um sicher arbeitn zu können: Zustand der Kettensäge Untersuchen Sie die Akku-Kettensäge vor Beginn der Arbeiten auf Beschädigungen am Gehäuse, an der Sägekette und am Schwert. Nehmen Sie niemals ein off ensichtlich beschädigtes Gerät in Betrieb. Ölbehälter Füllstand des Ölbehälters. Überprüfen Sie auch während der Arbeit, ob immer ausreichend Öl vorhanden ist. Betreiben Sie die Säge nie, wenn kein Öl vorhanden oder der Ölstand unter die min-Markierung gesunken ist (Abb. 10/Pos. B), um eine Beschädigung der Akku-Kettensäge zu vermeiden. Eine Füllung reicht im Schnitt für 15 Minuten, abhängig von den Pausen und der Belastung. Sägekette Spannung der Sägekette, Zustand der Schnei- den. Je schärfer die Sägekette ist, umso leichter und kontrollierbarer lässt sich die Akku-Kettensä- ge bedienen. Das Gleiche gilt für die Kettenspan- nung. Überprüfen Sie auch während der Arbeit alle 10 Minuten die Kettenspannung, um Ihre Sicherheit zu erhöhen! Besonders neue Sägeketten neigen zu erhöhter Ausdehnung. Kettenbremse Prüfen Sie die Funktion der Kettenbremse wie im Kapitel „Schutzvorrichtungen“ beschrieben und lösen Sie sie. Schutzkleidung Tragen Sie unbedingt die entsprechende, eng an- liegende Schutzkleidung wie Schnittschutzhose, Handschuhe und Sicherheitsschuhe. Gehörschutz und Schutzbrille. Tragen Sie bei Fäll- und Waldarbeiten unbedingt einen Schutzhelm mit integriertem Gehör- und Gesichtsschutz. Dieser bietet Schutz vor herab- fallenden Ästen und zurückschlagenden Zweigen. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 12 21.12.2021 10:44:19D

7.2 Erläuterung der richtigen Vorgehens-

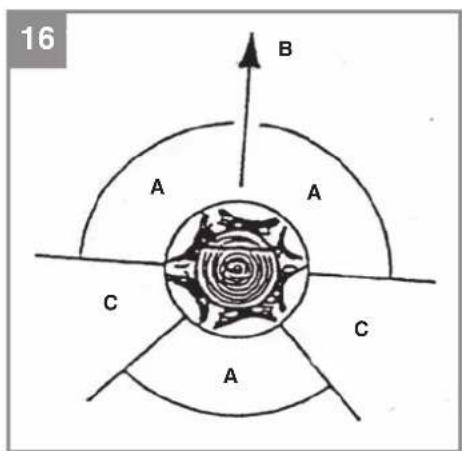

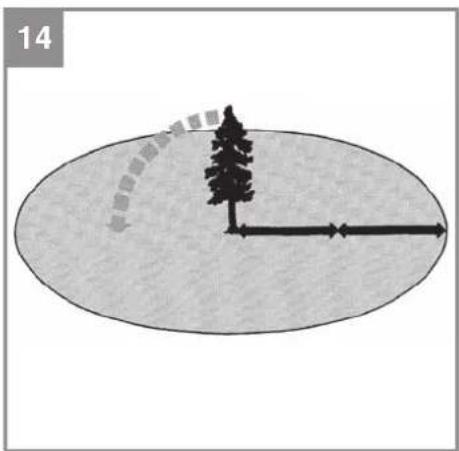

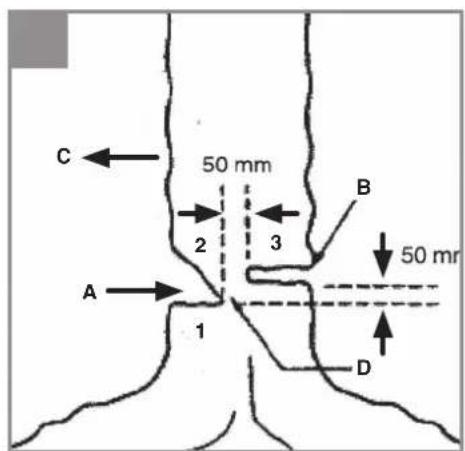

weise bei grundlegenden Arbeiten Baum fällen (Abb. 14-17) Wird von zwei oder mehreren Personen gleich- zeitig zugeschnitten und gefällt, so sollte der Ab- stand zwischen den fällenden und den zuschnei- denden Personen mindestens die doppelte Höhe des zu fällenden Baumes betragen (Abb.14). Beim Fällen von Bäumen ist darauf zu achten, dass andere Personen keiner Gefahr ausgesetzt, keine Versorgungsleitungen getroff en und keine Sachschäden verursacht werden. Sollte ein Baum mit eine Versorgungsleitung in Berührung kom- men, so ist das zuständige Energieversorgungs- unternehmen sofort in Kenntnis zu setzen. Bei Sägearbeiten am Hang muss sich der Bedie- ner der Akku-Kettensäge im Gelände oberhalb des zu fällenden Baumes aufhalten, da der Baum nach dem Fällen bergab rollen oder rutschen wird (Abb.15). Vor dem Fällen muss ein Fluchtweg geplant und wenn nötig frei gemacht werden. Der Fluchtweg muss von der erwarteten Falllinie aus schräg nach hinten wegführen, wie in der Abbildung 16 dargestellt (A=Gefahrenzone, B= Fallrichtung, C=Fluchtbereich). Vor dem Fällen sind die natürliche Neigung des Baumes, die Lage größerer Äste und die Wind- richtung in Betracht zu ziehen, um die Fallrichtung des Baumes beurteilen zu können. Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht sind vom Baum zu entfernen. Kerbschnitt setzen (Abb. 17) Sägen Sie im rechten Winkel zur Fallrichtung eine Kerbe (A) mit einer Tiefe von 1/3 des Baumdurch- messers, wie in Abbildung 17 gezeigt. Zuerst den unteren waagrechten Kerbschnitt (1) durchführen. Dadurch wird das Einklemmen der Sägekette oder der Führungsschiene beim Setzen des zwei- ten Kerbschnitts vermieden. Fällschnitt setzen (Abb. 17) Den Fällschnitt mindesten 50 mm über den waag- rechten Kerbschnitt ansetzen. Den Fällschnitt (B) parallel zum waagrechten Kerbschnitt ausführen. Den Fällschnitt nur so tief einsägen, dass noch ein Steg (Fällleiste) (D) stehen bleibt, der als Scharnier wirken kann. Der Steg verhindert, dass sich der Baum dreht und in die falsche Richtung fällt. Sägen Sie den Steg nicht durch. Bei Annähe- rung des Fällschnitts an den Steg sollte der Baum zu fallen beginnen. Wenn sich zeigt, dass der Baum möglicherweise nicht in die gewünschte Fallrichtung (C) fällt oder sich zurück neigt und die Sägekette festklemmt, den Fällschnitt unter- brechen und zur Öff nung des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststoff oder Aluminium ver- wenden. Wenn der Baum zu fallen beginnt, die Akku-Ket- tensäge aus dem Schnitt entfernen, ausschalten, ablegen und den Gefahrenbereich über den ge- planten Fluchtweg verlassen. Auf herunterfallen- de Äste achten und nicht stolpern. Entasten Hierunter versteht man das Abtrennen der Äste vom gefällten Baum. Beim Entasten größere nach unten gerichtete Äste, die den Baum stützen, vorerst stehen lassen bis der Stamm zersägt ist. Kleinere Äste gemäß der Abbildung 18 (A=Schnittrichtung beim Entasten, B=Vom Boden fernhalten! Unterstützende Äste stehen lassen, bis der Stamm zersägt wird) von unten nach oben mit einem Schnitt trennen. Äste die unter Spannung stehen, sollten von unten nach oben gesägt werden, um ein Einklemmen der Säge zu vermeiden. Baumstamm ablängen Hierunter versteht man das Teilen des gefällten Baumes in Abschnitte. Achten Sie auf Ihren si- cheren Stand und die gleichmäßige Verteilung Ih- res Körpergewichts auf beide Füße. Falls möglich sollte der Stamm durch Äste, Balken oder Keile unterlegt und gestützt sein. Folgen Sie den einfa- chen Anweisungen für leichtes Sägen. Wenn die gesamte Länge des Baumstammes gleichmäßig aufl iegt, wie in Abbildung 19 gezeigt, wird von oben her gesägt. Achten Sie dabei dar- auf nicht in den Boden zu schneiden. Wenn der Baumstamm an einem Ende aufl iegt, wie in Abbildung 20 gezeigt, zuerst 1/3 des Stammdurchmessers von der Unterseite her sä- gen (A) um Splittern zu vermeiden. Den zweiten Schnitt von oben (2/3 Durchmesser) auf Höhe des ersten Schnitts durchführen (B) (um Einklem- men zu vermeiden). Wenn der Baumstamm an beiden Enden aufl iegt, wie in Abbildung 21 gezeigt, zuerst 1/3 Stamm- durchmessers von der Oberseite her sägen um Splittern zu vermeiden (A). Den zweiten Schnitt von unten (2/3 Durchmesser) auf Höhe des ers- ten Schnitts (B) (um Einklemmen zu vermeiden) durchführen. Bei Sägearbeiten am Hang stets oberhalb des Baumstammes stehen, wie in Abbildung 15 ge- Anl_GE_LC_18_25_Li_Kit_SPK13.indb 13 21.12.2021 10:44:19D

zeigt. Um im Moment des Durchsägens die volle Kontrolle zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Griff an den Handgriff en der Akku-Kettensäge zu lösen. Darauf achten, dass die Sägekette nicht den Boden berührt. Nach Fertigstellung des Schnitts den Stillstand der Sägekette abwarten, bevor man die Akku-Kettensäge dort entfernt. Den Motor der Akku-Kettensäge immer ausschal- ten, bevor man von Baum zu Baum wechselt.

Unter dem Rückschlag versteht man das plötz- liche Hoch- und Zurückschlagen der laufenden Kettensäge. Die Ursachen sind meist das Berüh- ren des Werkstücks mit der Schwertspitze oder das Verklemmen der Sägekette. Bei einem Rückschlag treten unvermittelt große Kräfte auf. Daher reagiert die Akku-Kettensäge meist unkontrolliert. Die Folge sind oft schwerste Verletzung beim Arbeiter oder Personen im Um- feld. Besonders bei seitlichen Schnitten, Schräg- und Längsschnitten ist die Gefahr eines Rückschlags besonders groß, weil der Krallenanschlag nicht eingesetzt werden kann. Vermeiden Sie daher nach Möglichkeit solche Schnitte und arbeiten Sie besonders vorsichtig, wenn sie sich nicht ver- meiden lassen! Die Gefahr eines Rückschlages ist am größten, wenn Sie die Säge im Bereich der Schwertspitze ansetzen, weil dort die Hebelwirkung am stärks- ten ist (Abb. 22). Setzen Sie die Säge daher im- mer möglichst fl ach und nahe am Krallenschlag an (Abb.23). Warnung!

Achten Sie immer auf die richtige Ketten- spannung!

Benutzen Sie nur einwandfreie Kettensägen!

Arbeiten Sie nur mit einer vorschriftsmäßig geschärften Sägekette!

Sägen Sie nie über Schulterhöhe!

Sägen Sie nie mit der Oberkante oder Spitze des Schwertes!

Halten Sie die Akku-Kettensäge immer fest mit beiden Händen!

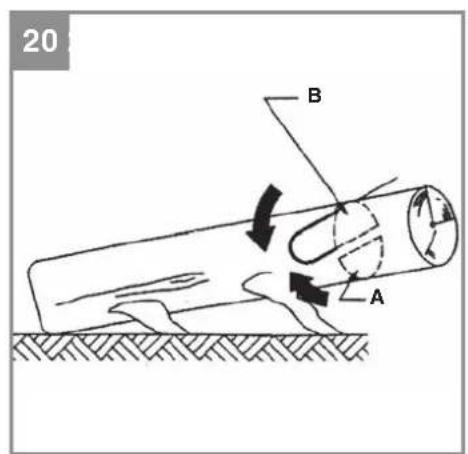

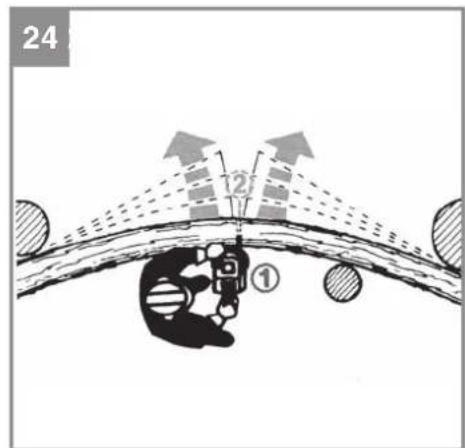

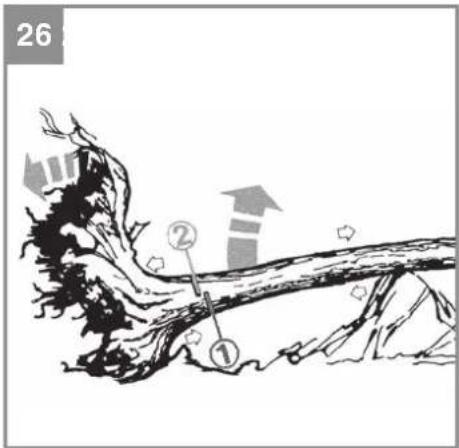

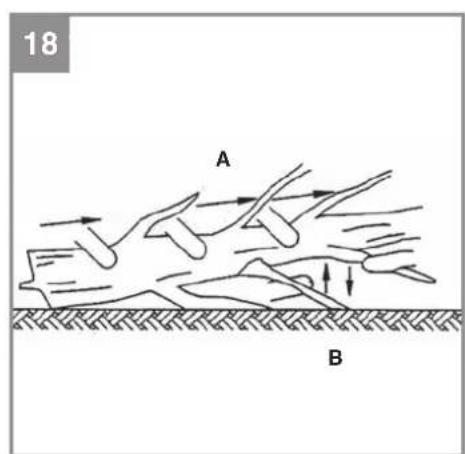

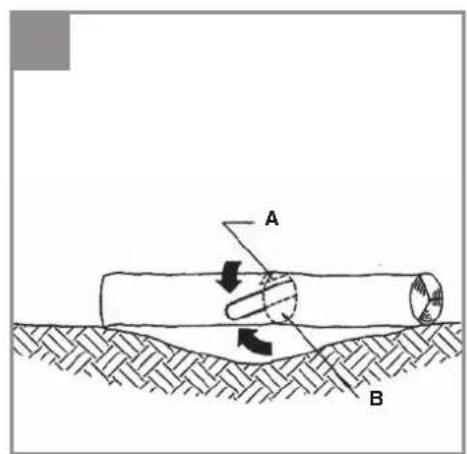

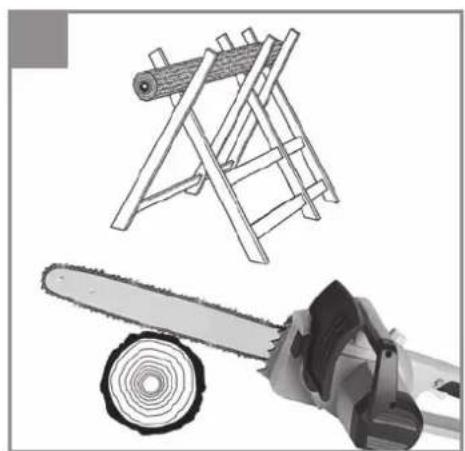

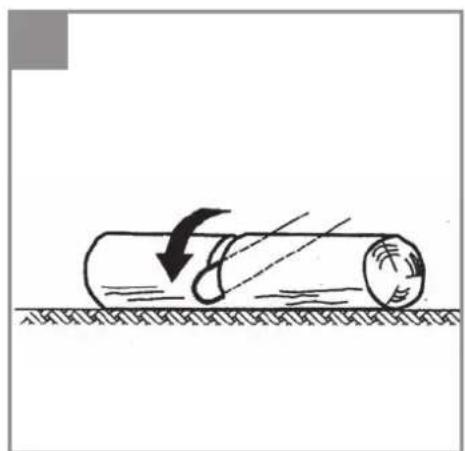

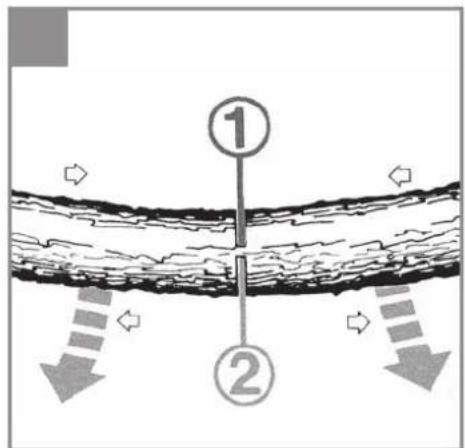

Nutzen Sie wenn möglich immer den Krallen- anschlag als Hebelpunkt Sägen von Holz unter Spannung Das Sägen von Holz, das unter Spannung steht, erfordert besondere Vorsicht! Unter Spannung stehendes Holz, das durch Sägen von der Span- nung befreit wird, reagiert bisweilen völlig unkon- trolliert. Das kann zu schwersten bis zu tödlichen Verletzung führen (Abb.24-26). Solche Arbeiten dürfen nur von ausgebildeten Fachleuten ausgeführt werden.

8. Reinigung, Wartung und

Ersatzteilbestellung Gefahr!

Vor jeder Reinigung Akku ziehen.

Tauchen Sie das Gerät zur Reinigung keines- falls in Wasser oder andere Flüssigkeiten.

Reinigen Sie regelmäßig den Spannmecha- nismus, indem Sie ihn mit Druckluft ausbla- sen oder mit einer Bürste säubern. Verwen- den Sie keine Werkzeuge zum Reinigen.

Halten Sie die Griffe ölfrei, damit Sie immer sicheren Halt haben.

Reinigen Sie das Gerät bei Bedarf mit einem feuchten Tuch und gegebenenfalls mit einem milden Spülmittel.

Wird die Akku-Kettensäge über einen länge- ren Zeitraum nicht genutzt, so entfernen Sie das Kettenöl aus dem Tank. Legen Sie die Sägekette und das Schwert kurz in ein Ölbad und wickeln Sie es danach in Ölpapier.

Sägekette und Schwert auswechseln Das Schwert muss erneuert werden, wenn

die Führungsnut des Schwerts abgenutzt ist.

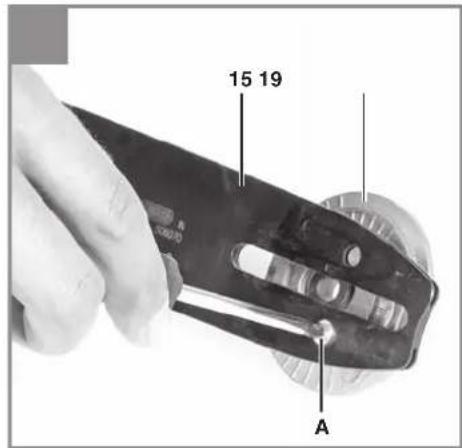

das Stirnrad im Schwert beschädigt oder ab- genutzt ist. Demontieren Sie die Adapterplatte (Pos. 19) wie in Abbildung 27 dargestellt vom Schwert. Montie- ren Sie die Adapterplatter nun am neuen Schwert. Gehen Sie hierzu wie in Kapitel „Montage von Schwert und Sägekette“ vor! Prüfen der automatischen Kettenschmierung Überprüfen Sie regelmäßig die Funktion der auto- matischen Kettenschmierung, um einer Überhit- zung und damit verbundenen Beschädigung von Schwert und Sägekette vorzubeugen. Richten Sie dazu die Schwertspitze gegen eine glatte Oberfl äche (Brett, Anschnitt eines Baumes) und lassen Sie die Akku-Kettensäge laufen. Wenn sich während dieses Vorgangs eine zuneh- mende Ölspur zeigt, arbeitet die automatische Anl_GE_LC_18_25_Li_Kit_SPK13.indb 14 21.12.2021 10:44:19D

Kettenschmierung einwandfrei. Zeigt sich keine deutliche Ölspur, lesen Sie bitte die entsprechen- den Hinweise im Kapitel „Fehlersuche“! Wenn auch diese Hinweise nicht helfen, wenden Sie sich an unseren Service oder eine ähnlich qualifi - zierte Werkstatt. Gefahr! Berühren Sie dabei nicht die Oberfl äche. Halten Sie einen ausreichenden Sicherheitsab- stand (ca. 20 cm) ein. Schärfen der Sägekette Ein eff ektives Arbeiten mit der Akku-Kettensäge ist nur möglich, wenn die Sägekette in gutem Zu- stand und scharf ist. Dadurch verringert sich auch die Gefahr eines Rückschlages. Die Sägekette kann bei jedem Fachhändler nach- geschliff en werden. Versuchen Sie nicht, die Sä- gekette selbst zu schärfen, wenn Sie nicht über ein geeignetes Werkzeug und die notwendige Erfahrung verfügen.

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden:

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com

9. Hinweise zu Umweltschutz /

Entsorgung Führen Sie das Gerät einer ordnungsgemäßen Entsorgung zu, wenn es einmal ausgedient hat. Entsorgen Sie das Gerät nicht über den Haus- müll, sondern geben Sie es im Interesse des Umweltschutzes an einer Sammelstelle für Elekt- rogeräte ab. Ihre zuständige Kommune informiert Sie gerne über Adressen und Öff nungszeiten. Geben Sie auch Verpackungsmaterialien und abgenutzte Zubehörteile an den vorgesehenen Sammelstellen ab.

Lagern Sie das Gerät und dessen Zubehör an ei- nem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lager- temperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Gerät in der Originalverpackung auf. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 15 21.12.2021 10:44:20D

Gefahr! Vor der Fehlersuche ausschalten und Akku ziehen. Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaff en können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseiti- gen können, wenden Sie sich an Ihre Service-Werkstatt. Ursache Fehler Abhilfe Kettensäge funktio- niert nicht - Rückschlagbremse ausgelöst - Keine Stromversorgung - Handschutz in Positon zurückziehen - Akku überprüfen Kettensäge arbeitet intermittierend - interner Wackelkontakt - Ein-/Ausschalter defekt - Fachwerkstatt aufsuchen - Fachwerkstatt aufsuchen Sägekette trocken - Kein Öl im Tank - Entlüftung im Öltankverschluss ver- stopft - Ölausfl usskanal verstopft - Öl nachfüllen - Öltankverschluss reiningen - Ölausfl usskanal frei machen Kettenbremse funk- tioniert nicht - Problem mit Schaltmechanismus im vorderen Handschutz - Fachwerkstatt aufsuchen Kette/Führungs- schiene heiß - Kein Öl im Tank - Entlüftung im Öltankverschluss ver- stopft - Ölausfl usskanal verstopft - Kette stumpf - Öl nachfüllen - Öltankverschluss reiningen - Ölausfl usskanal frei machen - Kette nachschleifen oder ersetzen Kettensäge rupft, vibriert oder sägt nicht richtig - Kettenspannung zu locker - Kette stumpf - Kette verschlissen - Sägezähne zeigen in die falsche Richtung - Kettenspannung einstelllen - Kette nachschleifen oder ersetzen - Kette ersetzen - Sägekette neu montieren mit Zäh- nen in korrekter Richtung Anl_GE_LC_18_25_Li_Kit_SPK13.indb 16 21.12.2021 10:44:20D

12. Anzeige Ladegerät

Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Aus Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät An Aus Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen. Aus An Der Akku ist aufgeladen und einsatzbereit. Danach wird bis zur vollständigen Ladung auf eine Schonladung um- geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade- gerät vom Netz. Blinkt Aus Anpassungsladung Das Ladegerät befi ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45° C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden. Blinkt Blinkt Fehler Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät. An An Temperaturstörung Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmen Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 17 21.12.2021 10:44:20D

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig. Technische Änderungen vorbehalten Diese Sendung enthält Lithium-Ionen-Batterien. Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand- stücks: Kontrolle und erforderlichenfalls erneutes Verpacken. Für zusätzliche Informationen rufen Sie bitte die 0049 9951 95920-66 an. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 18 21.12.2021 10:44:21D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Schwert, Akku Verbrauchsmaterial/ Verbrauchsteile* Sägekette Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu- melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 19 21.12.2021 10:44:21D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan- tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos- sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_GE_LC_18_25_Li_Kit_SPK13.indb 20 21.12.2021 10:44:21D

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfüg- barkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes Service-Partnernetz. Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.Einhell ServiceEschenstraße 694405 Landau an der IsarTelefon: 09951 - 959 2000Telefax: 09951 - 959 1700E-Mail: Service-DE@Einhell.comWir freuen uns auf Ihren Besuch unter Sehr geehrte Kundin, sehr geehrter Kunde, LIEBE MÖGLICHMACHER, Einhell-Service.com
