INSTRUKCJA OBSŁUGI GELC 1825 LiSolo EINHELL

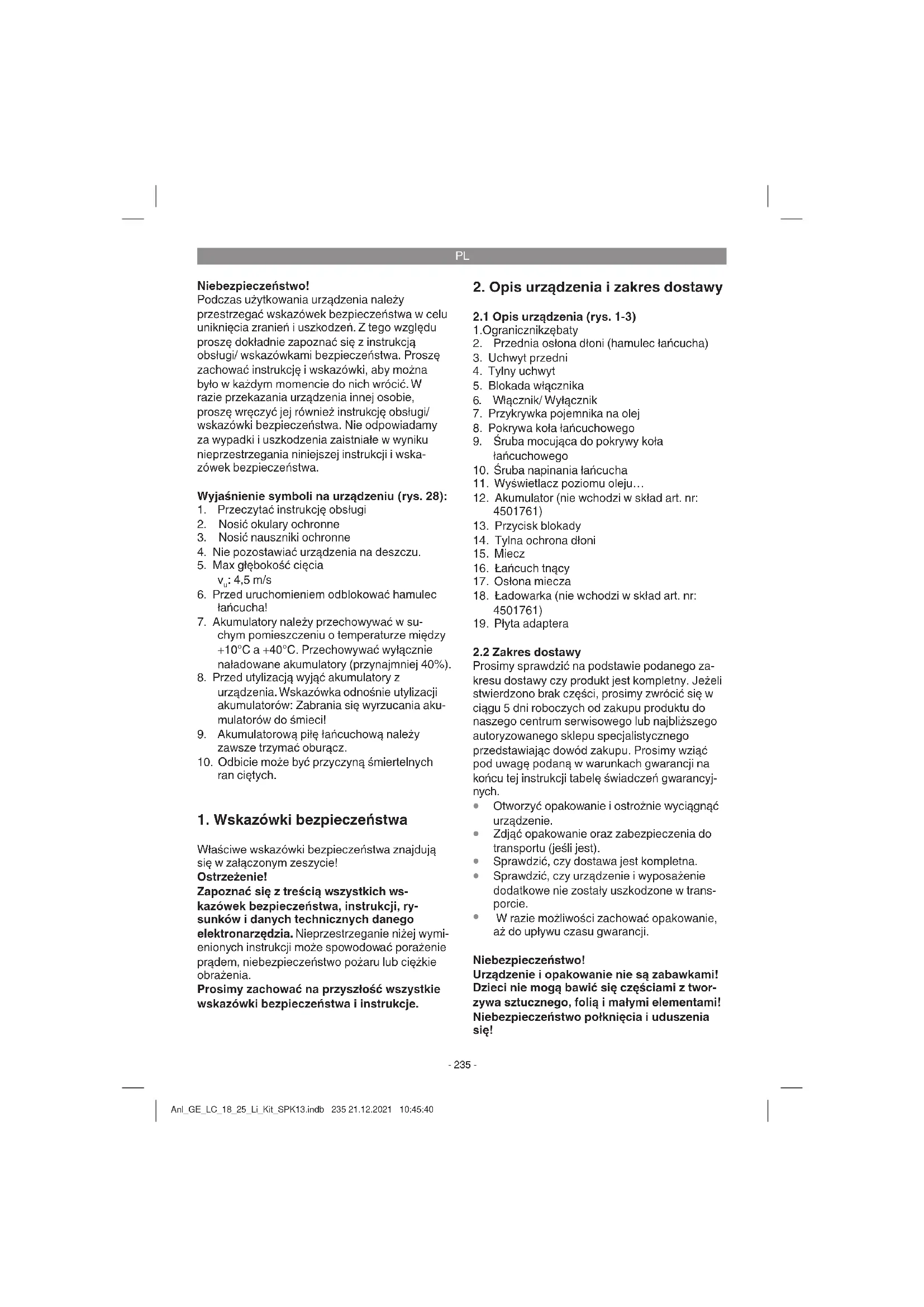

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa. Wyjaśnienie symboli na urządzeniu (rys. 28):

1. Przeczytać instrukcję obsługi

4. Nie pozostawiać urządzenia na deszczu.

5. Max głębokość cięcia

6. Przed uruchomieniem odblokować hamulec

7. Akumulatory należy przechowywać w su-

chym pomieszczeniu o temperaturze między +10°C a +40°C. Przechowywać wyłącznie naładowane akumulatory (przynajmniej 40%).

8. Przed utylizacją wyjąć akumulatory z

urządzenia. Wskazówka odnośnie utylizacji akumulatorów: Zabrania się wyrzucania aku- mulatorów do śmieci!

9. Akumulatorową piłę łańcuchową należy

zawsze trzymać oburącz.

10. Odbicie może być przyczyną śmiertelnych

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie! Ostrzeżenie! Zapoznać się z treścią wszystkich ws- kazówek bezpieczeństwa, instrukcji, ry- sunków i danych technicznych danego elektronarzędzia. Nieprzestrzeganie niżej wymi- enionych instrukcji może spowodować porażenie prądem, niebezpieczeństwo pożaru lub ciężkie obrażenia. Prosimy zachować na przyszłość wszystkie wskazówki bezpieczeństwa i instrukcje.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1-3)

1. Ogranicznik zębaty

2. Przednia osłona dłoni (hamulec łańcucha)

5. Blokada włącznika

6. Włącznik/ Wyłącznik

7. Przykrywka pojemnika na olej

8. Pokrywa koła łańcuchowego

9. Śruba mocująca do pokrywy koła

10. Śruba napinania łańcucha

11. Wyświetlacz poziomu oleju…

12. Akumulator (nie wchodzi w skład art. nr:

14. Tylna ochrona dłoni

18. Ładowarka (nie wchodzi w skład art. nr:

Prosimy sprawdzić na podstawie podanego za- kresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub najbliższego autoryzowanego sklepu specjalistycznego przedstawiając dowód zakupu. Prosimy wziąć pod uwagę podaną w warunkach gwarancji na końcu tej instrukcji tabelę świadczeń gwarancyj- nych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się! Anl_GE_LC_18_25_Li_Kit_SPK13.indb 235 21.12.2021 10:45:40PL

Instrukcją oryginalną

Wskazówki bezpieczeństwa

3. Użycie zgodne z przeznaczeniem

Akumulatorowa piła łańcuchowa przeznaczona jest do ścinania małych drzew oraz do cięcia pni, gałęzi, belek drewnianych, desek itp. i może być stosowana do wykonywania cięć wzdłużnych i poprzecznych. Nie nadaje się do cięcia innych materiałów niż drewno. Urządzenie używać tylko zgodnie z jego przezna- czeniem. Każde użycie, odbiegające od opisan- ego w niniejszej instrukcji jest niezgodne z przez- naczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowe- go, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

Napięcie zasilania silnika: ...................... 18 V DC Prędkość obrotowa biegu jałowego n

: ....................................2400 obr./min Napięcie wyjściowe ładowarki: ............... 20 V DC Prąd wyjściowy ładowarki: .............................3 A Napięcie znamionowe ładowarki: ............................ 200-250V~ 50-60Hz Typ akumulatora: ........................... litowo-jonowy Liczba ogniw akumulatora: ............................... 5 Pojemność akumulatora: .............................. 3 Ah Długość miecza ..................................... 250 mm Maks. długość cięcia.: ............................ 230 mm Prędkość cięcia nominalnej liczbie obrotów: ........................................4,5 m/s Pojemność zbiornika oleju: ........................200 ml Waga .................................................. ok. 2,6 kg Typ łańcucha ..........................Oregon 90PX040X ........................................... Kangxin 3/8.04340S Typ miecza ........................ Oregon 104MLEA041 ....................................... Kangxin AP10-40437P Niebezpieczeństwo! Hałas i wibracje Hałas i wibracje zostały zmierzone zgodnie z normą EN 62841-1; EN EN 62841-4-1. Poziom ciśnienia akustycznego L

.......................................2,88 dB Gwarantowany poziom mocy akustycznej L

: .......................... 100 dB(A) Nosić nauszniki ochronne. Oddziaływanie hałasu może spowodować utratę słuchu. Wartości całkowite drgań (suma wektorowa 3 kierunków) mierzone są zgodnie z normą EN EN 62841-1; EN EN 62841-4-1. Uchwyt pod obciążeniem Wartość emisji drgań - przedni uchwyt:

Wartość emisji drgań - tylny uchwyt:

Podane wartości emisji drgań i emisji hałasu zostały zmierzone według znormalizowanych procedur i mogą służyć jako podstawa do porów- nywania urządzeń elektrycznych. Podane wartości emisji drgań i emisji hałasu mogą również być wykorzystywane do wstępnej oceny obciążeń. Ostrzeżenie: Faktyczne wartości emisji drgań i hałasu pod- czas pracy z urządzeniem mogą odbiegać od podanych wartości i zależą ona od sposobu użytkowania elektronarzędzia, w szczególności od właściwości przedmiotu, który poddawany jest obróbce. Ograniczać powstawanie hałasu i wibracji do minimum!

Używać wyłącznie urządzeń bez uszkodzeń.

Regularnie czyścić urządzenie.

Dopasować własny sposób pracy do urządzenia.

Nie przeciążać urządzenia.

W razie potrzeby kontrolować urządzenie.

Nie włączać urządzenia, jeśli nie będzie używane.

5. Przed uruchomieniem

Ostrzeżenie! Przed rozpoczęciem ustawień na urządzeniu należy zawsze najpierw wyjąć akumulator z urządzenia. Niebezpieczeństwo! Włożyć akumulator dopie- ro gdy piła łańcuchowa będzie całkowicie zmon- towana i napięcie łańcucha będzie odpowiednio wyregulowane. Aby zapobiec obrażeniom należy zawsze podczas prac na pile łańcuchowej nosić rękawice ochronne.

5.1 Montaż miecza i łańcucha

Ostrożnie rozpakować wszystkie części i sprawdzić, czy dostarczone urządzenie jest kompletne (rys. 2-3).

Odkręcić śrubę mocującą pokrywy koła łańcuchowego (9) (rys. 4).

Zdjąć pokrywę koła łańcuchowego (8) (rys. 5).

Włożyć łańcuch (16) w rowek dookoła miecza (15) tak jak przedstawiono na rysunku (rys. 6a / poz. A).

Włożyć miecz i łańcuch w mocowanie w aku- mulatorowej pile łańcuchowej tak jak prze- dstawiono na rysunku. Przeciągnąć przy tym łańcuch wokół zębnika (rys. 6b i 6c / poz. B).

Nałożyć pokrywę koła łańcuchowego i zamocować śrubą mocującą (9) (rys. 7). Uwa- ga! Śrubę mocującą należy mocno dokręcić dopiero po wyregulowaniu naciągu łańcucha (patrz punkt 5.2.).

5.2 Napinanie łańcucha

Ostrzeżenie! Przed przystąpieniem do kon- troli i regulacji urządzenia należy zawsze na- jpierw wyjąć z niego akumulator. Aby zapobiec obrażeniom należy zawsze podczas prac na pile łańcuchowej nosić rękawice ochronne.

Poluzować śrubę mocującą pokrywy koła łańcuchowego (Rys. 4).

Ustawić napięcie łańcucha śrubą podtrzymującą łańcuch (Rys. 8/ Poz. 10). Przekręcanie w prawo podwyższa napięcie łańcucha, przekręcanie w lewo obniża napięcie łańcucha. Łańcuch tnący jest pop- rawnie napięty, jeśli może zostać podniesiony w środku miecza na ok. 3-4 mm (Rys. 9).

Przykręcić śrubę mocującą pokrywy koła łańcuchowego (Rys. 7). Uwaga! Wszystkie ogniwa łańcucha zgod- nie z porządkiem muszą znajdować się w prowadzącym rowku miecza. Wskazówki do napinania łańcucha: Aby zapewnić bezpieczne użytkowanie, łańcuch tnący powinien być odpowiednio napięty. Opty- malne napięcie rozpozna się, kiedy można będzie podnieść łańcuch tnący w środku miecza o 3-4 mm. Ponieważ łańcuch tną cy rozgrzewa się poprzez piłowanie i przez to jego długość się zmienia, należy co 10 minut sprawdzać napięcie łańcucha i regulować je przy użytkowaniu. To obowiązuje szczególnie w przypadku nowych łańcuchów tnących. Po zakończonej pracy proszę poluzować łańcuch tnący, ponieważ skraca się przy wychładzaniu. To zapobiega szkodom na łańcuchu.

5.3 Smarowanie łańcucha

Ostrzeżenie! Przed przystąpieniem do kon- troli i regulacji urządzenia należy zawsze na- jpierw wyjąć z niego akumulator. Aby zapobiec obrażeniom należy zawsze podczas prac na pile łańcuchowej nosić rękawice ochronne. Uwaga! Nigdy nie używać łańcucha bez oliwie- nia! Użycie piły łańcuchowej bez oliwienia lub poniżej minimalnego oznaczenia poziomu oleju (Rys. 10/ Poz. B) prowadzi do uszkodzenia piły łańcuchowej. Uwaga! Należy zwrócić uwagę na temperaturę. Różne temperatury otoczenia wymagają smarów z różnorodną lepkością. Przy niskich temperatu- rach potrzebne są oleje rzadkie ( niska lepkość ), ażeby móc wytworzyć wystarczającą warstewkę smaru. Jeśli zużyje się ten sam olej w lecie, zosta- nie on rozcieńczony przez wysokie temperatury. Przez to warstewka smaru może się oderwać, łańcuch przegrzeje się i może zostać uszkodzony. Oprócz tego olej smarowy spala się i prowadzi do niepotrzebnego obciążenia materiałami szkod- liwymi. Napełnienie pojemnika na olej:

Piłę łańcuchową położyć na płaskiej po- wierzchni.

Wyczyścić obszar wokół pokrywy pojem- nika na olej (Rys. 10/Poz. A) i następnie go otworzyć.

Napełnić zbiornik olejem do łańcuchów. Proszę uważać przy tym, żeby nie wpadły do zbiornika żadne nieczystości, a przez to dys- za olejowa nie została zatkana.

5.4 Ładowanie akumulatora litowego

(rys. 11-12) Akumulator jest zabezpieczony przed całkowitym rozładowaniem. Wbudowany wyłącznik zabezpieczający automatycznie wyłącza urządzenie, jeśli akumulator jest rozładowany. Ostrzeżenie! Nie uruchamiać włącznika/ wyłącznika, jeśli wyłącznik zabezpieczający wyłączył urządzenie. Może to doprowadzić do uszkodzenia akumulatora.

1. Przyciskając w dół przycisk blokady (13)

wyciągnąć akumulator z rączki urządzenia.

2. Sprawdzić, czy napięcie na tabliczce znamio-

nowej ładowarki jest zgodne z napięciem sie- ciowym. Włożyć wtyczkę zasilania ładowarki (18) do gniazdka. Zielona dioda LED zaczyna migać.

3. Nasunąć akumulator na ładowarkę.

W tabeli w punkcie 12 (Wskazania diod na ładowarce) objaśniono znaczenie wskazań diod na ładowarce. Jeśli ładowanie akumulatora nie jest możliwe, proszę sprawdzić:

czy jest napięcie w gniazdku.

czy styk z kontaktem ładowarki jest prawidłowy. Jeśli ładowanie akumulatora nadal nie jest możliwe, prosimy przesłać na adres naszego ser- wisu obsługi klientów

ładowarkę i adapter ładowania

oraz akumulator. Aby zapewnić odpowiednią przesyłkę urządzenia, prosimy skontaktować się z nas- zym serwisem obsługi klienta lub punktem sprzedaży, w którym nabyto urządzenie. Przy wysyłce lub utylizacji akumulatorów lub urządzeń akumulatorowych zwracać uwagę na to, aby były pojedynczo zapakowane w plastikowy worek, aby uniknąć zwarcia i pożaru! Odpowiednie i regularne ładowanie akumulatora zapewnia jego długą żywotność. Ładowanie jest konieczne, jeśli stwierdzi się, że moc urządzenia się zmniejsza. Nie rozładowywać całkowicie akumulatora. Prowadzi to do uszkodzenia aku- mulatora!

5.5 Wskaźnik poziomu naładowania akumula-

tora (rys. 12) Przycisnąć przełącznik wskaźnika poziomu naładowania akumulatora (A). Wskaźnik poziomu naładowania akumulatora (B) sygnalizuje stan naładowania akumulatora za pomocą 3 diod LED. Wszystkie 3 diody LED się świecą: Akumulator jest całkowicie naładowany. Świecą się 1 lub 2 diody LED Wystarczający do pracy poziom naładowania akumulatora. 1 dioda LED miga: Akumulator jest rozładowany, należy naładować akumulator. Wszystkie diody LED migają: Temperatura akumulatora poniżej wartości mi- nimalnej. Odłączyć akumulator od ładowarki i pozostawić go na jeden dzień w temperaturze pokojowej. Jeżeli błąd się powtórzy, oznacza to, że akumulator został głęboko rozładowany i jest uszkodzony. Wyjąć akumulator z urządzenia. Zab- rania się używania lub ładowania uszkodzonych akumulatorów.

6.1 Włącznik / Wyłącznik

Włożyć akumulator w urządzenie.

Proszę chwycić uchwyty obiema rękoma, jak przedstawiono na rys. 13 (Kciuki pod uchwy- tem).

Proszę wcisnąć i trzymać blokadę włącznika (Rys. 1, Poz. 5).

Uruchomić piłę łańcuchową włącznikiem/ wyłącznikiem (Rys. 1, Poz. 6). Wyłączanie. Puścić włącznik/ wyłącznik (Rys. 1, Poz. 6). Wbudowane hamulce prowadzą do zatrzymania obracającego się łańcucha tnącego w krótkim czasie. Proszę zawsze wyciągnąć wtyczkę z sieci, jeśli praca została przerwana. Uwaga! Przenosić piłę trzymając za przed- ni uchwyt! Jeśli podłączoną piłę będzie się przenosiło trzymając za tylny uchwyt, może się zdarzyć że jednocześnie naciśnie się blokadę Anl_GE_LC_18_25_Li_Kit_SPK13.indb 238 21.12.2021 10:45:41PL

włącznika i włącznik/ wyłącznik, piła łańcuchowa uruchomi się.

6.2 Elementy zabezpieczające

Hamulec silnika Silnik zatrzymuje łańcuch tnący, jak tylko włącznik/ wyłącznik (Rys. 1/Poz. 6) zostaje pus- zony lub dopływ prądu zostaje przerwany. Dzięki temu niebezpieczeństwo skaleczenia przez pracujący łańcuch zostaje wyraźnie zmniejszone. Hamulec łańcucha Hamulec łańcucha jest mechanizmem ochronnym, który uruchomiony zostaje przez przednią osłonę dłoni (Rys. 1, Poz. 2). Jeśli piła łańcuchowa zostaje odrzucona, uruchamia się hamulec łańcucha i zatrzymuje piłę łańcuchową w mniej niż 0,1 sekundy. Proszę regularnie sprawdzać funkcjonowanie hamulca łańcucha. Proszę przechylić przy tym przednią ochronę dłoni do przodu i włączyć na krótko piłę łańcuchową. (Rys. 1/ Poz. 2). Piła łańcuchowa nie powinna osiągnąć najwyższych obrotów. Cofnąć przednią ochronę dłoni do momentu aż zaskoczy, aby poluzować hamulec łańcucha (Rys. 1/ Poz. 2). Uwaga! Proszę nie używać piły, jeśli urządzenia ochronne nie funkcjonują bez zarzutu. Proszę nie próbować naprawiać samemu istotnych dla bezpieczeństwa narzędzi ochronnych, tylko zwrócić się z tym do autoryzowanego serwisu. Ochrona dłoni Przednia ochrona dłoni ( odpowiadająca hamul- cowi łańcucha) (Rys. 1/Poz.2) i tylna ochrona dłoni (Rys. 2/Poz. 14) chronią palce przed ska- leczeniami podczas kontaktu z łańcuchem, jeśli zerwie się w związku z przeciążeniem.

7. Praca piłą łańcuchową

By móc bezpieczniej pracować, proszę przed każdym użyciem sprawdzić następujące punkty: Stan piły łańcuchowej Przed rozpoczęciem pracy proszę sprawdzić piłę łańcuchową: uszkodzenia na obudowie, kabel sieciowy, łańcuch piły i miecz. Nigdy nie używać widocznie uszkodzonego urządzenia. Zbiornik oleju Poziom zbiornika oleju. Proszę sprawdzać także podczas pracy, czy jest wystarczająca ilość oleju. Aby uniknąć uszkodzenia piły łańcuchowej, nig- dy nie używać piły, kiedy nie ma oleju lub kiedy jego poziom spadł poniżej minimum oznaczenia( Rys. 10/Poz. B). Jedno napełnienie wystarcza przeciętnie na 15 minut, w zależności od przerw i obciążenia. Łańcuch tnący Napinanie łańcucha piły, stan cięć. Im ostrzej- szy jest łańcuch piły, tym łatwiej i z większą kontrolą obsługuje się piłę łańcuchową. To samo obowiązuje w przypadku napięcia łańcucha. Aby zwiększyć pewność, proszę podczas pracy co 10 minut sprawdzać napięcie łańcucha. Szcze- gólnie nowe łańcuchy tną ce mają skłonność do rozciągania. Hamulec łańcucha Proszę sprawdzić funkcjonowanie hamulca łańcucha, jak zostało opisane w rozdziale „ Urządzenia zabezpieczające“ i poluzować go. Odzież ochronna Proszę koniecznie nosić odpowiednią, ściśle przylegającą odzież ochronną taką jak spodnie ochronne, rękawiczki i obuwie antypoślizgowe. Nauszniki ochronne i okulary ochronne. Proszę koniecznie nosić kask ochronny z wbudowaną ochroną twarzy i nausznikami ochronnymi przy pracach w lesie i ścinaniu drzew. To daję ochronę przed spadającymi i uderzającymi gałęziami.

7.2 Objaśnienie właściwego sposobu

postępowania przy pracach podsta- wowych. Ścinanie drzew (Rys. 14-17) W czasie wykonywania prac cięcia przez 2 lub więcej osób, odległość pomiędzy tymi osobami powinna wynosić podwójną wysokość ścinanego drzewa (Rys. 14). W przypadku ścinania drzew należy zwrócić uwagę na to, żeby inne osoby nie były narażone na niebezpieczeństwo, możliwość kontaktu z przewodem zasilającym oraz by nie zostały spowodowane żadne szkody material- ne. W przypadku gdy drzewo poruszy przewód zasilający, należy natychmiast powiadomić przedsiębiorstwo energetyczne. W czasie piłowania na pagórku osoba obsługująca piłę łańcuchową nie może Anl_GE_LC_18_25_Li_Kit_SPK13.indb 239 21.12.2021 10:45:41PL

przebywać powyżej ścinanego drzewa, ponieważ drzewo może stoczyć się z góry lub się obsunąć (Rys. 15). Przed cięciem powinna zostać zapla- nowana droga ucieczki i jeśli to koniecznie po- winna zostać udostępniona. Droga ewakuacyjna powinna być poprowadzona z ukosu na tył przed oczekiwaną linią spadku, jak przedstawiono na rys. 16 ( A - Strefa niebezpieczeństwa, B – Kie- runek spadku, C- Obszar ewakuacyjny). Przed cięciem należy ocenić kierunek upadku drzewa ze względu na naturalne pochylenie drze- wa, położenie większych gałęzi oraz kierunek wi- atru. Nieczystości, kamienie, luźna kora, gałęzie, igły, druty powinny być oddalone od drzewa. Nacinanie drzewa. (Rys. 17) Jak pokazuje rysunek 17, proszę nadpiłować drzewo (A) z prawej strony do kierunku upad- ku na głębokość 1/3 jego średnicy. Najpierw przeprowadzić niższe poziome nacinanie (1). Przez to uniknie się zakleszczenia łańcucha piły lub prowadnicy przy kolejnym nacinaniu. Ścinanie (Rys. 17). Ścinać co najmniej 50 mm ponad przeprowadzo- nym wcześniej poziomem nacinania. Cięcie (B) przeprowadzić równolegle do wcześniejszego poziomego nacięcia. Dopiłowywać tak głęboko, aż zostanie tylko trzpień (D), który będzie funkcjonował jako za- wias. Trzpień zapobiega obracaniu się drzewa i zmiany kierunku spadania. Nie należy przecinać trzpienia. W razie zbliżenia cięcia do trzpienia, drzewo powinno zacząć opadać. Jeśli okażę się, że drzewo nie upada w pożądanym kierunku (C) lub nagina się w drugą stronę i zakleszcza piłę łańcuchową, należy przerwać cięcie i użyć twor- zyw sztucznych lub aluminium w celu otwarcia cięcia i skierowania drzewa w pożądanym kierun- ku spadku. Jeśli drzewo zacznie upadać, należy zakończyć piłowanie, odłożyć piłę i opuścić niebezpie- czne miejsce zaplanowaną wcześniej droga ewakuacyjną. Uważać na spadające gałęzie i nie potykać się. Pod tym rozumie się oddzielenie gałęzi od ściętych drzew. Przy okrzesywaniu większych gałęzi skierowanych w dół, podpierających drzewo należy pozostawić czynność do czasu, aż pień zostanie przepiłowany. Mniejsze gałęzie odcinać zgodne z rysunkiem 18 ( A – Kierunek cięcia przy okrzesywaniu, B - Trzymać z dala od podłoża). Podtrzymujące gałęzie pozostawić, aż pień zostanie przepiłowany i przeciąć z dołu do góry. Gałęzie, które znajdują się pod naprężeniem powinny zostać ścięte z dołu do góry w celu uniknięcia zakleszczenia piły. Cięcie pnia drzewa Przez cięcie pnia drzewa rozumie się dzielenie na kawałki ściętego drzewa. Proszę zwrócić uwagę na bezpieczne ustawienie i równoległe rozdzielenie wagi ciała na obydwu stopach. Jeśli jest to możliwe, pień powinien być podparty prze gałęzie, belki, kliny. Dokładnie przestrzegać ws- kazówek lekkiego piłowania.. Jeżeli cała długość pnia położona jest równolegle, to należy piłować od góry, jak przedstawiono na rysunku 19. Proszę zwrócić uwagę, aby nie piłować przy tym podłoża. Kiedy pień położony jest na samym końcu, jak przedstawiono na rysunku 20, należy najpierw piłować 1/3 długości średnicy (A), aby uniknąć odłamków. Drugie cięcie przeprowadzić od góry na wysokości pierwszego cięcia(2/3 średnicy) (B) w celu uniknięcia zakleszczenia. Kiedy pień położony jest na obu końcach, jak przedstawiono na rysunku 21, należy najpierw piłować 1/3 długości średnicy od góry (A), aby uniknąć odłamków. Drugie cięcie przeprowadzić od dołu na wysokości pierwszego cięcia( 2/3 średnicy) (B) w celu uniknięcia zakleszczenia. Przy piłowaniu na pagórku zawsze stać powyżej pnia drzewa, tak jak przedstawia rysunek 15. Aby mieć pełna kontrolę w momencie piłowania, należy przed końcem cięcia zredukować nacisk, dalej mocno trzymając uchwyt piły łańcuchowej. Zwrócić uwagę na to, aby piła łańcuchowa nie dotykała podłoża. Po zakończeniu cięcia odczekać do zatrzymania łańcucha, zanim piła zostanie odłożona. Zawsze wyłączać silnik piły łańcuchowej przed przejściem z jednego drzewa do drugiego.

Pod pojęciem odbicie rozumie się nagłe odrzuce- nie do góry i do tyłu pracującej piły łańcuchowej. Przyczyną tego jest najczęściej kontakt obra- bianego przedmiotu z końcówką miecza lub zablokowanie łańcucha tnącego. Przy odbiciu wyzwalana jest duża moc. Z tego względu piła łańcuchowa reaguje najczęściej bez kontroli. Następstwem tego są często ciężkie skalecze- nia osoby obsługującej urządzenie lub osób znajdujących się w pobliżu. Dużę Szczególnie duże niebezpieczeństwo odbicia istnieje przy Anl_GE_LC_18_25_Li_Kit_SPK13.indb 240 21.12.2021 10:45:41PL

bocznych, ukośnych i długich cięciach, ponieważ wtedy ogranicznik zębaty nie może zostać użyty. Z tego powodu proszę unikać takich cięć i pracować szczególnie ostrożnie, gdy są one ko- nieczne do przeprowadzenia. Największe niebezpieczeństwo odbicia powstaje, kiedy używa się końcówki miecza. W tym obszar- ze działania dźwigni są najsilniejsze (Rys. 22). Z tego względu proszę położyć piłę możliwie płasko i blisko ogranicznika zębatego (Rys. 23). Uwaga!

Proszę zawsze zwracać uwagę na poprawne napięcie łańcucha!

Używać tylko pił łańcuchowych działających bez zarzutu!

Pracować tylko odpowiednio naostrzonym łańcuchem tnącym!

Nigdy nie piłować powyżej wysokości ramion!

Nigdy nie piłować najwyższym punktem lub końcówką miecza!

Zawsze obiema rękami mocno trzymać piłę łańcuchową!

Zawsze, kiedy to możliwe używać ograniczni- ka zębatego jako punktu dźwigni. Piłowanie napiętego drewna Piłowanie napiętego drewna wymaga szczegól- nej ostrożności! Napięte drewno w momencie przecięcia reaguje czasem całkowicie bez kontro- li. Może to doprowadzić do ciężkich i śmiertelnych obrażeń (Rys. 24-26). Takie prace powinny być wykonywane tylko przez wykwalifi kowanych specjalistów.

8. Czyszczenie, konserwacja i

zamawianie części zamiennych Niebezpieczeństwo!

Zawsze przed czyszczeniem urządzenia wyjąć z niego akumulator.

W celu czyszczenia w żadnym wypadku nie zanurzać urządzenia w wodzie lub innych cie- czach.

Należy regularnie czyścić mechanizm napi- nania czyszcząc go sprężonym powietrzem lub szczotką. Nie należy używać narzędzi podczas czyszczenia.

Aby bezpiecznie trzymać narzędzie, uchwyty nie mogą być zanieczyszczone olejem.

W razie potrzeby urządzenie czyścić mokrą ściereczką lub ewentualnie delikatnym środkiem do mycia.

Jeśli piła łańcuchowa nie była używana przez dłuższy okres czasu, należy wylać olej z po- jemnika. Należy położyć na chwilę łańcuch tnący i miecz w oleju, po czym zwinąć w pa- pier.

Wymiana łańcucha tnącego i miecza Miecz musi zostać wymieniony, jeśli

prowadzący rowek miecza jest zużyty,

koło zębate miecza jest uszkodzone lub zużyte. Zdemontować z miecza płytę adaptera (rys.

19) tak jak pokazano na rys. 27. Następnie

zamontować płytę adaptera na nowym mieczu. W tym celu postępować według wskazówek umiesz- czonych w rozdziale „Montaż miecza i łańcucha“! Kontrola automatycznego smarowania łańcucha Należy regularnie kontrolować funkcjonowanie automatycznego smarowania łańcucha, aby za- pobiec przegrzaniu i związanym z tym uszkodze- niem miecza i łańcucha tnącego. Ustawić ostrze miecza w kierunku płaskiej powierzchni (deska, element drzewa) i uruchomić piłę łańcuchową. Automatyczne smarowanie łańcucha działa bez zarzutu, jeśli w czasie wykonywania tej czynności pokazuje się wzrastający ślad oleju. Jeśli jednak tak się nie dzieje, należy przeczytać odpowiednie wskazówki w rozdziale „ Wyszukiwanie usterek”! Jeśli te wskazówki również nie pomagają, proszę zwrócić się do autoryzowanego serwisu. Uwaga! Nie dotykać przy tym powierzchni. Należy zachować odpowiedni odstęp bezpieczeństwa (ok. 20 cm). Ostrzenie łańcucha tnącego Efektywna praca piły łańcuchowej jest możliwa tylko wtedy, gdy łańcuch jest w dobrym stanie i jest ostry. Dzięki temu zmniejsza się również niebezpieczeństwo odbicia. Łańcuch tnący może być naostrzony w punkcie sprzedaży. Nie należy samemu ostrzyć łańcucha tnącego, jeśli nie dysponuje się odpowiednim doświadczeniem i nie posiada się odpowiednich narzędzi. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 241 21.12.2021 10:45:41PL

8.3 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer części zamiennej Aktualne ceny artykułów i informacje znajdują się na stronie: www.Einhell-Service.com

9. Wskazówki do ochrony

środowiska / Usuwanie odpadów Jeśli sprzęt jest juz zużyty, oddać go do punktu zbiórki w celu recyklingu. Odciąć kabel sieciowy w celu uniknięcia niewłaściwego użycia. W celu ochrony środowiska nie wyrzucać narzędzia do śmieci, tylko oddać narzędzie do punktu zbiorczego elektronarzędzi. W razie potrzeby skontaktować się z odpowiednim urzędem, który poinformuje o adresach i godzinach otwarcia ta- kich punktów. W punktach zbiorczych należy pozostawić także opakowania i zużyty osprzęt.

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30˚C. Przechowywać urządzenie w oryginal- nym opakowaniu. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 242 21.12.2021 10:45:42PL

11. Wyszukiwanie usterek

Niebezpieczeństwo! Przed przystąpieniem do wyszukiwania usterek wyłączyć urządzenie i wyjąć akumulator. Następująca tabela przedstawia oznaki błędów i sposoby jakimi je można usunąć, kiedy urządzanie nie działa prawidłowo. Jeśli nie można ustalić I usunąć problemu, należy zwrócić się do serwisu. Przyczyna Błąd Sposób usunięcia Piła łańcuchowa nie działa - Zadziałał hamulec przeciwodrzu- towy - Brak zasilania energią elektryczną - Cofnąć osłonę dłoni w żądane położenie - Sprawdzić akumulator Piła łańcuchowa pracuje w sposób przerywany - Wewnętrzny styk chwiejny - Uszkodzony włącznik/wyłącznik - Skontaktować się z warsztatem specjalistycznym - Skontaktować się z warsztatem specjalistycznym Łańcuch tnący nie naoliwiony - Brak oleju w pojemniku - Zatkane odpowietrzanie w zamknięciu zbiornika oleju - Zatkany kanał wypływu oleju - Napełnić olej - Wyczyścić zamknięcie zbiornika oleju - Wyczyścić kanał wypływu oleju Hamulec łańcucha nie funkcjonuje - Problemy z włączaniem w przedniej ochronie dłoni - Skontaktować się z autoryzowanym serwisem Łańcuch/szyny prowadzące na- grzane - Brak oleju w pojemniku - Zatkane odpowietrzanie w zamknięciu zbiornika oleju - Zatkany kanał wypływu oleju - Stępiony łańcuch - Napełnić olej - Wyczyścić zamknięcie zbiornika oleju - Wyczyścić kanał wypływu oleju - Łańcuch naostrzyć lub wymienić Piła łańcuchowa szarpie, wibruje i niewłaściwie tnie - Za luźne naprężenie łańcucha - Stępiony łańcuch - Zużyty łańcuch - Oczka łańcucha tnącego ustawione w złym kierunku - Ustawić naprężenie łańcucha - Łańcuch naostrzyć lub wymienić - Wymienić łańcuch - Zamontować na nowo łańcuch tnący z odpowiednim ustawieniem Anl_GE_LC_18_25_Li_Kit_SPK13.indb 243 21.12.2021 10:45:42PL

12. Wskazania diod na ładowarce

Stan diod Znaczenie i postępowanie Czerwona dioda LED Zielona di- oda LED nie świeci się miga Stan gotowości Ładowarka podłączona jest do sieci i znajduje się w stanie gotowości. Brak akumulatora w ładowarce. świeci się nie świeci się Ładowanie Trwa ładowanie akumulatora w przyspieszonym trybie. Informacje odnośnie czasu ładowania znajdują na ładowarce. Wskazówka! W zależności od aktualnego poziomu naładowania akumu- latora faktyczny czas ładowania może odbiegać od podanego. nie świeci się świeci się Akumulator jest naładowany i jest gotowy do użytku. Następnie ładowarka przełącza się automatycznie na proces ładowania ochronnego, który trwa aż do całkowitego naładowania akumulatora. Aby akumulator się całkowicie naładował należy pozostawić go na ok. 15 minut dłużej na ładowarce. Postępowanie: Wyjąć akumulator z ładowarki. Odłączyć ładowarkę od zasilania. miga nie świeci się Ładowanie adaptacyjne Ładowarka pracuje w trybie ładowania ochronnego. Z przyczyn bezpieczeństwa proces ładowania akumulatora jest wolniejszy i trwa dłużej niż podany czas. Może to wystąpić z następujących przyczyn: - Od ostatniego ładowania akumulatora upłynęło bardzo dużo czasu. - Temperatura akumulatora wykracza poza zalecany zakres. Postępowanie: Mimo to dalsze ładowanie akumulatora jest możliwe; zaczekać, aż zakończy się proces ładowania. miga miga Błąd Nie jest możliwe naładowania akumulatora. Akumulator jest uszkodzony. Postępowanie: Zabrania się ładowania uszkodzonych akumulatorów. Wyjąć akumulator z ładowarki. świeci sięświeci się Nieprawidłowa temperatura Temperatura akumulatora jest za wysoka (np. pod wpływem bezpośredniego promieniowania słonecznego) lub za niska (poniżej 0° C) Postępowanie: Wyjąć akumulator z ładowarki i pozostawić go na jeden dzień w tempera- turze pokojowej (ok. 20° C). Anl_GE_LC_18_25_Li_Kit_SPK13.indb 244 21.12.2021 10:45:42PL

Tylko dla krajów Unii Europejskiej Nie wyrzucać elektronarzędzi do śmieci! Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych. Alternatywa recyklingu wobec obowiązku zwrotu urządzenia: Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa- dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych. Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na- wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy Einhell Germany AG. Zmiany techniczne zastrzeżone Anl_GE_LC_18_25_Li_Kit_SPK13.indb 245 21.12.2021 10:45:42PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* Miecz, Akumulator Materiał eksploatacyjny/części eksploatacyjne* Łańcuch Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.Einhell-Service.com. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe py- tania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 246 21.12.2021 10:45:43PL

Certyfi kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fi zycznych, które nie używają

tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producen-

ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal- nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe- go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia. - szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze- gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia). - uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 24 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.Einhell-Service.com. Proszę mieć przygotowany rachunek lub inny do- kument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabliczki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie. Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją bądź po jej upływie za zw- rotem kosztów. W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk- cji obsługi. Anl_GE_LC_18_25_Li_Kit_SPK13.indb 247 21.12.2021 10:45:43TR
