Produkttype	Trådløs motorsav (elektrisk sav)
Mærke	Einhell
Model	GELC 1825 LiSolo
Strømforsyning	Lithium-ion batteri 18 V (Power X-Change)
Laderens udgangsspænding	20 V DC
Ladestrøm	3 A
Batterikapacitet	3 Ah (5 celler)
Sværdlængde	250 mm
Maksimal skærelængde	230 mm
Tomgangshastighed	2400 o/min
Nominel skærehastighed	4,5 m/s
Oliebeholderkapacitet	200 ml
Vægt	Ca. 2,6 kg
Garanteret lydeffektniveau	100 dB(A)
Kædetype	Oregon 90PX040X eller Kangxin 3/8.04340S
Sværdtype	Oregon 104MLEA041 eller Kangxin AP10-40437P
Hovedfunktioner	Fældning af små træer, beskæring, tværsnit/længdesnit (kun træ)
Sikkerhedsanordninger	Kædebremse, håndbeskytter for og bag, startspærre
Medfølgende udstyr	Sværd, kæde, sværdbeskytter, lader (undtagen model uden batteri)
Vedligeholdelse	Rengør jævnligt spændemekanismen, kontrollér og stram kæden hvert 10. minut, automatisk kædesmøring
Sliddele	Sværd, kæde, batteri
Garanti	24 måneder (privat brug)

Ofte stillede spørgsmål - GELC 1825 LiSolo EINHELL

Hvordan oplader jeg batteriet til Einhell GELC 1825 LiSolo motorsaven?

Fjern batteriet fra enheden, kontrollér, at netspændingen passer, sæt laderen i stikkontakten, sæt batteriet i laderen. Den grønne LED-indikator blinker under opladning og lyser konstant, når batteriet er fuldt opladet. Oplad ikke et defekt batteri.

Hvordan strammer jeg motorsavens kæde?

Fjern batteriet. Løsn fastgørelsesskruen på kædehjulsdækslet. Drej spændingsjusteringsskruen (fig. 8) mod højre for at øge spændingen. Kæden er korrekt strammet, hvis den kan løftes 3-4 mm midt på sværdet. Spænd fastgørelsesskruen efter justering.

Hvilken type olie skal jeg bruge til kæden?

Brug en speciel olie til motorsavskæder. Tilpas viskositeten til omgivelsestemperaturen: mere tynd olie om vinteren, tykkere om sommeren. Brug aldrig saven uden olie, da det vil beskadige kæden og sværdet.

Hvordan aktiveres og deaktiveres kædebremsen?

Kædebremsen aktiveres ved at skubbe den forreste håndbeskytter fremad. For at deaktivere den trækkes håndbeskytteren mod dig, indtil den klikker på plads. Kontrollér regelmæssigt dens funktion: kæden må ikke starte, når bremsen er aktiveret.

Hvad gør jeg, hvis saven ikke starter?

Kontrollér først, at batteriet er isat og opladet. Sørg for, at kædebremsen ikke er aktiveret (forreste håndbeskytter i normal position). Hvis problemet fortsætter, kontakt kundeservice.

Hvordan rengør og vedligeholder jeg motorsaven?

Fjern batteriet inden rengøring. Rengør spændemekanismen med trykluft eller en børste. Brug en fugtig klud til kabinettet. Nedsænk aldrig enheden i vand. Smør kæden regelmæssigt og kontrollér den automatiske smøring.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Bær altid handsker, beskyttelsesbriller og høreværn. Hold saven med begge hænder (tommelfingre under håndtaget). Sav aldrig med sværdspidsen for at undgå tilbageslag. Brug anslagstappen som støttepunkt.

Hvad er den maksimale skærelængde?

Den maksimale skærelængde er 230 mm med et 250 mm sværd.

Hvordan udskifter jeg sværdet og kæden?

Fjern batteriet. Løsn dækselskruen og fjern dækslet. Placer den nye kæde i sværdets rille, og monter derefter enheden på tandhjulet. Sæt dækslet på igen og juster kædespændingen. For sværdet skal du også udskifte adapterpladen om nødvendigt.

Hvor finder jeg reservedele til model GELC 1825 LiSolo?

Reservedele er tilgængelige på webstedet www.Einhell-Service.com. Angiv enhedstype, artikelnummer og identifikationsnummer for at bestille.

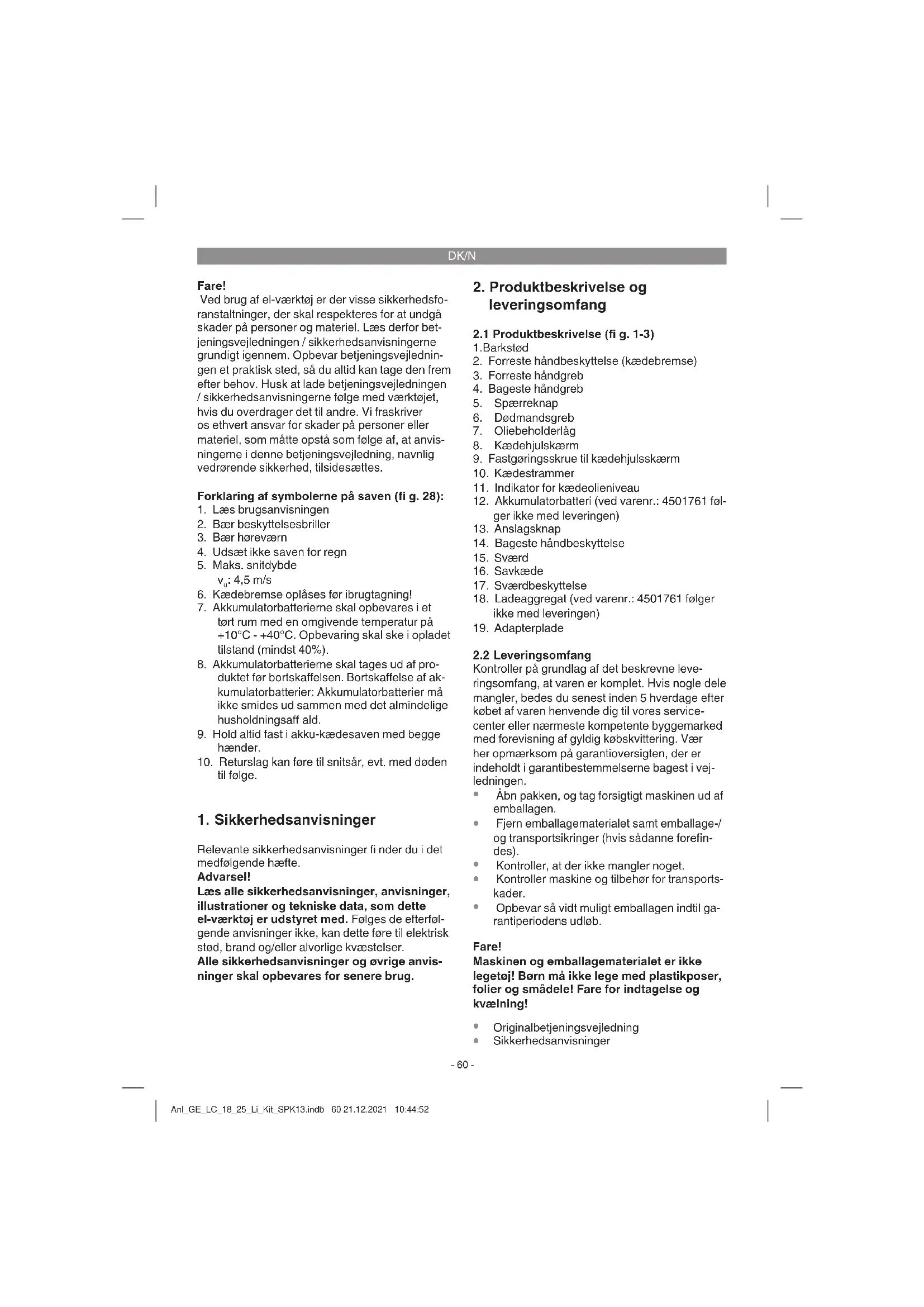

BRUGSANVISNING GELC 1825 LiSolo EINHELL

Ved brug af el-vaerktoj er der visse sikkerhedsforanstnninger, der skal respekteres for at undgaskader pa personer og materiel. Laes derfor betjeningsvejledningen / sikkerhedsanvisingerne grundigt igennem. Opbevar betjeningsvejledningen et practisk sted, sa du altid kan tage den fremfter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisingerne folge med varktojet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader pa personer ell materiel, som matte opsta som folge af, at anvisingerne i donne betjeningsvejledning, navlig vedrorende sikkerhed, tilidesaettes.

Forklaring af symbolerne pa saven (fi g. 28):

1. Laes brugsanvisingen
2. Bae beskyttelsesbriller
3. Baer horevaern
4. Udsaat seksa saven for regn
5. Maks. smitdybde v_u: 4,5 ~m / s
6. Kædebremse oplåses for ibrugtagning!
7. Akkumulatorbatteriene skal opbevares i et tort rum med en omgivende temperatur pa +10^ + 40^ . Opbevaring skal ske i opladet tilstand (mindst 40% ).
8. Akkumulatorbatterieerne skal tages ud af produktet for bortskaffelsen. Bortskaffelse af akkumulatorbatterier: Akkumulatorbatterier ma违法犯罪 smides ud sammen med det almindelige hushholdningsaff ald.
9. Hold altid fast i akku-kedesaven med begge hænder.
10. Returslag kan fore til snitsar,evt.med doden til folge.

1. Sikkerhedsanvisninger

Relevantante sikkerhedsanvisninger fi nder du i det medfolgende haefte.

Advarsell!

Laes alle sikkerhedsanvisninger, anvisninger, illustrationer og tekniske data, som dette el-varktoj er udstyret med. Folges de afterfol-gende anvisninger缇, kan dette fere til elektrisk stod, brand og/eller alvorlige kvaestelser.

Alle sikkerhedsanvisninger og ovrige anvisninger kal opbevarres for senere brug.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fig. 1-3)

1.Barkstød
2. Forreste handbeskyttelse (kaedebremse)
3. Forrestehandgreb
4. Bageste handgreb
5. Spaarreknap
6. Dødmandsgreb
7. Oliebeholderlag
8. Kaedehjulskarm
9. Fastgöringssskrue til kædehjulsskaerm
10. Kaedestrammer
11. Indikator for kaeolieniveau
12. Akkumulatorbatteri (ved varenr.: 4501761 følger ikke med leveringen)
13. Anslagsknap
14. Bageste handbeskyttelse
15. Sværd
16. Savkaede
17. Sværdbeskyttelse
18. Ladeaggregat (ved varenr.: 4501761 folgen:\ ikke med leveringen)
19. Adapterplade

2.2 Leveringsomfang

Kontroller pāgrundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage after kōbet af varen henvende dig til vores servicecenter uller næmestre kompetente byggemarked med forevisning af gyldig kōbskvittering. Vær her opmaarksom pā garantioversigten, der er indeholdt i garantibestemmelserne bagest i vejledningen.

Abn pakken, og tag forsigtigt maskinen ud af emballagen.
Fjern emballagematerialet samt emballage/og transportsikringer (hvis sādanne forefindes).
- Kontroller, at der/DDke mangler noget.
- Kontroller maskine og tilbehør for transportskader.
Opbevar sa vidth muligt emballagen indtil garantiperiodens udlob.

Fare!

Maskinen og emballagematerialiet er ikke legetoj! Børn pågressive med plastikposer, folier og smådelle! Fare for indtagelse og kvælning!

Originalbetjeningsvejledning
Sikkerhedsanvisininger

DK/N

3. Formalsbestem anvendelse

Akku-kedesaven er beregnet til at fælde sma treaer samttil at save i stammer,grene,træbjael- ker, braedder osv. og kan bruges til tvær- og langdegaende snit.Den er ikke egnet til at save andre materialer end trae.

Produktet mä kun anvendesi overensstemmelse med det tiltænkte formal. Enhver,anden form for anvendelse er ikke tilladt. Vfraskriver os ethvert ansvar for skader,det déve sig pa personer uller materiel, der matte opsta som folge af, atproduk-tek icke er blevet anvendt korrekt.Dette er alene brugerens/ejerens ansvar.

Bemark, at vore Produkter ici er konstrueret til erhvervsmaessig, handvarksmassig ell industriel brug. Vi fraskiver os ethvert ansvar, safrem produitanvendesihervemsasigt, handvarksmassigt, industrielt eiler lignende ojemed.

4. Tekniske data

Spaendingsforsyning motor: 18 V d.c.

Omdrejningstal, ubelastet n. 2400 min-1

Udgangsspaending ladeaggregat: 20 V d.c.
Udgangsstrom ladeaggregat: 3 A

Netspanding ladeaggregat: 200-250V~ 50-60Hz
Akkumulatorbatteri-type: Li-lon
Antal akkumulatorbattericeller: 5

Akkumulatorbatterikapacitet: 3Ah

Sværldeengde 250 mm

Skareelengde maks: 230 mm
Skarehestighed ved nominelt
omdrejningstal: 4,5 m/s

Pafyldningsmaengde olietank: 200 ml Vaegt ca.2,6 kg

Kaedetype . Oregon 90PX040X Kangxin 3/8.04340S
Svardtype . Oregon 104MLEA041 Kangxin AP10-40437P

Fare!

Stoj og vibration

Stoj- og vibrationstalerberegneti henhold til EN62841-1;EN62841-4-1. Lydtryksniveau L 88,2 dB(A)

Usikkerhed KpA 3 dB Lydeffektiveau LwA 97,1 dB(A)

Usikkerhed K_WA 2,88 dB

Garanteret lydeff ektniveau I_WA 100 dB(A)

Brug horevaern.

Stojudviklingen fra maskinen kan forarsage ho retab.

Samlede svingningstal (vektorsum for tre retninger) beregnet i henhold til EN EN 62841-1; EN EN 62841-4-1.

Handgreb under belastning

Svingningsemissionstal forrestehandgreb a_h = 4,78m / s^2 Svingningsemissionstal bageste handgreb a_b = 4,67m / s^2

Usikkerhed K = 1,5m / s^2

De angivede samledo svingningsværdier og de angivede stojemissionsværdier er blevet malt iht. en standardiseret analyseproces og kan anvendes til atSAMmenigne el-vaerktoj indbyrdes.

De angivede samlede svingningsværdier og de angivede stojemissionsværdier kan ogsa bruges til at gennemfere en forellobig vurdering af belastninger.

Advarsel:

Svingnings- og stojemissionerne kan afvige fra de angivede vardier, nar el-varktojet bruges, dette afhanger af den made, el-varktojet bruges pa, og isar af, hvilke typen emne der bearbejdes.

Stojudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
• Vedligehold og rengor maskinen med jævne mellelemrum.
• Tilpas arbejdsmaden after maskinen.
  Overbelast称之maskinen.
  Lad i givet fald maskinen underkaste et efter-syn.
  Sluk maskinen, när den/DDke benyttes.
  Baehandsker.

5. Inden ibrugtagning

Advarsel!

Træk altid akkumulatorbatteriet ud, inden du foretager indstillinger pa maskinen.

DK/N

Fare! Sæt forst akkumulatorbatteriet i, narr kæde-saven er helt monteret, og kædespaenden er indstillet. Bær altid sikkerhedshandsker, narr du arbejder med saven.

5.1 Montering af svard og savkade

• Pak alle dele omhyggeligt ud og kontroller, at der/DDke mangler noget (fig. 2-3).
• Løsn fastgorelsesskruen til kædehjulsskaer-men (9) (fig. 4).
• Tag kædehjulsskaermen (8) af (fig. 5).
  Lag savkaeden (16) ind i den omlabende not pa svardet (15) som vist (fig. 6a/pos. A).
  Læg sværd og kæde ind i akku-kædesavens holdeanordning som vist. Før kæden omkring hjulet (fig. 6b og 6c/pos. B).
  Anbring kædehjulsskærmen og fastgør den med fastgorelsesskruen (9) (fig. 7). Pas p! Vent med at spænde fastgorelsesskruen endeligt fast, til kædespændingen er blevet indstillet (se punkt 5.2).

5.2 Spending af savkaede

Advarel! Husk altid at trække akkumulatorbatteri ud inden eftersyn og indstellingsarbejde. Bær altid sikkerhedshandsker, nár du arbejder med kædesaven.

• Skru fastgorelsesskruen til kaedehjulsskaermen (9) nogle omgang Ios (fig. 4).
• Juster kædestrammingen med kædestrammeren (fig. 8/pos. 10). Kæden strammes mod hjre, kæden slækkes mod vestre. Savkæden er strammet rigtigt, hvis den kan løftes ca. 3-4 mm mitt på sværdet (fig. 9).
• Skru fastgorelsesskruen til kædehjulsskaer-men (9) fast (fig. 7).

Vigtigt! Alle kaeedeled skal liggekorrekt i svær-dets styrenot.

Anvisninger om stramning af kaden:

Savkaeden skal vare korrekt spendt for at garantere en sikker drift. Du kan se, at kaeden et strammet optimalt, nar den kan loftes ca. 3-4 mmmidt pa svardet. Da savkaeden bliver varm under savningen og dermed aendrer laengde, skal du kontrollere kaedestrammingen hvert 10. minut og om nodvendigt regulere strammingen. Dette gelder især for nye savkaeden. Slæk savkaeden, nar arbejdert er afsluttet, idet kaeden bliver kortere, nar den afkoles. Pa den made kan du forhindre, at kaeden beskadiges.

5.3 Smoring af savkaede

Advarel! Husk altid at travake akkumulatorbatteriet ud inden eftersyn og indstellingsarbejde. Bae altid sikkerhedshandsker, nár du arbejder med kaedesaven.

Vigtigt! Kæden ma aldrig arbejde uden savkædeolie. Hvis kædesaven anvendes uden savkædeolie, eller hvis olieniveaulet er under min. market (fi g. 10/pos. B), beskadiges kædesaven!

Vigtigt! Vær opmærksom på temperaturforhold: Forskellige ogmivelsestemperaturkræver smo-remidler med yderst forskellig viskositet. Ved lave temperaturkræves tyndtfy xdende olie (lav viskositet) for at danne en fi lm med tilstrækkelig smo-reevne. Hvis du nu bruger den samme olie om sommeren, bliver den endnu mere tyndtfy xdende alene pa grund af de højere temperatur. Sa kan smorefi lmen slides af, kaeden overhedes og kan tage skade. Desuden forbrænder smoreolien og fører til unødvendig forureningsbelastning.

Pafyldning af oliebeholderen:

Stil saven pa en jaevn overflade.
- Rengør området omkring oliebeholderens låg (fig. 10/pos. A) og skru derefter låget af.
- Fyld savkaedeolie pa beholderen. Vær opmaerkoms pa at der ikkekommen smuds ned i beholderen, sa oliedysen ikke tilstoppes.
- Skru laget til oliebeholderen pa.

5.4 Opladning af LI-akku-pack (fi g. 11-12)

Akkumulatorbatteriet er sikret mod dybafl adning.
En integreter beskyttesekreds sverige for automatisk frakobling,ningar alkumulatorbatteriet er afl adt.

Advarsel! Tryk ici kne sluk- knappen, nara beskyttelseskredsen har forarsaget frakobling.

Akkumulatorbatteriet kan tage skade.

1. Træk akku-pack'en ud af handtaget, mens du trykker anlagsknappen (13) ned.
2. Kontroller, at netspændingen, som star anfort pa mærkepladen, svarer til den forhandenvaerde næspænding. Saet stikket til ladeaggregatet (18) i stikkontakten. Den gronne LED-lysdiode begynder at blinke.
3. Indsæt akkumulatorbatteriet i ladeaggregatet.

Underpunkt 12 (Visninger palaideaggregateti fi ndes en oversigt over LED-lysiodernes betydning.

Hvis det ikke er muligt at oplade akku-pack'en, skal du kontrotlere,
om der er netspaending i stikkontakten.

DK/N

• om forbindelsen til ladekontakterne på lade-aggregatet er iorden.

Hvis det stadigvæk ici er muligt at oplade akku-pack'en, bedes du indsende

• ladeaggregat og ladeadapter

• samtakku-pack'en

til vores kundeservice.

Kontakt vores kundeservice aller den forre-. ning, hvor du har kobekt Produktet, hvis du har.
brug for at vide, hvordan Produktet sendes korrekt.

Ved forsendelse og bortskaff else af akkumulatorbatterier og akkumaskine skal disse indpakkes serskilt i en plastikpose, for at undgå kortslutning og brand!

Sorg for at genoplaste akkupack'en i god tid for at sikre en lang levetid. Genopladning skal under alle omstaendigheder ske, nar du kan konstatere, at maskinens ydelse er aftagende. Undga, at akkupack'en afl ades helt. Det vil odelaegge akkupack'en!

5.5 Akkumulatorbatteri-kapacitetsindikator (fi g. 12)

Tryk på kontakten til akkumulatorbatteri-kapacitetsindikator (A). Akkumulatorbatteri-kapacitet-sindikatoren (B) indikerer akkumulatorbatteriets ladetilstand ved hjælp af 3 LED-lamper.

Alle 3 LED'er lyser:

Akkuen er fuldt opladet.

2 ell er 1 LED(er) lyser

Akkubatteriet rader over tilstrækkelig restkapacitet.

1 LED blinker:

Akkubatteriet er afl adt; oplad akkubatteriet.

Akkumulatorbatteriets temperatur er underskredet. Fjern akkumulatorbatteriet fra Produktet og lad akkumulatorbatteriet hvile en dag ved stuetemateratur. Fremkommen fejlen igen, er akkumulatorbatteriet meget afl adet og defekt. Fjern akkumulatorbatteriet fra Produktet. Et defekt akkumulatorbatteri ma ikke længere bruges og oplades.

6. Drift

6.1 Til-/frakobling

Tilkobling

Saat akkumulatorbatteriet i apparatet.
- Hold kædesaven fast med begge hænder pa grebene som vist i fig. 13 (tommelfingre under handgreb).
Tryk pa sparreknappen (fig. 1/pos. 5) og hold den inde.
Tilkobl kaedesaven med dodmandsgrebet (fig. 1/pos. 5). Spaarreknappen kan nu slippesigen.

Frakobling

Slip ddmandsknappen (fi g. 1/pos. 6).

Den indbyggede bremse stopper savkaeden oejblikeligt. Traek altid netstikket ud, hvis du afbryder arbejdet.

Vigtigt! Saven mä kun bæres i det forreste greb!
Hvis du kun bærer den tilslutte de sav i det bagestre greb med koblingselementerne kan der ske det, at du utilsigtitetkommen til at trykke pa spærreknappen og dødmandskappen samtidigt, hvorved kæden körer rundt.

6.2 Beskyttelsesanordning

Motorbremse

Motoren bremer savkaeden, sa snart ddmands-grebet (fi g. 1/pos. 6) slippes, aller stromtilforslen afbrydes. Pdenne made mindskes faren for at blive kvestet af en afterlobende kede vaesentigt.

Kaedebremse

Kaedebremsen er en beskyteltsemskekanisme, der udloses af parerbojlen (fi g. 1/pos. 2). Hvis kædesaven slynges tilbage på grund af et kast, aktiveres kædebremsen og stopper kædesaven på minde end 0,1 sekund. Kontroller kædebremens funguk regelmaessigt. Klap parerbojlen (fi g. 1/pos. 2) fremad og tilkobl kædesaven kortvarigt. Savkæden ma ikke køre rundt. Træk parerbojlen tilbage (fi g. 1/pos. 2), til dengars i las for at losne kædebremsen.

Vigtigt! Brug ikke saven, hvis besykttelsesanordningen ikke fungerer feljfrit. Forsøg ikke selv at reparere sikkerhedsrelevante besykttelsesanordninger men henvend dig til vores service eller et lignende kvalifi ceret værksted.

DK/N

Parerbojle

Parerbojlen (samtidigt kadebremse) (fi g. 1/pos. 2) og bageste handbeskyttele (fi g. 1/pos. 14) beskytter fi grene mod kvaestelser ved kontakt med savkaden, hvis denen knakker på grund af overbelastning.

7. At arbejde med kædesaven

7.1 Forberedelse

For at arbejde sikkert skal du kontrollere folgende punkter for brug:

Kædesavens tilstand

Undersog kædesaven med henblick på beskadigelsep áhus, netledning, savkæde og sværd För arbejdet. Brug aldrig en kædesav der er Åbenlyst beskadiget.

Oliebeholder

Oliebeholderens pafyldnings niveau. Kontroller ogsa under arbejdet om der er nok olie i beholderen. Brug aldrig saven hvis der不信 er olie pa, eller hvis olieniveauet er sunset under min. markeringen (fi g. 10/pos. B) for at undga at beskadige kaedesaven.

En pafyldning er gennemsnitigt nok til 15 minut- ter, afhengigt af pauser og belastning.

Savkaede

Stramning af savkaeden, skarenes tilstand. Jo skarpere savkaeden er,arto letterer det at betjene kaedesaven kontrolleret.Det samme gelder kaedestrammingen.Kontroler ogsa kaedestrammingen hvert 10.minut under arbejdet for at oge sikkerheden.Saarligt nye savkaeder er tilbojelige til at strakke sig.

Kaedebremse

Kontrolier kædebremsens Funktion som beskrevet i kapitlet "Beskyttelsesanordninger" og afhjælpevt. fejl.

Bae altid tætsiddende beskyttelsbebkrédning som sikkerhedsbukser, handsker og sikkerhedsko.

Horeværn og beskyttelsesesbriller

Bae altid beskyttelseshjelm med integreret horeog ansigtsværn vd trefaelnding og skovarbejde. Beskyttelseshjelmen beskytter mod nedfaldende grene og svirpende kviste.

7.2 Instruktion om korrekt fremgangsmade ved grundlaeggende arbejde

Traefaelding (fi g. 14-17)

Hvis der samtidigt opsaves og fældes af to ell er flere personer, skal afstanden mellem personer, der fælder, og personer, der opsaver, vare mindst det dobbelte af højden af træset, der fældes (fi g. 14). Ved fældning af træer skal man vare opmaerkoms pa, at ingen andere personer udsaettes forfare, at træerne ikke falder ned over forsyningsledninger, og at der违法犯罪e materielle skader. Hvis et træ berør er en forsyningsledning, skal den pagældende energiforsyningsvirksomhed straks underrettes.

Ved savearbeje da skraninger kal kedesavsbrugeren sta laengere oppe pa skraningen endtraet, der feldes, da traet after faeldningen ruller ellrutscher ned ad bakke (fi g. 15).

Førdningen skal der forberedes og om nadvendig ryddes en flugvej. Flugvejen skal gå skrät bagud i forhold til den forventede faldlinje som vist i fi g. 16 (A = farezone, B = faldretning, C = flugtområde).

För feldningen skal traëets naturlige hældning, de største grenes placering og vindretningen tages i betragning for at kinne bedømme traëets faldretning.

Faeldesnittet lægges mindst 50 mm over det vandrette snit i forhugget. Læg faeldesnittet (B) parallel med det vandrette snit i forhugget. Faeldesnittet ma kun saves sa dybt, at der er en fældekam (holdetræ) (D) tilbage, der kan fungere som et haengsel. Fældekammen forhindrer at treae drejer og falder i den forkerte retning. Sav参加会议ke fældekammen over. Nár fældesnittet naermer sig fældekammen bør traet begynde at falde. Hvis det viser sig, at traet muligvis ikke falder i den ønskede retning (C) eller bojer bagud og klemmer savkaeden fast, skal fældesnittet afbrydes og der lægges en kile af trea, kunststof aller aluminium ind i snittet for at rette treaet op og sty

DK/N

re det ind i den onskede faldlinje.

Nar traet begynder at falde, skal du fjerne kedesaven af snittet, frakoble, laggge den fra dig og forlade fareomradet via den forberedte fl ugtvej. Pas pa grene der falder ned og pas pa ikke at snuble.

Afgrening

Lad stottegrene vare, til stammen er savet op) sav igennem nedefra og op med et snit. Grene, der ligger i spænd, skal saves nedefra og op for at undga at savenkommen i klemme.

Opsavning at træstammen

Ved opsavning saver man det fældede træ over i passende stykker. Sørg for at stå sikkert og at din kropsvægt er jævnt fordelt pa begge fædder. Hvis det er muligt, skal stammen understøtes af grene eller kiler, der lægges under. Folge de enkle anvisninger. Sæ er det let at save.

Hvis traestammen har kontakt med bunden i hele sin længe som vist pa fi g. 19, saves der ovenfra og ned. Pas pa at kæden ikke går ned i skovbunden.

Hvis traestammen hviler pa den ene ende som vist pa fi. 20, skal du forst save 1/3 af stammens diameter igennem fra undersiden (A) for at undga splinter. Det andet snug saves ovenfra (2/3 diameter) i samme hojde som det forste snug (B) (for at undgka klemning).

Hvis træstammen hviler på begge ender som vist pa fi g. 21, skal du forst save 1/3 af stammens diameter igennem fra oversiden for at undgå splinter (A). Det andet snit saves nedefra (2/3 diameter) i samme hójde som det forste snit (B) (for at undgå klemnng).

Ved savning pa skraninger skal du som vist pa fi g. 15 altid sta længere oppe pa skraningen end traestammen. Let trykket pa saveru edan at Iosne det faste greb om kædesavens handtag for at bevar fuld kontrol i det oejblik stammen saves igennem. Vær opmaerksmøp at kaeden违法犯罪ned i skovbunden.

Vent til savkaeden star helt stille, for du fjerner kaedesaven fra snittet. Sluk altid for kaedesavens motor, for du gár hen til et andet trea.

7.3 Kast

Ved kast slar kædesaven pludseligt op og tilbage, mens kæden løber. Årsagen er for det meste, at sværdspidsen bererem emnet, eller savkædenkommen i klemme.

Ved kast pavirkes saven pludseligt af store kræfter. Derfor reagerer kædesaven for det mestreukontrolleret. Folgen er oftte, at andrebjderen ellperson i nærheden kvæstes meget alvortigt. Saarligt veg sidesnit, skå-ller længdesnit er faren for kast saarligt stor, fordi barkstødet ikke kanbruges. Undgå derfor disse nit, og arbjd yderstforsigtigt, hvis de/DDke kan undgas!

Faren for kast er storst, hvis du saetter saven pa med svardspiden, da vegtstangsvirkningen er kraftigst her (fi g.22).Saat derfor altid saven pa sa fladt som muligt og naer barkstodet (fig.23).

Vigtigt!

Vær altid opmaerkoms pa den korrekte kædestramning!
Anvend altid kædesave, der er upåklagelige!
Arbejd altid kun med en savkæde, der er slebet after forskrifterne!
- Sav aldrig over skulderhøjde!
- Sav aldrig med den øverste del uller spidsen af sværdet!
Hold altid kaedesaven fast med begge haender!
- Brug sa vikt muligt altid barkstodet som vaegtangspunkt.

Savning af tra, der er i spænd

Savning af trea, der er i spænd, kraver saerlig forsightied! Trae, der ligger i spænd, og som mister sit spænd, när det saves over, reagerer til tider helt ukontrolleret. Det kan medfrole de alvorlgste og endda dodelige kvaestelser (fi g. 24-26).

Sadanne arbejder ma kun udfores af fagfolk.

• Traek altid akkumulatorbatteriet ud inden renholdelse.
  Opbevar kædesaven pa et sikkert og tort sted og utilgængeligt for børn.

8.1 Rengoring

Rengørstrammemekanismenregelmaessigt medtrykluft ethermed en borste.Brug ikke

DK/N

Sorg for at handtagene er frie for olie for at sikre et fast greb.
- Rengør saven med en fugtig klud,ningar der er behov for det og om nodvendigt med et mildt rengaringsmiddel.
Tom kaeolelien ud af beholderen, hvis kaesdesaven ilke anvendes gennem laengere tid. Dyp savkaeden og svardet kortvarigt ned i et oliebad og viki det ind i oliepapir.

Udskiftning af savkaede og svard

Svaerdet skal udskiftes, hvis

svaerdets styrenot er slidt.
tandhjulei svaerdet er beskadiget eller slidt.

Afmonter adapterpladen (pos. 19) fra sværdet, som vist pa fi g. 27. Monter nu adapterpladen pa det nye sværd. Fremgangsmåden er beskrevi kapitlet „Montering af sværd og kæde"!

Kontrol af den automatiske kædesmöring

Kontrolier regelmessigt den automatiske kedesmorings fonction for at forebygge overhedning og den dermed forbundne beskadigelse af svard og savkade. Ret svardspidsen mod en glat overfl ade (bræt, sniffl ade i træ) og lad kedesaven kore. Hvis der sa fremkommen et stadigt tydeligere oliespor, arbejder den automistik kedesmoring upaklageligt. Laes de pagaelende anvisninger i kapitlet "Fejlsogning", hvis der ikke viser sig et tydeligt oliespor! Hvis disse anvisninger ikke hjælper, skal du henvende dig til vores service erler et lignende autoriseret værksted.

Vigtigt! Berør ikke overfladen. Hold en tilstrække-lig sikkerhedsafstand (ca. 20 cm).

Slibning af savkæden

Det er kun muligt at arbejde eff ektivt med kædes-
aven, hvis savkæden er i god stand og skarp. Hv
den er det, er der øgså mindre fare for kast.
Savkæden kan silbes op igen ved alle forhandl
re. Prov ikke selv at silbe savkæden, hvis du ikke
har egnet værktøj og den nedvendige erfaring.

8.3 Reservedelsbestilling:

Ved bestilling af reservedele bedes folgende oplyst:

• Produktets typebetegnelse
• Produktets varenummer

• Produktets identnummer

• Nummeret på den önskede resveredel

Aktuelle priser og øvrige oplyninger fi nder du pa internetadressen www.Einhell-Service.com

9. Anvisninger om miljobeskytelse/ bortskaff else

Bortskaf saven miljømaessigt korrekt, nar den er udjtent. Skær nettedningen over for at forebygge misbrug. Bortskaf违法犯罪.
hushholdningsaffald, men aflever den pa genbrugspladsens opsamlingssted for elektrisk udstyr. Din commune oplyser dig gerne om adresser og abningstider. Afl ever øgs emballage og brugt tilbehør pa de tilsvarende opsamlingssteder.

10. Opbevaring

Maskinen og dens tilbehør skal opbevares pa et mørkt, tør og frostfrit sted ut den for børs rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30^ . Opbevar el-værktjoet i den originale emballage.

11. Fejlsogning

Fare!

Sluk apparatuset og tag akkumulatorbatteriet ud for fejlsgnng.

Folgende tabel viser fejlsymptomer og beskriver, hvordan fejlen afhjælpes, hvis din maskine ikke arbejder ordentligt. Hvis du alligevel ikke kan lokalisere og afhjælppe problemet, bedes du henvende dig til dit serviceværksted.

Årsag Fejl	Afhjælpning
Kædesaven virker ikke	- Tilbageslagsbremse udløst - Ingen strømforsyning	- Træk händbeskytTELSE tilbage i position - Kontroller akkumulatorbatteri
Kædesav arbejder diskontuierligt	-Internløsforbindelse - Tænd/Sluk-knap defekt	-Opsøg autorisérætvearksted - Opsøg autorisert værksted
Savkæde tør -违纪	olie i beholderen - Udluftning i låget til oliebeholderen tilstoppet - Olieudlobskanal tilstoppet	-Pafyldolie - Rengør låget til oliebeholderen - Rens olieudlobskanal
Kædebremsefun-gerer ikke	-Problemedkoblingsmeikanismen i parerbojlen	- Henvend dig til et autoriseret værksted
Kæde/sværd het -违纪	olie i beholderen - Udluftning i låget til oliebeholderen tilstoppet - Olieudlobskanal tilstoppet - Kæde sløv	-Pafyldolie - Rengør låget til oliebeholderen - Rens olieudlobskanal - Slib kæden eller udskift den
Kædesavenhakker, vibreres erller saver ikke ordentlich.	-Kædestrammingforløs - Kæde sløv - Kæde slidt - Savtænder peger i den forkerte ret-ning	-Justerkædestramming - Slib kæden eller udskift den - Udskift kæde - Læg savkæden påigen med tæn-derne i den korrekte retning

DK/N

12. Visning på ladeaggregat

Visningsstatus		Betydning og pærkævet handling
Rød lysdi-ode	Grøn lysdi-ode
Slukket Blinker Standby-modus		Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte-rit er ikke i ladeaggregatet
Tændt Slukket Opladning		Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De pågåeldende ladetider fi ndes direkte på ladeaggregatet.Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider affhængigt af den eksisterende akkuladning.
Slukket Tændt Akkumulatorbatteriet er oplad't og klar til brug.Herefter skiftes til skånende opladning, indtil fuldstændig opladning er质地.Lad hertil akkumulatorbatteriet blive ca. 15 min.LAGERE på ladeaggregatet.Pærkævet handling:Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra stromforsyningsnettet.
Blinker Slukket Tilpasningsopladning		Ladeaggregatet befi nder sig i funktonen for skånsom opladning.Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og skal bruge mere tid. Det kan have følgende ørsager:- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.Pærkævet handling:Vent, indtil ladeprocesen er færdig, akkumulatorbatteriet kan stadigvæk oplades.
Blinker Blinker Fejl		Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.Pærkævet handling:Et defekt akkumulatorbatteri mærøkke længere opladesTAG akkumulatorbatteriet ud af ladeaggregatet.
Tændt Tændt Temperaturfejl		Akkumulatorbatteriet er for varmt (f.ecs. direkte solindfald) eller for koldt(under 0° C).Pærkævet handling:Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20°C).

DK/N

Kun for EU-lande

I medfor af Radets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgiving skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formalå på miljømæssig forsvarlig vis.

Ejeren af el-værktoget er - medindre donne tilbagesender maskinen - forpligtet til at bortskaffe maskinen og dens dele ifolge miljoforskritterne. Den brugte maskine kan indleveres hos en genbrugsstation - sporgevt. personalet her, ellor forhodig hos din commune. Tilbehgr og hjelpmidler, som folger med maskinen, og som ikke indeholder elektriske dele, er/DDke omfattet af ovenstaende.

Genoptryk aller anden kopiering af dokumention og ffolgedokumenter til Produkter, ogsa i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniskeændringer forbeholds

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, rader vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De stå til din radighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af resededele og sliddele eller kob af forbrugsmaterialer.

Vær opmaerkoms pa, at folgende dele pa produit slides som folge af brug erller udsættes for naturligt slid resp. at folgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Sværdd, Akku
Forbrugsmaterialie/ forbrugsdele* Savkæde
Manglende deler

• er ikke nødvendigvis indeholdt i leveringsomfangent!

Konstateres mangler erer fej, bedes du melde fejen pa internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejen sa nojagtigt som muligt og i hvert fald besvare folgende sporgsmal:

• Harprodukter fungeret, aller var det defekt fra begyndelsen?
• Har du bemaerket noget usaedvandligt,inden defekten opstod (symptom for defekt)?
  Hvilen feijlfunktion mener du, at produkt er berort af (hovedsymptom)?

Voreprodukter er unterlagt en streng kvalitetskontrol. Hvisprodukter alligevel pa et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde bereder dig kontakte vores kundeservice pa adressen, som er anfort pa dette garantibevis. Du kan naturligvis ogsa ringe til os pa det anforte servicenummer. For indfrielse af garantikrav gælder folgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produkti forbindelse med udovelse af deres erhvervsmaessige aller andet selvastendigt arbejde. Disse garantibetingelser regulerer ekstra garantiyldeler, som nedenstaende producent lover kobe af sine nye aparater som supplement til den lovfasatte garanti. Garantibestemmelse fastsat ved lov berores ikke af naervaerde garanti. Vores garantiydelse er gratis.
2. Garantiydsen dakker udelukkende mangler pa et nyt apparat fra nedenstaende producent, der skyldes materiale- eller Produktionsfejl, og vi har ret til at vaelge, om sadanne mangler afhjelpes pa produitet, ell or pomktet udskiftes. Bemerk, at vor producerk er konstrueret til erhvervsmessig, handværksmaessig erer fraglig brug. Garantien daekker saledes icke forhold, hvor prodktet er blevet brugt i erhvervsmaessige, handværksmaessige eller faglige virksomheder ell er blevet udsat for lignende belastning.

3. Garantien dækker ikke folgende:

4. Skader på produitet som folge af tilssidesættelse af montagevejledningens anvisninger erer som folge af usagkyndig installation, tilssidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding erler strømtype) aller tilssidesættelse af vedligeholdses- og sikkerhedsforskrifter erer som folge af at produitet udsaettes for ikke normale miljebetingelser erller manglende pleje og vedligeholdse.

5. Skader på produitet som folge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produitet eller brug af værktøj er tilbehør, som ikke er godkendt), indtrængen af fremmedlegemeneri produitet (f.eks. sand, sten eller stov, transportskader), brug af vold eller eksterne pävirkninger udefra (f.eks. fordi produitet tabes).

6. Skader på produitet eller dele af produitet, der skyldes almindelig brug, normalt eller andet naturligt slid.

7. Garantiperioden udgør 24 maneder at regne fra købsdatoen. Garantikrav skal gores geldende inden garantiperiodens udlob og inden for to uger, after at defekten er blevet konstateret. Garantikrav kan ikke gores geldende after garantiperiodens udlob. Reparation eller udskiftning afproduktet medfærer ikke forlaengelse af garantiperioden, helleriske for eventuelt indbyggede reservedele. Dette gelder ogsservicearbejder, der foretages pa stedet.

8. Hvis du onsker at gore brug af garantien, bedes du melde det defekte produkt til: www.Einhell-Service.com. Sorg for at have kobskvitteringen erler anden form for documentation af kobot af det nye apparat ved handen. Apparater, der sendes ind uden passende dokumentation eler uden typeskilt, er udelukket fra garantiydelsen pa grund af manglende identificering. Er defekten omfattet af garantien, vil produit et ogäende blve repareret og returneret, ell er du vil modtage et helt nyt.

Mod betaling udbedreri naturligvis ogsa gerne defekter pa produktet, som ikke/ikke laengere er omfátet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angar slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrakenninger i henhold til serviceinformationerne i nærverende betjeningsvejledning.

Fara!

Gallande sakerhetsanvisningar fi nns i det bifoga de hättet.

Varning!

meie klienditeeenindusesse.
