BRUGSANVISNING TE-TS 2231 U EINHELL

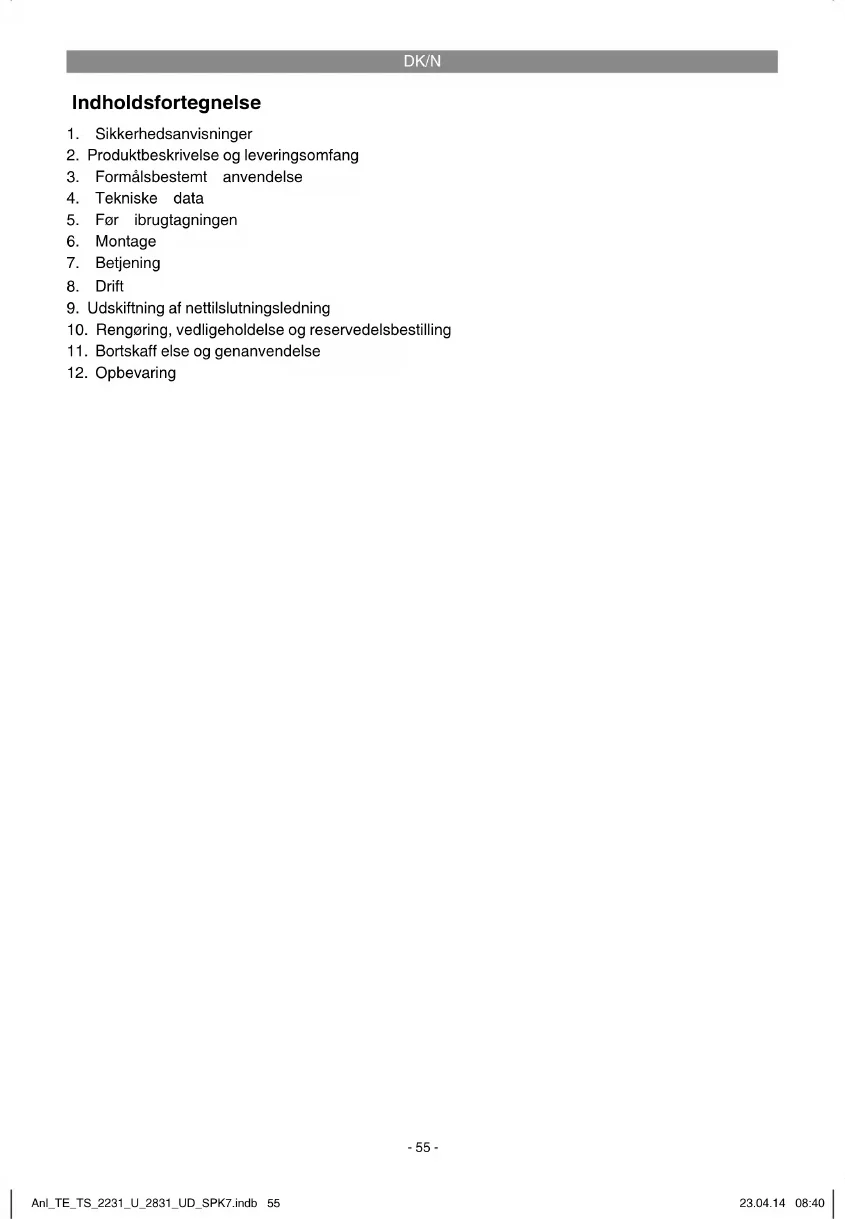

1. Sikkerhedsanvisninger

5. Før ibrugtagningen

9. Udskiftning af nettilslutningsledning

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab. Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds- skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale! Forsigtig! Fare for kvæstelse! Hold hænderne borte fra den roterende savklinge. Bemærk! Vær opmærksom på korrekt motoromdrejningsretning! Er motorens omdrejningsretning forkert, skal den ændres ved hjælp af fasevenderen i forbin- delsesstikket. (til TE-TS 2831 UD 400 V 3~ 3-faset model) Anl_TE_TS_2231_U_2831_UD_SPK7.indb 56Anl_TE_TS_2231_U_2831_UD_SPK7.indb 56 23.04.14 08:4023.04.14 08:40DK/N

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

3. Afdækning til udsugningstilslutning

12. Skala for klingehældning

13. Håndsving til snithøjde

14. Fikseringsgreb til klingehældning

16a. Ståben foran højre/bagved venstre 16b. Ståben foran venstre/bagved højre

22a. Lask, venstre (forlængerbord) 22b. Lask, højre (forlængerbord)

24. Klapbart forlængerbord

25. Stræber til forlængerbord

26. Fikseringsgreb til forlængerbord

27. Holder (til skydestok, skydetræ)

28. Skydetræ - håndtag

30. Nøgle til klingeskift

31. Gaff elnøgle til klingeskift

35. Spændeskive stor

36. Spændeskive middel

37. Spændeskive lille

38. Udsugningsslange

43. Skrue (t. bordindlæg)

46. Skala (snithøjde)

49. Unbrakoskrue (til forlængerbord)

100. Slædeplade med skala

106. Stræber, bagved

109. Spændeskive 8 mm

117. Spændeskive 6 mm, stor

122. Spændeskive 10 mm

123. Spændeskive 8 mm, lille

124. Spændeskive 6 mm, lille

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Ståben foran højre/bagved venstre (2x)

Ståben foran venstre/bagved højre (2x)

Længdegående stræber (2x)

Tværgående stræber (2x)

Stræber til forlængerbord (2x)

Kørestativ, formonteret

Nøgle til klingeskift

Gaffelnøgle til klingeskift

Lask til forlængerbord, venstre

Lask til forlængerbord, højre

Spændeskive stor (4x)

Spændeskive middel (50x)

Spændeskive lille (4x)

Original betjeningsvejledning

Sikkerhedsanvisninger

2.2.2 Leveringsomfang

Specialtilbehør – glideslæde:

Slædeplade med skala

Spændeskive 8 mm, 2x

Spændeskive 8 mm, lille, 2x

Spændeskive 6 mm, lille, 12x

3. Formålsbestemt anvendelse

Bordrundsaven er beregnet til længde- og tvær- savning (kun med tværanslag) i alle typer træ, under hensyntagen til maskinens størrelse. Rund- holt, uanset type, må ikke bearbejdes med saven. Maskinen må kun anvendes i overensstemmelse med det tilsigtede formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert Anl_TE_TS_2231_U_2831_UD_SPK7.indb 58Anl_TE_TS_2231_U_2831_UD_SPK7.indb 58 23.04.14 08:4023.04.14 08:40DK/N

ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produk- tet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed. Brug kun savklinger, som egner sig til brug på maskinen (hårdmetal- eller CV-klinger). HSS-klin- ger og kapskiver, uanset type, må ikke anvendes. Med til korrekt brug af saven hører også, at alle sikkerheds-, monterings- og driftsanvisninger i betjeningsvejledningen følges. Personer, som er beskæftiget med betjening og vedligeholdelse, skal have et godt kendskab til maskinen og dens funktioner og være instrueret i de risici, der er forbundet med at omgås maski- nen. Der henvises desuden til gældende sikker- hedsbestemmelser – disse skal følges. Det sam- me skal øvrige almindelige arbejdsmedicinske og sikkerhedstekniske bestemmelser. Foretages der ændringer på maskinen, vil garan- tien miste sin gyldighed. Selv ved korrekt anven- delse af maskinen er der stadig nogle risikofakto- rer, du skal være opmærksom på. Følgende punkter skal nævnes, afhængig af mas- kinens konstruktion og opbygning:

Berøring af savklingen i det uafskærmede savområde

Indgreb i den roterende savklinge (svær kvæstelse)

Tilbageslag af arbejdsemner og dele heraf

Udslyngning af fejlbehæftede hårdmetalsdele fra savklingen

Risiko for høreskader ved arbejde uden brug af høreværn

Sundhedsskadelig emission af træstøv ved arbejde i lukkede rum.

Fare! Støj og vibration Støj- og vibrationstal er beregnet i henhold til EN 1870-19. Drift Lydtryksniveau L

............................................3 dB De angivne værdier er rene emissionsværdier og udgør ikke nogen garanti for sikre værdier på ar- bejdspladsen. Selv om der er en forbindelse mel- lem emissions- og immissionsniveauer, kan det heraf ikke med sikkerhed afgøres, hvorvidt supp- lerende sikkerhedsforanstaltninger er nødvendige eller ej. Faktorer, som kan have indfl ydelse på det aktuelle immissionsniveau på arbejdspladsen, er: Påvirkningens varighed, arbejdsrummets egenskaber, andre støjkilder osv., f.eks. antallet af maskiner og øvrige arbejdsprocesser i nærheden. Endvidere kan de tilladte værdier på arbejds- pladsen variere fra land til land. Ovenstående oplysninger kan dog være en hjælp til brugeren til at kunne foretage et kvalifi ceret skøn om eksiste- rende risici. Brug høreværn. Støjudviklingen fra maskinen kan forårsage hø- retab. Støjudvikling og vibration skal begrænses til et minimum!

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Sluk maskinen, når den ikke benyttes. Forsigtig! Tilbageværende risici Også selv om du betjener el-værktøjet fors- kriftsmæssigt, er der stadigvæk nogle risiko- faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst- ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

2. Høreskader, såfremt der ikke bæres egnet

vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedli- geholdes forskriftsmæssigt.

5. Før ibrugtagningen

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene. Advarsel! Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen.

Pak bordrundsaven ud, og undersøg den for eventuelle transportskader.

Maskinen skal opstilles, så den står stabilt, dvs. den skal skrues fast til en arbejdsbænk eller et understel.

Alle afskærmninger og sikkerhedsanordnin- ger skal være korrekt påmonterede, inden maskinen tages i brug.

Savklingen skal kunne køre frit rundt.

Hvis du arbejder med træ, som tidligere har været bearbejdet, skal du passe på fremmed- legemer, som f.eks. søm eller skruer.

Inden du trykker på tænd/sluk-knappen, skal du sikre dig, at savklingen er monteret rigtigt og bevægelige dele går let og friktionsfrit.

Vend bordrundsaven om og læg den ned på jorden.

Skru de to forreste ståben (16a,b) løst fast på savens forsiden med sekskantskruerne (41), spændeskiverne (36) og møtrikkerne (33).

Skru de to bageste ståben (16a,b) løst fast på savens bagside med sekskantskruerne (41), spændeskiverne (36) og møtrikkerne (33) (kun boringer i siden).

Lad boringerne på bagsiden være uden skruer, da forlængerbordets stræbere senere Anl_TE_TS_2231_U_2831_UD_SPK7.indb 60Anl_TE_TS_2231_U_2831_UD_SPK7.indb 60 23.04.14 08:4023.04.14 08:40DK/N

Stik gummifødderne (17, 21) på ståbenene.

Skru udsugningstilslutningen (42) fast på un- dersiden af savbordet med sekskantskruerne (40), fjederringene (39) og spændeskiverne (37).

Skru kontakt/stik-kombinationen (44) fast på forsiden af savbordet med sekskantskruerne (41), spændeskiverne (36) og møtrikkerne (33).

Skru de tværgående stræbere (18) og de langsgående stræbere (20) løst fast til ståbe- nene med sekskantskruerne (41), spændes- kiverne (36) og møtrikkerne (33).

6.2 Kørestativ (fi g. 9, 11)

Skru kørestativet (19) fast på ståbenene på bagsi- den med sekskantskruerne (41) og spændeski- verne (36).

6.3 Forlængerbord (fi g. 10-11)

Skru forlængerbordet (24) fast til laskerne med unbrakoskruerne (49) og møtrikkerne (32).

Skru stræberne (25) fast til forlængerbordet med unbrakoskruerne (49) og møtrikkerne (32).

Skru stræberne (25) løst fast til de bageste ståben med skruerne (41), de store spæn- deskiver (35) og møtrikkerne (33).

Juster forlængerbordet, så det passer til sav- bordet og spænd alle fastgørelsespunkterne på forlængerbordet (24) og stræberne (25).

Forsigtig! Klemningsfare, når forlængerbordet (24) klappes ned. Tag kun fat i den bageste ende, når forlængerbordet skal klappes.

Skru ledeskinnen (8) fast med møtrikkerne (34) foran på savbordet og ledeskinnen (9) på siden af savbordet. Anbring en spændeskive (36) på hver skrue mellem ledeskinner og savbord.

Stil nu bordet på ståfødderne. Juster bordet og spænd alle skruerne.

6.5 Fastgørelse på undergrund (fi g. 15)

Til øget stabilitet skal saven fastgøres på eg- net undergrund.

Monter laskerne (48) på ståbenene med skruerne (41), spændeskiverne (36) og mø- trikkerne (33).

Forbind herefter maskinen med undergrund gennem laskens boringer (forbindelsesmate- riale f.eks. skruer/dyvler osv. følger ikke med leveringen – forbindelsesmaterialet skal være afstemt i forhold til undergrunden og kan kø- bes i faghandlen).

6.6 Holder til skydestok/skydetræ (fi g. 16)

Fastgør holderen (27) til boringen på det højre ståben foran med to møtrikker (34) og spændes- kiver (36).

6.8 Montering af klingeværn (fi g. 1, 18 )

Stik klingeværnet (4) på det aflange hul (y) på kløvekilen. Fastgør klingeværnet med skruen (x), spænd den så fast, at klingeværnet end- nu kan bevæges.

Advarsel! Klingeværnet skal sænkes ned over arbejdsemnet, inden savningen påbegyndes.

Skal sugeslangen tilsluttes til et udsugnings- anlæg med 100 mm tilslutning, kan afdæknin- gen (3) fjernes fra klingeværnet (udsugnings- anlæg følger ikke med leveringen).

Hvis der bruges et udsugningsanlæg: Forbind udsugningstilslutningen 36 mm på klingevær- net med udsugningstilslutningen (42) vha. su- geslangen (38). Tilslut udsugningsanlægget til 100 mm udsugningstilslutningen (42).

Maskinen må ikke køre uden klingeværn.

6.9 Udskiftning af bordindlæg (fi g. 19)

Er det beskadiget og skal udskiftes, til sav- klingeskift og til indstilling af kløvekilen skal bordindlægget åbnes.

Skift et slidt eller beskadiget bordindlæg for at undgå øget fare for kvæstelser.

Vigtigt! Træk stikket ud af stikkontakten.

Åbn de forsænkede skruer (43) på bordind- lægget.

Tag bordindlægget (15) ud.

Monter det nye bordindlæg i modsat række- følge. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 61Anl_TE_TS_2231_U_2831_UD_SPK7.indb 61 23.04.14 08:4023.04.14 08:40DK/N

Fare! Træk stikket ud af stikkontakten.

Tag bordindlægget ud (se 6.9).

Spænd skruen (z) og monter bordindlægget.

6.11 Montering/Skift af savklinge (fi g. 21)

Fare! Træk stikket ud af stikkontakten. Forsigtig! Håndtering af savklinger kræver brug af arbejdshandsker. Fare for kvæstelse!

Fjern bordindlægget ved at løsne de forsæn- kede skruer (se 6.9).

Tag den yderste flange af, og træk den gamle savklinge af den inderste flange ved at træk- ke skråt nedad.

Sæt den nye savklinge i i omvendt rækkefølge og spænd den fast. Advarsel! Husk rigtig rotationsretning, tændernes skrå skæreflade skal pege i rotationsretningen, dvs. fremad (se pil på klingeværnet)

Inden du arbejder videre med saven, skal du kontrollere, at beskyttelsesanordningerne virker, som de skal.

6.12 Montering af tilbehør-glideslæde

Glideslæden kan købes i handlen som specialtilbehør til denne maskine – følger ikke med leveringen.

Monter glideslæde som vist i fig. 27-32. Vær her opmærksom på, at de to afstandsskiver (110) skal sættes ind mellem profil (115) og slædeplade (100). Unbrakoskruer: følger ikke med leveringen - kan købes i handlen.

Vigtigt: Spænd ikke skruen (108) fast. Ansla- get skal stadig kunne bevæges på pladen til vinkeljustering.

Klemmearmen (104) skal monteres på en sådan måde, at anslaget er bevægeligt, når klemmearmen er løsnet, og er fastlåst, når klemmearmen er spændt. Under monte- ringen skal du sørge for, at der mellem den selvspændende møtrik (121) og spændes- kiven (123) befinder sig en fjederskive (114) (fig. 31).

Skru vinklerne (103, 105) og stræberne (106,

Anbring slæden foran på ledeskinnen (102) (fig. 33).

Hvis der er frigang mellem ledeskinne og slædepladens glidelejer, skal det nederste leje efterjusteres med skrue (A), så slæden glider uden frigang.

Anslagsskinnen skal bevæge sig parallelt med savbordet med en afstand på ca. 1 mm. Skru skruerne til vinkel (103, 105) og stræ- berne (106, 107) løst i og juster således, at skinnen har en afstand på 1 mm til savbordet i alle stillinger. Skru holderne fast igen.

Vær opmærksom på, at løse skruer/spæn- deskiver kan blive tilovers, selv om glideslæ- den er monteret korrekt (specialtilbehør), fordi disse allerede findes på bordrundsaven.

7.1 Tænd-/sluk-knap og overbelastnings-

beskyttelse (fi g. 1) Saven tændes ved at trykke på den grønne knap ”I”. Vent med at begynde at save, til savklingen har nået sit maksimale omdrejningstal. Tryk på den røde knap ”0” for at slukke saven igen. Overbelastningssikring Motoren til dette apparat er beskyttet mod ove- rophedning med en overbelastningskontakt i motoren. Hvis belastnings- og temperaturgræn- sen overskrides, slår overbelastningsafbryderen maskinen fra. Tryk på tasten „0“ og lad apparatet afkøle i fl ere minutter. Tryk på den grønne knap „I“ for at tænde maski- nen igen. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 62Anl_TE_TS_2231_U_2831_UD_SPK7.indb 62 23.04.14 08:4023.04.14 08:40DK/N

7.2 Skæredybde (fi g. 1, 22)

Savklingen (5) kan indstilles til den ønskede skæ- redybde ved at dreje på håndsvinget (13). Mod urets retning: skæredybde mindskes I urets retning: skæredybde øges

7.3.1 Anslagshøjde (fi g. 3a, 23)

Det medleverede universalanslag (7) har to føringsflader med forskellige højder.

Afhængigt af den ønskede snithøjde kan anslagsskinnen skubbes i to forskellige noter på universalanslaget og fastgøres med fin- gerskruerne.

Afhængigt af, hvor tykke materialerne er, der skal skæres, kan den L-formede anslagsskin- ne (6) så fastgøres, så den ligger fladt ned eller står på højkant på universalanslaget (7).

Ved længdeskæring af trædele skal univer- salanslaget (7) benyttes med anslagsskinne (6).

Skub universalanslaget i den ønskede skære- bredde og spænd fikseringsgrebet (11).

Kontroller skærebredden med et prøvesnit (s.

7.3.3 Anslagslængde indstilles (fi g. 23)

For at undgå at arbejdsemnet kommer i klemme, kan anslagsskinnen (6) forskydes i længderetningen.

Tommelfingerregel: Den bageste ende af anslaget støder op til en tænkt linje, som om- trent begynder ved midten af savklingen og forløber under 45° bagud.

Indstil den ønskede skærebredde. - Skru vingeskruerne (w) løs og skub anslags- skinnen (6) frem, indtil den tænkte 45°-linje berøres. - Spænd fingerskruerne (w) igen.

Drej anslagsskinnen (6), så pilen peger mod det ønskede vinkelmål. 0° til brug som tværanslag (90° snit) – andre vinkler til vin- kelsnit.

Spænd fikseringsgrebet (10) igen, fikserings- grebet 11 forbliver løst.

Vigtigt! Skub ikke anslagsskinnen alt for me- get til højre hen imod savklinge (4). Afstanden mellem anslagsskinne og savklinge skal være ca. 2 cm.

Indstil den ønskede vinkel på vinkelskalaen (12).

Spænd fikseringsgrebene (14) igen foran og bag på apparatet.

7.6 Tilbehør-glideslæde som vinkelanslag/

Drej anslagsskinnen (101), så pilen peger mod det ønskede vinkelmål. 0° til brug som tværanslag (90° snit) – andre vinkler til vin- kelsnit.

Spænd fikseringsgrebet (104) igen.

Bemærk! Skub ikke anslagsskinnen alt for meget hen imod savklinge (4). Afstanden mellem anslagsskinne og savklinge skal være ca. 2 cm.

Vi anbefaler at udføre et prøvesnit efter hver ny indstilling for at afprøve det indstillede mål.

Når du har tændt for saven, skal du vente, indtil savklingen har nået sit maksimale om- drejningstal, inden du foretager snittet.

Pas på ved indskæring!

Maskinen må kun benyttes sammen med udsugning.

Kontroller altid før brug, at savværnet kan sænkes ned på emnet, og at savklingens bremsetid er under 10 sekunder. Brug ikke apparatet, hvis bremsetiden er højere, og kontakt kundeservicen.

8.1 Savning med længdesnit (fi g. 24a)

Her saves et arbejdsemne igennem i længderet- ningen. En kant af emnet presses mod univer- salanslaget (7), mens den fl ade side ligger ind på savbordet (1). Klingeværnet (4) skal altid sænkes ned på arbejdsemnet. Ved savning med længdes- nit må arbejdsstillingen aldrig være på linje med snitbanen.

Indstil universalanslaget (7) efter emnets høj- de og den ønskede bredde (se 7.3.).

Læg hænderne med fingrene samlede fladt på emnet og skub det ind i savklingen (5) langs med universalanslaget (7).

Sideføring med venstre eller højre hånd (alt efter universalanslagets position) kun til for- kanten af beskyttelseskappen.

Emnet skal skubbes igennem til enden af kløvekilen (2).

Saveaffaldet bliver liggende på savbordet (1), indtil savklingen (5) igen er i hvilestilling.

Ved længdesavning af emner med en bredde på under 120 mm skal der ubetinget bruges en skydestok (29). Skydestok følger med leveringen. En slidt eller beskadiget skydestok skal om- gående skiftes ud.

8.1.3 Savning af meget smalle emner (fi g. 26)

Længdesavning af meget smalle emner med en bredde på 30 mm og derunder må kun ud- føres med anvendelse af stødbræt.

Det er her hensigtsmæssigt at bruge paral- lelanslagets lave føringsflade.

En passende skydestokanordning (28) følger med leveringen. Et slidt stødbræt skal skiftes ud i tide.

8.1.4 Udførelse af savning af skråsnit (fi g. 22)

Skråsnit udføres principielt ved at bruge univer- salanslaget som parallelanslag (7).

Indstil parallelanslaget (7) efter arbejdsem- nets bredde og højde (se 7.3.1).

Udfør snittet i henhold til arbejdsemnets bred- de (se 8.1.1. og 8.1.2. og 8.1.3.).

8.1.5 Udførelse af savning af tværsnit (fi g.

Indstil universalanslaget (7) eller tilbehør- glideslæden på det ønskede vinkelmål (se

Tilpas evt. anslagsskinnens position (6/101), så den ikke kolliderer med savklingen under savearbejdet.

Advarsel! Hold altid fast i det førte arbejd- semne, aldrig i det frie arbejdsemne, som saves af.

Skub altid universalanslag eller tilbehør- glideslæde så meget frem, til emnet er skåret helt igennem.

Sluk for saven igen. Vent med at fjerne træaf- fald, til savklingen står helt stille.

reservedelsbestilling Fare! Træk stikket ud af stikkontakten inden vedligehol- delsesarbejde.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang efter brug.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el- værktøj, øger det risikoen for elektrisk stød.

10.2 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

Apparatet transporteres ved at løfte det i transportgrebene og køre det på rullerne.

Transporter kun apparatet med de anbragte beskyttelsesanordninger som f.eks. savvær- net.

Under transport med køretøj: Fikser maski- nen, så den ikke kan rutsche, sur den sikkert fast.

Vær opmærksom på maskinens vægt under transporten (se tekniske data).

Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

11. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk- kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 65Anl_TE_TS_2231_U_2831_UD_SPK7.indb 65 23.04.14 08:4023.04.14 08:40DK/N

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes TE-TS 2231 U:

Produktet opfylder EN 61000-3-11-standarden og er underlagt særlige betingelser vedrørende tils- lutning. Det vil sige, at anvendelse på vilkårligt udvalgte tilslutningssteder ikke er tilladt.

Ved ugunstige netforhold kan maskinen forårsage forbigående spændingsvariation.

Som bruger skal du sikre, om nødvendigt i samråd med dit energiforsyningsselskab, at det tilslut- ningssted, du vil bruge til produktet, opfylder enten betingelse a) eller b). Anl_TE_TS_2231_U_2831_UD_SPK7.indb 66Anl_TE_TS_2231_U_2831_UD_SPK7.indb 66 23.04.14 08:4023.04.14 08:40DK/N

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Kilerem, kontaktkul, bordindlæg, stødpind Forbrugsmateriale/ forbrugsdele* Savklinge Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig- tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer. For indfrielse af garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser

fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på produktet, der bevisligt skyldes materiale- eller

produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om pro- duktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til følgende adresse:

www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat- tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 68Anl_TE_TS_2231_U_2831_UD_SPK7.indb 68 23.04.14 08:4023.04.14 08:40S

1. Säkerhetsanvisningar

1. Säkerhetsanvisningar

Lossa på spärrhandtaget (10).
