ST 350 - Elektrisk sav EINHELL - Gratis brugsanvisning og manual

Produkttype	Elektrisk sav (stiksav)
Mærke	Einhell
Model	ST 350
Nominel spænding	230 V ~ 50 Hz
Optagen effekt	350 W
Cykler pr. minut	maks. 3000
Slaglængde	18 mm
Skæredybde (træ)	55 mm
Skæredybde (plast)	10 mm
Skæredybde (jern)	6 mm
Skråsnit	maks. 45° (venstre og højre)
Lydtryksniveau LPA	89 dB(A)
Lydeffektniveau LWA	99,6 dB(A)
Garanti	6 måneder fra købsdato
Strømforsyning	Net med kabel
Øjenbeskyttelse	Medfølger (øjenværn)
Justerbart savsål	Ja, hældning op til 45° på begge sider
Spånudsugning	Ja, tilslutning til støvsuger bagpå
Udskiftning af klinge	Nem med medfølgende unbrakonøgle

Ofte stillede spørgsmål - ST 350 EINHELL

Hvordan tænder jeg ST 350 saven?

For impulsdrift skal du trykke på TÆND/SLUK kontakten (3). For at slippe skal du slippe kontakten. For kontinuerlig drift skal du trykke på kontakten og låse den med stopknappen (2). For at stoppe skal du trykke på og derefter slippe kontakten.

Hvordan udskifter jeg savklingen?

Tag først stikket ud. Løsn de to skruer på glideren med den medfølgende unbrakonøgle. Skub den nye klinge ind i føringssporet til anslaget, og sørg for at tænderne vender i skæreretningen. Spænd de to skruer. Kontrollér at klingen sidder korrekt i sporet på rullelejet og stangen.

Hvordan justerer jeg savsålen til skråsnit?

Løsn de to skruer under savsålen (fig. 4). Vip savsålen til den ønskede vinkel (maks. 45° venstre eller højre). Positionerne 15°, 30° og 45° er markeret med streger. Spænd skruerne igen. Du kan også skubbe savsålen bagud for at save tæt på kanter.

Hvordan tilslutter jeg en støvsuger til saven?

Saven er udstyret med en støvsugertilslutning bagpå. Tilslut enhver støvsuger til udsugningsåbningen. Hvis du har brug for en specifik adapter, kontakt din støvsugers producent.

Hvad er de maksimale skæredybder?

Træ: 55 mm, plast: 10 mm, jern: 6 mm. Klingens slaglængde er 18 mm.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Bær altid beskyttelsesbriller, handsker og høreværn. Brug åndedrætsmaske ved støvende arbejde. Kontrollér apparatet før hver brug. Tag stikket ud før vedligeholdelse. Brug ikke apparatet i regn eller fugtige omgivelser.

Hvordan rengør jeg ST 350 saven?

Tag stikket ud. Rengør ydre dele med en fugtig klud. Brug ikke aggressive opløsningsmidler. Sørg for at ventilationsåbningerne er fri. Til spånudsugning, tøm støvsugerposen regelmæssigt.

Hvad gør jeg, hvis klingen sidder fast under skæring?

Slip straks kontakten og tag stikket ud. Kontrollér om klingen er beskadiget eller forkert isat. Sørg for at arbejdsemnet er ordentligt fastspændt. Brug en klinge der passer til materialet. For hurtig fremføring kan også forårsage blokering.

Hvad er garantien på Einhell ST 350 saven?

Garantiperioden er 6 måneder fra købsdato. Den dækker materiale- og produktionsfejl. Reservedele og arbejdsløn faktureres ikke i denne periode. Efterfølgende skader er ikke dækket.

Hvordan skærer man i spånplade uden at bore et forbor?

Brug en tynd savklinge. Placer savsålen i et ubelagt område. Indstil en lav fremføringskraft. Tryk saven kraftigt mod emnet og før den langsomt frem i skæreretningen.

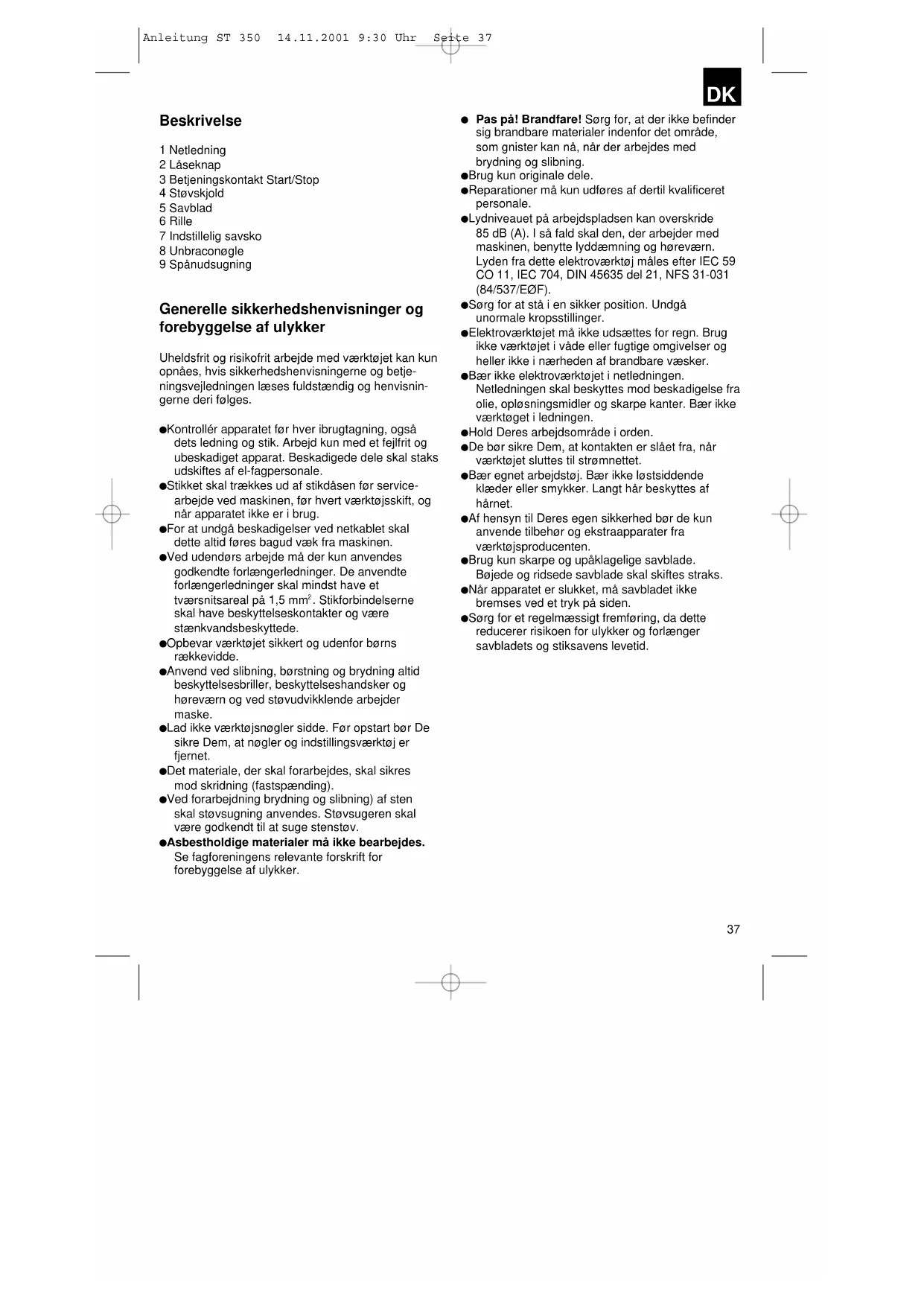

BRUGSANVISNING ST 350 EINHELL

1 Netledning
2 Låseknap
3 Betjeningskontakt Start/Stop
4 Støvskjold
5 Savblad
6 Rille
7 Indstillelig savsko
8 Unbraconøgle
9 Spänudsugning

Generelle sikkerhedshenvisninger og forebyggelse af ulykker

Uheldsfrit og risikofrit arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændig og henvisningerne deri følges.

• Kontrollér apparatet før hver ibrugtagning, også dets ledning og stik. Arbejd kun med et fejlfrit og ubeskadiget apparat. Beskadigede dele skal staks udskiftes af el-fagpersonale.
• Stikket skal trækkes ud af stikdåsen før service-arbejde ved maskinen, før hvert værktøjsskift, og når apparatet ikke er i brug.
• For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen.
• Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte forlængerledninger skal mindst have et tværnsitsareal på 1,5 mm ^2 . Stikforbindelserne skal have beskyttelseskontakter og være stænkvandsbeskyttede.
• Opbevar værktøjet sikkert og udenfor børns rækkevidde.
  ●Anvend ved slibning, børstning og brydning altid beskyttelsesbriller, beskyttelseshandsker og høreværn og ved støvudvikklende arbejder maske.
• Lad ikke værktøjsnøgler sidde. Før opstart bør De sikre Dem, at nøgler og indstillingsværktøj er fjernet.
• Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding).
• Ved forarbejdning brydning og slibning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenstøv.

• Asbestholdige materialer må ikke bearbejdes. Se fagforeningens relevante forskrift for forebyggelse af ulykker.

• Pas på! Brandfare! Sørg for, at der ikke befinder sig brandbare materialer indenfor det område, som gnister kan nå, når der arbejdes med brydning og slibning.
  ●Brug kun originale dele.
  ●Reparationer må kun udføres af dertil kvalificeret personale.

• Lydniveauet på arbejdspladsen kan overskride 85 dB (A). I så fald skal den, der arbejder med maskinen, benytte lyddæmning og høreværn. Lyden fra dette elektroværktøj måles efter IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/537/E∅F).
• Sørg for at stå i en sikker position. Undgå unormale kropsstillinger.
• Elektroværktøjet må ikke udsættes for regn. Brug ikke værktøjet i våde eller fugtige omgivelser og heller ikke i nærheden af brandbare væsker.
  ●Bær ikke elektroværktøjet i netledningen. Netledningen skal beskyttes mod beskadigelse fra olie, opløsningsmidler og skarpe kanter. Bær ikke værktøget i ledningen.
  ●Hold Deres arbejdsområde i orden.
• De bør sikre Dem, at kontakten er slået fra, när værktøjet sluttes til strømnettet.
• Bær egnet arbejdstøj. Bær ikke løstsiddende klæder eller smykker. Langt hår beskyttes af hårnet.
• Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værktøjsproducenten.
• Brug kun skarpe og upåklagelige savblade. Bøjede og ridsede savblade skal skiftes straks.
  ●Når apparatet er slukket, må savbladet ikke bremses ved et tryk på siden.
• Sørg for et regelmæssigt fremføring, da dette reducerer risikoen for ulykker og forlænger savbladets og stiksavens levetid.

DK

Betjeningsvejledning til elektronisk stiksav ST 350

IDRIFTTAGNING

Kort kørsel (figur 3)

Start: Betjeningskontakten trykkes ned

Stop: Slip betjeningskontakten

Konstant kørsel

Start: Betjeningskontakten trykkes ned og fæstnes i nedtrykket tilstand med låseknappen.

Skift af savblad (figur 2)

Stiksaven skal slukkes og stikket trækkes ud før alle servicearbejder og savbladsskift.

Begge skruer ved stødstangen (figur 2) løsnes med den vedlagte unbraconøgle. Savbladet skubbes ind i rillen mellem hævestang og holdebøjle til anslag. Begge skruer fæstnes med den vedlagte unbraconøgle. Savbladets tænder skal vise i skæreretningen. Sørg for, at savbladet sidder i stødstangens og løberullens rille.

Ændring af savskoens position

(spidssnit og savning nær rande, figur 5) Savskoen kan vippes til geringssnit og skråsnit indtil ca. 45 grader på begge sider ved at løsne begge skruer på undersiden. Vinklerne er markeret med streger for 15, 30 og 45 grader. En indstilling mellem markeringerne er uden videre mulig.

For at ændre snitvinklen løsner De begge skruer (figur 5) så meget, at savskoen netop kan rykkes. Indstil den ønskede vinkel og skru skruerne fast igen.

Når der skal saves til randen kan savskoen skubbes bagud. Hertil løsnes begge skruer på undersiden (figur 5) og savskoen skubbes bagud. Skru derefter begge skruer fast igen.

Støvsugning

Stiksaven er udstyret med en støvsugertilslutning. Enhver støvsuger kan sluttes til udsugningsåbningen ved stiksavens bagende. Sæt Dem venligst i forbindelse med producenten af Deres støvsuger, hvis De behøver en særlig adapter hertil.

TEKNISKE DATA

Driftsspænding 230 v ~ 50 Hz

Optagen effekt 350 W

Slagtal max. 3000/min.

Slaglængde 18 mm

Skæredybde træ 55 mm

Skæredybde kunststof 10 mm

Skæredybde jern 6 mm

Geringssnit Indtil 45° (venstre og højre)

Lydtryksniveau LPA89 db (A)

Lydeffektniveau LWA99,6 db (A)

DK

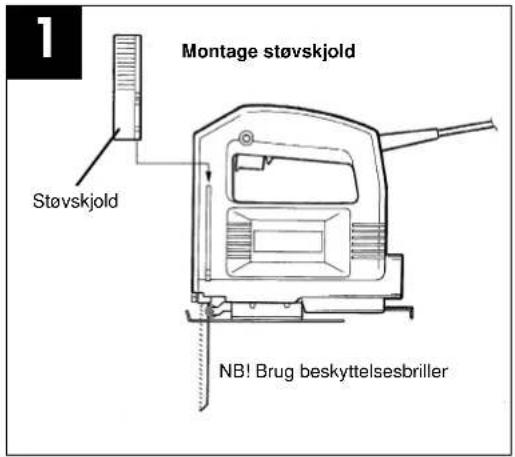

1 Montage støvskjold Støvskjold NB! Brug beskyttelsesbriller

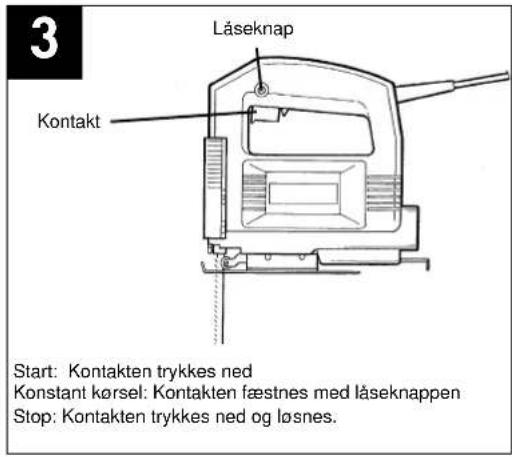

3 Låseknap Kontakt Start: Kontakten trykkes ned Konstant kørsel: Kontakten fæstnes med låseknappen Stop: Kontakten trykkes ned og løsnes.

2 Skift af savblad Savbladet løsnes: skruerne drejes mod venstre Savbladet skubbes ind i stødstangen til anslag og begge holdebøjlens skruer fæstnes. NB! De bør sikre Dem, at savbladet sidder fast i stødstangens og løberullens rille.

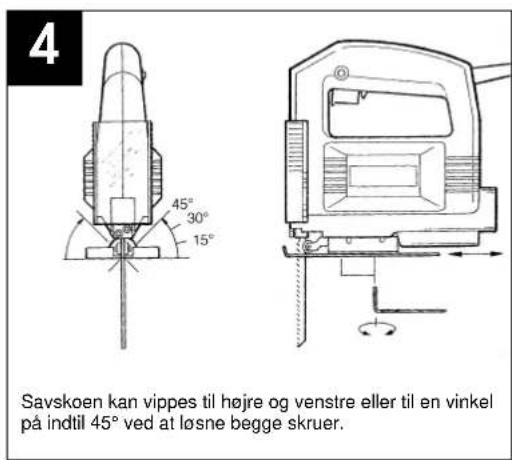

4 45° 30° 15° Savskoen kan vippes til højre og venstre eller til en vinkel på indtil 45° ved at løsne begge skruer.

Savning af finerspånplader:

1. Brug et fint savblad
2. Savskoen sættes mod det ubehandlede sted
3. Ringe fremføringskraft

Lommesnit: Kun i spånplader og træ uden forboring. Stiksaven trykkes fast mod modstykket og bevæges langsomt i skæreretningen.

Garantiperioden regnes fra købsdatoen og er gældende i 1 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt

GARANTIEURKUNDE

Der tages forbehold för tekniske ændringer
