KÄYTTÖOHJE ST 350 EINHELL

Käyttöohje Sähköpistosaha

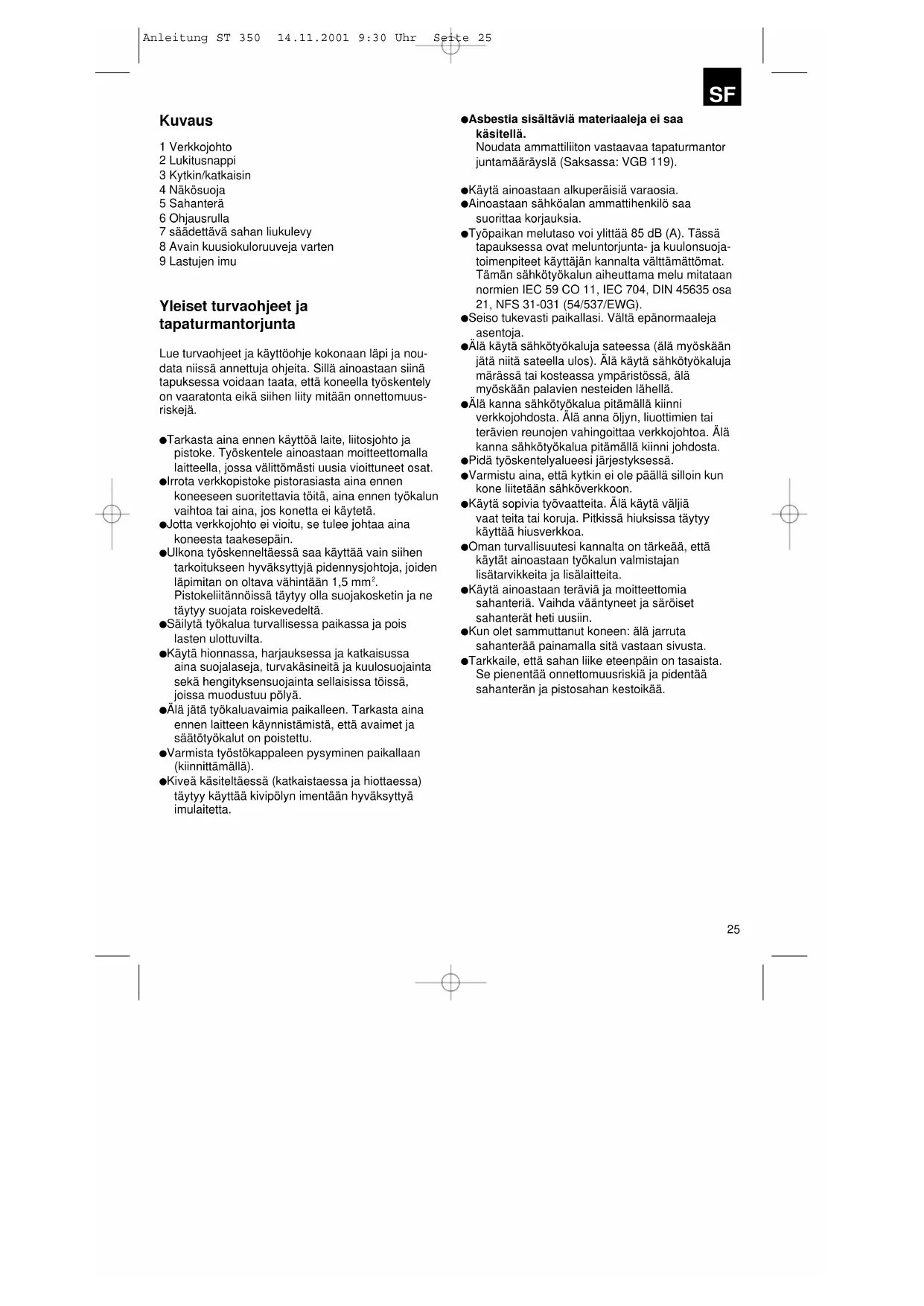

Motstycke Anleitung ST 350 14.11.2001 9:30 Uhr Seite 2425 Kuvaus 1 Verkkojohto 2 Lukitusnappi 3 Kytkin/katkaisin 4 Näkösuoja 5 Sahanterä 6 Ohjausrulla 7 säädettävä sahan liukulevy 8 Avain kuusiokuloruuveja varten 9 Lastujen imu Yleiset turvaohjeet ja tapaturmantorjunta Lue turvaohjeet ja käyttöohje kokonaan läpi ja nou- data niissä annettuja ohjeita. Sillä ainoastaan siinä tapuksessa voidaan taata, että koneella työskentely on vaaratonta eikä siihen liity mitään onnettomuus- riskejä. Tarkasta aina ennen käyttöä laite, liitosjohto ja pistoke. Työskentele ainoastaan moitteettomalla laitteella, jossa välittömästi uusia vioittuneet osat. Irrota verkkopistoke pistorasiasta aina ennen koneeseen suoritettavia töitä, aina ennen työkalun vaihtoa tai aina, jos konetta ei käytetä. Jotta verkkojohto ei vioitu, se tulee johtaa aina koneesta taakesepäin. Ulkona työskenneltäessä saa käyttää vain siihen tarkoitukseen hyväksyttyjä pidennysjohtoja, joiden läpimitan on oltava vähintään 1,5 mm

Pistokeliitännöissä täytyy olla suojakosketin ja ne täytyy suojata roiskevedeltä. Säilytä työkalua turvallisessa paikassa ja pois lasten ulottuvilta. Käytä hionnassa, harjauksessa ja katkaisussa aina suojalaseja, turvakäsineitä ja kuulosuojainta sekä hengityksensuojainta sellaisissa töissä, joissa muodustuu pölyä. Älä jätä työkaluavaimia paikalleen. Tarkasta aina ennen laitteen käynnistämistä, että avaimet ja säätötyökalut on poistettu. Varmista työstökappaleen pysyminen paikallaan (kiinnittämällä). Kiveä käsiteltäessä (katkaistaessa ja hiottaessa) täytyy käyttää kivipölyn imentään hyväksyttyä imulaitetta. Asbestia sisältäviä materiaaleja ei saa käsitellä. Noudata ammattiliiton vastaavaa tapaturmantor juntamääräyslä (Saksassa: VGB 119). Käytä ainoastaan alkuperäisiä varaosia. Ainoastaan sähköalan ammattihenkilö saa suorittaa korjauksia. Työpaikan melutaso voi ylittää 85 dB (A). Tässä tapauksessa ovat meluntorjunta- ja kuulonsuoja- toimenpiteet käyttäjän kannalta välttämättömat. Tämän sähkötyökalun aiheuttama melu mitataan normien IEC 59 CO 11, IEC 704, DIN 45635 osa 21, NFS 31-031 (54/537/EWG). Seiso tukevasti paikallasi. Vältä epänormaaleja asentoja. Älä käytä sähkötyökaluja sateessa (älä myöskään jätä niitä sateella ulos). Älä käytä sähkötyökaluja märässä tai kosteassa ympäristössä, älä myöskään palavien nesteiden lähellä. Älä kanna sähkötyökalua pitämällä kiinni verkkojohdosta. Älä anna öljyn, liuottimien tai terävien reunojen vahingoittaa verkkojohtoa. Älä kanna sähkötyökalua pitämällä kiinni johdosta. Pidä työskentelyalueesi järjestyksessä. Varmistu aina, että kytkin ei ole päällä silloin kun kone liitetään sähköverkkoon. Käytä sopivia työvaatteita. Älä käytä väljiä vaat teita tai koruja. Pitkissä hiuksissa täytyy käyttää hiusverkkoa. Oman turvallisuutesi kannalta on tärkeää, että käytät ainoastaan työkalun valmistajan lisätarvikkeita ja lisälaitteita. Käytä ainoastaan teräviä ja moitteettomia sahanteriä. Vaihda vääntyneet ja säröiset sahanterät heti uusiin. Kun olet sammuttanut koneen: älä jarruta sahanterää painamalla sitä vastaan sivusta. Tarkkaile, että sahan liike eteenpäin on tasaista. Se pienentää onnettomuusriskiä ja pidentää sahanterän ja pistosahan kestoikää.

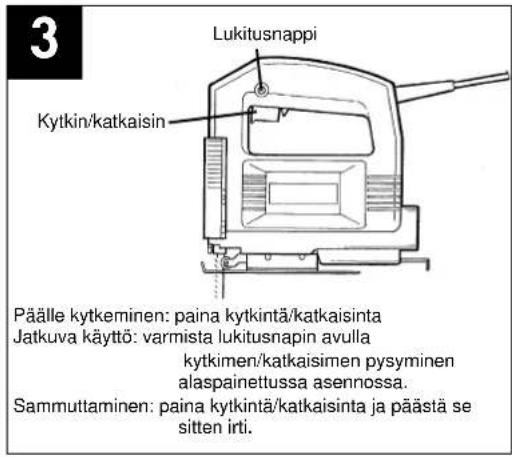

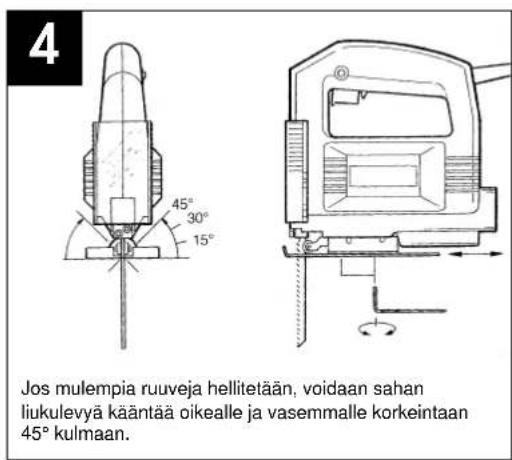

Momenttikytkentä (kuva 3) Päälle kytkeminen: Paina kytkintä/katkaisinta Sammuttaminen: Älä enää paina kytkintä/ katkaisinta Kestokytkentä Päälle kytkeminen: Paina kytkintä/katkaisinta ja lukitse se paikalleen (sen ollessa alaspainotussa asennossa) lukitusnapin avulla Sammuttaminen: Paine kytkintä/katkaisinta ja päästä se sitten irti. Sahanterän vaihto (kuva 2) Pistosaha täytyy kytkeä pois päältä ja verkkopistoke täytyy irrottaa pistorasiasta aina ennen töitten aloittamista ja ennen sahanterän vaihtoa. Hellitä oheisen kuusiokoloruuvi-avaimen avulla työntimessä olevis ruuveja (kuva 2). Työnnä sahanterä ohjausuraan, vivun ja kiinnityssangan väliin vasteeseen asti. Kiristä molemmat ruuvit oheisen kuusiokoloruuvi-avaimen avulla. Sahanterän hammastuksen täytyy osoittaa sahaussuuntaan päin. Sahanterän täytyy olla paikallaan työntimen ja ohjausrullan urassa. Sahan liukulevyn säätäminen (Viistosahaus ja sahaaminen reunan läheltä, kuva 4) Vinosahausta ja vinoa poikkisahausta varten voidaan, sen jälkeen kun molempia alapuloella olevia ruuveja on hellitetty, sahan liukulevyä kääntää molemmin puolin jopa 45°. Kulmat on merkitty viivoilla 15°, 30° ja 45°. Sahan liukulevyn säätäminen merkittyjen kulma-asteiden väliin on myös mahdolista. Jos haluat muuttaa sahauskulmaa, hellitä molempia ruuveja (kuva 4) niin paljon, että sahan liukulevyä voidaan juuri vielä työntää. Säädä haluamasi kulma ja kiristä taas molemmat ruuvit. Reunaan asti sahaamista varten sahan liukulevyä voidaan työntää taaksepäin. Hellitä molempia ala- puolella olevia ruuveja (kuva 4) ja työnnä sahan liu- kulevyä taaksepäin. Kiristä taas molemmat ruuvit. Pölyn imentä Pistosaha on varustettu pölynimuliitännällä. Mikä tahansa pölynimuri voidaan liittää pistosahan takapäässa olevaa imuaukkoon. Mikäli tarvitset sitä varten erikoisadapterin, käänny pölynimurisi valmistajan puoleen. TEKNISET TIEDOT Nimellisjännite: 230 V - 50 Hz Tehon kulutus: 350 W Iskuluku: enint. 3000 r/min. Iskukorkeus: 18 mm Sahaussyvyys puu: 55 mm Sahaussyvyys muovi: 10 mm Sahaussyvyys rauta: 6mm Viistosahaus: 45°:en asti (oikealle ja vasemmalle) Äänen painetaso LPA: 59 dB (A) Äänen tehotaso LWA: 99,6 dB (A)

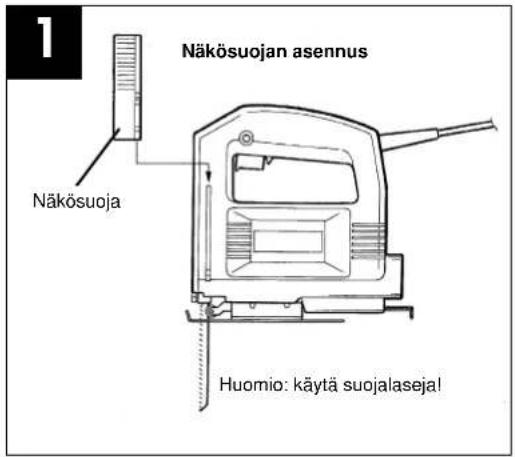

Näkösuojan asennus Näkösuoja Huomio: käytä suojalaseja! Sahanterän vaihto Sahanterän irrottaminen: kierrä ruuveja vasemmalle. Aseta sahanterä työntimeen vasteeseen asti ja kiristä kiinnitinsangan molemmat ruuvit. Huomio: tarkasta, ellä sahanterä on paikallaan ohjausrullan ja työntimen urassa.

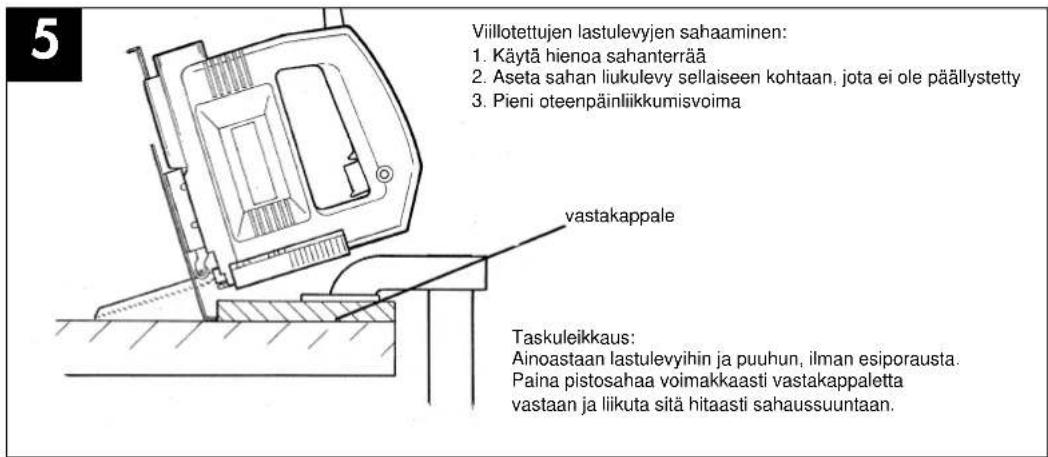

Lukitusnappi Kytkin/katkaisin Päälle kytkeminen: paina kytkintä/katkaisinta Jatkuva käyttö: varmista lukitusnapin avulla kytkimen/katkaisimen pysyminen alaspainettussa asennossa. Sammuttaminen: paina kytkintä/katkaisinta ja päästä se sitten irti. Jos mulempia ruuveja hellitetään, voidaan sahan liukulevyä kääntää oikealle ja vasemmalle korkeintaan 45° kulmaan. Taskuleikkaus: Ainoastaan lastulevyihin ja puuhun, ilman esiporausta. Paina pistosahaa voimakkaasti vastakappaletta vastaan ja liikuta sitä hitaasti sahaussuuntaan. Viillotettujen lastulevyjen sahaaminen:

1. Käytä hienoa sahanterrää

2. Aseta sahan liukulevy sellaiseen kohtaan, jota ei ole päällystetty

3. Pieni oteenpäinliikkumisvoima
