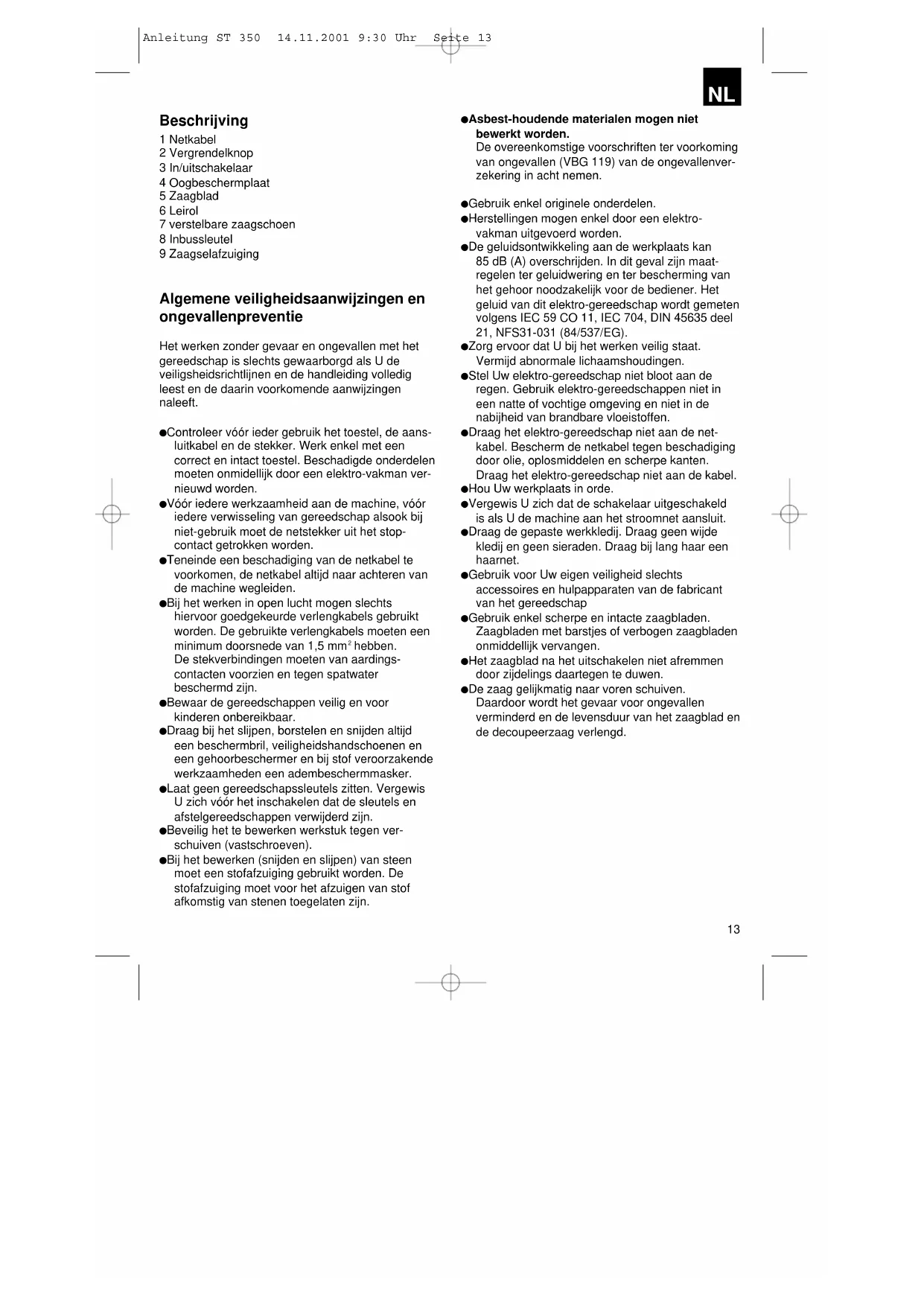

Pièce d’appui Anleitung ST 350 14.11.2001 9:30 Uhr Seite 1213 Beschrijving 1 Netkabel 2 Vergrendelknop 3 In/uitschakelaar 4 Oogbeschermplaat 5 Zaagblad 6 Leirol 7 verstelbare zaagschoen 8 Inbussleutel 9 Zaagselafzuiging Algemene veiligheidsaanwijzingen en ongevallenpreventie Het werken zonder gevaar en ongevallen met het gereedschap is slechts gewaarborgd als U de veiligsheidsrichtlijnen en de handleiding volledig leest en de daarin voorkomende aanwijzingen naleeft. Controleer vóór ieder gebruik het toestel, de aans- luitkabel en de stekker. Werk enkel met een correct en intact toestel. Beschadigde onderdelen moeten onmidellijk door een elektro-vakman ver- nieuwd worden. Vóór iedere werkzaamheid aan de machine, vóór iedere verwisseling van gereedschap alsook bij niet-gebruik moet de netstekker uit het stop- contact getrokken worden. Teneinde een beschadiging van de netkabel te voorkomen, de netkabel altijd naar achteren van de machine wegleiden. Bij het werken in open lucht mogen slechts hiervoor goedgekeurde verlengkabels gebruikt worden. De gebruikte verlengkabels moeten een minimum doorsnede van 1,5 mm

hebben. De stekverbindingen moeten van aardings- contacten voorzien en tegen spatwater beschermd zijn. Bewaar de gereedschappen veilig en voor kinderen onbereikbaar. Draag bij het slijpen, borstelen en snijden altijd een beschermbril, veiligheidshandschoenen en een gehoorbeschermer en bij stof veroorzakende werkzaamheden een adembeschermmasker. Laat geen gereedschapssleutels zitten. Vergewis U zich vóór het inschakelen dat de sleutels en afstelgereedschappen verwijderd zijn. Beveilig het te bewerken werkstuk tegen ver- schuiven (vastschroeven). Bij het bewerken (snijden en slijpen) van steen moet een stofafzuiging gebruikt worden. De stofafzuiging moet voor het afzuigen van stof afkomstig van stenen toegelaten zijn. Asbest-houdende materialen mogen niet bewerkt worden. De overeenkomstige voorschriften ter voorkoming van ongevallen (VBG 119) van de ongevallenver- zekering in acht nemen. Gebruik enkel originele onderdelen. Herstellingen mogen enkel door een elektro- vakman uitgevoerd worden. De geluidsontwikkeling aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn maat- regelen ter geluidwering en ter bescherming van het gehoor noodzakelijk voor de bediener. Het geluid van dit elektro-gereedschap wordt gemeten volgens IEC 59 CO 11, IEC 704, DIN 45635 deel 21, NFS31-031 (84/537/EG). Zorg ervoor dat U bij het werken veilig staat. Vermijd abnormale lichaamshoudingen. Stel Uw elektro-gereedschap niet bloot aan de regen. Gebruik elektro-gereedschappen niet in een natte of vochtige omgeving en niet in de nabijheid van brandbare vloeistoffen. Draag het elektro-gereedschap niet aan de net- kabel. Bescherm de netkabel tegen beschadiging door olie, oplosmiddelen en scherpe kanten. Draag het elektro-gereedschap niet aan de kabel. Hou Uw werkplaats in orde. Vergewis U zich dat de schakelaar uitgeschakeld is als U de machine aan het stroomnet aansluit. Draag de gepaste werkkledij. Draag geen wijde kledij en geen sieraden. Draag bij lang haar een haarnet. Gebruik voor Uw eigen veiligheid slechts accessoires en hulpapparaten van de fabricant van het gereedschap Gebruik enkel scherpe en intacte zaagbladen. Zaagbladen met barstjes of verbogen zaagbladen onmiddellijk vervangen. Het zaagblad na het uitschakelen niet afremmen door zijdelings daartegen te duwen. De zaag gelijkmatig naar voren schuiven. Daardoor wordt het gevaar voor ongevallen verminderd en de levensduur van het zaagblad en de decoupeerzaag verlengd.

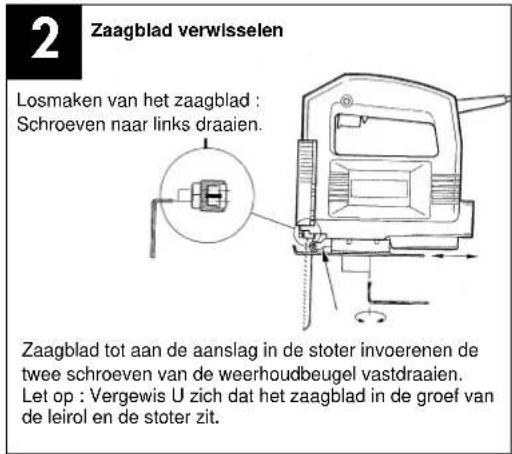

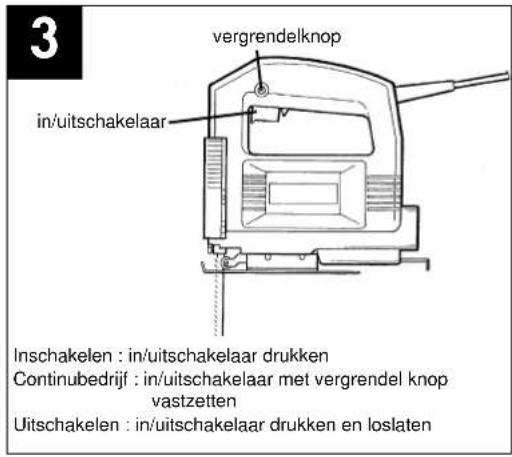

Anleitung ST 350 14.11.2001 9:30 Uhr Seite 1314 Handleiding voor elektro- decoupeerzaag ST 350 INGEBRUIKNEMING Momentschakeling (fig. 3) Inschakelen : in/uitschakelaar drukken Uitschakelen : in/uitschakelaar loslaten Continuschakeling Inschakelen : in/uitschakelaar drukken en in gedrukte toestand met de vergrendelknop vastzetten Uitschakelen : in/uitschakelaar drukken en loslaten Zaagblad verwisselen (fig. 2) Vóór alle werkzaamheden en vóór het verwisselen van het zaagblad de decoupeerzaag uitschakelen en de netstekker uit het stopcontact trekken. Draai de twee schroeven aan de stoter met behulp van de bijgevoegde inbussleutel los (fig. 2). Schuif het zaagblad in de leigroef tussen de hefstang en de weerhoudbeugel tot aan de aanslag. Draai de twee schroeven met de bijgevoegde inbussleutel vast. De tanding van het zaagblad moet in snijrichting wijzen. Let erop dat het zaagblad in de leigroef van de stoter en de leirol zit. Verstellen van de zaagschoen (versteksneden en zagen dicht aan de rand, fig. 4) Voor versteksneden en diagonalsneden kan de zaagschoen, na het losdraaien van de twee schroe- ven aan de onderkant, weerzijds tot 45° gedraaid worden. De hoeken zijn door markeringsstreepjes, 15°, 30° en 45° aangeduid. Een instelling tussen de gemarkeerde hoekgraden is zomaar mogelijk. Om van snijhoek te veranderen draait U de twee schroeven (fig. 5) zo ver los dat U de zaagschoen juist nog kan verschuiven. Stel de gewenste hoek dan in en draai de twee schroeven weer vast. Om tot aan de rand te zagen, kan de zaagschoen naar achteren verschoven worden. Draai hiervoor de twee schroeven aan de onderkant (fig. 4) los en schuif de zaagschoen naar achteren. Draai de twee schroeven weer vast. Stofafzuiging De decoupeerzaag is voorzien van een stofzuige- raansluiting. Iedere stofzuiger kan aan de afzuigope- ning op het achterste eind van de decoupeerzaag aangesloten worden. Indien U hiervoor een speciale adapter nodig hebt, gelieve contact met de fabricant van Uw stofzuiger op te nemen. TECHNISCHE GEGEVENS Nominale spanning : 230 V ~ 50 Hz Opgenomen vermogen : 350 Watt Aantal slagen : max. 3000/min. Slaghoogte : 18 mm Zaagdiepte hout : 55 mm Zaagdiepte kunststof : 10 mm Zaagdiepte ijzer : 6 mm Versteksnede : tot 45° (links en rechts) Geluidsdrukniveau LPA : 89 dB (A) Geluidsprestatieniveau LWA : 99,6 dB (A)

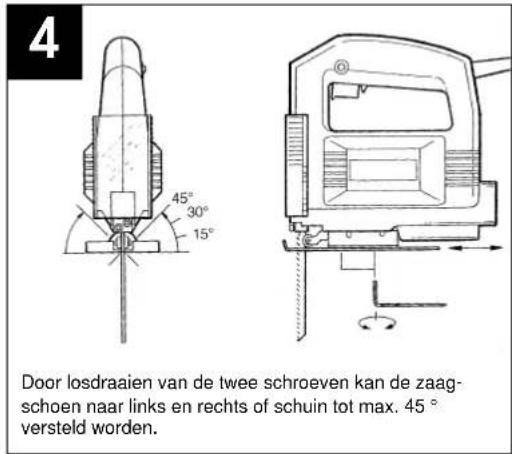

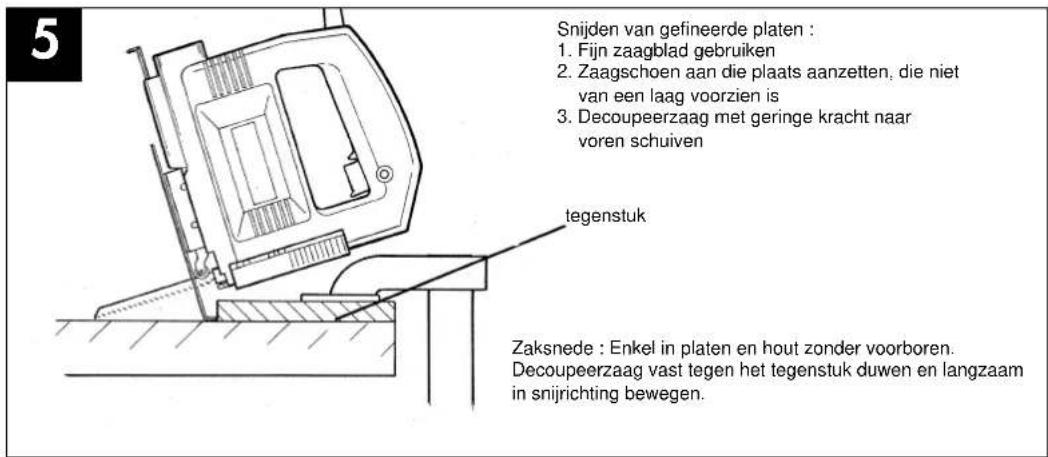

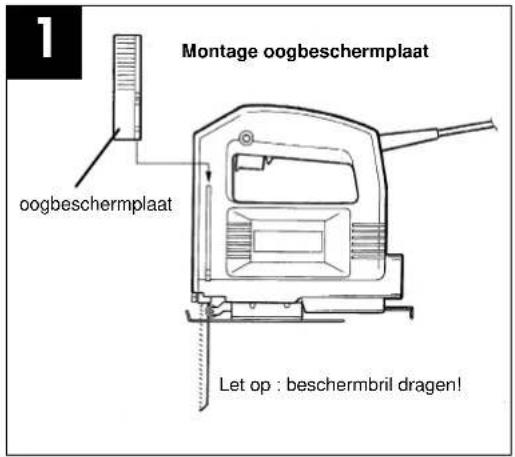

Montage oogbeschermplaat oogbeschermplaat Let op : beschermbril dragen! Zaagblad verwisselen Losmaken van het zaagblad : Schroeven naar links draaien. vergrendelknop in/uitschakelaar Zaagblad tot aan de aanslag in de stoter invoerenen de twee schroeven van de weerhoudbeugel vastdraaien. Let op : Vergewis U zich dat het zaagblad in de groef van de leirol en de stoter zit. Inschakelen : in/uitschakelaar drukken Continubedrijf : in/uitschakelaar met vergrendel knop vastzetten Uitschakelen : in/uitschakelaar drukken en loslaten Door losdraaien van de twee schroeven kan de zaag- schoen naar links en rechts of schuin tot max. 45 ° versteld worden. Zaksnede : Enkel in platen en hout zonder voorboren. Decoupeerzaag vast tegen het tegenstuk duwen en langzaam in snijrichting bewegen. Snijden van gefineerde platen :

1. Fijn zaagblad gebruiken

2. Zaagschoen aan die plaats aanzetten, die niet

van een laag voorzien is

3. Decoupeerzaag met geringe kracht naar
