BEDIENUNGSANLEITUNG ST 350 EINHELL

Bedienungsanleitung Elektro-Stichsäge

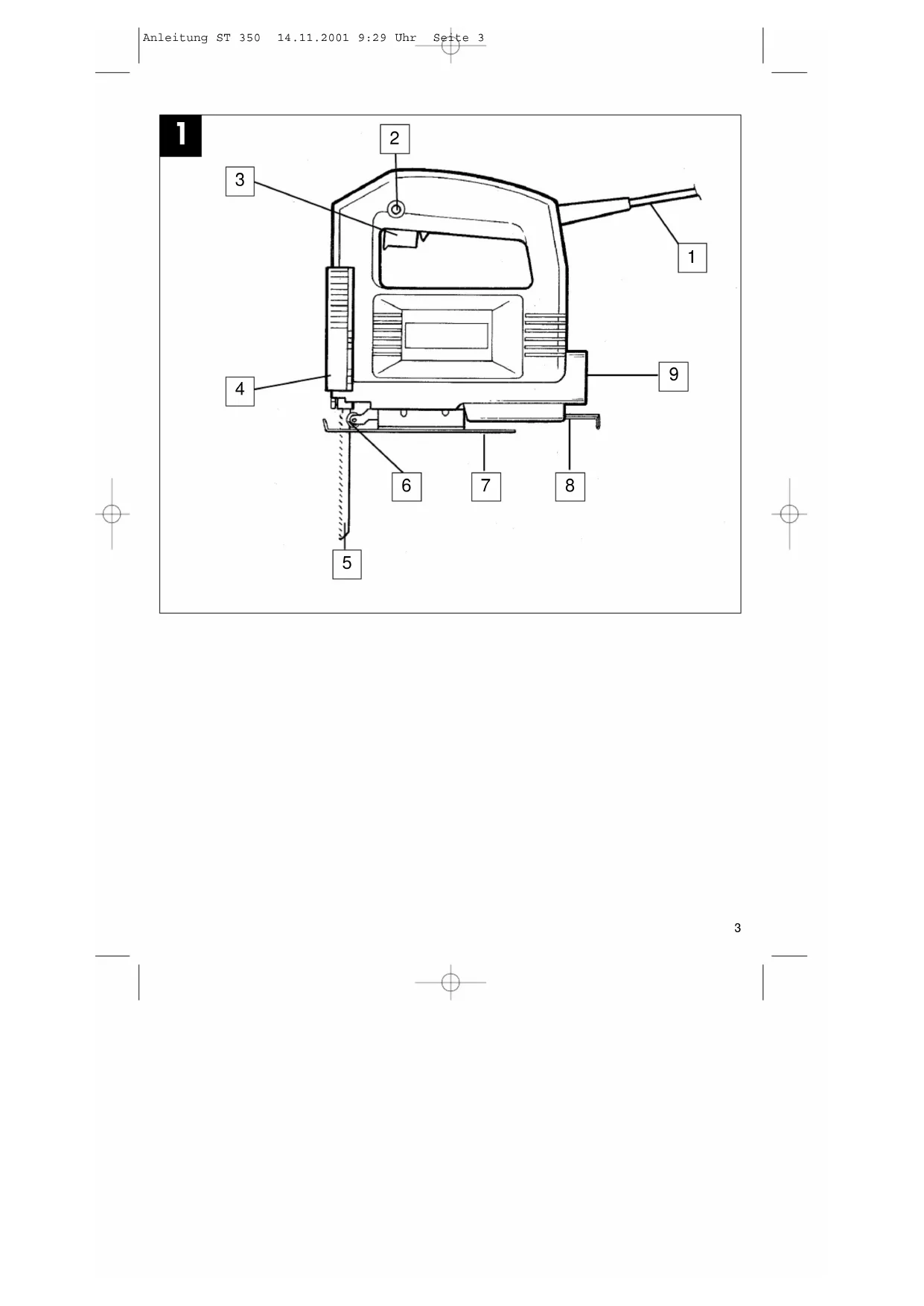

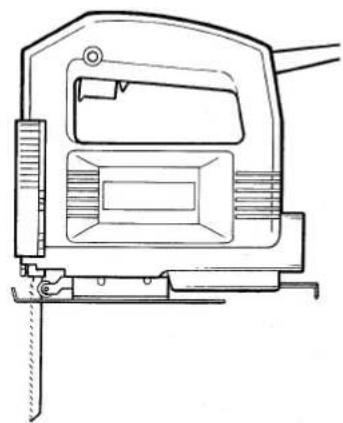

Anleitung ST 350 14.11.2001 9:29 Uhr Seite 34 Beschreibung 1 Netzkabel 2 Feststellknopf 3 Ein/Ausschalter 4 Sichtschutz 5 Sägeblatt 6 Führungsrolle 7 verstellbarer Sägeschuh 8 Innensechskantschlüssel 9 Spanabsaugung Allgemeine Sicherheitshinweise und Unfallschutz Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitshinweise und die Bedienungsanleitung vollständig lesen und die enthaltenen Hinweise befolgen. Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlußleitung und den Stecker. Arbeiten Sie nur mit einem einwandfreien und unbeschädigten Gerät. Beschädigte Teile müssen sofort von einem Elektro-Fachmann erneuert werden. Vor allen Arbeiten an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdose ziehen. Um Beschädigungen des Netzkabels zu ver- meiden, das Netzkabel immer nach hinten von der Maschine wegführen. Beim Arbeiten im Freien dürfen nur dafür zuge- lassene Verlängerungskabel verwendet werden. Die verwendeten Verlängerungskabel müssen einen Mindest-Querschnitt von 1,5 mm

auf- weisen. Die Steckverbindungen müssen Schutzkontakte aufweisen und spritzwasserge- schützt sein. Bewahren Sie die Werkzeuge sicher und für Kinder nicht erreichbar auf. Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe und einen Gehörschutz und bei stauber- zeugenden Arbeiten eine Atemschutzmaske. Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vo rdem Einschalten, daß die Schlüssel und Einstellwerkzeuge entfernt sind. Sichern Sie das zu bearbeitende Werkstück gegen Verrutschen (festspannen). Beim Bearbeiten (Trennen und Schleifen) von Stein muß eine Staubabsaugung verwendet werden. Die Staubabsaugung muß zum Absaugen von Gesteinsstaub zugelassen sein. Asbesthaltige Materialien dürfen nicht bearbeitet werden. Entsprechende Unfallverhütungsvorschrift (VBG 119) der Berufsgenossenschaft beachten. Verwenden Sie nur Orginal-Ersatzteile. Reparaturen dürfen nur von einem Elektro- Fachmann durchgeführt werden. Die Lärmentwicklung am Arbeitsplatz kann 85 db (A) überschreiten. In diesem Fall sind Schall- und Gehörschutzmaßnahmen für den Bedienenden erforerlich. Das Geräusch dieses Elektrowerkzeuges wird nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen. Achten Sie auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen. Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten. Tragen Sie das Elektrowerkzeug nicht am Netzkabel. Schützen Sie das Netzkabel vor Be- schädigung durch Öl, Lösungsmittel und scharfen Kanten. Tragen sie das Elektrowerkzeug nicht am Kabel. Halten Sie Ihren Arbeitsbereich in Ordnung. Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist. Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haarnetz. Verwenden Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte des Werkzeug-Her- stellers Verwenden Sie nur scharfe und einwandfreie Sägeblatter. Verbogene und rissige Sägeblatter sofort austauschen. Sägeblatt nach dem Ausschalten nicht durch seit liches Gegendrücken abbremsen. Achten Sie auf gleichmässigen Vorschub, daß vermindert die Unfallgefahr und verlängert die Lebensdauer des Sägeblatts und der Stichsäge.

Anleitung ST 350 14.11.2001 9:29 Uhr Seite 45 Betriebsanleitung für Elektro-Stichsäge ST 350 INBETRIEBNAHME Momentschaltung (Bild 3) Einschalten: Ein/Ausschalter drücken Ausschalten: Ein/Ausschalter loslassen Dauerschaltung Einschalten: Ein/Ausschalter drücken und im gedrückten Zustand mit den Feststellknopf arretieren Ausschalten: Ein/Ausschalter drücken und loslassen Sägeblattwechsel (Bild 2) Vor allen Arbeiten und Sägeblattwechsel die Stichsäge ausschalten und den Netzstecker aus der Steckdose ziehen. Lösen Sie mit dem beiliegenden Innensechskant- schlüssel die beiden Schrauben am Stößel (Bild 2). Schieben Sie das Sägeblatt in die Führungsnut, zwischen Hubstange und Haltebügel bis zum An- schlag ein. Ziehen Sie die beiden Schrauben mit dem beiliegenden Innensechskantschlüssel fest. Die Sägeblattzahnung muß in Schneidrichtung zeigen. Achten Sie darauf, daß das Sägeblatt in der Führungsnut des Stößels und der Laufrolle sitzt. Verstellen des Sägeschuh (Gehrungsschnitte und randnahes Sägen, Bild 4) Für Gehrungsschnitte und Schrägschnitte kann der Sägeschuh, nach lösen der beiden Schrauben auf der Unterseite, beidseitig um bis zu 45° geschwenkt werden. Die Winkel sind mit Markierungsstrichen, 15°, 30° und 45° gekennzeichnet. Eine Einstellung zwischen den markierten Winkelgraden ist ohne weiters möglich. Zum Verstellen des Schnittwinkels lösen Sie die beiden Schrauben (Bild 4) soweit, das der Säge- schuh gerade noch verschoben werden kann. Stellen Sie den gewünschten Winkel ein und ziehen Sie die beiden Schrauben wieder fest. Für das Sägen bis zum Rand kann der Sägeschuh nach hinten verschoben werden. Lösen Sie dazu die beiden Schrauben an der Unterseite (Bild 4) und schieben Sie den Sägeschuh nach hinten. Ziehen Sie die beiden Schrauben wieder fest. Staubabsaugung Die Stichsäge ist mit einem Staubsaugeranschluß ausgestattet. Jeder Staubsauger kann an die Absaugöffung am hinteren Ende der Stichsäge angeschlossen werden. Sollten Sie hierzu einen spe- ziellen Adapter benötigen, setzen Sie sich bitten mit dem Hersteller Ihres Staubsaugers in Verbindung. TECHNISCHE DATEN Nennspannung: 230 V ~ 50 Hz Leistungsaufnahme: 350 W Hubzahl: max. 3000/min. Hubhöhe: 18 mm Schnittiefe Holz: 55 mm Schnittiefe Kunststoff: 10 mm Schnittiefe Eisen: 6 mm Gehrungsschnitt: bis 45° (links und rechts) Schalldruckpegel LPA: 89 db (A) Schalleistungspegel LWA: 99,6 db (A)

Anleitung ST 350 14.11.2001 9:29 Uhr Seite 56

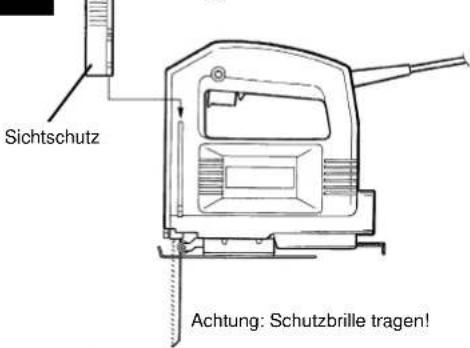

Montage Sichtschutz Sichtschutz Achtung: Schutzbrille tragen! Sägeblattwechsel Lösen des Sägeblatts: Schrauben nach links drehen. Sägeblatt bis zum Anschlag in den Stößel einsetzen und die beiden Schrauben des Haltbügels festziehen. Achtung: Prüfen Sie ob das Sägeblatt in der Rille der Laufrolle und des Stößels sitzt.

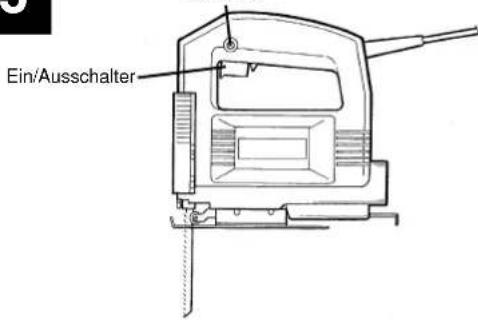

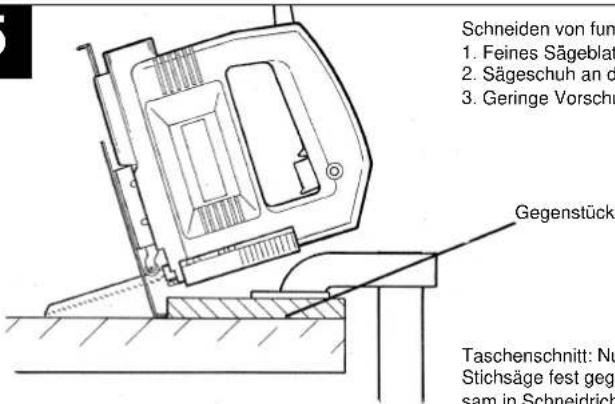

Feststeller Ein/Ausschalter Einschalten: Ein/Ausschalter drücken. Dauerbetrieb: Ein/Ausschalter mit Feststellknopf sichern. Ausschalten: Ein/Ausschalter kurz drücken und loslassen. Durch Lösen der beiden Schrauben kann der Sägeschuh nach links und rechts oder im Winkel bis 45° verstellt werden. Taschenschnitt: Nur in Spannplatten und Holz ohne vorbohren. Stichsäge fest gegen an das Gegenstück drücken und lang- sam in Schneidrichtung bewegen. Schneiden von fumierten Spannplatten:

1. Feines Sägeblatt benutzen

2. Sägeschuh an der unbeschichteten Stelle ansetzen

3. Geringe Vorschubkraft

Anleitung ST 350 14.11.2001 9:29 Uhr Seite 89

Anleitung ST 350 14.11.2001 9:29 Uhr Seite 1011

Anleitung ST 350 14.11.2001 9:30 Uhr Seite 1415

Anleitung ST 350 14.11.2001 9:30 Uhr Seite 1718

Anleitung ST 350 14.11.2001 9:30 Uhr Seite 2021

Anleitung ST 350 14.11.2001 9:30 Uhr Seite 2324

Anleitung ST 350 14.11.2001 9:30 Uhr Seite 2627

Anleitung ST 350 14.11.2001 9:30 Uhr Seite 2930

Anleitung ST 350 14.11.2001 9:30 Uhr Seite 32GR

Anleitung ST 350 14.11.2001 9:30 Uhr Seite 3435

Anleitung ST 350 14.11.2001 9:30 Uhr Seite 3839

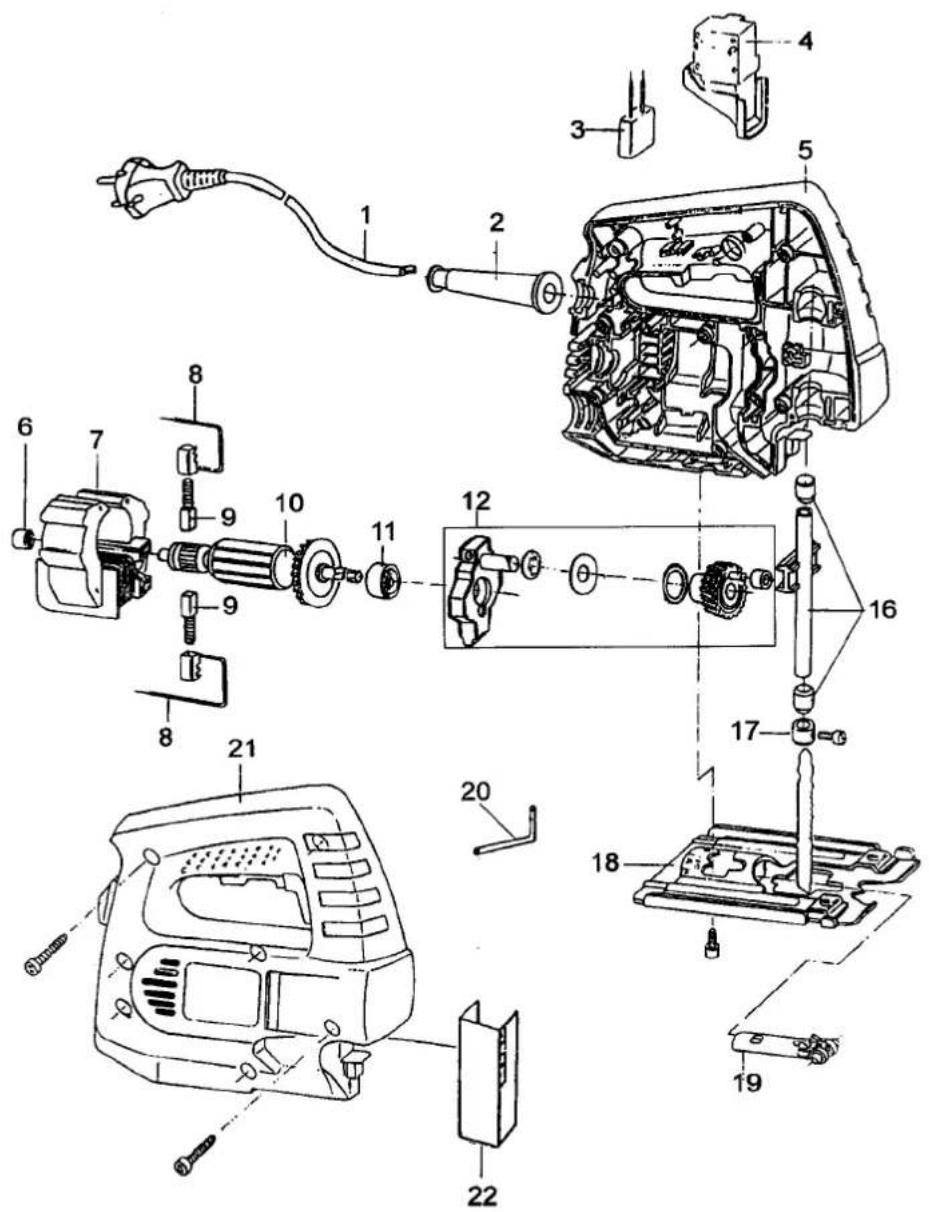

Modstykke Anleitung ST 350 14.11.2001 9:30 Uhr Seite 3940 Ersatzteilzeichnung ST 350 Art.-Nr.: 43.203.00, I.-Nr.: 91015 Anleitung ST 350 14.11.2001 9:30 Uhr Seite 4041 Ersatzteilliste ST 350 Art.-Nr.: 43.203.00, I.-Nr.: 91015 Pos. Bezeichnung Ersatzteilnr. 01 Netzleitung 44.302.00.50 02 Knickschutztülle 43.203.00.01 03 Kondensator 43.203.00.02 04 Ein/Aus Schalter 43.203.70.01 05 Linke Gehäusehälfte 43.203.00.03 06 Kugellager 607Z 43.203.00.04 07 Stator 43.203.00.05 08 Bürstenhalter 43.203.00.06 09 Kohlebürste 43.203.00.07 10 Rotor 43.203.00.08 11 Kugellager 608Z 43.203.00.09 12 Lagersitz komplett mit Zahnrad 43.203.00.10 16 Hubstange komplett 43.203.00.11 17 Sägeblattaufnahme 43.203.00.12 18 Sägefuß 43.203.00.13 19 Sägeblattführung 43.203.00.14 20 Inbusschlüssel 3mm 43.203.00.15 21 Rechte Gehäusehälfte 43.203.00.16 22 Sichtschutz 43.203.00.17 Anleitung ST 350 14.11.2001 9:30 Uhr Seite 4142

EG KonformitätserklärungDer Unterzeichnende erklärt imNamen der FirmaAchivierung / For archives: STE-0268-11-834-E STE 350

Anleitung ST 350 14.11.2001 9:30 Uhr Seite 44 CERTIFICATO DI GARANZIA EINHELL I periodo di garanzia inizia nel glomo dell´acquisto da 1 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del fun- zionamento. Le componeti da sostituire e il lavoro necessario per la riparazione non vengono calco- lati. Non c´è alcuna garanzia nel caso di danni successivi. Il vostro centro di assistenza. Einhell & Wieshofer GmbH Mühlgasse 1 A-2353 Guntramsdorf Einhell Marketing Sales & Service 15 Warwick House Ind. Park, Banbury Road, Sautham, Warwickshire CV 33 OPS Hans Einhell Nederland BV Postbus 12 NL-5126 ZG Gilze Varas - Van Looveren BV Coebergerstraat No 49 B-2018 Antwerpen Comercial Einhell S.A. Carretera Sanguesa E-31310 Carcastillo/Navarra Einhell Portugal LDA Com. Int. Rua dos Tercos, 638 Canelas P-4405 Valadares Suomen Einhell OY Hepolamminkatu 20 SF-33720 Tampere Einhell Italia s.r.l. Via Fermi, 9 I-22077 Olgiata Comasco (Co) Danks Handel Silkeborg a/s Løvsvinget 7 DK-8653 Them EINHELL GARANTIBEVIS Garantiperioden regnes fra købsdatoen og er gældende i 1 år. Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl. Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke. Der hæftes ikke for følgeskader. Deres kundeservicekontakt GARANTIEURKUNDE Wir gewähren Ihnen ein Jahr Garantie gemäß nachstehendenBedingungen. Die Garantiezeit beginnt jeweils mit dem Tag derLieferung, der durch Kaufbeleg, wie Rechnung, Lieferscheinoder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeitbeseitigen wir alle Funktionsfehler am Gerät, die nachweisbarauf mangelhafte Ausführung oder Materialfehler zurückzuführensind. Die dazu benötigten Ersatzteile und die anfallende Arbeits-zeit werden nicht berechnet. Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Ab- nutzung oder Transportschäden, ferner nicht auf Schäden, die in- folge Nichtbeachtung der Montageanleitung und nicht norm- gemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.Durch die Instandsetzung wird die Garantiezeit nicht erneuertoder verlängert. Bei Garantieanspruch, Störungen oder Ersatz-teilbedarf wenden Sie sich bitte an. ISC GmbH · International Service Center Eschenstraße 6 · D-94405 Landau/Isar (Germany) Ersatzteil- und Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10 und 52 50 Technische Kundenberatung: Telefon [phone] Technische Änderungen vorbehaltenTechnical changes subject to changeSous réserve de modificationsTechnische wijzigingen voorbehoudenSalvo modificaciones técnicasSalvaguardem-se alterações técnicas Förbehåll för tekniska förändringar Oikeus teknisiin muutoksiin pidätetäänDer tages forbehold för tekniske ændringerΟ κατασκεναστς διατηρε το δικαωµατεχνικ"ν αλλαγ"νCon riserva di apportare modifiche tecnicheTekniske endringer forbeholdes
