MANUAL DE UTILIZADOR ST 350 EINHELL

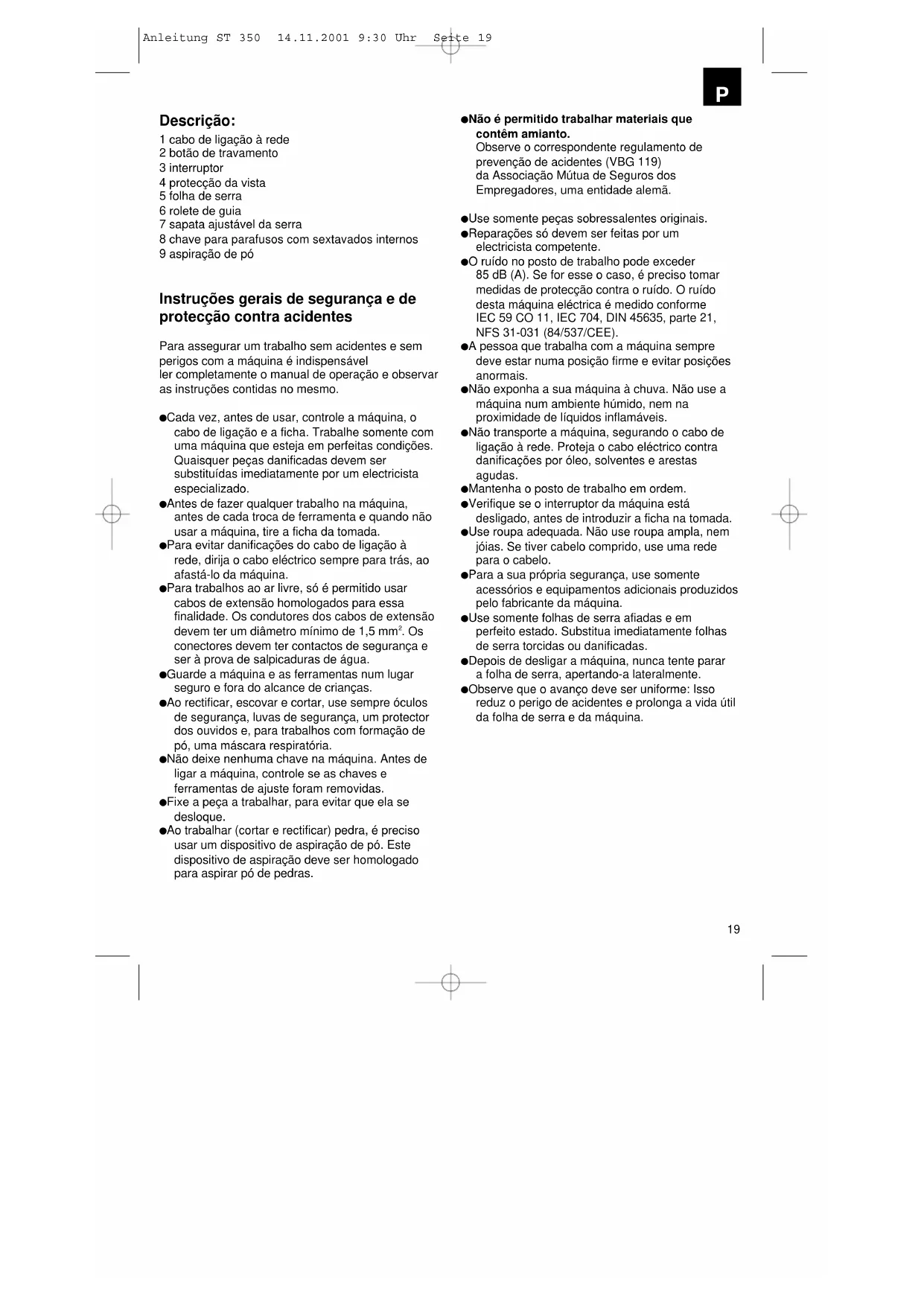

pieza de apoyo Anleitung ST 350 14.11.2001 9:30 Uhr Seite 1819 Descrição: 1 cabo de ligação à rede 2 botão de travamento 3 interruptor 4 protecção da vista 5 folha de serra 6 rolete de guia 7 sapata ajustável da serra 8 chave para parafusos com sextavados internos 9 aspiração de pó Instruções gerais de segurança e de protecção contra acidentes Para assegurar um trabalho sem acidentes e sem perigos com a máquina é indispensável ler completamente o manual de operação e observar as instruções contidas no mesmo. Cada vez, antes de usar, controle a máquina, o cabo de ligação e a ficha. Trabalhe somente com uma máquina que esteja em perfeitas condições. Quaisquer peças danificadas devem ser substituídas imediatamente por um electricista especializado. Antes de fazer qualquer trabalho na máquina, antes de cada troca de ferramenta e quando não usar a máquina, tire a ficha da tomada. Para evitar danificações do cabo de ligação à rede, dirija o cabo eléctrico sempre para trás, ao afastá-lo da máquina. Para trabalhos ao ar livre, só é permitido usar cabos de extensão homologados para essa finalidade. Os condutores dos cabos de extensão devem ter um diâmetro mínimo de 1,5 mm

. Os conectores devem ter contactos de segurança e ser à prova de salpicaduras de água. Guarde a máquina e as ferramentas num lugar seguro e fora do alcance de crianças. Ao rectificar, escovar e cortar, use sempre óculos de segurança, luvas de segurança, um protector dos ouvidos e, para trabalhos com formação de pó, uma máscara respiratória. Não deixe nenhuma chave na máquina. Antes de ligar a máquina, controle se as chaves e ferramentas de ajuste foram removidas. Fixe a peça a trabalhar, para evitar que ela se desloque. Ao trabalhar (cortar e rectificar) pedra, é preciso usar um dispositivo de aspiração de pó. Este dispositivo de aspiração deve ser homologado para aspirar pó de pedras. Não é permitido trabalhar materiais que contêm amianto. Observe o correspondente regulamento de prevenção de acidentes (VBG 119) da Associação Mútua de Seguros dos Empregadores, uma entidade alemã. Use somente peças sobressalentes originais. Reparações só devem ser feitas por um electricista competente. O ruído no posto de trabalho pode exceder 85 dB (A). Se for esse o caso, é preciso tomar medidas de protecção contra o ruído. O ruído desta máquina eléctrica é medido conforme IEC 59 CO 11, IEC 704, DIN 45635, parte 21, NFS 31-031 (84/537/CEE). A pessoa que trabalha com a máquina sempre deve estar numa posição firme e evitar posições anormais. Não exponha a sua máquina à chuva. Não use a máquina num ambiente húmido, nem na proximidade de líquidos inflamáveis. Não transporte a máquina, segurando o cabo de ligação à rede. Proteja o cabo eléctrico contra danificações por óleo, solventes e arestas agudas. Mantenha o posto de trabalho em ordem. Verifique se o interruptor da máquina está desligado, antes de introduzir a ficha na tomada. Use roupa adequada. Não use roupa ampla, nem jóias. Se tiver cabelo comprido, use uma rede para o cabelo. Para a sua própria segurança, use somente acessórios e equipamentos adicionais produzidos pelo fabricante da máquina. Use somente folhas de serra afiadas e em perfeito estado. Substitua imediatamente folhas de serra torcidas ou danificadas. Depois de desligar a máquina, nunca tente parar a folha de serra, apertando-a lateralmente. Observe que o avanço deve ser uniforme: Isso reduz o perigo de acidentes e prolonga a vida útil da folha de serra e da máquina.

COLOCAÇÃO EM FUNCIONAMENTO

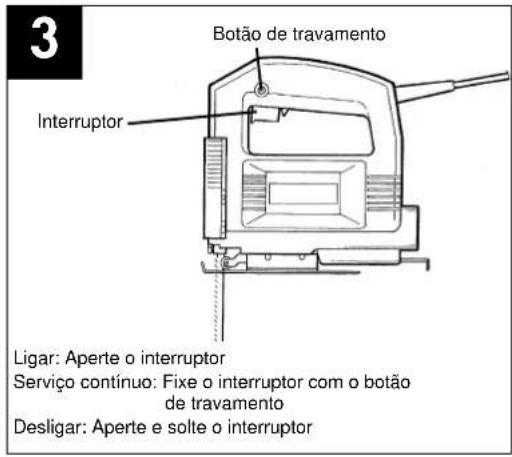

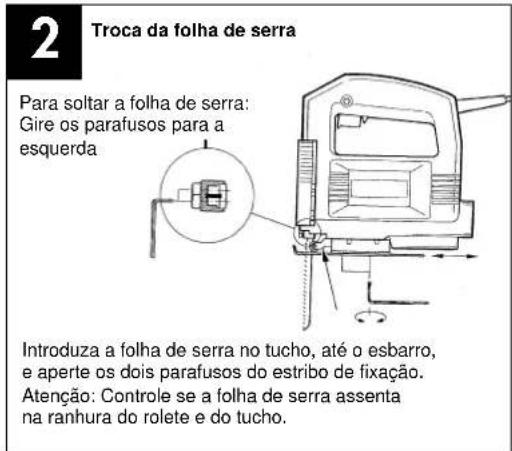

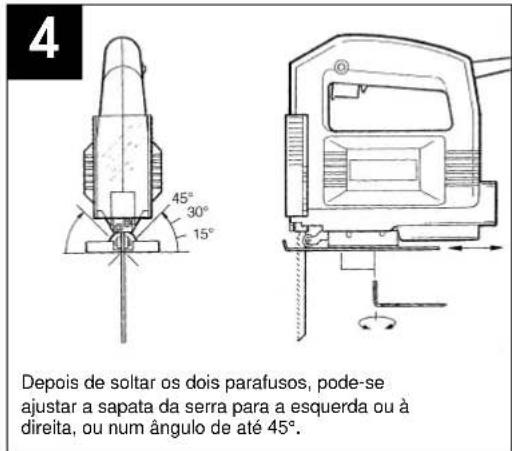

Ligação instantânea (Figura 3) Ligar: Aperte o interruptor Desligar: Solte o interruptor Serviço contínuo Ligar: Aperte o interruptor e bloqueie o interruptor apertado com o botão de travamento Desligar: Aperte e solte o interruptor Troca da folha de serra (Figura 2) Antes de fazer quaisquer trabalhos na máquina e de trocar a folha de serra, desligue a máquina e tire a ficha da tomada. Solte, com a chave para parafusos com sextavados internos, anexa, os dois parafusos no tucho (Figura 2). Introduza a folha de serra na ranhura de guia entre o tirante e o estribo de fixação, até o esbarro. Aperte os dois parafusos com a chave para parafusos com sextavados internos, anexa. A dentadura da folha de serra deve ficar na direcção de corte. Observe que a folha de serra deve assentar na ranhura de guia do tucho e do rolete. Ajuste da sapata da serra (Cortes em meia esquadria e perto das bordas, figura 4). Para cortes em meia esquadria e cortes oblíquos, pode-se girar a sapata da serra para os dois lados por até 45 °, depois de soltar os dois parafusos no lado inferior. As peças angulares possuem marcas de 15 °, 30 ° e 45 °. Um ajuste entre os ângulos marcados é perfeitamente possível. Para ajustar o ângulo de corte, solte os dois parafusos (Figura 4) até que ainda seja possível deslocar a sapata da serra. Ajuste o ângulo deseja- do e aperte os dois parafusos. Para serrar até à borda, pode-se deslocar a sapata da serra para trás. Para isso, solte os dois parafusos no lado inferior (Figura 4) e empurre a sapata da serra para trás. Aperte os dois parafusos. Aspiração de pó A máquina possui uma conexão para a aspiração de pó. Pode-se ligar qualquer aspirador de pó à abertura na extremidade traseira da máquina. Se for necessário um adaptador especial, queira dirigir-se ao fabricante do seu aspirador de pó.

Tensão nominal: 230 V c.a. 50 Hz Potência: 350 W Número de cursos: no máx. 3000 r.p.m. Altura do curso: 18 mm Profundidade de corte em madeira: 55 mm Profundidade de corte em plásticos: 10 mm Profundidade de corte em aço: 6 mm Corte em meia esquadria: até 45° (à esquerda e direita) Nível da pressão acústica: 89 dB (A) Nível da potência acústica: 99,6 dB (A)

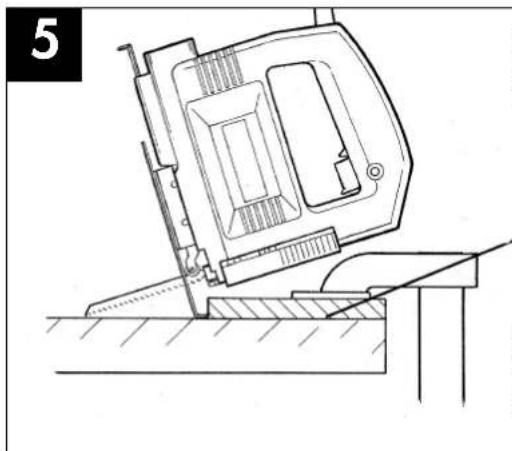

Montagem da protecção da vista Protecção da vista Atenção, use óculos de segurança Troca da folha de serra Para soltar a folha de serra: Gire os parafusos para a esquerda Botão de travamento Interruptor Introduza a folha de serra no tucho, até o esbarro, e aperte os dois parafusos do estribo de fixação. Atenção: Controle se a folha de serra assenta na ranhura do rolete e do tucho. Ligar: Aperte o interruptor Serviço contínuo: Fixe o interruptor com o botão de travamento Desligar: Aperte e solte o interruptor Depois de soltar os dois parafusos, pode-se ajustar a sapata da serra para a esquerda ou à direita, ou num ângulo de até 45°. Corte de bolsas: Só em madeira e placas de aglomerado de madeira, sem perfuração prévia. Aperte firmemente a serra contra a peça de apoio e mova a máquina lentamente na direcção de corte. Corte de placas folheadas de aglomerado de madeira:

1. Use uma folha de serra fina

2. Aplique a sapata da serra no lado não revestido

3. Trabalhe com uma força de avanço reduzida

A garntia começa no dia da compra do aparelho e cobre um período de 1/2 ano. Prestamos garantia em caso de execução defei- tuosa ou defeitos de material ou de funcionamen- to. Neste caso não faturamos os custos para sobressalentes e o trabalho necessários. Não nos responsabilizamos por danos em consequˆencia da utilização do aparelho. O seu serviço de assistˆencia técnica
