Produkttyp	Elsåg (sticksåg)
Märke	Einhell
Modell	ST 350
Nominell spänning	230 V ~ 50 Hz
Upptagen effekt	350 W
Slag per minut	max. 3000
Slaglängd	18 mm
Skärdjup (trä)	55 mm
Skärdjup (plast)	10 mm
Skärdjup (järn)	6 mm
Gersågning	max. 45° (vänster och höger)
Ljudtrycksnivå LPA	89 dB(A)
Ljudeffektnivå LWA	99,6 dB(A)
Garanti	6 månader från inköpsdatum
Strömförsörjning	Nät med kabel
Ögonskydd	Medföljer (ögonskydd)
Justerbar sågsko	Ja, lutning upp till 45° åt båda håll
Spånutsug	Ja, anslutning för dammsugare bak
Bladbyte	Enkelt med medföljande insexnyckel

Vanliga frågor - ST 350 EINHELL

Hur slår jag på sågen ST 350?

För impulsdrift, tryck på PÅ/AV-knappen (3). Släpp knappen för att stänga av. För kontinuerlig drift, tryck på knappen och lås den med stoppknappen (2). Stäng av genom att trycka och släppa knappen.

Hur byter jag sågbladet?

Koppla först bort apparaten. Lossa de två skruvarna på glidstycket med den medföljande insexnyckeln. För in det nya bladet i styrspåret tills det tar stopp, se till att tänderna är riktade i sågriktningen. Dra åt de två skruvarna. Kontrollera att bladet sitter korrekt i spåret på löphjulet och stången.

Hur justerar jag sågskon för gersågning?

Lossa de två skruvarna under sågskon (Fig. 4). Luta sågskon till önskad vinkel (max 45° åt vänster eller höger). Positionerna 15°, 30° och 45° är markerade med streck. Dra åt skruvarna. Du kan även skjuta sågskon bakåt för att såga nära kanter.

Hur ansluter jag en dammsugare till sågen?

Sågen har en dammsugaranslutning bak. Anslut valfri dammsugare till sugöppningen. Om du behöver en speciell adapter, kontakta tillverkaren av din dammsugare.

Vilka är de maximala skärdjupen?

Trä: 55 mm, plast: 10 mm, järn: 6 mm. Bladets slaglängd är 18 mm.

Vilka säkerhetsåtgärder ska jag vidta?

Använd alltid skyddsglasögon, handskar och hörselskydd. Använd andningsskydd vid dammiga arbeten. Kontrollera apparaten före varje användning. Dra ur kontakten före underhåll. Använd inte apparaten i regn eller fuktig miljö.

Hur rengör jag sågen ST 350?

Koppla bort apparaten. Rengör yttre delar med en fuktig trasa. Använd inte starka lösningsmedel. Se till att ventilationsöppningarna är fria. För spånutsug, töm dammsugarpåsen regelbundet.

Vad gör jag om bladet fastnar under sågning?

Släpp omedelbart strömbrytaren och koppla bort apparaten. Kontrollera om bladet är skadat eller felaktigt insatt. Se till att arbetsstycket är ordentligt fastsatt. Använd ett blad som är lämpligt för materialet. För snabb matning kan också orsaka blockering.

Vad är garantin för Einhell ST 350 sågen?

Garantitiden är 6 månader från inköpsdatum. Den täcker material- och tillverkningsfel. Reservdelar och arbete faktureras inte under denna period. Efterföljande skador täcks inte.

Hur skär jag en spånskiva utan att förborra?

Använd ett tunt sågblad. Placera sågskon i en oskyddad zon. Ställ in låg matningskraft. Tryck sågen hårt mot stödstycket och för den långsamt i sågriktningen.

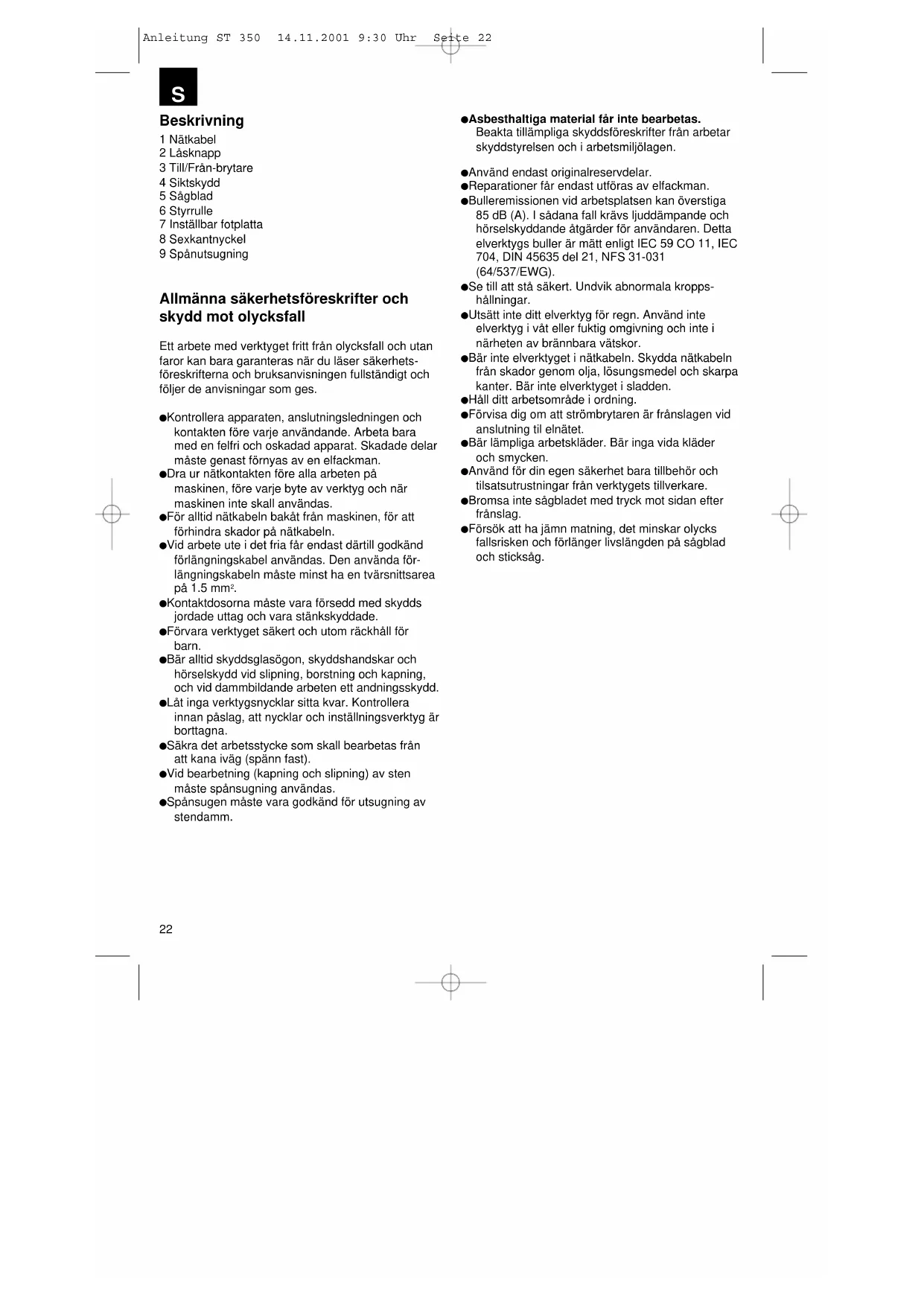

BRUKSANVISNING ST 350 EINHELL

1 Nätkabel
2 Låsknapp
3 Till/Från-brytare
4 Siktskydd
5 Sägblad
6 Styrrulle
7 Inställbar fotplatta
8 Sexkantnyckel
9 Spånutsugning

Allmänna säkerhetsföreskrifter och skydd mot olycksfall

Ett arbete med verktyget fritt från olycksfall och utan faror kan bara garanteras när du läser säkerhetsföreskrifterna och bruksanvisningen fullständigt och följer de anvisningar som ges.

• Kontrollera apparaten, anslutningsledningen och kontakten före varje användande. Arbeta bara med en felfri och oskadad apparat. Skadade delar måste genast förnyas av en elfackman.
• Dra ur nätkontakten före alla arbeten på maskinen, före varje byte av verktyg och när maskinen inte skall användas.
• För alltid nätkabeln bakåt från maskinen, för att förhindra skador på nätkabeln.
• Vid arbete ute i det fria får endast därtill godkänd förlängningskabel användas. Den använda förlängningskabeln måste minst ha en tvärsnittsarea på 1.5 mm ^2 .
• Kontaktdosorna måste vara försedd med skydds jordade uttag och vara stänkskyddade.
• Förvara verktyget säkert och utom räckhåll för barn.
• Bär alltid skyddsglasögon, skyddshandskar och hörselskydd vid slipning, borstning och kapning, och vid dammbildande arbeten ett andningsskydd.
• Låt inga verktygsnycklar sitta kvar. Kontrollera innan påslag, att nycklar och inställningsverktyg är borttagna.
• Säkra det arbetsstycke som skall bearbetas från att kana iväg (spänn fast).
• Vid bearbetning (kapning och slipning) av sten måste spånsugning användas.

• Spånsugen måste vara godkänd för utsugning av stendamm.

• Asbesthaltiga material får inte bearbetas.
  Beakta tillämpliga skyddsföreskrifter från arbetar skyddstyrelsen och i arbetsmiljölagen.
  ●Använd endast originalreservdelar.
  ●Reparationer får endast utföras av elfackman.
  ●Bulleremissionen vid arbetsplatsen kan överstiga 85 dB (A). I sådana fall krävs ljuddämpande och hörselskyddande åtgärder för användaren. Detta elverktygs buller är mätt enligt IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (64/537/EWG).

• Se till att stå säkert. Undvik abnormala kroppshållningar.
• Utsätt inte ditt elverktyg för regn. Använd inte elverktyg i våt eller fuktig omgivning och inte i närheten av brännbara vätskor.
• Bär inte elverktyget i nätkabeln. Skydda nätkabeln från skador genom olja, lösungsmedel och skarpa kanter. Bär inte elverktyget i sladden.
  ●Håll ditt arbetsområde i ordning.
• Förvisa dig om att strömbrytaren är fränslagen vid anslutning til elnätet.
  ●Bär lämpliga arbetskläder. Bär inga vida kläder och smycken.
  ●Använd för din egen säkerhet bara tillbehör och tilsatsutrustningar från verktygets tillverkare.
• Bromsa inte sågbladet med tryck mot sidan efter frånslag.
• Försök att ha jämn matning, det minskar olycks fallsrisken och förlänger livslängden på sågblad och sticksåg.

Drifthandledning för elektrisk sticksåg ST 350

Idrifttagande

Momentan innkoppling (Bild 3)

Tillslag: Tryck in Till/Från-brytaren

Frånslag: Släpp Till/Från-brytaren

Kontinuerlig inkoppling

Tillslag: Tryck in Till/Från-brytaren och lås i intryckt läge med läsknappen.

Frånslag: Tryck in och släpp Till/Från-brytaren

Byte av sågblad (Bild 2)

Före alla arbeten och byte av sågblad slås stick-sagen från och nätkontakten dras ut ur uttaget.

Lossa med den bilagda sexkanntnyckeln de båda skruvarna på stöten (Bild 2). Skjut in sågbladet i styrspåret, mellan lyftögla och hållbygel tila det tar stopp. Dra fast de båda skruvarna med den bilagda sexkantnyckeln. Sågbladsstandningen måste peka i sågriktningen. Se till att sågbladet löper i stötens och i löprullens styrspår.

Inställning av fotplattan

(Geringssnitt och kantnära sågning, bild 4) För geringssnitt och snedsnitt kan fotplattan, efter att de både skruvarna på undersidan lossats, vinklas upp till 45° åt båda sidor. Vinkeln är markerad med markeringsstreck för 15°, 30° och 45°. En inställning mellan de markerade vinkelgraderna är utan vidare möjlig.

För att ställa in snittvinkeln lossas de båda skruvarna (Bild 4) så mycket att fotplattan prexis går att skjuta. Ställ in den önskade vinkeln och dra åter fast de båda skruvarna.

För sågning ända fram till kanten kan fotplattan förskjutas bakåt. Lossa därtill de båda skruvarna på undersidan (Bild 4) och skjut fotplattan bakåt. Dra åter fast de båda skruvarna.

Spånutsugning

Sticksågen är utrustad med en spånutsugningsanslutning. Valfri spånsug kan anslutas till utsugningsöppningen på baksidan av sticksågen. Tag kontakt med tillverkaren av din spånsug om en särskild adapter skulle behövas för anslutningen.

TEKNISKA DATA

Märkspänning: 230 V - 50 Hz

Effektförbrukning: 350 W

Slagfrekvens: max. 3000/min

Slaglängd: 18 mm

Snittdjup trä: 55 mm

Snittdjup plast: 10 mm

Snittdjup jäm: 6 mm

Geringssnitt: upp till 45° (höger och vänster)

Ljudtrycknivá LPA: 59 dB (A)

Ljudeffektnivå LWA: 99,8 dB (A)

S

1

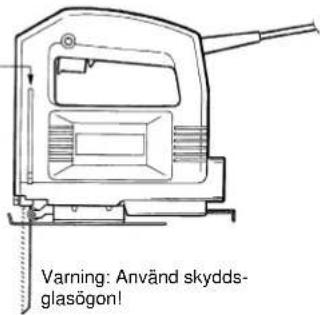

Montage av siktskydd
Siktskydd

Varning: Använd skydds- glasögon!

Varning: Använd skydds- glasögon!

3

Låsknapp
Till/Från-brytare

Inkoppling: Tryck in Till/Från-brytaren
Kontinuerlig drift: Lås Till/Från-brytaren med läsknappen
Frånslag: Tryck in och släpp Till/Från-brytaren

2

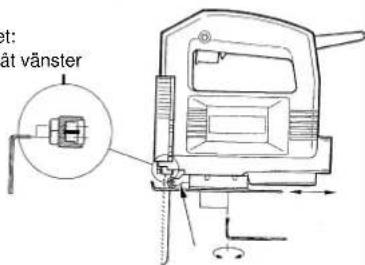

Byte av sågblad
Lossa sågbladet:
Vrid skruvarna åt vänster

ät vänster

Skjut in sågbladet dills det tar stopp i stöten och dra åt hållbygelns båda skruvar
Varning: Kontrollera att sågbladet löper i löprullens och stötens spår.

4

45° 30° 15°

Genom att lossa de båda skruvarna kan fotplattan ställs in i vinkel upp till 45° åt vänster eller höger.

5

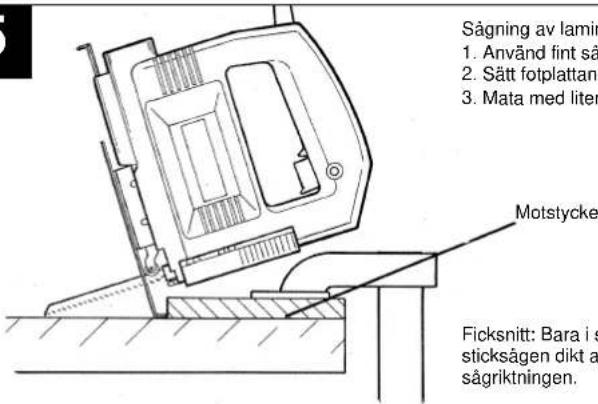

Sågning av lamin 1. Använd fint så 2. Sätt fotplattan 3. Mata med liter Motstycke Ficksnitt: Bara i s sticksågen dikt a sågriktningen.

Sågning av laminerade spånplattor
1. Använd fint sågblad
2. Sätt fotplattan mot det obelagda stället
3. Mata med liten kraft

Ficksnitt: Bara i spånpalttor och trä utan förborrning. Tryck sticksågen dikt an mot motstycket och rör den långsamt i sågriktningen.

Kuvaus

Garantitiden omfattar >et 1 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.

Din kundtjänspartner

N EINHELL-GARANTIDOKUMENT

Förbehåll för tekniska förändringar
