BRUKSANVISNING TE-TS 2831 UD EINHELL

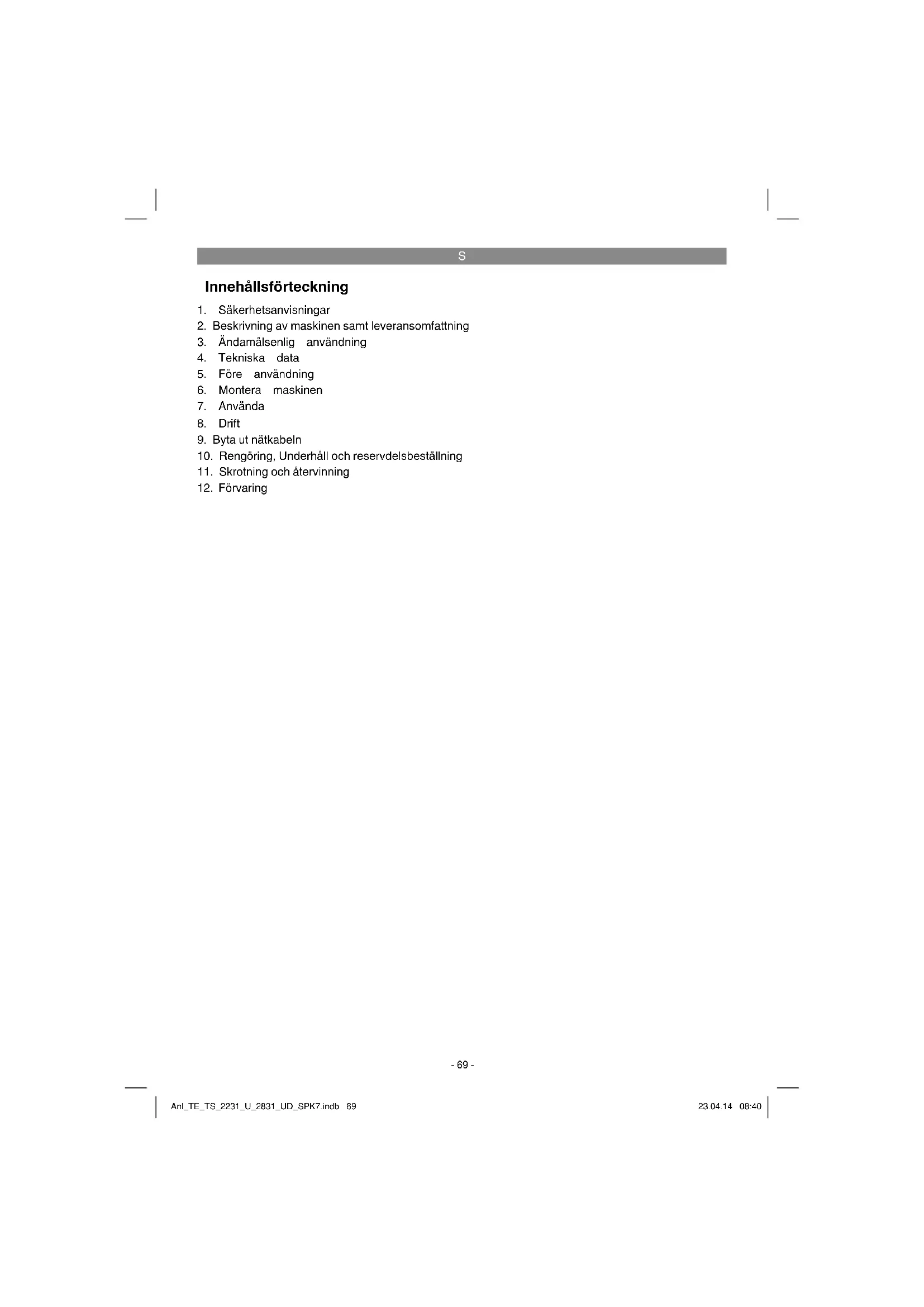

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

10. Rengöring, Underhåll och reservdelsbeställning

11. Skrotning och återvinning

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs. Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind. Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd- ligt damm uppstår. Asbesthaltiga material får inte bearbetas! Obs! Risk för skador! Grip inte in i den roterande sågklingan. Märk! Kontrollera att motorns rotationsriktning stämmer! Om rotationsriktningen inte stämmer ska detta korrigeras med en fasvändare i stickproppen. (För TE-TS 2831 UD 400 V 3~ trefasmodell) Anl_TE_TS_2231_U_2831_UD_SPK7.indb 70Anl_TE_TS_2231_U_2831_UD_SPK7.indb 70 23.04.14 08:4023.04.14 08:40S

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1-4)

2.1.1 Bordscirkelsåg

3. Skydd för spånsugning

4. Skydd till sågklinga

8. Styrskena för universalanslag, framtill

9. Styrskena för universalanslag, vänster

10. Spärrhandtag - vinkelinställning

11. Spärrhandtag - position

12. Skala för snedställning av sågklinga

13. Handvev för såghöjd

14. Spärrhandtag för sågklingans lutning

16a. Stativben framtill höger/baktill vänster 16b. Stativben framtill vänster/baktill höger

22a. Tunga, vänster (förlängningsbord) 22b. Tunga, höger (förlängningsbord)

23. Transporthandtag

24. Fällbart förlängningsbord

25. Sträva för förlängningsbord

26. Spärrhandtag för förlängningsbord

27. Hållare (för påskjutare, skjutplatta)

30. Nyckel för byte av sågklinga

31. Blocknyckel för byte av sågklinga

49. Insexskruv (för förlängningsbord)

(specialtillbehör - medföljer ej):

100. Slidplatta med skala

104. Klämspak, för vinkelinställning

111. Insexskruv, lång

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Skydd till sågklinga

Styrskena för universalanslag, framtill

Styrskena för universalanslag, vänster

Stativben framtill höger/baktill vänster (2 st)

Stativben framtill vänster/baktill höger (2 st)

Sträva för förlängningsbord (2 st)

Transportstativ, förmonterat

Hållare för skjutplatta

Nyckel för byte av sågklinga

Blocknyckel för byte av sågklinga

Tunga för förlängningsbord, vänster

Tunga för förlängningsbord, höger

Uttag för spånsug vid kåpa

Tunga för stöd (4 st)

specialtillbehör – sågsläde:

Slidplatta med skala

Klämspak, för vinkelinställning

Insexskruv, lång, 2 st

3. Ändamålsenlig användning

Bordscirkelsågen är avsedd för längs- och tvärsågning (endast med geringsanhåll) av olika slags virke med hänsyn till maskinens storlek. Rundvirke av olika slag får inte sågas. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren Anl_TE_TS_2231_U_2831_UD_SPK7.indb 72Anl_TE_TS_2231_U_2831_UD_SPK7.indb 72 23.04.14 08:4023.04.14 08:40S

själv. Tillverkaren övertar inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om mas- kinen används inom yrkesmässiga, hantverks- mässiga eller industriella verksamheter eller vid liknande aktiviteter. Endast passande sågklingor (HM- eller CV- sågklingor) får användas till denna maskin. Det är förbjudet att använda olika slags HSS-sågklingor eller delningsklingor. Till maskinens ändamålsenliga användning hör också att säkerhetsanvisningarna samt monte- ringsanvisningar och driftanvisningar i bruksan- visningen ska följas. Personer som använder och underhåller maski- nen ska känna till utrustningens funktioner och ha instruerats om eventuella faror. Dessutom ska gällande arbetarskyddsföreskrifter följas exakt. Övriga allmänna regler för arbetsmedicinska och säkerhetstekniska områden ska även beaktas. Om maskinen ändras leder detta till att tillver- karens ansvar för därutav resulterande skador upphör att gälla. Trots ändamålsenlig användning kan särskilda kvarstående riskfaktorer inte utes- lutas helt. På grund av maskinens konstruktion och sam- mansättning kan följande faror uppstå under drift:

Risk för skador om personer rör vid sågklin- gan inom ej skyddat sågningsområde.

Risk för skärskador vid ingrepp i den roteran- de sågklingan.

Risk för att arbetsstycken eller delar slår tillbaka.

Risk för att sågklingan bryts sönder.

Risk för att defekta hårdmetalldelar slungas ut från sågklingan.

Risk för hörselskador vid otillräckligt buller- skydd.

Risk för hälsofarliga emissioner av trädamm vid användning inom slutna utrymmen.

Fara! Buller och vibration Buller- och vibrationsvärden har bestämts enligt EN 1870-19. Drift Ljudtrycksnivå L

..............................................3 dB Angivna värden är emissionsvärden och behöver därför inte tvunget motsvara säkra arbetsplats- värden. Även om det fi nns ett samband mellan emissions- och immissions-nivåer, är det inte möjligt att utifrån dessa värden härleda om yt- terligare försiktighets-åtgärder är nödvändiga eller ej. Faktorer som kan påverka den aktu- ella immissions¬nivån vid arbetsplatsen kan t ex vara hur lång tid som inverkan föreligger, arbets¬rummets form, andra bullerkällor osv, t ex antal maskiner och andra angränsande arbet- sprocesser. Tillförlitliga arbetsplatsvärden kan även variera från land till land. Denna information syftar dock till att hjälpa användaren att bättre uppskatta vilka faror och risker som föreligger. Bär hörselskydd. Buller kan leda till att hörseln förstörs. Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används. Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl- jande risker kan uppstå på grund av elverkty- gets konstruktion och utförande:

2. Hörselskador om inget lämpligt hörselskydd

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under längre tid eller om det inte hanteras och un- derhålls enligt föreskrift.

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Varning! Dra alltid ut stickkontakten innan du gör någ- ra inställningar på maskinen.

Packa upp bordscirkelsågen och kontrollera om den ev. har skadats i transporten.

Maskinen ska monteras stabilt, dvs. på en arbetsbänk eller skruvas fast i ett stadigt golvstativ.

Innan maskinen tas i drift ska alla skydd och säkerhetsanordningar ha monterats på avsett vis.

Sågklingan ska kunna rotera fritt.

Var uppmärksam på främmande föremål, t ex spik eller skruv, om virket som ska sågas redan har bearbetats.

Innan du slår på maskinen med strömbryta- ren ska du övertyga dig om att sågklingan är rätt monterad och att de rörliga delarna inte klämmer.

Obs! Skruva samman kopplingarna som innehål- ler låsmuttrar genom att vrida på sexkantskruven och hålla fast låsmuttern. Detta resulterar i en optimal åtdragning.

6.1 Montera understället (bild 5-8)

Vrid runt bordscirkelsågen och lägg den på golvet.

Använd t ex förpackningsmaterialet som un- derlag så att bordet (1) inte repas och klyvkni- ven (2) inte skadas.

Skruva fast de båda främre stativbenen (16 a, b) löst vid sågens framsida med sexkantskru- var (41), distansbrickor (36) och muttrar (33).

Skruva fast de båda bakre stativbenen (16 a, b) löst vid sågens baksida med sexkantskru- var (41), distansbrickor (36) och muttrar (33) (endast hål på sidan).

Sätt inte in skruvar i hålen på baksidan efter- som de är avsedda för strävorna till förläng- ningsbordet.

Sätt gummifötterna (17, 21) på stativbenen.

Skruva fast uttaget för spånsug (42) vid såg- bordets undersida med sexkantskruvar (40), fjäderringar (39) och distansbrickor (37). Anl_TE_TS_2231_U_2831_UD_SPK7.indb 74Anl_TE_TS_2231_U_2831_UD_SPK7.indb 74 23.04.14 08:4023.04.14 08:40S

Skruva fast brytar-/kontaktenheten (44) vid sågbordets framsida med sexkantskruvar (41), distansbrickor (36) och muttrar (33).

Skruva fast tvärbalkar (18) och längsbalkar (20) löst vid stativbenen med sexkantskruvar (41), distansbrickor (36) och muttrar (33).

6.2 Transportstativ (bild 9, 11)

Skruva fast transportstativet (19) vid stativbenen på baksidan med sexkantskruvar (41) och dis- tansbrickor (36).

6.3 Förlängningsbord (bild 10-11)

Skruva fast tungorna (22 a, b) löst vid sågens framsida med sexkantskruvar (41), distans- brickor (36) och muttrar (33).

Skruva fast förlängningsbordet (24) vid tun- gorna med insexskruvar (49) och muttrar (32).

Skruva fast strävorna (25) vid förlängnings- bordet med insexskruvar (49) och muttrar (32).

Skruva fast strävorna (25) löst vid de bakre stativbenen med skruvar (41), stora distans- brickor (35) och muttrar (33).

Justera in förlängningsbordet mot sågbordet och dra sedan åt alla fästpunkter i förläng- ningsbordet (24) och strävorna (25).

Obs! Risk för klämskador när förlängnings- bordet (24) fälls ned. Fatta endast tag i förlängningsbordets bakre ände när det ska fällas ned.

6.4 Styrskenor för universalanslag

För in två skruvar (41) i vardera styrskena (8, 9).

Använd muttrar (34) för att skruva fast styrskenan (8) framtill på sågbordet och styrskenan (9) på sidan av sågbordet. Tänk på att montera en distansbricka (36) vid varje skruv mellan styrskena och sågbord.

Ställ därefter bordet på stativbenen. Justera in bordet och dra sedan åt alla skruvar.

6.5 Förankra maskinen i golvet (bild 15)

För att uppnå tillräcklig stabilitet ska sågen förankras på lämpligt golv.

Montera tungorna (48) vid stativbenen med skruvar (41), distansbrickor (36) och muttrar (33).

Förankra därefter maskinen i golvet med hjälp av hålen i tungorna (monteringsmaterial, t ex skruv/plugg medföljer ej – monteringsmateri- alet ska vara avsett för golvet och kan köpas i fackhandeln).

6.6 Hållare för påskjutare/skjutplatta (bild 16)

Fäst hållaren (27) med två muttrar (34) och distansbrickor (36) vid hålen i främre höger sta- tivben.

6.7 Transporthandtag (bild 17)

Montera transporthandtagen (23) vid de främre stativbenen med skruvar (41), distansbrickor (36) och muttrar (33).

6.8 Montera skyddet till sågklingan

Sätt skyddet (4) på det avlånga hålet (y) vid klyvkniven. Fäst skyddet med skruven (x), dra endast åt så pass hårt att skyddet fortfarande är rörligt.

Varning! Innan du börjar såga ska skyddet till sågklingan sänkas ned mot arbetsstycket.

För att en sugslang till en spånsug med 100 mm anslutning ska kunna anslutas, kan kåpan (3) vid skyddet till sågklingan tas av (spånsug medföljer ej).

Om en spånsug används: Koppla samman uttaget för spånsug 36 mm vid skyddet till sågklingan till uttaget (42) med hjälp av en sugslang (38). Anslut spånsugen till 100 mm uttaget för spånsug (42).

Maskinen får inte tas i drift om skyddet till sågklingan saknas.

6.9 Byta ut sågplattan (bild 19)

Sågplattan ska öppnas om man behöver byta ut delar efter skador, byta ut sågklinga eller ställa in klyvkniven.

Byt ut en sliten eller skadad sågplatta för att sänka risken för personskador.

Ta av skyddet (4) till sågklingan.

Lossa på de försänkta skruvarna (43) i såg- plattan.

Ta ut sågplattan (15).

Montera den nya sågplattan i omvänd ord- ningsföljd.

6.10 Montera och ställa in klyvkniven

Ta ut sågplattan (se 6.9).

Ställ in sågklingan (5) på maximalt sågdjup och i läget 0° samt spärra därefter.

Sväng upp klyvkniven (2).

Avståndet mellan sågklingan (5) och klyvkni- ven (2) bör uppgå till 3-5 mm.

6.11 Montera / byta sågklingan (bild 21)

Fara! Dra ut stickkontakten. Obs! Bär arbetshandskar när du hanterar sågklingor. Risk för skador!

Ta ut sågplattan genom att lossa på de för- sänkta skruvarna (se 6.9).

Lossa på muttern genom att hålla nyckeln (30) mot muttern och hålla emot med gaffel- nyckeln (31) mot flänsen.

Ta av den yttre flänsen och dra sedan av den gamla klingan från den inre flänsen i en rörel- se snett nedåt.

Rengör sågklingans fläns noggrant innan du monterar den nya sågklingan.

Sätt in den nya sågklingan i omvänd ord- ningsföljd och dra sedan åt. Varning! Beakta rotationsriktningen. Tän- dernas sågvinkel ska vara i rotationsrikt- ningen, dvs. framåt (se pilen på skyddet).

Montera klyvkniven (2) samt skyddet till sågklingan (4) på nytt och ställ sedan in (se 6.8-6.10).

Kontrollera att alla skyddsanordningar är funktionsdugliga innan du fortsätter använda sågen.

6.12 Montera tillbehörssågsläde

Sågsläden är specialtillbehör till denna maskin och kan köpas i fackhandeln – medföljer ej.

Vid bordscirkelsågen: Demontera styrskenan för universalanslaget (8).

Montera sågsläden enligt beskrivningen i bild 27-32. Glöm inte bort att lägga in de båda distansbrickorna (110) mellan profil (115) och slidplatta (100). Insexnyckel: medföljer ej - kan köpas i fackhandeln.

Obs! Dra inte åt skruven (108) för hårt. An- slaget ska förbli rörligt på plattan för vinkelin- ställning.

Montera klämspaken (104) så att anslaget är rörligt när klämspaken har lossats och är spärrat när klämspaken har dragits åt. Vid montering ska du komma ihåg att fjäder- brickan (114) ska läggas in mellan låsmuttern (121) och distansbrickan (123) (bild 31).

Skruva fast vinklarna (103, 105) och strävor- na (106, 107) vid bordscirkelsågen (bild 32).

Sätt sliden framtill på styrskenan (102) (bild 33).

Om ett glapp finns mellan styrskena och löplager ska det undre lagret justeras in med skruven (A) så att sliden glider utan glapp.

Montera insexskruvarna (111) med knopp (113) och distansbricka (117) framtill och baktill på skenan (102) (bild 34). Dessa fun- gerar som ändanhåll.

Anslagslisten ska röra sig parallellt mot sågbordet på ca 1 mm avstånd. Lossa på skruvarna för vinklarna (103, 105) och strävor (106, 107), justera därefter så att skenan har 1 mm avstånd till sågbordet i alla positioner. Skruva fast hållarna på nytt.

Beroende på leveransens innehåll är det möjligt att lösa skruvar/distansbrickor blir över trots att sågsläden (specialtillbehör) har mon- terats rätt, t ex om dessa redan är förhanden vid bordscirkelsågen.

7.1 Strömbrytare och överbelastningsskydd

Tryck på den gröna knappen „I“ för att slå på sågen. Vänta tills sågklingan har nått sitt ma- ximala varvtal innan du börjar såga.

Tryck på den röda knappen „0“ för att slå ifrån sågen på nytt. Överbelastningsskydd Motorn i denna maskin är utrustad med en över- lastbrytare i motorn som skydd mot överhettning. Om belastnings- och temperaturgränsen över- skrids kommer överlastbrytaren att koppla ifrån maskinen. Tryck på knappen „O“ och låt maskinen svalna under fl era minuters tid. Slå sedan på maskinen igen med den gröna knappen „I“.

7.2 Sågdjup (bild 1, 22)

Vrid på handveven (13) för att ställa in sågklingan (5) på avsett sågdjup. Motsols: mindre sågdjup Medsols: större sågdjup Anl_TE_TS_2231_U_2831_UD_SPK7.indb 76Anl_TE_TS_2231_U_2831_UD_SPK7.indb 76 23.04.14 08:4023.04.14 08:40S

7.3.1 Anslagshöjd (bild 3a, 23)

Det bifogade universalanslaget (7) har två olika höga styrningsytor.

För att ändra anslagslisten (6) ska de båda skruvhandtagen (w) lossas för att anslagslis- ten (6) ska kunna tas av från universalansla- get (7).

Beroende på avsedd såghöjd kan anslags- listen skjutas på universalanslaget i två olika spår och därefter fixeras med skruvhandta- gen.

Beroende på tjockleken i materialet som ska sågas, kan den L-formiga anslagslisten (6) fästas antingen platt liggande eller stående på högkant på universalanslaget (7).

7.3.2 Sågbredd (bild 1, 23)

Använd universalanslaget (7) med anslagslist (6) vid längssågning av virke.

Universalanslaget ska sättas in i styrskenan (8) vid sågbordet.

Ställ vinkeln för universalanslaget (7) på 0° och dra sedan åt spärrhandtaget (10).

Skjut universalanslaget till avsedd sågbredd och dra åt spärrhandtaget (11).

Gör en provsågning för att kontrollera såg- bredden (se 8. Drift).

7.3.3 Ställa in anslagslängd (bild 23)

För att undvika att arbetsstycket kläms fast kan anslagslisten (6) förskjutas i längdled.

Tumregel: Den bakre delen av anslaget ligger emot en teoretisk linje som börjar ungefär i sågklingans mitt och löper bakåt under 45°.

Ställ in avsedd sågbredd. - Lossa på skruvhandtagen (w) och förskjut anslagslisten (6) så pass långt tills den teore- tiska 45°-linjen vidrörs. - Dra åt skruvhandtagen (w) på nytt.

7.4 Universalanslag som vinkelanslag/ge-

ringsanhåll (bild 1, 23, 24b)

Vrid på anslagslisten (6) tills pilen står på avsett vinkelmått. 0° för användning som ge- ringsanhåll (90° sågning) – andra vinklar för vinkelsågning.

Dra åt spärrhandtaget (10) igen, spärrhandta- get 11 förblir i lossat skick.

Obs! Skjut inte anslagslisten för långt åt höger mot sågklingan (4). Avståndet mellan anslagslisten och sågklingan ska uppgå till ca 2 cm.

7.5 Vinkelinställning (bild 22)

Lossa på spärrhandtagen (14) framtill och baktill på maskinen.

Ställ in avsedd vinkel på vinkelskalan (12).

Dra åt spärrhandtagen (14) framtill och baktill på maskinen igen.

7.6 Tillbehörssågsläde som vinkelanslag/ge-

ringsanhåll (bild 36)

Precis som vid universalanslaget kan sågslä- den användas som vinkelanslag/geringsan- håll (se 6.12).

Lossa på klämspaken (104).

Vrid på anslagslisten (101) tills pilen står på avsett vinkelmått. 0° för användning som ge- ringsanhåll (90° sågning) – andra vinklar för vinkelsågning.

Dra åt spärrhandtaget (104) på nytt.

Märk! Skjut inte anslagslisten för långt mot sågklingan (4). Avståndet mellan anslagslis- ten och sågklingan ska uppgå till ca 2 cm.

Efter varje ny inställning rekommenderar vi att du gör en provsågning för att kontrollera att måtten som har ställts in verkligen stämmer.

Efter att du har slagit på sågen ska du vänta tills sågklingan har nått sitt maximala varvtal innan du börjar såga.

Var försiktig vid insågning!

Använd maskinen endast med en suganord- ning.

Kontrollera och rengör utsugningskanalerna regelbundet.

Kontrollera inför varje användning att skyddet till sågklingan har sänkts ned på arbetssty- cket och att bromstiden för sågklingan är kortare än 10 sekunder. Använd inte mas- kinen om bromstiden är längre. Kontakta kundtjänst.

8.1 Utföra längssågning (bild 24a)

Vid längssågning sågas ett arbetsstycke igenom i hela sin längd. Tryck arbetsstyckets ena kant mot universalanslaget (7) medan den platta sidan ligger på sågbordet (1). Skyddet (4) till sågklingan ska alltid vara sänkt över arbetsstycket. Vid längs- sågning får du aldrig stå i linje med sågriktningen. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 77Anl_TE_TS_2231_U_2831_UD_SPK7.indb 77 23.04.14 08:4023.04.14 08:40S

Ställ in universalanslaget (7) med hänsyn till arbetsstyckets höjd och avsedd bredd (se 7.3).

Håll med handflatorna med fingrarna stäng- da på arbetsstycket och skjut arbetsstycket längs med universalanslaget (7) och vidare in i sågklingan (5).

Styr i sidled med vänster eller höger hand (beroende på var universalanslaget är place- rat) fram till skyddskåpans framkant.

Skjut alltid igenom hela arbetsstycket fram till klyvknivens (2) slut.

Låt virkesavfallet ligga kvar på sågbordet (1) tills sågklingan (5) har stannat helt.

Spänn fast långa arbetsstycken för att förhin- dra att de tippar vid slutet av sågningen (t ex rullstativ eller liknande).

8.1.2 Såga smala arbetsstycken (bild 25)

Om arbetsstycken som är smalare än 120 mm ska sågas på längden ska en påskjutare (29) tvunget användas. En påskjutare ingår i lever- ansen. Byt genast ut påskjutaren om den är sliten eller skadad.

8.1.3 Såga mycket smala arbetsstycken

Om mycket smala arbetsstycken, dvs med en bredd under 30 mm, ska sågas på längden ska en skjutplatta tvunget användas.

Välj helst parallellanslagets lägre styrningsy- ta.

En passande skjutplatta (28) medföljer. Byt ut skjutplattan i god tid om den börjar bli sliten.

8.1.4 Utföra snedsågning (bild 22)

Använd alltid universalanslaget som parallellans- lag (7) när du utför snedsågningar.

Ställ sågklingan (5) på avsett vinkelmått (se 7.5).

Ställ in parallellanslaget (7) beroende på ar- betsstyckets bredd och höjd (se 7.3.1).

Utför sågningen med hänsyn till arbetssty- ckets bredd (se 8.1.1, 8.1.2 och 8.1.3).

8.1.5 Utföra kapsågning (bild 24b)

Ställ in universalanslaget (7) resp. tillbehörs- sågsläden på avsett vinkelmått (se 7.4 resp. 7.6).

Anpassa anslagslistens (6/101) läge så att den inte kolliderar med sågklingan vid såg- ning.

Tryck arbetsstycket ordentligt mot anslagslis- ten (6 resp. 101).

Skjut universalanslaget resp. tillbehörssågslä- den och arbetsstycket mot sågklingan för att utföra sågningen.

Varning! Håll alltid fast arbetsstycket som förs framåt, inte den del som ska sågas av.

Skjut alltid universalanslaget resp. tillbehörs- sågsläden så långt framåt tills arbetsstycket har sågats igenom helt.

Slå ifrån sågen på nytt. Ta inte bort virkesav- fallet förrän sågklingan har stannat helt.

9. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

10. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

10.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag.

Om maskinen ska transporteras ska den först lyftas i transporthandtagen och sedan köras med hjulen.

Se till att skyddsanordningarna, t ex skydd till sågklingan, har monterats innan sågen transporteras.

Vid transport med fordon: Fixera maskinen så att den inte kan glida. Surra fast den säkert.

Beakta maskinens vikt inför transport (se Tekniska data).

10.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

11. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 79Anl_TE_TS_2231_U_2831_UD_SPK7.indb 79 23.04.14 08:4023.04.14 08:40S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. TE-TS 2231 U:

Produkten uppfyller kraven i EN 61000-3-11 och är underkastad särskilda anslutningsvillkor. Detta betyder att produkten inte får anslutas till valfria anslutningspunkter.

Vid bristfälliga villkor i elnätet kan maskinen orsaka temporära spänningsvariationer.

Produkten får endast användas vid anslutningspunkter som a) inte överskrider en max. tillåten nätimpedans Z sys på 0,398 Ω eller b) vars nät har en kontinuerlig strömbelastbarhet på minst 100 A för varje fas.

I din egenskap som användare måste du säkerställa, vid behov i samråd med elbolaget, att anslut- ningspunkten där produkten ska användas uppfyller ett av ovan nämnda villkor a) eller b). Anl_TE_TS_2231_U_2831_UD_SPK7.indb 80Anl_TE_TS_2231_U_2831_UD_SPK7.indb 80 23.04.14 08:4023.04.14 08:40S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Kilrem, kolborstar, sågplatta, påskjutare Förbrukningsmaterial/förbrukningsdelar* Sågklinga Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 81Anl_TE_TS_2231_U_2831_UD_SPK7.indb 81 23.04.14 08:4023.04.14 08:40S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas

inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister i produkten som bevisligen kan härledas till materi-

al- eller tillverkningsfel. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 82Anl_TE_TS_2231_U_2831_UD_SPK7.indb 82 23.04.14 08:4023.04.14 08:40HR/BIH

Inbusschroef, kort, 8x
