Vrsta izdelka	Namizna krožna žaga
Znamka	Einhell
Model	TE-TS 2831 UD
Napajalna napetost	400 V / 3~ / 50 Hz
Nazivna moč (S6 20%)	2800 W
Prosti tek (vrtljaji)	2800 vrt/min
Žagin list (trdo kovina)	Ø 315 x Ø 30 x 3,0 mm, 24 zob
Velikost mize	550 x 800 mm
Podaljšek mize	550 x 650 mm
Maks. višina reza (0°/45°)	83 mm / 50 mm
Nagib žaginega lista	0° do 45° (neprekinjeno nastavljanje)
Priključek za sesanje (ohišje / pokrov)	Ø 100 mm / Ø 36 mm
Neto teža	pribl. 46 kg
Višina mize	pribl. 85 cm
Zaščitni razred	IP54
Varnostne naprave	Zaščitni pokrov žaginega lista, razcepni klin, zaščita pred preobremenitvijo
Vzdrževanje	Redno čiščenje zračnih rež in ohišja, zamenjava vložka mize, če je obrabljen
Priloženi dodatki	Potiskač, potisni les, univerzalni vzporedni nastavek, ključi za menjavo žaginega lista, sesalna cev
Predvidena uporaba	Vzdolžno in prečno žaganje lesa (ne za okrogel les)

Pogosto zastavljena vprašanja - TE-TS 2831 UD EINHELL

Kako zamenjati žagin list?

Izvlecite vtič. Odstranite vložek mize tako, da odvijete dva vijaka s potopno glavo. S ključem in vilčastim ključem popustite matico (obračajte v smeri vrtenja žaginega lista). Odstranite zunanjo prirobnico in stari žagin list. Očistite prirobnice, namestite nov žagin list (zobje naprej) in privijte matico. Znova namestite vložek mize in zaščitni pokrov.

Kako nastaviti globino reza?

Obračajte ročico (13) za neprekinjeno nastavljanje žaginega lista od 0 do 83 mm. V smeri urinega kazalca povečujete globino, v nasprotni smeri jo zmanjšujete.

Kako uporabljati vzporedni nastavek?

Vstavite univerzalni vzporedni nastavek (7) v sprednje vodilo (8). Nastavite kot na 0° z zaporom (10) in privijte. Postavite nastavek na želeno širino, privijte ročaj (11). Za višino prilagodite vodilno letev (6) na dveh utorih glede na debelino materiala.

Žaga ne zažene, kaj storiti?

Preverite, ali je vtič priključen in ali se varovalka ni sprožila. Naprava ima zaščito pred preobremenitvijo: če se motor pregreje, pritisnite rdečo tipko '0' in pustite, da se ohladi nekaj minut, preden znova zaženete z zeleno tipko 'I'.

Kako nastaviti nagib žaginega lista?

Popustite zaporne ročaje (14) spredaj in zadaj. Nastavite želeni kot na skali (12) (0° do 45°) in ponovno privijte ročaje.

Kakšno sesanje uporabiti?

Uporabite sesalnik s priključkom 100 mm na ohišje stroja in/ali priključek 36 mm na zaščitnem pokrovu. Priložena sesalna cev omogoča povezavo pokrova z ohišjem. Sesanje je priporočljivo za zmanjšanje prahu.

Kako vzdrževati žago?

Pred čiščenjem izvlecite vtič. Redno čistite zračne reže in ohišje z vlažno krpo (ne voda v notranjost). Zamenjajte vložek mize, če je obrabljen. Nobenih notranjih delov ni treba vzdrževati.

Ali lahko z to žago režem kovino?

Ne, ta žaga je namenjena samo za les in podobne materiale. Uporabljajte izključno ustrezne žagine liste (trdo kovina ali krom vanadij). Uporaba kovinskih listov ali brusnih kolutov je prepovedana.

Kako prevažati žago?

Uporabite transportne ročaje (23) nameščene spredaj. Dvignite napravo in jo premikajte na kolesih. Prepričajte se, da je zaščitni pokrov žaginega lista nameščen. Upoštevajte težo (46 kg), da preprečite poškodbe.

Kje najti rezervne dele?

Naročite rezervne dele pri ISC GmbH (www.isc-gmbh.info) z navedbo tipa, številke artikla in identifikacijske številke naprave. Na voljo so obrabljivi deli (jermen, ogljikove ščetke, vložek mize, potiskač) in potrošni material (žagin list).

NAVODILA ZA UPORABO TE-TS 2831 UD EINHELL

SLO Originalna navodila za uporabo Namizna krožna žaga

7CE

• Stezna poluga, za podešavanje kuta

- Kut, sprijeda

- Potpora, straga

• Potpora, sprijeda

• Šesterokutni vijak M10 x 65

• Podložna pločica 8 mm, 2x

• Distančna pločica (plastika), 2x

• Imbus vijak, dugi 2x

• Imbus vijak, kratak, 8x

Gumb, 2x

• Opružna pločica

• Profil

• Matica M8, samoosiguravajuća, 2x

• Podložna pločica 6mm, velika, 4x

• Šesterokutni vijak M8 x 16, 2x

• Sesterokutni vijak M6 x 16 4x

• Matica M6, samoosiguravajuća, 8x

Mrežni napon 400 V 3\~50Hz

Snaga P S6 20% 2800 W

8.1.2 Rezanje uskih radnih komada (sl. 25)

8.1.2 Rezanje uskih radnih predmeta (sl. 25)

Uzdužno rezanje radnih predmeta širine manje od 120 mm morate obavezno da izvodite pomoću komada za guranje (29). Komad za guranje dobija se u okviru isporuke. Istrošen odnosno oštećen komad za guranje obavezno zamenite.

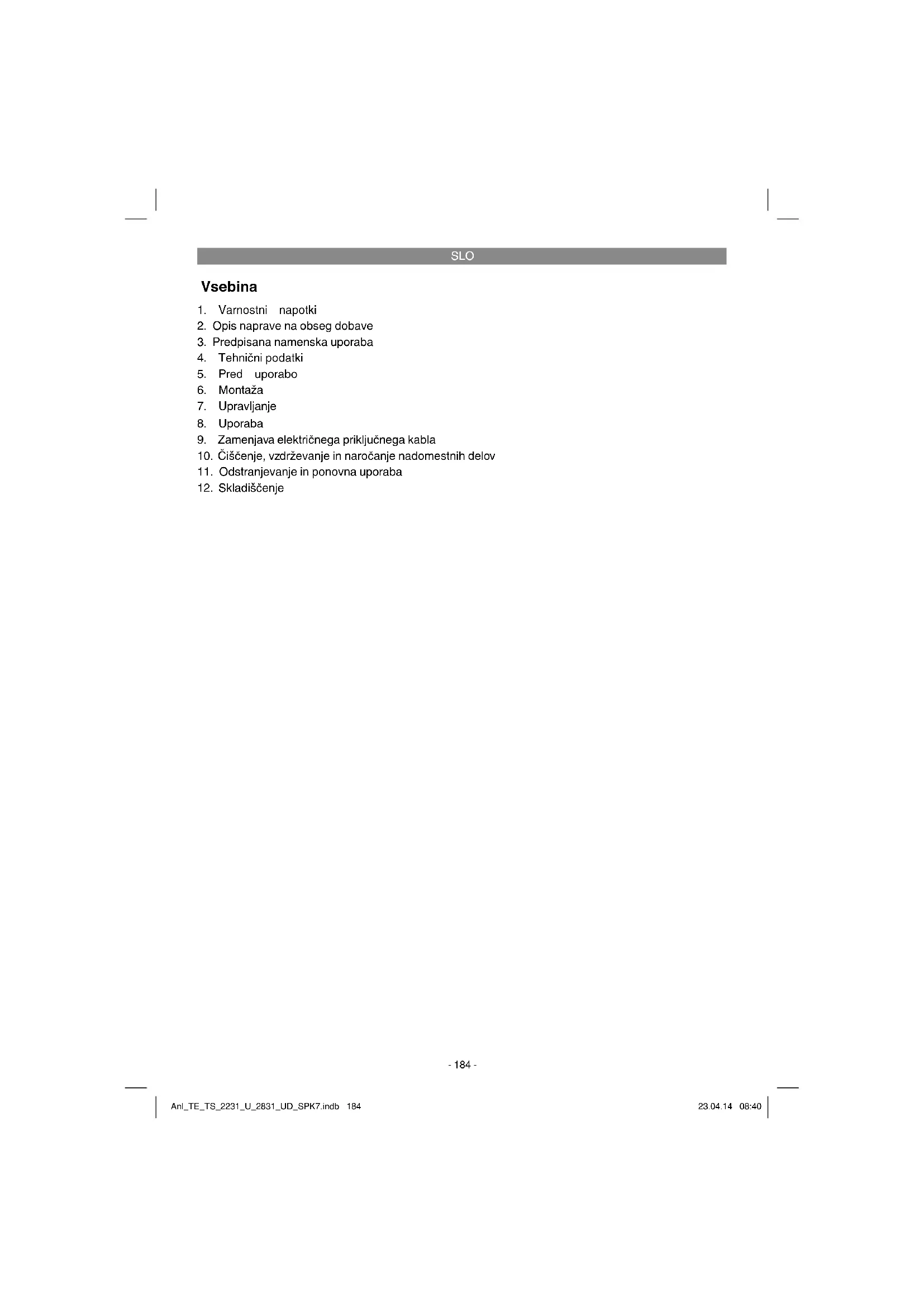

1. Varnostni napotki
2. Opis naprave na obseg dobave
3. Predpisana namenska uporaba
4. Tehnični podatki
5. Pred uporabo
6. Montaža
7. Upravljanje
8. Uporaba
9. Zamenjava električnega priključnega kabla
10. Čiščenje, vzdrževanje in naročanje nadomestnih delov
11. Odstranjevanje in ponovna uporaba
12. Skladiščenje

SLO

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida.

Previdno! Nevarnost poškodb! Ne segajte v premikajoč se žagin list.

Napotek! Pazite na pravilno smer obračanja motorja!

Popravite napačno smer obračanja motorja s pomočjo faznega inverterja v priključnem vtiču.

(Za model del na trifazni tok 400 V 3\~ TE-TS 2831 UD)

SLO

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici!

Nevarnost!

Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1-4)

2.1.1 Mizna krožna žaga

1. Miza žage
2. Cepilni klin
3. Pokrov za odsesovalni priključek
4. Zaščita žaginega lista
5. Žagin list
6. Omejilna tirnica
7. Univerzalno omejilo
8. Vodilna tirnica za univerzalno omejilo, spredaj
9. Vodilna tirnica za univerzalno omejilo, levo

10. Pritrdilni ročaj – nastavitev kota

11. Pritrdilni ročaj – položaj

12. Skala za nagib žaginega lista

13. Ročica za višino reza

14. Pritrdilni ročaj za nagib žaginega lista

15. Mizni vložek

16a. Stojne noge spredaj desno/zadaj levo

16b. Stojne noge spredaj levo/zadaj desno

1. Gumijast nastavek (oblika A)

2. Prečna prečka

3. Vozni okvir

4. Vzdolžna prečka

5. Gumijast nastavek (oblika B)

22a. Vezica, levo (mizni podaljšek)

1. Transportni ročaj
2. Zložljiv mizni podaljšek
3. Prečnik za mizni podaljšek
4. Pritrdilni ročaj za mizni podaljšek
5. Držalo (za potisno palico, potisni les)
6. Potisni les - ročaj
7. Potisna palica
8. Ključ za menjavo žaginega lista
9. Udarni ključ za menjavo žaginega lista
10. Samovarovalna matica M8
11. Samovarovalna matica M6
12. Matica M6
13. Podložka velika
14. Podložka srednja
15. Podložka majhna
16. Odsesovalna cev
17. Vzmetni obroč, majhen
18. Šestrobni vijak (M4 x 10)
19. Šestrobni vijak (M6 x 16)
20. Odsesovalni priključek (ohišje)
21. Vijak (za mizni vložek)
22. Kombinacija stikalo/vtič
23. Stikalo za vklop/izklop
24. Skala (višina reza)
25. Skala (paralelno omejilo)
26. Vezica (stojna noga)
27. Vijak z notranjim šestrobom (za mizni podaljšek)

2.1.2 Potisni drsnik

(posebna oprema - ni v obsegu dobave):

1. Drsna plošča s skalo
2. Omejilna tirnica
3. Vodilna tirnica
4. Kot, zadaj
5. Vpenjalna ročica, za nastavitev kota
6. Kot, spredaj
7. Prečnik, zadaj
8. Prečnik, spredaj
9. Šestrobni vijak M10 x 65
10. Podložka 8 mm
11. Distančna ploščica (plastika)
12. Vijak z notranjim šestrobom, dolg
13. Vijak z notranjim šestrobom, kratek
14. Gumb
15. Vzmetna podložka
16. Profi I
17. Matica M8, samovarovalna
18. Podložka 6 mm, velika
19. Šestrobni vijak (M8 x 16)
20. Šestrobni vijak (M6 x 16)
21. Matica M6, samovarovalna
22. Matica M8, samovarovalna (plastična varovalka)
23. Podložka 10 mm

SLO

1. Podložka 8 mm, majhna
2. Podložka 6 mm, majhna

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

• Odprite embalažo in previdno vzemite napravo iz embalaže.
• Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstaja- jo).
  • Preverite,če je obseg dobave popoln.
• Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po možnosti shranite embalažo do poteka garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

2.2.1 Mizna krožna žaga:

• Ščit žaginega lista
• Omejilna tirnica (univerzalno omejilo)
• Univerzalno omejilo
• Vodilna tirnica za univerzalno omejilo, spredaj
• Vodilna tirnica za univerzalno omejilo, levo
• Stojne noge spredaj desno/zadaj levo (2x)
• Stojne noge spredaj levo/zadaj desno (2x)

• Gumijasta noga oblika A (2x)

• Gumijasta noga oblika B (2x)

• Prečnik za mizni podaljšek (2x)

• Vozni okvir, že montiran

• Transportni ročaj (2x)

- Potisna palica

- Potisni les

• Vezica za mizni podaljšek, levo

• Samovarovalna matica M8 (4x)
• Matica M6 (6x)
• Podložka velika (4x)
• Podložka srednja (50x)
• Podložka majhna (4x)
• Vijak z notranjim šestrobom (4x)
• Šestrobni vijak M6 x 16 (52x)
• Šestrobni vijak M4 x 10 (4x)
• Odsesovalni priključek za ohišje
• Vezica za stojno nogo (4x)
• Vzmetni obroč, majhen (4x)
• Originalna navodila za uporabo
• Varnostni napotki

2.2.2 Obseg dobave

posebne opreme – potisni drsnik:

• Drsna plošča s skalo
• Omejilna tirnica
• Vodilna tračnica
Kot, zadaj
• Vpenjalna ročica, za nastavitev kota
Kot, spredaj
• Prečnik, zadaj
• Prečnik, spredaj
• Šestrobni vijak M10 x 65
• Podložka 8 mm, 2x
• Distančna ploščica (plastika), 2x
• Vijak z notranjim šestrobom, dolg, 2x
• Vijak z notranjim šestrobom, kratek, 8x
Gumb, 2x
• Vzmetna podložka
• Profil
• Matica M8, samovarovalna, 2x
• Podložka 6 mm, velika, 4x
• Šestrobni vijak M8 x 16, 2x
• Šestrobni vijak M6 x 16, 4x
• Matica M8, samovarovalna, 8x
- Matica M8, samovarovalna (plastična varovalka)
Podložka 10 mm
• Podložka 8 mm, majhna, 2x
• Podložka 6 mm, majhna, 12x

3. Predpisana namenska uporaba

Namizna krožna žaga je namenjena za prečno žaganje (le s prečnim omejilom) lesa vseh vrst, primernega za velikost stroja. Okrolega lesa se s to žago ne sme žagati.

Stroj je dovoljeno uporabljati samo za namene, za katere je bil izdelana. Vsaka druga uporaba šteje kot nedovoljena uporaba. Za vso škodo ali

SLO

poškodbe, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Upoštevajte, da naše naprave niso bile izdelane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, će je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih

Uporabljajo se lahko le ustrezni žagini listi za ta stroj (HM- ali CV-žagini listi). Uporaba HSS-žaginih listov in rezalnih plošč vseh vrst je prepovedana.

Del namenske uporabe je tudi upoštevanje varnostnih navodil, kot tudi navodil za montažo in navodil za upravljanje, ki so v navodilih za uporabo. Osebe, ki ta stroj upravljajo in vzdržujejo, morajo biti seznanjeni s temi navodili in biti poučeno o možnih nevarnostih. Predpise za preprečevanje nezgod je treba dosledno upoštevati. Upoštevati je treba tudi ostala splošna pravila v delovnem medicinskem in varnostno tehničnem področju. Spremembe stroja izključujejo jamstvo proizvajalca in jamstvo za napake, ki nastanejo zaradi tega. Kljub smotrnì namenski uporabi ni mogoče povsem izločiti nekaterih dejavnikov preostalega tveganja.

Zaradi konstrukcije in postavitve stroja lahko nastopijo naslednja tveganja:

Dotikanje žaginega lista na tistem delu, ki ni pokrit.
- Poseganje v delujoč žagin list (poškodovanje zaradi ureza).
- Povratni udar obdelovanca in delov obdelovanca.
• Lom žaginega lista.
- Izlet pomanjkljivih delov trdine žaginega lista.
- Poškodbe sluha ob neuporabi glušnikov.
- Zdravju škodljive emisije lesnega prahu pri uporabi v zaprtih prostorih.

4. Tehnični podatki

4.1 Tehnični podatki TE-TS 2231 U

Omrežna napetost 230 V \~ 50 Hz

Moč P S6 20% 2200 W

Število vrtljajev v prostem teku n_b ......2800 min ^1

Žagin list iz trde kovine .....Ø 315 x Ø 30 x 3,0 mm

Žagin list iz trde kovine

(alternativno) ......∅ 315 x ∅ 30 x 3,6 mm

Število zob 24

Velikost mize 550 x 800 mm

Mizni podaljšek ....550 x 650 mm

Višina reza maks. 83 mm / 0°

50 mm / 45°

Brezstopenjska nastavitev višine ....0 - 83 mm

Žagin list brezstopenjsko premičen .....0° - 45°

Odsesovalni priključek (ohišje stroja) ..Ø 100 mm

(zaščita žaginega lista) .....∅ 36 mm

Debelina cepilnega klina 2,5 mm

Teža ca. 46 kg

Teža potisni drsnik (posebna oprema): ... ca. 6 kg

Zaščitni razred IP54

Višina mize ca. 85 cm

4.2 Tehnični podatki TE-TS 2831 UD

Omrežna napetost 400 V 3\~50 Hz

Moč P S6 20 % 2800 W

Število vrtljajev v prostem teku n_b ......2800 min ^1

Žagin list iz trde kovine .....Ø 315 x Ø 30 x 3,0 mm

Žagin list iz trde kovine

(alternativno) ......∅ 315 x ∅ 30 x 3,6 mm

Število zob 24

Velikost mize 550 x 800 mm

Mizni podaljšek 550 x 650 mm

Višina reza maks. 83 mm / 0°

50 mm / 45°

Brezstopenjska nastavitev višine ....0 - 83 mm

Žagin list brezstopenjsko premičen .....0° - 45°

Odsesovalni priključek (ohišje stroja) ..Ø 100 mm

(zaščita žaginega lista) .....Ø 36 mm

Debelina cepilnega klina 2,5 mm

Teža ca. 46 kg

Teža potisni drsnik (posebna oprema): ... ca. 6 kg

Zaščitni razred IP54

Višina mize ......ca. 85 cm

SLO

Nevarnost!

Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotavljane v skladu z EN 1870-19.

Obratovanje

Nivo zvočnega tlaka L _pA 113,8 dB (A)

Negotovost K_pA 3 dB

Nivo zvočne moči L _WA 98,4 dB (A)

Navedene vrednosti so emisijske vrednosti in ni nujno, da predstavljajo varne vrednosti na delovnem mestu. Čeprav obstaja korelacija med emisijskimi nivoji in imisijskimi nivoji, ni mogoče zanesljivo trditi, ali so dodatni previdnostni ukrepi potrebni ali ne. Dejavniki, ki vplivajo na nivo emisije na določenem delovnem mestu, zajemajo trajanje vplivanja, značilnosti delovnega prostora, druge vire hrupa itn., npr. število strojev in ostalih bližnjih postopkov v teku. Zanesljive vrednosti na delovnem mestu se lahko razlikujejo tudi med državami. Te informacije pomagajo uporabniku bolje oceniti nevarnosti in tveganja.

Uporabljajte zaščito za ušesa.

Hrup lahko povzroči izgubo sluha.

Omejite hrupnost in vibracije na minimum!

Tudi, će delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe pljuč, će ne uporabljate primerne protiprašne zaščitne maske.
2. Poškodbe sluha, će ne uporabljate primerne zaščite za ušesa.
3. Zdravstvene težave, ki so posledica tresljajev rok, će dlje časa uporabljate napravo ali, će je ne uporabljate in vzdržujete pravilno.

5. Pred uporabo

Pred priklopom se prepričajte, će se podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju.

Opozorilo!

Zmeraj izvlecite električni priključni vtikač preden začnete izvajati nastavitve na skobljiču.

• Mizno krožno žogo odpakirajte in preverite, ali se je med prevozom morebiti poškodovala.
• Stroj postavite stabilno, tj. na delovno mizo, ali pa ga privijačite na pritrjeno podnožje.
• Pred zagonom morajo biti pravilno nameščeni vsi pokrovi in vse varnostne naprave.
• Žagin list mora imeti prost tek.
• Že obdelanem lesu preglejte, da nima tujkov, kot so npr. žeblji, vijaki ali podobno.
• Preden aktivirate stikalo za vklop/izklop, se prepričajte, da je žagin list pravilno nameščen in da se lahko gibljivi deli premikajo.

6. Montaža

Previdno! Povezave, ki vsebujejo samovarovalne matice, privijačite vedno tako, da obračate šestrobni vijak, samovarovalno matico pa držite, da dobite prijem.

6.1 Monaža podnožja (sl. 5-8)

• Mizno krožno žago obrnite in jo položite na tla.
  Da se miza (1) ne opraska in da ne poškodujete cepilnega klina (2) kot podlago uporabite npr. ovojnino.
• Dve sprednji stojni nogi (16a, b) na rahlo privijačite s šestrobnimi vijaki (41), podložkami (36) in maticami (33) na sprednjo stran žage.
  Dve zadnji stojni nogi (16a, b) na rahlo privijačite s šestrobnimi vijaki (41), podložkami (36) in maticami (33) na zadnjo stran žage (le stranske luknje).
• Lukenj na hrbtni strani še ne privijačite, tam boste kasneje pritrdili prečke miznega podaljska.
• Na stojne noge nataknite gumijaste nastavke (17, 21).
• Privijačite odsesovalni priključek (42) s šestrobnimi vijaki (40), vzmetnimi obročki (39) in podložkami (37) trdno na spodnjo stran mize za žago.

SLO

• Privijačite kombinacijo stikala/vtiča (44) s šestrobnimi vijaki (41), podložkami (36) in maticami (33) trdno na spodnjo stran mize za žago.
• Privijačite prečne prečke (18) in vzdolžne prečke (20) s šestrobnimi vijaki (41), podložkami (36) in maticami (33) rahlo na stojne noge.

6.2 Vozni okvir (sl. 9, 11)

Privijačite vozni okvir (19) s šestrobnimi vijaki (41) in podložkami (36) na hrbtno stran stojnih nog.

6.3 Mizni podaljšek (sl. 10-11)

• Privijačite vezice (22a, b) z šestrobnimi vijaki (41), podložkami (36) in maticami (33) rahlo na hrbtno stran mize za žago.
• Privijačite mizni podaljšek (24) z vijaki z notranjim šestrobom (49) in maticami (32) trdo na vezice.
• Privijačite prečke (25) z vijaki z notranjim šestrobom (49) in maticami (32) trdo na mizni podaljšek.
• Privijačite prečke (25) z vijaki (41), velikimi podložkami (35) in maticami (33) rahlo na zadnje stojne noge.
• Mizni podaljšek poravnajte z žago za mizo in trdno pritegnite vse pritrdilne točke miznega podaljška (24) in prečke (25).
• Previdno! Pri zlaganju miznega podaljška (24) obstaja nevarnost zmečkanin. Mizni podaljšek primite na zadnjem koncu, da ga zložite.

6.4 Vodilne tirnice za univerzalno omejilo (sl.12-14)

• V vodilni tirnici (8, 9) napeljite po dva vijaka (41).
- Matice (34) privijačite v vodilno tirnico (8) spredaj na mizi za žago, vodilno tirnico (9) stransko na mizi za žago. Na vsak vijak montirajte podložko med vodilno tirnico in mizo za žago (36).
- Mizo postavite na stojne noge. Mizo poravnajte in vse vijake dobro pritegnite.

6.5 Pritrditev na podlago (sl. 15)

• Za boljšo stabilnost morate žago pritrditi na ustrezno podlago.
• Montirajte vezice (48) z vijaki (41), podložkami (36) in maticami (33) na stojne noge.
• Nato stroj z vezicami skozi luknje povežite s podlago (povezovalni material npr. vijaki/mozniki itd. ni v okviru dobave – vezni material morate izbrati glede na podlago in ga lahko

kupite v prodajalni).

6.6 Držalo za potisno palico/potisni les (sl. 16)

Držalo (27) pritrdite z dvema maticama (34) in podložkama (36) na vrtino na desni sprednji stojni nogi.

6.7 Transportni ročaji (sl. 17)

Montirajte transportne ročaje (23) z vijaki (41), podložkami (36) in maticami (33) na sprednje stojne noge.

6.8 Montaža zaščite žaginega lista (sl. 1, 18)

• Zaščito žaginega lista (4) nataknite na dolgo luknjo (y) na cepilnem klinu. Zaščito žaginega lista pritrdite z vijakom (x), pritegnite ga le toliko, da ostane zaščita žaginega lista še vedno gibljiva.
• Opozorilo! Pred začetkom žaganja morate zaščito žaginega lista spustiti na material, ki ga žagate.
• Za priključitev odsesovalne cevi s 100 mm priključka lahko snamete pokrov (3) na zaščiti žaginega lista (dolžina odsesovanja ni obsegu dobave).
• Pri uporabi odsesovalne naprave: Povežite odsesovalni priključek 36 mm na zaščiti žaginega lista s pomočjo odsesovalne cevi (38) z odsesovalnim priključkom (42). Sesalno napravo priključite na 100 mm priključka za sesalno napravo (42).
• Stroja ne smete uporabljati brez zaščite žaginega lista.

6.9 Zamenjava miznega vložka (sl. 19)

• Za zamenjavo poškodovanega miznega vložka, pri menjavi žaginega lista in pri nastavljanju cepilnega klina morate mizni vložek odpreti.
• Obrabljen ali poškodovan mizni vložek zamenjajte, da preprečite večjo nevarnost poškodovanja.
• Pozor! Izvlecite omrežno stikalo.
  • Snemite zaščito žaginega lista (4).
• Odprite vijake z ugreznjeno glavo (43) na miznem vložku.
  • Odstranite mizni vložek (15).
• Montažo novega miznega vložka izvedite v obratnem vrstnem redu.

SLO

6.10 Montaža in nastavitev cepilnega klina (sl. 20)

• Nevarnost! Izvlecite omrežno stikalo.
  • Odstranite mizni vložek (glejte 6.9).
• Žagin list (5) nastavite na maks. globino reza, spravite v položaj 0° in aretirajte.
  • Cepilni klin (2) potisnite navzgor.
• Razdalja med žaginim listom (5) in cepilnim klinom (2) naj bo 3-5 mm.
  • Vijak (z) pritegnite in montirajte mizni vložek.

6.11 Montaža/menjava žaginega lista (sl. 21) Nevarnost! Izvlecite omrežno stikalo. Previdno! Pri delu z žaginimi listi vedno nosite delovne rokavice. Nevarnost poškodb!

• Mizni vložek odstranite tako, da odpustite vijake s ugreznjeno glavo (glejte 6.9).
• Matico odpustite tako, da ključ (30) nastavite na matico in udarni ključ (31) na prirobnico, da ustvarite upor.
• Pozor! Matico obračajte v smeri obračanja žaginega lista.
• Snemite zunanjo prirobnico in star žagin list povlecite prečno navzdol od notranje prirobnice.
• Prirobnico žaginega lista pred montažo novega žaginega lista temeljito očistite.
• Nov žagin list vstavite in pritegnite v obratnem vrstnem redu!
• Cepilni klin (2) in zaščito žaginega lista (4) spet montirajte in nastavite (glejte 6.8.-6.10.).
• Preden spet delate z žago, preverite delovanje zaščitnih naprav.

Opozorilo! Upoštevajte smer teka, poševnina reza zobcev mora kazati v smeri teka, tj. naprej (glejte puščico na zaščiti žaginega lista).

6.12 Montaža potisnega drsnika (posebna oprema) (sl. 1, 2, 27-34)

• Potisni drsnik je posebna oprema k temu stroju, ki jo lahko kupite v trgovini in ni v obsegu dobave.
• Na mizi krožne žage: Demontirajte vodilno tirnico za univerzalno omejilo (8).
• Potisni drsnik demontirajte, kot prikazuje sl. 27-32. Pazite, da boste obe distačni plošči (110) vstavili med profil (115) in ploščo drsnika (100). Ključ z notranjim šestrobom: ni v obsegu dobave - na voljo v trgovini.
• Pozor: Vijaka (108) ne pritegnite preveč. Omejilo mora na plošči zaradi nastavljanja kota ostati gibljivo.
• Privojno ročico (104) montirajte tako, da je omejilo pri odpuščeni privojni ročici gibljivo in

da je pri pritegnjeni privojni ročici negibljivo. Pri montaži pazite, da je med samovarovalno matico (121) in podložko (123) vzmetna podložka (114) (sl. 31).
Kota (103, 105) in prečki (106, 107) privijačite z mizno krožno žago (sl. 32).
- Drsnik od spredaj nastavite na vodilno tirnico (102) (sl. 33).
- Če je med vodilno tirnico in tekalnimi ležaji plošče drsnika reža, morate spodnji ležaj nastaviti z vijakom (A), da se drsnik premika brez reže.
- Vijake z notranjim šestrobom (111) z glavo (113) in podložko (117) montirajte spredaj in zadaj na tirnico (102) (sl. 34), kjer služijo kot končno omejilo.
- Omejilna tirnica se mora premikati na ca. 1 mm razdalje vzporedno z mizo za žaganje. Vijake za kota (103, 105) in prečki (106, 107) na rahlo privijte in nato nastavite tako, da ima tirnica v vsakem položaju 1 mm razdalje do mize za žaganje. Ponovno privijačite držaje.
- Upoštevajte, da zaradi dobave kljub pravilni montaži potisnega drsnika (posebna oprema) lahko ostanejo prosti vijaki/podložke, npr. ker so na mizni krožni žagi ti že nameščeni.

7. Upravljanje

7.1 Stikalo za vklop/izklop in prenapetostna zaščita (sl. 1)

• S stiskom na zeleno tipko „I“ lahko žago vklopite. Pred začetkom žaganja počakajte, da doseže žagin list svojo največjo hitrost obračanja.
  Da žago spet izklopite, pritisnite rdečo tipko „0“.

Preobremenitvena zaščita

Motor te naprave je opremljen s stikalom za preobremenitveno zaščito v motorju proti pregrevanju. Pri prekoračitvi meja obremenitve in temperature preobremenitveno stikalo napravo izklopi. Pritisnite tipko „0“ in pustite, da se naprava nekaj minut ohlaja.

Nato napravo spet vklopite s stiskom zelene tipke „I“.

SLO

7.2 Globina reza (sl. 1, 22)

Z obračanjem ročice (13) lahko žagin list (5) nastavite na želeno globino reza.

Obračanje v levo:

manjša globina reza

Obračanje v desno:

večja globina reza

7.3 Paralelno omejilo

7.3.1 Višina omejila (sl. 3a, 23)

• Dobavljeno univerzalno omejilo (7) je opremljeno z dvema različno visokima vodilnima površinama.
• Za prestavitev omejilne tirnice (6) morate zrahljati oba narebričena vijaka (w), da lahko odpustite omejilno tirnico (6) od univerzalnega omejila (7).
• V odvisnosti od želene višine reza lahko omejilno tirnico potisnete v dva različna utora na univerzalnem omejilu in ju pritrdite z narebričenima vijakoma.
  Glede na debelino materialov, ki jih režete, lahko omejilno tirnico L-oblike (6) pritrdite plosko ali pokonci na univerzalno omejilo (7).

7.3.2 Širina reza (sl. 1, 23)

• Pri vzdolžnem rezanju lesenih delov morate uporabiti univerzalno te omejilo (7) z omejilno tirnico (6).
• Univerzalno omejilo mora biti vstavljeno v vodilno tirnico (8) na mizi za žaganje.
  Kot univerzalnega omejila (7) nastavite na položaj 0° in pritegnite pritrdilni ročaj (10).
• Potisnite univerzalno omejilo na želeno širino reza in pritegnite pritrdilni ročaj (11).
• Preverite širino reza s preizkusnim rezom (gl. 8. Uporaba).

7.3.3 Nastavljanje dolžine omejila (sl. 23)

Da preprečite, da bi se rezani material vpel, je omejilna tirnica (6) drsna v vzdolžni smeri.
Zlato pravilo: Zadnji konec omejila naseda na namišljeno črto, ki se začne pri približno sredini žaginega lista in poteka pod 45° nazaj.
- Nastavite potrebno širino reza. - Zrahljajte narebričene vijake (w) in omejilno tirnico (6) potisnite tako daleč naprej, da se dotika namišljene 45° črte.
- Dobro pritegnite narebričene vijake (w).

7.4 Univerzalno omejilo kot kotno omejilo/prečno omejilo (sl. 1, 23, 24b)

• Univerzalno omejilo (7) potisnite v vodilno tirnico (9).
  • Zrahljajte pritrdilni ročaj (10).
• Obračajte omejilno tirnico (6), dokler ne kaže puščica želene kotne mere. 0° za uporabo kot prečno omejilo (90°-rezi) – drugi koti za kotne reze.
• Pritrdilni ročaj (10) ponovno pritegnite, pritrdilni ročaj 11 ostane zrahljan.
• Pozor! Omejilne tirnice ne potisnite preveč v desno v smeri žaginega lista (4). Razdalja med omejilno tirnico in žaginim listom naj bo ca. 2 cm.

7.5 Nastavitev kota (sl. 22)

• Odpustite pritrdilne ročaje (14) spredaj in zadaj na napravi.
  • Nastavite želeni kot na skali za kote (12).
• Ponovno pritegnite pritrdilne ročaje (14) spredaj in zadaj na napravi.

7.6 Potisni drsnik (posebna oprema) kot kotno omejilo/prečno omejilo (sl. 36)

• Analogno k univerzalnemu omejilu lahko uporabite potisni drsnik kot kotno omejilo/prečno omenilo (glejte 6.12).
  • Zrahljajte privojno ročico (104).
• Obračajte omejilno tirnico (101), dokler ne kaže puščica želene kotne mere. 0° za upo-rabo kot prečno omejilo (90°-rezi) – drugi koti za kotne reze.
  • Ponovno pritegnite pritrdilni ročaj (104).
• Napotek! Omejilne tirnice ne potisnite preveč v smeri žaginega lista (4). Razdalja med omejilno tirnico in žaginim listom naj bo ca. 2 cm.

SLO

8. Uporaba

Opozorilo!

• Po vsakem nastavljanju stroja priporočamo testni rez, da preverite nastavljene mere.
• Po vklopu žage počakajte, da doseže žagin list svoje največje število vrtljajev, preden opravite rez.
  • Pazite, ko zarežete!
• Napravo uporabljajte le z odsesovanjem.
• Odsesovalne kanale redno preverjajte in čistite.
• Pred vsako uporabo preverite, ali je mogoče zaščito žaginega lista spustiti na obdelovanca in ali je zavorni čas žaginega lista manj kot 10 sekund. Naprave ne uporabljajte, će je zavorni čas daljši in se obrnite na službo za stranke.

8.1 Izvajanje vzdolžnih rezov (sl. 24a)

Obdelovanca pri tem prerežete po vzdolžni sme- ri. Rob obdelovanca držite proti univerzalnemu omejilu (7), medtem ko nalega ploska stran na mizi za žago (1). Zaščito žaginega lista (4) morate vedno spustiti na obdelovanca. Delovni položaj pri vzdolžnem rezu ne sme potekati v isti liniji s potekom reza.

• Univerzalno omejilo (7) nastavite glede na višino obdelovanca in želeno širino (glejte 7.3.).
  • Vklopite žago.
• Roke z zaprtimi prsti plosko položite na obdelovanca in obdelovanec potiskajte vzdolž univerzalnega omejila (7) v žagin list (5).
• Stransko vodenje z levo ali desno roko (glede na položaj univerzalnega omejila) le do zgornjega roba zaščitnega pokrova.
• Obdelovanca vedno potisnite do konca cepil-nega klina (2).
• Odpadek od rezanja ostane na mizi za žago (1), dokler žagin list (5) ne miruje.
• Dolge obdelovance zavarujte, da se ne prekucnejo na koncu postopka rezanja! (Npr. s stojalom proti kotaljenju itd.)

8.1.2 Rezanje ozkih obdelovancev (sl. 25)

Pri vzdolžnem rezanju ozkih obdelovancev, katerih širina je manjša od 120 mm, je obvezna uporaba potisnega lesa (29). Potisni les je v obsegu dobave. Obrabljene ali poškodovane potisne palice takoj zamenjajte.

8.1.3 Rezanje zelo ozkih obdelovancev (sl. 26)

• Pri vzdolžnem rezanju ozkih obdelovancev, katerih širina je manjša od 30 mm, je obvezna uporaba potisnega lesa.
• Najbolje je uporabiti nizko vodilno površino paralelnega omejila.
• Ustrezni potisni les (28) je v obsegu dobave. Obrabljen potisni les takoj zamenjajte.

8.1.4 Izvajanje prečnih rezov (sl. 22)

Prečni rezi se načeloma izvajajo z uporabo univerzalnega omejila kot paralelnega omejila (7).

• Žagin list (5) nastavite na želeno kotno mero (glejte 7.5.).
• Paralelno omejilo (7) nastavite glede na širino in višino obdelovanca (glejte 7.3.1).
• Rezanje izvajajte glede na širino obdelovanca (glejte 8.1.1., 8.1.2 in 8.1.3.).

8.1.5 Izvajanje prečnih rezov (sl. 24b)

• Univerzalno omejilo (7) oz. potisni drsnik (posebna oprema) nastavite na želeno kotno mero (glejte 7.4 oz. 7.6).
• Po potrebi tako nastavite položaj omejilne tirnice (6/101), da pri rezanju ne bo trčil v žagin list.
  • Vklopite žago.
• Obdelovanca čvrsto pritisnite na omejilno tirnico (6 oz. 101).
• Univerzalno omejilo oz. potisni drsnik (posebna oprema) in obdelovanca potisnite v smeri žaginega lista, da zarežete.
• Opozorilo! Vodenega obdelovanca vedno trdo držite, nikoli ne držite prostega dela, ki ga boste odrezali.
• Univerzalno omejilo oz. potisni drsnik (posebna oprema) vedno potisnite tako daleč naprej, da obdelovanca do konca prerežete.
• Žago ponovno izklopite. Odpadke od žaganja odstranite šele, ko se žagin list ustavi.

9. Zamenjava električnega priključnega kabla

Nevarnost!

Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.

SLO

10. Čiščenje, vzdrževanje in naročanje nadomestnih delov

Nevarnost!

Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.

10.1 Čiščenje

• Zaščitno opremo, zračne reže in ohišje motorja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
• Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
• Rednočistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara.

10.2 Vzdrževanje

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati.

10.3 Transport

• Za transport dvignite napravo na transportnih ročajih in ga peljite na kolesih.
• Napravo transportirajte le z nameščenimi zaščitnimi napravami, kot na primer zaščita žaginega lista.
• Pri transportu z vozili: Napravo zavarujte, da ne zdrsne, varno jo pripnite s pasovi.
• Pri transportu naprave upoštevajte težo stroja (gl. tehnične podrobnosti).

10.4 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tipnaprave
• Art. številko naprave
• Ident- številko naprave
- Številka potrebnega nadomestnega dela Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

11. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališću, da bo pravilno odstranjena. Če ne poznate primernih zbirališć, se pozanimajte pri svoji občinski upravi.

12. Skladiščenje

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 °C. Električno orodje shranjujte v originalni embalaži.

SLO

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje:

Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

TE-TS 2231 U:

• Izdelek izpolnjuje zahteve EN 61000-3-11 in je predmet posebnih pogojev za priključitev. To pomeni, da uporaba s priključnimi točkami, ki bi si jih lahko prosto izbrali, ni dovoljena.
• Naprava lahko pri neugodnih omrežnih razmerah povzroči prehodna nihanja v napetosti.
• Izdelek je predviden izključno za uporabo na priključnih točkah, ki a) ne prekoračujejo največje dovoljene omrežne impendance Z sys = 0,398 Ω ali b) z najmanjšo trajno električno obremenitvijo omrežja 100 A na fazo.
• Kot uporabnik morate zagotoviti, po potrebi po posvetu z oskrbovalnim podjetjem za električno energijo, da vaša priključna točka, na katero želite priključiti izdelek, izpolnjuje eno od navedenih zahtev a) ali b).

SLO

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Klinasti jermen, ogljene ščetke, mizni	vložek,potisna palica
Obrabni material/ obrabni deli* Žagin list
Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

• Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
  • Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
  Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napačno delovanje.

SLO

Garancijska listina

Spoštovani uporabnik,

za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji urejajo dodatne garancijske storitve. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na napake na napravi, ki dokazljivo temeljijo na napaki v materialu ali izdelavi, in jih lahko po izbiri popravimo ali pa napravo zamenjamo. Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, će napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali će je bila izpostavljena obremenitvam, ki so temu enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre- menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih). - Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

1. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

2. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Če sodi okvara v obseg garancijske storitve, vam bomo takoj vrnili popravljeno ali novo napravo.

Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.
