GEBRUIKSAANWIJZING TE-TS 2831 UD EINHELL

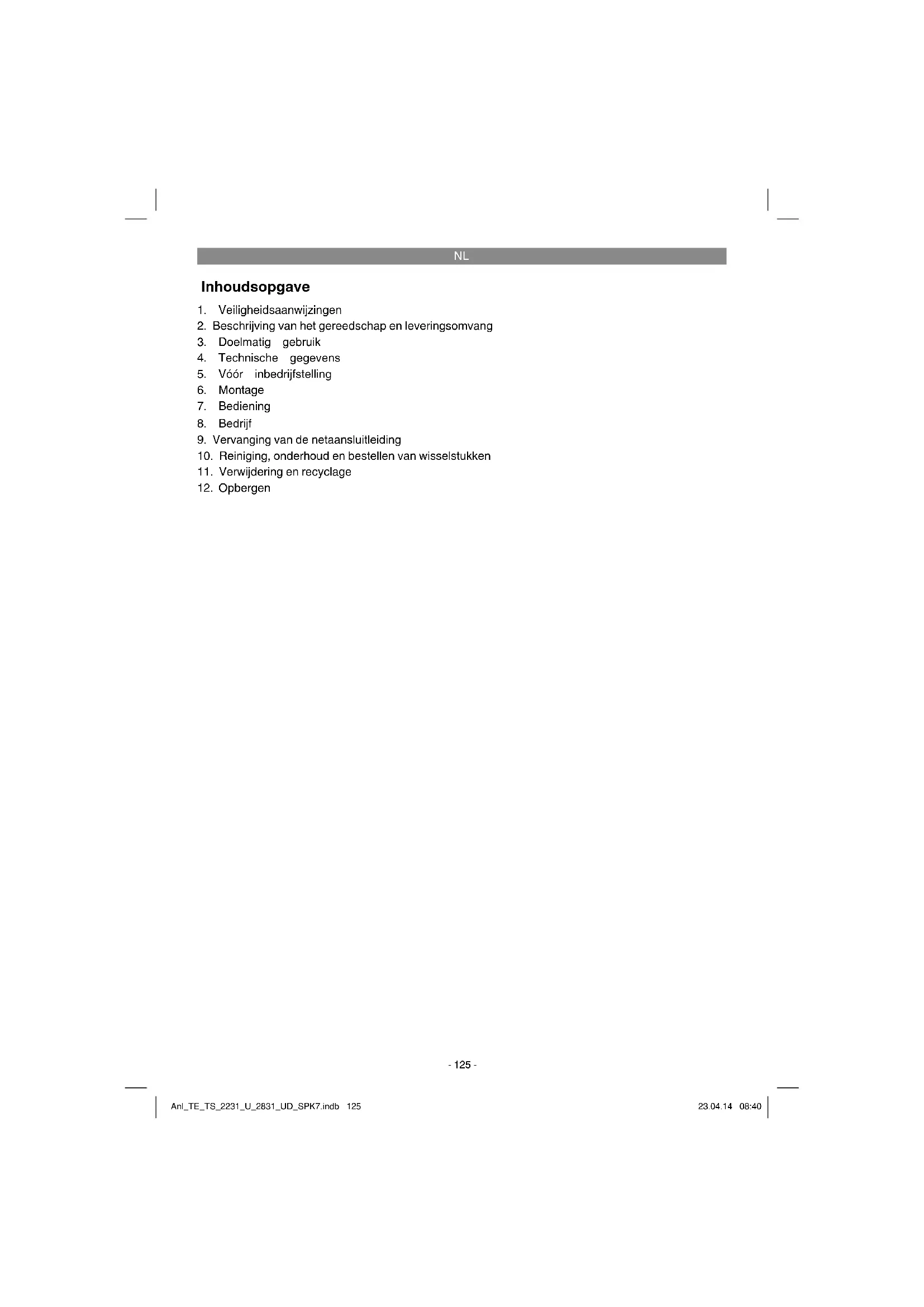

1. Veiligheidsaanwijzingen

2. Beschrijving van het gereedschap en leveringsomvang

5. Vóór inbedrijfstelling

9. Vervanging van de netaansluitleiding

10. Reiniging, onderhoud en bestellen van wisselstukken

11. Verwijdering en recyclage

Gevaar! - Handleiding lezen om het letselrisico te verminderen Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies. Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta- an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Voorzichtig! Verwondingsgevaar! Niet in het draaiende zaagblad grijpen. Aanwijzing! Let op een correcte draairichting van de motor! Corrigeer een verkeerde draairichting van de motor met behulp van de fase-inverter in de aansluitstekker. (Voor TE-TS 2831 UD 400 V 3~ draaistroom-model) Anl_TE_TS_2231_U_2831_UD_SPK7.indb 126Anl_TE_TS_2231_U_2831_UD_SPK7.indb 126 23.04.14 08:4023.04.14 08:40NL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

3. Afdekking voor afzuigaansluiting

7. Universele aanslag

8. Geleiderail voor universele aanslag, vooraan

9. Geleiderail voor universele aanslag, links

12. Schaal voor schuine stand zaagblad

13. Handkruk voor snijhoogte

14. Vastzetgreep voor schuine stand zaagblad

16a. Standbeen vooraan rechts/achteraan links 16b. Standbeen vooraan links/achteraan rechts

25. Stutbalk voor verlengtafel

26. Vastzetgreep voor verlengtafel

27. Houder (voor schuifstok, schuifhout)

30. Sleutel voor wissel van het zaagblad

31. Muilsleutel voor wissel van het zaagblad

35. Onderlegplaatje groot

36. Onderlegplaatje gemiddeld

37. Onderlegplaatje klein

42. Afzuigaansluiting (behuizing)

43. Schroef (v. tafelinzetstuk)

44. Schakelaar/stekker combinatie

45. Aan-Uitschakelaar

46. Schaal (snijhoogte)

47. Schaal (parallelle aanslag)

48. Beugel (standvoet)

49. Inbusschroef (voor verlengtafel)

2.1.2 Schuifslede (speciaal toebehoren - be-

hoort niet tot de omvang van de levering):

100. Sledeplaat met schaal

104. Spanhefboom, voor hoekinstelling

107. Stutbalk, vooraan

108. Zeskantschroef M10 x 65

109. Onderlegplaatje 8mm

110. Afstandsschijf (kunststof)

117. Onderlegplaatje 6mm, groot

121. Moer M8, zelfborgend (kunststof beveiliging)

122. Onderlegplaatje 10mm

123. Onderlegplaatje 8mm, klein

124. Onderlegplaatje 6mm, klein

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

2.2.1 Tafelcirkelzaag:

Aanslagrail (universele aanslag)

Geleiderail voor universele aanslag, vooraan

Geleiderail voor universele aanslag, links

Standbeen vooraan rechts/achteraan links (2x)

Standbeen vooraan links/achteraan rechts (2x)

Rubber voet vorm A (2x)

Rubber voet vorm B (2x)

Stutbalk voor verlengtafel (2x)

Onderstel, voorgemonteerd

Houder voor schuifstok

Sleutel voor wissel van het zaagblad

Muilsleutel voor wissel van het zaagblad

Beugel voor verlengtafel, links

Beugel voor verlengtafel, rechts

Onderlegplaatje groot (4x)

Onderlegplaatje gemiddeld (50x)

Onderlegplaatje klein (4x)

Afzuigaansluiting voor behuizing

Beugel voor standvoet (4x)

Veiligheidsinstructies

2.2.2 Omvang van de levering speciaal toebe-

Sledeplaat met schaal

Spanhefboom, voor hoekinstelling

Onderlegplaatje 8mm, 2x

Afstandsschijf (kunststof), 2x

Onderlegplaatje 6mm, groot, 4x

Moer M8, zelfborgend (kunststof beveiliging)

Onderlegplaatje 10mm

Onderlegplaatje 8mm, klein, 2x

De tafelcirkelzaag dient om alle soorten hout in de lengte en breedte (alleen met dwarsaanslag) te snijden, overeenkomstig de grootte van de ma- chine. Ronde stukken hout van welke soort dan ook mogen niet worden gesneden. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor hij bedoeld is. Elk daar- boven uitgaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener aansprakelijk, en niet de fabrikant. Wij wijzen erop dat onze apparaten overeen- komstig hun doelmatig gebruik niet zijn ontwor- pen voor commerciële, ambachtelijke of industrië- le inzet. Wij aanvaarden geen aansprakelijkheid, indien het apparaat in ambachtelijke of industriële bedrijven of voor daaraan gelijk te stellen activitei- ten wordt ingezet. Alleen de voor de machine geschikte zaagbladen (HM of CV zaagbladen) mogen worden gebruikt. Het gebruik van HSS zaagbladen en doorslijp- schijven van welke soort dan ook is verboden. Het naleven van de veiligheidsinstructies en van de montagehandleiding en de bedieningsinstruc- ties in de handleiding maakt eveneens deel uit van het doelmatig gebruik. Personen die de machine bedienen en onder- houden, moeten ermee vertrouwd zijn en op de hoogte zijn van mogelijke gevaren. Daarnaast moeten de geldende voorschriften ter preventie van ongevallen strikt worden nageleefd. Andere algemene regels op het gebied van arbeidsge- neeskunde en veiligheidstechniek moeten in acht worden genomen. Veranderingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor daaruit voortvloeiende schade volledig uit. Ondanks doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd. Als gevolg van de constructie en opbouw van de machine kunnen zich de volgende risico’s voordoen:

Aanraking van het zaagblad in het niet afge- dekte zaagbereik.

Grijpen in het draaiende zaagblad (snijwon- den).

Terugstoot van werkstukken en delen van werkstukken.

Breuken van het zaagblad.

Wegslingeren van defecte hardmetalen delen van het zaagblad.

Gehoorschade bij niet-gebruik van de nodige gehoorbescherming.

Bij gebruik in gesloten ruimtes emissie van houtstof dat schadelijk is voor de gezondheid.

.......................................... 3 dB De opgegeven waarden zijn emissiewaarden en komen niet noodzakelijk overeen met veilige waarden op de werkplek. Hoewel er een correla- tie bestaat tussen emissie- en immissieniveaus, kan daaruit niet betrouwbaar worden afgeleid of er al dan niet bijkomende voorzorgsmaatregelen noodzakelijk zijn. Factoren die het op een bepaald moment op de werkplek voorhanden immissieni- veau kunnen beïnvloeden, zijn o.a. de duur van de inwerking, de karakteristieke gesteldheid van de werkplek, andere geluidsbronnen enz., bijv. het aantal machines en andere processen in de nabije omgeving. De betrouwbare waarden op de werkplek kunnen eveneens van land tot land variëren. Deze informatie zal de gebruiker echter in staat stellen om gevaar en risico beter in te schatten. Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt. Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be- diend. Volgende gevaren kunnen zich voordo- en in verband met de bouwwijze en uitvoe- ring van dit elektrisch gereedschap:

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder- houden.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Waarschuwing! Verwijder altijd de netstekker uit het stop- contact voordat u het gereedschap anders afstelt.

Tafelcirkelzaag uitpakken en controleren op eventuele transportschade.

De machine moet worden opgesteld zodat ze veilig staat, d.w.z. hij moet op een werkbank of een vast onderstel worden vastgeschroefd.

Vóór inbedrijfstelling moeten alle afdekkingen en veiligheidsinrichtingen naar behoren zijn gemonteerd.

Het zaagblad moet vrij kunnen draaien. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 130Anl_TE_TS_2231_U_2831_UD_SPK7.indb 130 23.04.14 08:4023.04.14 08:40NL

Bij reeds bewerkt hout op vreemde voorwer- pen letten zoals bijv. spijkers of schroeven enz.

Voordat u de Aan-/Uitschakelaar indrukt, moet u zich ervan vergewissen dat het zaag- blad correct is gemonteerd en beweeglijke onderdelen gemakkelijk bewegen.

Voorzichtig! Schroef om een goede stevigheid te bereiken de verbindingen die zelfborgende moe- ren bevatten, altijd vast door met vastgehouden moer te draaien aan de zeskantschroef.

6.1 Montage van het onderstel (fi g. 5-8)

Tafelcirkelzaag omdraaien en op de grond leggen.

Leg bijv. het verpakkingsmateriaal eronder om de tafel (1) niet te bekrassen en het spou- wmes (2) niet te beschadigen.

De twee voorste standbenen (16a,b) losjes met de zeskantschroeven (41), onderleg- plaatjes (36) en moeren (33) vastschroeven aan de voorkant van de zaag.

De twee achterste standbenen (16a,b) losjes met de zeskantschroeven (41), onderleg- plaatjes (36) en moeren (33) vastschroeven aan de achterkant van de zaag (alleen zijde- lingse boringen).

Schroef de boringen aan de achterkant nog niet vast, omdat daar later de stutbalken van de verlengtafel worden bevestigd.

Steek de rubber voeten (17, 21) op de stand- benen.

Schroef de afzuigaansluiting (42) met de zeskantschroeven (40), veerringen (39) en onderlegplaatjes (37) vast aan de onderkant van de zaagtafel.

Schroef de schakelaar/stekker combinatie (44) met de zeskantschroeven (41), onder- legplaatjes (36) en moeren (33) vast aan de voorkant van de zaagtafel.

Schroef de dwarsstukken (18) en langsstuk- ken (20) met de zeskantschroeven (41), on- derlegplaatjes (36) en moeren (33) losjes aan de standbenen.

6.2 Onderstel (fi g. 9, 11)

Schroef het onderstel (19) met de zes- kantschroeven (41) en onderlegplaatjes (36) vast aan de standbenen aan de achterkant.

Schroef de beugels (22a,b) met de zes- kantschroeven (41), onderlegplaatjes (36) en moeren (33) losjes vast aan de achterkant van de zaagtafel.

Schroef de verlengtafel (24) met de inbus- schroeven (49) en moeren (32) vast aan de beugels.

Schroef de stutbalken (25) met de inbus- schroeven (49) en moeren (32) vast aan de verlengtafel.

Schroef de stutbalken (25) met de schroeven (41), grote onderlegplaatjes (35) en moeren (33) losjes aan de achterste standbenen.

Richt de verlengtafel vlak uit met de zaagtafel en draai dan alle bevestigingspunten van de verlengtafel (24) en van de stutbalken (25) vast aan.

Voorzichtig! Bij het neerklappen van de ver- lengtafel (24) bestaat knelgevaar. Pak de ver- lengtafel om hem te klappen alleen vast aan het achterste uiteinde.

6.4 Geleiderails voor universele aanslag

Steek door de geleiderails (8,9) telkens twee schroeven (41).

Schroef met moeren (34) de geleiderail (8) vooraan vast aan de zaagtafel, de geleiderail (9) zijdelings aan de zaagtafel. Steek daarbij op elke schroef tussen geleiderails en zaagta- fel een onderlegplaatje (36).

Zet de tafel nu op de standvoeten. Richt de tafel vlak uit en draai dan alle schroeven vast aan.

6.5 Bevestiging op de ondergrond (fi g. 15)

Voor verhoogde stabiliteit moet de zaag op een geschikte ondergrond worden bevestigd.

Monteer de beugels (48) met schroeven (41), onderlegplaatjes (36) en moeren (33) aan de standbenen.

Daarna de machine door de boringen van de beugel verbinden met de ondergrond (verbin- dingsmateriaal bijv. schroeven/pluggen enz. niet meegeleverd – het verbindingsmateriaal moet op de ondergrond zijn afgestemd en is in de handel verkrijgbaar).

6.6 Houder voor schuifstok/schuifhout

(fi g. 16) Bevestig de houder (27) met twee moeren (34) en onderlegplaatjes (36) aan de boring aan het standbeen vooraan rechts. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 131Anl_TE_TS_2231_U_2831_UD_SPK7.indb 131 23.04.14 08:4023.04.14 08:40NL

Monteer de transportgrepen (23) met schroeven (41), onderlegplaatjes (36) en moeren (33) aan de voorste standbenen.

Steek de zaagbladbescherming (4) op het slobgat (y) aan het spouwmes. Bevestig de zaagbladbescherming met de schroef (x), en draai deze daarbij zo vast aan, dat de zaag- bladbescherming nog beweeglijk blijft.

Waarschuwing! De zaagbladbescherming moet goed op het te zagen materiaal worden neergelaten, voordat u begint te zagen.

Voor de aansluiting van de zuigslang van een afzuiginstallatie met een aansluiting van 100 mm kan de afdekking (3) aan de zaagbladbe- scherming eraf worden genomen (afzuigins- tallatie niet meegeleverd).

Bij inzet van een afzuiginstallatie: Verbind de afzuigaansluiting van 36 mm aan de zaag- bladbescherming met behulp van de zuigs- lang (38) met de afzuigaansluiting (42). Sluit de afzuiginstallatie aan aan de afzuigaanslui- ting van 100 mm (42).

De machine mag niet zonder zaagbladbe- scherming worden gebruikt.

6.9 Vervangen van het tafelinzetstuk (fi g. 19)

Voor de vervanging bij beschadiging, bij de zaagbladwissel en bij de instelling van het spouwmes moet het tafelinzetstuk worden geopend.

Vervang een versleten of beschadigd tafelin- zetstuk om verhoogd verwondingsgevaar te vermijden.

Let op! Netstekker uittrekken.

De schroeven met verzonken kop (43) aan het tafelinzetstuk losdraaien.

De montage van het nieuwe tafelinzetstuk gebeurt in omgekeerde volgorde.

6.10 Montage en instelling van het spouw-

Gevaar! Netstekker uittrekken.

Tafelinzetstek eruit nemen (zie 6.9).

Spouwmes (2) naar boven schuiven.

De afstand tussen zaagblad (5) en spouw- mes (2) moet 3 tot 5 mm bedragen.

De schroef (z) vastdraaien en tafelinzetstuk monteren.

6.11 Montage/Wissel van het zaagblad

(fi g. 21) Gevaar! Netstekker uittrekken. Voorzichtig! Draag bij het hanteren van zaag- bladen altijd werkhandschoenen. Verwon- dingsgevaar!

Het tafelinzetstuk verwijderen door de schroeven met verzonken kop los te draaien (zie 6.9).

Moer losdraaien door de sleutel (30) aan de moer aan te zetten en de muilsleutel (31), om tegen te houden, aan de flens.

Let op! Moer in draairichting van het zaagblad draaien.

Buitenste flens eraf nemen en het oude zaag- blad schuin naar beneden van de binnenste flens aftrekken.

Zaagbladflenzen vóór de montage van het nieuwe zaagblad zorgvuldig reinigen.

Het nieuwe zaagblad in omgekeerde volgor- de weer erin zetten en vastdraaien! Waarschuwing! Draairichting in acht ne- men, de snijschuinte van de tanden moet in draairichting, d.w.z. naar voor wijzen (zie pijl op de zaagbladbescherming).

Controleer of de veiligheidsinrichtingen goed functioneren, voordat u weer met de zaag werkt.

6.12 Montage van het toebehoren - schuifsle-

De schuifslede is als speciaal toebehoren bij deze machine in de handel verkrijg- baar – niet meegeleverd.

Aan de tafelcirkelzaag: Geleiderail voor uni- versele aanslag (8) demonteren.

Schuifslede monteren zoals getoond in fig. 27-32. Daarbij erop letten, dat de beide af- standsschijven (110) tussen profiel (115) en sledeplaat (100) worden ingevoegd. Inbuss- leutel: niet meegeleverd - verkrijgbaar in de handel.

Let op: De schroef (108) niet te vast aandraai- en. De aanslag moet op de plaat beweeglijk blijven om de hoek te kunnen verstellen.

De spanhefboom (104) moet zo gemonteerd worden, dat de aanslag bij losgemaakte spanhefboom beweeglijk en bij aangedraaide spanhefboom gearrêteerd is. Let er bij de montage op, dat zich tussen de zelfborgende moer (121) en het onderlegplaatje (123) de Anl_TE_TS_2231_U_2831_UD_SPK7.indb 132Anl_TE_TS_2231_U_2831_UD_SPK7.indb 132 23.04.14 08:4023.04.14 08:40NL

veerschijf (114) moet bevinden (fig. 31).

De hoeken (103, 105) en stutbalken (106,

107) vastschroeven met de tafelcirkelzaag

De slede van voor op de geleiderail (102) zetten (fig. 33).

Als er speling zit tussen geleiderail en loopla- gers van de sledeplaat, dan moet het onders- te lager met schroef (A) worden bijgesteld, opdat de slede zonder speling glijdt.

De inbusschroeven (111) met knop (113) en onderlegplaatje (117) vooraan en achteraan aan de rail (102) monteren (fig. 34); deze die- nen als eindaanslag.

De aanslagrail moet zich op een afstand van ca. 1 mm parallel aan de zaagtafel bewegen. Daarvoor schroeven voor hoeken (103, 105) en stutbalken (106, 107) losschroeven, en dan zo afstellen dat de rail in elke stand een afstand van 1 mm tot de zaagtafel heeft. Houders weer vastschroeven.

Gelieve er rekening mee te houden dat af- hankelijk van de levering ondanks correcte montage van de schuifslede (speciaal toe- behoren) losse schroeven/onderlegplaatjes over kunnen blijven, bijv. omdat deze aan de tafelcirkelzaag zelf al voorhanden zijn.

7.1 Aan/Uit-schakelaar en beveiliging tegen

De zaag kan worden ingeschakeld door de groene toets „I“ in te drukken. Wacht met het zagen, tot het zaagblad zijn maximale toeren- tal heeft bereikt.

Om de zaag weer uit te schakelen moet de rode toets „0“ worden ingedrukt. Beveiliging tegen overbelasting De motor van dit apparaat is met een overbelas- tingsschakelaar beveiligd tegen oververhitting. Als de belastings- en temperatuurgrens wordt overschreden schakelt de overbelastingsscha- kelaar het apparaat uit. Druk op de toets „0“ en laat het apparaat enkele minuten afkoelen. Schakel het toestel dan weer in door de groene toets „I“ in te drukken.

7.2 Snijdiepte (fi g. 1, 22)

Het zaagblad (5) kan op de gewenste snijdiepte worden ingesteld door de handkruk (13) te draai- en. Tegen de klok in: kleinere snijdiepte Met de klok mee: grotere snijdiepte

7.3 Parallelle aanslag

7.3.1 Aanslaghoogte (fi g. 3a, 23)

De meegeleverde universele aanslag (7) heeft twee geleidevlakken, die van hoogte verschillen.

Om de aanslagrail (6) om te stellen moeten de beide kartelschroeven (w) worden losge- draaid om de aanslagrail (6) los te maken van de universele aanslag (7).

Afhankelijk van de gewenste snijhoogte kan de aanslagrail in twee verschillende groeven op de universele aanslag geschoven en met de kartelschroeven gefixeerd worden.

Al naargelang de dikte van de te snijden ma- terialen kan de L-vormige aanslagrail (6) dan vlak liggend of op de smalle kant staand aan de universele aanslag (7) worden bevestigd.

Bij het in de lengte snijden van houten delen moet de universele aanslag (7) met aanslag- rail (6) worden gebruikt.

De universele aanslag moet in de geleiderail (8) aan de zaagtafel worden gezet.

Zet de hoek van de universele aanslag (7) op 0° positie en draai de vastzetgreep (10) aan.

Schuif de universele aanslag op de gewenste snijbreedte en draai de vastzetgreep (11) aan.

Controleer de snijbreedte met een proefs- nede (z. 8. Bedrijf). Anl_TE_TS_2231_U_2831_UD_SPK7.indb 133Anl_TE_TS_2231_U_2831_UD_SPK7.indb 133 23.04.14 08:4023.04.14 08:40NL

7.3.3 Aanslaglengte instellen (fi g. 23)

Om te voorkomen dat het te snijden materiaal vastgeklemd raakt, kan de aanslagrail (6) in lengterichting worden verschoven.

Vuistregel: Het achterste uiteinde van de aanslag stuit op een imaginaire lijn, die onge- veer bij het midden van het zaagblad begint en onder 45° naar achter verloopt.

Benodigde snijbreedte instellen. - Kartelschroeven (w) losdraaien en aanslag- rail (6) naar voor schuiven, tot de imaginaire 45° lijn wordt geraakt. - Kartelschroeven (w) weer vastdraaien.

7.4 Universele aanslag als hoekaanslag/

Universele aanslag (7) in de geleiderail (9) schuiven.

Aanslagrail (6) draaien, tot de pijl naar de gewenste hoekmaat wijst. 0° voor gebruik als dwarsaanslag (sneden van 90°) – andere hoeken voor haakse sneden.

Vastzetgreep (10) weer vastdraaien, de vast- zetgreep 11 blijft los.

Let op! Aanslagrail niet te ver naar rechts in de richting van het zaagblad (4) schuiven. De afstand tussen aanslagrail en zaagblad moet ca. 2 cm bedragen.

Maak de vastzetgrepen (14) voor en achter aan het apparaat los.

Stel de gewenste hoek in aan de hoekschaal- verdeling (12).

Draai de vastzetgrepen (14) voor en achter aan het apparaat weer aan.

7.6 Toebehoren - schuifslede Schiebeschlit-

ten als hoekaanslag/dwarsaanslag (fi g. 36)

Analoog aan de universele aanslag kan de schuifslede als hoekaanslag/dwarsaanslag worden gebruikt (zie 6.12).

Aanslagrail (101) draaien, tot de pijl naar de gewenste hoekmaat wijst. 0° voor gebruik als dwarsaanslag (sneden van 90°) – andere hoeken voor haakse sneden.

Aanwijzing! Aanslagrail niet te ver in de richting van het zaagblad (4) schuiven. De afstand tussen aanslagrail en zaagblad moet ca. 2 cm bedragen.

Na elke nieuwe instelling is raden wij aan om een proefsnede uit te voeren om de ingestel- de maten te controleren.

Na het inschakelen van de zaag wachten tot het zaagblad zijn maximale toerental heeft bereikt, voordat u de snede uitvoert.

Let op bij het insnijden!

Zet het apparaat alleen in met afzuiging.

Controleer vóór elk gebruik of de zaagblad- bescherming op het werkstuk kan worden neergelaten en of de remtijd van het zaagblad minder dan 10 seconden bedraagt. Zet het apparaat niet in als de remtijd langer is en wend u tot de klantendienst.

8.1 Uitvoeren van langssneden (fi g. 24a)

Hierbij wordt een werkstuk in zijn lengterichting doorgesneden. Eén kant van het werkstuk wordt tegen de universele aanslag (7) geduwd, terwijl de vlakke zijde op de zaagtafel (1) ligt. De zaag- bladbescherming (4) moet altijd op het werkstuk worden neergelaten. De werkstand bij het zagen in lengterichting mag nooit in één lijn met het ver- loop van de snede zijn.

Universele aanslag (7) instellen overeen- komstig de hoogte van het werkstuk en de gewenste breedte (zie 7.3).

Handen met gesloten vingers vlak op het werkstuk leggen en het werkstuk langs de universele aanslag (7) in het zaagblad (5) schuiven.

Zijdelingse geleiding met de linker of rechter hand (al naargelang de positie van de univer- sele aanslag) maar tot aan de voorkant van de beschermkap.

Werkstuk altijd tot aan het einde van het spouwmes (2) doorschuiven.

Het snijafval blijft op de zaagtafel (1) liggen, tot het zaagblad (5) weer tot stilstand is ge- komen.

Lange werkstukken aan het einde van het snijden beveiligen tegen eraf kantelen (bijv. afrolstaander enz.)! Anl_TE_TS_2231_U_2831_UD_SPK7.indb 134Anl_TE_TS_2231_U_2831_UD_SPK7.indb 134 23.04.14 08:4023.04.14 08:40NL

8.1.2 Snijden van smalle werkstukken (fi g. 25)

Langssneden van werkstukken met een breedte van minder dan 120 mm moeten absoluut met behulp van een schuifstok (29) worden uitgevo- erd. Schuifstok is niet meegeleverd. Versleten resp. beschadigde schuifstok onmiddellijk vervangen.

8.1.3 Snijden van zeer smalle werkstukken

Voor langssneden van zeer smalle werkstuk- ken met een breedte van 30 mm en minder moet zeker een schuifhout worden gebruikt

Daarbij gebruikt u best het lage geleidevlak van de parallelle aanslag.

Een passende inrichting voor schuifhout (28) is meegeleverd. Versleten schuifhout tijdig vervangen.

8.1.4 Uitvoeren van schuine sneden (fi g. 22)

Schuine sneden worden in principe uitgevoerd met gebruik van de universele aanslag als paral- lelle aanslag (7).

Zaagblad (5) instellen op de gewenste hoek- maat (zie 7.5.).

Parallelle aanslag (7) instellen al naargelang de breedte en hoogte van het werkstuk (zie

Snede uitvoeren overeenkomstig de werkstukbreedte (zie 8.1.1 en 8.1.2 en 8.1.3)

8.1.5 Uitvoeren van dwarssneden (fi g. 24b)

Universele aanslag (7) resp. schuifslede (toe- behoren) instellen op de gewenste hoekmaat (zie 7.4 resp. 7.6).

Pas eventueel de positie van de aanslagrail (6/101) aan, zodat deze bij het snijden niet collideert met het zaagblad.

Werkstuk vast tegen de aanslagrail (6 resp.

Universele aanslag resp. schuifslede (toe- behoren) en werkstuk in de richting van het zaagblad schuiven om de snede uit te voeren.

Waarschuwing! Houd altijd het geleide werkstuk vast, nooit het vrije werkstuk dat afgesneden wordt.

Universele aanslag resp. schuifslede (toebe- horen) altijd zo ver naar voor schuiven, tot het werkstuk volledig is doorgesneden.

Zaag weer uitschakelen. Zaagafval pas verwi- jderen als het zaagblad stilstaat.

9. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

10. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

In het toestel zijn er geen andere te onderhouden onderdelen.

Om het te transporteren tilt u het apparaat op aan de transportgrepen om het op de wielen te verplaatsen.

Transporteer het apparaat alleen met aange- brachte bescherminrichtingen zoals de zaag- bladbescherming.

Bij transport met voertuigen: Zorg ervoor dat het apparaat niet kan wegglijden, sjor het veilig vast.

Houd bij het transport van het apparaat reke- ning met het machinegewicht (z. technische gegevens). Anl_TE_TS_2231_U_2831_UD_SPK7.indb 135Anl_TE_TS_2231_U_2831_UD_SPK7.indb 135 23.04.14 08:4023.04.14 08:40NL

10.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

11. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 136Anl_TE_TS_2231_U_2831_UD_SPK7.indb 136 23.04.14 08:4023.04.14 08:40NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden TE-TS 2231 U:

Het product beantwoordt aan de eisen van EN 61000-3-11 en is onderworpen aan speciale aans- luitvoorwaarden. Dat wil zeggen dat het gebruik op willekeurige vrij te kiezen aansluitpunten niet toegestaan is.

Het toestel kan bij ongunstige netomstandigheden leiden tot tijdelijke spanningsschommelingen.

Het product is uitsluitend voorzien om op aansluitpunten te werken die a) een maximaal toegestane netimpedantie Z sys = 0,398 Ω niet overschrijden of b) die een permanente stroombelastbaarheid van het net van minstens 100 A per fase hebben.

U dient er zich als gebruiker van te vergewissen, indien nodig in overleg met uw energievoorziening- maatschappij, dat uw aansluitpunt waarop u uw product wilt gebruiken, één van de beide genoem- de eisen a) of b) vervult. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 137Anl_TE_TS_2231_U_2831_UD_SPK7.indb 137 23.04.14 08:4023.04.14 08:40NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* V-snaar, koolborstels, tafelinzetstuk, schuifstok Verbruiksmateriaal/verbruiksstukken* Zaagblad Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 138Anl_TE_TS_2231_U_2831_UD_SPK7.indb 138 23.04.14 08:4023.04.14 08:40NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims

blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantie geldt uitsluitend voor gebreken aan het apparaat die aantoonbaar vallen te herleiden

tot een materiaal- of fabricagefout, en is naar ons goeddunken beperkt tot het verhelpen van zulke defecten of de vervanging van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim geldend te maken het defecte apparaat aan te melden onder: www.

isc-gmbh.info. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een hersteld of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_TE_TS_2231_U_2831_UD_SPK7.indb 139Anl_TE_TS_2231_U_2831_UD_SPK7.indb 139 23.04.14 08:4023.04.14 08:40E
