Produkttype	Bordcirkelsav
Mærke	Einhell
Model	TE-TS 2831 UD
Forsyningsspænding	400 V / 3~ / 50 Hz
Nominel effekt (S6 20%)	2800 W
Tomgangshastighed	2800 o/min
Savklinge (hårdmetal)	Ø 315 x Ø 30 x 3,0 mm, 24 tænder
Bordstørrelse	550 x 800 mm
Bordforlænger	550 x 650 mm
Maks. skærehøjde (0°/45°)	83 mm / 50 mm
Klingehældning	0° til 45° (kontinuerlig justering)
Støvudsugningstilslutning (hus / dæksel)	Ø 100 mm / Ø 36 mm
Nettovægt	ca. 46 kg
Bordhøjde	ca. 85 cm
Beskyttelsesklasse	IP54
Sikkerhedsanordninger	Klingebeskyttelse, rivkniv, overbelastningsbeskyttelse
Vedligeholdelse	Regelmæssig rengøring af luftåbninger og hus, udskiftning af bordindlæg hvis slidt
Medfølgende tilbehør	Skubber, træskubber, universalanslag, nøgler til klingeskift, sugeslange
Tilsigtet brug	Længde- og tværsavning af træ (ikke rundt træ)

Ofte stillede spørgsmål - TE-TS 2831 UD EINHELL

Hvordan skifter jeg savklingen?

Afbryd netstikket. Fjern bordindlægget ved at skrue de to forsenkede skruer ud. Brug nøglen og gaffelnøglen til at løsne møtrikken (drej i klingens rotationsretning). Fjern den ydre flange og den gamle klinge. Rengør flangerne, sæt den nye klinge i (tænder fremad) og spænd møtrikken. Monter bordindlægget og beskyttelsesdækslet igen.

Hvordan indstiller jeg skæredybden?

Drej håndsvinget (13) for at justere klingen kontinuerligt fra 0 til 83 mm. Med uret øger dybden, mod uret mindsker den.

Hvordan bruger jeg parallelanslaget?

Sæt universalanslaget (7) i den forreste styreskinne (8). Indstil vinklen til 0° med låsehåndtaget (10) og spænd. Placer anslaget i den ønskede bredde, spænd håndtaget (11). For højden justeres anslagsskinnen (6) på de to riller efter materialets tykkelse.

Saven starter ikke, hvad gør jeg?

Kontrollér, at stikket er sat i, og at afbryderen ikke er slået fra. Apparatet er udstyret med overbelastningsbeskyttelse: Hvis motoren overopheder, tryk på den røde knap '0' og lad den køle af i flere minutter, før du starter igen med den grønne knap 'I'.

Hvordan indstiller jeg klingens vinkel?

Løsn låsehåndtagene (14) foran og bagpå. Indstil den ønskede vinkel på skalaen (12) (0° til 45°) og spænd håndtagene igen.

Hvilken type støvudsugning skal bruges?

Brug en støvsuger med 100 mm tilslutning på maskinhuset og/eller 36 mm tilslutning på beskyttelsesdækslet. Den medfølgende sugeslange forbinder dækslet til huset. Støvudsugning anbefales for at reducere støv.

Hvordan vedligeholder jeg saven?

Afbryd netstikket før rengøring. Rengør regelmæssigt luftåbningerne og huset med en fugtig klud (intet vand indeni). Udskift bordindlægget, hvis det er slidt. Ingen interne dele kræver vedligeholdelse.

Kan jeg skære metal med denne sav?

Nej, denne sav er kun designet til træ og lignende materialer. Brug udelukkende egnede klinger (hårdmetal eller kromvanadium). Brug af metalklinger eller slibeskiver er forbudt.

Hvordan transporterer jeg saven?

Brug transportgrebene (23) monteret foran. Løft apparatet og flyt det på hjulene. Sørg for, at klingebeskyttelsen er på plads. Respekter vægten (46 kg) for at undgå skader.

Hvor finder jeg reservedele?

Bestil reservedele hos ISC GmbH (www.isc-gmbh.info) med angivelse af type, artikelnummer og apparatets identifikationsnummer. Sliddele (rem, kulbørster, bordindlæg, skubber) og forbrugsvarer (klinge) er tilgængelige.

BRUGSANVISNING TE-TS 2831 UD EINHELL

DK/ Original betjeningsvejledning N Bordrundsav

1. Sikkerhedsanvisninger
2. Produktbeskrivelse og leveringsomfang
3. Formålsbestemt anvendelse
4. Tekniske data
5. Før ibrugtagningen
6. Montage
7. Betjening
8. Drift
9. Udskiftning af nettilslutningsledning
10. Rengøring, vedligeholdelse og reservedelsbestilling
11. Bortskaff else og genanvendelse
12. Opbevaring

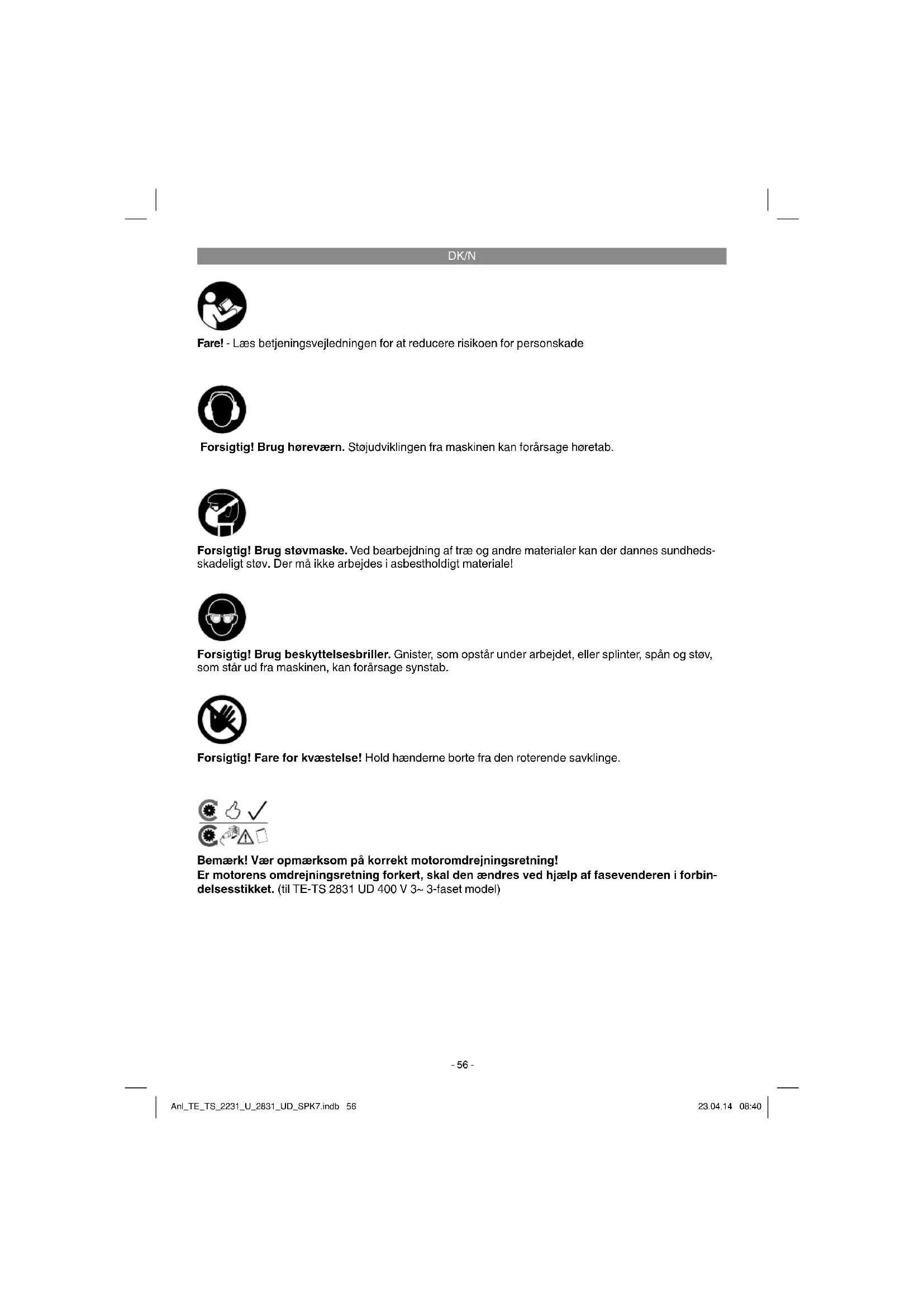

DK/N

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

Forsigtig! Fare for kvæstelse! Hold hænderne borte fra den roterende savklinge.

Bemærk! Vær opmærksom på korrekt motoromdrejningsretning! Er motorens omdrejningsretning forkert, skal den ændres ved hjælp af fasevenderen i forbindelsesstikket. (til TE-TS 2831 UD 400 V 3\~ 3-faset model)

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte.

Fare!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fi g. 1-4)

2.1.1 Bordrundsav

1. Savbord
2. Kløvekile
3. Afdækning til udsugningstilslutning
4. Klingeværn
5. Savklinge
6. Anslagsskinne
7. Universalanslag
8. Ledeskinne til universalanslag, foran
9. Ledeskinne til universalanslag, venstre
10. Fikseringsgreb - vinkelindstilling
11. Fikseringsgreb - position
12. Skala for klingehældning
13. Håndsving til snithøjde
14. Fikseringsgreb til klingehældning
15. Bordindlæg
    16a. Ståben foran højre/bagved venstre
    16b. Ståben foran venstre/bagved højre
16. Gummifod (form A)
17. Tværstræber

18. Kørestativ

19. Længdestræber

20. Gummifod (form B)

22a. Lask, venstre (forlængerbord)

22b. Lask, højre (forlængerbord)

1. Transportgreb

2. Klapbart forlængerbord

3. Stræber til forlængerbord

4. Fikseringsgreb til forlængerbord

5. Holder (til skydestok, skydetræ)

6. Skydetræ - håndtag

7. Skydestok

8. Nøgle til klingeskift

9. Gaff elnøgle til klingeskift

10. Selvsikrende møtrik M8

11. Selvsikrende møtrik M6

12. Møtrik M6

13. Spændeskive stor

14. Spændeskive middel

15. Spændeskive lille

16. Udsugningsslange

17. Fjederring, lille

18. Sekskantskrue (M4 x 10)

19. Sekskantskrue (M6 x 16)

20. Udsugningstilslutning (hus)

21. Skrue (t. bordindlæg)

22. Kontakt/stik kombination

23. Afbryderkontakt

24. Skala (snithøjde)

25. Skala (parallelanslag)

26. Lask (ståfod)

27. Unbrakoskrue (til forlængerbord)

2.1.2 Glideslæde (specialtilbehør - følger ikke med leveringen):

1. Slædeplade med skala
2. Anslagsskinne
3. Styreskinne
4. Vinkel, bagved
5. Klemmearm, til vinkelindstilling
6. Vinkel, foran
7. Stræber, bagved
8. Stræber, foran
9. Sekskantskrue M10 x 65
10. Spændeskive 8 mm
11. Afstandsskive (kunststof)
12. Unbrakoskrue, lang
13. Unbrakoskrue, kort
14. Knap
15. Fjederskive
16. Profi I
17. Møtrik M8, selvsikrende
18. Spændeskive 6 mm, stor
19. Sekskantskrue (M8 x 16)
20. Sekskantskrue (M6 x 16)
21. Møtrik M6, selvsikrende

DK/N

1. Møtrik M8, selvsikrende (kunststofsikring)
2. Spændeskive 10 mm
3. Spændeskive 8 mm, lille
4. Spændeskive 6 mm, lille

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

• Åbn pakken, og tag forsigtigt maskinen ud af emballagen.
• Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).
  • Kontroller, at der ikke mangler noget.
• Kontroller maskine og tilbehør for transportskader.
• Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

2.2.1 Bordrundsav :

• Klingeværn
• Anslagsskinne (universalanslag)
• Universalanslag
• Ledeskinne til universalanslag, foran
• Ledeskinne til universalanslag, venstre
• Ståben foran højre/bagved venstre (2x)
• Ståben foran venstre/bagved højre (2x)
• Gummifod form A (2x)
• Gummifod form B (2x)
• Længdegående stræber (2x)
• Tværgående stræber (2x)
• Bordstøtte (4x)
- Forlængerbord
• Stræber til forlængerbord (2x)
• Kørestativ, formonteret
• Transportgreb (2x)
Skydestok
Skydetræ
• Holder til skydestok
• Nøgle til klingeskift
• Gaffelnøgle til klingeskift
• Lask til forlængerbord, venstre
• Lask til forlængerbord, højre

• Selvsikrende møtrik M6 (44x)
• Selvsikrende møtrik M8 (4x)
• Møtrik M6 (6x)
• Spændeskive stor (4x)
• Spændeskive middel (50x)
• Spændeskive lille (4x)
• Unbrakoskrue (4x)
• Sekskantskrue M6 x 16 (52x)
• Sekskantskrue M4 x 10 (4x)
• Udsugningstilslutning til hus
• Lask til ståfod (4x)
• Fjederring, lille (4x)
• Original betjeningsvejledning
• Sikkerhedsanvisninger

2.2.2 Leveringsomfang

Specialtilbehør - glideslæde:

• Slædeplade med skala
• Anslagsskinne
Styreskinne
• Vinkel, bag
• Klemmearm, til vinkelindstilling
• Vinkel, foran
Stræber, bag
Stræber, foran
• Sekskantskrue M10 x 65
• Spændeskive 8 mm, 2x
• Afstandsskive (kunststof), 2x
• Unbrakoskrue, lang, 2x
• Unbrakoskrue, kort, 8x
- Knap, 2x
Fjederskive
• Profil
• Møtrik M8, selvsikrende, 2x
• Spændeskive 6 mm, stor, 4x
• Sekskantskrue M8 x 16, 2x
• Sekskantskrue M6 x 16, 4x
• Møtrik M6, selvsikrende, 8x
• Møtrik M8, selvsikrende (kunststofsikring)
• Spændeskive 10 mm
• Spændeskive 8 mm, lille, 2x
• Spændeskive 6 mm, lille, 12x

Bordrundsaven er beregnet til længde- og tvær-savning (kun med tværanslag) i alle typer træ, under hensyntagen til maskinens størrelse. Rund-holt, uanset type, må ikke bearbejdes med saven.

Maskinen må kun anvendes i overensstemmelse med det tilsigtede formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert

DK/N

ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produktet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

Brug kun savklinger, som egner sig til brug på maskinen (hårdmetal- eller CV-klinger). HSS-klinger og kapskiver, uanset type, må ikke anvendes.

Med til korrekt brug af saven hører også, at alle sikkerheds-, monterings- og driftsanvisninger i betjeningsvejledningen følges.

Personer, som er beskæftiget med betjening og vedligeholdelse, skal have et godt kendskab til maskinen og dens funktioner og være instrueret i de risici, der er forbundet med at omgås maskinen. Der henvises desuden til gældende sikkerhedsbestemmelser – disse skal følges. Det samme skal øvrige almindelige arbejdsmedicinske og sikkerhedstekniske bestemmelser.

Foretages der ændringer på maskinen, vil garantien miste sin gyldighed. Selv ved korrekt anvendelse af maskinen er der stadig nogle risikofaktorer, du skal være opmærksom på.

Følgende punkter skal nævnes, afhængig af maskinens konstruktion og opbygning:

• Berøring af savklingen i det uafskærmede savområde
• Indgreb i den roterende savklinge (svær kvæstelse)
• Tilbageslag af arbejdsemner og dele heraf
  • Klingebrud
• Udslyngning af fejlbehæftede hårdmetalsdele fra savklingen
• Risiko for høreskader ved arbejde uden brug af høreværn
• Sundhedsskadelig emission af træstøv ved arbejde i lukkede rum.

4. Tekniske data

4.1 Tekniske data TE-TS 2231 U

Netspænding 230 V \~ 50 Hz Eff ekt P S6 20% 2200 W

Omdrejningstal i tomgang n _0 ......2800 min ^-1

Hårdmetalsklinge ......Ø 315 x Ø 30 x 3,0 mm Hårdmetalsklinge

(alternativ) ....∅ 315 x ∅ 30 x 3,6 m Antal tænder ....24

Bordforlængelse ....550 x 650 mm Snithøjde maks. ....83 mm / 0° ....50 mm / 45°

Højdeindstilling .....trinløs 0 - 83 mm Savklinge svingbar ..... trinløs 0° - 45°

Udsugningstilslutning (maskinhus) .....Ø 100 m Udsugningstilslutning

Vægt glideslæde (specialtilbehør): ...... ca. 6 kg

Kapslingsklasse IP54

Bordets højde ca. 85 cm

4.2 Tekniske data TE-TS 2831 UD

Netspænding 400 V 3\~50 Hz Eff ekt P S6 20% 2800 W

Omdrejningstal i tomgang n_0 ......2800 min ^1 Hårdmetalsklinge ......∅ 315 x ∅ 30 x 3,0 mm Hårdmetalsklinge

(alternativ) ....∅ 315 x ∅ 30 x 3,6 mm Antal tænder ....24

Bordforlængelse 550 x 650 mm

Snithøjde maks. 83 mm / 0° 50 mm / 45°

Højdeindstilling .....trinløs 0 - 83 mm Savklinge svingbar ..... trinløs 0° - 45°

Udsugningstilslutning (maskinhus) .....Ø 100 mm Udsugningstilslutning

Vægt glideslæde (specialtilbehør): ...... ca. 6 kg

Kapslingsklasse IP54

Bordets højde ...... ca. 85 cm

DK/N

Fare!

Støj og vibration

Støj- og vibrationstal er beregnet i henhold til EN 1870-19.

Drift

Lydtryksniveau L_dA 113,8 dB(A)

Usikkerhed K_pA .....3 dB

Lydeff ektniveau LWA 98,4 dB(A)

Usikkerhed K_WA .....3 dB

De angivne værdier er rene emissionsværdier og udgør ikke nogen garanti for sikre værdier på arbejdspladsen. Selv om der er en forbindelse mellem emissions- og immissionsniveauer, kan det heraf ikke med sikkerhed afgøres, hvorvidt supplerende sikkerhedsforanstaltninger er nødvendige eller ej. Faktorer, som kan have indfl ydelse på det aktuelle immissionsniveau på arbejdspladsen, er: Påvirkningens varighed, arbejdsrummets egenskaber, andre støjkilder osv., f.eks. antallet af maskiner og øvrige arbejdsprocesser i nærheden. Endvidere kan de tilladte værdier på arbejdspladsen variere fra land til land. Ovenstående oplysninger kan dog være en hjælp til brugeren til at kunne foretage et kvalifi ceret skøn om eksisterende risici.

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage høretab.

Støjudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
- Vedligehold og rengør maskinen med jævne mellemrum.
- Tilpas arbejdsmåden efter maskinen.
• Overbelast ikke maskinen.
- Lad i givet fald maskinen underkaste et efter-syn.
- Sluk maskinen, när den ikke benyttes.

Forsigtig!

Tilbageværende risici

Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risiko-faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konstruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet støvmaske.

2. Høreskader, såfremt der ikke bæres egnet høreværn.

3. Helbredsskader, som følger af hånd-arm-vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.

5. Før ibrugtagningen

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene.

Advarsel!

Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen.

• Pak bordrundsaven ud, og undersøg den for eventuelle transportskader.
• Maskinen skal opstilles, så den står stabilt, dvs. den skal skrues fast til en arbejdsbænk eller et understel.
  Alle afskærmninger og sikkerhedsanordninger skal være korrekt påmonterede, inden maskinen tages i brug.
  • Savklingen skal kunne køre frit rundt.
• Hvis du arbejder med træ, som tidligere har været bearbejdet, skal du passe på fremmedlegemer, som f.eks. søm eller skruer.
• Inden du trykker på tænd/sluk-knappen, skal du sikre dig, at savklingen er monteret rigtigt og bevægelige dele går let og friktionsfrit.

6. Montage

Forsigtig! Skru altid forbindelserne fast, der indeholder selvsikrende møtrikker, ved at dreje på sekskantskruen og holde fast i den selvsikrende møtrik for at opnå et godt hold.

6.1 Montering af understellet (fi g. 5-8)

• Vend bordrundsaven om og læg den ned på jorden.
• Brug f.eks. emballagematerialet som underlag, så bordet (1) ikke ridses, og kløvekilen (2) ikke beskadiges.
• Skru de to forreste ståben (16a,b) løst fast på savens forsiden med sekskantskruerne (41), spændeskiverne (36) og møtrikkerne (33).
• Skru de to bageste ståben (16a,b) løst fast på savens bagside med sekskantskruerne (41), spændeskiverne (36) og møtrikkerne (33) (kun boringer i siden).
• Lad boringerne på bagsiden være uden skruer, da forlængerbordets stræbere senere

DK/N

fastgøres der.

• Stik gummifødderne (17, 21) på ståbenene.
- Skru udsugningstilslutningen (42) fast på undersiden af savbordet med sekskantskruerne (40), fjederringene (39) og spændeskiverne (37).
- Skru kontakt/stik-kombinationen (44) fast på forsiden af savbordet med sekskantskruerne (41), spændeskiverne (36) og møtrikkerne (33).
- Skru de tværgående stræbere (18) og de langsgående stræbere (20) løst fast til ståbenene med sekskantskruerne (41), spændeskiverne (36) og møtrikkerne (33).

6.2 Kørestativ (fi g. 9, 11)

Skru kørestativet (19) fast på ståbenene på bagsiden med sekskantskruerne (41) og spændeski- verne (36).

6.3 Forlængerbord (fi g. 10-11)

• Skru laskerne (22a,b) løst fast på bagsiden af savbordet med sekskantskruerne (41), spændeskiverne (36) og møtrikkerne (33).
• Skru forlængerbordet (24) fast til laskerne med unbrakoskruerne (49) og møtrikkerne (32).
• Skru stræberne (25) fast til forlængerbordet med unbrakoskruerne (49) og møtrikkerne (32).
• Skru stræberne (25) løst fast til de bageste ståben med skruerne (41), de store spændeskiver (35) og møtrikkerne (33).
• Juster forlængerbordet, så det passer til sav-bordet og spænd alle fastgørelsespunkterne på forlængerbordet (24) og stræberne (25).
• Forsigtig! Klemningsfare, när forlængerbordet (24) klappes ned. Tag kun fat i den bageste ende, när forlængerbordet skal klappes.

6.4 Ledeskinner til universalanslag (fi g. 12-14)

Før to skruer (41) hver ind i ledeskinnerne (8,9).
- Skru ledeskinnen (8) fast med møtrikkerne (34) foran på savbordet og ledeskinnen (9) på siden af savbordet. Anbring en spændeskive (36) på hver skrue mellem ledeskinner og savbord.
- Stil nu bordet på ståfødderne. Juster bordet og spænd alle skruerne.

6.5 Fastgørelse på undergrund (fi g. 15)

• Til øget stabilitet skal saven fastgøres på egnet undergrund.
• Monter laskerne (48) på ståbenene med skruerne (41), spændeskiverne (36) og møtrikkerne (33).
• Forbind herefter maskinen med undergrund gennem laskens boringer (forbindelsesmateriale f.eks. skruer/dyvler osv. følger ikke med leveringen – forbindelsesmaterialet skal være afstemt i forhold til undergrunden og kan købes i faghandlen).

6.6 Holder til skydestok/skydetræ (fi g. 16)

Fastgør holderen (27) til boringen på det højre ståben foran med to møtrikker (34) og spændeskiver (36).

6.7 Transportgreb e (fi g. 17)

Monter transportgrebene (23) på de forreste ståben med skruerne (41), spændeskiverne (36) og møtrikkerne (33).

6.8 Montering af klingeværn (fi g. 1, 18)

• Stik klingeværnet (4) på det aflange hul (y) på kløvekilen. Fastgør klingeværnet med skruen (x), spænd den så fast, at klingeværnet endnu kan bevæges.
• Advarsel! Klingeværnet skal sænkes ned over arbejdsemnet, inden savningen påbegyndes.
• Skal sugeslangen tilsluttes til et udsugningsanlæg med 100 mm tilslutning, kan afdækningen (3) fjernes fra klingeværnet (udsugningsanlæg følger ikke med leveringen).
• Hvis der bruges et udsugningsanlæg: Forbind udsugningstilslutningen 36 mm på klingeværnet med udsugningstilslutningen (42) vha. sugeslangen (38). Tilslut udsugningsanlægget til 100 mm udsugningstilslutningen (42).
  • Maskinen må ikke køre uden klingeværn.

6.9 Udskiftning af bordindlæg (fi g. 19)

• Er det beskadiget og skal udskiftes, til savklingeskift og til indstilling af kløvekilen skal bordindlægget åbnes.
• Skift et slidt eller beskadiget bordindlæg for at undgå øget fare for kvæstelser.
  • Vigtigt! Træk stikket ud af stikkontakten.
  • Tag klingeværnet (4) af.
• Åbn de forsænkede skruer (43) på bordindlægget.
  • Tag bordindlægget (15) ud.
• Monter det nye bordindlæg i modsat rækkefølge.

DK/N

6.10 Montering og indstilling af kløvekilen (fi g. 20)

• Fare! Træk stikket ud af stikkontakten.
  • Tag bordindlægget ud (se 6.9).
• Indstil savklingen (5) til maks. skæredybde, bring den i position 0°, og fikser den.
  • Skub kløvekilen (2) opad.
• Afstanden mellem savklinge (5) og kløvekile (2) skal være 3-5 mm.
• Spænd skruen (z) og monter bordindlægget.

6.11 Montering/Skift af savklinge (fi g. 21) Fare! Træk stikket ud af stikkontakten. Forsigtig! Håndtering af savklinger kræver brug af arbejdshandsker. Fare for kvæstelse!

• Fjern bordindlægget ved at løsne de forsæn-kede skruer (se 6.9).
• Løsn møtrikken ved at anbringe nøglen (30) på møtrikken og sætte gaffelnøglen (31) på flangen for at holde imod med.
• Vigtigt! Drej møtrikken i savklingens rotationsretning.
• Tag den yderste flange af, og træk den gamle savklinge af den inderste flange ved at trække skråt nedad.
• Rens klingeflangen grundigt, inden du monterer den nye savklinge
• Sæt den nye savklinge i i omvendt rækkefølge og spænd den fast.

Advarsel! Husk rigtig rotationsretning, tændernes skrå skæreflade skal pege i rotationsretningen, dvs. fremad (se pil på klingeværnet)

- Inden du arbejder videre med saven, skal du kontrollere, at beskyttelsesanordningerne virker, som de skal.

6.12 Montering af tilbehør-glideslæde (fi g. 1, 2, 27-34)

• Glideslæden kan købes i handlen som specialtilbehør til denne maskine – følger ikke med leveringen.
• På bordrundsaven: Afmonter ledeskinne til universalanslag (8).
• Monter glideslæde som vist i fig. 27-32. Vær her opmærksom på, at de to afstandsskiver (110) skal sættes ind mellem profil (115) og slædeplade (100). Unbrakoskruer: følger ikke med leveringen - kan købes i handlen.

• Vigtigt: Spænd ikke skruen (108) fast. Anslaget skal stadig kunne bevæges på pladen til vinkeljustering.

• Klemmearmen (104) skal monteres på en sådan måde, at anslaget er bevægeligt, när klemmearmen er løsnet, og er fastlåst, när klemmearmen er spændt. Under monteringen skal du sørge for, at der mellem den selvspændende møtrik (121) og spændeskiven (123) befinder sig en fjederskive (114) (fig. 31).

• Skru vinklerne (103, 105) og stræberne (106, 107) fast med bordrundsaven (fig. 32).
• Anbring slæden foran på ledeskinnen (102) (fig. 33).
• Hvis der er frigang mellem ledeskinne og slædepladens glidelejer, skal det nederste leje efterjusteres med skrue (A), så slæden glider uden frigang.
• Monter unbrakoskruerne (111) med knap (113) og spændeskive (117) foran og bagved på skinnen (102) (fig. 34), de fungerer som stopanslag.
• Anslagsskinnen skal bevæge sig parallelt med savbordet med en afstand på ca. 1 mm. Skru skruerne til vinkel (103, 105) og stræberne (106, 107) løst i og juster således, at skinnen har en afstand på 1 mm til savbordet i alle stillinger. Skru holderne fast igen.
• Vær opmærksom på, at løse skruer/spændeskiver kan blive tilovers, selv om glideslæden er monteret korrekt (specialtilbehør), fordi disse allerede findes på bordrundsaven.

7. Betjening

7.1 Tænd-/sluk-knap og overbelastningsbeskyttelse (fi g. 1)

Saven tændes ved at trykke på den grønne knap "l". Vent med at begynde at save, til savklingen har nået sit maksimale omdrejningstal.

Tryk på den røde knap "0" for at slukke saven igen.

Overbelastningssikring

Motoren til dette apparat er beskyttet mod overophedning med en overbelastningskontakt i motoren. Hvis belastnings- og temperaturgrænsen overskrides, slår overbelastningsafbryderen maskinen fra.

Tryk på tasten „0“ og lad apparatet afkøle i fl ere minutter.

Tryk på den grønne knap „I“ for at tænde maskinen igen.

DK/N

7.2 Skæredybde (fi g. 1, 22)

Savklingen (5) kan indstilles til den ønskede skæredybde ved at dreje på håndsvinget (13).

Mod urets retning:

skæredybde mindskes

I urets retning:

skæredybde øges

7.3 Parallelanslag

7.3.1 Anslagshøjde (fi g. 3a, 23)

• Det medleverede universalanslag (7) har to føringsflader med forskellige højder.
• Anslagsskinnen (6) omstilles ved at løsne de to fingerskruer (w) for at løsne anslagsskinnen (6) fra universalanslaget (7).
• Afhængigt af den ønskede snithøjde kan anslagsskinnen skubbes i to forskellige noter på universalanslaget og fastgøres med fingerskruerne.
• Afhængigt af, hvor tykke materialerne er, der skal skæres, kan den L-formede anslagsskinne (6) så fastgøres, så den ligger fladt ned eller står på højkant på universalanslaget (7).

7.3.2 Skærebredde (fi g. 1, 23)

• Ved længdeskæring af trædele skal universalanslaget (7) benyttes med anslagsskinne (6).
• Universalanslaget skal anbringes i ledeskinnen (8) på savbordet.
• Stil vinklen på universalanslaget (7) på 0° position og spænd fikseringsgrebet (10).
• Skub universalanslaget i den ønskede skærebredde og spænd fikseringsgrebet (11).
• Kontroller skærebredden med et prøvesnit (s. 8. Drift).

7.3.3 Anslagslængde indstilles (fi g. 23)

• For at undgå at arbejdsemnet kommer i klemme, kan anslagsskinnen (6) forskydes i længderetningen.
• Tommelfingerregel: Den bageste ende af anslaget støder op til en tænkt linje, som omtrent begynder ved midten af savklingen og forløber under 45° bagud.
• Indstil den ønskede skærebredde.
• Skru vingeskruerne (w) løs og skub anslags- skinnen (6) frem, indtil den tænkte 45°-linje berøres.
• Spænd fingerskruerne (w) igen.

• Skub universalanslaget (7) ind i ledeskinnen (9).
  • Løsn fikseringsgrebet (10).
• Drej anslagsskinnen (6), så pilen peger mod det ønskede vinkelmål. 0° til brug som tværanslag (90° snit) – andre vinkler til vinkelsnit.
• Spænd fikseringsgrebet (10) igen, fikseringsgrebet 11 forbliver løst.
• Vigtigt! Skub ikke anslagsskinnen alt for meget til højre hen imod savklinge (4). Afstanden mellem anslagsskinne og savklinge skal være ca. 2 cm.

7.5 Vinkelindstilling (fi g. 22)

• Løsne fikseringsgrebene (14) foran og bag på apparatet.
• Indstil den ønskede vinkel på vinkelskalaen (12).
• Spænd fikseringsgrebene (14) igen foran og bag på apparatet.

7.6 Tilbehør-glideslæde som vinkelanslag/tværanslag (fi g. 36)

• I analogi med universalanslaget kan glideslæden bruges som vinkelanslag/tværanslag (se 6.12).
  • Løsn klemmearmen (104).
• Drej anslagsskinnen (101), så pilen peger mod det ønskede vinkelmål. 0° til brug som tværanslag (90° snit) – andre vinkler til vinkelsnit.
• Spænd fikseringsgrebet (104) igen.
• Bemærk! Skub ikke anslagsskinnen alt for meget hen imod savklinge (4). Afstanden mellem anslagsskinne og savklinge skal være ca. 2 cm.

8. Drift

Advarsel!

• Vi anbefaler at udføre et prøvesnit efter hver ny indstilling for at afprøve det indstillede mål.
• Når du har tændt for saven, skal du vente, indtil savklingen har nået sit maksimale omdrejningstal, inden du foretager snittet.
  • Pas på ved indskæring!
• Maskinen må kun benyttes sammen med udsugning.
• Udsugningskanalerne skal efterses og renses med jævne mellemrum.

DK/N

- Kontroller altid før brug, at savværnet kan sænkes ned på emnet, og at savklingens bremsetid er under 10 sekunder. Brug ikke apparatet, hvis bremsetiden er højere, og kontakt kundeservicen.

8.1 Savning med længdesnit (fi g. 24a)

Her saves et arbejdsemne igennem i længderetningen. En kant af emnet presses mod universalanslaget (7), mens den fl ade side ligger ind på savbordet (1). Klingeværnet (4) skal altid sænkes ned på arbejdsemnet. Ved savning med længdesnit må arbejdsstillingen aldrig være på linje med snitbanen.

• Indstil universalanslaget (7) efter emnets højde og den ønskede bredde (se 7.3.).
  • Tænd for saven.
• Læg hænderne med fingrene samlede fladt på emnet og skub det ind i savklingen (5) langs med universalanslaget (7).
• Sideføring med venstre eller højre hånd (alt efter universalanslagets position) kun til forkanten af beskyttelseskappen.
• Emnet skal skubbes igennem til enden af kløvekilen (2).
• Saveaffaldet bliver liggende på savbordet (1), indtil savklingen (5) igen er i hvilestilling.
• Lange emner skal sikres mod at vippe op i slutningen af saveprocessen! (Brug f.eks. rullestativ.)

8.1.2 Savning af smalle emner (fi g. 25)

Ved længdesavning af emner med en bredde på under 120 mm skal der ubetinget bruges en skydestok (29). Skydestok følger med leveringen.

En slidt eller beskadiget skydestok skal omgående skiftes ud.

8.1.3 Savning af meget smalle emner (fi g. 26)

• Længdesavning af meget smalle emner med en bredde på 30 mm og derunder må kun udføres med anvendelse af stødbræt.
  Det er her hensigtsmæssigt at bruge parallelanslagets lave føringsflade.
• En passende skydestokanordning (28) følger med leveringen. Et slidt stødbræt skal skiftes ud i tide.

8.1.4 Udførelse af savning af skråsnit (fi g. 22)

Skråsnit udføres principielt ved at bruge universalanslaget som parallelanslag (7).

• Indstil savklingen (5) til det ønskede vinkelmål (se 7.5.).
• Indstil parallelanslaget (7) efter arbejdsemnets bredde og højde (se 7.3.1).
• Udfør snittet i henhold til arbejdsemnets bredde (se 8.1.1. og 8.1.2. og 8.1.3.).

8.1.5 Udførelse af savning af tværsnit (fi g. 24b)

• Indstil universalanslaget (7) eller tilbehørglideslæden på det ønskede vinkelmål (se 7.4 eller 7.6).
• Tilpas evt. anslagsskinnens position (6/101), så den ikke kolliderer med savklingen under savearbeidet.
  • Tænd for saven.
• Pres arbejdsemnet fast ind mod anslagsskinnen (6 eller 101).
• Skub universalanslag eller tilbehør-glideslæde og emne hen imod savklinge for at udføre snittet.
• Advarsel! Hold altid fast i det førte arbejdsemne, aldrig i det frie arbejdsemne, som saves af.
• Skub altid universalanslag eller tilbehørglideslæde så meget frem, til emnet er skåret helt igennem.
• Sluk for saven igen. Vent med at fjerne træaffald, til savklingen står helt stille.

9. Udskiftning af nettilslutningsledning

Fare!

Hvis produktets nettislutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

10.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
• Vi anbefaler, at maskinen rengøres hver gang efter brug.
• Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

10.3 Transport

• Apparatet transporteres ved at løfte det i transportgrebene og køre det på rullerne.
• Transporter kun apparatet med de anbragte beskyttelsesanordninger som f.eks. savværnet.
• Under transport med køretøj: Fikser maskinen, så den ikke kan rutsche, sur den sikkert fast.
• Vær opmærksom på maskinens vægt under transporten (se tekniske data).

10.4 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

Savens type.
• Savensartikelnummer.
• Savensidentifikationsnummer.
- Nummeret på den nødvendige reservedel.
Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæssig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

12. Opbevaring

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30°C. Opbevar el-værktøjet i den originale emballage.

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaffe maskinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

TE-TS 2231 U:

• Produktet opfylder EN 61000-3-11-standarden og er underlagt særlige betingelser vedrørende tilslutning. Det vil sige, at anvendelse på vilkårligt udvalgte tilslutningssteder ikke er tilladt.
• Ved ugunstige netforhold kan maskinen forårsage forbigående spændingsvariation.
• Produktet er udelukkende beregnet til anvendelse via tilslutningssteder, som a) holder sig inden for en maksimal tilladt netimpedans på Z sys = 0,398 Ω, eller b) har en tilladelig strømstyrke for konstant netstrøm på mindst 100 A pr. fase.
• Som bruger skal du sikre, om nødvendigt i samråd med dit energiforsyningsselskab, at det tilslutningssted, du vil bruge til produktet, opfylder enten betingelse a) eller b).

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Kilerem, kontaktkul, bordindlæg, stødpind
Forbrugsmateriale/ forbrugsdele* Savklinge
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

• Har produktet fungeret, eller var det defekt fra begyndelsen?
• Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
• Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
  Beskriv venligst fejlfunktionen.

Garantibevis

Kære kunde!

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-nummer. For indfrielse af garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på produktet, der bevisligt skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes.
   Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

1. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

2. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til følgende adresse: www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.

S

1. Säkerhetsanvisningar
