Tuotetyyppi	Pöytäsirkkeli
Merkki	Einhell
Malli	TE-TS 2831 UD
Syöttöjännite	400 V / 3~ / 50 Hz
Nimellisteho (S6 20 %)	2800 W
Tyhjäkäyntinopeus	2800 rpm
Terä (kovametalli)	Ø 315 x Ø 30 x 3,0 mm, 24 hammasta
Pöydän koko	550 x 800 mm
Pöydän jatko	550 x 650 mm
Max. leikkuukorkeus (0°/45°)	83 mm / 50 mm
Terän kallistus	0° - 45° (jatkuva säätö)
Imuliitäntä (kotelo / suojus)	Ø 100 mm / Ø 36 mm
Nettopaino	n. 46 kg
Pöydän korkeus	n. 85 cm
Suojausluokka	IP54
Turvalaitteet	Teränsuojus, halkaisukilla, ylikuormitussuoja
Huolto	Ilmaraon ja kotelon säännöllinen puhdistus, pöydän sisäosan vaihto tarvittaessa
Mukana tulevat tarvikkeet	Työnnin, puutyönnin, yleisohjain, teränvaihtoavaimet, imuletku
Käyttötarkoitus	Pitkittäis- ja poikkileikkaus puulle (ei pyöreälle puulle)

Usein kysytyt kysymykset - TE-TS 2831 UD EINHELL

Kuinka vaihtaa terä?

Irrota pistoke. Poista pöydän sisäosa ruuvaamalla kaksi upotettua ruuvia. Käytä avainta ja kiintoavainta mutterin löysäämiseen (käännä terän pyörimissuuntaan). Poista ulompi laippa ja vanha terä. Puhdista laipat, aseta uusi terä (hampaat eteenpäin) ja kiristä mutteri. Asenna pöydän sisäosa ja teränsuojus takaisin.

Kuinka säätää leikkuusyvyys?

Käännä kampi (13) säätääksesi terää jatkuvasti 0–83 mm. Myötäpäivään lisää syvyyttä, vastapäivään vähentää.

Kuinka käyttää yhdensuuntaisohjainta?

Aseta yleisohjain (7) etuohjauskiskoon (8). Säädä kulma 0°:een lukituskahvalla (10) ja kiristä. Aseta ohjain halutulle leveydelle, kiristä kahva (11). Korkeutta varten säädä ohjauskisko (6) kahdessa urassa materiaalin paksuuden mukaan.

Sirkkeli ei käynnisty, mitä tehdä?

Tarkista, että pistoke on kytketty ja ettei katkaisin ole lauennut. Laite on varustettu ylikuormitussuojalla: jos moottori ylikuumenee, paina punaista '0'-painiketta ja anna sen jäähtyä useita minuutteja ennen uudelleenkäynnistystä vihreällä 'I'-painikkeella.

Kuinka säätää terän kulma?

Löysää lukituskahvat (14) edestä ja takaa. Aseta haluttu kulma asteikolta (12) (0° - 45°) ja kiristä kahvat.

Millaista imuria käyttää?

Käytä imuria, jossa on 100 mm liitäntä koneen koteloon ja/tai 36 mm liitäntä suojukseen. Mukana tuleva imuletku yhdistää suojuksen koteloon. Imua suositellaan pölyn vähentämiseksi.

Kuinka huoltaa sirkkeliä?

Irrota pistoke ennen puhdistusta. Puhdista säännöllisesti ilmaraot ja kotelo kostealla liinalla (ei vettä sisälle). Vaihda pöydän sisäosa, jos se on kulunut. Sisäiset osat eivät vaadi huoltoa.

Voinko sahata metallia tällä sirkkelillä?

Ei, tämä sirkkeli on suunniteltu vain puulle ja vastaaville materiaaleille. Käytä yksinomaan sopivia teriä (kovametalli tai kromivanadiini). Metalliterien tai hiomalaikkojen käyttö on kielletty.

Kuinka kuljettaa sirkkeliä?

Käytä etuosan kuljetuskahvoja (23). Nosta laite ja siirrä sitä pyörien avulla. Varmista, että teränsuojus on paikallaan. Huomioi paino (46 kg) vammojen välttämiseksi.

Mistä löytää varaosia?

Tilaa varaosat ISC GmbH:lta (www.isc-gmbh.info) ilmoittamalla laitteen tyyppi, tuotenumero ja tunnistenumero. Kulutusosat (hihna, hiilet, pöydän sisäosa, työnnin) ja kulutustavarat (terä) ovat saatavilla.

KÄYTTÖOHJE TE-TS 2831 UD EINHELL

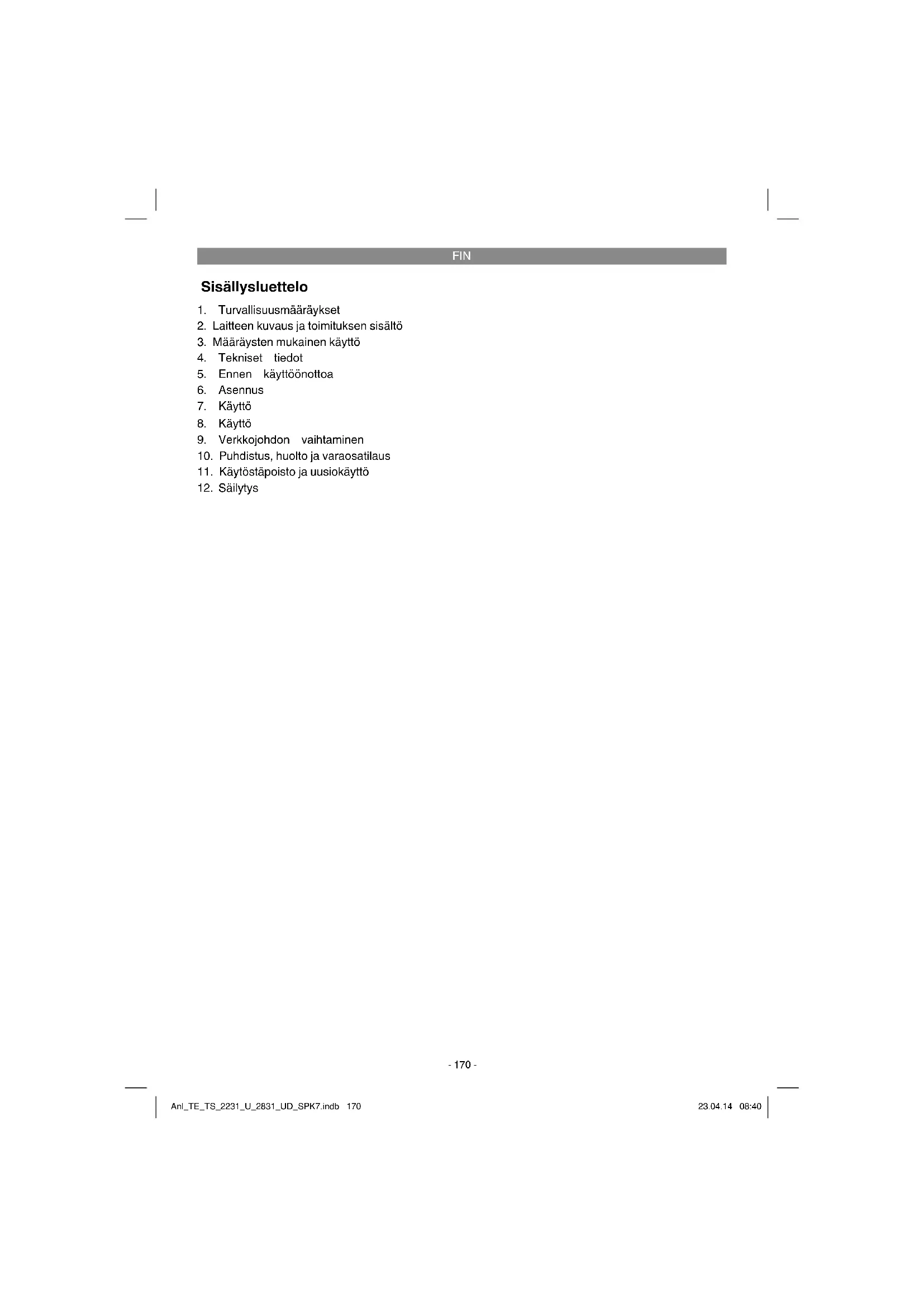

FIN Alkuperäiskäyttöohje Pöytäsirkkeli

1. Turvallisuusmääräykset
2. Laitteen kuvaus ja toimituksen sisältö
3. Määräysten mukainen käyttö
4. Tekniset tiedot
5. Ennen käyttöönottoa
6. Asennus
7. Käyttö
8. Käyttö
9. Verkkojohdon vaihtaminen
10. Puhdistus, huolto ja varaosatilaus
11. Käytöstäpoisto ja uusiokäyttö
12. Säilytys

FIN

Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje

Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen.

Huomio! Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä terveydelle haitallista pölyä. Asbestipitoista materiaalia ei saa työstää!

Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt saattavat aiheuttaa näkökyvyn menetyksen.

Varo! Loukkaantumisvaara! Älä tartu pyörivään sahanterään.

Viite! Huolehdi siitä, että moottorin pyörintäsuunta on oikea! Korjaa virheellinen moottorin pyörintäsuunta liitäntäpistokkeessa olevan vaiheenkääntäjän avulla. (koskee TE-TS 2831 UD 400 V 3\~ vaihtovirtamallia)

FIN

Vaara!

Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turvallisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta.

Vaara!

Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen sisältö

2.1 Laitteen kuvaus (kuvat 1-4)

2.1.1 Pöytäpyörösaha

1. Sahanpöytä
2. Halkaisukiila
3. Poistoimuliitännän suojatulppa
4. Sahanterän suojus
5. Sahanterä
6. Vastekisko
7. Yleisvaste
8. Yleisvasteen ohjauskisko edessä
9. Yleisvasteen ohjauskisko, vasen
10. Kulmansäädön lukituskahva
11. Aseman lukituskahva
12. Sahanterän kallistuskulman asteikko
13. Leikkauskorkeuden käsikampi
14. Sahanterän kallistuksen lukituskahva
15. Pöydän sisäke
    16a. Tukijalka edessä oikealla / takana vasemmalla
    16b. Tukijalka edessä vasemmalla / takana oike- alla
16. Kumitassu (muoto A)

17. Poikittaistuki

18. Pyöräalusta

19. Pitkittäistuki
20. Kumitassu (muoto B)
    22a. Liitoslevy, vasen (pöydänpidennys)
    22b. Liitoslevy, oikea (pöydänpidennys)
21. Työntökahva
22. Kokoontaitettava pöydänpidennys
23. Pöydänpidennyksen tukitanko
24. Pöydänpidennyksen lukituskahva
25. Pidike (työntötukkia, työntöpalikkaa varten)
26. Työntöpalikka - kahva
27. Työntötukki
28. Sahanterän vaihtoavain
29. Sahanterän leuka-avain
30. Itselukittuva mutteri M8
31. Itselukittuva mutteri M6
32. Mutteri M6
33. Aluslevy, suuri
34. Aluslevy, keskisuuri
35. Aluslevy, pieni
36. Poistoimuletku
37. Sovitusrengas, pieni
38. Kuusikantaruuvi (M4 x 10)
39. Kuusikantaruuvi (M6 x 16)
40. Poistoimuliitäntä (kotelo)
41. Ruuvi (pöydän sisäkettä varten)
42. Katkaisin-/pistokeyhdistelmä
43. Päälle-pois-katkaisin
44. Asteikko (leikkauskorkeus)
45. Asteikko (samansuuntaisvaste)
46. Liitoslevy (tukijalka)
47. Kkuusiokolokantaruuvi (pöydänpidennystä varten)

2.1.2 Työntökelkka

(erikoisvaruste - ei kuulu toimitukseen):

1. Kelkan levy ja asteikko

2. Vastekisko

3. Ohjauskisko

4. Kulma, takana

5. Kulmasäädön kiinnitysvipu

6. Kulma, edessä

7. Tuki, takana

8. Tuki, edessä

9. Kuusikantaruvi M10 x 65

10. Aluslevy 8 mm

11. Välilevy (muovia)

12. Kuusiokolokantaruuvi, pitkä

13. Kuusiokolokantaruuvi, lyhyt

14. Nuppi

15. Jousilevy

16. Profi ili

17. Mutteri M8, itselukittuva

18. Aluslevy 6 mm, suuri

19. Kuusikantaruuvi (M8 x 16)

FIN

1. Kuusikantaruuvi (M6 x 16)

2. Mutteri M6, itselukittuva

3. Mutteri M8, itselukittuva (muovivarmistus)

4. Aluslevy 10 mm

5. Aluslevy 8 mm, pieni

6. Aluslevy 6 mm, pieni

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avulla, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyntipisteeeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

• Avaa pakkaus ja ota laite varovasti pakkauksesta.
• Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).
  • Tarkasta, onko toimitus täysilukuinen.
• Tarksta, onko laitteessa ja varusteissa kuljetusvaurioita.
• Säilytä pakkaus, mikäli mahdollista, takuua-jan loppuun saakka.

Vaara!

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

2.2.1 Pöytäpyörösaha:

• Sahanterän suojus
• Vastekisko (yleisvaste)
- Yleisvaste
• Yleisvasteen ohjauskisko edessä
• Yleisvasteen ohjauskisko, vasen
- Tukijalka edessä oikealla / takana vasemmalla (2 kpl)
- Tukijalka edessä vasemmalla / takana oikealla 2 kpl)
• Kumitassu, muoto A (2 kpl)
• Kumitassu, muoto B (2 kpl)
• Pitkittäistuet (2 kpl)
• Poikittaistuet (2 kpl)
• Pöydän tuki (4 kpl)
• Pöydänpidennys
• Pöydänpidennyksen tukitanko (2 kpl)
• Pyöräalusta, esikoottu
• Työntökahva (2 kpl)
• Työntötukki
• Työntöpalikka
• Työntötukin pidike
• Sahanterän vaihtoavain

• Sahanteränvaihdon leuka-avain
• Pöydänpidennyksen liitoslevy, vasen
• Pöydänpidennyksen liitoslevy, oikea
• Itselukittuva mutteri M6 (44 kpl)
• Itselukittuva mutteri M8 (4 kpl)
• Mutteri M6 (6 kpl)
• Aluslevy, suuri (4 kpl)
• Aluslevy, keskisuuri (50 kpl)
• Aluslevy, pieni (4 kpl)
• Kuusiokolokantaruuvi (4 kpl)
• Kuusikantaruuvi M6 x 16 (52 kpl)
• Kuusikantaruuvi M4 x 10 (4 kpl)
• Poistoimuliitäntä koteloon
• Tukijalan liitoslevy (4 kpl)
• Jousirengas, pieni (4 kpl)
• Alkuperäiskäyttöohjeen käännös
• Turvallisuusmääräykset

2.2.2 Toimituksen laajuus erikoisvarusteet – työntökelkka:

• Kelkan levy ja asteikko
Vastekisko
• Ohjauskisko
- Kulma, takana
• Kulmasäädön kiinnitysvipu
• Kulma, edessä
• Tuki, takana
• Tuki, edessä
• Kuusikantaruvi M10 x 65
• Aluslevy 8 mm, 2 kpl
• Välilevy (muovia), 2 kpl
• Kuusiokolokantaruuvi, pitkä, 2 kpl
• Kuusiokolokantaruvi, lyhyt, 8 kpl
• Nuppi, 2 kpl
• Jousilevy
• Profiili
• Mutteri M8, itselukittuva, 2 kpl
• Aluslevy 6 mm, suuri, 4 kpl
• Kuusikantaruvi M8 x 16, 2 kpl
• Kuusikantaruuvi M6 x 16, 4 kpl
• Mutteri M6, itselukittuva, 8 kpl
• Mutteri M8, itselukittuva (muovivarmistus)
• Aluslevy 10 mm
• Aluslevy 8 mm, pieni, 2 kpl
• Aluslevy 6 mm, pieni, 12 kpl

3. Määräysten mukainen käyttö

Pöytäpyörösahaa käytetään kaikenlaatuisten puumateriaalien sahaamiseen pitkittäis- ja poikittaissuuntaan (vain poikittaisvasteen kera) koneen koosta riippuen. Minkäänlaisia pyöröpuita ei saa sahata.

FIN

Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän yllittävä käytö katsotaan määräysten vastaiseksi. Laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja on vastuussa kaikista tästä aiheutuvista vahingoista tai loukkaantumisista.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsityöläis- tai teollisuustarkoituksiin. Emme hyväksy mitään takuuvateita, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa.

Koneessa saa käyttää vain siihen sopivia sahanteriä (kovametalli- tai kromivanadium-sahanteriä). Pikaterässahanterien sekä kaikentyyppisten katkaisulaikkojen käyttö on kielletty.

Määräysten mukaisen käytön olennainen osa on myös työturvallisuusmääräysten sekä asennu- sohjeen ja käyttöohjeessa annettujen käyttöohjeiden noudattaminen.

Konetta käyttävien tai huoltavien henkilöiden tu- lee perehtyä koneeseen ja olla tietoisia mahdollisista vaaratekijöistä. Lisäksi tulee voimassaolevia tapaturmanehkäisymääräyksiä noudattaa mitä tarkimmin. Muita yleiisiä työterveydellisiä ja turvallisuusteknisiä säantöjä tulee noudattaa.

Koneeseen tehdyt muutokset sulkevat valmistajan vastuun, myös tästä aiheutuvista vahingoista, kokonaan pois. Määräysten mukaisesta käytöstä huolimatta ei tiettyjä riskitekijöitä voida täysin sulkea pois.

Koneen suunnittelusta ja rakenteesta johtuen saattaa esiintyä seuraavia vaaratilanteita:

• Sahanterään koskettaminen sen peittämättömällä sahausalueella.
• Pyörivään sahanterään tarttuminen (viilto-haavat).
• Työstökappaleiden ja työstökappaleen palojen takapotkut.
  • Sahanterän murtumiset.
• Sahanterän virheellisten kovametalliosien poissinkoutuminen.
• Kuulovammat, ellei käytetä tarvittavia kuulosuojuksia.
• Käytettäessä konetta suljetuissa tiloissa syntyy terveydelle vaarallisia puupölypäästöjä.

4. Tekniset tiedot

4.1 Tekniset tiedot TE-TS 2231 U

Verkkojännite 230 V \~ 50Hz

Teho P S6 20% 2200 W

Joutokäyntikierrosluku n _0 ......2800 min ^-1

Kovametallisahanterä .....Ø 315 x Ø 30 x 3,0 mm Kovametallisahanterä

(vaihtoehtoisesti) ....∅ 315 x ∅ 30 x 3,6 mm

Hampaiden lukumäärä 24

Pöydän koko 550 x 800 mm

Pöydänpidennys ....550 x 650 mm

Leikkauskorkeus enint. 83 mm / 0° 50 mm / 45°

Korkeudensäätö ......portaattomasti 0 - 83 mm

Sahanterän kääntyvyys ....portaattomasti 0° - 45°

Poistoimuliitäntä (koneen runko) .....Ø 100 mm

Poistoimuliitäntä (sahanteränsuojus) ....∅ 36 mm

Halkaisukiilan paksuus 2,5 mm

Paino n. 46 kg

Työntökelkan (erikoisvaruste) paino ..... n. 6 kg

Suojaluokka IP54

Pöydän korkeus n. 85 cm

4.2 Tekniset tiedot TE-TS 2831 UD

Verkkojännite 400 V 3\~50Hz

Teho P S6 20% 2800 W

Joutokäyntikierrosluku n _0 ......2800 min ^-1

Kovametallisahanterä .....Ø 315 x Ø 30 x 3,0 mm

Kovametallisahanterä

(vaihtoehtoisesti) ....∅ 315 x ∅ 30 x 3,6 mm

Hampaiden lukumäärä 24

Pöydän koko 550 x 800 mm

Pöydänpidennys 550 x 650 mm

Leikkauskorkeus enint. 83 mm / 0° 50 mm / 45°

Korkeudensäätö ......portaattomasti 0 - 83 mm

Sahanterän kääntyvyys ....portaattomasti 0° - 45°

Poistoimuliitäntä (koneen runko) .....Ø 100 mm

Poistoimuliitäntä (sahanteränsuojus) ....∅ 36 mm

Halkaisukiilan paksuus 2,5 mm

Paino n. 46 kg

Työntökelkan (erikoisvaruste) paino ..... n. 6 kg

Suojaluokka IP54

Pöydän korkeus ......n. 85 cm

FIN

Vaara!

Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN 1870-19 mukaisesti.

Käyttö

Äänen painetaso L_pA 113,8 dB(A)

Mittausvirhe K_nA .....3 dB

Äänen tehotaso L _WA 98,4 dB(A)

Mittausvirhe K_WA .....3 dB

Annetut arvot ovat päästöarvoja eivätkä ne siksi välttämättä ole varmoja työpaikalla esiintyviä arvoja. Vaikka päästö- ja ottotasojen välillä on tietty yhteys, ei tästä voida luotettavasti johtaa päätöstä, ovatko lisävarotoimet tarpeen vai eivät. Työpaikalla kulloinkin vallitsevaan ottotasoon vaikuttaviin tekijöihin kuuluvat vaikutuksen kesto, työtilan ominaispiirteet, muut melunlähteet jne., esim. koneiden lukumäärä ja muut vieressä suoritettavat työtapahtumat. Luotettavat työpaikka-arvot voivat samoin vaihdella maasta toiseen. Näiden tietojen tarkoituksena on kuitenkin auttaa käyttäjää arvioimaan riskit ja niiden vaikutus paremmin.

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Rajoita melunpäästöt ja tärinä mahdollisimman vähäisiksi!

• Käytä ainoastaan moitteettomia laitteita.
  • Huolla ja puhdista laite säännöllisesti.
• Sovita työskentelytapasi laitteen mukaiseksi.
• Älä ylikuormita laitetta.
  • Tarkastuta laite aina tarvittaessa.
  • Sammuta laite, kun sitä ei käytetä.

Huomio!

Jäämäriskit

Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty jäämäriski. Tämän sähkötyökalun raken-teesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly-suojanaamaria.
2. kuulovaurioita, ellei käytetä soveliaita kuulosuojaimia.
3. terveydellisiä haittoja, jotka aiheutuvat kädenkäsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti.

5. Ennen käyttöönottoa

Tarkistakaa ennen käyttöönottoa, että tyyppikilven tiedot täsmäävät verkkotietojen kanssa.

Varoitus!

Vetäkää aina vahvavirtapistoke pistorasiasta, ennen kuin suoritatte laitteen säätöjä.

• Ota pöytäpyörösaha pakkauksesta ja tarkasta, onko siinä kuljetusvaurioita.
• Kone tulee asentaa paikalleen tukevasti, ts. ruuvipenkille, tai ruuvattava kiinni tukevaan alustaan.
  Ennen käyttöönottoa tulee kaikki suojukset ja turvalaitteet asentaa määräysten mukaisesti paikoilleen.
• Sahanterän tulee voida liikkua vapaasti.
• Varo, ettei jo työstetyssä puumateriaalissa ole vieraita esineitä, kuten esim. nauloja tai ruuveja.
  Ennen kuin painat päälle-/pois-katkaisinta, varmista, että sahanterä on asennettu oikein ja että liikkuvat osat kulkevat kevyesti.

6. Asennus

Varo! Ruuvaa ne ruuviliitokset, joihin kuuluu itselukittuva mutteri, aina siten, että kierrät kuusikan-taruuvia ja pidät itselukittuvaan mutteria paikallaan. Täteen saadaan hyvä pitävyys.

6.1 Alustan asennus (kuvat 5 - 8)

• Käännä pöytäpyörösaha ylösalaisin ja aseta se lattialle.
• Käytä esim. pakkausmateriaalia alustana, jotta et naarmuta pöytää (1) tai vahingoita halkaisukiilaa (2).
• Ruuvaa etummaiset kaksi jalkaa (16a, b) löysästi kiinni sahan etusivuun käyttäen kuusikantaruuveja (41), aluslevyjä (36) ja muttereita (33).
• Ruuvaa takimmaiset kaksi jalkaa (16a, b) löysästi kiinni sahan takasivuun käyttäen kuusikantaruuveja (41), aluslevyjä (36) ja muttereita (33) (vain sivulla oleviin poranreikiin).
• Jätä takasivulla olevat poranreiät vielä tyhjiksi, niihin kiinnitetään myöhemmin pöydänpidennyksen tukitangot.
  • Työnnä kumitassut (17, 21) jalkoihin.
• Ruuvaa poistoimuliitäntä (42) kuusikantaruuveilla (40), jousirenkailla (39) ja aluslevyillä (37) tiukkaan kiinni sahanpäydän alasivuun.

FIN

• Ruuvaa katkaisin-/pistokeyhdistelmä (44) kuusikantaruuveilla (41), aluslevyillä (36) ja muttereilla (33) tiukkaan kiinni sahanpäydän etusivuun.
• Ruuvaa poikittaistuet (18) ja pitkittäistuet (20) löysästi jalkoihin kiinni kukin kuusikantaruuvin (41), aluslevyn (36) ja mutterin (33) avulla.

6.2 Pyöräalusta (kuvat 9, 11)

Ruuvaa pyöräalusta (19) kuusikantaruuveilla (41) ja aluslevyillä (36) takasivun jalkoihin kiinni.

6.3 Pöydänpidennys (kuvat 10-11)

• Ruuvaa liitoslevyt (22a, b) kuusikantaruuveilla (41), aluslevyillä (36) ja muttereilla (33) tiukkaan kiinni sahanpäydän takasivuun.
• Ruuvaa pöydänpidennys (24) kuusiokolokantaruuveilla (49) ja muttereilla (32) tiukkaan kiinni liitoslevyihin.
• Ruuvaa tukitangot (25) kuusiokolokantaru-uveilla (49) ja muttereilla (32) tiukkaan kiinni pöydänpidennykseen.
• Ruuvaa tuet (25) löysästi takasivun jalkoihin kiinni ruuveilla (41), aluslevyillä (35) ja mutter-eilla (33).
• Kohdista pöydänpidennys samaan tasoon sahanpöydän kanssa ja kiristä sitten kaikki pöydänpidennyksen (24) ja tukien (25) ruuvikiinnitykset tiukkaan.
• Varo! Kun pöydänpidennys (24) käännetään auki, uhkaa rusennusvaara. Tartu vain pöydänpidennyksen takapäähän sitä kääntäessäsi.

6.4 Yleisvasteen ohjauskiskot (kuvat 12-14)

• Pane ohjauskiskoihin (8, 9) kuhunkin kaksi ruuvia (41).
• Ruuvaa ohjauskisko (8) muttereilla (34) sahanpöydän etuosaan ja ohjauskisko (9) sahanpöydän sivuosaan. Pane tällöin jokaiseen ruuviin välilevy (36) ohjauskiskon ja sahanpöydän väliin.
• Aseta pöytä sitten jaloilleen. Kohdista pöytä tasaiseksi ja kiristä sitten kaikki ruuvit tiukkaan.

6.5 Kiinnittäminen alustaan (kuva 15)

• Vakavuuden lisäämiseksi saha täytyy kiinnittää sopivaan alustaan.
• Ruuvaa liitoslevyt (48) löysästi jalkoihin kiinni kuusikantaruuveilla (41), aluslevyillä (36) ja muttereilla (33).
• Liitä sitten kone liitoslevyjen poranreikien kautta alustaan (liitosmateriaali, esim. ruuvit, vaarnat jne., ei kuulu toimitukseen - alustan

mukaan tarvittavat liitosmateriaalit voi hankkia alan liikkeistä).

6.6 Työntötukin / työntöpalikan pidike (kuva 16)

Kiinnitä pidike (27) kahdella mutterilla (34) ja aluslevyllä (36) oikeanpuoleisen etujalan poranreikään.

6.7 Työntökahva e (kuva 17)

Asenna työntökahva e (23) etujalkoihin kiinni kuusikantaruuveilla (41), aluslevyillä (36) ja muttereilla (33).

6.8 Sahanteränsuojuksen asennus (kuvat 1, 18)

• Työnnä sahanterän suojus (4) halkaisukiilan pitkään reikään (y). Kiinnitä sahanteränsuojus ruuvilla (x), kiristä ruuvi tällöin vain niin tiukkaan, että sahanteräsuojus voi vielä liikkua.
• Varoitus! Ennen sahaamisen aloittamista täytyy sahanteränsuojus laskea sahatavaran päälle.
• Poistoimulaitteiston imuletkun 100 mm:n liitäntään asentamista varten suojus (3) voidaan ottaa pois sahanteränsuojuksesta (poistoimulaitteisto ei kuulu toimitukseen).
• Kun käytät poistoimulaitteistoa: Liitä poistoimuliitin 36 mm sahanteränsuojukseen käyttäen imuletkua (38) sekä poistoimuliitäntää (42). Liitä poistoimulaitteisto poistoimuliitännän (42) 100 mm:n suuruiseen liitäntään.
• Konetta ei saa käyttää ilman sahanteränsuo-justa.

6.9 Pöydänsisäkkeen vaihtaminen (kuva 19)

• Pöydän sisäke tulee avata vahingoittuneen sisäkkeen vaihtamista, sahanterän vaihtamista ja halkaisukiilan säätöä varten.
• Vaihda kulunut tai vahingoittunug pöydän sisäke uuteen, jotta vältät tapaturman vaaran voimistumisen.
  • Huomio! Irrota verkkopistoke.
  • Ota sahanteränsuojus (4) pois.
• Avaa pöydän sisäkkeessä olevat uppokantaruuvit (43).
  • Ota pöydän sisäke (15) pois.
• Asenna uusi pöydän sisäke paikalleen päinvastaisessa järjestyksessä.

FIN

6.10 Halkaisukiilan asennus ja säätö (kuva 20)

• Vaara! Irrota verkkopistoke.
- Ota pöydänsisäke pois (katso kohtaa 6.9).
- Säädä sahanterä (5) suurimpaan leikkaus-syvyyteen, käännä se 0°-asentoon ja lukitse paikalleen.
• Työnnä halkaisukiilaa (2) eteenpäin.
- Sahanterän (5) ja halkaisukiilan (2) välimatkan tulee olla 3 - 5 mm.
- Kiristä ruuvi (z) tiukkaan ja pane pöydän sisäke paikalleen.

6.11 Sahanterän asennus / vaihto (kuva 21) Vaara! Irrota verkkopistoke.

Varo! Käytä aina työkäsineitä sahanteriä kä- sitellessäsi. Loukkaantumisvaara!

• Ota pöydän sisäke pois irrottamalla sen kaksi uppokantaruuvia (katso kohtaa 6.9).
• Irrota mutteri siten, että panet avaimen (30) mutteriin ja kiintoavaimen (31) laippaan, jotta voit pitää sitä paikallaan.
• Huomio! Kierrä mutteria sahanterän pyörintä-suuntaan.
• Ota ulompi laippa pois ja vedä vanha sa-hanterä viistoon alaspäin pois sisemmältä laipalta.
• Puhdista sahanterän laippa huolellisesti ennen uuden sahanterän asentamista.
  Pane uusi sahanterä paikalleen päinvastai-sessa järjestyksessä ja kiristä ruuvit!
• Varoitus! Huolehdi oikeasta kiertosuunnasta, hampaiden leikkausviistotuksen tulee näyttää kulkusuuntaan, ts. eteenpäin (katso sahanteränsuojuksessa olevaa nuolta).
• Asenna halkaisukiila (2) sekä sahanteränsuojus (4) takaisin paikalleen ja säädä ne oikein (katso kohtia 6.8 - 6.10.)
• Ennen kuin jatkat sahalla työskentelyä, on tarkastettava suojavarusteiden toimintakykyisyys.

6.12 Työntökelkka-lisävarusteen asennus (kuvat 1, 2, 27-34)

• Työntökelkka on saatavana tämän koneen erikoisvarusteena alan liikkeistä - se ei kuulu toimitukseen.
• Pöytäpyörösahassa: Ota yleisvasteen (8) ohjauskisko pois.
• Kokoa työntökelkka kuten kuvissa 27-32 näytetään. Huolehdi tällöin siitä, että kaksi välilevyä (110) liitetään vastekiskon (115) ja kelkan levyn (100) väliin. Kuusiokoloavain: ei kuulu toimitukseen - saatavana alan liikkeistä.
  • Huomio: Älä kiristä ruuvia (108) liian tiukkaan.

Vasteen täytyy voida liikkua levyllä kul- mansäätöä varten.
- Kiinnitysvipu (104) täytyy asentaa niin, että vastetta voidaan liikuttaa vivun ollessa avattuna ja että vaste on lukittu paikalleen vivun ollessa suljettuna. Huolehdi asennuksessa siitä, että itsevarmistuvan mutterin (121) ja välilevyn (123) välillä täytyy olla jousilevy (114) (kuva 31).
- Ruuvaa kulmat (103, 105) ja tuet (106, 107) pöytäpyörösahaan kiinni (kuva 32).
- Aseta kelkka edestäpäin ohjauskiskon (102) päälle (kuva 33).
- Jos ohjauskiskon ja kelkanlevyn kulkulaakereiden välillä on välystä, niin alemman laakerin säätöä tulee korjata ruuvilla (A), jotta kelkka liukuu ilman välystä.
- Asenna kolokuusiokantaruuvit (111) nupin (113) ja aluslevyn (117) kera kiskon (102) etu- ja takapäähän (kuva 34), ne toimivat rajavasteina.
- Vastekiskon tulee liikkua n. 1 mm:n etäisyy-dellä sahanpöydän suuntaisesti. Tätä varten ruuvaa kulmiën (103, 105) ja tukien (106, 107) ruuvit löysästi ja säädä ne sitten niin, että kiskon etäisyys sahanpöytään on joka kohdassa 1 mm. Ruuvaa pidikkeet sitten kiinni.
- Huomaa, että toimitusteknisistä syistä irrallisia ruuveja/aluslevyjä voi jäädä yli huolimatta työntökelkan (erikoisvaruste) oikeasta asentamisesta, esim. koska nämä osat tulevat jo itse pöytäpyörösahan mukana.

7. Käyttö

7.1 Päälle-/pois-katkaisin ja ylikuormitussuo- ja (kuva 1)

• Saha käynnistetään painamalla vihreää „I“-painiketta. Odota ennen sahaamisen alo-ittamista, kunnes sahanterä on saavuttanut suurimman kierroslukunsa.
• Sammuta saha painamalla punaista painiketta "0".

Ylikuormitussuoja

Tämän laitteen moottoria suojataan ylikuormituk-selta ylikuormituskatkaisimella. Jos kuormitus- ja lämpötilarajoitus ylitetään, niin ylikuormituskatkaisin sammuttaa laitteen.

Paina „0“-painiketta ja anna moottorin jäähtyä useamman minuutin ajan.

FIN

Käynnistä laite sitten uudelleen painamalla vihreää „I“-painiketta.

7.2 Lleikkaussyvyys (kuvat 1, 22)

Kääntämällä käsikampea (13) voit säätää sahanterän (5) haluttuun leikkaussyvyyteen.

vastapäivään:

pienempi leikkaussyvyys

myötäpäivään:

suurempi leikkaussyvyys

7.3 Samansuuntaisvaste

7.3.1 Vasteen korkeus (kuvat 3a, 23)

• Mukana toimitetussa yleisvasteessa (7) on kaksi erikorkuista johdatuspintaa.
• Kun haluat muuttaa vastekiskon (6) säätöä, täytyy molempia pykäläruuveja (w) löysentää, jotta voit irrottaa vastekiskon (6) yleisvasteesta (7).
• Halutusta leikkaussyvyydestä riippuen vastekisko voidaan työntää jompaankumpaan yleisvasteen kahdesta urasta ja kiinnittää paikalleen pykäläruuveilla.
• Sahattavan materiaalin paksuudesta riippuen L-muotoinen vastekisko (6) voidaan sitten kiinnittää yleisvasteeseen (7) joko laakeasti lojuvana tai pystyssä seisovana.

7.3.2 Leikkausleveys (kuvat 1, 23)

• Puukappaleiden pitkittäisleikkauksessa täytyy käyttää yleisvastetta (7) vastekiskon (6) kera.
• Yleisvaste tulee asettaa sahanpöydän ohjauskiskoon (8).
• Säädä yleisvasteen (7) kulma arvoon 0° ja kiristä lukituskahva (10).
• Työnnä yleisvaste haluttuun leikkuuleveyteen ja kiristä lukituskahva (11).
• Tarkasta leikkausleveys koepalaa leikkaamalla (ks. kohta 8. Käyttö).

7.3.3 Vasteen pituuden säätö (kuva 23)

• Jotta vältetään sahattavan tavaran kiinnjuuttuminen, voi vastekiskoa (6) siirtää pituussuunnassa.
  Nyrkkisääntö: vasteen takapää törmää kuvi- teltuun viivaan, joka alkaa suunnilleen sahan- terän keskikohdalta ja kulkee taaksepäin 45° kulmassa.
• Säädä tarvittava sahausleveys.
• Löysennä pykäläruuveja (w) ja työnnä vastekiskoa (6) eteenpäin, kunnes se koskettaa kuviteltua 45° viivaa

- Kiristä pykäläruuvit (w) jälleen.

7.4 Yleisvasteen käyttö kulmavasteena/poikittaisvasteena (kuvat 1, 23, 24b)

• Aseta yleisvaste (7) ohjauskiskoon (9).
• Löysennä lukituskahvaa (10).
- Käännä vastekiskoa (6), kunnes nuoli näyttää haluttuun kulmamittaan. 0° käytettäessä poikittaisvasteena (90°-leikkaukset) – muut kulmat kulmasahausta varten.
- Kiristä lukituskahva (10) jälleen, lukituskahva 11 jää löysäksi.
- Huomio! Älä työnnä vastekiskoa liian kauaksi oikealle sahanterän (4) suuntaan. Vastekiskon ja sahanterän välisen välimatkan tulee olla n. 2 cm.

7.5 Kulmansäätö (kuva 22)

• Irrota laitteen edessä ja takana olevat lukitus-kahvat (14).
  • Säädä haluttu kulma asteikon (12) avulla.
• Kiristä laitteen edessä ja takana olevat lukituskahvat (14) jälleen.

7.6 Lisävaruste-työntökelkan käyttö kulma- vasteena/poikittaisvasteena (kuva 36)

• Samalla tavoin kuin yleisvastetta voidaan myös työntökelkkaa käyttää kulmavasteena/poikittaisvasteena (ks. kohta 6.12).
  • Löysennä kiinnitysvipua (104).
• Käännä vastekiskoa (101), kunnes nuoli näyttää haluttuun kulmamittaan. 0° käytettäessä poikittaisvasteena (90°-leikkaukset) – muut kulmat kulmasahausta varten.
  • Kiristä lukituskahva (104) jälleen.
• Viite! Älä työnnä vastekiskoa liian kauaksi sahanterän (4) suuntaan. Vastekiskon ja sahanterän välisen välimatkan tulee olla n. 2 cm.

8. Käyttö

Varoitus!

• Jokaisen uuden säädön jälkeen suosittelemme koeleikkauksen tekoa säädettyjen mittojen tarkistamiseksi.
• Odota sahan käynnistämisen jälkeen, kunnes sahanterä on saavuttanut suurimman kierros-lukunsa, ennen kuin suoritat leikkauksen.
• Huomio: ole varovainen sahausta aloittaessasi!
• Käytä laitetta ainoastaan poistoimulaitteen kanssa.
  Tarkasta ja puhdista poistoimukanavat säänn-

FIN

öllisin väliajoin.

- Tarkasta ennen jokaista käyttöä, että sahanteränsuojus voidaan laskea työstökappaleen päälle ja että sahanterän jarrutusaika on alle 10 sekuntia. Älä käytä laitetta, jos jarrutusaika on pitempi, vaan ota yhteyttä tekniseen asiakaspalveluun.

8.1 Pitkittäisleikkausten tekeminen (kuva 24a)

Tässä leikataan työstökappale pitkittäissuuntaan halki. Yhtä työstökappaleen reunaa painetaan yleisvastetta (7) vasten laakean sivun ollessa sahanpöytää (1) vasten. Sahanteränsuojus (4) tulee aina laskea työkappaletta vasten. Työasento pitkittäisleikkauksia tehtäessä ei koskaan saa olla samalla viivalla leikkauksen kanssa.

• Säädä yleisvaste (7) työstökappaleen korkeuden ja halutun leveyden mukaiseksi (ks. kohta 7.3).
  • Käynnistä saha.
• Aseta kätesi sormet yhdessä laakeasti työstökappaleen päälle ja työnnä työstökappale yleisvastetta (7) pitkin sahanterään (5).
• Ohjaa kappaletta oikealla tai vasemmalla kädellä (riippuen yleisvasteen paikasta) vain suojakuvun etureunaan saakka.
• Työnnä työstökappale aina halkaisukiilan (2) päähän asti.
• Leikkausjätteet jäävät sahanpöydälle (1), kunnes sahanterä (5) on palautunut lepoasentoon.
• Varmista, etteivät pitkät työkappaleet voi päästä putoamaan pois leikkauksen lopussa! (esim. rullauspukkeja tms. käyttämällä)

8.1.2 Kapeiden työstökappaleiden leikkaaminen (kuva 25)

Sellaisten työstökappaleiden pitkittäisleikkaukset, joiden leveys on alle 120 mm, tulee ehdottomasti tehdä käyttäen työntötukkia (29). Työntötukki kuluu toimitukseen. Vaihda kulunut tai vahingoit-tunut työntötukki välittömästi uuteen.

8.1.3 Hyvin kapeiden työstökappaleiden leikkaaminen (kuva 26)

• Hyvin kapeiden työstökappaleiden, joiden leveys on 30 mm tai vähemmän, pitkittäisleikkauksissa tulee ehdottomasti käyttää työntöpalikkaa.
• Tässä tulee mieluiten käyttää samansuuntaisvasteen matalaa ohjauspintaa.

- Sopiva työntöpalikkalaite (28) kuuluu toi- mitukseen. Vaihda kulunut työntöpalikka hyvissä ajoin uuteen.

8.1.4 Viistoleikkausten tekeminen (kuva 22)

Viistoleikkaukset tehdään periaatteellisesti käyttäen yleisvastetta samansuuntaisvasteena (7).

Säädä sahanterä (5) haluttuun kulmamittaan (katso kohtaa 7.5).
- Säädä samansuuntaisvaste (7) työstökappaleen leveyden ja korkeuden mukaan (katso kohtaa 7.3.1).
- Suorita leikkaus työstökappaleen leveyden mukaisesti (katso kohtia 8.1.1 ja 8.1.2 ja 8.1.3).

8.1.5 Poikittaisleikkausten tekeminen (kuva 24b)

• Säädä yleisvaste (7) tai lisävaruste-työntökelkka haluttuun kulmamittaan (katso kohtia 7.4 ja 7.6).
• Tarvittaessa sovita vastekiskon (6/101) asento niin, ettei se törmää sahanterään leikkauksen aikana.
  • Käynnistä saha.
• Paina työstökappaletta lujasti vastekiskoa (6 tai 101) vasten.
• Työnnä yleisvastetta tai lisävaruste-työntökelkkaa ja työstökappaletta sahanterän suuntaan leikkauksen tekemiseksi.
• Varoitus! Pidä aina kiinni siirrettävästä työstökappaleesta, älä koskaan siitä palasta, joka sahataan pois.
• Työnnä yleisvastetta tai lisävaruste-työntökelkkaa aina niin pitkälle eteen, että työstökappale on leikattu täysin poikki.
• Sammuta saha jälleen. Poista sahausjätteet vasta kun sahanterä on pysähtynyt.

9. Verkkojohdon vaihtaminen

Vaara!

Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, huolto- ja varaosapalvelunsa tai vastaavan pä- tevyyden omaava henkilö, jotta vaaratilanteita ei pääse syntymään.

FIN

10. Puhdistus, huolto ja varaosatilaus

Vaara!

Irroita verkkopistoke pistorasiasta ennen kaikkia puhdistusstoimia.

10.1 Puhdistus

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina pölystä ja liasta kuin suinki mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla se puhtaaksi vähäpaineisella paineilmalla.
• Suosittelemme laitteen puhdistamista heti joka käytön jälkeen.
• Puhdista laite säännöllisin väliajoin käyttäen kosteaa riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisäpuolelle pääse vettä. Veden tunkeutuminen sähkötyökaluun lisää sähköiskun vaaraa.

10.2 Huolto

Laitteen sisäpuolella ei ole mitään huoltoa tarvits- evia osia.

10.3 Kuljetus

Siirtämistä varten nosta sahanpöytää hieman työntökahvoista, niin että voit liikuttaa sitä pyörillä. Kuljeta konetta vain suojavarusteet, kuten sahanteränsuojus, paikalleen asennettuna.

Kuljetettaessa ajoneuvoilla: Varmista, ettei laite voi luiskahtaa paikaltaan, kiinnitä se pitävästi. Huomioi laitteen kuljetuksessa koneen paino (ks. tekniset tiedot).

10.4 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

• Laitteentyyppi
• Laitteentuotenumero
• Laitteentunnusnumero
• Tarvittavan varaosan varaosanumero.
Ajankohtaiset hinnat ja muut tiedot löydät osoitteesta www.isc-gmbh.info

11. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveista. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspisteeen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

12. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauksissaan.

FIN

Koskee ainoastaan EU-maita

Älä heitä sähkötyökaluja kotitalousjätteisiin!

Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansalliseksi laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystävälliseen kierrätykseen.

Kierrätysvaihtoehto takaisinlähetykselle:

Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apuvälineitä, joissa ei ole sähköosia.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopointi tai muu monistaminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään

TE-TS 2231 U:

• Tuote täyttää standardin EN 61000-3-11 asettamat vaatimukset ja sitä koskevat erityiset liitäntäehdot. Tämä tarkoittaa sitä, että laitetta ei saa käyttää vapaasti valittavissa liitäntäkohdissa.
• Laite saattaa aiheuttaa ohimeneviä jännitevaihteluita, jos verkko-losuhteet ovat epäedulliset.
• Tuote on tarkoitettu käytettäväksi ainoastaan liitäntäkohdissa, joissa a) suurinta sallittua verkkoimpedanssia Z sys = 0,398 Ω ei ylitetä, tai b) verkon jatkuva jännitteenkestävyys on vähintään 100 A vaihetta kohti.
• Käyttäjänä sinun tulee varmistaa, tarvittaessa tarkistamalla asia sähkölaitokseltasi, että se liitäntäsi, jossa haluat käyttää laitetta, täyttää jommankumman yllämainituista vaatimuksista a) tai b).

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki
Kuluvat osat* Keilriemen, hiiliharjat, pöydän sisäke, työntötukki
Käyttömateriaali / käyttöosat* Sahanterä
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

• Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?
  Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
• Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?
  Kuvaa tätä toimintavirhettä.

FIN

Takuutodistus

Arvoisa asiakas,

tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas-palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuumääräykset koskevat laajennettuja takuusuorituksia. Ne eivät vaikuta lakimääräisiin takuusuoritusvaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset laitteen puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uudella.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsityöläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrattavissa oleva rasitus.

1. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asiantuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta.

- laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käytöstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot).

- laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

1. Takuuajan kesto on 24 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätytäy ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

2. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Jos takuumme kattaa laitteessa olevan vian, saat korjatun tai uuden laitteen välittömästi takaisin.

Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen.

Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittlaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa.

SLO

Vsebina
