TE-MB 18/127 Li - Sähkösaha EINHELL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkukäyttöinen nauhasaha
Merkki	Einhell
Malli	TE-MB 18/127 Li
Virtalähde	18 V tasavirta (litiumioniakku)
Tyhjäkäyntinopeus	240 rpm
Sahanauhan nopeus	120 m/min
Suurin leikkuuleveys	127 mm
Suurin leikkuukorkeus	115 mm
Sahanauha	1141 x 13 x 0,65 mm, nousuväli 10/14 hammasta tuumalla
Paino	Noin 6 kg
Suojausluokka	III
Äänenpainetaso	86 dB(A)
Äänitehotaso	99 dB(A)
Tärinä (kahva)	< 2,5 m/s²
Työstettävät materiaalit	Seostamaton teräs, ei-rautametallit, puu, puun kaltaiset materiaalit
Päätoiminnot	Käsiohjattu leikkaus, LED-valo, säädettävä kahva, työkappaleen ohjain
Huolto ja puhdistus	Puhdista käytön jälkeen, älä käytä voimakkaita pesuaineita, tarkista hiiliharjat
Turvallisuus	Käynnistyslukitus, nauhan suojus, päälle/pois-kytkin, suojalaitteet
Varaosat ja korjattavuus	Sahanauha, hiiliharjat, akku; korjaus ammattilaisen toimesta
Yleiset tiedot	Toimitetaan sahanauhan, ylimääräisen nauhan, 4 ja 5 mm Allen-avaimet, käyttöohjeen kanssa

Usein kysytyt kysymykset - TE-MB 18/127 Li EINHELL

Kuinka vaihtaa Einhell TE-MB 18/127 Li -nauhasahan sahanauha?

Irrota ensin akku. Löysää suojakansien ruuvit, avaa kiristin kiertämällä kiristysvipua myötäpäivään. Vaihda nauha leikkaussuunta huomioiden (hampaiden tulee osoittaa kohti ohjainta). Kiristä kannet ja kiristä nauha kiertämällä vipua vastapäivään. Käytä käsineitä.

Mikä akku sopii Einhell TE-MB 18/127 Li -nauhasahaan?

Tämä saha toimii Einhellin Power X-Change -sarjan 18 V litiumioniakuilla. Akku ei sisälly toimitukseen. Käytä vain suositeltuja Einhell 18 V -akkuja.

Kuinka ladata nauhasahan akku?

Aseta akku sopivaan laturiin. Kytke laturi pistorasiaan. Vihreä LED-valo vilkkuu latauksen aikana. Kun vihreä valo palaa tasaisesti, akku on ladattu. Älä anna akun tyhjentyä täysin.

Mitä materiaaleja tällä nauhasahalla voidaan leikata?

Saha soveltuu seostamattoman teräksen (rakennusteräs), ei-rautametallien, sahatavaran ja puun kaltaisten materiaalien leikkaamiseen. Älä käytä seosteräkselle, karkaistulle teräkselle, polttopuulle tai myrkyllisille materiaaleille.

Kuinka säätää työkappaleen ohjainta?

Löysää kaksi kuusiokoloruuvia 4 mm Allen-avaimella. Siirrä ohjain haluttuun asentoon (mieluiten alimmaksi paremman ohjauksen saavuttamiseksi). Kiristä ruuvit.

Mitä tehdä, jos sahanauha juuttuu?

Sammuta saha välittömästi ja irrota akku. Älä pakota. Tarkista, onko työkappale kunnolla kiinni ja onko nauha oikein kiristetty. Tarvittaessa löysää nauha ja aseta se uudelleen. Varmista, että leikkuuleveys ei ylitä teknisiä tietoja.

Kuinka puhdistaa ja huoltaa nauhasahaa?

Puhdista suojukset, ilma-aukot ja kotelo kostealla liinalla ja miedolla saippualla. Älä käytä voimakkaita aineita. Tarkista hiiliharjat säännöllisesti. Pitkäaikaista varastointia varten löysää nauha ja öljyä ohjausrullat.

Mitä suojavarusteita suositellaan?

Käytä aina suojalaseja, pölynaamaria ja kuulosuojaimia. Sido pitkät hiukset ja poista korut. Käytä käsineitä nauhaa vaihdettaessa. Varmista, että työkappale on tukevasti kiinnitetty.

Kuinka tulkita akun latausilmaisimen merkkivaloja?

3 merkkivaloa palaa = akku täynnä. 2 tai 1 merkkivalo palaa = jäljellä oleva varaus. 1 vilkkuva = akku tyhjä, ladattava. Kaikki vilkkuvat = lämpötila liian alhainen tai akku viallinen.

Mistä löytää varaosia Einhell TE-MB 18/127 Li -nauhasahaan?

Varaosat (sahanauha, hiiliharjat, akku) ovat saatavilla Einhell-Service.com-sivustolla. Ilmoita laitteen tyyppi, tuotenumero ja osanumero. Korjauksia varten ota yhteyttä huoltopalveluun.

KÄYTTÖOHJE TE-MB 18/127 Li EINHELL

FIN Alkuperäiskäyttöohje Akkukäyttöinen vannesaha

SLO Originalna navodila za uporabo Akumulatorska tračna žaga

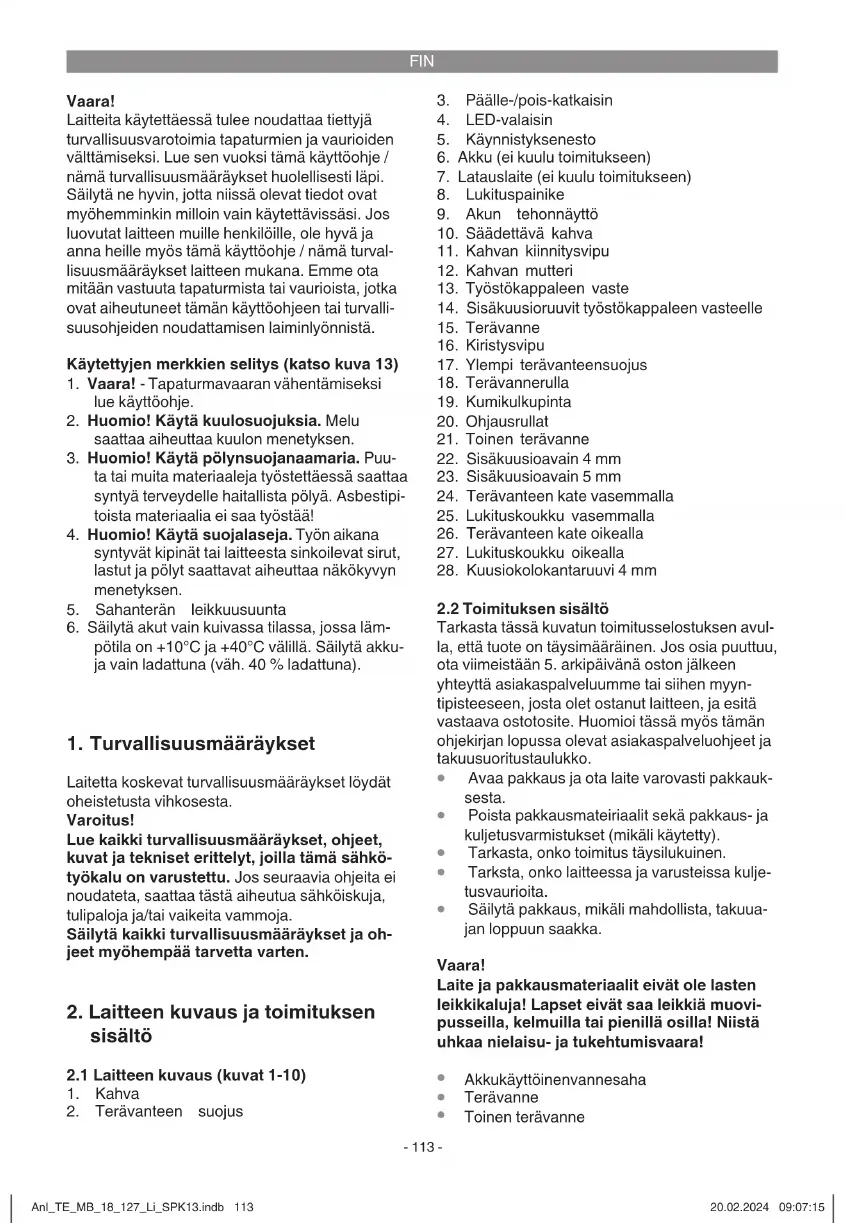

Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turvallisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvallisuusohjeiden noudattamisen laiminlyönnistä.

Käytettyjen merkkien selitys (katso kuva 13)

1. Vaara! - Tapaturmavaaran vähentämiseksi lue käyttöohje.
2. Huomio! Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen.
3. Huomio! Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä terveydelle haitallista pölyä. Asbestipiitoista materiaalia ei saa työstää!
4. Huomio! Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt saattavat aiheuttaa näkökyvyn menetyksen.
5. Sahanterän leikkuusuunta
6. Säilytä akut vain kuivassa tilassa, jossa lämpötila on +10°C ja +40°C välillä. Säilytä akkuja vain ladattuna (väh. 40 % ladattuna).

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta.

Varoitus!

Lue kaikki turvallisuusmääräykset, ohjeet, kuvat ja tekniset erittelyt, joilla tämä sähkötyökalu on varustettu. Jos seuraavia ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja.

Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen sisältö

2.1 Laitteen kuvaus (kuvat 1-10)

1. Kahva

2. Terävanteen suojus

3. Päälle-/pois-katkaisin

4. LED-valaisin
5. Käynnistyksenesto
6. Akku (ei kuulu toimitukseen)
7. Latauslaite (ei kuulu toimitukseen)
8. Lukituspainike
9. Akun tehonnäyttö
10. Säädettävä kahva
11. Kahvan kiinnitysvipu
12. Kahvan mutteri
13. Työstökappaleen vaste
14. Sisäkuusioruuvit työstökappaleen vasteelle
15. Terävanne
16. Kiristysvipu
17. Ylempi terävanteensuojus
18. Terävannerulla
19. Kumikulkupinta
20. Ohjausrullat
21. Toinen terävanne
22. Sisäkuusioavain 4 mm
23. Sisäkuusioavain 5 mm
24. Terävanteen kate vasemmalla
25. Lukituskoukku vasemmalla
26. Terävanteen kate oikealla
27. Lukituskoukku oikealla
28. Kuusiokolokantaruvi 4 mm

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avulla, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyntipisteeeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

• Avaa pakkaus ja ota laite varovasti pakkauksesta.
• Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).
  • Tarkasta, onko toimitus täysilukuinen.
• Tarksta, onko laitteessa ja varusteissa kuljetusvaurioita.
• Säilytä pakkaus, mikäli mahdollista, takuua-jan loppuun saakka.

Vaara!

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

• Akkukäyttöinenvannesaha
• Terävanne
• Toinen terävanne

FIN

• Sisäkuusioavain 4 mm
• Sisäkuusioavain 5 mm
- Alkuperäiskäyttöohje
• Turvallisuusmääräykset

3. Määräysten mukainen käyttö

Akku-vannesaha soveltuu seostamattoman teräksen (esim. rakennusteräksen), ei-rautametalliin (esim. alumiinin), puun ja puunkaltaisten materiaalien leikkaamiseen. Seostettua terästä, karkaistua terästä tai nuorrutettuja metalleja ei saa työstää. Akku-vannesaha ei sovellu poltto-puiden leikkaamiseen. Reaktiivisia tai myrkyllisiä materiaaleja ei saa työstää. Huolehdi siitä, että et ylirasita konetta.

Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän yllittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja.

Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko- illa tai näihin verrattavissa olevissa toimissa.

Yleiset turvallisuusvarotoimet

Käyttäjä on vastuussa siitä, että laite asennetaan ja sitä käytetään asiantuntevasti ja valmistajan antamien määräysten mukaisesti. Mikäli havaitaan sähkömagneettisia häiriöitä, niin käyttäjä on vastuussa niiden poistamisesta edellä kohdassa „Tärkeä ohje sähköliitäntää varten“ mainittuja teknisiä apuvälineitä käyttäen.

Koneessa saa käyttää vain siihen sopivia sahan- teriä. Määräysten mukaisen käytön olennainen osa on myös työturvallisuusmääräysten sekä asennusohjeen ja käyttöoppaassa annettujen käyttöohjeiden noudattaminen.

Konetta käyttävien tai huoltavien henkilöiden tu-lee perehtyä koneeseen ja olla tietoisia mahdollisista vaaratekijöistä. Lisäksi tulee voimassaolevia tapaturmanehkäisymääräyksiä noudattaa mitä tarkimmin. Muita yleisiä työterveydellisiä ja turvallisuusteknisiä säantöjä tulee noudattaa.

Koneeseen tehdyt muutokset sulkevat valmistajan vastuun, myös tästä aiheutuvista vahingoista, kokonaan pois.

Määräysten mukaisesta käytöstä huolimatta ei ti- ettyjä riskitekijöitä voida täysin sulkea pois. Kone- en suunnittelusta ja rakenteesta johtuen saattaa esiintyä seuraavia riskejä:

• Kuulovammat, ellei käytetä tarvittavia kuulosuojuksia.
• Käytettäessä konetta suljetuissa tiloissa syntyy terveydelle vaarallisia puupölypäästöjä.
• Tapaturmanvaara käden sattuessa työkalun suojaamattomaan leikkausalueeseen.
• Loukkaantumisvaara työkalua vaihdettaessa (viiltohaavan vaara).
• Työstökappaleen tai sen palasten poissinkou-tumisen aiheuttamat vaaratilanteet
  • Sormien rusentumisvaara.
  • Takapotkun aiheuttamia vaaratilanteita.
• Työstökappaleen kaatuminen työstökappaleen liian pienen seisontapinnan vuoksi.
• Leikkaustyökaluun koskettamisesta aiheutuvat vaarat.
• Pöly ja sirpaleet voivat aiheuttaa silmävaurioi-ta. Käytä siksi aina suojalaseja tai turvalasei-la varustettuja silmälaseja.
• Pöly on erityisen vaarallista. Jotta vältät pölyn sisäänhengittämisen, tulisi sinun käyttää vastaavaa suojanaamaria.
• Käytä aina moitteetonta, vartalonmukaista suojavaatetusta.
• Pitkät hiukset tulee sitoa kiinni, irralliset korut ottaa pois.
• Kiinnitä leikattava työstökappale aina hyvin paikalleen. Työstökappaleen muodon täytyy olla sellainen, että sen voi kiinnittää turvallisesti paikalleen.

4. Tekniset tiedot

Moottorin virransyöttö: ......18 V tasavirta

Joutokäyntikierrosluku: 240 min ^-1

Sahanterän nopeus: 120 m/min

Terävanne: 1141 x 13 x 0,65 mm

Hammastus hampaita 25,4 mm:n matkalla: ....10/14 ZPZ (hammasta tuumaa kohti)

Leikkausleveys enint.: 127 mm

Leikkauskorkeus enint.: 115 mm

Suojausluokka: ....III /

Paino: n. 6 kg

FIN

Vaara!

Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN 60745 mukaisesti.

Äänen painetaso L _pA 86 dB(A)

Mittausvirhe K _n 3 dB(A)

Äänen tehotaso L _WA 99 dB(A)

Mittausvirhe K_WA 3 dB(A)

Käytä kuulosuojuksia.

Melu saattaa aiheuttaa kuulon menetyksen.

Tärinän kokonaisarvot (vektorisumma kolmesta suunnasta) mitattu standardin EN 60745 mukaisesti.

Kahva

Tärinänpäästöarvo a_t < 2,5 ~m / s^2

Epävarmuus K = 1,5 m/s²

Ilmoitettu tärinän päästöarvo on mitattu normitetun koestusmenetelmän avulla ja se saattaa muuttua, riippuen sähkötyökalun käyttötavasta ja olosuhteista, ja poikkeustapauksissa ylittää annetun arvon.

Annettua tärinänpäästöarvoa voidaan käyttää vertailutarkoituksiin verrattaessa yhtä sähkötyöka-lua toiseen samantyyppiseen työkaluun.

Ilomoitettua tärinänpäästöarvoa voidaan myös käyttää hyväksi laadittaessa päästöjen vaikutuksen alustavaa arviointia.

Rajoita melunpäästöt ja tärinä mahdollisimman vähäisiksi!

• Käytä ainoastaan moitteettomia laitteita.
  • Huolla ja puhdista laite säännöllisesti.
• Sovita työskentelytapasi laitteen mukaiseksi.
• Älä ylikuormita laitetta.
  • Tarkastuta laite aina tarvittaessa.
  • Sammuta laite, kun sitä ei käytetä.

Huomio!

Jäämäriskit

Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty jäämäriski. Tämän sähkötyökalun raken-teesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly-suojanaamaria.

2. kuulovaurioita, ellei käytetä soveliaita kuulosuojaimia.

3. terveydellisiä haittoja, jotka aiheutuvat kädenkäsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti.

5. Ennen käyttöönottoa

Varoitus!

Ota akku aina pois ennen kuin teet laitteeseen säätöjä.

5.1 Yleistä

Ennen käyttöönottoa tulee kaikki suojukset ja turvalaitteet asentaa määräysten mukaisesti paikoilleen.
- Sahanterän tulee voida kulkea vapaasti.
- Varo, ettei jo työstetyssä puumateriaalissa ole vieraita esineitä, kuten esim. nauloja tai ruuveja.
- Ennen kuin painat päälle-/pois-katkaisinta, varmista, että sahanterä on asennettu oikein ja liikkuvat osat kulkevat kevyesti.
- Viite! Molemmat sisäkuusioavaimet (22/23) on sijoitettu säädettävän kahvan (10) sisään (katso kuva 2).
- Viite! Huomaa, että käytetyn terävanteen hammastuksen täytyy olla sopiva leikattavan materiaalin työstämiseen. Erityisen kovia materiaaleja työstettäessä tai jos sahanterän täytyy tarttua erityisen suurella teholla, tulisi hammastus ja siten siis sahanterä vaihtaa.

5.2 Kahvan säätö (kuva 3)

• Säädettävä kahva (10) voidaan kiinnittää tarpeen mukaan eri lukitusasentoihin.
  • Irrota kiristysvipu (11).
• Säädä säädettävä kahva (10) haluttuun asen-toon.
• Lukitse asento kiinnittämällä kiristysvipu (11) jälleen.
  Viite! Kiristysvivun (11) esikiristysvoima on säädettävissä. Pidä tämän tehdäksesi irrotettua kiristysvipua (11) paikallaan ja säädä vastakkaisella puolella olevaa mutteria (12) (myötäpäivään: suurempi kiristysvoima). Tarkasta asento kiinnittämällä kiristysvipu (11) jälleen. Toista tämä menettely, kunnes haluttu kiristysvoima on saatu.

FIN

5.3 Työstökappalevasteen säätö (kuva 4)

• Viite! Työstökappalevaste (13) on toimitettaessa säädettynä ylempään asentoon.
• Viite! Säädä työstökappalevaste (13) alimpaan asentoonsa, täten laajennat ohjauspintaa. Säädä työstökappalevaste vain poikkeustapauksissa korkeampaan asentoon.
• Löysennä molempia sisäkuusioruuveja (14) sisäkuusioavaimella (22) voidaksesi työntää työstökappalevasteen (13) haluttuun asentoon. Kiristä sitten molemmat sisäkuusioruuvit (14) jälleen.

5.4 Ohjeita LED-valaisinta varten (kuva 1)

• Laite on varustettu LED-valaisimella (4) leikkualueen valaisua varten.
• LED-valaisin (4) syttyy automaattisesti palamaan heti kun toimennat päälle-/poiskatkaisimen (3).
• LED-valaisin (4) sammuu automaattisesti pari sekuntia sen jälkeen kun olet päästänyt päälle-/pois-katkaisimen (3) jälleen irti.

5.5 Terävanteen asennus/purkaminen (kuvat 5 - 7)

Varoitus!

Ennen terävanteen asennusta tai purkamista: ota akku pois!

Käytä suojakäsineitä terävannetta vaihdettaessa välttyäksesi viiltohaavoilta!

Asennus:

• Vasemmanpuoleisen terävanteen katteen (24) purkamiseksi löysennä kuusiokoloruuvia (28). Pidä lukituskoukkua (25) painettuna ylös ja työnnä terävanteen kate (24) ulospäin.
• Oikeanpuoleisen terävanteen katteen (26) purkamiseksi löysennä kuusiokoloruuvia (28). Pidä lukituskoukkua (27) painettuna ylös ja työnnä terävanteen kate (26) ulospäin.
• Ennen uuden terävanteen asentamista puhdista johdatusrullat (20) sekä molemmat terävannerullat (18). Huolehdi erityisesti siitä, ettei kumikulkupinnalla (19) ole lastuja.
• Varo! Vahingoittunut kumikulkupinta (19) täytyy vaihtaa välittömästi uuteen.
• Terävanteen asentamiseksi täytyy terävanteen kiristysmekanismin olla avattuna. Avaa kiristysmekanismi kääntämällä kiristysvipua (16) myötäpäivään (katso kuva 6).

• Terävanteen asentamisessa aloita johdatus-rullien (20) alaosasta ja jatka terävannerullien (18) ympäri terävanteen suojuksen (17) yläosaan.

• Varo! Huomioi kulkusuunta, ts. hampaiden leikkuuviistotuksen täytyy näyttää kulkusuuntaan, ts. työstökappalevasteeseen (13) päin. (katso nuoli molemmissa terävannerullissa (18)).

• Varmista, että uusi terävanne (15) kulkee vapaasti johdatusrullissa (20) ja ylemmässä terävanteen suojuksessa (17).
• Kiristä terävanne (15) kääntämällä kiristysvipua (16) vastapäivään.
• Viite! Terävanteen täytyy ensin asettua paikalleen. Käynnistä kone vain lyhyesti ja tarkasta samalla terävanteen kulku. Varmista ennen leikkaamisen aloitusta, että vanne kulkee oikein.
• Pane vasemmanpuoleinen (24) ja oikeanpuoleinen terävanteen kate (26) paikalleen. Varmista, että molemmat lukituskoukut (25, 27) lukittuvat oikein. Kiinnitä molemmat katteet (24, 26) paikalleen kiristämällä kuusiokolokantaruuvit (28) tiukkaan.

Viite! Uuden terävanteen leveyden täytyy olla vähintään yhtä suuri kuin kohdassa 4. Tekniset tiedot määrätään. Terävanteen (15) hampaiden täytyy ulottua johdatusrullien (20) edessä ulkopuolelle (katso kuva 7d). Jos uusi terävanne (15) on liian kapea, niin hampaat vahingoittuvat ja terävanne tylsyy.

Purkaminen:

• Löysennä molempia kuusiokolokantaruuveja (28) ja ota molemmat terävanteen katteet (24, 26) pois.
• Päästä terävanteen (15) kirstys pois kääntämällä kirstysvipua (16) myötäpäivään.
• Varo! Purkamisen aikana kiristys voi laueta äkkinäisesti ja terävanne (15) sinkoutuu pois terävannerullilta (18)!
• Terävanteen purkamisessa aloita terävanteen suojuksen (17) yläosasta ja jatka terävannerullien (18) ympäri johdatusrullien (20) alaosaan.
• Kiinnitä molemmat katteet (24, 26) jälleen paikalleen kiristämällä kuusiokolokantaruvit (28) tiukkaan.

6. Käyttö

6.1 LI-akkusarjan lataaminen (kuvat 8/9)

1. Vedä akkusarja (6) ulos kahvasta painaen samanaikaisesti lukituspainiketta (8) alas.

FIN

1. Tarkasta, että tyyppikilvessä annettu verkkojännite vastaa käytettävissä olevaa verkkojännitettä. Työnnä latauslaitteen (7) verkkopistoke pistorasiaan. Vihreä valodiodi alkaa vilkkua.
2. Työnnä akku latauslaitteeseen.

Kohdasta 10 (latauslaitteen näyttö) löydät taulukon, josta selviävät latauslaitteen valodiodinäytön merkitykset.

Jos akkusarjan lataaminen ei onnistu, ole hyvä ja tarkasta.

• onko pistorasiassa verkkojännitettä.
- ovatko latauskontaktit moitteettomasti yhdessä latauslaitteen kontakteihin.

Jos akkusarjan lataaminen ei vieläkään onnistu, pyydämme toimittamaan

• latauslaitteen ja lataussovittimen
• sekäakkusarjan

tekniseen asiakaspalveluumme.

Pyydämme ottamaan yhteyttä asiakaspalveluumme tai myyntipisteseen, josta laite on ostettu, saadaksesi ohjeet asianmukaista lähettämistä varten.

Huolehdi akkujen tai akkukäyttöisen laitteen lähettämisessä ja hävittämisessä siitä, että ne on pakattu erikseen muovipusseihin, jotta vältetään oikosulut ja tulipalo!

Jotta akkusarjan elinikä olisi mahdollisimman pitkä, tulee se aina ladata riittävän ajoissa. Tämä on joka tapauksessa tarpeen, kun huomaat laitteen tehon heikkenevän. Älä koskaan anna akkusarjan tyhjentyä täysin. Tästä seuraa akkusarjan vahingoittuminen!

6.2 Akun tehonnäyttö (kuva 10 / nro 9)

Paina akun tehonnäytön katkaisinta (a). Akun tehonnäyttö (9) ilmoittaa akun lataustilan 3 valodiodin avulla.

Kaikki 3 valodiodia palavat:

Akku on ladattu täyteen.

2 tai 1 valodiodia palaa

Akussa on vielä riittävästi tehoa.

1 valodiodi vilkkuu:

Akku on tyhjä, lataa akku uudelleen.

Kaikki LED:it vilkkuvat:

Akun lämpötila on liian alhainen. Ota akku pois laitteesta ja anna akun olla päivän verran huoneenlämmössä. Jos virhe esiintyy jälleen, niin akku on tyjhentynyt aivan täysin ja vahingoittunut. Ota akku pois laitteesta. Viallista akkua ei saa enää käyttää tai ladata.

6.3 Päälle-/pois-katkaisin (kuva 11)

• Paina käynnistyksenestoa (5) vapauttaaksesi päälle-/pois-katkaisimen (3).
  • Toimenna päälle-/pois-katkaisin (3).
  Viite! Käynnistyksenesto (5) voidaan päästää irti heti kun päälle-/pois-katkaisin (3) on toimennettu.
• Pysäytä saha päästämällä päälle-/pois-katkaisin (3) jälleen irti.

6.4 Leikkaus käsinohjattuna vannesahana (kuva 12)

• Aseta säädettävän kahvan (10) asento kuten kohdassa 5.2 on selitetty.
• Säädä työstökappalevaste (13) kuten kohdassa 5.3 on selitetty.
• Työstettävä materiaali tulee kiinnittää pitävästi.
• Pitele konetta tukevasti molemmin käsin; yksi käsi kahvassa (1) ja toinen käsi säädettävässä kahvassa (10).
  • Huolehdi turvallisesta asennosta.
• Käynnistä vannesaha kuten kohdassa 6.3 on selitetty.
• Vie vannesahan sahanterä (15) työstökappaleen eteen.
  Laske ensin työstökappalevaste (13) työstökappaleeseen ja kohdista sahanterä leikkaustasoon.
• Vie sitten vannesaha tukevalla otteella pidellen työstökappaleeseen ja aloita leikkaus varovasti.
• Viite! Älä paina sahanterää väkisin materiaaliin! Näin saat mahdollisimman suoran leik-kauksen ja pidennät sahanterän kestoa.
• Älä leikkaa suurempia poikkileikkauksia kuin mitä kohdassa 4. Tekniset tiedot on annettu.
• Varoitus! Jos et voi katkaista työstökappaletta yhdellä leikkauksella, niin uhkaa terävanteen kiinnijuuttumisen sekä takapotkun vaara.

6.5 Kuljetus

• Kuljeta konetta vain nostamalla sitä kahvasta (1) tai säädettävästä kahvasta (10).
• Älä koskaan käytä suojavarusteita käsittelyyn tai kuljetukseen.

FIN

7. Puhdistus, huolto ja varaosatilaus

Vaara!

Irroita verkkopistoke pistorasiasta ennen kaikkia puhdistusstoimia.

7.1 Puhdistus

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina pölystä ja liasta kuin suinki mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla se puhtaaksi vähäpaineisella paineilmalla.
• Suosittelemme laitteen puhdistamista heti joka käytön jälkeen.
• Puhdista laite säännöllisin väliajoin käyttäen kostaea riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisäpuolelle pääse vettä. Veden tunkeutuminen sähkötyökaluun lisää sähköiskun vaaraa.

7.2 Hiiliharjat

Jos kipinöitä syntyy ylettömästi, anna sähköalan ammattihenkilön tarkastaa hiiliharjojen kunto. Vaara! Hiiliharjojen vaihdon saa tehdä vain sähköalan ammattihenkilö.

7.3 Huolto

Laitteen sisäpuolella ei ole mitään huoltoa tarvits- evia osia.

7.4 Varaosatilaus:

Varaosia tilatessasi anna seuraavat tiedot:

• Laitteentyyppi
• Laitteentuotenumero
• Laitteentunnusnumero
• Tarvittavan varaosan varaosanumero.

Ajankohtaiset hinnat ja muut tiedot löydät osoitteesta www.Einhell-Service.com

8. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveista. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspisteseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

9. Säilytys

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauksissaan.

Viite! Terävanteen suojaamiseksi suosittelemme päästämään terävanteen kireyden pois, jos sitä ei käytetä pitempään aikaan (katso 5.5). Lisäksi suosittelemme suojaamaan ohjausrullat (20) mineraaliöljyllä pitemmän varastoinnin ajaksi.

FIN

10. Latauslaitteen näyttö

Näytön tila		Merkitys ja toimenpiteet
Punainen LED	Vihreä LED
Pois Vilkkuu	Käyttövalmiustila	Latauslaite on liitetty sähköverkoon ja valmis käyttöön, latauslaitteessa ei ole akkua
Palaa Pois	Lataaminen	Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löytyvät suoraan latauslaitteesta.Viite! Todelliset latausajat voivat poiketa hieman annetuista latausajoista.Ne ovat riipüuvaiset akun jäljelläolevasta lataustehosta.
Pois Palaa	Akku on ladattu ja valmis käyttöön.Sen jälkeen latauslaite kytkeytyy hellävaraiselle lataukselle, kunnes akku on ladattu aivan täyteen.Jätä tätä varten akku vielä noin 15 minuutin ajaksi latauslaitteeseen.Toimenpide:Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta.
Vilkkuu Pois	Sovitettu lataaminen	Latauslaite on siirtynyt hellävaraiseen lataustilaan.Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen ke-stää pitempään. Mahdollisia syitä ovat:-Akkua ei ole ladattu hyvin pitkään aikaan.-Akun lämpötila ei ole ihannealueella.Toimenpide:Odota, kunnes lataaminen on päättynyt, akkua voidaan tästä huolimatta ladata edelleen.
Vilkkuu Vilkkuu	Häiriö	Lataaminen ei ole mahdollista. Akussa on vika.Toimenpide:Viallista akkua ei saa enää ladata.Ota akku pois latauslaitteesta.
Palaa Palaa	Lämpötilahäiriö	Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä (alle 0^ )Toimenpide:Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä ( n. 20^ ).

FIN

Hävitys

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!

Koskee vain EU maita:

Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat sähkötyökalut sekä EU-direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöstävälliseen kierrätykseen.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.

Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopointi tai muu monistaminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla.

Oikeus teknisiin muutoksiin pidätetään.

FIN

Asiakaspalvelutiedot

Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kumppaneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalvelut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset.

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Laji Esimerkki
Kuluvat osat* Hiiliharjat, Akku
Käyttömateriaali / käyttöosat* Terävanne
Puuttuvat osat

* ei välttämättä kuulu toimitukseen!

Puutteellisuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

• Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?
  Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?
• Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)?
  Kuvaa tätä toimintavirhettä.

FIN

Takuutodistus

Arvoisa asiakas,

Kaikki tuotteemme käyvät läpi tiukan laadunvalvonnan. Mikäli tuote ei kuitenkaan toimi moitteettomasti, ota yhteyttä teknisen asiakaspalveluumme osoitteeseen, joka on ilmoitettu tässä takuukortissa. Voit myös soittaa palvelunumeroomme, joka löytyy einhell.fi sivustolta. Takuuvaatimuksiin sovelletaan seuraavia ehtoja:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia eli luonnollisia henkilötä, jotka eivät käytä tätä tuotetta kaupalliseen tai muhun ammattikäyttöön. Näissä takuuehdoissa säädellään takuun lisäpalveluja, jotka jäljempänä mainittu valmistaja lupaa uusien laitteidensa ostajille lakisääteisen takuun lisäksi. Lisäpalvelut eivät vaikuta lakisääteisiin takuuoiikeuksiin millään tavalla. Takuumme on sinulle maksuton.
2. Takuu kattaa ainoastaan ao. valmistajan uuden tuotteen materiaali- ja valmistusvirheistä johtuvat viat silloin, kun tuote on ostettu Euroopan unionin alueella. Takuu rajoittuu päätöksemmme mukaan tälläisten vikojen korjaamiseen tai laitteen vaihtamiseen uuteen. Huomioithan, että, että laitteitamme ei ole suunniteltu käytettäväksi kaupalliseen toimintaan tai ammattikäyttöön. Takuu ei ole voimassa, jos laitetta on takuuajan aikana käytetty kaupalliseen tai teolliseen toimintaan, ammattikäyttöön tai vastaavaan. Poikkeuksena"Professional" brandin tuotteet, joihin kaupallista toimintaa tai ammattikäyttöä koskevaa rajoitusta ei sovelleta.

3. Takuun ulkopuolelle jäävät:

4. Laitteen vauriot, jotka ovat aiheutuneet asennusohjeiden laiminlyönnistä tai ammattitaidottomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (esim. liitäntä väärään jännitteeseen tai virtaan), huolto- ja turvallisuusmääräysten laiminlyönnistä, laitteen altistumisesta epätavallisille luonnonoloille tai puutteellisesta hoidosta ja huollosta.

5. Laitteen vauriot, jotka ovat aiheutuneet väärästä tai epäasiallisesta käytöstä (esim. laitteen ylikuormitus tai ei-hyväksyttyjen työkalujen tai lisävarusteiden käyttö), vieraiden aineiden (esim. hiekka, kivet tai pöly) joutumisesta laitteeseen, kuljetusvaurioista, liiallisesta voimankäytöstä tai ulkoisista tekijöistä (esim. laitteen putoamisesta aiheutuneet vauriot).

6. Laitteelle tai sen osille aiheutuneet vauriot, jotka johtuvat normaalista käytöstä, normaalista tai muusta luonnollisesta kulumisesta. Esimerkiksi akut ja akkupaketit ovat alttiita luonnolliselle kulumiselle ja ne on rakenteellisesti suunniteltu rajoitetetulle määrälle lataussyklejä. Kulumiseen vaikuttavat haitallisesti erityisesti kuormitusvaatimukset ja latausnopeudet mutta myös altistuminen kuumuudelle, kylmyydelle, tärinälle ja iskuille.

7. Takuuaika on 2 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaatimukset tulee esittää ennen takuuajan päättymistä kahden viikon kuluessa siitä, kun vika on havaittu. Takuuvaatimusten esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei pidennä takuuaikaa eikä takuuaika ala uudelleen alusta vaikka laitteeseen tehtäisiin korjaustöitä tai asennettaisiin uusia varaosia. Tämä koskee myös paikan päällä suoritettavia huoltopalveluita.

8. Takuuvaatimuksen esittämiseksi rekisteröi viallinen laite osoitteessa: www.Einhell-Service.com. Toimita ostokuitti tai muu todiste laitteen ostosta. Ilman asianmukaista ostotositetta tai tyyppikilpeä palautetut laitteet eivät ole oikeutetettuja takuupalveluihin puuttuvan jäljitettävyyden vuoksi. Jos vika kuuluu takuumme piiriin, laite korjataan välittömästi ja palautetaan sinulle tai lähetämme sinulle uuden korvaavan tuotteen.

9. Jos olet vienyt laitteen mukanasi eri EU-maahan kuin mistä olet sen ostanut, tarjoamme takuupalvelut kyseisessä maassa toimivan huoltokumppanin kautta. Jos viet laitteen EU:n ulkopuolelle, takuu ei ole voimassa.

Tarjoamme luonnollisesti mielellämme myös maksullista korjauspalvelua sellaisille vioille, jotka eivät kuulu takuun piiriin tai joille takuu ei ole enää voimassa. Jos haluat hyödyntää tätä palvelua, ota yhteyttä tekniseen asiakaspalveluumme.

Huomioithan tämän takuun rajoitukset, jotka koskevat kuluvia osia, kulutustarvikkeita ja puuttuvia osia, ja jotka on esitetty tämän käyttöohjeen huoltotiedoissa.

Takuupalvelut: Einhell Finland Oy, Haarlankatu 4 E, FIN-33230 Tampere

SLO

Nevarnost!

• Akugalintsaag
• Saelint
  • Lisasaelint
  • Sisekuuskantvõti 4 mm
  • Sisekuuskantvõti 5 mm

EE
