Typ produktu	Bezprzewodowa piła taśmowa
Marka	Einhell
Model	TE-MB 18/127 Li
Zasilanie	18 V prądu stałego (akumulator litowo-jonowy)
Prędkość obrotowa biegu jałowego	240 obr./min
Prędkość taśmy tnącej	120 m/min
Maksymalna szerokość cięcia	127 mm
Maksymalna wysokość cięcia	115 mm
Taśma tnąca	1141 x 13 x 0,65 mm, skok 10/14 zębów na cal
Waga	Około 6 kg
Kategoria ochronności	III
Poziom ciśnienia akustycznego	86 dB(A)
Poziom mocy akustycznej	99 dB(A)
Wibracje (uchwyt)	< 2,5 m/s²
Materiały obrabiane	Stal niestopowa, metale nieżelazne, drewno, materiały drewnopochodne
Główne funkcje	Cięcie prowadzone ręcznie, oświetlenie LED, regulowany uchwyt, ogranicznik przedmiotu
Konserwacja i czyszczenie	Czyścić po użyciu, nie używać agresywnych detergentów, sprawdzać szczotki węglowe
Bezpieczeństwo	Blokada rozruchu, osłona taśmy, wyłącznik, urządzenia ochronne
Części zamienne i naprawialność	Taśma tnąca, szczotki węglowe, akumulator; naprawa przez profesjonalistę
Informacje ogólne	Dostarczany z taśmą tnącą, zapasową taśmą, kluczami imbusowymi 4 i 5 mm, instrukcją obsługi

Często zadawane pytania - TE-MB 18/127 Li EINHELL

Jak wymienić taśmę tnącą w Einhell TE-MB 18/127 Li?

Najpierw wyjmij akumulator. Poluzuj śruby osłon, otwórz napinacz obracając dźwignię napinania zgodnie z ruchem wskazówek zegara. Wymień taśmę zgodnie z kierunkiem cięcia (zęby muszą wskazywać ogranicznik). Dokręć osłony i napnij taśmę obracając dźwignię przeciwnie do ruchu wskazówek zegara. Noś rękawice.

Jaki akumulator jest kompatybilny z piłą taśmową Einhell TE-MB 18/127 Li?

Ta piła działa z akumulatorami litowo-jonowymi z serii Power X-Change firmy Einhell, 18 V. Akumulator nie jest dostarczany w zestawie. Używaj tylko zalecanych akumulatorów Einhell 18 V.

Jak naładować akumulator piły taśmowej?

Włóż akumulator do odpowiedniej ładowarki. Podłącz ładowarkę do gniazdka elektrycznego. Zielona dioda miga podczas ładowania. Gdy dioda świeci światłem stałym, akumulator jest naładowany. Nie dopuszczaj do całkowitego rozładowania akumulatora.

Jakie materiały można ciąć tą piłą taśmową?

Piła nadaje się do cięcia stali niestopowej (stali konstrukcyjnej), metali nieżelaznych, drewna tartego i materiałów drewnopochodnych. Nie używać do stali stopowej, stali hartowanej, drewna opałowego ani materiałów toksycznych.

Jak wyregulować ogranicznik przedmiotu obrabianego?

Poluzuj dwie śruby imbusowe za pomocą klucza imbusowego 4 mm. Przesuń ogranicznik w żądaną pozycję (najlepiej najniższą, aby lepiej prowadzić). Dokręć śruby.

Co zrobić, jeśli taśma tnąca się zablokuje?

Natychmiast wyłącz piłę i wyjmij akumulator. Nie używaj siły. Sprawdź, czy przedmiot jest dobrze zamocowany i czy taśma jest prawidłowo napięta. W razie potrzeby poluzuj taśmę i załóż ją ponownie. Upewnij się, że szerokość cięcia nie przekracza specyfikacji.

Jak czyścić i konserwować piłę taśmową?

Czyść osłony, szczeliny wentylacyjne i obudowę wilgotną szmatką i łagodnym mydłem. Nie używaj agresywnych środków. Regularnie sprawdzaj szczotki węglowe. W przypadku dłuższego przechowywania poluzuj taśmę i nasmaruj rolki prowadzące.

Jakie zalecane są środki bezpieczeństwa?

Zawsze noś okulary ochronne, maskę przeciwpyłową i ochronniki słuchu. Zwiąż długie włosy i zdejmij biżuterię. Używaj rękawic podczas wymiany taśmy. Upewnij się, że przedmiot jest solidnie zamocowany.

Jak interpretować wskaźniki stanu naładowania akumulatora?

3 diody świecące = akumulator pełny. 2 lub 1 dioda świecąca = pozostały ładunek. 1 dioda migająca = akumulator rozładowany, do naładowania. Wszystkie migają = zbyt niska temperatura lub uszkodzony akumulator.

Gdzie znaleźć części zamienne do piły taśmowej Einhell TE-MB 18/127 Li?

Części zamienne (taśma tnąca, szczotki węglowe, akumulator) są dostępne na stronie Einhell-Service.com. Podaj typ urządzenia, numer artykułu i numer części. W przypadku napraw skontaktuj się z serwisem.

INSTRUKCJA OBSŁUGI TE-MB 18/127 Li EINHELL

PL Instrukcją oryginalną Akumulatorowa piła taśmowa

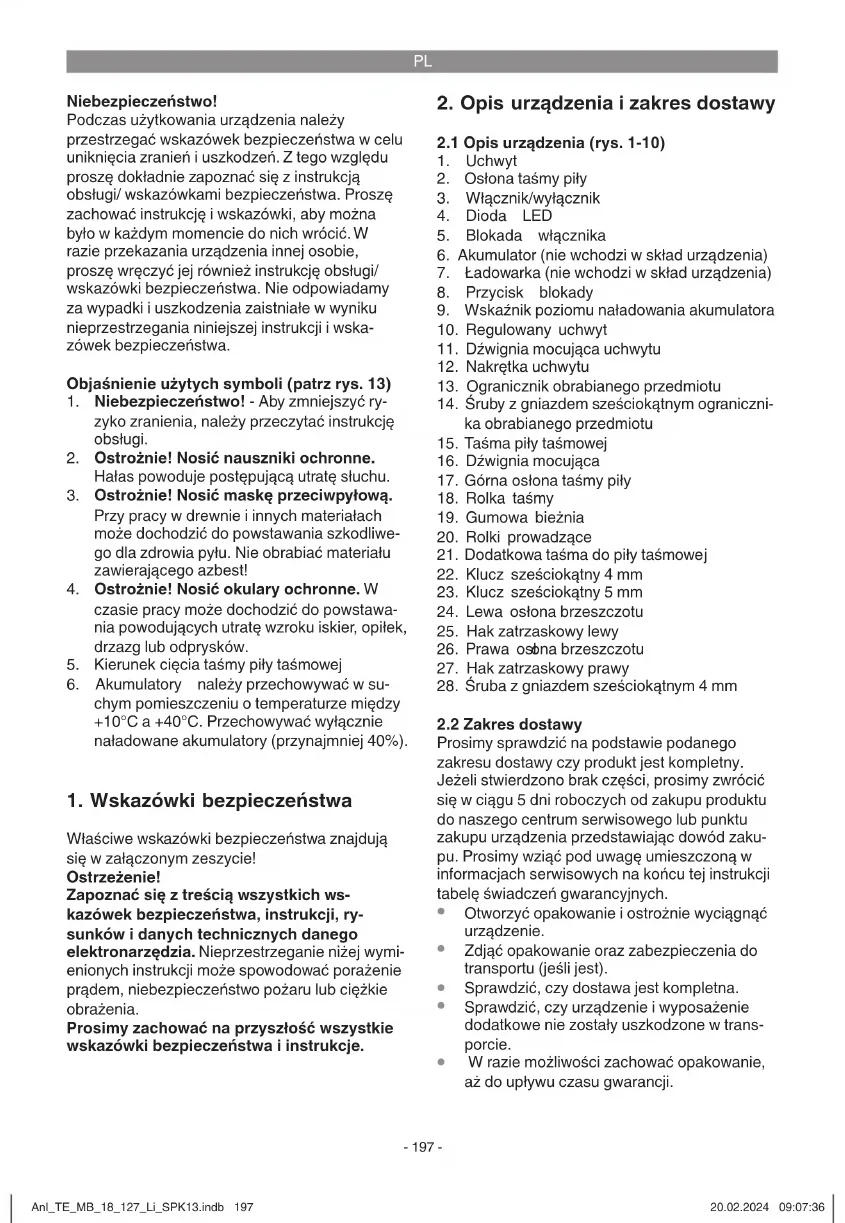

Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wskazówek bezpieczeństwa.

Objaśnienie użytych symboli (patrz rys. 13)

1. Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi.
2. Ostrożnie! Nosić nauszniki ochronne.
   Hałas powoduje postępującą utratę słuchu.
3. Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!
4. Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących utratę wzroku iskier, opiłek, drzazg lub odprysków.
5. Kierunek cięcia taśmy piły taśmowej
6. Akumulatory należy przechowywać w suchym pomieszczeniu o temperaturze między +10°C a +40°C. Przechowywać wyłącznie naładowane akumulatory (przynajmniej 40%).

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie!

Ostrzeżenie!

Zapoznać się z treścią wszystkich ws- kazówek bezpieczeństwa, instrukcji, ry- sunków i danych technicznych danego elektronarzędzia. Nieprzestrzeganie niżej wymi- enionych instrukcji może spowodować porażenie prądem, niebezpieczeństwo pożaru lub ciężkie obrażenia.

Prosimy zachować na przyszłość wszystkie wskazówki bezpieczeństwa i instrukcje.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1-10)

1. Uchwyt
2. Ostona taśmy piły
3. Włącznik/wyłącznik
4. Dioda LED

5. Blokada włącznika

6. Akumulator (nie wchodzi w skład urządzenia)

7. Ładowarka (nie wchodzi w skład urządzenia)

8. Przycisk blokady

9. Wskaźnik poziomu naładowania akumulatora

10. Regulowany uchwyt

11. Dźwignia mocująca uchwytu

12. Nakrętka uchwytu

13. Ogranicznik obrabianego przedmiotu

14. Śruby z gniazdem sześciokątnym ogranicznika obrabianego przedmiotu

15. Taśma piły taśmowej

16. Dźwignia mocująca

17. Górna osłona taśmy piły

18. Rolka taśmy

19. Gumowa bieżnia

20. Rolki prowadzące

21. Dodatkowa taśma do piły taśmowej

22. Klucz sześciokątny 4 mm

23. Klucz sześciokątny 5 mm

24. Lewa osłona brzeszczotu

25. Hak zatrzaskowy lewy

26. Prawa osłna brzeszczotu

27. Hak zatrzaskowy prawy

28. Śruba z gniazdem sześciokątnym 4 mm

2.2 Zakres dostawy

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zakupu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

• Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.
• Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).
• Sprawdzić, czy dostawa jest kompletna.
• Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w transporcie.
• W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji.

PL

Niebezpieczeństwo!

Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z tworzywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

• Akumulatorowa piła taśmowa
• Taśma piły taśmowej
• Dodatkowa taśma do piły taśmowej
- Klucz sześciokątny 4 mm
- Klucz sześciokątny 5 mm
- Instrukcją oryginalną
• Wskazówkibezpieczeństwa

Wolno stosować tylko taśmy pilarskie odpowiednie dla tej maszyny. Do zastosowania zgodnego z przeznaczeniem należy również przestrzeganie wskazówek dotyczących bezpieczeństwa oraz instrukcji montażu i wskazówek eksploatacyjnych w instrukcji obsługi.

Osoby, które obsługują i konserwują urządzenie, muszą się zapoznać z tymi wska-zówkami oraz należy je pouczyć o możliwych niebezpieczeństwach. Poza tym należy jak najdokładniej przestrzegać obowiązujących przepisów w sprawie zapobiegania wypadkom (BHP). Należy stosować się do pozostałych ogólnych zasad z dziedziny medycyny pracy i techniki bezpieczeństwa.

3. Użycie zgodne z przeznaczeniem

Akumulatorowa piła taśmowa nadaje się do cięcia stali niestopowej (np. stali konstrukcyjnej), metali nieżelaznych (np. aluminium), tarcicy i materiałów drewnopodobnych. Stal stopowa, stal hartowana i metale hartowane nie mogą być obrabiane.

Akumulatorowa piła taśmowa nie nadaje się do cięcia drewna opałowego. Zabrania się obróbki reaktywnych lub toksycznych materiałów. Nie przeciązać maszyny.

Urządzenie używać tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent.

Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowego, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

Ogólne środki bezpieczeństwa

Użytkownik odpowiada za prawidłowe, zgodne z zaleceniami producenta zainstalowanie i użytkowanie urządzenia. W przypadku stwierdzenia zakłóceń elektromagnetycznych użytkownik urządzenia odpowiada za ich usunięcie zgodnie z zamieszczonym wyżej punktem „Ważna wskazówka na temat podłączenia do zasilania energią elektryczną”.

Przeróbki dokonane w obrębie maszyny całkowicie wykluczają odpowiedzialność producenta za spowodowane na skutek tego szkody. Również w przypadku zastosowania zgodnego z przeznaczeniem niemożliwe jest całkowite wyeliminowanie określonych czynników ryzyka resztkowego. Ze względu na konstrukcję i budowę maszyny mogą wystąpić następujące zagrożenia:

• Uszkodzenia słuchu w wypadku niestosowania koniecznej ochrony słuchu.
• Szkodliwe dla zdrowia emisje pyłów drzewnych w przypadku wykonywania prac w zamkniętych pomieszczeniach.
• Niebezpieczeństwo wypadku na skutek dotknięcia ręką nieosłoniętego obszaru tnącego elektronarzędzia.
• Niebezpieczeństwo skaleczenia się przy wymianie narzędzia tnącego (rana cięta).
• Zagrożenie ze strony wyrzucanego z urządzenia obrabianego materiału i jego fragmentów.
  • Zmiażdżenie palców.
• Niebezpieczeństwo na skutek odbicia narzędzia.
• Przewrócenie przedmiotu obrabianego z powodu niewystarczającej powierzchni podporowej.
  • Dotknięcie narzędzia tnącego.
• Pył i wióry mogą spowodować obrażenia oczu. Z tego powodu należy zawsze nosić okulary ochronne lub okulary ze szkłami ochronnymi.
• Pył jest źródłem szczególnego zagrożenia. Aby uniknąć wdychania pyłu należy nosić odpowiednią maskę ochronną.
  • Zawsze nosić przylegającą do ciała, nieuszkodzoną odzież ochronną.

PL

• Długie włosy należy związać. Wiszące lub luźne ozdoby i bizuterię należy zdjąć i odłożyć.
• Zawsze mocno zamocować przedmiot, który ma być poddawany obróbce. Przedmiot poddawany obróbce musi mieć kształt, który umożliwiaji jego bezpieczne zamocowanie.

4. Dane techniczne

Napięcie zasilania silnika: .... 18 V DC Prędkość obrotowa biegu jałowego: . 240 obr/min Prędkość taśmy: ....120 m/min Taśma piły taśmowej: .... 1141 x 13 x 0,65 mm Podziałka użebienia - liczba zębów na 25,4mm: . ....10/14 z/cal (zębów na cal) Maks. szerokość cięcia: .... 127 mm Maks. wysokość cięcia: .... 115 mm Klasa ochronności: ....III /. Waga: .... ok. 6 kg

Niebezpieczeństwo!

Hałas i wibracje

Hałas i wibracje zostały zmierzone zgodnie z normą EN 60745.

Poziom ciśnienia akustycznego L_pA .....86 dB(A) Odchylenie K_pA .....3 dB(A) Poziom mocy akustycznej L_wA .....99 dB(A) Odchylenie K_wA .....3 dB(A)

Nosić nauszniki ochronne.

Oddziaływanie hałasu może spowodować utratę słuchu.

Wartości całkowite drgań (suma wektorowa 3 kierunków) mierzone są zgodnie z normą 60745.

Uchwyt

Wartość emisji drgań a_h < 2,5 m/s^2 Odchylenie K = 1,5 m/s ^2

Podana wartość emisji drgań została zmierzona według znormalizowanych procedur i może się zmieniać w zależności od sposobu używania elektronarzędzia, w wyjątkowych przypadkach może wykraczać ponad podaną wartość.

Podana wartość emisji drgań może zostać zastosowana analogicznie do innego elektronarzędzia.

Podana wartość emisji drgań być może używana do wstępnego oszacowania negatywnego oddziaływania.

Ograniczać powstawanie hałasu i wibracji do minimum!

• Używać wyłącznie urządzeń bez uszkodzeń.
  • Regularnie czyścić urządzenie.
• Dopasować własny sposób pracy do urządzenia.
• Nie przeciązać urządzenia.
  • W razie potrzeby kontrolować urządzenie.
• Nie włączać urządzenia, jeśli nie będzie używane.

Ostrożnie!

Pozostałe zagrożenia

Także w przypadku, gdy to elektronarzędzie będzie obsługiwane zgodnie z instrukcją, zawsze zachodzi ryzyko powstawania zagrożenia. W zależności od budowy i sposobu wykonania tego elektronarzędzia mogą pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowania odpowiedniej maski przeciwpyłowej.
2. Uszkodzenia słuchu, w przypadku nie stosowania odpowiednich nauszników ochronnych.
3. Negatywny wpływ na zdrowie, w wyniku drgań ramion i dłoni, w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez przeglądów.

5. Przed uruchomieniem

Ostrzeżenie!

Przed wykonywaniem ustawień na urządzeniu należy zawsze najpierw wyłąć akumulator z urządzenia.

5.1 Informacje ogólne

• Przed uruchomieniem urządzenia należy prawidłowo zamontować osłony i elementy zabezpieczające.
  Taśma piły taśmowej musi móc się swobodnie poruszać.
• W przypadku obrobionego wcześniej drewna uważać na ciała obce, np.: gwoździe, wkręty itd.
• Przed naciśnięciem włącznika/wyłącznika upewnić się, czy taśma piły taśmowej jest właściwie zamontowana i czy części ruchome poruszają się bez przeszkód.

PL

• Wskazówka! Obydwa klucze sześciokątne (22/23) są schowane w regulowanym uchwycie (10) (patrz rys. 2).
• Wskazówka! Należy pamiętać o tym, że uzebienie użytej taśmy do piły musi być dobrane do rodzaju ciętego materiału. Do szczególnie twardych materiałów lub gdy konieczne jest użycie szczególnie dużej grubości zęba taśmy należy zmienić uzebienie i tym samym taśmę do piły.

5.2 Regulacja uchwytu (rys. 3)

• Regulowany uchwyt (10) można zamocować w różnych położeniach odpowiednio do potrzeb.
  • Poluzować dźwignię mocującą (11).
• Ustawić regulowany uchwyt (10) w żądanym położeniu.
• Zablokować go w tym położeniu dociskając z powrotem dźwignię mocującą (11).
• Wskazówka! Istnieje możliwość ustawienia wstępnej siła mocowania dźwigni mocującej (11). W tym celu przytrzymać otwartą dźwignię mocującą (11) i przekręcić nakrętkę (12) znajdującą się po przeciwnej stronie (w kierunku zgodnym z ruchem wskazówek zegara: większa siła mocowania). Docisnąć z powrotem dźwignię mocującą (12), aby sprawdzić ustawienie. Powtórzyć tą czynność aż do uzyskania żądanej siły mocowania.

5.3 Regulacja ogranicznika obrabianego przedmiotu (rys. 4)

• Wskazówka! Urządzenie dostarczane jest z ogranicznikiem obrabianego przedmiotu (13) ustawionym w najwyższym położeniu.
• Wskazówka! Ustawić ogranicznik obrabianego przedmiotu (13) na najniższe położenie, aby zwiększyć w ten sposób powierzchnię, po której prowadzony jest obrabiany przedmiot. Ogranicznik obrabianego przedmiotu należy ustawić w wyższym położeniu tylko w wyjątkowych sytuacjach.
• Kluczem sześciokątnym (22) połuzować obie śruby z gniazdem sześciokątnym (14), aby móc przesunąć ogranicznik obrabian- ego przedmiotu (13) na żądane położenie. Następnie z powrotem dokręcić obie śruby z gniazdem sześciokątnym (14).

5.4 Wskazówki odnośnie pracy z lampą LED (rys. 1)

• Urządzenie jest wyposażone w lampę LED (4), która służy do oświetlania obszaru cięcia.
• Lampa LED (4) włącza się automatycznie po naciśnięciu włącznika/wyłącznika (3).
• Lampa LED (4) wyłącza się automatycznie kilka sekund po zwolnieniu włącznika/wyłącznika (3).

5.5 Montaż/demontaż taśmy piły taśmowej (rys. 5–7)

Ostrzeżenie!

Przed montażem i demontażem piły taśmowej: Wyjąć akumulator!

Aby zapobiec obrażeniom, podczas wymiany taśmy piły nosić rękawice!

Montaż:

• Aby zdjąć lewą osłone brzeszczotu (24), poluzować śrubę z gniazdem sześciokątnym (28). Z hakiem blokującym (25) wciśniętym do góry wysunąć osłone tarczy tnącej (24) na zewnątrz.
• Aby zdjąć prawą osłonę brzeszczotu (26), poluzować śrubę z gniazdem sześciokątnym (28). Z hakiem blokującym (27) wciśniętym do góry wysunąć osłonę tarczy tnącej (26) na zewnątrz.
• Przed przystąpieniem do montażu nowej taśmy piły należy oczyścić rolki prowadzące (20) oraz obydwie rolki taśmy (18). W szczególności należy zwrócić uwagę na to, aby na gumowej bieżni (19) nie było wiórów ani opiłków.
• Ostrożnie! Jeżeli gumowa bieżnia (19) jest uszkodzona, musi natychmiast zostać wymieniona na nową.
• Mechanizm napinający tarczy tnącej musi zostać otwarty przed zamontowaniem tarczy tnącej. Otworzyć mechanizm napinający, obracając dźwignię napinającą (16) zgodnie z ruchem wskazówek zegara (patrz rys. 6).
• Aby wymontować taśmę piły taśmowej, rozpocząć od górnej części osłony taśmy piły (20) i kontynuować zdejmowanie taśmy wokół rolek taśmy (18) do górnej części osłony piły taśmowej (17).
• Ostrożnie! Uważać na poprawny kierunek obrotów – skośna powierzchnia tnąca uzebienia musi być skierowana w kierunku biegu, tzn. do ogranicznika obrabianego przedmiotu (13). (patrz strzałka na obydwu rolkach taśmy (18)).

PL

• Upewnić się, że nowa taśma (15) może się swobodnie poruszać na rolkach prowadzących (20) i w górnej osłonie piły taśmowej (17).
• Przekręcając dźwignię mocującą (16) w kierunku przeciwnym do ruchu wskazówek zegara, naciągnąć taśmę piły (15).
• Wskazówka! Taśma piły taśmowej musi się najpierw dotrzeć. Należy krótko uruchomić maszynę i sprawdzić bieg taśmy piły. Przed rozpoczęciem cięcia sprawdzić poprawność biegu taśmy.
  Założyć ponownie lewą (24) i prawą ostonę taśmy piły (26). Upewnić się, że oba haki blokujące (25, 27) zatrazsnęły się poprawnie. Ustalić obie ostony (24, 26) poprzez przykręcenie śrub z gniazdem sześciokątnym (28).

Wskazówka! Szerokość nowej taśmy musi być co najmniej taka jak podana w rozdziale 4. Dane techniczne. Zęby taśmy (15) muszą wystawać przed rolki prowadzące (20) (patrz rys. 7d). Jeżeli nowa taśma piły (15) będzie za wąska, spowoduje to uszkodzenie zębów i stępienie taśmy piły taśmowej.

Demontaż:

• Poluzować obie śruby z gniazdem sześciokątnym (28) i zdjąć obie ostony taśmy piły (24, 26).
• Przekręcić dźwignię mocującą (16) w kierunku zgodnym z ruchem wskazówek zegara, aby w ten sposób zmniejszyć naciąg taśmy (15).
• Ostrożnie! Podczas wymontowywania taśmy naciąg taśmy może się gwałtownie zmniejszyć i taśma piły (15) może wówczas zeskoczyć wówczas z rolek taśmy (18).
• Aby wyjąć taśmę piły, rozpocząć od górnej części osłony taśmy piły (17) i kontynuować zdejmowanie taśmy wokół rolek taśmy (18) aż do rolek prowadzących (20).
• Ustalić obie ostony taśmy piły (24, 26) poprzez przykręcenie śrub z gniazdem sześciokątnym (28).

6. Obstuga

6.1 Ładowanie akumulatora litowego (rys. 8/9)

1. Przyciskając w dół przycisk blokady (8) wyciągnąć akumulator (6) z rączki urządzenia.

2. Sprawdzić, czy napięcie na tabliczce znamionowej ładowarki jest zgodne z napięciem sieciowym. Włożyć wtyczkę zasilania ładowarki (7) do gniazdka. Zielona dioda LED zaczyna migać.

3. Nasunąć akumulator na ładowarkę.

W tabeli w punkcie 10 (Wskazania diod na ładowarce) objaśniono znaczenie wskazań diod na ładowarce.

Jeśli ładowanie akumulatora nie jest możliwe, proszę sprawdzić:

• czy jest napięcie w gniazdku
- czy styk z kontaktem ładowarki jest prawidłowy.

Jeśli ładowanie akumulatora nadal nie jest możliwe, prosimy przesłać na adres naszego serwisu obsługi klientów

• ładowarkę i adapter ładowania

- oraz akumulator.

Aby zapewnić odpowiednią przesyłkę urządzenia, prosimy skontaktować się z naszym serwisem obsługi klienta lub punktem sprzedaży, w którym nabyto urządzenie.

Przy wysyłce lub utylizacji akumulatorów lub urządzeń akumulatorowych zwracać uwagę na to, aby były pojedynczo zapakowane w plastikowy worek, aby uniknąć zwarcia i pożaru!

Odpowiednie i regularne ładowanie akumulatora zapewnia jego długą żywotność. Ładowanie jest konieczne, jeśli stwierdzi się, że moc urządzenia się zmniejsza. Nie rozładowywać całkowicie akumulatora. Prowadzi to do uszkodzenia akumulatora!

6.2 Wskaźnik poziomu naładowania akumulatora (rys. 10 / poz. 9)

Przycisnąć przełącznik wskaźnika poziomu naładowania akumulatora (a).. Wskaźnik poziomu naładowania akumulatora (9) sygnalizuje stan naładowania akumulatora za pomocą 3 diod LED.

Wszystkie 3 diody LED się świecą:

Akumulator jest całkowicie naładowany.

Świecą się 1 lub 2 diody LED:

Wystarczający do pracy poziom naładowania akumulatora.

PL

1 dioda LED miga:

Akumulator jest rozładowany, należy naładować akumulator.

Wszystkie diody LED migają:

Temperatura akumulatora poniżej wartości minimalnej. Odłączyć akumulator od ładowarki i pozostawić go na jeden dzień w temperaturze pokojowej. Jeżeli błąd się powtórzy, oznacza to, że akumulator został głęboko rozładowany i jest uszkodzony. Wyjąć akumulator z urządzenia. Zabrania się używania lub ładowania uszkodzonych akumulatorów.

6.3 Włącznik/wyłącznik (rys. 11)

• Nacisnąć blokadę włącznika (5), aby zwolnić blokadę włącznika/wyłącznika (3).
  • Nacisnąć włącznik/wyłącznik (3).
• Wskazówka! Po naciśnięciu włącznika/ wyłącznika (3) można puścić blokadę włącznika (5).
• Aby wyłączyć piłę taśmową, należy z powrotem zwolnić włącznik/wyłącznik (3).

6.4 Wykonywanie cięć w trybie ręcznego prowadzenia piły taśmowej (rys. 12)

- Ustawić regulowany uchwyt (10) tak jak opisano w punkcie 5.2.

- Ustawić ogranicznik obrabianego przedmiotu (13) tak jak opisano w punkcie 5.3.

- Obrabiany przedmiot musi być bezpiecznie zamocowany.

- Maszynę należy trzymać pewnie oburącz, przy czym jedna ręka powinna znajdować się na uchwycie (1), a druga ręka na regulowanym uchwycie (10).

• Stać w pewnej i bezpiecznej pozycji.

Włączyć piłę taśmową tak jak opisano w punkcie 6.3.

- Ustawić piłę taśmową w takim położeniu, aby taśma piły (15) znajdowała się przed obrabianym przedmiotem.

- Najpierw przyłożyć ogranicznik obrabianego przedmiotu (13) do obrabianego przedmiotu i ustawić taśmę piły w jednej linii z płaszczyzną rzazu.

- Następnie trzymając piłę pewnym chwytem przybliżyć piłę taśmową do obrabianego przedmiotu i ostrożnie naciąć.

- Wskazówka! Nigdy nie wywierać za dużego nacisku na taśmę piły taśmowej! Pozwala to uzyskać prostą linię rzazu i wydłuża czas pracy taśmy piły taśmowej.

• Nigdy nie ciąć przedmiotów o przekroju większym niż podany w punkcie 4. Dane techniczne
• Ostrzeżenie! Jeżeli nie uda się przeciąć przedmiotu jednym ruchem istnieje niebezpieczeństwo zaklinowania się taśmy piły i niebezpieczeństwo odbicia.

6.5 Transport

- Podczas transportu maszyny należy podnosić i przenosić ją trzymając wyłącznie za uchwyt (1) lub regulowany uchwyt (10).

- Nie stosować urządzeń zabezpieczających jako uchwytów podczas przestawiania, przenoszenia lub transportu urządzenia.

7. Czyszczenie, konserwacja i zamawianie części zamiennych

Niebezpieczeństwo!

Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem wyciągnąć wtyczkę z gniazdka.

7.1 Czyszczenie

• Urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika powinny być w miarę możliwości zawsze wolne od pytu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Zalecasię czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Wniknięcie wody do urządzenia podwyższa ryzyko porażenia prądem.

7.2 Szczotki węglowe

W razie nadmiernego iskrzenia proszę sprawdzić stan szczotek węglowych przez elektryka. Niebezpieczeństwo! Wymiany szczotek węglowych dokonywać może jedynie elektryk.

7.3 Konserwacja

We wnętrzu urządzenia nie ma części wymagających konserwacji.

PL

7.4 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

• Typurządzenia
  • Numerartykułu urządzenia
  • Numer identyfikacyjny urządzenia
• Numerczęści zamiennej

Aktualne ceny artykułów i informacje znajdują się na stronie: www.Einhell-Service.com

8. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie transportu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

9. Przechowywanie

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30°C. Przechowywać urządzenie w oryginalnym opakowaniu.

Wskazówka! Jeśli urządzenie ma być nie używane przez dłuższy czas, w celu ochrony taśmę pilarską zaleca się, zmniejszyć naciąg taśmy (patrz punkt 5.5). Oprócz tego przed dłuższym składowaniem urządzenia zalecamy dla ochrony rolek prowadzących (20) posmarować je olejem mineralnym.

PL

10. Wskazania diod na ładowarce

Stan diod		Znaczenie i postępowanie
Czerwona dioda LED	Zielona di- oda LED
nie świeci się	miga Stan gotowościŁadowarka podłączona jest do sieci i znajduje się w stanie gotowości.Brak akumulatora w ładowarce.
świeci się	nie świeci się	ŁadowanieTrwa ładowanie akumulatora w przyspieszonym trybie. Informacje odnośnie czasu ładowania znajdują na ładowarce.Wskazówka! W zależności od aktualnego poziomu naładowania akumula-tora faktyczny czas ładowania może odbiegać od podanego.
nie świeci się	świeci się	Akumulator jest naładowany i jest gotowy do użytku.Następnie ładowarka przełącza się automatycznie na proces ładowania ochronnego, który trwa aż do całkowitego naładowania akumulatora.Aby akumulator się całkowicie naładował należy pozostawić go na ok. 15 minut dłużej na ładowarce.Postępowanie:Wyjąć akumulator z ładowarki. Odłączyć ładowarkę od zasilania.
miga nie świeci się		Ładowanie adaptacyjneŁadowarka pracuje w trybie ładowania ochronnego.Z przyczyn bezpieczeństwa proces ładowania akumulatora jest wolniejszy i trwa dłużej niż podany czas. Może to wystąpić z następujących przyczyn:- Od ostatniego ładowania akumulatora upłynęło bardzo dużo czasu.- Temperatura akumulatora wykracza poza zalecany zakres.Postępowanie:Mimo to dalsze ładowanie akumulatora jest możliwe; zaczekać, aż zakończy się proces ładowania.
miga miga Błąd		Nie jest możliwe naładowania akumulatora. Akumulator jest uszkodzony.Postępowanie:Zabrania się ładowania uszkodzonych akumulatorów.Wyjąć akumulator z ładowarki.
świeci się	świeci się	Nieprawidłowa temperaturaTemperatura akumulatora jest za wysoka (np. pod wpływem bezpośredniego promieniowania słonecznego) lub za niska (poniżej 0^ C)Postępowanie:Wyjąć akumulator z ładowarki i pozostawić go na jeden dzień w tempera-turze pokojowej (ok. 20^ C).

PL

Symbol przekreślonego kołowego kontenera na odpady jest symbolem selektywnego zbierania odpadów. Zużyty sprzęt: elektronarzędzia, akumulatory, osprzęt i opakowania, nie można umieszczać łącznie z innymi odpadami. Symbol ten oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r. Jednocześnie informujemy, że: 1) na terenie RP istnieje system zbierania, w tym zwrotu, zużytego sprzętu – w tym punkty selektywnej zbiórki i/lub lokalne punkty zbiórki, sklepy czy inne punkty sprzedaży sprzętu. Szczegółową informację uzyskasz u swojego sprzedawcy; 2) każde gospodarstwo domowe spełnia istotną rolę w przyczynia-niu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu; 3) do produkcji sprzętu użyto niebezpiecznych: substancji, mieszanin oraz części składowych, które mogą powodować potencjalne, niebezpieczne skutki dla środowiska i zdrowia ludzi, dlatego też konieczne jest prawidłowe użytkowanie sprzętu oraz jego recykling.

Należy pamiętać o tym, aby przed oddaniem urządzenia do utylizacji wyjąć z niego akumulatory i elementy oświetleniowe (np. żarówkę).

Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, nawet we fragmentach dopuszczalne jest tylko za wyrażną zgodą firmy Einhell Germany AG.

Zmiany techniczne zastrzeżone.

PL

Informacje serwisowe

Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfikacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfikacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zamiennych i zużywalnych oraz materiałów eksploatacyjnych.

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne.

Kategoria Przykład
Części zużywające się*	Szczotki węglowe, Akumulator
Materiał eksploatacyjny/części eksploatacyjne*	Taśma piły taśmowej
Brakujące części

* nie zawsze wchodzą w zakres dostawy!

W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.Einhell-Service.com. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

• Czy urządzenie na początku działało czy też było uszkodzone od samego początku?
- Czy przed wystąpieniem usterki zwrócić i Państwo uwagę na coś szczególnego (oznaki przed usterką)?
- Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu.

PL

Certyfi kat gwarancji

Szanowny kliencie, szanowna klientko!

Nasze produkty podlegają surowej kontroli jakości. Jeżeli pomimo tego stwierdzą Państwo usterki w funkcjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fizycznych, które nie używają tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia wymienionego niżej producenta wynikające z błędów w produkcji urządzenia lub w materiale, o ile urządzenie zostało nabyte na terenie Unii Europejskiej i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruwane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonalnym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc. W przypadku artykułów należących do linii wyrobów „Professional“ powyższe wykluczenie odnośnie użytkowania w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonalnym nie ma zastosowania.

3. Gwarancji nie podlegają :

4. szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowego lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia.

5. szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia).
   uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia. Przykładowo akumulatory podlegają naturalnemu zużyciu i odpowiednio do ich budowy zdolne są do ograniczonej liczby cykli. Negatywny wpływ na zużycie mają obciążenia, którym są one poddawane, prędkość ładowania oraz eksponowanie ich na działanie wysokich bądź niskich temperatur, wibracji i uderzeń.

6. Okres gwarancji wynosi 2 lata licząc od dnia kupna urządzenia. Roszczenia gwarancyjne winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

7. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na następującej stronie: www.Einhell-Service.com. Proszę mieć przygotowany rachunek lub inny dokument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabliczki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie.

8. Jeżeli urządzenie zostało przewiezione do innego państwa Unii Europejskiej niż państwo, w którym je nabyto, wówczas świadczenie gwarancyjne zostanie udzielone przez lokalnego partnera serwisowego. Roszczenie z tytułu gwarancji nie przysługuje, jeżeli urządzenie zostało wywiezione poza teren Unii Europejskiej.

Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją bądź po jej upływie za zwrotem kosztów. W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instrukcji obsługi.

Gwarant/ Ustuga: Einhell Polska sp. Z.o.o.ul. Wymysłowskiego 1, PL-55-080 Nowa Wieś Wrocławska

TR

Tehlike!
