| Rodzaj produktu | Piła stołowa |
| Model | TK 1000200 |
| Marka | Einhell |
| Napięcie zasilania | 230 V ~ 50 Hz |
| Moc | 1000 W |
| Prędkość obrotowa bez obciążenia | 2950 obr/min |
| Średnica ostrza | 205 mm |
| Otwór ostrza | 16 mm |
| Grubość ostrza | 2,5 mm |
| Liczba zębów | 20 |
| Wymiary stołu (bez przedłużenia) | 515 x 400 mm |
| Przedłużenie stołu | 515 x 170 mm |
| Maksymalna wysokość cięcia pod kątem 90° | 45 mm |
| Maksymalna wysokość cięcia pod kątem 45° | 27 mm |
| Zakres regulacji wysokości | 0 – 45 mm |
| Nachylenie ostrza | 0° – 45° |
| Przyłącze odsysania | Ø 35 mm |
| Tryb pracy | S3 40 % (10 min) |
| Poziom ciśnienia akustycznego (bez obciążenia) | 106,3 dB(A) |
| Poziom ciśnienia akustycznego (pod obciążeniem) | 86,8 dB(A) |
| Poziom mocy akustycznej (bez obciążenia) | 119,3 dB(A) |
| Poziom mocy akustycznej (pod obciążeniem) | 99,8 dB(A) |
| Gwarancja | 24 miesiące |
| Konserwacja | Regularne czyszczenie sprężonym powietrzem lub szmatką; unikać środków żrących |
| Bezpieczeństwo | Wyłącznik bezpieczeństwa zapobiegający ponownemu załączeniu, osłona ochronna, klin rozszczepiający, popychacz |
| Części zamienne | Numery referencyjne dostępne w instrukcji (np. ostrze 4502039, osłona 434063001) |
Często zadawane pytania - TK 1000200 EINHELL
Pytania użytkowników dotyczące TK 1000200 EINHELL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Piła elektryczna w formacie PDF za darmo! Znajdź swoją instrukcję TK 1000200 - EINHELL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. TK 1000200 marki EINHELL.
INSTRUKCJA OBSŁUGI TK 1000200 EINHELL
D Bedienungsanleitung Tischkreissäge
GB Operating Instructions Bench-Type Circular Saw
F Mode d'emploi
Scie circulaire à table de menuisier
NL Gebruiksaanwijzing Tafelcirkelzaag
E Manual de instrucciones Sierra circular de mesa
P Manual de operação Serra circular de mesa
⑤ Bruksanvisning Bordcirkelsåg
FIN Käyttöohje
Pöytäpyörösaha
N Brukerveiledning Bordsirkelsag
PL Instrukcja obsługi
Stołowa pilarka tarczowa
① Istruzioni per l'uso della Sega circolare da banco.
HHasználati utasítás asztali körfúrész
CE
PL Przed montażem i uruchomieniem prosimy o uważne przeczytanie instrukcji obsługi
PLProsimy rozłożyć instrukcję na stronach 2-3

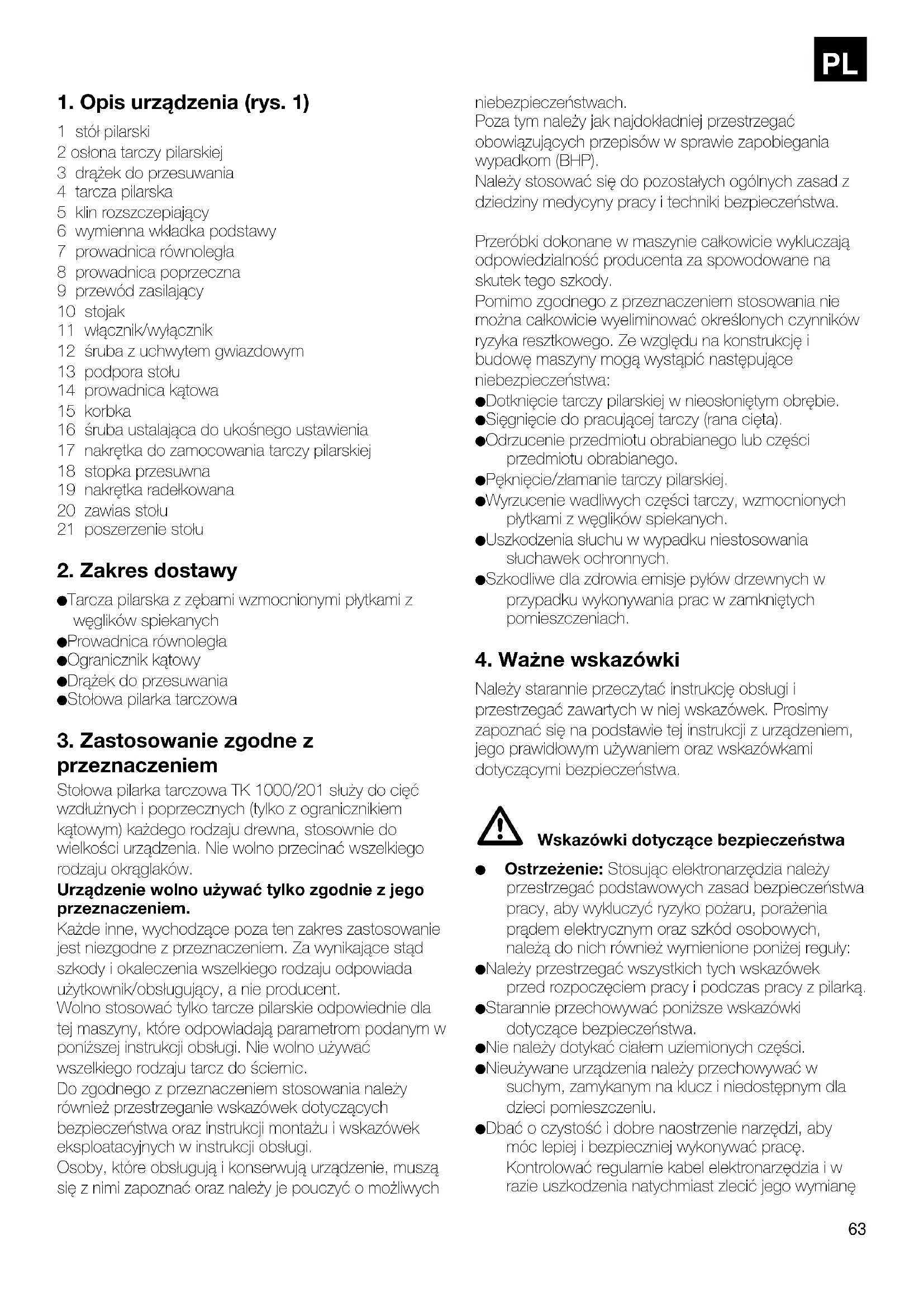

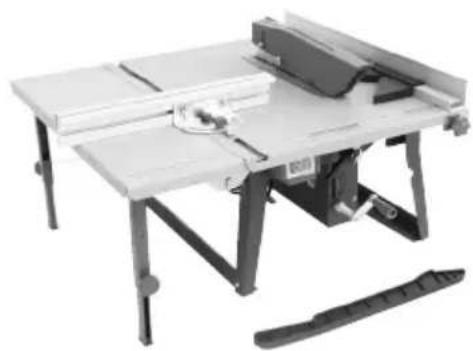

1. Opis urządzenia (rys. 1)
1 stół pilarski
2 osłona tarczy pilarskiej
3 drążek do przesuwania
4 tarcza pilarska
5 klin rozszczepiający
6 wymienna wkładka podstawy
7 prowadnica równoległa
8 prowadnica poprzeczna
9 przewód zasilający
10 stojak
11 włącznik/wyłącznik
12 śruba z uchwymtem gwiazdowym
13 podpora stolu
14 prowadnica kątowa
15 korbka
16 śruba ustalająca do ukośnego ustawienia.
17 nakrętka do zamocowania tarczy pilarskiej
18 stopka przesuwna
19 nakrętka radełkowana
20 zawias stołu
21 poszerzenie stołu
2. Zakres dostawy
●Tarcza pilarska z zębami wzmocnionymi płytkami z węglików spiekanych
●Prowadnica równoległa
●Ogranicznik kątowy
●Drażek do przesuwania
●Stołowa pilarka tarczowa
3. Zastosowanie zgodne z przeznaczeniem
Stołowa pilarka tarczowa TK 1000/201 służy do cięć wzdłużnych i poprzecznych (tylko z ogranicznikiem kątowym) każdego rodzaju drewna, stosownie do wielkości urządzenia. Nie wolno przecinać wszelkiego rodzaju okrąglaków.
Urządzenie wolno używać tylko zgodnie z jego przeznaczeniem.
Każde inne, wychodzące poza ten zakres zastosowanie jest niezgodne z przeznaczeniem. Za wynikające stąd szkody i okaleczenia wszelkiego rodzaju odpowiada użytkownik/obsługujący, a nie producent. Wolno stosować tylko tarcze pilarskie odpowiednie dla tej maszyny, które odpowiadają parametrom podanym w poniższej instrukcji obsługi. Nie wolno używać wszelkiego rodzaju tarcz do ściemic.
Do zgodnego z przeznaczeniem stosowania należy również przestrzeganie wskazówek dotyczących bezpieczeństwa oraz instrukcji montażu i wskazówek eksploatacyjnych w instrukcji obsługi.
Osoby, które obsługują i konserwują urządzenie, muszą się z nimi zapoznać oraz należy je pouczyć o możliwych niebezpieczeństwach.
Poza tym należy jak najdokładniej przestrzegać obowiązujących przepisów w sprawie zapobiegania wypadkom (BHP).
Należy stosować się do pozostałych ogólnych zasad z dziedziny medycyny pracy i techniki bezpieczeństwa.
Przeróbki dokonane w maszynie całkowicie wykluczają odpowiedzialność producenta za spowodowane na skutek tego szkody.
Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na konstrukcję i budowę maszyny mogą wystąpić następujące niebezpieczeństwa:
- Dotknięcie tarczy pilarskiej w nieosłoniętym obrębie.
- Siegnięcie do pracującej tarczy (rana cięta).
- Odrzucenie przedmiotu obrabianego lub części przedmiotu obrabianego.
●Pęknięcie/złamanie tarczy pilarskiej.
●Wyrzucenie wadliwych części tarczy, wzmocnionych płytkami z węglików spiekanych.
●Uszkodzenia słuchu w wypadku niestosowania słuchawek ochronnych. - Szkodliwe dla zdrowia emisje pyłów drzewnych w przypadku wykonywania prac w zamkniętych pomieszczeniach.
4. Ważne wskazówki
Należy starannie przeczytać instrukcję obsługi i przestrzegać zawartych w niej wskazówek. Prosimy zapoznać się na podstawie tej instrukcji z urządzeniem, jego prawidłowym używaniem oraz wskazówkami dotyczącymi bezpieczeństwa.
Wskazówki dotyczące bezpieczeństwa
- Ostrzeżenie: Stosując elektronarzędzia należy przestrzegać podstawowych zasad bezpieczeństwa pracy, aby wykluczyć ryzyko pożaru, porażenia prądem elektrycznym oraz szkód osobowych, należą do nich również wymienione poniżej reguły:
●Należy przestrzegać wszystkich tych wskazówek przed rozpoczęciem pracy i podczas pracy z pilarką. - Starannie przechowywać poniższe wskazówki dotyczące bezpieczeństwa.
●Nie należy dotykać ciałem uziemionych części.
●Nieużywane urządzenia należy przechowywać w suchym, zamykanym na klucz i niedostępnym dla dzieci pomieszczeniu. - Dbać o czystość i dobre naostrzenie narzędzi, aby móc lepiej i bezpieczniej wykonywać pracę. Kontrolować regulamie kabel elektronarzędzia i w razie uszkodzenia natychmiast zlecić jego wymianę
PL
uprawnionemu elektrykowi.
- Kontrolować regularnie przedłużacze i natychmiast je wymienić, jeżeli zostaną uszkodzone.
●Na wolnym powietrzu wolno stosować tylko dopuszczone do tego i odpowiednio oznaczone przedłużacze.
- Koncentrować się na wykonywanej pracy. Przy pracy zachować rozsądek. Nie używać elektronarzędzia, jeżeli jest się zmęczonym.
- Nie używać elektronarzędzi, jeżeli nie działa ich włącznik/wyłącznik.
- Ostrzeżenie! Używanie innych narzędzi lub wyposażenia dodatkowego może oznaczać niebezpieczeństwo obrażeń użytkownika.
●Wyciągnąć z gniazdka wtyczkę kabla zasilającego przy wykonywaniu wszelkich prac nastawczych i konserwacyjnych.
- Przekazać wskazówki dotyczące bezpieczeństwa wszystkim osobom, które pracują przy maszynie.
●Nie używać pilarki do cięcia drewna na opał.
●Nie wolno przecinać w poprzek okrąglaków.
- Uwaga! Obracająca się tarcza pilarska stwarza niebezpieczeństwo zranienia rąk i palców.
●Maszyna wyposażona jest w wyłącznik bezpieczeństwa (11), zabezpieczający ją przed ponownym załączeniem po spadku napięcia.
- Przed uruchomieniem sprawdzić, czy napięcie na tabliczce znamionowej urządzenia jest zgodne z napięciem sieciowym.
- Jeśli potrzebny jest przedłużacz, upewnić się, czy jego przekrój jest wystarczający dla prądu pobieranego przez pilarkę tarczową. Minimalny przekrój wynosi 1 mm ^2 .
●Bęben kablowy stosować tylko w stanie rozwiniętym.
●Nie nosić pilarki trzymając za przewód zasilający.
- Sprawdzić przewód zasilający (9). Nie wolno używać uszkodzonych lub wadliwych przewodów podłączeniowych.
- Nie wolno ciągnąć za kabel przy wyciąganiu wtyczki z gniazdka. Chronić kabel przed wysoką temperaturą, olejami i ostrymi krawędziami.
- Nie narażać pilarki na działanie deszczu i nie używać w wilgotnym lub mokrym otoczeniu.
●Zadbać o dobre oświetlenie.
●Przy wykonywaniu prac na wolnym powietrzu zalecane jest noszenie obuwia z profilowaną podeszwa.
●Nie ciąć w pobliżu palnych cieczy lub gazów.
●Przy wykonywaniu prac na wolnym powietrzu zalecane jest noszenie obuwia z profilowaną podeszwa.
●Nosić odpowiednie ubranie robocze! Obracająca się tarcza pilarska może zaczepić za obszerne ubranie lub biżuterię.
●Na długie włosy należy zakładać siatkę na włosy.
●Unikać nienaturalnych postaw ciała.
- Osoba obsługująca musi mieć ukończone co najmniej 18 lat, uczniowie odbywający przyuczenie do zawodu min. 16 lat, ale tylko pod nadzorem.
- Nieporządek w miejscu pracy może być przyczyną wypadku.
- Nie wolno pozwolić osoborn postronnym, a przede wszystkim dzieciom, na dotykanie elektronarzędzia lub przewodu zasilającego. Nie dopuszczać ich do stanowiska pracy.
- Nie dopuszczać dzieci do urządzenia podłączonego do sieci.
●W miejscu pracy nie trzymać odpadków drewna i rozruconych części.
●Nie wolno odwracać uwagi osób pracujących przy maszynie.
●Zwrócić uwagę na kierunek obrotów silnika i tarczy pilarskiej.
●W żadnym wypadku nie wolno po wyłączeniu napędu hamować tarcz pilarskich (4) przez naciskanie z boku.
●Zakładać tylko dobrze naostrzone tarcze pilarskie (4), nie posiadające rysów i deformacji.
●Nie stosować tarcz pilarskich (4) wykonanych z wysokostopowych stali szybkotnących (stal HSS).
- Nie wolno demontować lub uszkadzać elementów zabezpieczających i osłon maszyny (2.5).
●Wolno stosować tylko tarcze pilarskie, które odpowiadają wymogom normy prEN 847-1:1996.
●Natychmiast wymieniać wadliwe tarcze pilarskie (4).
- Nie stosować tarcz pilarskich, które nie odpowiadają parametrom podanym w niniejszej instrukcji obsługi.
- Zapewnić, by wszystkie zabezpieczenia (2.15), które osłaniają tarczę pilarską pracowały prawidłowo.
- Uwaga: Przy pomocy pilarki nie można wykonywać nacięć.
- Niezwłocznie wymienić uszkodzone lub wadliwe elementy zabezpieczające i osłony.
●Klin rozszczepiający (5) jest ważnym elementem zabezpieczającym, który prowadzi przedmiot przecinany oraz zapobiega zamknięciu szczeliny za tarczą pilarską i odbiciu przedmiotu przecinanego. Uważać na właściwą grubość kliną rozszczepiającego. Klin rozszczepiający nie powinien być cieńszy niż korpus tarczy pilarskiej i nie grubszy niż szczelina na tarczę pilarską.
●Przy każdej czynności roboczej kołpak osłony (2) powinien być opuszczony nad przedmiotem przecinanym.
- Do cięcia wzdłużnego wąskich przedmiotów należy koniecznie stosować drążek do przesuwania (3) (szerokość mniejsza niż 120 mm).
- Nie wolno ciąć przedmiotów, które są za małe, by można je było bezpiecznie trzymać w ręce.
●Przy przycinaniu wąskich kawałków drewna prowadnicę równoległą należy przymocować po prawej stronie tarczy pilarskiej.
- Uwaga: Przy pomocy pilarki nie można wykonywać nacięć.
- Pozycja robocza: stać zawsze bokiem do tarczy pilarskiej.
- Nie obciążać maszyny w takim stopniu, że spowoduje to jej zatrzymanie.
●Mocno dociskać przedmiot do płyty roboczej (1).
- Uważać, aby obcięte kawałki drewna nie zostały pochwycone i wyrzucone przez zęby tarczy pilarskiej.
- Po zakończeniu naprawy lub konserwacji należy natychmiast ponownie zamontować wszystkie elementy zabezpieczające i osłony maszyny.
●Należy przestrzegać instrukcji producenta dotyczących bezpieczeństwa, sposobu wykonywania pracy i konserwacji oraz wymiarów określonych w rozdziale Dane techniczne.
- Przestrzegać odnośnych przepisów w sprawie zapobiegania wypadkom oraz powszechnie uznanych reguł techniki bezpieczeństwa.
- Stosować się do instrukcji stowarzyszenia zawodowego ubezpieczenia od wypadków (RFN, VBG 7j)
- Przy każdej czynności podłączyć urządzenie do odsysania pyłu.
●Pilarkę użytkować tylko wraz z odpowiednim urządzeniem do odsysania pyłu lub odkurzaczem przemysłowym dostępnym w handlu.
- Stosowanie przedłużaczy na wolnym powietrzu: Na wolnym powietrzu wolno stosować tylko dopuszczone do tego i odpowiednio oznaczone przedłużacze.
●Przy włączonej tarczy pilarskiej nigdy nie usuwać luźnych drzazg, strużyn lub zakleszczonych kawałków drewna.
●W celu usunięcia zakłóceń lub wyjęcia zakleszczonych kawałków drewna wyłączyć maszynę. - Wyciągnąć z gniazdka wtyczkę kabla zasilającego -
●W przypadku wybitego rowka na tarczę pilarską należy wymienić wkładkę podstawy (6). - Wyciągnąć z gniazdka wtyczkę kabla zasilającego.
●Pilarkę tarczową należy podłączyć do gniazda wtykowego 230 V z wtykiem ochronnym i z bezpiecznikiem min. 10 A.
- Do ciężkich prac nie stosować maszyn o małej mocy.
●Nie używać kabla do celów, do których nie jest on przeznaczony.
- Dbać o pewną postawę ciała i cały czas utrzymywać równowagę.
- Sprawdzać elektronarzędzie pod względem ewentualnych uszkodzeń!
- Przed dalszym stosowaniem elektronarzędzia starannie sprawdzić elementy zabezpieczające, osłony lub lekko uszkodzone części, czy prawidłowo funkcjonują zgodnie ze swoim przeznaczeniem.
- Skontrolować, czy części ruchome funkcjonują prawidłowo i nie zakleszczają się lub czy nie są uszkodzone. Wszystkie części muszą być prawidłowo zamontowane i spełniać wszystkie wymagania, aby zapewnić prawidłową pracę elektronarzędzia.
- Uszkodzone elementy zabezpieczające, osłony i części muszą zostać fachowo naprawione lub wymienione w autoryzowanym warsztacie serwisowym, o ile nie podano inaczej w instrukcji obsługi.
●Wymianę uszkodzonych włączników należy powierzyć warsztatowi serwisowemu producenta. - Urządzenie to odpowiada stosownym przepisom bezpieczeństwa.
Naprawy może przeprowadzać tylko uprawniony elektryk, używając oryginalnych części zamiennych; w przeciwnym razie użytkownicy zagrożeni są wypadkiem.
Uwaga! Niebezpieczeństwo skaleczenia! Nie sięgać do obracającej się tarczy pilarskiej.
Nosić okulary ochronne
Nosić słuchawki ochronne
Nosić maskę przeciwpyłową
PL
Wartości emisji hałasu
●Hałas emitowany przez pilarkę został zmierzony wg norm DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 aneks A: 2/95. Hałas na stanowisku pracy może przekroczyć 85 dB (A). W tym wypadku konieczne jest stosowanie przez użytkownika środków wytłumiających hałas. (Nosić słuchawki ochronne!)
| Praca Bieg | jałowy | |
| Poziom ciśnienia akust. | ||
| LPA 106,3 dB(A) 86,8dB(A) | ||
| Poziom mocy akustycznej | ||
| LWA 119,3 dB(A) 99,8dB(A) | ||
„Podane wartości są wartościami emisji i nie muszą jednocześnie stanowić pewnych wartości dla stanowiska pracy. Chociaż istnieje korelacja między poziomami emisji i imisji, nie można na tej podstawie wnioskować, czy potrzebne są dodatkowe środki zabezpieczające, czy też nie. Czynniki, które mogą wpływać na aktualny poziom imisji na stanowisku pracy, obejmują czas oddziaływań, specyfikę pomieszczenia roboczego, inne źródła hałasu, np. liczbę maszyn i innych przebiegających w sąsiedztwie procesów. Bezpieczne wartości dla stanowiska pracy mogą też różnić się w poszczególnych krajach. Informacja ta powinna jednak umożliwiać użytkownikowi lepsze oszacowanie zagrożenia i ryzyka.“
5. Dane techniczne
| Silnik asynchronouszny 230 V 50 Hz | |
| Moc 1000 W | |
| Praca krótkotrwała S3 40 % 10 min. | |
| Prędkość obrotowa na biegu | |
| ałowym n0 | 2950 obr./min. |
| Tarcza pilarska z zębamiwzmocnionymi płytkami zwęglików spiekanych | 205 x 16 x 2,5 mm |
| Ilość zębów 20 | |
| Wymiary stołu bez poszerzenia 515 x 400 mm | |
| Poszerzenie stołu 515 x 170 mm | |
| Wysokość cięcia max. 45 mm / 90° | 27 mm / 45° |
| Regulacja wysokości bezstopniowa 0 -45 mm | |
| Silnik odchylany bezstopniowo pod kątem 0° - 45° | |
| Przyłącze do odsysania pyłu 35 mm | |
●Tryb pracy przerywanej (S3) oznacza, że podczas pracy należy robić przerwy na ochłodzenie urządzenia. Czas przerwy powinien być taki, żeby nie nastąpiło niedopuszczalne rozgrzanie urządzenia, przy czym silnik w czasie przerwy nie stygnie do temperatury otoczenia. Czas obciążenia i przerwy określany jest w sumie jako długość cykłu pracy. Wynosi on wg normy 10 min., tzn. w przypadku czasu załączenia S3 50 % czas obciążenia wynosi 5 min. i czas przerwy 5 min.
6. Przed uruchomieniem
●Maszynę należy ustawić stabilnie, tzn. przykręcić na stałe śrubami do stołu warsztatowego lub stałego stojaka.
- Przed uruchomieniem należy prawidłowo zamontować osłony i elementy zabezpieczające.
●Tarcza pilarska musi się swobodnie poruszać.
●W wypadku już obrabianego drewna uważać na ciała obce, np. gwoździe, wkręty itd.
- Przed naciśnięciem włącznika/wyłącznika upewnić się, czy tarcza pilarska jest właściwie zamontowana i czy części ruchome poruszają się swobodnie.
- Sprawdzić przed podłączeniem maszyny, czy dane na tabliczce znamionowej zgadzają się z wartością napięcia w sieci zasilającej.
7. Montaż
Uwaga! Przed wszystkimi pracami konserwacyjnymi, przezbrajaniem pilarki tarczowej należy wyciągnąć wtyczkę kabla zasilającego z gniazdka.
7.1 Ustawianie poszerzenia stołu (rys. 1)
- Odchylić do góry poszerzenie stołu (21).
●Odchylić do dołu podpory stolu (13). - Poluzować nakrętkę (19) i stopkę przesuwną (18) przesunąć na tyle w dół, aż poszerzenie stołu (21) znajdzie się w jednej płaszczyźnie z powierzchnią stołu pilarskiego (1).
●Dokręcić mocno nakrętkę (19). - Wsunąć prowadnicę poprzeczną (8) do szczeliny na tarczę pilarską (a) w stole pilarskim (1).
●W celu złożenia poszerzenia stołu (21) pociągnąć obydwie podpory stołu (13) do dołu i jednocześnie odchylić po środku do góry.
●Nacisnąć obydwa zawiasy (20) do wewnątrz i odchylić do dołu poszerzenie stołu (21).
7.2 Zakładanie tarczy pilarskiej (rys. 2/3)
- Uwaga! Wyciągnąć z gniazdka wtyczkę kabla zasilającego.
-
Zdjąć osłone pojemnika na wióry (22), odkręcając cztery śruby mocujące (23) i odchylić do góry.
-
Odkręcić nakrętkę (24), nasadzając na nakrętkę (24) klucz (rozmiar SW 19) i jednocześnie przytrzymując innym kluczem płaskim (rozmiar SW 8) wałek silnika (b).
- Uwaga! Nakrętkę obracać w kierunku obrotów tarczy pilarskiej (4).
- Zdjąć zewnętrzny kołnierz (25) i zdjąć zużytą tarczę pilarską (4) z kołnierza wewnętrznego ściągając ją w poprzek do dołu.
●Wyczyścić kołnierze mocujące.
●Montaż nowej tarczy pilarskiej następuje w odwrotnej kolejności. - Uwaga! Zwrócić uwagę na kierunek obrotów (patrz strzałka na tarczy pilarskiej).
7.3 Ustawianie klina rozszczepiającego (rys. 4/5) Ustawianie na cięcia kryte.
- Kręcąc korbką (15) przesunąć tarczę pilarską (4) w lewo i do dołu.
- Zdjąć osłonę tarczy pilarskiej (2), odkręcając nakrętkę (17).
●Poluzować obydwie śruby (26).
●Klin rozszczepiający (5) przesunąć do dolnego położenia.
●Klin rozszczepiający (5) ustawić w taki sposób, żeby odstęp między tarczą pilarską (4) a klinem rozszczepiającym (5) wynosił 3 - 5 mm. Wierzchołek klina rozszczepiającego musi się znajdować 2 mm pod najwyższym końcem zęba tarczy pilarskiej.
●Dokręcić na powrót obydwie śruby (26).
Uwaga!
- Po wykonaniu cięcia krytego należy ponownie ustawić klin rozszczepiający w górnym położeniu i zamontować kołpak ochronny (patrz 7.4).
- Po każdej wymianie tarczy pilarskiej należy ustawić na nowo klin rozszczepiający.
7.4 Montaż osłony tarczy pilarskiej (rys. 6)
- Ustawić klin rozszczepiający (5) w górnym położeniu.
- Ośłonę tarczy pilarskiej (2) nałożyć na klin rozszczepiający (5) i wyrównać jej ustawienie.
- Przełożyć śrubę (27) przez otwór w osłonie tarczy pilarskiej (2) i w klinie rozszczepiającym (5) i zabezpieczyć nakrętką (17).
●Demontaż odbywa się w odwrotnej kolejności.
Uwaga: Oślona tarczy pilarskiej (2) musi się swobodnie poruszać.
7.5 Wymiana wkładki podstawy (rys. 6)
- Uwaga: Wyciągnąć z gniazdka wtyczkę kabla zasilającego!
●Wyjąć sześć śrub (28).
●Zdjąć osłone tarczy pilarskiej (2) (patrz 7.4)
●Wyciągnąć do góry zużytą wkładkę podstawy (6).
●Montaż nowej wkładki podstawy następuje w odwrotnej kolejności.
8. Obsługa
8.1 Włączanie/wyłączanie (rys. 1)
- Przez naciśnięcie zielonego przycisku (1) można załączyć pilarkę. Przed rozpoczęciem piłowania odczekać, aż tarcza pilarska osiągnie maksymalną prędkość obrotową.
●Aby na powrót wyłączyć pilarkę należy wcisnąć czerwony przycisk (0).
8.2 Prowadnica równoległa (rys. 1/7)
- Do cięcia wzdłużnego elementów drewnianych należy używać prowadnicy równoległej (7).
●Prowadnicę równoległą (7) można przesunąć na prawą lub lewą stronę stołu pilarskiego (1).
●Prowadnicę równoległą (7) ustawia się na żądany wymiar przy pomocy skali na stole pilarskim (1).
●Aby unieruchomić prowadnicę równoległą należy mocno dokręcić obydwie śruby motylkowe (12).
8.3 Ustawianie głębokości cięcia (rys. 8)
- Aby zmienić głębokość cięcia tarczy pilarskiej (4), należy obrócić korbkę (15) w lewo - większa głębokość cięcia lub w prawo - mniejsza głębokość cięcia.
●Głębokość cięcia można odczytać na skali (30).
●Nakrętką (29) ustala się ustawioną głębokość cięcia.
8.4 Ustawianie kąta cięcia (rys. 8)
- Poluzować uchwytę unieruchamiające (16).
●Trzymając za uchwyt (33) przesunąć wspornik silnika (32) na tyle do góry w prawo, żeby wskazówka (34) wskazywała wymagany wymiar kąta (31).
●Ponownie dokręcić mocno uchwyty unieruchamiające (16).
9. Praca
Po każdym ustawieniu zalecamy przeprowadzenie cięcia próbnego dla sprawdzenia nastawionych wymiarów.
Po włączeniu pilarki należy odczekać przed rozpoczęciem cięcia, aż tarcza pilarska osiągnie swoją maksymalną prędkość obrotową.
Długie przedmioty przecinane zabezpieczyć na końcu przed spadnięciem (np. przy pomocy dodatkowego stojaka itp.)
Zachować ostrożność przy nacinaniu.
9.1 Przecinanie wąskich przedmiotów (Szerokość mniejsza niż 120 mm) (rys. 9)
- Ustawić prowadnicę równoległą (7) odpowiednio do szerokości przecinanego przedmiotu.
- Przesunąć przedmiot do przodu obiema rękami, w zasięgu tarczy pilarskiej (4) używać koniecznie
PL
drażka do przesuwania (3). (na wyposażeniu!)
- Przedmiot przesunąć zawsze do końca klina rozszczepiającego (5).
- Uwaga! W przypadku krótkich przedmiotów drążka do przesuwania należy użyć od samego początku cięcia.
9.2 Przecinanie bardzo wąskich przedmiotów (Szerokość mniejsza niż 30 mm) (rys. 10)
- Ustawić prowadnicę równoległą (7) na szerokość przycinania przedmiotu.
- Docisnąć przedmiot przecinany klockiem do przesuwania (c) do prowadnicy równoległej (25) i przesunąć przedmiot przecinany do końca klina rozszczepiającego (5), za pomocą drążka do przesuwania (3).
Klocek do przesuwania nie należy do wyposażenia pilarki objętego dostawą! (Do nabycia w odpowiednich placówkach handlu specjalistycznego)
9.3 Wykonywanie cięć krytych (rys. 11)
Dzięki zdejmowanej osłonie tarczy pilarskiej i regulowanej bezstopniowo od 0 - 45 mm wysokości cięcia, możliwe jest wykonywanie cięć krytych i wpustów.
●Zdjąć osłonę tarczy pilarskiej (2) (patrz 7.4).
●Klin rozszczepiający (5) ustawić ok. 2 mm głębiej od najwyższego zęba tarczy pilarskiej (patrz 7.3).
- Ustawić żadana głębokość cięcia (patrz 8.3).
- Ustawić prowadnicę równoległą (7) na wymaganą szerokość cięcia.
- Dosunąć przedmiot przecinany do tarczy pilarskiej (4). Należy przy tym przestrzegać, aby przedmiot mocno przylegał do stołu pilarskiego (1).
●Tak wybrać kolejność wykonywanych cięć, żeby wycięte listwy opadały po prawej stronie tarczy pilarskiej (4), co ma na celu niedopuszczenie do ich zakleszczenia się między prowadnicą równoległą (7) a tarczą pilarską (4) (niebezpieczeństwo odrzucenia przecinanego przedmiotu).
9.4 Cięcia ukośne (rys. 12)
Ciecia ukośne wykonywane są z reguły przy zastosowaniu prowadnicy równoległej (7).
●Unieruchomić stół pilarski w położeniu pod żądanym kątem (patrz 8.4).
- Przedmiot przecinany przesuwać wzdłuż prowadnicy równoległej (7). W zależności od szerokości przedmiotu - patrz: 9.1 lub 9.2.
9.5 Przecinanie mniejszych przedmiotów pod kątem 45° (rys. 13)
Ciecia pod kątem 45° można wykonywać tylko za pomocą prowadnicy równoległej (7) i prowadnicy kątowej (14) lub prowadnicy poprzecznej (8).
●Prowadnicę kątową (14) nałożyć na prowadnicę równoległą (7).
- Ustawić prowadnicę równoległą (7) na wymaganą długość przecinanego przemiotu i unieruchomić.
●Włożyć przedmiot przecinany do prowadnicy kątowej (14).
●Włączyć pilarkę i przesuwać prowadnicę kątową (14) wraz z elementem drewnianym wzdłuż prowadnicy równoległej (7) w kierunku tarczy pilarskiej (4).
- Po wykonaniu cięcia wyłączyć pilarkę.
9.6 Wykonywanie cięć z prowadnicą poprzeczną (rys. 14)
●Włożyć prowadnicę poprzeczną (8) do szczeliny na tarczę pilarską (35) w stole pilarskim (1).
- Odkręcić śrubę radełkowaną (36) i przez obracanie kąta prowadnicy ustawić żądany wymiar kąta.
●Ponownie dokręcić mocno śrubę radełkowaną (36).
●Prowadnicę poprzeczną dosunąć do tarczy pilarskiej.
- Poluzować śrubę motylkową (37) i przesunąć szynę ograniczającą do położenia, w którym odstęp między tarczą pilarską a szyną wynosi jeszcze ok. 2 cm.
●Ponownie dokręcić mocno śrubę motylkową (37).
- Odsunąć ponownie prowadnicę poprzeczną i położyć przedmiot drewniany na szynie ograniczającej (38).
●Włączyć pilarkę.
- Docisnąć mocno przecinany przedmiot do szyny ograniczającej (38) i aby wykonać cięcie, przesunąć prowadnicę poprzeczną w kierunku tarczy pilarskiej.
- Po zakończeniu cięcia wyłączyć ponownie pilarkę.
10. Konserwacja
●Regularnie usuwać z maszyny pył i zanieczyszczenia. Do czyszczenia stosować najlepiej spreżone powietrze lub szmatkę.
- Do czyszczenia tworzywa sztucznego nie używać środków o działaniu żracym.
11. Zamawianie części zamiennych (rys. 1)
Zamawiając części zamienne, należy podać następujące informacje:
●Typ urządzenia
●Nr wyrobu
●Nr identyfikacyjny urządzenia
●Nr wymaganej części zamiennej
Nr poz. Nr wyrobu
2 434063001
4 4502039
6 434063004
7 434063002
8 434063003
11 434063005
14 434060033
15+16+19 434063006
