MODE D'EMPLOI TK 1000200 EINHELL

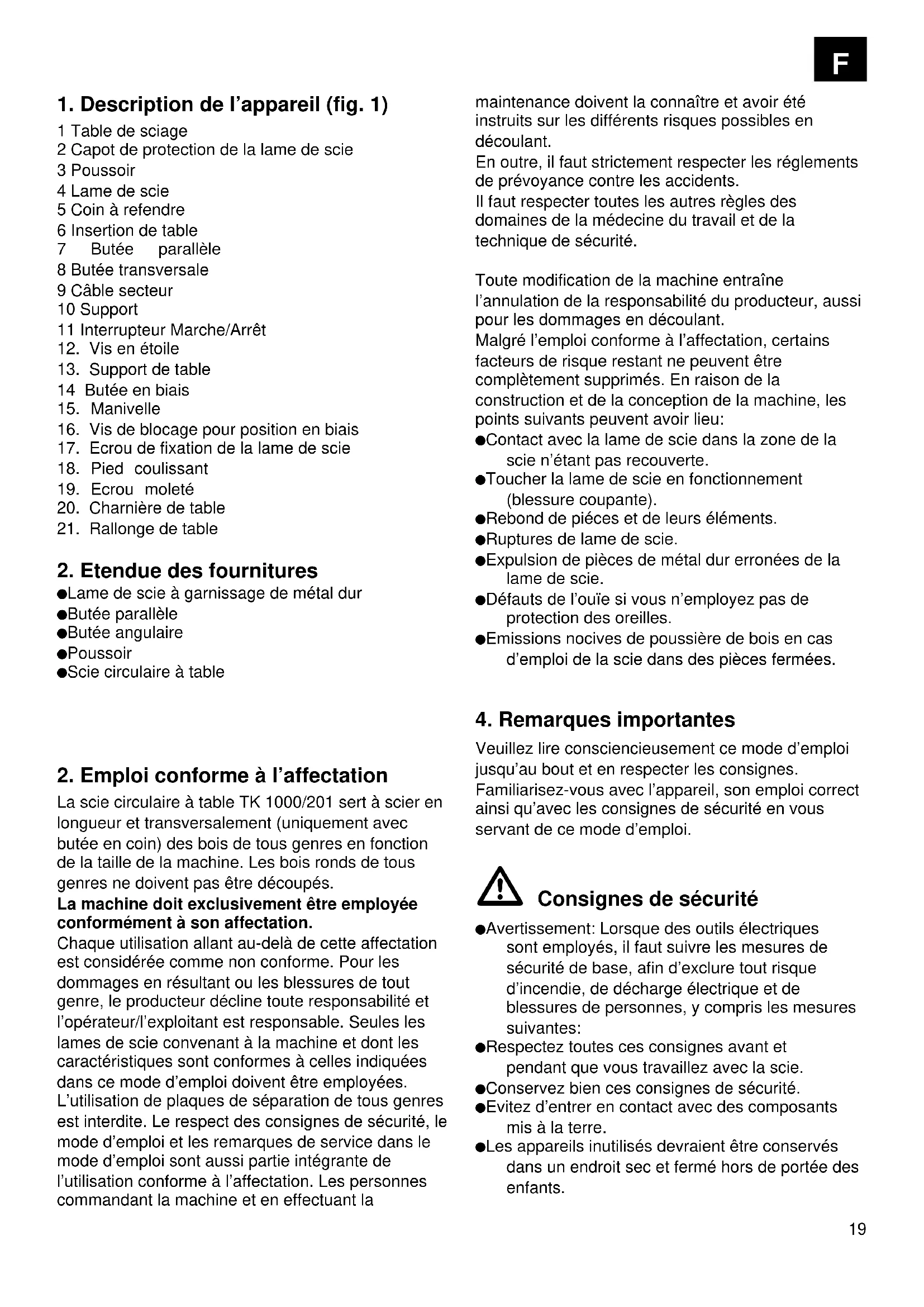

Mode d’emploi Scie circulaire à table de menuisier
1 Table de sciage 2 Capot de protection de la lame de scie 3 Poussoir 4 Lame de scie 5 Coin à refendre 6 Insertion de table 7 Butée parallèle 8 Butée transversale 9 Câble secteur 10 Support 11 Interrupteur Marche/Arrêt
16. Vis de blocage pour position en biais
20. Charnière de table
21. Rallonge de table
2. Etendue des fournitures
Lame de scie à garnissage de métal dur Butée parallèle Butée angulaire Poussoir Scie circulaire à table
2. Emploi conforme à l’affectation
La scie circulaire à table TK 1000/201 sert à scier en longueur et transversalement (uniquement avec butée en coin) des bois de tous genres en fonction de la taille de la machine. Les bois ronds de tous genres ne doivent pas être découpés. La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Seules les lames de scie convenant à la machine et dont les caractéristiques sont conformes à celles indiquées dans ce mode d’emploi doivent être employées. L’utilisation de plaques de séparation de tous genres est interdite. Le respect des consignes de sécurité, le mode d’emploi et les remarques de service dans le mode d’emploi sont aussi partie intégrante de l’utilisation conforme à l’affectation. Les personnes commandant la machine et en effectuant la maintenance doivent la connaître et avoir été instruits sur les différents risques possibles en découlant. En outre, il faut strictement respecter les réglements de prévoyance contre les accidents. Il faut respecter toutes les autres règles des domaines de la médecine du travail et de la technique de sécurité. Toute modification de la machine entraîne l’annulation de la responsabilité du producteur, aussi pour les dommages en découlant. Malgré l’emploi conforme à l’affectation, certains facteurs de risque restant ne peuvent être complètement supprimés. En raison de la construction et de la conception de la machine, les points suivants peuvent avoir lieu: Contact avec la lame de scie dans la zone de la scie n’étant pas recouverte. Toucher la lame de scie en fonctionnement (blessure coupante). Rebond de piéces et de leurs éléments. Ruptures de lame de scie. Expulsion de pièces de métal dur erronées de la lame de scie. Défauts de l’ouïe si vous n’employez pas de protection des oreilles. Emissions nocives de poussière de bois en cas d’emploi de la scie dans des pièces fermées.
4. Remarques importantes
Veuillez lire consciencieusement ce mode d’emploi jusqu’au bout et en respecter les consignes. Familiarisez-vous avec l’appareil, son emploi correct ainsi qu’avec les consignes de sécurité en vous servant de ce mode d’emploi. Consignes de sécurité
Avertissement: Lorsque des outils électriques
sont employés, il faut suivre les mesures de sécurité de base, afin d’exclure tout risque d’incendie, de décharge électrique et de blessures de personnes, y compris les mesures suivantes: Respectez toutes ces consignes avant et pendant que vous travaillez avec la scie. Conservez bien ces consignes de sécurité. Evitez d’entrer en contact avec des composants mis à la terre. Les appareils inutilisés devraient être conservés dans un endroit sec et fermé hors de portée des enfants.20
Tenez vos outils bien acérés et propres pour travailler correctement et en toute sécurité. Contrôlez régulièrement le câble de l’outil et faites-le remplacer, en cas d’endommagement, par un spécialiste reconnu. Contrôlez régulièrement les câbles de rallonge et faites-les remplacer en cas d’endommagement. Utilisez en plein air seulement des rallonges admises pour cela et dûment caractérisées. Faites attention à ce que vous faites. Mettez- vous raisonnablement au travail. N’utilisez pas l’outil si vous êtes fatigué(e). N’utilisez aucun outil dont l’interrupteur ne peut pas être mis en ou hors circuit. Avertissement! L’utilisation d’autres outillages et accessoires peut signifier pour vous un risque de blessure. Retirez la prise du réseau pour chaque travail de réglage et de maintenance. Transmettez les consignes de sécurité à toute personne travaillant sur la machine. N’utilisez pas la scie pour scier du bois à brûler. Ne sciez pas transversalement le bois rond. Attention! La lame de scie en rotation représente un risque de blessure pour les mains et les doigts. La machine est équipée d’un interrupteur de sécurité (11) contre la remise en circuit après une chute de tension. Avant la mise en service, comparez si la tension du secteur indiquée sur la plaque signalétique de l’appareil correspond à la tension du secteur disponible. Si un câble de rallonge est nécessaire, assurez- vous que sa section transversale suffise au courant absorbé de la scie. Section transversale minimale 1mm2 N’utilisez le tambour de câble qu’en état déroulé. Ne portez pas la scie par son câble. Vérifiez la conduite de raccordement au réseau (9). N’utilisez aucune conduite de raccordement erronée ou endommagée. N’utilisez pas le câble pour tirer le connecteur de la prise. Protégez le câble de la chaleur, contre tout contact avec de l’huile et des arêtes acérées. N’exposez pas la scie à la pluie et n’utilisez pas la machine dans un environnement humide ou mouillé. Veillez à un bon éclairage. Lors de travaux en plein air, il est recommandé de porter des chaussures antidérapantes. Ne sciez pas à proximité de fluides ou de gaz combustibles. Portez la tenue de travail appropriée ! Des habits ou des bijoux larges peuvent être entraînés par la lame de scie en rotation. Il est recommandable de porter des chaussures anti-dérapantes pour les travaux à l’extérieur. Portez un filet à cheveux pour les cheveux longs. Evitez une tenue anormale du corps. La personne opératrice doit avoir au moins 18 ans, les stagiaires au moins 16 ans, cependant uniquement sous surveillance. Le désordre du lieu de travail peut entraîner des accidents. Ne laissez pas d’autres personnes toucher l’outil ou le câble, ceci est en particulier valable pour les enfants. Tenez-les à l’écart de votre poste de travail. Tenez les enfants à l’écart des appareils raccordés au réseau. Maintenez votre lieu de travail sans déchets de bois et pièces éparpillées. Il ne faut pas détourner l’attention de personnes travaillant sur la machine. Respectez le sens de rotation du moteur et de la scie. Les lames de scie (4) ne doivent en aucun cas être freinées après la mise hors circuit de l’entraînement en effectuant une pression contre elles. Ne montez que des lames de scie (4) aiguisées, sans fissures et n’étant pas déformées. N’employez aucune lame de scie circulaire (4) en acier à coupe très rapide fortement allié (HSS). Les dispositifs de sécurité (2, 5) de la machine ne doivent pas être démontés ni rendus inutilisables. Seuls les outils conformes à la norme prEN 847- 1:1996 doivent être employés sur la machine. Les lames de scie erronées (4) doivent être remplacées sans délai. N’utilisez pas de lames de scie ne correspondant pas aux caractéristiques indiquées dans ce mode d’emploi. Il faut s’assurer que tous les dispositifs (2, 15) qui recouvrent la lame de scie fonctionnent bien parfaitement. Attention: Les découpes d’inserts ne doivent pas être effectuées avec cette scie. Les dispositifs de protection endommagés ou erronés doivent être échangés sans délai. Le coin à refendre (5) est un dispositif de protection important qui permet de guider la pièce à usiner et de fermer la fente de coupe derrière la lame de scie, ce qui empêche que la pièce à usiner ne rebondisse. Veillez à ce que l’épaisseur du coin à refendre soit correcte. Le coin à refendre ne doit pas être plus mince que le corps de la lame de scie, ni plus épais que la21
largeur de fente de découpe de la lame. Il faut rabattre le capot de recouvrement (2) sur la pièce à usiner à chaque étape de travail. Utilisez absolument un poussoir (3) pour couper des pièces minces (largeur ne dépassant pas 120 mm). Ne coupez pas de pièces trop petites pour pouvoir être tenues à la main en toute sûreté. Lors de la coupe de pièces de bois minces, il faut tendre fixement la butée parallèle du côté droit de la lame de scie. Position de travail toujours latérale par rapport à la lame de scie. Ne pas tant charger la machine qu’elle s’arrête. Appuyez toujours bien la pièce à usiner contre la plaque de travail (1). Veillez à ce que les pièces de bois découpées ne soient pas saisies et expulsées par la couronne dentée de la lame de scie. La réparation ou l’entretien terminé, tous dispositifs de protection et de sécurité doivent être immédiatement remontés. Vous êtes tenu de respecter les instructions de sécurité, de travail et d’entretien données par le fabricant et d’observer les dimensions indiquées dans les caractéristiques techniques. Il faut absolument suivre les règlements de prévoyance contre les accidents en vigueur et les autres règles à l’égard de sécurité généralement reconnues. Conformez-vous aux fiches publiées par la caisse de prévoyance contre les accidents (VGB 7). Raccordez toujours le dispositif d’aspiration de poussière. N’employez la scie qu’avec un dispositif d’aspiration approprié ou avec un aspirateur industriel pour éviter des blessures causées par des éclats de sciage résidus éjectés. Câble de rallonge à l’air libre: n’utilisez à l’air libre que les câbles de rallonge dûment homologués dans ce but et dotés de la désignation correspondante. Ne retirez jamais les éclats, copeaux ou pièces de bois collées de la lame de scie encore en fonctionnement. Pour éliminer les dérangements ou retirer des pièces de bois collées, mettez la machine hors circuit. - Tirez la fiche de contact - Remplacez l’insertion de table (6) lorsque la refente de la scie est sortie en tapotant dessus. - Tirez la fiche de contact - La scie circulaire à table doit être raccordée à une prise à contact de protection de 230 V, avec une sécurité minimum de 10 A. N’utilisez aucun outil trop faible pour des travaux difficiles. N’utilisez pas le câble à des fins pour lesquelles il n’est pas conçu! Veillez à vous tenir de façon sûre, et gardez à tout moment l’équilibre. Vérifiez si l’outil est éventuellement endommagé! Contrôlez soigneusement le bon fonctionnement conforme à l’affectation des dispositifs de protection ou des pièces légèrement abîmées avant de continuer à utiliser l’outil . Contrôlez si la fonction des pièces mobiles est correcte, si elles ne sont pas grippées ou si certaines pièces sont abîmées. Toutes les pièces doivent être correctement montées et toutes les conditions remplies pour assurer un fonctionnement impeccable de l’outil. Les dispositifs de protection et les pièces abîmés doivent être réparés dans les règles de l’art par un atelier de service après-vente dûment homologué ou être échangés si rien d’autre n’est indiqué dans le mode d’emploi. Faites remplacer les interrupteurs abîmés par un atelier de service après-vente. Cet outil électrique correspond aux règlements de sécurité en vigueur. Les réparations doivent uniquement être effectuées par des spécialistes électricien(ne)s qui doivent employer exclusivement les pièces d’origine. dans le cas contraire, cela peut entraîner des accidents de la personne opératrice. Attention, risque de blessure! Ne touchez pas la lame de scie lorsqu’elle est en mouvement. Porter une protection des yeux Porter une protection de l’ouïe Porter une protection contre la poussière22
Valeurs d’émission de bruit Le bruit de cette scie est mesuré conformément à DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 Annexe A; 2/95. Le bruit au poste de travail peut dépasser 85 dB (A). Dans ce cas, les mesures antibruit sont requises pour l’opérateur. (Portez une protection de l’ouïe!) Service à vide Niveau de pression acoustique LPA 106,3 dB(A) 86,8dB(A) Niveau de puissance acoustique LWA 119,3 dB(A) 99,8dB(A) „Les valeurs indiquées sont des valeurs d’émission et doivent donc représenter simultanément aussi des valeurs de poste de travail sûres. Bien qu’il y ait une corrélation entre le niveau d’émission et celui d’immission, on ne peut en déduire avec certitude si des mesures de précaution supplémentaires sont nécessaires ou non. Les facteurs pouvant influencer le niveau d’immission présent sur le moment au poste de travail comprennent la durée des effets, la sorte de salle de travail, les autres sources de bruit, etc. par ex. le nombre de machines et autres processus voisins. Les valeurs de poste de travail fiables peuvent aussi varier d’un pays à l’autre. Cette information est cependant destinée à rendre les personnes utilisant l’outil capables de mieux estimer les risques et dangers.“
5. Caractéristiques techniques
Moteur asynchrone 230 V ~ 50 Hz Puissance 1000 Watts Service de courte durée S 3 40 % 10 min. Vitesse à vide no 2950 tr/min Lame de scie à garnissage de métal dur ø 205 x ø 16 x ø 2,5 mm Nombre de dents 20 Dimensions de la table sans rallonge 515 x 400 mm Rallonge 515 x 170 mm Hauteur de coupe, max. 45 mm / 90° 27 mm / 45° Hauteur progressivement réglable 0 - 45 mm Moteur orientable en continu 0° - 45° Raccord d’aspiration ø 35 mm Le service discontinu (S3) veut dire qu’il faut faire des pauses de refroidissement pendant le service. Les temps d’arrêt doivent être assez longs pour empêcher un échauffement inadmissible de la machine, le moteur ne refroidissant plus à la température ambiante pendant le temps d’arrêt. L’ensemble des temps de charge et d’arrêt est qualifié de durée de jeu. Celle-ci s’élève - conformément à la norme - à 10 minutes, c’est-à-dire que pour cette durée de mise en circuit et S3 de 50%, le temps de charge est de 5 minutes et le temps d’arrêt de 5 minutes.
6. Avant la mise en service
Placer la machine sur une surface stable, c’est- à-dire sur un établi, ou la visser sur un bâti. Avant la mise en service, contrôler que tous les capots et dispositifs de sécurité sont correctement montés. La lame de scie doit pouvoir marcher librement. En cas de bois déjà travaillé, faire attention à des corps étrangers, comme p.ex. clous ou vis etc. Avant d’actionner l’interrupteur Marche/Arrêt, s’assurer que la lame de scie est correctement montée et que les pièces mobiles sont souples. Avant le raccordement de la machine, vérifier que les données sur la plaque signalétique correspondent à la tension du secteur.
Attention! Retirez la fiche secteur avant tout travail de maintenance et de changement d’équipement de la scie.
7.1 Mettre la rallonge de table en place (fig. 1)
Rabattez la rallonge de table (21) vers le haut Rabattez les supports de table (13) vers le bas. Desserrez l’écrou (19) et descendez le pied coulissant (18) jusqu’à ce que la rallonge de table (21) soit au même niveau que la table de menuisier (1) . Serrez l’écrou (19) à fond. Poussez la butée transversale (8) dans la fente de trajet (a) de la table de menuisier (1). Pour rabattre la rallonge de table (21) dans les deux supports de table (13), tirez vers le bas et rabattez simultanément en direction du centre, vers le haut. Enfoncez les deux charnières (20) vers l’intérieur et rabattez la rallonge de table (21)vers le bas.
7.2 Montage de la lame de scie (fig. 2/3)
Attention! Tirez la fiche de contact Desserrez le recouvrement du compartiment à copeaux (22) en défaisant les quatre vis de fixation (23) et rabattez vers le haut. Desserrez l’écrou (24) en plaçant une clé (SN
19) sur l’écrou (24) et une autre clé à fourche
(SN 8) sur l’arbre du moteur (b) pour contreparer. Attention! Tournez l’écrou dans le sens de rotation de la lame de scie (4). Retirez la bride extérieure (25) et retirez l’ancienne lame de scie (4) de biais vers le bas23
de la bride intérieure. Nettoyez les brides de logement. Le montage de la nouvelle lame de scie est effectué dans l’ordre inverse des étapes. Attention! Respectez le sens de rotation (cf. flèche sur la lame de scie).
7.3 Réglage du coin à refendre (fig. 4/5)
Réglage pour les coupes couvertes. Faites se déplacer la lame de scie (4) vers le bas en tournant la manivelle (15) vers la gauche. Retirez la protection de la lame (2) en enlevant l’écrou (17). Desserrez les deux vis (26). Poussez le ce coin à refendre (5) dans sa position inférieure. Réglez le coin à refendre (5) de façon que la distance entre la lame de scie (4) et le coin à refendre (5) s’élève à 3 - 5 mm. La pointe du coin à refendre doit se trouver à 2 mm dessous la pointe la plus haute de dent de scie. Resserrez les deux vis (26). Attention! Après avoir réalisé une coupe couverte, le coin à refendre doit être remis dans sa position supérieure et le capot de protection monté. (cf. fig. 7.4) Le réglage du coin à refendre doit être contrôlé après chaque changement de lame de scie.
7.4 Montage du capot de protection de la lame de
scie (fig. 6) Mettre le coin à refendre (5) en position supérieure. Placez le capot de protection de la lame de scie (2) sur le coin à refendre (5) et alignez. Introduisez la vis (27) par le trou dans le capot de protection de la lame de scie (2) et dans le coin à refendre (5) et contrez-la avec l’écrou (17). Le démontage doit être effectué dans l’ordre inverse. Attention: la protection de la lame (2) doit pouvoir bouger librement.
7.5 Changement de l’insertion de table (fig. 6)
Attention: tirez la fiche de contact ! Retirez les six vis (28). Retirez (cf. 7.4) le capot de protection de la lame de scie (2) Retirez l’insertion de table (6) usée par le haut. Le montage de la nouvelle insertion de table est effectué dans l’ordre inverse des étapes.
8.1 Mise en et hors circuit (fig. 1)
En appuyant sur la touche verte , on peut mettre la scie en circuit. Avant de scier, attendre que la lame de scie ait atteint sa vitesse de rotation maximale. Appuyer sur la touche rouge pour remettre la scie hors circuit.
8.2 Butée parallèle (fig. 7)
Pour les coupes longitudinales de morceaux de bois, il faut utiliser la butée parallèle (7). Faire glisser la butée parallèle (7) sur le côté droit ou gauche de la table de sciage (1). A l’aide de l’échelle imprimée sur la table de sciage (1), la butée parallèle (7) peut être réglée à la mesure désirée. Resserrez les deux vis à oreilles (12) pour fixer la butée parallèle.
8.3 Réglage de la profondeur de coupe (fig. 8)
Pour modifier la profondeur de coupe de la lame de scie (4), la manivelle (15) doit être tournée vers la gauche, pour obtenir des profondeurs de coupe plus élevées ou vers la droite pour des moins profondes. La hauteur de coupe peut être lue sur l’échelle (30). La profondeur de coupe réglée peut être fixée à l’aide de l’écrou (29).
8.4 Réglage de l’angle (fig. 8)
Desserrez les poignées de blocage (16) Déplacez le support du moteur (32) par la poignée (33) vers la droite en haut, jusqu’à ce que la flèche (34) indique la cote d’angle désirée (31). Resserrez les poignées de blocage (16).
Après chaque nouveau réglage, nous vous recommandons d’effectuer une coupe d’essai pour vérifier les cotes réglées. Après avoir mis la scie en circuit, attendez que la lame de scie ait atteint sa vitesse de rotation maximale avant d’effectuer la coupe. Les longues pièces à découper doivent être bloquées pour les empêcher de basculer à la fin de la coupe (par ex. supports de déroulage, etc.) Attention en entaillant.
9.1 Couper des pièces à usiner minces
(largeur moindre que 120 mm) (fig. 7) Réglez la butée paralléle (7) conformément à la largeur de la pièce à découper prévue. Poussez la pièce à découper des deux mains vers l’avant, utilisez absolument le poussoir (3) dans la zone de la lame de scie (4). (Compris dans le volume de livraison!) Poussez toujours la pièce à découper jusqu’à l’extrémité du coin à refendre (5). Attention! Pour les pièces à découper courtes, le poussoir doit être utilisé dès le début de la coupe.9.2 Couper des pièces très minces (largeur moindre que 30 mm) (fig. 11) La butée parallèle (7) doit être réglée en fonction de la largeur de coupe de la pièce à découper. Pressez la pièce à découper contre la butée parallèle (25) à l’aide du bois poussoir (c) et poussez la pièce à découper à l’aide du poussoir (3) jusqu’à l’extrémité du coin à refendre (5). Bois poussoir non compris dans le volume de livraison! (disponible dans le commerce spécialisé)
9.3 Exécution de coupes cachées
(Fig. 11) Grâce au capot de protection démontable de la lame de scie et à la hauteur de coupe progressivement réglable de 0 à 45 mm, il est possible d’exécuter des coupes cachées et des coupes à rainure. Enlevez le capot de protection de la lame de scie (2) (cf. 7.4). Réglez le coin à refendre (5) env. 2 mm plus bas que la dent de lame la plus haute (cf. 7.3). Réglez la profondeur de coupe désirée (cf. 8.3). Réglez la butée parallèle (7) sur la largeur nécessaire. Faites glisser la pièce à travailler dans la lame de scie (4) en faisant attention à ce que la pièce à travailler repose fermement sur la table de sciage (1). Choisissez l’ordre des coupes de telle façon que la baguette découpée tombe sur le côté droit de la lame de scie (4) pour éviter qu’elle ne se coince entre la butée parallèle (7) et la lame de scie (4) (risque de rebond).
9.4 Coupes en biais (fig. 12)
Par principe, les coupes en biais sont exécutées en utilisant la butée parallèle (7). Fixer la table de sciage à la position d’angle souhaitée (voir 8.4). Guider la pièce à couper le long de la butée parallèle (7). Voir ici 9.1 ou 9.2, selon la largeur de la pièce à travailler.
9.5 Coupes de petites pièces à travailler à 45°
(fig. 13) Exécutez les coupes de 45° uniquement en vous servant de la butée parallèle (7) et de la butée angulaire (14) ou de la butée transversale (8). Placer la butée angulaire (14) sur la butée parallèle (7). Régler la butée parallèle (7) sur la longueur désirée de la pièce à travailler et la bloquer. Mettre la pièce à travailler dans la butée angulaire (14). Mettez la scie en circuit et poussez la butée angulaire (14) avec la pièce de bois le long de la butée parallèle (7) dans la lame de scie (4). Arrêter la scie après avoir exécuté la coupe.
9.6 Découpage à l’aide de la butée transversale
(ill. 14) Insérez la butée (35) transversale (8) dans la fente de guidage de la table de sciage (1). Relâchez la vis moletée (36) et réglez la mesure d’angle que vous désirez en tournant l’équerre de guidage. Resserrez la vis moletée (36). Faites avancer la butée transversale jusqu’à la lame de scie. Relâchez la vis à oreilles (37) et faites avancer le rail de butée jusqu’à ce que l’écart entre la lame de scie et le rail de butée ne fasse plus qu’env. 2 cm. Resserrez la vis à oreilles (37). Faites de nouveau reculer la butée transversale et placez la pièce de bois sur le rail de butée (38). Mettez la scie en service. Pressez la pièce de bois fermement contre le rail de butée (38) et poussez la butée transversale dans le sens de la lame de scie pour exécuter la coupe. Après avoir terminé le processus de coupe, arrêtez la scie.
Enlever régulièrement la poussière et les salissures de la machine. Le nettoyage se fait de préférence à l’aide d’air comprimé ou d’un chiffon. Ne pas utiliser de produits caustiques pour nettoyer la matière plastique.
11. Commande de pièces de rechange
Pour des commandes de pièces de rechange, indiquez les références suivantes: Type de l’appareil No. d’article de l’appareil No. d’identification de l’appareil No. de pièce de rechange de la pièce requise Pos. n° Réf.:
