GEBRUIKSAANWIJZING TK 1000200 EINHELL

Gebruiksaanwijzing Tafelcirkelzaag

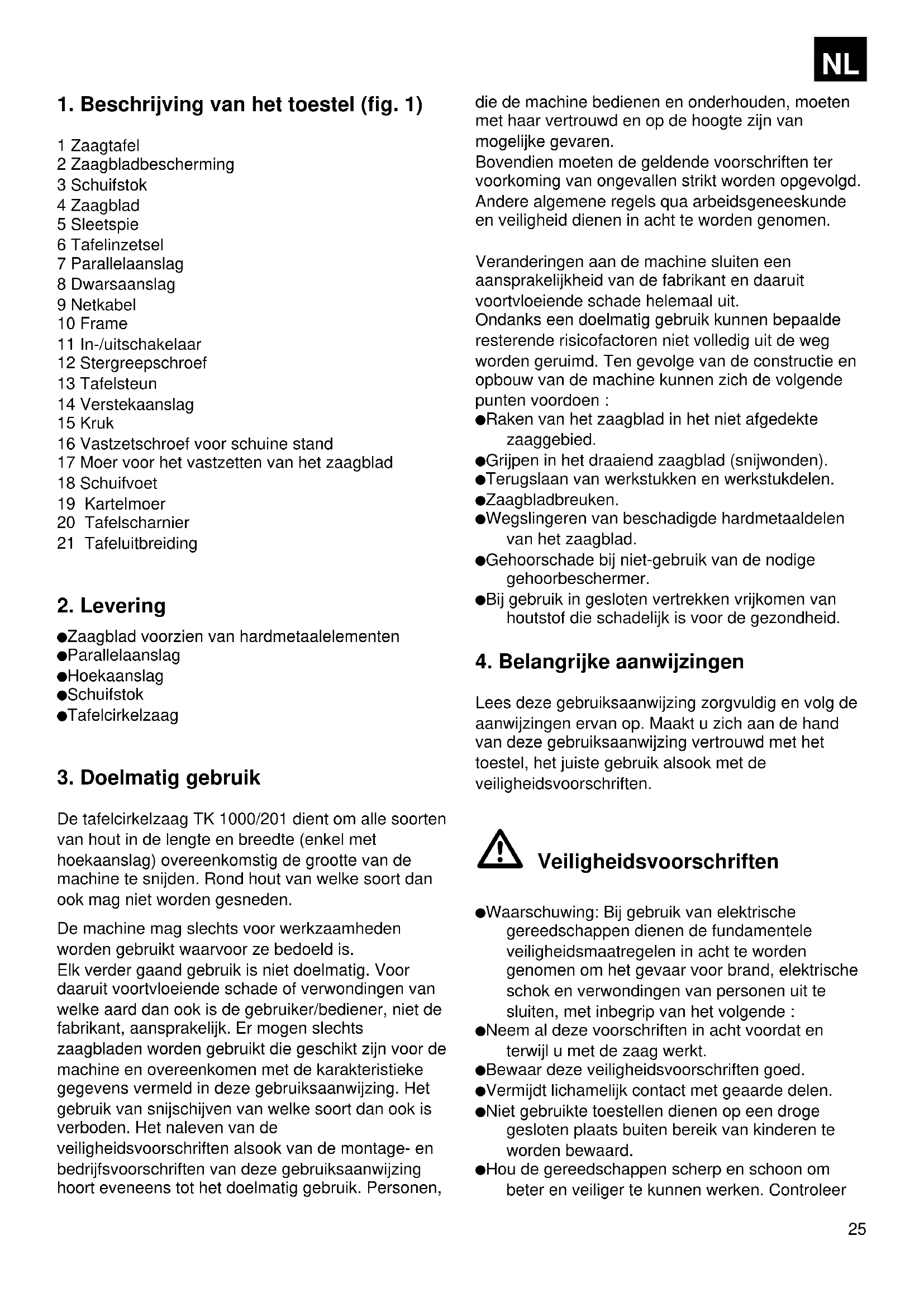

1. Beschrijving van het toestel (fig. 1)

1 Zaagtafel 2 Zaagbladbescherming 3 Schuifstok 4 Zaagblad 5 Sleetspie 6 Tafelinzetsel 7 Parallelaanslag 8 Dwarsaanslag 9 Netkabel 10 Frame 11 In-/uitschakelaar 12 Stergreepschroef 13 Tafelsteun 14 Verstekaanslag 15 Kruk 16 Vastzetschroef voor schuine stand 17 Moer voor het vastzetten van het zaagblad 18 Schuifvoet 19 Kartelmoer 20 Tafelscharnier 21 Tafeluitbreiding

Zaagblad voorzien van hardmetaalelementen Parallelaanslag Hoekaanslag Schuifstok Tafelcirkelzaag

3. Doelmatig gebruik

De tafelcirkelzaag TK 1000/201 dient om alle soorten van hout in de lengte en breedte (enkel met hoekaanslag) overeenkomstig de grootte van de machine te snijden. Rond hout van welke soort dan ook mag niet worden gesneden. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk verder gaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Er mogen slechts zaagbladen worden gebruikt die geschikt zijn voor de machine en overeenkomen met de karakteristieke gegevens vermeld in deze gebruiksaanwijzing. Het gebruik van snijschijven van welke soort dan ook is verboden. Het naleven van de veiligheidsvoorschriften alsook van de montage- en bedrijfsvoorschriften van deze gebruiksaanwijzing hoort eveneens tot het doelmatig gebruik. Personen, die de machine bedienen en onderhouden, moeten met haar vertrouwd en op de hoogte zijn van mogelijke gevaren. Bovendien moeten de geldende voorschriften ter voorkoming van ongevallen strikt worden opgevolgd. Andere algemene regels qua arbeidsgeneeskunde en veiligheid dienen in acht te worden genomen. Veranderingen aan de machine sluiten een aansprakelijkheid van de fabrikant en daaruit voortvloeiende schade helemaal uit. Ondanks een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd. Ten gevolge van de constructie en opbouw van de machine kunnen zich de volgende punten voordoen : Raken van het zaagblad in het niet afgedekte zaaggebied. Grijpen in het draaiend zaagblad (snijwonden). Terugslaan van werkstukken en werkstukdelen. Zaagbladbreuken. Wegslingeren van beschadigde hardmetaaldelen van het zaagblad. Gehoorschade bij niet-gebruik van de nodige gehoorbeschermer. Bij gebruik in gesloten vertrekken vrijkomen van houtstof die schadelijk is voor de gezondheid.

4. Belangrijke aanwijzingen

Lees deze gebruiksaanwijzing zorgvuldig en volg de aanwijzingen ervan op. Maakt u zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het juiste gebruik alsook met de veiligheidsvoorschriften. Veiligheidsvoorschriften Waarschuwing: Bij gebruik van elektrische gereedschappen dienen de fundamentele veiligheidsmaatregelen in acht te worden genomen om het gevaar voor brand, elektrische schok en verwondingen van personen uit te sluiten, met inbegrip van het volgende : Neem al deze voorschriften in acht voordat en terwijl u met de zaag werkt. Bewaar deze veiligheidsvoorschriften goed. Vermijdt lichamelijk contact met geaarde delen. Niet gebruikte toestellen dienen op een droge gesloten plaats buiten bereik van kinderen te worden bewaard. Hou de gereedschappen scherp en schoon om beter en veiliger te kunnen werken. Controleer26

regelmatig de kabel van het gereedschap en laat hem bij beschadiging door een erkende vakman vervangen. Controleer verlengkabels regelmatig en vervang ze indien ze beschadigd zijn. Gebruik in open lucht enkel daarvoor toegelaten overeenkomstig gekenmerkte verlengkabels. Let er op wat u doet. Ga met verstand te werk. Gebruik het gereedschap niet als u moe bent. Gebruik geen gereedschappen waarvan de schakelaar niet kan worden in- of uitgeschakeld. Waarschuwing ! Het gebruik van andere inzetgereedschappen en andere accessoires kan voor u een gevaar voor verwondingen betekenen. Trek vóór elke afstel- en onderhoudswerkzaamheid de netstekker. Geef de veiligheidsvoorschriften aan alle personen door die aan de machine werken. Gebruik de zaag niet om brandhout te zagen. Laat het dwarszagen van rond hout achterwege. Voorzichtig ! Door het roterende zaagblad bestaat gevaar voor verwondingen aan handen en vingers. De machine is voorzien van een veiligheidsschakelaar (11) tegen herinschakelen na spanningsafval. Controleer of de spanning op het kenplaatje van het toestel overeenkomt met de netspanning alvorens met de zaagmachine te beginnen werken. Als u een verlengkabel nodig heeft dient u er zich van te vergewissen dat zijn doorsnede voldoende is voor het opgenomen vermogen van de zaag. Minimumdoorsnede 1 mm

Kabeltrommel enkel in afgewonden toestand gebruiken. De zaag niet aan de netkabel dragen. Controleer de netaansluitkabel (9). Gebruik geen defecte of beschadigde aansluitkabels. Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten. Stel de zaag niet bloot aan de regen en gebruik de machine niet in een vochtige of natte omgeving. Zorg voor een goede verlichting. Bij het werken in open lucht draagt u best slipvast schoeisel. Zaag niet in de nabijheid van brandbare vloeistoffen of gassen. Draag de gepaste werkkledij ! Wijde kleren of sieraden kunnen door het roterende zaagblad worden gegrepen. Draag bij lang haar een haarnet. Vermijdt elke abnormale lichaamshouding. De bedieningspersoon moet minstens 18 jaar zijn, leerlingen minstens 16 jaar, maar enkel onder toezicht. Wanorde in het werkgebied kan ongevallen tot gevolg hebben. Laat geen andere personen, vooral niet kinderen, het gereedschap of de netkabel raken. Hou ze weg van de werkplaats. Hou kinderen weg van het aan het net aangesloten toestel. Hou de werkplaats vrij van houtafval en rondslingerende delen. Aan de machine werkende personen mogen niet afgeleid worden. Let op de draairichting van de motor en het zaagblad. Na het uitschakelen van de motor mogen de zaagbladen (4) in geen geval worden afgeremd door er zijdelings tegen de duwen. Installeer slechts goed scherpgeslepen, niet vervormde, barstvrije zaagbladen (4). Gebruik geen cirkelzaagbladen (4) van hooggelegeerd snelstaal (HSS-staal). Veiligheidsinrichtingen (2, 5) aan de machine mogen niet worden gedemonteerd of onbruikbaar gemaakt. Alleen gereedschappen die overeenkomen met prEN 847-1:1996 mogen op de machine worden gebruikt. Beschadigde zaagbladen (4) dienen onmiddellijk te worden vervangen. Gebruik geen zaagbladen die niet overeenkomen met de karakteristieke gegevens vermeld in deze gebruiksaanwijzing. Zorg ervoor dat alle inrichtingen (2, 15) die het zaagblad afdekken behoorlijk werken. Let op : Uitsnijdingen mogen met deze zaag niet worden uitgevoerd. Beschadigde of defecte veiligheidsinrichtingen dienen onmiddellijk te worden vervangen. De spleetspie (5) is een belangrijke veiligheidsinrichting die het werkstuk geleidt en het dichtgaan van de uitkeping achter het zaagblad en het terugslaan van het werkstuk voorkomt. Let op de dikte van de spleetspie. De spleetspie mag niet dunner zijn dan het zaagbladlichaam en niet dikker dan de breedte van de uitkeping. Bij elke zaagbeurt dient de afdekkap (2) op het werkstuk te worden verlaagd. Gebruik bij het in de lengte snijden van smalle werkstukken zeker een schuifstok (3) (breedte kleiner dan 120 mm). Zaag geen werkstukken die te klein zijn om ze veilig met de hand te kunnen vasthouden. Bij het op maat snijden van smalle houtstukken27

moet de parallelaanslag aan de rechterkant van het zaagblad worden vastgespannen. U staat tijdens het zagen altijd aan de zijkant van het zaagblad. De machine niet belasten zodat ze tot stilstand komt. Druk het werkstuk altijd hard tegen de werkplaat (1). Let er goed op dat afgesneden stukken hout niet door de tandkrans van het zaagblad worden gegrepen en weggeslingerd. Alle bescherm- en veiligheidsinrichtingen moeten aan het eind van een herstelling of onderhoud onmiddelijjk weer worden gemonteerd. De veiligheids-, werk- en onderhouds- voorschriften van de fabrikant alsook de afmetingen vermeld onder ”Technische Gegevens” dienen te worden opgevolgd. De desbetreffende voorschriften ter voorkoming van ongevallen en de andere algemeen erkende veiligsheidsregelen moeten worden nageleefd. Brochures met toelichtingen van de onge- vallenverzekering in acht nemen (VBG 7). Sluit telkens bij het werken met de zaag de stofzuiginstallatie aan. De zaag enkel in werking stellen in verbinding met een gepaste afzuiginstallatie of een in de handel gebruikelijke industriestofzuiger in werking stellen. Verlengkabel in open lucht : Gebruik in open lucht enkel daarvoor toegelaten en overeenkomstig gekenmerkte verlengkabels. Verwijder nooit losse splinters, zaagsel of vastgeklemde stukken hout terwijl het zaagblad draait. Schakel de machine uit alvorens storingen te verhelpen of vastgeklemde stukken hout te verwijderen. - Netstekker trekken - Bij een uitgesleten zaagspleet het tafelinzetstuk (6) vervangen. - Netstekker trekken - De tafelcirkelzaag dient te worden aangesloten op een 230 V stopcontact met randaarding dat door een zekering van minstens 10 A beveiligd is. Gebruik geen machine met een laag vermogen voor zwaar werk. Gebruik de kabel niet voor doeleinden waarvoor hij niet is bedoeld ! Zorg voor een veilige stand en bewaar steeds uw evenwicht. Controleer het gereedschap op eventuele beschadigingen ! Veiligheidsinrichtingen of licht beschadigde onderdelen zorgvuldig op hun behoorlijke en doelmatige werkwijze controleren alvorens het gereedschap verder te gebruiken. Controleer of de beweegbare onderdelen naar behoren functioneren en niet klem zitten alsook of onderdelen beschadigd zijn. Alle onderdelen moeten correct gemonteerd zijn en alle voorwaarden vervullen om de behoorlijke werkwijze van het gereedschap te waarborgen. Beschadigde veiligheidsinrichtingen en onderdelen dienen deskundig door een erkende vakwerkplaats te worden hersteld of vervangen behalve in deze gebruiksaanwijzing anders vermeld. Laat beschadigde schakelaars door een klantendienst-werkplaats vervangen. Dit gereedschap beantwoordt aan de desbetreffende veiligheidsvoorschriften. Herstellingen mogen enkel door een elektrovakman worden uitgevoerd door originele wisselstukken te gebruiken, anders kunnen ongelukken voor de gebruiker ontstaan. Let op ! Risico een verwonding op te lopen ! Niet in het draaiende zaagblad grijpen. Oogbeschermer dragen Gehoorbeschermer dragen Stofmasker dragen Geluidsemissiewaarden Het geluid van deze zaag wordt gemeten volgens DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 aanhangsel A; 2/95. Het geluid op de werkvloer kan 85 db (A) overschrijden. In dit geval zijn geluidswerende maatregelen voor de gebruiker vereist. (Gehoorbeschermer dragen !)28

Bedrijf Onbelast draaien Geluidsdrukniveau LPA 106,3 dB(A) 86,8dB(A) Geluidsvermogen LWA 119,3 dB(A) 99,8dB(A) „De waarden vermeld in de tabel zijn emissiewaarden en komen niet meteen noodzakelijk overeen met de geluidswaarden gemeten op de werkplaats. Hoewel er een correlatie bestaat tussen emissie- en immissieniveaus kan er niet zeker uit worden opgemaakt of al dan niet bijkomende voorzorgsmaatregelen vereist zijn. Medebepalende factoren die het momenteel op de werkplaats voorhanden zijnde immissieniveau kunnen beïnvloeden zijn o.a. de duur van de geluidsinwerking, de karakteristieke gesteldheid van de werkruimte, andere geluidsbronnen etc. b.v. het aantal machines en andere in de buurt plaats hebbende processen. De betrouwbare werkplaatswaarden kunnen evenwel van land tot land variëren. Deze informatie zal echter de gebruiker in staat stellen, gevaar en risico beter te kunnen beoordelen.

5. Technische gegevens

Asynchroonmotor 230 V, 50 Hz Vermogen 1000 Watt Korte-tijdbedrijf S3 40 % 10 min. Nullasttoerental n0 2950 t/min. Hardmetaalzaagblad ø 205 x ø 16 x ø 2,5 mm Aantal tanden 20 Tafelafmetingen zonder tafeluitbreiding 515 x 400 mm Tafeluitbreiding 515 x 170 mm Snijhoogte max. 45 mm / 90° 27 mm / 45° Hoogteverstelling traploos van 0 tot 45 mm Motor traploos zwenkbaar van 0° tot 45° Afzuigaansluiting ( 35 mm Intermitterende werkwijze (S3) betekent dat gedurende het zagen ook afkoelpauzen dienen ingelast te worden. De spertijd is zo lang dat zich geen ontoelaatbare verhitting van de machine voordoet waarbij de motor gedurende de spertijd zich niet meer op binnentemperatuur afkoelt. Belastings- en spertijd samen wordt cyclusduur genoemd. Die bedraagt normaal 10 min., dwz. bij een machinetijd van S3 50% zijn 5 min. belastingstijd en 5 min. spertijd.

6. Vóór ingebruikneming

De machine moet worden opgesteld zodat ze stevig staat, dwz. ze moet op een werkbank of op en vast onderstel worden vastgeschroefd. Vóór ingebruikneming moeten alle afdekkingen en veiligheidsinrichtingen naar behoren zijn gemonteerd. Het zaagblad moet vrij kunnen draaien. Bij reeds bewerkt hout op vreemde lichamen letten zoals b.v. nagels of schroeven en dgl. Voordat U de in-/uitschakelaar indrukt dient U zich ervan te vergewissen dat het zaagblad correct is gemonteerd en beweegbare onderdelen gemakkelijk draaien. Controleer vóór het aansluiten van de machine of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet.

Let op ! Trek vóór alle onderhouds- en montagewerkzaamheden op de cirkelzaag telkens de netstekker uit het stopcontact.

7.1 Tafeluitbreiding opstellen (fig. 1)

Tafeluitbreiding (21) omhoogklappen Tafelsteunen (13) omlaagklappen. Moer (19) losdraaien en schuifvoet (18) naar beneden schuiven tot de tafeluitbreiding (21) gelijk ligt met de zaagtafel (1). Moer (19) vastdraaien. Dwarsaanslag (8) de loopgleuf (a) van de zaagtafel (1) in schuiven. Om de tafeluitbreiding (21) omlaag te klappen de beide tafelsteunen (13) naar beneden trekken en tegelijk naar het midden omhoogklappen. De beide scharnieren (20) naar binnen duwen en de tafeluitbreiding (21) omlaagklappen.

7.2 Montage van het zaagblad (fig. 2/3)

Let op! Netstekker trekken De spaanbakafdekking (22) door losdraaien van de vier bevestigingsschroeven (23) loszetten en omhoogklappen. Moer (24) losdraaien door een sleutel (SW 19) op de moer (24) en een andere steeksleutel (SW

8) op de motoras (a) te zetten om tegen te

houden. Let op! Moer in draairichting van het zaagblad (4) draaien. Buitenste flens (25) afnemen en het oude zaagblad (4) schuin naar beneden van de binnenste flens aftrekken. Montageflenzen schoonmaken. De montage van het nieuwe zaagblad gebeurt in omgekeerde volgorde. Let op! Draairichting in acht nemen (zie pijl op het zaagblad).

7.3 Afstelling van de spleetspie (fig. 4/5)

Afstelling voor verborgen sneden.29

Zaagblad (4) door draaien van de kruk (15) naar links omlaag bewegen. Zaagbladafdekking (2) verwijderen door de moer (17) los te draaien. De beide schroeven (26) losdraaien. De spleetspie (5) naar zijn onderste positie schuiven. De spleetspie (5) afstellen zodat de afstand tussen het zaagblad (4) en de spleetspie (5) 3 tot 5 mm bedraagt. De top van de spleetspie moet 2 mm onder het bovenste punt van de zaagtand zijn. De beide schroeven (26) terug aanhalen. Let op! Na het uitvoeren van een verborgen snede moet de spleetspie terug naar zijn bovenste positie worden gebracht en de beschermkap worden gemonteerd. (zie 7.4) De afstelling van de spleetspie moet telkens na het verwisselen van zaagblad gebeuren.

7.4 Montage van de zaagbladafdekking (fig. 6)

Spleetspie (5) naar de bovenste stand brengen. Zaagbladafdekking (2) op de spleetspie (5) zetten en uitlijnen. Schroef (27) het gat in de zaagbladafdekking (2) door en de spleetspie (5) in steken en borgen d.m.v. de moer (17). De demontage gebeurt in omgekeerde volgorde. Let op: De zaagbladafdekking (2) moet vrij beweegbaar zijn

7.5 Vervangen van het tafelinzetstuk (fig. 6)

Let op: Netstekker trekken ! De zes schroeven (28) verwijderen. Zaagbladafdekking (2) afnemen (zie 7.4). Het versleten tafelinzetstuk (6) naar boven uitnemen. De montage van het nieuwe tafelinzetstuk gebeurt in omgekeerde volgorde.

8.1 In- en uitschakelen (fig. 1)

De zaag kan worden ingeschakeld door de groene toets in te drukken. Wacht totdat het zaagblad zijn maximumtoeren-tal heeft bereikt alvorens te beginnen zagen. Om de zaag weer uit te schakelen drukt U de rode toets in.

8.2 Parallelaanslag (fig. 5)

Voor het langszagen van houten delen dient de parallelaanslag (7) te worden gebruikt. De parallelaanslag (7) op de rechter of linker kant van de zaagtafel (1) schuiven. Met behulp van de ingestempelde schaal op de zaagtafel (1) kan de parallelaanslag (7) op de gewenste maat worden afgesteld. De beide vleugelschroeven (12) aandraaien teneinde de parallelaanslag vast te zetten.

8.3 Snijdiepteafstelling (fig. 8)

Om de snijdiepte van het zaagblad (4) te veranderen draait u de kruk (15) naar links voor een grotere snijdiepte of naar rechts voor een geringere snijdiepte. De snijdiepte kunt u aflezen op de schaal (30). Met de moer (29) kunt u de ingestelde snijdiepte fixeren.

8.4 Hoekafstelling (fig. 8)

Vastzethendels (16) loszetten. De motorsteun (32) met het handvat (33) naar rechts omhoogbewegen tot de wijzer (34) naar de gewenste hoekmaat (31) wijst. Vastzethendels (16) terug vastzetten.

Na elke nieuwe afstelling is het aan te raden een proefsnede uit te voeren om de afgestelde afmetingen te controleren. Na het aanzetten van de zaag wachten tot het zaagblad zijn maximumtoerental heeft bereikt voordat u de snede uitvoert. Lange werkstukken aan het einde van het snijden beveiligen tegen neerkantelen (b.v. afrolstandaard enz.). Let op bij het insnijden.

9.1 Snijden van smalle werkstukken

(breedte kleiner dan 120 mm) (fig. 7) De parallelaanslag (7) overeenkomstig de voorziene werkstukbreedte afstellen. Werkstuk met de beide handen vooruitschuiven, nabij het zaagblad (4) zeker de schuifstok (3) gebruiken. (bij de levering begrepen !) Het werkstuk altijd doorschuiven tot aan het einde van de spleetspie (5). Let op ! Bij korte werkstukken moet de schuifstok reeds worden gebruikt als u begint te snijden.

9.2 Snijden van zeer smalle werkstukken(breedte kleiner dan 30 mm) (fig. 111)

De parallelaanslag (7) moet op de snijbreedte van het werkstuk worden afgesteld. Werkstuk met schuifhout (c) tegen de parallelaanslag (25) duwen en werkstuk met de schuifstok (3) doorschuiven tot aan het einde van de spleetspie (5). Schuifhout niet bij de levering begrepen ! (Verkrijgbaar in de gespecialiseerde handel)

9.3 Uitvoeren van verborgen zaagsneden (fig. 11)

Verborgen sneden en groefsneden zijn mogelijk door de afneembare zaagbladbescherming en de traploos afstelbare snijhoogte van 0-45 mm. Zaagbladbescherming (2) verwijderen (zie 7.4). Spleetspie (5) ca. 2 mm lager afstellen dan de bovenste zaagbladtand (zie 7.3). De gewenste snijdiepte afstellen (zie 8.3). De parallelaanslag (7) afstellen op de benodigde breedte. Het werkstuk in het zaagblad (4) schuiven. Er dient op te worden gelet dat het werkstuk vast op de zaagtafel (1) ligt. De volgorde van de sneden dient te worden gekozen zodat de uitgesneden lijst op de rechterkant van het zaagblad (4) afvalt om een vastklemmen te voorkomen tussen parallelaanslag (7) en zaagblad (4) (terugstootrisico).

9.4 Schuine zaagsneden (fig. 12)

Schuine zaagsneden worden principieel uitgevoerd met behulp van de parallelaanslag (7). Zaagtafel in de gewenste schuine stand arrêteren. Het te zagen werkstuk langs de parallelaanslag (7) leiden. Zie 9.1 of 9.2 naargelang van de werkstukbreedte.

9.5 45° zaagsneden van kleine werkstukken

(fig. 13) 45° sneden mogen enkel mits gebruikmaking van de parallelaanslag (7) en de hoekaanslag (14) of van de dwarsaanslag (8) worden doorgevoerd. Hoekaanslag (14) op de parallelaanslag (7) zetten. Parallelaanslag (7) op de gewenste lengte van het werkstuk instellen en vastklemmen. Werkstuk in de hoekaanslag (14) leggen. Zaag inschakelen en hoekaanslag (14) samen met het houtstuk langs de parallelaanslag (7) het zaagblad (4) in schuiven. Na uitvoering van de zaagsnede de zaag uitschakelen.

9.6 Snijden met de dwarsaanslag (fig. 14)

Dwarsaanslag (8)de loopgleuf van de zaagtafel (1) in leggen. Kartelschroef (36) losdraaien en door draaien van de geleidehoekstaal de gewenste hoekmaat afstellen. Kartelschroef (36) weer aanhalen. Dwarsaanslag tot aan het zaagblad voorschuiven. Vleugelschroef (37) losdraaien en aanslagrail voorschuiven tot de afstand tussen zaagblad en aanslagrail nog ca. 2 cm bedraagt. Vleugelschroef (37) weer aanhalen. Dwarsaanslag opnieuw terugtrekken en het stuk hout tegen de aanslagrail (38) schuiven. Zaag aanzetten.

• Stuk hout vast tegen de aanslagrail (38) duwen en dwarsaanslag in richting van het zaagblad schuiven om de snede door te voeren.

• Na het snijden de zaag weer uitschakelen.

Machine regelmatig van stof en veront- reinigingen ontdoen. Voor het schoonmaken gebruikt U best perslucht of een doek. Gebruik voor het schoonmaken van het kunststofgedeelte geen bijtende middelen

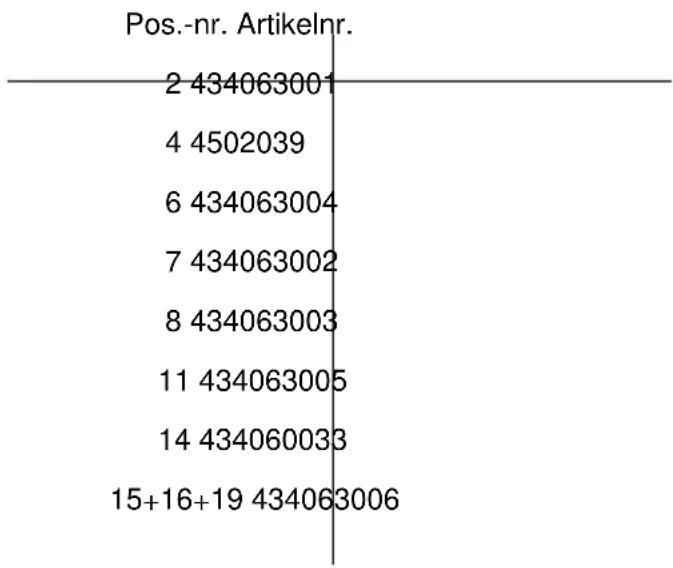

11. Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden: Type van het toestel Artikelnummer van het toestel Ident-nummer van het toestel Wisselstuknummer van het benodigde stuk Pos.-nr. Artikelnr.
