MANUAL DE UTILIZADOR TK 1000200 EINHELL

Manual de operação Serra circular de mesa

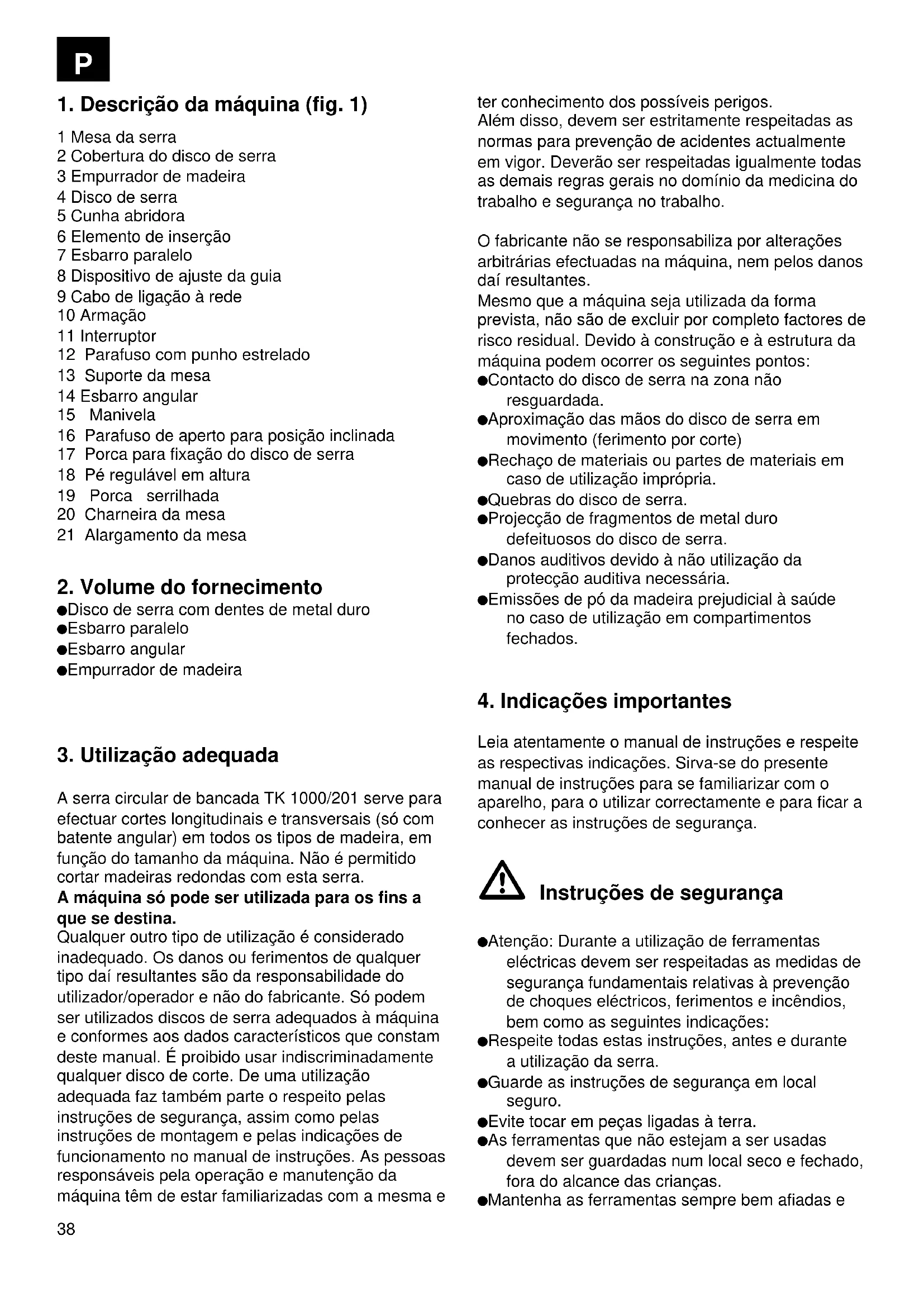

1. Descrição da máquina (fig. 1)

1 Mesa da serra 2 Cobertura do disco de serra 3 Empurrador de madeira 4 Disco de serra 5 Cunha abridora 6 Elemento de inserção 7 Esbarro paralelo 8 Dispositivo de ajuste da guia 9 Cabo de ligação à rede 10 Armação 11 Interruptor 12 Parafuso com punho estrelado 13 Suporte da mesa 14 Esbarro angular 15 Manivela 16 Parafuso de aperto para posição inclinada 17 Porca para fixação do disco de serra 18 Pé regulável em altura 19 Porca serrilhada 20 Charneira da mesa 21 Alargamento da mesa

3. Utilização adequada

A serra circular de bancada TK 1000/201 serve para efectuar cortes longitudinais e transversais (só com batente angular) em todos os tipos de madeira, em função do tamanho da máquina. Não é permitido cortar madeiras redondas com esta serra. A máquina só pode ser utilizada para os fins a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Só podem ser utilizados discos de serra adequados à máquina e conformes aos dados característicos que constam deste manual. É proibido usar indiscriminadamente qualquer disco de corte. De uma utilização adequada faz também parte o respeito pelas instruções de segurança, assim como pelas instruções de montagem e pelas indicações de funcionamento no manual de instruções. As pessoas responsáveis pela operação e manutenção da máquina têm de estar familiarizadas com a mesma e ter conhecimento dos possíveis perigos. Além disso, devem ser estritamente respeitadas as normas para prevenção de acidentes actualmente em vigor. Deverão ser respeitadas igualmente todas as demais regras gerais no domínio da medicina do trabalho e segurança no trabalho. O fabricante não se responsabiliza por alterações arbitrárias efectuadas na máquina, nem pelos danos daí resultantes. Mesmo que a máquina seja utilizada da forma prevista, não são de excluir por completo factores de risco residual. Devido à construção e à estrutura da máquina podem ocorrer os seguintes pontos: Contacto do disco de serra na zona não resguardada. Aproximação das mãos do disco de serra em movimento (ferimento por corte) Rechaço de materiais ou partes de materiais em caso de utilização imprópria. Quebras do disco de serra. Projecção de fragmentos de metal duro defeituosos do disco de serra. Danos auditivos devido à não utilização da protecção auditiva necessária. Emissões de pó da madeira prejudicial à saúde no caso de utilização em compartimentos fechados.

4. Indicações importantes

Leia atentamente o manual de instruções e respeite as respectivas indicações. Sirva-se do presente manual de instruções para se familiarizar com o aparelho, para o utilizar correctamente e para ficar a conhecer as instruções de segurança. Instruções de segurança Atenção: Durante a utilização de ferramentas eléctricas devem ser respeitadas as medidas de segurança fundamentais relativas à prevenção de choques eléctricos, ferimentos e incêndios, bem como as seguintes indicações: Respeite todas estas instruções, antes e durante a utilização da serra. Guarde as instruções de segurança em local seguro. Evite tocar em peças ligadas à terra. As ferramentas que não estejam a ser usadas devem ser guardadas num local seco e fechado, fora do alcance das crianças. Mantenha as ferramentas sempre bem afiadas e39

limpas, a fim de garantir um trabalho de qualidade e em segurança. Verifique regularmente a ficha e o cabo eléctrico e, em caso de danos, mande-os substituir por um electricista habilitado. Verifique regularmente as extensões eléctricas e substitua-as se estiverem danificadas. Ao ar livre use unicamente extensões eléctricas adequadas para essas condições e desde que estejam devidamente identificadas para esse efeito. Observe sempre com atenção o trabalho que está a realizar. Proceda de modo sensato. Não use a ferramenta se estiver cansado. Não use ferramentas em que não seja possível ligar e desligar o interruptor. Aviso! O uso de ferramentas de trabalho ou de acessórios de marcas terceiras poderá constituir perigo de ferimento. Retire a ficha da respectiva tomada sempre que sejam realizados trabalhos de regulação e de manutenção. Entregue as instruções de segurança a todas as pessoas que operam com a máquina. Não utilize a serra para serrar lenha. Não efectue cortes transversais em madeiras redondas. Cuidado! O disco de serra em rotação pode ferir seriamente as mãos e os dedos. A máquina está equipada com um interruptor de segurança (11) que impede que ela se ligue sozinha quando a corrente é restabelecida depois de um corte da alimentação. Antes da colocação em funcionamento verifique se a tensão na placa de características do aparelho coincide com a tensão da rede. Se for necessário recorrer a uma extensão eléctrica, certifique-se de que a respectiva secção transversal se adequa ao consumo de energia eléctrica da serra. Secção transversal mínima 1 mm

Utilize o tambor enrolador de cabo apenas se estiver desenrolado. Não transporte o aparelho segurando pelo cabo de rede. Verifique o cabo de ligação à rede (9). Não utilize cabos de ligação defeituosos ou danificados. Para retirar a ficha eléctrica da tomada não puxe pelo cabo. Proteja o cabo da acção do calor, óleo e das arestas vivas. Não exponha a serra à chuva nem a utilize em ambientes húmidos ou molhados. Assegure uma boa iluminação. Durante os trabalhos no exterior, recomenda-se o uso de calçado antiderrapante. Não efectue trabalhos de serragem na proximidade de líquidos ou gases inflamáveis. Use vestuário de trabalho adequado! A roupa larga ou as jóias podem ser apanhadas pelo disco de serra em rotação. Se tiver cabelos compridos, apanhe-os com uma rede própria para esse efeito. Evite posições impróprias. O operador deve ter pelo menos 18 e os formandos, no mínimo, 16 anos, desde que sob supervisão de um adulto. Uma área de trabalho desarrumada aumenta o perigo de acidentes. Não deixe outras pessoas, nomeadamente crianças, tocar na ferramenta ou no cabo de rede. Mantenha-as afastadas do local de trabalho. Mantenha as crianças afastadas do aparelho enquanto este estiver ligado à corrente. Mantenha o local de trabalho livre de aparas e de outros obstáculos. As pessoas que estiverem a utilizar a máquina não podem ser distraídas. Respeite o sentido de rotação do motor e do disco de serra. Não é permitido, em circunstância alguma, travar o movimento dos discos de serra (4), pressionando-os de lado, depois de desligado o accionamento. Monte apenas discos de serra (4) bem afiados e isentos de rupturas ou deformações. Não utilize discos de serra circular (4) em aço rápido de alta liga (aço HSS). Os dispositivos de segurança (2, 5) existentes na máquina não podem ser desmontados ou desactivados. Na máquina só podem ser usadas ferramentas que estejam em conformidade com a norma prEN 847-1:1996. Os discos de serra defeituosos (4) devem ser substituídos imediatamente. Não utilize discos de serra que não correspondam aos dados característicos referidos neste manual de instruções. Certifique-se de que todos os dispositivos (2, 15), que cobrem o disco de serra, funcionam sem problemas. Atenção: Não é permitido executar cortes em imersão com esta serra. Os dispositivos de protecção danificados ou defeituosos devem ser imediatamente substituídos. A cunha abridora (5) é um dispositivo de protecção importante, que guia o material, evitando que a fenda de corte se feche atrás do disco de serra e que o material seja rechaçado.40

Tenha atenção à espessura da cunha abridora. A cunha abridora não pode ter uma espessura inferior à do corpo do disco de serra, nem superior à largura da respectiva fenda de corte. A cobertura de protecção (2) tem que ser aproximada do material a trabalhar de cada vez que a máquina for operada. Utilize sempre um pau para empurrar (3), ao efectuar cortes longitudinais em peças estreitas (largura inferior a 120 mm). Não corte peças que sejam demasiado pequenas, para que possa segurá-las com a mão. Tem que fixar a guia paralela do lado direito do disco de serra para que possa efectuar cortes em peças de madeira estreitas. Trabalhe sempre ao lado do disco de serra. Não esforce de tal maneira a máquina a ponto de provocar a sua paragem. Pressione a peça a trabalhar sempre com bastante firmeza contra o tampo da mesa (1). Tenha cuidado para que os pedaços de madeira cortados não sejam apanhados pela coroa dentada do disco de serra e depois projectados violentamente. Rechaço de materiais ou partes de materiais. Durante os trabalhos no exterior, recomenda-se o uso de calçado antiderrapante. Quaisquer dispositivos de protecção e de segurança, que tenham sido desmontados aquando da realização de trabalhos de reparação ou manutenção, terão de ser montados novamente. Quer as instruções de segurança, quer as que dizem respeito à manutenção e ao trabalho propriamente dito, elaboradas pelo fabricante, assim como as dimensões especificadas nos Dados Técnicos, são para respeitar. Devem ser respeitadas as normas em vigor relativas à prevenção de acidentes e as demais regras gerais em matéria de segurança. Respeite as prescrições dos boletins da associação profissional (na Alemanha, VBG 7j). Ligue o dispositivo de extracção de poeiras à máquina em todos os trabalhos. Use a serra somente com um dispositivo de extracção próprio para aspirar pó de madeira e serradura ou então um vulgar aspirador universal. Extensões ao ar livre: Ao ar livre use unicamente extensões eléctricas adequadas para esse meio e devidamente identificadas para o efeito. Nunca retire estilhaços, aparas ou partes de madeira entaladas com o disco de serra em rotação. Desligue primeiro a máquina, antes de eliminar falhas ou remover pedaços de madeira entalados. - Puxe a ficha - Substitua o elemento de inserção da mesa (6) se a fenda de serragem estiver descentrada. - Puxe a ficha - A serra circular de bancada tem que ser ligada a uma tomada de 230 V com protecção à massa, com uma protecção por fusível mínima de 10 A. Não use ferramentas com potência insuficiente para trabalhos exigentes. Não use o cabo para fins a que não se destina. Certifique-se de que está numa posição segura e mantenha sempre o equilíbrio. Verifique se o aparelho não apresenta danos! Antes de voltar a usar uma ferramenta, verifique cuidadosamente se os dispositivos de protecção ou peças com danos menores funcionam de modo correcto e adequado. Verifique se o funcionamento das peças móveis está em ordem, se não estão perras ou se há peças danificadas. Todos os componentes têm de estar montados correctamente e as indispensáveis condições de funcionamento do aparelho têm de estar asseguradas. Os dispositivos de protecção e as peças danificados devem ser reparados ou substituídos numa oficina de assistência técnica, desde que as instruções de utilização não mencionem nada em contrário. Os interruptores danificados devem ser substituídos numa oficina onde seja prestada assistência técnica a clientes. Esta ferramenta eléctrica corresponde às disposições de segurança aplicáveis. As reparações só devem ser realizadas por um electricista, utilizando peças sobresselentes originais. Caso contrário, o utilizador poderá sofrer acidentes. Atenção! Perigo de ferimentos! Não aproxime as mãos do disco de serra em movimento. Use óculos de protecção Use protecção auditiva Use protecção contra poeiras41

Valores de emissão de ruídos O ruído desta serra foi medido de acordo com a norma DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 Anexo A; 2/95. O ruído no local de trabalho pode exceder os 85 dB (A). Neste caso, o utilizador necessita de medidas de isolamento acústico. (Use protecção auditiva!) Operação Marcha em vazio Nível de pressão acústica LPA 106,3 dB(A) 86,8 dB(A) Nível de potência acústica LWA 119,3 dB(A) 99,8 dB(A) „Os valores referidos constituem valores de emissão e não representam obrigatoriamente valores seguros relativos ao local de trabalho. Apesar de existir uma correlação entre níveis de emissão e imissão, esta não permite determinar com segurança se são necessárias medidas de prevenção adicionais. Dos factores, que podem influir sobre o nível de imissão que se verifica em dado momento no local de trabalho, fazem parte a duração do efeito, as particularidades inerentes ao espaço de trabalho, outras fontes de ruído, etc., p. ex. o número de máquinas e de outras operações nas imediações. Os valores fiáveis relativos ao local de trabalho também podem variar de país para país. Esta informação deverá, no entanto, permitir ao utilizador uma melhor avaliação dos riscos.“

Motor assíncrono 230V~50Hz Potência 1000 Watt Funcionamento de curta duração S3 40% 10 min. Rotações em vazio n

2950 rpm Disco de serra de metal duro Ø 205 x Ø 16 x Ø 2,5 mm Número de dentes 20 Tamanho da bancada sem prolongamento da bancada 515 x 400 mm Prolongamento da bancada 515 x 170 mm Altura de corte máx. 45 mm / 90º 27 mm / 45º Regulação contínua da altura 0 - 45 mm Ângulo do motor continuamente ajustável de 0º - 45º Bocal de ligação para extracção de poeiras Ø 35 mm Operação intermitente (S3) significa que durante a operação é necessário fazer intervalos para arrefecimento. O intervalo é tão longo que a máquina não se aquece de modo inadmissível, sendo que o motor não se arrefece mais à temperatura ambiente durante o intervalo. Designam-se o tempo de funcionamento e o intervalo juntos por duração do ciclo. De acordo com a norma, ela é de 10 min., isto é, com uma duração de ligação S3 de 50%, o tempo de funcionamento é de 5 min. e o intervalo de 5 min.

6. Antes da colocação em serviço

Instale a máquina numa posição estável, isto é, aparafuse-a numa bancada de trabalho ou numa armação firme. Antes de colocar a máquina em serviço, devem estar montados correctamente todos os dispositivos de protecção e as coberturas. O disco de serra deve poder girar livremente. Se a madeira já foi utilizada, observe se ela contém corpos estranhos, como p.ex. pregos ou parafusos, etc. Antes de accionar o interruptor, certifique-se de que o disco de serra está montado correctamente e as peças móveis se deslocam facilmente. Antes de ligar a máquina, verifique se os dados constantes da placa de características correspondem aos dados referentes à rede.

Atenção! Deve retirar a ficha da tomada antes de efectuar trabalhos de manutenção e reequipamento na serra circular.

7.1 Montagem do alargamento da mesa (fig. 1)

Rebater o alargamento da mesa (21) para cima Rebata os apoios da mesa (13) para baixo. Solte a porca (19) e baixe o pé regulável em altura (18) até o alargamento da mesa (21) estar ao mesmo nível da mesa da serra (1). Aperte a porca (19). Desloque o batente transversal (8) para dentro do rasgo (a) da mesa da serra (1) . Para rebater o alargamento da mesa (21), puxe- o para baixo sobre os dois apoios da mesa (13), rebatendo-os simultaneamente para cima em direcção ao centro. Carregue as duas charneiras (20) para dentro e rebata o alargamento da bancada (21) para baixo.

7.2 Montagem do disco de serra (fig. 2/3)

Atenção! Retire a ficha da tomada Solte a cobertura da caixa de aparas (22), desapertando os quatro parafusos de fixação42

(23), e rebata-la para cima. Solte a porca (24), colocando uma chave (tam.

19) nela e aplicando uma outra chave de bocas

(tam. 8) no eixo do motor (b) para contra-apoiar. Atenção! Rode a porca no sentido de rotação do disco de serra (4). Retire o flange exterior (25) e remova, do flange interior, o disco de serra antigo (4), puxando-o para baixo na diagonal. Limpe o flange receptor. A montagem do novo disco de serra é realizada na sequência inversa. Atenção! Respeite o sentido de rotação (ver seta no disco de serra).

7.3 Ajuste da cunha abridora (fig. 4/5)

Ajuste para cortes ocultos. Baixe o disco de serra (4), rodando a manivela (15) para o lado esquerdo. Remova a protecção do disco de serra (2), soltando a porca (17). Desaperte os dois parafusos (26). Coloque a cunha abridora (5) na posição inferior. Ajuste a cunha abridora (5) por forma a manter uma distância de 3-5 mm entre ela e o disco de serra (4). A ponta da cunha abridora deve estar localizada 2 mm abaixo da ponta superior do dente da serra. Volte a apertar ambos os parafusos (26). Atenção! Depois de executar o corte oculto, volte a colocar a cunha abridora na posição superior e monte a cobertura de protecção. (ver 7.4) Deve ajustar a cunha abridora sempre que substituir o disco de serra.

7.4 Montagem da protecção do disco de serra

(fig. 6) Coloque a cunha abridora (5) na posição superior. Coloque e ajuste a protecção do disco de serra (2) na cunha abridora (5). Introduza o parafuso (27) através dos orifícios na protecção do disco de serra (2) e na cunha abridora (5) e fixe-o com a porca (17). A desmontagem é realizada na sequência inversa. Atenção: A protecção do disco de serra (2) tem que ter boa mobilidade.

7.5 Substituição do elemento de inserção (fig. 6)

Atenção: Retire a ficha da tomada! Retire os seis parafusos (28). Retire a protecção do disco de serra (2) (ver 7.4) Retire, por cima, o elemento de inserção (6) gasto. A montagem do novo elemento de inserção é realizada na sequência inversa.

Ligue a serra, apertando o botão verde . Antes de começar a serrar, espere até que o disco de serra tenha atingido a velocidade máxima de rotação. Aperte o botão vermelho para desligar a serra.

8.2 Esbarro paralelo (fig. 7)

Use o esbarro paralelo (7) para cortar madeira em sentido longitudinal. Empurre o esbarro paralelo (7) para o lado direito ou esquerdo da mesa da serra (1). Ajuste o esbarro paralelo (7) à medida desejada, usando como referência a escala graduada na mesa da serra (1). Aperte os dois parafusos de orelhas (12), para fixar o esbarro paralelo.

8.3 Ajuste da profundidade do corte (fig. 8)

A fim de alterar a profundidade de corte do disco de serra (4), rode a manivela (15) para a esquerda, para uma maior profundidade de corte, ou para a direita para uma menor profundidade. Pode consultar a profundidade de corte na escala (30). Pode fixar a profundidade de corte ajustada com a porca (29).

8.4 Ajuste do ângulo (fig. 8.4 Ajuste do ângulo

(fig. 8) Soltar os punhos de sujeição (16) Desloque o suporte do motor (32), com o punho (33), para o lado superior direito até o ponteiro (34) indicar o ângulo (31) desejado. Volte a apertar os punhos de sujeição (16).

Depois de cada ajuste aconselhamos que faça um corte de ensaio para verificar as medidas ajustadas. Depois de ligar a serra, espere até o disco de serra atingir a velocidade de rotação máxima antes de efectuar o corte. Ao cortar peças de madeira mais compridas apoie a extremidade para evitar que esta caia (p. ex. com cavaletes, etc.). Proceda com cuidado ao efectuar os cortes.9.1 Cortes em peças estreitas (largura inferior a 120 mm) (fig. 9) Ajuste a guia paralela (7) de acordo com a largura que se prevê que a peça tenha. Empurre a peça com ambas as mãos, utilizando sempre um pau para empurrar (3) quando o final da peça estiver já próximo do disco de serra (4). (Incluído no fornecimento!) Empurre a peça sempre até ao final da cunha abridora (5). Atenção! Se o material for curto, tem que usar o pau para empurrar logo no início do corte.

9.2 Cortes de peças muito estreitas

(Largura inferior a 30 mm) (fig. 10) A guia paralela (7) tem que ser ajustada à largura de corte da peça. Pressione a peça a trabalhar com o empurrador (c) contra a guia paralela (25) e faça-a avançar com o pau para empurrar (3) até ao final da cunha abridora (5). O empurrador não está incluído no material a fornecer! (Encontra-se à venda nas lojas especializadas)

9.3 Execução de cortes ocultos (fig. 11)

A cobertura retirável do disco de serra e a altura de corte ajustável sem escalonamento de 0 - 45 mm permitem fazer cortes ocultos e de ranhuras. Remova a cobertura do disco de serra (2) (veja 7.4). Ajuste a cunha abridora (5) aprox. 2 mm por debaixo do dente mais alto do disco de serra (veja 7.3). Ajuste a profundidade de corte desejada (veja 8.3). Ajuste o esbarro paralelo (7) à largura necessária. Empurre a peça a cortar para ela entrar no disco de serra (4). Ao fazer isso, observe que ela deve estar apoiada firmemente sobre a mesa (1). Execute o corte de modo que a peça cortada caia à direita do disco de serra (4), para evitar que ela emperre entre o esbarro paralelo (7) e o disco de serra (4) (perigo de rebate).

9.4 Cortes diagonais (fig. 12)

Para a execução de cortes diagonais usa-se por princípio o esbarro paralelo (7). Fixe a mesa da serra na posição angular desejada (veja 8.4). Guie a peça a ser cortada ao longo do esbarro paralelo (7). Veja para isso os itens 9.1 ou 9.2, de acordo com a largura da peça.

9.5 Cortes de peças pequenas num ângulo de 45°

(fig. 13) Os cortes de 45º só podem ser efectuados com a ajuda da guia paralela (7) e da guia angular (14) ou da guia transversal (35). Monte o esbarro angular (14) no esbarro paralelo (7). Ajuste o esbarro paralelo (7) para corresponder ao comprimento desejado da peça e fixe-o. Coloque a peça no esbarro angular (14). Ligue a serra e empurre o esbarro angular (14) junto com a peça de madeira ao longo do esbarro paralelo (7), para fazê-la entrar no disco de serra (4). Desligue a serra depois de executar o corte.

9.6 Serrar com a guia transversal (Fig. 14)

Introduza a guia transversal (8) no rasgo da bancada da serra (1). Desaperte o parafuso serrilhado (36) e ajuste a medida angular pretendida rodando o esquadro. Volte a apertar o parafuso serrilhado (36). Avance a guia transversal até ao ponto zero. Desaperte o parafuso de orelhas (37) e avance a barra de encosto até a distância entre o disco da serra e a barra de encosto compreender ainda aprox. 2 cm. Volte a apertar o parafuso de orelhas (37). Volte a puxar a guia transversal para trás e encoste a peça de madeira à barra de encosto (38). Ligue a serra. Pressione a peça de madeira com força contra a barra de encosto (38) e empurre a guia transversal na direcção do disco da serra para executar o corte. Depois de terminar volte a desligar a serra.

É necessário limpar a máquina regularmente, tanto de pó como de sujeira. Para a limpeza, use preferivelmente ar comprimido ou um pano que não solte fiapos. Para limpar as partes de material plástico, não use agentes cáusticos

11. Pedido de peças sobressalentes

Ao pedir peças sobressalentes, indique sem falta o seguinte: Tipo de aparelho (modelo) Numero de artigo do aparelho Número de ident. do aparelho Número da peça sobressalente necessária

O período de garantia inicia-se no acto da compra e compreende 24 meses. A garantia abrange erros de fabrico, defeitos de material e de funcionamento. As peças sobressalentes necessárias para a reparação e o tempo de serviço não serão cobrados. Não concedemos garantia sobre danos subsequentes. O seu parceiro do serviço de assistência técnica85
