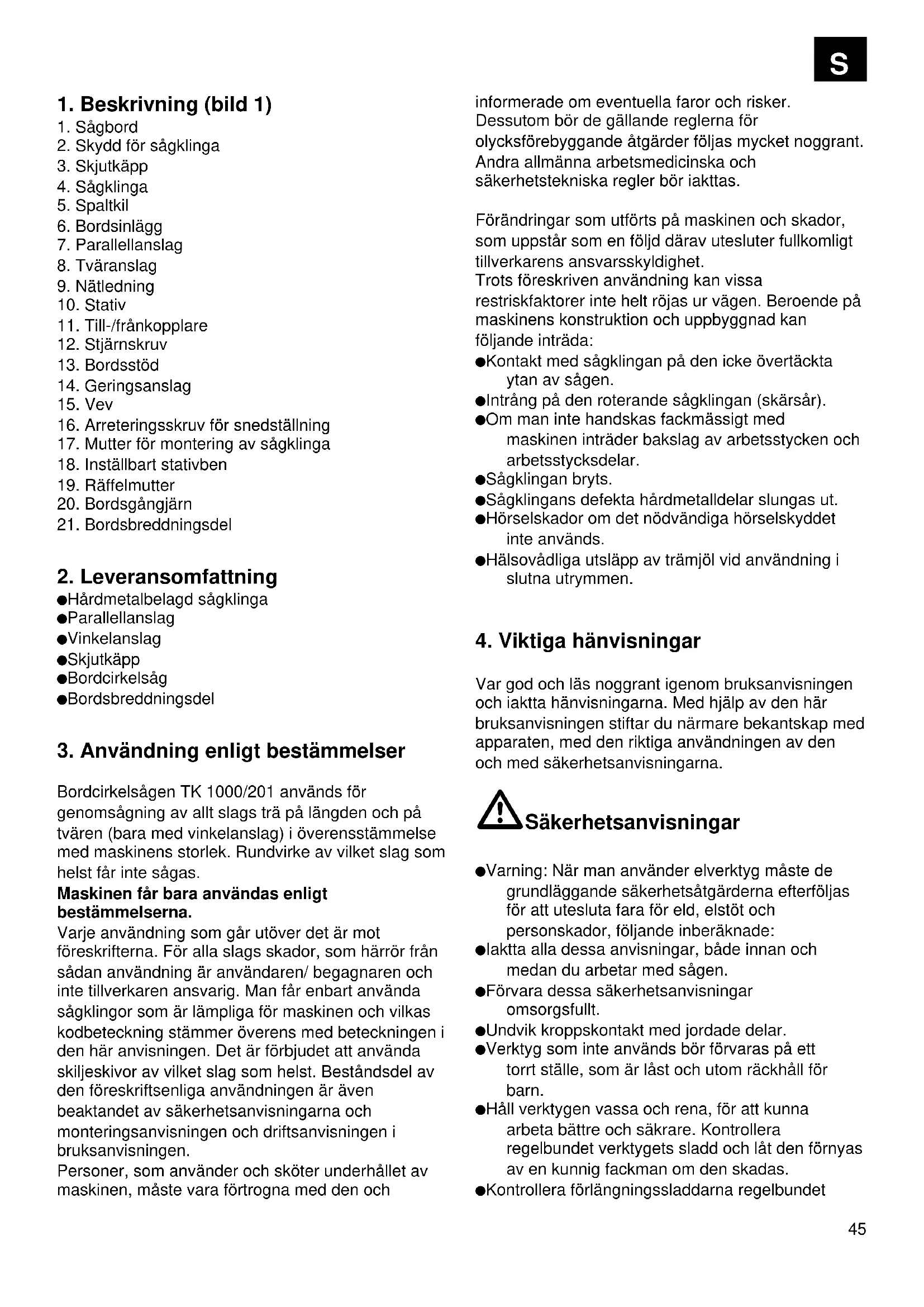

1. Beskrivning (bild 1)

2. Skydd för sågklinga

11. Till-/frånkopplare

16. Arreteringsskruv för snedställning

17. Mutter för montering av sågklinga

18. Inställbart stativben

21. Bordsbreddningsdel

2. Leveransomfattning

Hårdmetalbelagd sågklinga Parallellanslag Vinkelanslag Skjutkäpp Bordcirkelsåg Bordsbreddningsdel

3. Användning enligt bestämmelser

Bordcirkelsågen TK 1000/201 används för genomsågning av allt slags trä på längden och på tvären (bara med vinkelanslag) i överensstämmelse med maskinens storlek. Rundvirke av vilket slag som helst får inte sågas. Maskinen får bara användas enligt bestämmelserna. Varje användning som går utöver det är mot föreskrifterna. För alla slags skador, som härrör från sådan användning är användaren/ begagnaren och inte tillverkaren ansvarig. Man får enbart använda sågklingor som är lämpliga för maskinen och vilkas kodbeteckning stämmer överens med beteckningen i den här anvisningen. Det är förbjudet att använda skiljeskivor av vilket slag som helst. Beståndsdel av den föreskriftsenliga användningen är även beaktandet av säkerhetsanvisningarna och monteringsanvisningen och driftsanvisningen i bruksanvisningen. Personer, som använder och sköter underhållet av maskinen, måste vara förtrogna med den och informerade om eventuella faror och risker. Dessutom bör de gällande reglerna för olycksförebyggande åtgärder följas mycket noggrant. Andra allmänna arbetsmedicinska och säkerhetstekniska regler bör iakttas. Förändringar som utförts på maskinen och skador, som uppstår som en följd därav utesluter fullkomligt tillverkarens ansvarsskyldighet. Trots föreskriven användning kan vissa restriskfaktorer inte helt röjas ur vägen. Beroende på maskinens konstruktion och uppbyggnad kan följande inträda: Kontakt med sågklingan på den icke övertäckta ytan av sågen. Intrång på den roterande sågklingan (skärsår). Om man inte handskas fackmässigt med maskinen inträder bakslag av arbetsstycken och arbetsstycksdelar. Sågklingan bryts. Sågklingans defekta hårdmetalldelar slungas ut. Hörselskador om det nödvändiga hörselskyddet inte används. Hälsovådliga utsläpp av trämjöl vid användning i slutna utrymmen.

4. Viktiga hänvisningar

Var god och läs noggrant igenom bruksanvisningen och iaktta hänvisningarna. Med hjälp av den här bruksanvisningen stiftar du närmare bekantskap med apparaten, med den riktiga användningen av den och med säkerhetsanvisningarna. Säkerhetsanvisningar Varning: När man använder elverktyg måste de grundläggande säkerhetsåtgärderna efterföljas för att utesluta fara för eld, elstöt och personskador, följande inberäknade: Iaktta alla dessa anvisningar, både innan och medan du arbetar med sågen. Förvara dessa säkerhetsanvisningar omsorgsfullt. Undvik kroppskontakt med jordade delar. Verktyg som inte används bör förvaras på ett torrt ställe, som är låst och utom räckhåll för barn. Håll verktygen vassa och rena, för att kunna arbeta bättre och säkrare. Kontrollera regelbundet verktygets sladd och låt den förnyas av en kunnig fackman om den skadas. Kontrollera förlängningssladdarna regelbundet46

och byt ut dem mot nya, om de är skadade. Använd utomhus enbart förlängningssladdar, som är tillåtna för det ändamålet och vederbörligt betecknade. Håll ögonen på det du gör. Var förnuftig då du arbetar. Låt bli att använda verktyget, när du är trött. Använd inga sådana verktyg, som inte har fungerande strömbrytare. Varning! Användningen av andra insatsskär och tillbehör kan innebära en skaderisk för dig. Dra ut stickproppen vid alla slags inställnings- och underhållsarbeten. Dela ut säkerhetsanvisningarna åt alla personer, som arbetar vid maskinen. Använd inte sågen till att såga ved. Låt bli att såga rundvirke på tvären. Obs! På grund av den roterande sågklingan är risken stor för att händer och fingrar skadas. Maskinen är försedd med en säkerhetsströmbrytare (11) så att den inte kopplas på igen efter ett spänningsfall. Kontrollera före driftstart om spänningen på apparatens typskylt överensstämmer med nätspänningen. Om en förlängningssladd är nödvändig, ska du först försäkra dig om att förlängningssladdens tvärsnitt är tillräckligt stort för sågens strömupptagning. Minimitvärsnitt 1 mm2 Kabeltrumman ska enbart användas i upprullat tillstånd. Sågen får inte bäras vid sladden. Kontrollera sladden (9). Använd inga defekta eller skadade sladdar. Använd inte sladden till att dra ut stickproppen ur väggkontakten. Skydda sladden mot hetta, olja och vassa kanter. Utsätt inte sågen för regn och använd inte maskinen i fuktig eller våt omgivning. Sköt om att belysningen på arbetsplatsen är god. Då du arbetar utomhus är det ytterst viktigt att du har skodon på dig som inte är hala. Såga inte i närheten av brännbara vätskor eller gaser. Använd lämplig arbetsklädsel! Lös klädsel eller smycken kan fastna i den roterande sågklingan. Använd hårnät om du har långt hår. Undvik onaturliga arbetsställningar. Personen som använder bordcirkelsågen måste vara minst 18 år gammal, personer i utbildning minst 16 år gamla, men då enbart under uppsikt. Oordning på arbetsytan kan leda till olyckor. Tillåt inte andra personer, särskilt barn, att vidröra verktyget eller sladden. Håll dem på avstånd från arbetsplatsen. Barn bör hållas borta från apparaten som är ansluten till elnätet. Håll arbetsplatsen ren från träavfall och omkringliggande delar. Personer som arbetar med maskinen får inte distraheras. Iaktta i vilken riktning motorn och sågklingan roterar. Då driften kopplats av, får sågklingorna (4) på inga villkor bromsas genom att från sidan trycka emot dem. Installera bara bra vässade, hela och inte deformerade sågklingor (4). Använd inga cirkelsågklingor (4) av höglegerat snabbstål (HSS -stål). Maskinens säkerhetsanordningar (2, 5) får inte demonteras eller göras obrukbara. Enbart verktyg som överensstämmer med prEN 847-1:1996 får användas i maskinen. Defekta sågklingor (4) måste genast bytas ut. Använd inga sågklingor, som inte överensstämmer med typdata, som anges i denna bruksanvisning. Det bör säkerställas, att alla anordningar (2, 15), som täcker sågklingan, fungerar oklanderligt. Obs: Insatsskär får inte utföras med denna såg. Skadade eller defekta skyddsanordningar bör omedelbart bytas ut. Klyvkilen (5) är en viktig skyddsanordning, som för arbetsstycket och förhindrar att sågskåran sluts bakom sågklingan. Den förhindrar även bakslag av arbetsstycket. Ge akt på klyvkilens tjocklek. Klyvkilen får inte vara tunnare än sågklingsstycket och inte tjockare är sågskårans bredd. Vid varje arbetsmoment måste skyddskåpan (2) sänkas ned på arbetsstycket. Använd absolut en skjutstav (3) (bredden mindre än 120 mm) då du sågar smala arbetsstycken på längden. Såga inga arbetsstycken, som är för små, för att man ska kunna hålla dem säkert i handen. Då smala trästycken sågas till, måste parallellanslaget spännas fast på högra sidan av sågklingan. Arbetsställningen ska alltid vara vid sidan av sågklingan. Maskinen får inte belastas till så hög grad, att den kommer till stillestånd. Tryck alltid arbetsstycket hårt mot arbetsplattan (1). Se till, att avsågade trästycken inte fastnar i sågklingans tandkrans och slungas iväg. Arbetsstycken eller delar därav kan slungas tillbaka.47

Vid arbeten utomhus rekommenderar vi att du bär halkfria skor. Montera alla skydds- och säkerhetsanordningar omedelbart efter att reparation eller underhåll har avslutats. Beakta tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i tekniska data. Beakta gällande arbetarskyddsföreskrifter och övriga, allmänt erkända säkerhetstekniska regler. Beakta anvisningshäftena från branschförbundet (VBG 7j). Anslut alltid suganordningen när du använder maskinen. Använd endast sågen med en lämplig suganläggning eller en normal dammsugare för industribruk. Förlängningskablar utomhus: Vid användning utomhus får endast härför godkända och märkta förlängningskablar användas. Avlägsna aldrig löst splitter, spånor eller inklämda trädelar då sågklingan är i gång. För att avhjälpa störningar eller för att avlägsna inklämda trästycken bör maskinen kopplas av. - Stickproppen dras ut - Om sågspåret är fuktigt förnyas bordsinlägget (6). - Stickproppen dras ut - Bordcirkelsågen måste anslutas till en 230 V skyddsväggkontakt med en minimisäkring på 10

Använd inga maskiner med låg kapacitet för tungt arbete. Använd sladden inte för ändamål, som den inte är avsedd för! Sköt om att du står säkert och håll hela tiden jämvikten. Granska om verktyget eventuellt är skadat! Innan du fortsätter att använda verktyget, måste skyddsanordningarna eller lätt skadade delar omsorgsfullt undersökas för att säkerställa deras oklanderliga och föreskrivna funktion. Kontrollera, om de rörliga delarna fungerar oklanderligt och inte sitter fast eller om delarna är skadade. Samtliga delar måste vara riktigt monterade och uppfylla alla villkor, för att säkerställa verktygets oklanderliga drift. Skadade skyddsanordningar och delar måste repareras eller bytas ut fackmässigt i en erkänd serviceverkstad, om inget annat är angivet i bruksanvisningen. Låt skadade strömbrytare bli utbytta i en serviceverkstad. Detta verktyg stämmer överens med de gällande säkerhetsbestämmelserna. Reparationer får bara utföras av en elfackman, och enbart med originalreservdelar; i annat fall kan användaren råka ut för en olycka. Varning! Risk för personskador! Grip inte in i den roterande sågklingan. Använd ögonskydd Använd hörselskydd Använd dammskydd Bulleremissionsvärden Bullret, som den här sågen förorsakar, mäts enligt DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 bilaga A; 2/95. Apparaten kan på arbetsplatsen överskrida 85 db (A). I detta fall krävs bullerbekämpningsåtgärder för användaren. (Använd hörselskydd!) Drift Tomgång Ljudtrycksnivå LPA 106,3 dB(A) 86,8dB(A) Ljudeffektnivå LWA 119,3 dB(A) 99,8dB(A) „De angivna värdena är emissionsvärden och måste inte därmed tillika även utgöra säkra arbetsplatsvärden. Fastän det finns en korrelation mellan emissions- och immissionsnivån, kan därav inte med säkerhet avledas, om ytterligare försiktighetsåtgärder är nödvändiga eller inte. Faktorer, som kan ha inflytande på den aktuella immissionsnivån på arbetsplatsen omfattar inverkans längd, arbetsutrymmets särdrag, övriga bullerkällor osv., exempelvis antalet maskiner och andra närliggande processer. Tillförlitliga arbetsplatsvärden kan även variera från ett land till ett annat. Genom den här informationen ska emellertid användaren vara kompetentare att bedöma faror och risker.“48

Asynkronmotor 230 V 50 Hz Effekt 1000 Watt Korttidsdrift S3 40% 10 min. Tomgångsvarvtal n0 2950 min

Hårdmetallsågklinga Ø 205 x Ø 16 x Ø 2,5 mm Antal tänder 20 Bordets storlek utan bordsbreddningsdel 515 x 400 mm Bordsbreddningsdel 515 x 170 mm Såghöjd max 45 mm / 90° 27 mm / 45° Höjdinställning steglös 0 - 45 mm Motorn steglöst ställbar 0° - 45° Anslutning till spånutsug Ø 35 mm Den intermittenta driften (S3) betyder att avkylningsperioder måste läggas in under driftens gång. Uppehållet skall vara så pass länge att maskinen inte värms upp till en otillåten hög temperatur, varvid motorn inte längre kan kylas ned till rumstemperatur under uppehållet. Belastnings- och uppehållstid tillsammans betecknas som arbetstid. Denna uppgår enligt normen till 10 min, dvs. vid inkoppling av S3 50 % är 5 min belastningstid och 5 min uppehållstid.

6. Före idrifttagandet

Maskinen ska ställas upp stabilt, dvs på en arbetsbänk eller på ett fast stativ. Före idrifttagandet måste alla täckningar och säkerhetsutrustningar vara monterade på rätt sätt. Sågklingan ska kunna löpa fritt. Se upp för externa partiklar som t ex spikar eller skruvar osv i bearbetat trä. Säkerställ, innan till-/frånkopplingsknappen manövreras, att sågklingan är rätt monterad och att de rörliga delarna inte kärvar. Säkerställ, innan maskinen ansluts, att uppgifterna på typskylten och nätdata stämmer överens.

Varning! Dra alltid ut stickkontakten innan du underhåller eller bestyckar cirkelsågen.

7.1 Sätta in bordsbreddningsdel (bild 1)

Fäll upp bordsbreddningsdelen (21). Fäll ned bordsstöden (13). Lossa på muttern (19) och skjut ned stativbenet (18) så långt tills bordsbreddningsdelen (21) står i samma plan som sågbordet (1). Dra åt muttern (19). Skjut in tväranslaget (8) i sågbordets (1) löpskåra (a). För att fälla ned bordsbreddningsdelen (21), dra ned de båda bordsstöden (13) och fäll samtidigt upp dem mot mitten. Tryck de båda gångjärnen (20) inåt och fäll ned bordsbreddningsdelen (21).

7.2 Montera sågklinga (bild 2/3)

Varning! Dra ut stickkontakten! Lossa på spånbehållarens lock (22) genom att skruva loss de fyra fästskruvarna (23) och fäll sedan upp locket. Lossa på muttern (24) genom att vrida med en nyckel (strl. 19) vid muttern och hålla emot med en gaffelnyckel (strl. 8) vid motoraxeln (b). Varning! Vrid muttern i sågklingans (4) rotationsriktning. Ta av den yttre flänsen (25) och dra sedan av den gamla klingan (4) från den inre flänsen i en rörelse snett nedåt. Rengör monteringsflänsarna. Montera den nya sågklingan i omvänd ordningsföljd. Varning! Observera sågklingans rotationsriktning (se pil på sågklingan).

7.3 Ställa in spaltkniv (bild 4/5)

Inställning för dold sågning. Flytta sågklingan (4) nedåt genom att vrida på veven (15) åt vänster. Ta bort sågklingans skydd (2) genom att lossa på muttern (17). Lossa på de båda skruvarna (26). Skjut spaltkniven (5) till dess undre läge. Ställ in spaltkniven (5) så att avståndet mellan sågklinga (4) och spaltkniv (5) uppgår till 3 - 5 mm. Spaltknivens spets måste ligga 2 mm under sågklingans översta spets. Dra åt de båda skruvarna (26) på nytt. Varning! Efter dold sågning, skjut tillbaka spaltkniven till dess övre läge och montera skyddskåpan. (se 7.4) Ställ in spaltkniven varje gång du har bytt ut sågklingan.

7.4 Montera skydd för sågklinga (bild 6)

Skjut spaltkniven (5) till dess övre läge. Sätt sågklingans skydd (2) på spaltkniven (5) och justera sedan in. Skjut in skruven (27) genom hålet i sågklingans skydd (2) och in i spaltkniven (5). Säkra sedan49

med muttern (17). Demontera i omvänd ordningsföljd. Varning! Sågklingans skydd (2) måste vara rörligt.

7.5 Byta ut sågplatta (bild 6)

Varning! Dra ut stickkontakten! Ta bort de sex skruvarna (28). Ta av sågklingans skydd (2) (se 7.4) Lyft upp den slitna sågplattan (6). Montera den nya sågplattan i omvänd ordningsföljd.

8.1 Till- och frånkoppling (Bild 1)

Genom att trycka in den gröna knappen kan sågen slås till. Börja inte att såga förrän sågklingan har nått sitt maximala varvtal. Koppla ur sågen genom att trycka in den röda knappen .

Vid längssågning av arbetsstycken måste parallellanslaget (7) användas. Skjut parallellanslaget (7) mot sågbordets (1) högra eller vänstra sida. Med hjälp av den präglade skalan på sågbordet (1) kan parallellanslaget ställas in till önskat mått. Drag åt de bägge vingskruvarna (12) för att fixera parallellanslaget.

8.3 Sågdjupsinställning (bild 8)

Ställ in sågklingans (4) sågdjup genom att vrida på veven (15) åt vänster för större sågdjup och åt höger för mindre sågdjup. Sågdjupet kan läsas av på skalan (30). Fixera det inställda sågdjupet med muttern (29).

8.4 Vinkelinställning (bild 8)

Lossa på spärrhandtaget (16). Flytta motorfästet (32) uppåt till höger med handtaget (33) tills visaren (34) står på avsedd vinkel (31). Dra åt spärrhandtagen (16) på nytt.

Vi rekommenderar att du kontrollerar de inställda måtten efter varje ny inställning med en provsågning. Då du sätter igång sågen, bör du vänta tills sågklingan har uppnått det maximala varvtalet, innan du börjar såga. Långa arbetsstycken måste säkras för att inte falla ner vid slutet av sågprocessen (t.ex. lossningsställ för spolar etc.) Var aktsam då du börjar såga.

9.1 Sågande av smala arbetsstycken

(Bredd mindre än 120 mm) (bild 9) Parallellanslaget (7) inställs för att motsvara det avsedda arbetsstyckets bredd. Arbetsstycket skuffas framåt med båda händerna, i sågklingans (4) närhet bör skjutstaven (3) absolut användas. (Ingår i leveransen!) Arbetsstycket skuffas alltid ända till slutet av klyvkilen (5). Obs! Vid korta arbetsstycken bör skjutstaven användas redan från början av sågandet.

9.2 Sågande av mycket smala arbetsstycken

(Bredd mindre än 30 mm) (bild 10) Parallellanslaget (7) inställs enligt arbetsstyckets tillsågningsbredd. Tryck arbetsstycket mot klyvanhållet (25) med en skjutplatta (c) och skjut igenom arbetsstycket ända fram till slutet av spaltkniven (5) med hjälp av påskjutaren (3). Skjutplattan ingår inte i leveransen! (Finns hos din återförsäljare)

9.3 Genomföring av spårsågning på sidan

(Bild 11) På grund av det avtagbara skyddet för sågklingan och den steglöst inställbara sågningshöjden mellan 0 och 45 mm kan spårsågning på sidan resp. på ovanytan genomföras. Avlägsna skyddet för sågklingan (2) (se 7.3). Ställ in spaltkilen (5) ca. 2 mm djupare än den översta sågtanden. Ställ in önskat sågningsdjup (se 8.3). Ställ in parallellanslaget (7) till erforderlig bredd. Skjut in arbetsstycket mot sågklingan (4). Se till att arbetsstycket ligger stadigt på sågbordet (1). Ordningsföljden för sågningsarbetena skall väljas ut på ett sådant sätt att den avsågade listen faller bort på höger sida om sågklingan (4), för att undvika att denna del kläms fast mellan parallellanslag (7) och sågklinga (4) (risk för rekyler).50

9.4 Snedsågning (Bild 10)

Snedsågning genomförs alltid med hjälp av parallellanslaget (7). Fixera sågbordet i önskat vinkelläge (se 8.4). Skjut arbetsstycket som är avsett att sågas längs med parallellanslaget (7). Hur detta görs beskrivs antingen i 9.1 eller 9.2, beroende på arbetsstyckets bredd.

9.5 45°-sågning av små arbetsstycken (Bild 11)

45°-sågning får endast utföras med hjälp av parallellanslaget (7) och vinkelanslaget (14) eller tväranslaget (35). Sätt på vinkelanslaget (14) på parallellanslaget (7). Ställ in parallellanslaget till avsedd längd hos arbetsstycket samt kläm fast. Lägg in arbetsstycket i vinkelanslaget (14). Slå till sågen och skjut vinkelanslaget (14) tillsammans med trädelen mot sågklingan (4) längs med parallellanslaget (7). Efter avslutad sågning skall sågen slås av.

9.6 Sågning med tväranslag (bild 12)

Lägg in tväranslaget i sågbordets (1) löpskåra. Lossa på räffelskruven (36) och ställ in önskat vinkelmått genm att vrida på styrvinkeln. Dra åt räffelskruven (36) på nytt. Skjut fram tväranslaget till sågklingan. Lossa på vingskruven (37) och skjut anslagslisten framåt tills avståndet mellan sågklingan och anslagslisten är ca 2 cm. Dra åt vingskruven (37) på nytt. Dra tillbaka tväranslaget och lägg an trädelen mot anslagslisten (38). Slå till sågen. Tryck trädelen fast mot anslagslisten (38) och skjut tväranslaget mot sågklingan medan du sågar. Koppla ifrån sågen efter att sågningen har avslutats.

Maskinen skall regelbundet rengöras från damm och smuts. Rengör helst med tryckluft eller med en trasa. Använd inga frätande medel när ni gör rent på plastdelarna.
