Termék típusa	Vezeték nélküli szalagfűrész
Márka	Einhell
Modell	TE-MB 18/127 Li
Tápegység	18 V egyenáram (lítium-ion akkumulátor)
Üresjárati fordulatszám	240 ford./perc
Szalagsebesség	120 m/perc
Max. vágási szélesség	127 mm
Max. vágási magasság	115 mm
Fűrészszalag	1141 x 13 x 0,65 mm, osztás 10/14 fog/hüvelyk
Súly	Kb. 6 kg
Védelmi kategória	III
Hangnyomásszint	86 dB(A)
Hangteljesítményszint	99 dB(A)
Rezgés (fogantyú)	< 2,5 m/s²
Megmunkálható anyagok	Ötvözetlen acél, színesfémek, fa, fa-szerű anyagok
Fő funkciók	Kézi vezetésű vágás, LED világítás, állítható fogantyú, munkadarab-ütköző
Karbantartás és tisztítás	Használat után tisztítsa, ne használjon agresszív tisztítószereket, ellenőrizze a szénkeféket
Biztonság	Indítászár, szalagvédelem, be/ki kapcsoló, védőberendezések
Pótalkatrészek és javíthatóság	Fűrészszalag, szénkefék, akkumulátor; szakszerviz általi javítás
Általános információk	Szállítás tartozékai: fűrészszalag, pót szalag, 4 és 5 mm-es Allen-kulcsok, használati utasítás

Gyakran ismételt kérdések - TE-MB 18/127 Li EINHELL

Hogyan kell kicserélni az Einhell TE-MB 18/127 Li fűrészszalagját?

Először távolítsa el az akkumulátort. Lazítsa meg a védőburkolatok csavarjait, nyissa ki a feszítőt a szorítókar óramutató járásával megegyező irányba történő elforgatásával. Cserélje ki a szalagot a vágási irány betartásával (a fogaknak az ütköző felé kell mutatniuk). Csavarja vissza a burkolatokat, és feszítse meg a szalagot a kart az óramutató járásával ellentétes irányba forgatva. Viseljen kesztyűt.

Milyen akkumulátor kompatibilis az Einhell TE-MB 18/127 Li szalagfűrésszel?

Ez a fűrész Einhell Power X-Change sorozatú lítium-ion akkumulátorokkal működik, 18 V-on. Az akkumulátor nem tartozék a szállításhoz. Csak ajánlott Einhell 18 V-os akkumulátorokat használjon.

Hogyan kell feltölteni a szalagfűrész akkumulátorát?

Helyezze az akkumulátort a megfelelő töltőbe. Csatlakoztassa a töltőt a hálózati aljzathoz. A zöld LED villog a töltés alatt. Amikor a zöld LED folyamatosan világít, az akkumulátor fel van töltve. Ne hagyja, hogy az akkumulátor teljesen lemerüljön.

Milyen anyagokat lehet vágni ezzel a szalagfűrésszel?

A fűrész alkalmas ötvözetlen acél (szerkezeti acél), színesfémek, fűrészáru és fa-szerű anyagok vágására. Ne használja ötvözött acélhoz, edzett acélhoz, tűzifához vagy mérgező anyagokhoz.

Hogyan kell beállítani a munkadarab-ütközőt?

Lazítsa meg a két hatszög fejű csavart a 4 mm-es Allen-kulccsal. Mozgassa az ütközőt a kívánt pozícióba (lehetőleg a legalacsonyabbra a jobb vezetés érdekében). Húzza meg a csavarokat.

Mit tegyek, ha a fűrészszalag beszorul?

Azonnal kapcsolja ki a fűrészt, és távolítsa el az akkumulátort. Ne erőltesse. Ellenőrizze, hogy a munkadarab megfelelően van-e rögzítve, és hogy a szalag megfelelően van-e feszítve. Szükség esetén lazítsa meg a szalagot, és helyezze vissza. Győződjön meg arról, hogy a vágási szélesség nem haladja meg az előírásokat.

Hogyan kell tisztítani és karbantartani a szalagfűrészt?

Tisztítsa meg a védőburkolatokat, a szellőzőnyílásokat és a házat nedves ruhával és enyhe szappannal. Ne használjon agresszív termékeket. Rendszeresen ellenőrizze a szénkeféket. Hosszabb tároláshoz lazítsa meg a szalagot, és olajozza meg a vezetőgörgőket.

Milyen biztonsági felszerelések ajánlottak?

Mindig viseljen védőszemüveget, porvédő maszkot és hallásvédőt. Hosszú haját kösse össze, és vegye le az ékszereket. Használjon kesztyűt a szalag cseréjekor. Győződjön meg arról, hogy a munkadarab szilárdan rögzítve van.

Hogyan kell értelmezni az akkumulátor töltöttségjelzőjének fényeit?

3 lámpa világít = akkumulátor teljesen feltöltve. 2 vagy 1 lámpa világít = maradék töltés. 1 lámpa villog = akkumulátor üres, tölteni kell. Az összes villog = túl alacsony hőmérséklet vagy hibás akkumulátor.

Hol találok pótalkatrészeket az Einhell TE-MB 18/127 Li szalagfűrészhez?

A pótalkatrészek (fűrészszalag, szénkefék, akkumulátor) elérhetők az Einhell-Service.com weboldalon. Adja meg a készülék típusát, a cikkszámot és az alkatrész számát. Javítások esetén lépjen kapcsolatba a vevőszolgálattal.

HASZNÁLATI ÚTMUTATÓ TE-MB 18/127 Li EINHELL

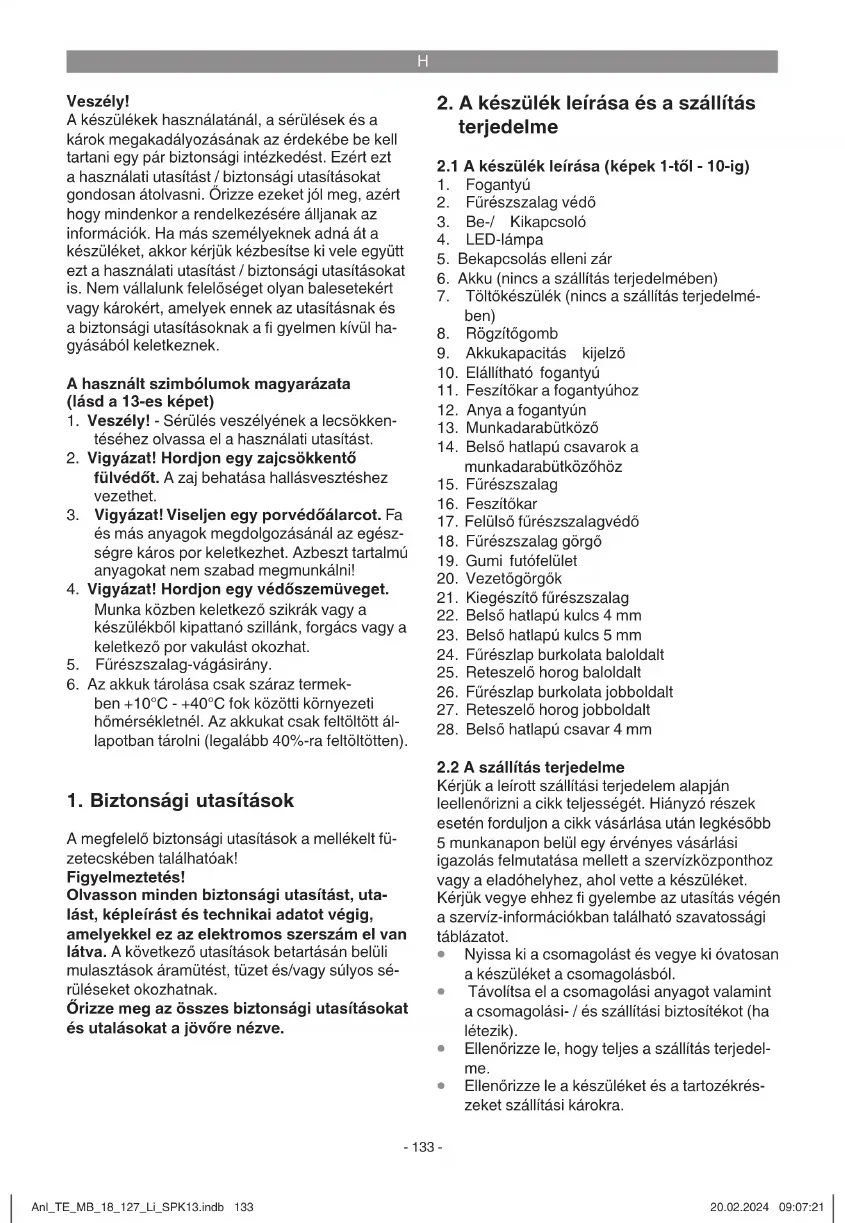

H Eredeti használati utasítás Akkus-szalagfűrész

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

A használt szimbólumok magyarázata (lásd a 13-es képet)

1. Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást.
2. Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.
3. Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egész-ségre káros por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni!
4. Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékböl kipattanó szillánk, forgács vagy a keletkező por vakulást okozhat.
5. Fürészszalag-vágásirány.
6. Az akkuk tárolása csak száraz termekben +10°C - +40°C fok közötti környezeti hömérsékletnél. Az akkukat csak feltöltött állapotban tárolni (legalább 40%-ra feltöltötten).

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!

Figyelmeztetés!

Olvasson minden biztonsági utasítást, utalást, képleírást és technikai adatot végig, amelyekkel ez az elektromos szerszám el van látva. A következő utasítások betartásán belüli mulasztások áramütést, tüzet és/vagy súlyos sé-rüléseket okozhatnak.

Örizze meg az összes biztonsági utasításokat és utalásokat a jövőre nézve.

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása (képek 1-től - 10-ig)

1. Fogantyú
2. Fürészszalag védő
3. Be-/ Kikapcsoló
4. LED-lámpa
5. Bekapcsolás elleni zár
6. Akku (nincs a szállítás terjedelmében)
7. Töltökészülék (nincs a szállítás terjedelmében)
8. Rögzítögomb
9. Akkukapacitás kijelző
10. Elállítható fogantyú
11. Feszítőkar a fogantyúhoz
12. Anya a fogantyún
13. Munkadarabütköző
14. Belső hatlapú csavarok a munkadarabütközöhöz
15. Fürészszalag
16. Feszítőkar
17. Felülső fűrészszalagvédő
18. Fürészszalag görgö
19. Gumi futófelület
20. Vezetögörgök
21. Kiegészítő fűrészszalag
22. Belsö hatlapú kulcs 4 mm
23. Belsö hatlapú kulcs 5 mm
24. Fürészlap burkolata baloldalt
25. Reteszelő horog baloldalt
26. Fürészlap burkolata jobboldalt
27. Reteszelő horog jobboldalt
28. Belsö hatlapú csavar 4 mm

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésöbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

• Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
• Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
• Ellenőrizze le, hogy teljes a szállítás terjedelme.
• Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra.

H

- Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.

Veszély!

A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

• Akkus-szalagfürész
Fürészszalag
• Kiegészítő fűrészszalag
• Belső hatlapú kulcs 4 mm
• Belső hatlapú kulcs 5 mm
• Eredeti használati utasítás
• Biztonságiutasítások

3. Rendeltetésszerűi használat

Az akkus-szalagfűrész ötvözetlen acél (pl. szerkezeti acél), nem vastartalmú fém (pl. alumínium), fűrészáru és faszerű anyagok vágására alkalmas. Ötvözött acélt, edzett acélt és nemesített fémeket nem szabad feldolgozni. Az akkus-szalagfűrész nem alkalmas tűzifa vágására. Nem szabad reaktív vagy mérgező anyagok feldolgozni. Ügyeljen arra, hogy ne terhelje túl a gépet.

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

Általános biztonsági intézkedések

A használó felelős a készüléknek a gyártó megadásai szerinti szakszerű installációjáért és használatáért. Amennyiben elektromágneses zavarok lennének megállapítva, akkor a használó felelőségének a körébe tartozik ezeknek, a fenti "Fontos utasítás a villanybekötéshez" pont szerint megnevezett technikai segédeszközök általi elháritásuk.

Csak a gépnek megfelelő fűrészszalagokat szabad használni. A rendeltetésszerűi használat része a biztonsági utasítások fi gyelembe vétele is, valamint az összeszerelési és a használati utasításban levő üzemeltetési utasítások. A gépet kezelő és karbantartó személyeknek ezekben jártasaknak és a lehetséges veszélyekkel kapcsolatban kioktatottaknak kell lenniük. Ezen kívül legpontosabban be kell tartani az érvényes balesetvédelmi előírásokat. Figyelembe kell venni a munkaegészségügy és a biztonságtechnika terén fennálló egyébb álltalános szabályokat.

A gépen történő változtatások, teljesen kizárják a gyártó szavatolását és az ebböl keletkező károk megtérítését.

Bizonyos fennmaradt rizikótényezőket rendeltetésszerű használat esetén sem lehet teljes mértékben kizárni. A gép konstrukciója és felépítése által a következő rizikók léphetnek fel:

• A szükséges zajcsökkentő füllvédő használatának mellőzésekor a hallás károsodása.
• Zárt teremben történő használatnál az egész-ségre káros fapor kibocsájtása.
• Baleset veszélye a fedetlen vágókörben, a szerszám kézzel való megérintése által.
• A szerszámcserénél, sérülés veszélye (vágási veszély).
• Fennálló veszély a munkadarbok vagy a munkadarab részeinek az elhajítása által.
  • Az ujjak zúzódása.
• Veszélyeztetés a visszacsapódás által.
  A megfelelő felfekvő felület hiánya által a munkadarab megbillenése.
  • A vágószerszám megérintése.
• A por és a szilánkok szemsérülésket idézhetnek elő. Hordjon ezért mindig egy védőszemüveget vagy egy szemüveget biztonsági üvegekkel.
  A por az egy különös veszélyt jelent: ahhoz, hogy ne kelljen port belélegeznie, egy megfelelő védömaszkot kellene hordania.
• Hordjon mindig egy kifogástalan és testhezálló védőruhát.
• Hosszú hajat össze kell kötni, laza ékszert le kellene tenni.
• A vágandó munkadarabot mindig erősen odaszorítani. A munkadarab formájának olyan formájúnak kell lenni, hogy biztosítva legyen egy biztos beszorítás.

H

4. Technikai adatok

Feszültségellátás motor: 18 V d.c.

Üresjárati fordulatszám: .....240 perc ^-1

Fürészszalag sebessége: 120 m/perc

Fürészszalag: 1141 x 13 x 0,65 mm

Fogmegosztás, fogak 25,4 mm-ként: ...... ....10/14 fc (fogak collonként)

Max. vágási szélesség: 127 mm

Max. Vágásmagasság: 115 mm

Védelmi osztály: ....III / ◇

Súly: kb. 6 kg

Veszély!

Zaj és vibrálás

A zaj és a vibrálási értékek az EN 60745 szerint lettek mérve.

Hangnyomásmérték L _pA 86 dB(A)

Bizonytalanság K _pA 3 dB(A)

Hangteljesítménymérték L _WA ....99 dB(A)

Bizonytalanság K _WA 3 dB(A)

Hordjon egy zajcsökkentő fülvédőt.

A zaj befolyása hallásvesztességhez vezethet.

Rezgésösszértékek (három irány vektorösszege) az EN 60745 szerint lettek meghatározva.

Fogantyú

Rezgésemisszióérték a_h<2,5 m/s^2

Bizonytalanság K = 1,5 m/s²

A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben lehet a megadott érték felett.

A megadott rezgésemisszióértéket fel lehet használni az elektromosszerszámok egymással való összehasonlításhoz.

A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni.

Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.
- A készüléket rendszeresen karbantartani és megtisztítani.
- Illessze a munkamódját a készülékhez.

• Ne terhelje túl a készüléket.
- Hagyja adott esetben leellenőrizni a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.

Vigyázat!

Fennmaradt rizikók

Akkor is ha előírás szerint kezeli az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:

1. Tüdökárok, ha nem visel megfelelő porvédőmaszkot.
2. Hallás károsodás, ha nem visel megfelelő zajcsökkentő fülvédőt.
3. Egészségi károk, amelyek a kéz-kar-rezgésekből adódnak, ha a készülék hosszabb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.

5. Beüzemeltetés előtt

Figyelmeztetés!

Mielött beállításokat végezne el a készüléken, húzza mindig ki az akkut.

5.1 Általános

• Az üzembevétel előtt minden burkolatnak és biztonsági berendezésnek szabályszerűen fell kell szerelve lennie.
  • A fürészszalagnak szabadon kell tudni futnia.
• Ügyeljen a már megmunkált fán az idegen testekre, mint például szögekre vagy csavarokra stb..
• Mielött üzemeltetné a be-/ kikapcsolót, bizonyosodjon meg arról, hogy a fűrészszalag helyesen fel van szerelve és a mozgatható részek könnyű járatúak.
• Utasítás! A két belső hatlapú kulcs (22/23) az elállítható fogantyúban (10) van elrakva (lásd a 2-es képet).
• Utasítás! Vegye figyelmbe, hogy a használt fűrészszalag fogosztásának egyeztetve kell lenni a vágandó anyaggal. Különösen kemény anyagoknál vagy a fűrészszalag különösen nagy behatolási erősségénél ki kellene cserélni a fogosztást és ezáltal a fűrészszalagot.

H

5.2 A fogantyú beállítása (3-as kép)

• Az elállítható fogantyút (10) szükség szerint különböző bereteszelési pozíciókba lehet odaerősíteni.
  • Eressze meg a feszítőkart (11).
• Állítsa az elállítható fogantyút (10) a kívánt pozícióba.
• Fixálja a beállítást azáltal, hogy ismét feszesre állítja a feszítökart (11).
• Utasítás! Be lehet állítani a feszítőkar (11) előfeszítési erejét. Tartsa ehhez a kieresztett feszítőkart (11) feszesen és állítsa az anyát (12) a szemben levő oldalon be (az óramutató forgási irányába: nagyobb feszítőerő). Ellenőrizze le a beállítást azáltal, hogy ismét bezárja a feszítőkart (12). Ismételje addig meg az eljárást amig el nem érte a kívánt feszítőerőt.

5.3 A munkadarabütköző beállítása (4-es kép)

• Utasítás! Kiszállítási állapotban a munkadarabütköző (13) a felülső pozición van felerősítve.
• Utasítás! Állítsa a legalsóbb pozícióra a munkadarabütközöt (13), ezáltal megnöveli a vezetőfelületet. A munkadarabütközöt csak kivételes esetekben állítani egy magasabb pozícióba.
• Ahhoz hogy el tudja tolni a munkadarabütközót (13) a kívánt pozícióba, lazítsa meg a belső hatlapú kulccsal (22) a két belső hatlapú csavart (14). Azután ismét feszesre húzní a két belső hatlapú csavart (14).

5.4 Utasítások az LED-lámpához (1-es kép)

A készülék egy LED-lámpával (4) rendelkezik, a vágási terület kivilágítására.
- Az LED-lámpa (4) automatikusan be lesz kapcsolva, mihelyt üzemelteti a be- / kikapcsolót (3).
- Az LED-lámpa (4) egy pár másodperc mulva automatikusan kikapcsol, mihelyt ismét elengedi a be-/kikapcsolót (3).

5.5 A fűrészszalag felszerelése / leszerelése (képek 5-től – 7-ig)

Figyelmeztetés!

A fűrészszalag felszerelése és leszerelése előtt: Levenni az akkut! Viseljen kesztyűket a fűrészszalag cseréjekor azért, hogy elkerülje a sérüléseket!

Felszerelés:

• A bal oldali fűrészszalag burkolatának (24) a leszereléséhez lazítsa meg a belső hatlapú csavart (28). Felfelé nyomvatartott reteszelő horognál (25) tolja kifelé a fűrészszalag burkolatát (24).
• Ahhoz, hogy le tudja szerelni a jobb oldali szalagfúrész burkolatot (26), laziítsa meg a belső hatlapú csavart (28). Felfelé nyomvatartott reteszelő horognál (27) tolja kifelé a fúrészszalag burkolatát (26).
• Az új fűrészszalag felszerelése előtt tisztítsa meg a vezetőgörgőket (20) és mindkét fűrészszalaggörgöt (18). Különösen ügyelni kell arra, hogy a gumi futófelület (19) forgácsmentes legyen.
• Vigyázat! A sérült gumi futófelületet (19) haladéktalanul ki kell cserélni.
• A fűrészszalag felszereléséhez a fűrészszalag feszítőmechanizmusának nyitva kell lennie. Nyissa ki a feszítőmechanizmust a feszítőkar (16) óramutató járásával megegyező irányba forgatásával (lásd a 6-os képet).
• A fűrészszalag felszereléséhez kezdje a vezetőgörgők (20) alsó részénél, és folytassa a fűrészszalag görgők (18) körül a fűrészszalagvédő (7) felső részéig.
• Vigyázat! Figyelembe venni a futási irányt, azaz a fogak vágási szögének a futási irányba, azaz a munkadarab ütközője (13) felé kell mutatnia. (Lásd a nyilat a két fűrészszalaggörgön (18)).
• Biztosítsa, hogy az új fűrészszalag (15) szabadon fusson a vezetőgörgőkben (20) és a felső fűrészszalagvédőben (17).
• Feszítse meg a fűrészszalagot (15) a feszítőkarnak (16) az óramutató járásával ellentétes irányba történő elforgatásával.
• Utasítás! A fűrészszalagot először be kell futtatni. Csak rövid időre kapcsolja be a gépet, és ellenőrizze ennél a fűrészszalagot futását. A vágás megkezdése előtt biztosítsa a szalag helyes futását.
• Helyezze ismét fel a bal (24) és a jobb (26) fűrészszalag burkolatot. Biztosítsa, hogy mindkét reteszelő horog (25, 27) helyesen bereteszel. Rögzítse a két burkolatot (24, 26) a belső hatlapú csavarok (28) feszesre húzásával.

Utasítás! Az új fűrészszalag szélességének legalább akkorának kell lennie, mint a műszaki adatok 4. pontjában megadva. A fűrészszalag fogainak (15) ki kell állniuk a vezetőgörgők (20) előtt (lásd 7d. képet). Ha az új fűrészszalag (15) túl keskeny,

H

a fogak megsérülnek, és a fűrészszalag tompa lesz.

Leszerelés:

• Lazítsa meg a mind a két belső hatlapú csavart (28), és vegye le mind a két fűrészszalag burkolatot (24, 26).
• Lazítsa meg a fűrészszalagot (15) a feszítőkarnak (16) az óramutató járásával megegyező irányba történő elforgatásával.
• Vigyázat! A leszerelésnél a feszültség hirtelen feloldhat, és a fűrészszalag (15) leugrik a fűrészszalaggörgőkről (18)!
• A fűrészszalag kivételéhez kezdje a fűrészszalagvédő (17) felső részén, és haladjon tovább a fűrészszalaggörgők (18) körül a vezetőgörgőkig (20).
  Rögzítse ismét a két fűrészszalag burkolatot (24, 26) a belső hatlapú csavarok (28) által.

6. Kezelés

6.1 Az LI akku-csomag feltöltése (ábrák 8a-tól - 9-ig)

1. Kihúzni az akku-csomagot (6) a kézi markolatból, ennél lefelé nyomni a rögzítótasztert (8).
2. Hasonlítsa össze, hogy a típustáblán megadott hálózati feszültség, megegyezik e a fennálló hálózati feszültséggel. A duga a töltőkészülék (7) hálózati csatlakozóját a dugaszoló aljzatba. A zöld LED elkezd pislogni.
3. Tolja az akkut a töltőkészülékre.

A 10-es pont (a töltökészülék kijelzése) alatt egy táblázat található a töltökészüléken levő LED jelzések jelentéseivel.

Ha az akku-csomag töltése nem lenne lehetséges, akkor kérjük vizsgálja meg,

• hogy a hálózati aljzatban fenn áll e hálózati feszültség
• hogy a töltőkészülék töltőkontaktusain kifogástalan e a kontaktus.

Ha az akku-csomag töltése még mindig nem lehetséges, akkor kérjük,

- a töltőkészüléket és a töltőadaptert

- és az akku-csomagot a vevőszolgálatunkhoz beküldeni.

Egy szakszerű elküldéséhez kérjük kontaktálja a vevőszolgálatunkat vagy az eladó helyet, ahol vásárolta a készüléket.

Az akkuk ill. akkus készülékek elküldésénél vagy megsemmisítésénél vegye fi gyelembe, hogy rövidzárlat és tűz elkerüléséhez ezek külön külön legyenek műanyagtasakokban becsomagolva!

Az akku-csomag hosszú élettartamának az érdekében gondoskodnia kellene az akku-csomag időbeni újboli feltöltéséről. Ez minden esetben akkor szükséges, ha megállapítaná, hogy a készülék teljesítménye alábbhagy. Ne merítse ki sohasem teljesen az akku-csomagot. Ez az akku-csomag defektusához vezet!

6.2 Akku kapacitás jelző (ábra 10/poz. 9)

Nyomja meg az akku-kapacitás jelző (a) kapcso- lóját. A 3 LED által szignalizálja az akku-kapacitás jelző (9) az akku töltésállapotát.

Mind a 3 LED világít:

Az akku teljesen fel van töltve.

2 vagy 1 LED világít:

Az akku elegendő fennmaradt töltéssel rendelkezik.

1 LED pislog:

Üres az akku, töltse fel az akkut.

Minden LED villog:

Alul van lépve az akku hömérséklete. Távolítsa el az akkut a készülékről és hagyja az akkut egy napig szobahömérsékletnél lehülni. Ha újra fellép a hiba, akkor mélyre le lett merítve az akku és defektes. Távolítsa el az akkut a készülékről. Egy defektes akkut nem szabad többet használni ill. nem szabad többet tölteni.

6.3 Be-/ kikapcsoló (11-os kép)

A be-/kikapcsoló (3) szabadratételéhez nyomja a bekapcsolás elleni zárat (5).
• Üzemeltesse a be-/ kikapcsolót (3).
- Utasítás! A bekapcsolás elleni zárat (5) el lehet engedni, mihelyt üzemeltetve lett a be-/kikapcsoló (3).
A fürész kikapcsolásához engedje ismét el a be- / kikapcsolót (3).

H

6.4 Kézzel vezetett szalagfürészkénti vágás (12-es kép)

• Az 5.2-es pont alatt leírottak szerint beállítani az elállítható fogantyút (10).
• Az 5.3-as pont alatt leírottak szerint beállítani a mukadarab ütközöt (13).
• A megmunkálandó anyagot biztosan be kell szorítani.
  A gépet biztosan mindkét kézzel tartani, az egyik kézzel a fogantyúnál (1) és a másik kézzel az elállítható fogantyúnál (10) fogva.
  • Ügyeljen egy biztos állásra.
• Kapcsolja a 6.3-as pont alatt leírottak szerint be a szalagfürészt.
• Vezesse a fürészszalaggal (15) a munkadarab elé a szalagfürészt.
• Fektese elősször a munkadarabütközöt (13) a munkadarabhoz és igazítsa ki a fűrészszalagot a vágó síkhoz.
• Most feszes fogással a munkadarabhoz vezetni a szalagfürészt és vágjon óvatosan bele.
• Utasítás! Ne gyakoroljon nagy nyomást a fürészszalagra! Ezáltal egy lehetőleg egyenes vágást ér el és meghosszabítja a fürészszalag élettartamát.
• Ne vágjon nagyobb keresztmetszeteket a 4. Technikai adatok alatti pontban leírottaknál.

• Figyelmeztetés! Ha nem tudja egy vágással átvágni a munkadarabot, akkor fennáll a fürészszalag beszorulásának a veszélye és egy visszacsapódásnak a veszélye.

• Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
  A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tiszító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Úgyeljen arra, hogy ne kerüljön viz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

7.2 Szénkefék

Túlságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember által.

Veszély! A szénkeféket csak egy villamossági szakember cserélheti ki.

7.3 Karbantartás

A készülék belsejében nem található további karbantartandó rész.

7.4 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adatokat kellene megadni:

• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
A szükséges pótalkatrész pótalkatrész számát

Aktuális árak és inforációk a www.Einhell-Service.com alatt találhatóak.

8. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a községi önkormányzatnál.

6.5 Szállítás

• A gépet csak a fogantyúnál (1) töténő mege- melés által vagy az elállítható fogantyúnál (10) fogva szállítani.
• Ne használja a védőberendezéseket sohasem kezelésre vagy szállításra.

7. Tisztítás, karbantartás és pótalkatrészmegrendelés

Veszély!

Tisztítási munkák elött húzza ki a hálózati csatlakozót.

7.1 Tisztítás

- Tartsa a védőberendezéseket, szellöztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sürített levegővel.

H

9. Tárolás

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hömérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásban órizni.

Utasítás! A fürészszalag kíméléséhez hosszabb nemhasználat esetén ajánljuk a fürészszalag meglazítását (lásd az 5.5-öt). Azonkívül még hosszabb tárolás esetén ajánljuk nyersolajjal védeni a vezetőgörgőket (20).

H

10. A töltőkészülék kijelzése

Kijelzési státusz		Jelentés és teendők
Piros LED Zöld LED
Ki Pislog Üzemkészenlét		Rá van kapcsolva a töltökészülék a hálózatra és üzemkész, az akku nincs a töltökészülékben
Be Ki Töltés		A töltökészülék a gyorstöltési üzemben tölti az akkut A megfelelő töltési idők direkt a töltökészüléken találhatóak.Utasítás! A fennálló akkutöltéstöl függöen valamennyire eltérhetnek a va- lódi töltési idők a megadott töltési időktöl.
Ki Be Az akku fel van töltve és használatra kész.
			Azután a teljes feltöltésig kímélő töltésre kapcsol át.Hagyja ehhez az akkut körülbelül 15 percel tovább a töltökészüléken.Teendő:Távolítsa el az akkut a töltökészülékből. Válassza le a töltökészüléket a hálózatról.
Pislog Ki Alkalmazkodó töltés
			A töltökészülék a kíméletes töltési módban van.Ennél az akku biztonsági okokból lassabban lesz töltve és több időre van szükség. Ennek a következőek lehetnek az okai:- Az akku nagyon hosszú ideig nem lett töltve.- Az akkuhőmérséklet nincs az ideális téren belül.Teendő:Várja meg amig le nem zárult a töltési folyamat, az akkut ennek ellenére tovább lehet tölteni.
Pislog Pislog	Hiba	Nem lehetséges tovább a töltési folyamat. Defektes az akku.Teendő:Egy defektes akkut nem szabad többet tölteni.Távolítsa el az akkut a töltökészülékből.
Be Be Hőmérsékletzavar		Túl forró az akku (például direkti napsugárzás) vagy túl hideg ( 0^ C alatt)Teendő:Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20^ C).

H

Ártalmatlanítás

Az elektromos kéziszerszámokat, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell a környezetbarát újrahasznosításhoz szétválogatni, előkészíteni. Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU tagországok számára:

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható elektromos kéziszerszámokat és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/ elemeket külön kell gyűjteni, és a környezetvédelmi szempontoknak megfelelően kell ártalmatlanítani, újrafelhasználásra leadni. Helytelen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva.

H

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kéjrük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa
Gyorsan kopó részek* Szénkefék, Akku
Fogyóeszköz/ fogyórészek* Fürészszalag
Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

• Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
• Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
• Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést.

Garanciaokmány

Tisztelt Vevő,

termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt, forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szerviz telefonszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemsszerű sem egyébb önálló tevékenységeik körén belüli használatra. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsenek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára ingyenes.

2. A garanciateljesítmény csak kizárólagosan az Ön által az európai egyesületen belül, a lent megnevezet gyártótól, megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elháritására vagy a készülék kicserélésére. Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve. A „Professzionális“ márka alatti cikkekre nem érvényes az ipari, kézművesi vagy szakmai felhasznásra szóló kizárás.

3. A szavatosságunk alol ki vannak véve:

4. Olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz há- lózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

5. Károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, ...) szállítási károk, erőszak kifejtése vagy külső behatások (mint például leesés általi károk) által keletkeztek.
   Károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza. Például az akkuk és az akku csomagok természetes elhasználódás alá esnek és a konstrikciójuk által egy korlátolt ciklusszámra vannak méretezve. Az elhasználódás különösen az igénybevett terhelésektől, töltési sebességektől de a hőségnek, hidegnek, vibráciának és ütésnek való kitettség által is negatívan be lesz folyásolva.

6. A garancia időtartama 2 év és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.

7. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok a hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alól. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

8. Ha a készüléket az európai egyesület más országába vitte át, mint az az ország ahol megvásárolta a készüléket, akkor a garanciateljesítményt egy ottani partnerszervíz által végeztetjük el. Az európai egyesületen kívülre való elvitelnél nem áll fenn a garanciajogosultság.

Magától érthetődő, hogy a költségek megtéritése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez kérfük a készüléket a szervizcímünkre beküldeni. Ennek a használati utasításnak a szerviz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.

Kezes/ Szolgáltatás: Einhell Hungária Kft., 2092. Budakeszi Budaörsi u. 2749/2

RO

Pericol!
