HASZNÁLATI ÚTMUTATÓ Bavaria BPSL 750 EINHELL

Перед проведением монтажа и началом эксплуатации, пожалуйста, внимательно ознакомьтесь с настоящей инструкцией A összeszerelés és használatba vétel előtt kérjük a használati utasítást figyelmessen átolvasn

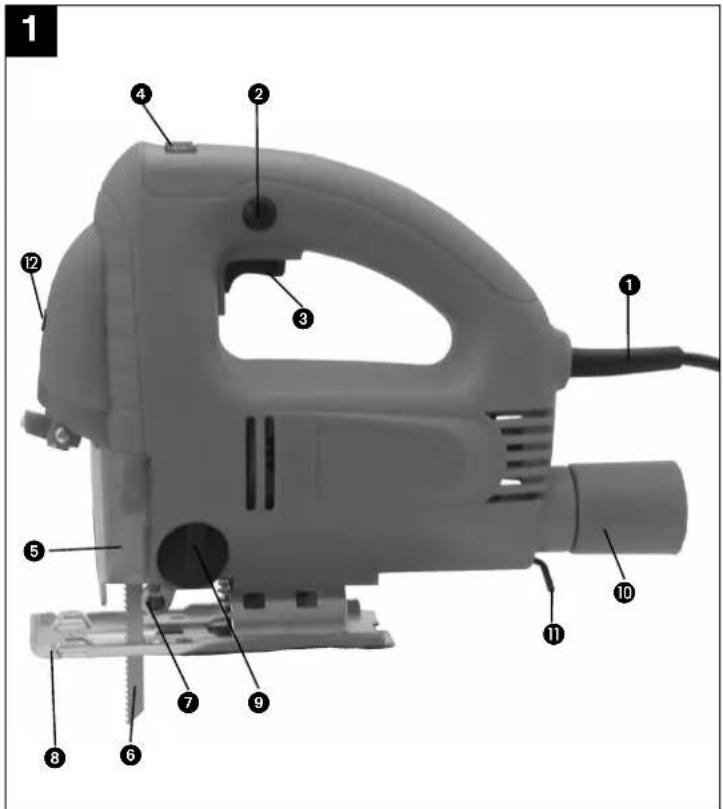

4. Recézett fejű csavar a fordulatszám

8. Állítható fűrészsaru

9. Átváltó az ingalöketre

11. Bels hatlapú kulcs

12. Be/Kikapcsoló, Lézer

2 . Biztonsági utasítások A megfelelô biztonsági utasítások a mellékelt füze- tecskében találhatók. Figyelem: Lézersugárzás Ne nézzen a sugárba Lézerosztály 2 Megfelelô óvintézkedések alkalmazásával védje magát és a környezetét a balesetveszélyektôl. Ne tekintsen védtelen szemekkel közvetlenül a lézersugárba. Ne tekintsen sohasem közvetlenül a sugárzás- ba. Sohasem irányítsa a lézersugarat visszaverô felületekre és személyekre illetve állatokra. Egy kis telyesítményě lézersugár is tud a szemen károkat okozni. Vigyázat - ha az itt megadott eljárási módtól eltér, akkor ez egy veszélyes sugárzási expozí- cióhoz vezethet. A lézermodult sohasem kinyitni. Ha hoszabb ideig nem használja a gépet, akkor az elemeket el kell távolítani belle. ALKALMAZÁS A szúrófűrész a megfelelő fűrészlap használatával fa, vas, színesfém és műanyagok fűrészelésére van előrelátva.

Pillanatnyi kapcsolás ( 1. ábra) Bekapcsolni: Ki / bekapcsolót nyomni Kikapcsolni: Ki / bekapcsolót elengedni Á1Iandókapcso1ás Bekapcsolni: Ki / bekapcsolót nyomni és a nyomott állapotban a rögzitŌ gombbal megakasztani. Kikapcsolni: Ki / bekapcsolót megnyomni es elengedni Elektronikus elözetes fordulatszám választó (3. ábra) A fordulatszámszabályozóval be lehet előre állítani a kivánt fordulatszámot. Forditsa a fordulatszámszabályo zót a PLUS irányba, hogy a fordulatszámot megnövelye, for- ditsa a fordulatszámszabályozót a MINUS irányba hogy a fordulatszámot csökkentse. A megfelelő löketszám min- dig a nyersanyagtól es a munkafeltételektől függ. Az álltalános törvények a forgácsoló munkálatokhoz szükséges vágósebességhez itt is érvényessek. Fűrészlapcsere (2 ábra) A gépen történő minden beavatkozás és fűrészlap csere előtt a szúrófűrészt ki kell kapcsolni és a hálózati dugót a dugaszolóaljzatból kihúzni. Lazítsa meg a mellékelt bels hatlapú kulccsal az emel rúdon lev 1-es és 2-es csavarokat. Tolja be ütközésig a frészlapot az emel rúd vezet_horonyába. Húzza a csava- rokat a mellékelt bels hatlapú kulccsal feszesre. A frész- lap fogazatának a vágási irányba kell mutatnia. Ügyeljen arra, hogy a frészlap az emelrúd és a futó henger vezet horonyában feküdjön. A fűrészsaru elállítása (4. ábra) Sarokvágásokhoz és ferde fűrészelésekhez a fűrészsarut, az alul levő csavar meglazítása után, mind- két oldalra 45° -ig lehet elfordítani. A szögek jelzésvonal- akkal 15° , 30° és 45° -ra vannak megjelölve. Egy a megjelzett szögletfokok közti beállítás minden további nélkül lehetséges. A vágásszög beállításához lazítsa meg a csavart (4. ábra) annyira, hogy a fűrészsarut éppen még el lehessen tolni. Állítsa a kívánt szöget be, és húzza a csavart ismét fes- zesre. Porelszívás A szúrófűrész egy porszívó csatlakozóval van ellátva. A szurófűrész hátsó végén levő elszívó nyílásra minden porszivót rá lehete kapcsolni. Ha ehhez egy speciális adapterre lenne szüksége, akkor lépjen a porszivójának az gyártójával kapcsolatba.

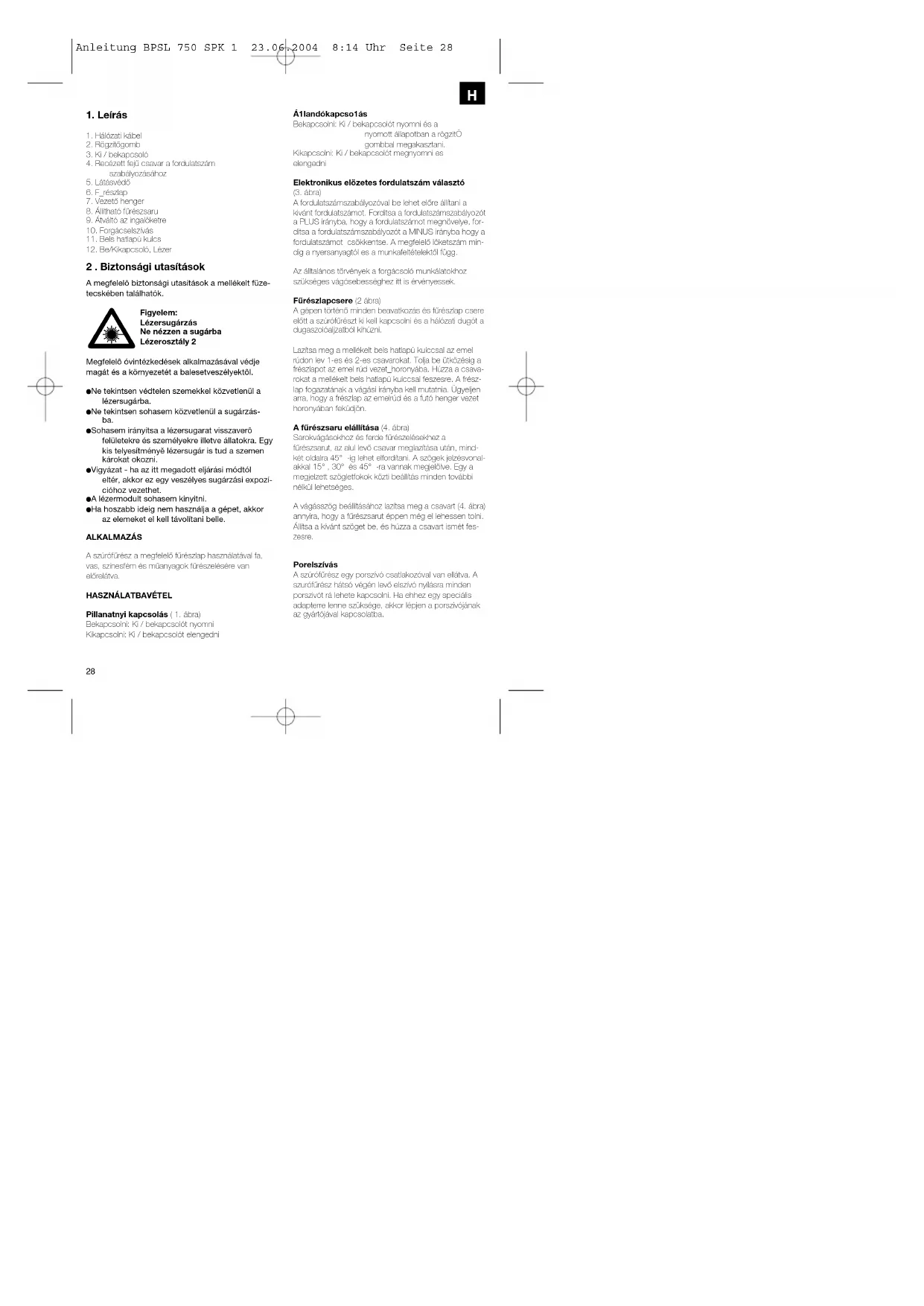

Anleitung BPSL 750 SPK 1 23.06.2004 8:14 Uhr Seite 28TECHNIKAI ADATOK: Feszültség rendszer: 230 V - 50 Hz Teljesítményfelvétel: 750 W Löketszám: 600 - 3000 / perc Löketmagasság: 18 mm Vágásmélység fa: 100 mm Vágásmélység műanyag: 20 mm Vágásmélység vas: 10 mm Sarokvágás: 45° -ig (jobbra és balra) Hangnyomásmérték LPA: 85,3 dB (A) Hangtelyesítménymérték LWA: 96,3 dB (A) Vibrálás aw ≥ 2,5 m / s

Védőizolálva II / Súly 2,3 kg Lézerosztály 2 Hullámhossz, lézer 650 nm Teljesítmény, lézer = ≤ 1 mW A lézermodul áramellátása 2x1,5 v Micro (AAA) Pótalkatrészek megrendelése A pótalkatrészek megrendelésénél a következő ada- tokat kell megadni A készülék típusát A kászülék cikkszámát A készülék ident-számát A szükséges pótalkatrész pótalkatrész-számát Pót széndarabok 43.210.30.01.001 Kapcsoló 43.210.30.01.002

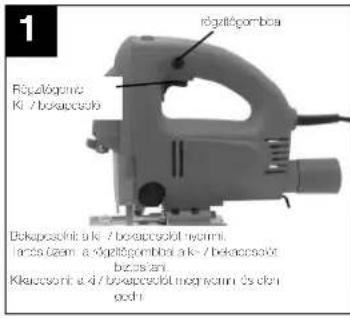

rögzítôgombbalRögzítôgombKi- / bekapcsolóBekapcsolni: a ki- / bekapcsolót nyomni.Tartós üzem: a rögzítôgombbal a ki- / bekapcsolót biztosítani.Kikapcsolni: a ki / bekapcsolót megnyomni és elengedniA fordulatszám szabályzó tekerése általnövekszik a löketszám.

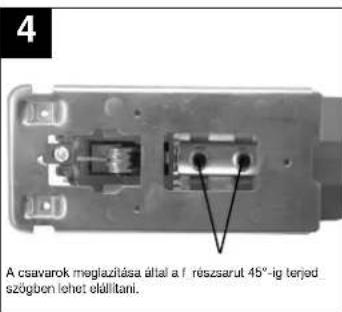

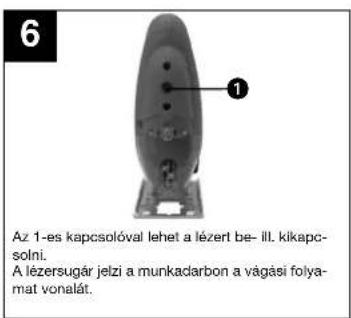

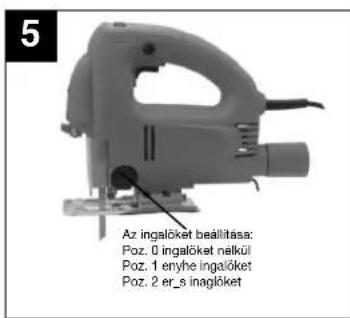

A csavarok meglazítása által a f_részsarut 45°-ig terjed_szögben lehet elállítani. Az 1-es kapcsolóval lehet a lézert be- ill. kikapc- solni. A lézersugár jelzi a munkadarbon a vágási folya- mat vonalát. Az ingalöket beállítása:Poz. 0 ingalöket nélkülPoz. 1 enyhe ingalöketPoz. 2 er_s inaglöket Anleitung BPSL 750 SPK 1 23.06.2004 8:14 Uhr Seite 3031
