Bavaria BPSL 750 - Scie électrique EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sauteuse électrique
Marque	Einhell
Modèle	Bavaria BPSL 750
Tension nominale	230 V ~ 50 Hz
Puissance absorbée	750 W
Cycles par minute (à vide)	600 - 3000 min⁻¹
Course	18 mm
Profondeur de coupe dans le bois	100 mm
Profondeur de coupe dans le plastique	20 mm
Profondeur de coupe dans le fer	10 mm
Coupe en biais maximale	45° (gauche et droite)
Niveau de pression acoustique (LPA)	85,3 dB(A)
Niveau d'intensité acoustique (LWA)	96,3 dB(A)
Vibration (ah)	≥ 2,5 m/s²
Poids	2,3 kg
Double isolation	Oui (classe II)
Classe de laser	2
Longueur d'onde du laser	650 nm
Puissance du laser	≤ 1 mW
Alimentation du laser	2 piles AAA 1,5 V
Réglage de vitesse électronique	Oui, par vis moletée
Course pendulaire	Oui, commutable
Sabot réglable	Oui, inclinaison jusqu'à 45° et recul
Adaptateur pour aspiration	Oui
Garantie	2 ans
Pièces de rechange disponibles	Charbons, interrupteur

FOIRE AUX QUESTIONS - Bavaria BPSL 750 EINHELL

Comment remplacer la lame de scie ?

Débranchez l’appareil. Desserrez les deux vis du coulisseau à l’aide de la clé à six pans creux. Glissez la nouvelle lame dans la rainure de guidage jusqu’en butée, en veillant à ce que la denture soit dans le sens de coupe. Serrez les vis. Assurez-vous que la lame est bien maintenue.

Comment régler la vitesse de coupe ?

Tournez la vis moletée située sur l’interrupteur MARCHE/ARRET. Tourner vers « PLUS » pour augmenter la vitesse, vers « MOINS » pour la diminuer. La vitesse idéale dépend du matériau et des conditions de travail.

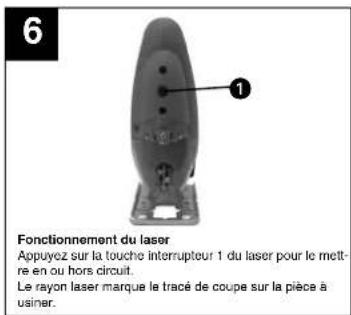

Comment utiliser le guide laser ?

Appuyez sur l’interrupteur Marche/Arrêt Laser pour allumer le laser. Ne regardez jamais directement dans le faisceau laser (classe 2). Le laser facilite le tracé de coupe.

Comment régler le sabot pour une coupe en biais ?

Desserrez les deux vis sous le sabot. Inclinez le sabot jusqu’à l’angle souhaité (repères à 15°, 30°, 45°). Resserrez les vis. Le sabot peut également être reculé pour scier jusqu’au bord.

Quel type de lame utiliser ?

Utilisez des lames de scie sauteuse avec tige adaptée. La denture doit être dirigée vers l’avant dans le sens de coupe. La course est de 18 mm, les lames standard conviennent.

Comment brancher un aspirateur ?

La scie est équipée d’un raccord d’aspiration à l’arrière. Branchez le tuyau de votre aspirateur directement ou via un adaptateur (consultez le fabricant de l’aspirateur si nécessaire).

Quelles sont les consignes de sécurité importantes ?

Lisez le manuel de sécurité fourni. Portez des protections oculaires. Ne regardez pas dans le faisceau laser. Ne dirigez pas le laser vers des personnes ou des animaux. Débranchez toujours avant tout entretien.

Comment remplacer les piles du laser ?

Le laser est alimenté par 2 piles AAA 1,5 V. Ouvrez le compartiment (généralement à l’arrière du boîtier laser) et remplacez les piles. Respectez la polarité.

Que faire si la scie ne démarre pas ?

Vérifiez que la fiche est bien branchée et que le câble n’est pas endommagé. Assurez-vous que l’interrupteur MARCHE/ARRET est enfoncé. Si le problème persiste, consultez un professionnel.

Comment entretenir la scie ?

Débranchez l’appareil avant tout nettoyage. Nettoyez les fentes de ventilation avec un pinceau. Vérifiez régulièrement l’état des charbons et remplacez-les si nécessaire (réf. 43.210.30.01.001).

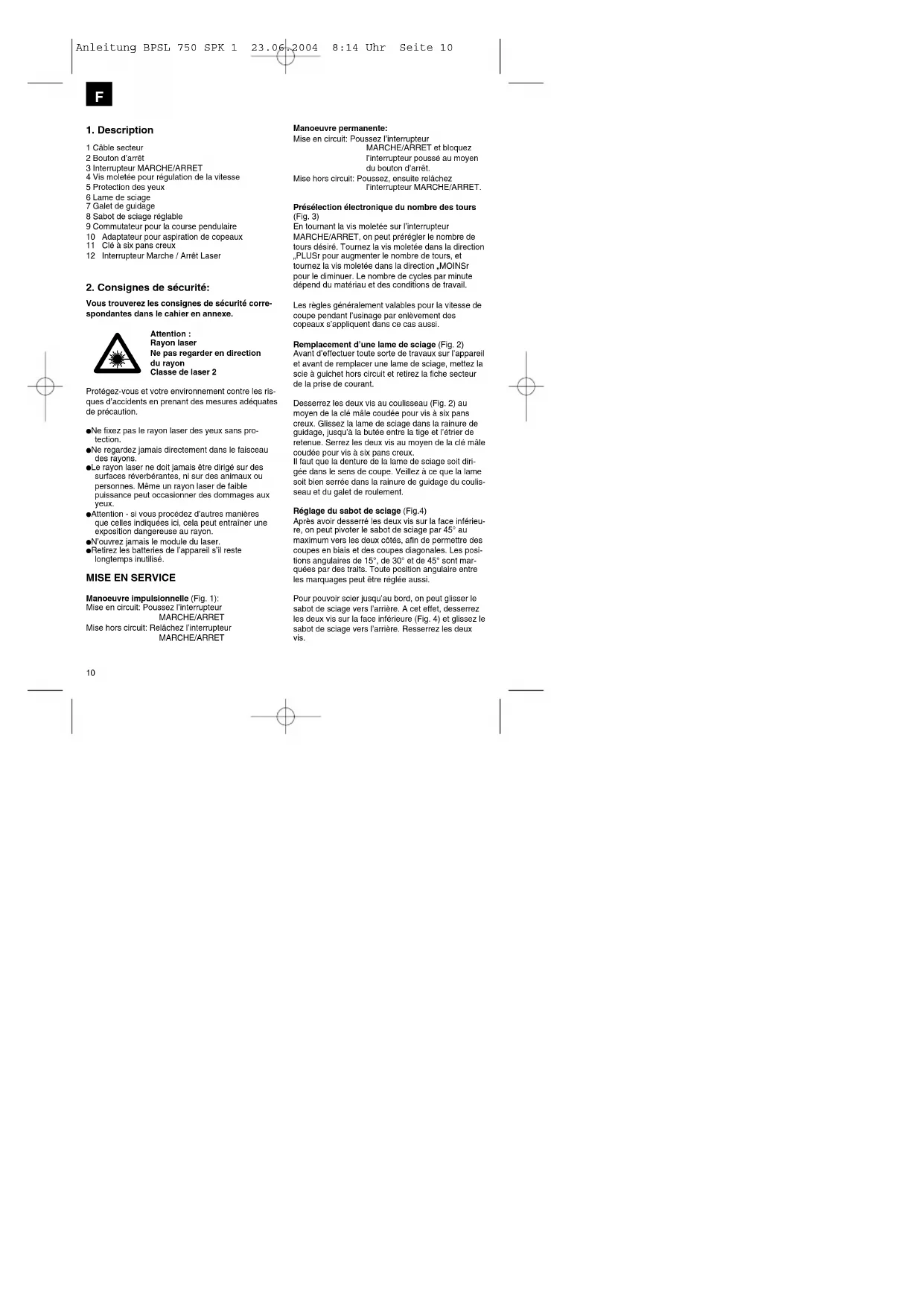

MODE D'EMPLOI Bavaria BPSL 750 EINHELL

©Veuillez lire attentivement ce mode d'emploi avant de procéder au montage et à la mise en service

©Veuillez ouvrir les page 2

1 Câble secteur
2 Bouton d'arrêt
3 Interrupteur MARCHE/ARRET
4 Vis moletée pour régulation de la vitesse
5 Protection des yeux
6 Lame de sciage
7 Galet de guidage
8 Sabot de sciage réglable

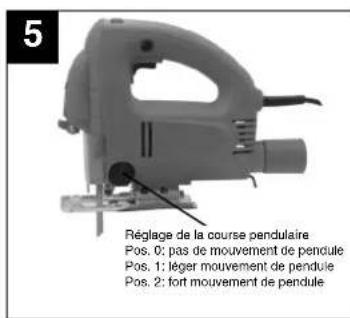

9 Commutateur pour la course pendulaire
10 Adaptateur pour aspiration de copeaux
11 Clé à six pans creux
12 Interrupteur Marche / Arrêt Laser

2. Consignes de sécurité:

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Attention : Rayon laser Ne pas regarder en direction du rayon Classe de laser 2

Protégez-vous et votre environnement contre les risques d'accidents en prenant des mesures adéquates de précaution.

• Ne fixez pas le rayon laser des yeux sans protection.
  ●Ne regardez jamais directement dans le faisceau des rayons.
• Le rayon laser ne doit jamais être dirigé sur des surfaces réverbérantes, ni sur des animaux ou personnes. Même un rayon laser de faible puissance peut occasionner des dommages aux yeux.
• Attention - si vous procédez d'autres manières que celles indiquées ici, cela peut entraîner une exposition dangereuse au rayon.
  ●N'ouvrez jamais le module du laser.
• Retirez les batteries de l'appareil s'il reste longtemps inutilisé.

MISE EN SERVICE

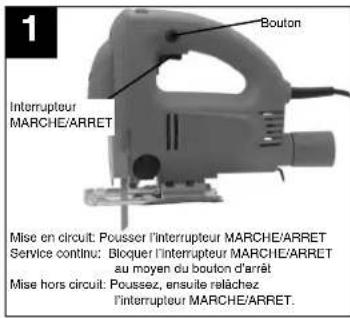

Manoeuvre impulsionnelle (Fig. 1):

Mise en circuit: Poussez l'interrupteur

MARCHE/ARRET

Mise hors circuit: Relâchez l'interrupteur

MARCHE/ARRET

Manoeuvre permanente:

Mise en circuit: Poussez l'interrupteur

MARCHE/ARRET et bloquez

l'interrupteur poussé au moyen

du bouton d'arrêt.

Mise hors circuit: Poussez, ensuite relâchez l'interrupteur MARCHE/ARRET.

Présélection électronique du nombre des tours (Fig. 3)

En tournant la vis moletée sur l'interrupteur

MARCHE/ARRET, on peut prérégler le nombre de

tours désiré. Toumez la vis moletée dans la direction

„PLUSr pour augmenter le nombre de tours, et

tournez la vis moletée dans la direction _MOINSr

pour le diminuer. Le nombre de cycles par minute dépend du matériau et des conditions de travail.

Les règles généralement valables pour la vitesse de coupe pendant l'usinage par enlèvement des copeaux s'appliquent dans ce cas aussi.

Remplacement d'une lame de sclage (Fig. 2)

Avant d'effectuer toute sorte de travaux sur l'appareil et avant de remplacer une lame de sciage, mettez la scie à guichet hors circuit et retirez la fiche secteur de la prise de courant.

Desserrez les deux vis au coulisseau (Fig. 2) au moyen de la clé mâle coudée pour vis à six pans creux. Glissez la lame de sclage dans la rainure de guidage, jusqu'à la butée entre la tige et l'étrier de retenue. Serrez les deux vis au moyen de la clé mâle coudée pour vis à six pans creux.

Il faut que la denture de la lame de sciage soit dirigée dans le sens de coupe. Veillez à ce que la lame soit bien serrée dans la rainure de guidage du coulisseau et du galet de roulement.

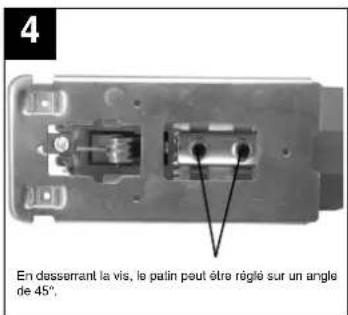

Réglage du sabot de sciage (Fig.4)

Après avoir desserré les deux vis sur la face inférieure, on peut pivoter le sabot de sciage par 45" au maximum vers les deux côtés, afin de permettre des coupes en blais et des coupes diagonales. Les positions angulaires de 15°, de 30° et de 45° sont marquées par des traits. Toute position angulaire entre les marquages peut être réglée aussi.

Pour pouvoir scier jusqu'au bord, on peut glisser le sabot de sciage vers l'arrière. A cet effet, desserrez les deux vis sur la face inférieure (Fig. 4) et glissez le sabot de sciage vers l'arrière. Resserrez les deux vis.

Dispositif d'aspiration

La scie à guichet est munie d'un raccord d'aspirateur. On peut raccorder n'importe quel aspirateur à l'orifice d'aspiration sur l'extrémité arrière de la scie à guichet. Si vous exigez un adaptateur spécifique à cet effet, veuillez vous mettre en contact, s.v.p., avec le fabricant de votre aspirateur.

CARACTERISTIQUES TECHNIQUES

Tension nominale: 230 V ~ 50 Hz
Puissance absorbée: 750 W
Cycles par minute: 600-3000 min	-1
Course: 18 mm
Profondeur de coupe, bois: 100 mm
Profondeur de coupe, plastique: 20 mm
Profondeur de coupe, fer: 10 mm
Coupe en biais: max. 45° (gauche et droite)
Niveau de pression acoustique LPA: 85,3 dB(A)
Niveau d'intensité acoustique LWA: 96,3 dB(A)
Vibration aw	≥2,5 m/s ^
Double isolation II / ☑
Poids 2,3 kg
Classe de laser 2
Longueur d'onde du laser 650 nm
Puissance du laser ≤1 mW
Allmentation en courant du module du laser2 x 1,5 V (AAA)

Commande de pièces détachées

Il faut indiquer les données suivantes en cas de commande de pièces de rechange :

• le type de l'appareil
• le numéro d'article de l'appareil
● le numéro d'identification de l'appareil
- le numéro de la pièce de rechange nécessaire

Pièce de rechange N° de pièce de rechange.

Charbons de rechange 43.210.30.01.001

Interrupteur 43.210.30.01.002
