BEDIENUNGSANLEITUNG Bavaria BPSL 750 EINHELL

Art.-Nr.: 43.210.30 I.-Nr.: 01014

Einhell®

bovaría

BPSL 750

©Bitte vor Montage und Inbetrlebnahme die Betriebsanleitung aufmerksam lesen

©Bitte Seite 2 ausklappen

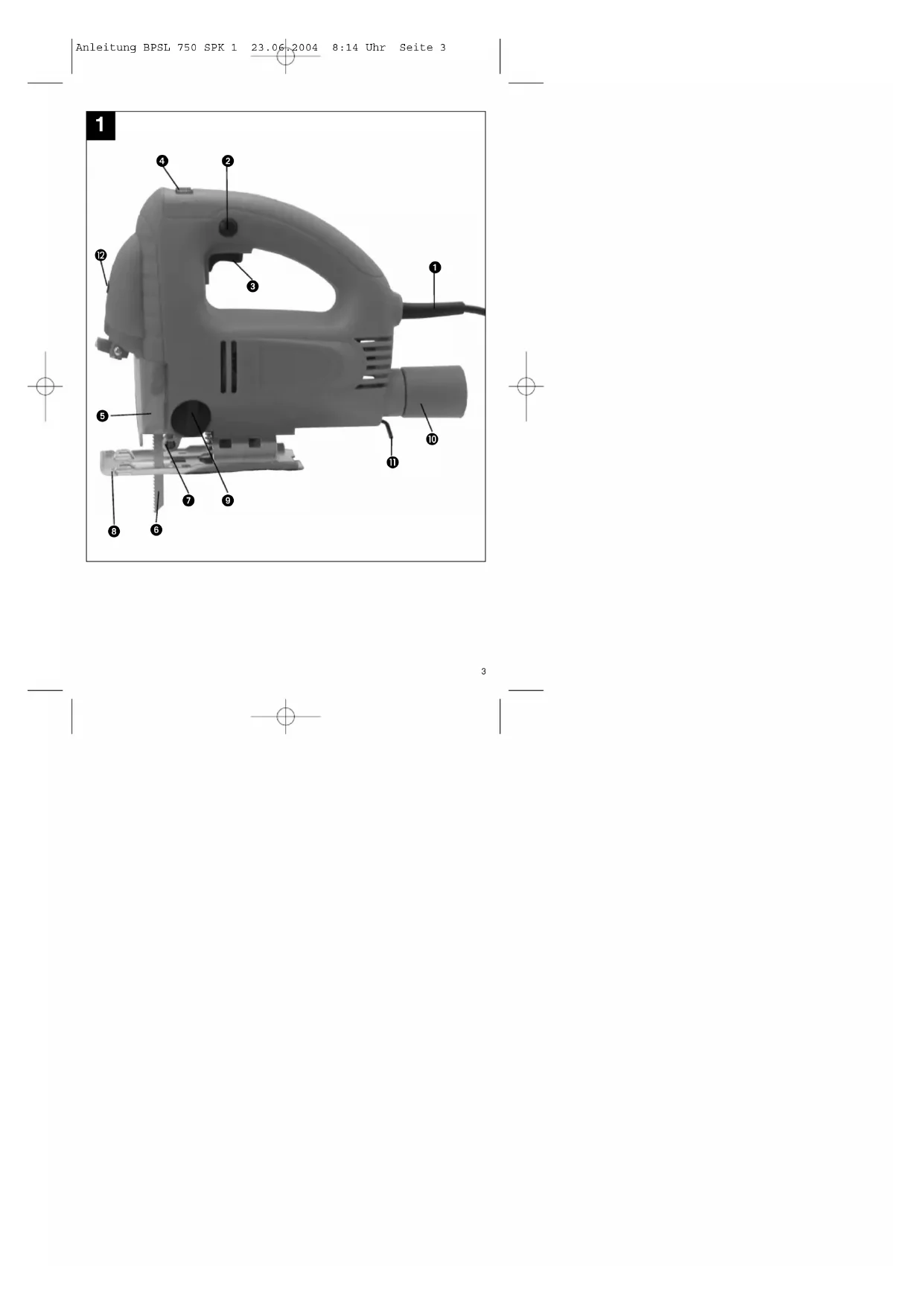

1. Beschreibung (Bild 1)

1 Netzkabel
2 Feststellknopf
3 Ein/Ausschalter
4 Rändelschraube für Drehzahlregulierung
5 Sichtschutz
6 Sägeblatt
7 Führungsrolle
8 verstellbarer Sägeschuh
9 Umschalter für Pendelhub
10 Adapter für Spanabsaugung
11 Innensechskantschlüssel
12 Ein/Ausschalter Laser

2. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise entnehmen Sie bitte den beiliegenden Heftchen.

Achtung:
Laserstrahlung
Nicht in den Strahl blicken
Laserklasse 2

Schützen Sie sich und Ihre Umwelt durch geeignete Vorsichtsmaßnahmen vor Unfallgefahren.

●Nicht direkt mit ungeschützten Auge in den Laserstrahl blicken.
●Niemals direkt in den Strahlengang blicken.
●Den Laserstrahl nie auf reflektierende Flächen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen.
●Vorsicht - wenn andere als die hier angegebenen Verfahrensweisen ausgeführt werden, kann dies zu einer gefährlichen Strahlungsexposition führen.
●Lasermodul niemals öffnen.
- Wenn die Maschine längere Zeit nicht benutzt wird, sollten die Batterien entfernt werden.

VERWENDUNG

Die Stichsäge ist zum Sägen von Holz, Eisen, Buntmetallen und Kunststoffen unter Verwendung des entsprechenden Sägeblatts bestimmt.

INBETRIEBNAHME

Momentschaltung (Bild 1)

Einschalten: Ein/Ausschalter drücken

Ausschalten: Ein/Ausschalter loslassen

Dauerschaltung

Einschalten: Ein/Ausschalter drücken und im

gedrückten Zustand mit den Feststellknopf arretieren

Ausschalten: Ein/Ausschalter drücken und

loslassen

Elektronische Drehzahlvorwahl (Bild 3)

Mit dem Drehzahlregler kann die gewünschte Drehzahl, voreingestellt werden. Drehen Sie den Drehzahlregler in PLUS-Richtung, um die Drehzahl zu erhöhen, drehen Sie den Drehzahlregler in MINUS-Richtung um die Drehzahl zu verringem. Die geeignete Hubzahl ist vom jeweiligen Werkstoff und den Arbeitsbedingungen abhängig.

Die allgemeinen Regeln für die Schnittgeschwindigkeit bei spanabhebenden Arbeiten sind auch hier gültig.

Sägeblattwechsel (Bild 2)

Vor allen Arbeiten und Sägeblattwechsel die Stichsäge ausschalten und den Netzstecker aus der Steckdose ziehen.

Lösen Sie mit dem beiliegenden Innensechskantschlüssel die Schrauben 1 und 2 an der Hubstange. Schieben Sie das Sägeblatt In die Führungsnut an der Hubstange bis zum Anschlag ein. Ziehen Sie die Schrauben mit dem beiliegenden Innensechskantschlüssel fest. Die Sägeblattzahnung muß in Schneidrichtung zeigen. Achten Sie darauf, daß das Sägeblatt in der Führungsnut der Hubstange und der Laufrolle sitzt.

Verstellen des Sägeschuh (Bild 4)

Für Gehrungsschnitte und Schrägschnitte kann der Sägeschuh, nach lösen der Schrauben auf der Unterseite, beidseitig um bis zu 45° geschwenkt werden. Die Winkel sind mit Markierungsstrichen, 15°, 30° und 45° gekennzeichnet. Eine Einstellung zwischen den markierten Winkelgraden ist ohne weiters möglich.

Zum Verstellen des Schnittwinkels lösen Sie die Schrauben (Bild 4) soweit, das der Sägeschuh gerade noch verschoben werden kann. Stellen Sie den gewünschten Winkel ein und ziehen Sie die Schraube wieder fest.

Staubabsaugung

Die Stichsäge ist mit einem Adapter für den Staubsaugeranschluß ausgestattet. Der Adapter wird auf die Stichsäge gesetzt und durch Drehen fixiert. Jeder Staubsauger kann an die Absaugöffung am hinteren Ende der Stichsäge angeschlossen werden. Sollten Sie hierzu einen speziellen Adapter benötigen, setzen Sie sich bitten mit dem Hersteller Ihres Staubsaugers in Verbindung.

TECHNISCHE DATEN

Nennspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 750 W
Hubzahl: 600-3000/min.
Hubhöhe: 18 mm
Schnittliefe Holz: 100 mm
Schnittliefe Kunststoff: 20 mm
Schnittliefe Eisen: 10 mm
Gehrungsschnitt: bis 45° (links und rechts)
Schalldruckpegel LPA: 85,3 dB (A)
Schalleistungspegel LWA: 96,3 dB (A)
Vibration aw	≥ 2,5 m/s^2
Schutzisoliert II / ☐
Gewicht 2,3 Kg
Laserklasse 2
Wellenlänge Laser 650 nm
Leistung Laser ≤ 1 mW
Stromversorgung Lasermodul 2 x 1,5 V (AAA)

Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

●Typ des Gerätes

●Artikelnummer des Gerätes

●Ident-Nummer des Gerätes

●Ersatzteilnummer des erforderlichen Ersatzteils

Ersatzteil

Ersatzkohlen

Schalter

Ersatzteil-Nr.

43.210.30.01.001

43.210.30.01.002

D

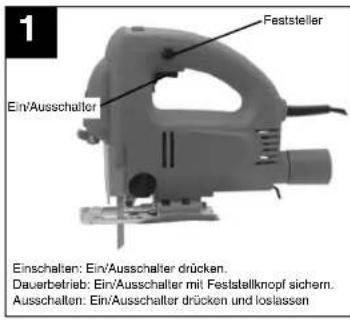

1 Feststeller Ein/Ausschalter Einschalten: Ein/Ausschalter drücken. Dauerbetrieb: Ein/Ausschalter mit Feststellknopf sichern. Ausschalten: Ein/Ausschalter drücken und loslassen

2 Sägeblattwechsel ① ②

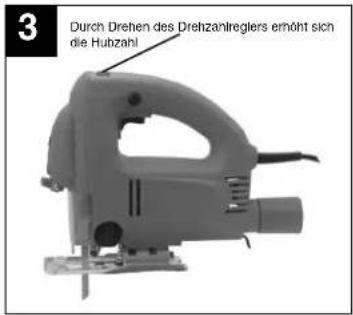

3 Durch Drehen des Drehzahlreglers erhöht sich die Hubzahl

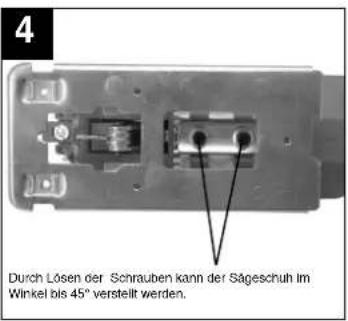

4 Durch Lösen der Schrauben kann der Sageschuh im Winkel bis 45° versteilt werden.

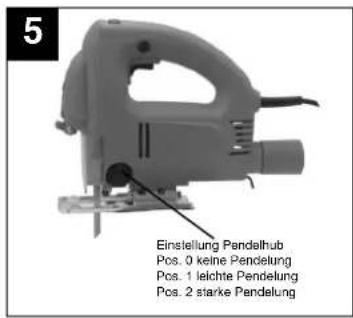

5 Einstellung Pandelhub Pos. 0 keine Pendelung Pos. 1 leichte Pendelung Pos. 2 starke Pendelung

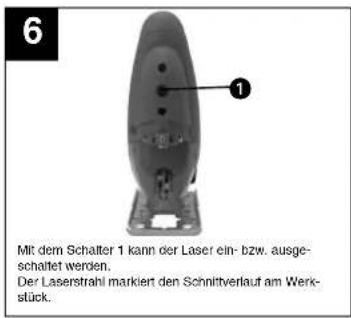

6 Mit dem Schalter 1 kann der Laser ein- bzw. ausgeschaltet werden. Der Laserstrahl markiert den Schnittverlauf am Werkstück.

1. Description

D EG Konformitätserklärung

Laser-Stichsäge BPSL 750

Der Unterzeichnende erklärt in Namen der Firma die Über- einstimmung des Produktes.

Landau'lsar, den 01.03.2004

Brunhölzl

Leiter Produkt-Management

Produkt-Management

Archivierung / For archives: 4321030-05-4155050-E

GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantia, für den Fall dass unser Produkt mangfrahrt sein sollte. Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerales durch den Kunden. Vorsussetzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerales.

Selbstverständlich blieben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gübigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundeienstes oder die unten aufgeführte Servosedresse.
