Soort product	Elektrische decoupeerzaag
Merk	Einhell
Model	Bavaria BPSL 750
Nominale spanning	230 V ~ 50 Hz
Opgenomen vermogen	750 W
Slagen per minuut (onbelast)	600 - 3000 min⁻¹
Slag	18 mm
Zaagdiepte in hout	100 mm
Zaagdiepte in kunststof	20 mm
Zaagdiepte in ijzer	10 mm
Maximale schuine zaagsnede	45° (links en rechts)
Geluidsdrukniveau (LPA)	85,3 dB(A)
Geluidsvermogensniveau (LWA)	96,3 dB(A)
Trilling (ah)	≥ 2,5 m/s²
Gewicht	2,3 kg
Dubbele isolatie	Ja (klasse II)
Laserklasse	2
Lasergolflengte	650 nm
Laservermogen	≤ 1 mW
Voeding laser	2 AAA-batterijen 1,5 V
Elektronische snelheidsregeling	Ja, met kartelschroef
Pendelslag	Ja, schakelbaar
Verstelbare zaagzool	Ja, kanteling tot 45° en terugtrekking
Afzuigadapter	Ja
Garantie	2 jaar
Reserveonderdelen beschikbaar	Koolborstels, schakelaar

Veelgestelde vragen - Bavaria BPSL 750 EINHELL

Hoe vervang ik het zaagblad?

Haal de stekker uit het stopcontact. Draai de twee schroeven van de slede los met behulp van de inbussleutel. Schuif het nieuwe zaagblad in de geleidingsgleuf tot aan de aanslag, zorg ervoor dat de vertanding in de zaagrichting wijst. Draai de schroeven vast. Zorg ervoor dat het zaagblad goed vastzit.

Hoe stel ik de zaagsnelheid in?

Draai aan de kartelschroef op de aan/uit-schakelaar. Draai naar « PLUS » om de snelheid te verhogen, naar « MIN » om te verlagen. De ideale snelheid hangt af van het materiaal en de werkomstandigheden.

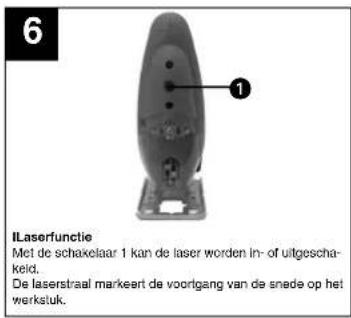

Hoe gebruik ik de lasergeleider?

Druk op de aan/uit-schakelaar van de laser om de laser in te schakelen. Kijk nooit rechtstreeks in de laserstraal (klasse 2). De laser vergemakkelijkt de zaaglijn.

Hoe stel ik de zaagzool af voor een schuine zaagsnede?

Draai de twee schroeven onder de zaagzool los. Kantel de zaagzool tot de gewenste hoek (markeringen bij 15°, 30°, 45°). Draai de schroeven vast. De zaagzool kan ook worden teruggetrokken om tot aan de rand te zagen.

Welk type zaagblad gebruiken?

Gebruik decoupeerzaagbladen met de juiste steel. De vertanding moet naar voren wijzen in de zaagrichting. De slag is 18 mm, standaardbladen zijn geschikt.

Hoe sluit ik een stofzuiger aan?

De zaag is aan de achterzijde voorzien van een afzuigaansluiting. Sluit de slang van uw stofzuiger rechtstreeks aan of via een adapter (raadpleeg indien nodig de fabrikant van de stofzuiger).

Wat zijn de belangrijke veiligheidsvoorschriften?

Lees de meegeleverde veiligheidshandleiding. Draag oogbescherming. Kijk niet in de laserstraal. Richt de laser niet op personen of dieren. Haal altijd de stekker uit het stopcontact voordat u onderhoud uitvoert.

Hoe vervang ik de batterijen van de laser?

De laser wordt gevoed door 2 AAA-batterijen 1,5 V. Open het batterijvak (meestal aan de achterkant van de laserbehuizing) en vervang de batterijen. Let op de polariteit.

Wat te doen als de zaag niet start?

Controleer of de stekker goed is aangesloten en of de kabel niet beschadigd is. Zorg ervoor dat de aan/uit-schakelaar is ingedrukt. Als het probleem aanhoudt, raadpleeg dan een professional.

Hoe onderhoud ik de zaag?

Haal de stekker uit het stopcontact voordat u gaat schoonmaken. Reinig de ventilatiesleuven met een penseel. Controleer regelmatig de staat van de koolborstels en vervang ze indien nodig (ref. 43.210.30.01.001).

GEBRUIKSAANWIJZING Bavaria BPSL 750 EINHELL

©Gelieve vóór montage en Ingebruikneming de gebruiksaanwijzing aandachtig te lezen

©Gelieve bladzijden 2 te ontvouven

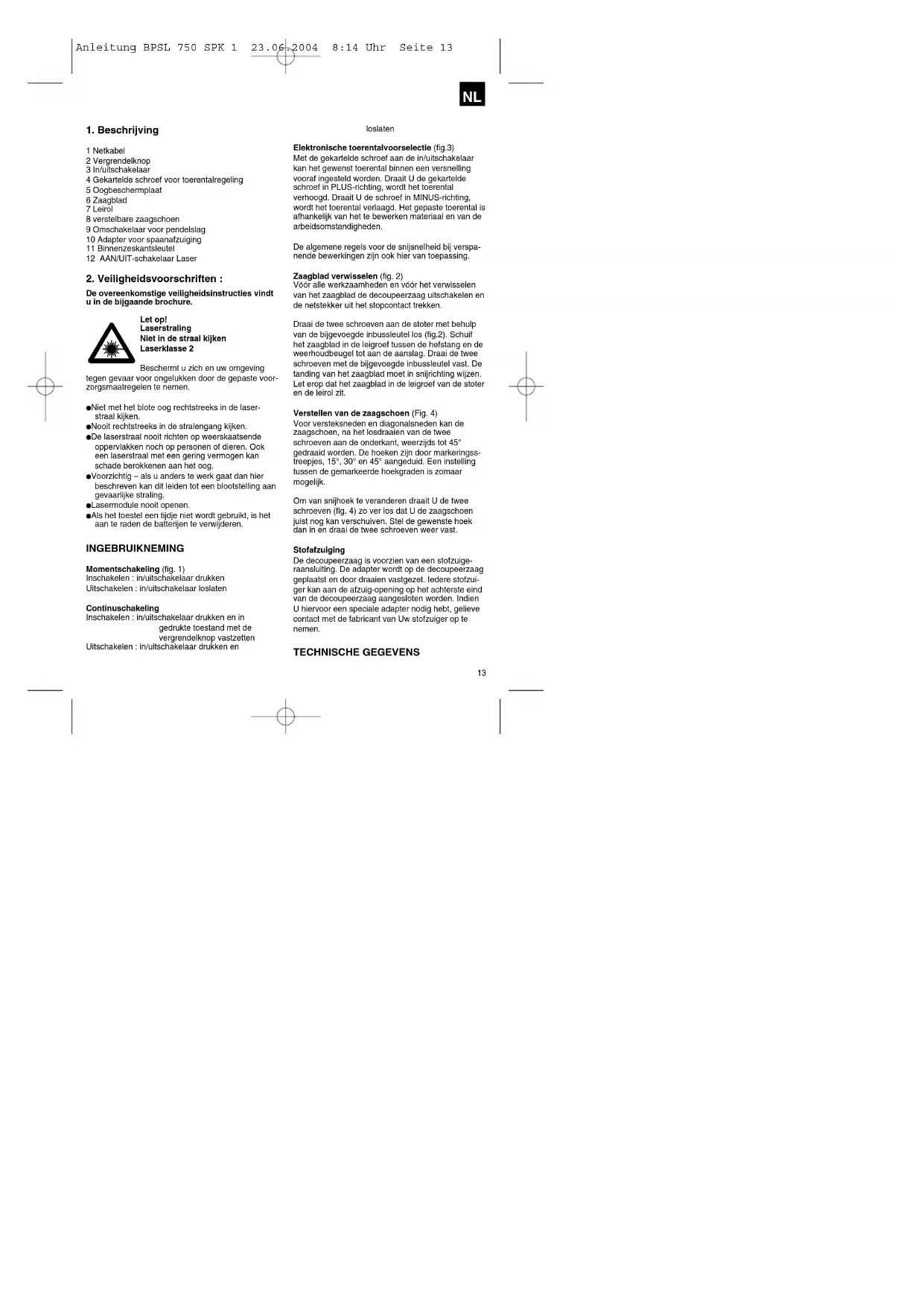

1 Netkabel
2 Vergrendelknop
3 In/uilschakelaar
4 Gekartelde schroef voor toerentalregeling
5 Oogbeschermplaat
6 Zaagblad
7 Leirol
8 verstelbare zaagschoen

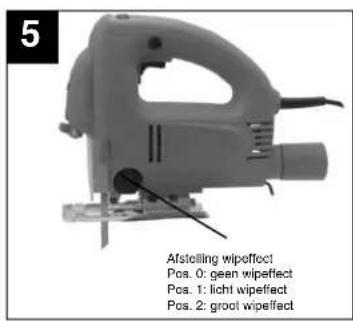

9 Omschakelaar voor pendelslag
10 Adapter voor spaanafzuiging
11 Binnenzeskantsleutel
12 AAN/UIT-schakelaar Laser

2. Veiligheidsvoorschriften :

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Let op!
Laserstralling
Niet in de straal kijken
Laserklasse 2

Beschermt u zich en uw omgeving

tegen gevaar voor ongelukken door de gepaste voor- zorgsmaatregelen te nemen.

●Niet met het blote oog rechtstreeks in de laser-straal kijken.
●Nooit rechtstreeks in de stralengang kijken.
- De laserstraal nooit richten op weerskaatsende oppervlakken noch op personen of dieren. Ook een laserstraal met een gering vermogen kan schade berokkenen aan het oog.
- Voorzichtig – als u anders te werk gaat dan hier beschreven kan dit leiden tot een blootstelling aan gevaarlijke straling.
●Lasermodule nooit openen.
●Als het toestel een tijdje niet wordt gebruikt, is het aan te raden de batterijen te verwijderen.

INGEBRUIKNEMING

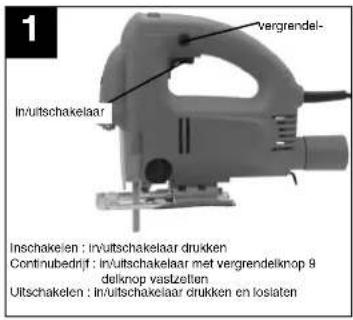

Momentschakeling (fig. 1)

Inschakelen : in/uitschakelaar drukken

Uitschakelen : in/uitschakelaar loslaten

Continuschakeling

Inschakelen : in/uitschakelaar drukken en in gedrukte toestand met de vergrendelknop vastzetten

Uitschakelen : in/uitschakelaar drukken en

loslaten

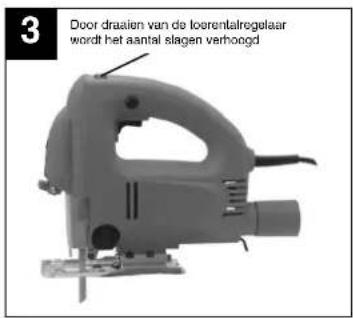

Elektronische toerentalvoorselectie (fig.3)

Met de gekartelde schroef aan de in/uitschakelaar kan het gewenst toerental binnen een versnelling vooraf ingesteld worden. Draait U de gekartelde schroef in PLUS-richting, wordt het toerental verhoogd. Draait U de schroef in MINUS-richting, wordt het toerental verlaagd. Het gepaste toerental is afhankelijk van het te bewerken materiaal en van de arbeidsomstandigheden.

De algemene regels voor de snijsnelheid bij verspanende bewerkingen zijn ook hier van toepassing.

Zaagblad verwisselen (fig. 2)

Vóór alle werkzaamheden en vóór het verwisselen van het zaagblad de decoupeerzaag uitschakelen en de netstekker uit het stopcontact trekken.

Draai de twee schroeven aan de stoter met behulp van de bijgevoegde inbussleutel los (fig.2). Schuif het zaagblad in de leigroef tussen de hefstang en de weerhoudbeugel tot aan de aanslag. Draai de twee schroeven met de bijgevoegde inbussleutel vast. De tanding van het zaagblad moet in snijrichting wijzen. Let erop dat het zaagblad in de leigroef van de stoter en de leirol zit.

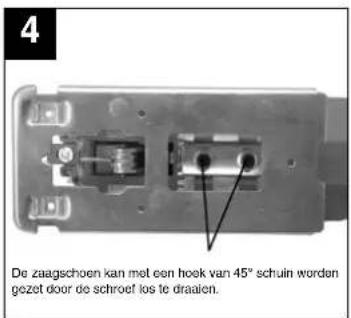

Verstellen van de zaagschoen (Fig. 4)

Voor versteksneden en diagonalsneden kan de zaagschoen, na het losdraaien van de twee schroeven aan de onderkant, weerzijds tot 45° gedraaid worden. De hoeken zijn door markeringsstreepjes, 15°, 30° en 45° aangeduid. Een instelling tussen de gemarkeerde hoekgraden is zomaar mogelijk.

Om van snijhoek te veranderen draait U de twee schroeven (fig. 4) zo ver los dat U de zaagschoen juist nog kan verschuiven. Stel de gewenste hoek dan in en draai de twee schroeven weer vast.

Stofafzuiging

De decoupeerzaag is voorzien van een stofzuigeraansluiting. De adapter wordt op de decoupeerzaag geplaatst en door draaien vastgezet. Iedere stofzuiger kan aan de afzulg-opening op het achterste eind van de decoupeerzaag aangesloten worden. Indien U hiervoor een speciale adapter nodig hebt, gelieve contact met de fabricant van Uw stofzuiger op te nemen.

TECHNISCHE GEGEVENS

NL

TECHNISCHE GEGEVENS

Nominale spanning : 230 V ~ 50 Hz
Opgenomen vermogen : 750 Watt
Aantal slagen : 600-3000 /min.
Slaghoogte : 18 mm
Zaagdiepte hout : 100 mm
Zaagdiepte kunststof : 20 mm
Zaagdiepte ijzer : 10 mm
Versteksnede : tot 45° (links en rechts)
Geluidsdrukniveau LPA : 85,3 dB (A)
Geluidsprestationiveau LWA : 96,3 dB (A)
Vibration aw	≥ 2,5 m/s ^
Randgeaard II / ☐
Gewicht 2,3 kg
Laserklasse	2
Golfiengte laser 650 nm
Vermogen laser	≤ 1 mW
Voeding lasermodule 2 x 1,5 V (AAA)

Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

●Type van het toestel
- Artikelnummer van het toestel
-ldent-nummer van het toestel
●Wisselstuknummer van het benodigde stuk

Wisselstuk

Reservekolen

Schakelaar

Wisselstuknr.

43.210.30.01.001

43.210.30.01.002

NL

|
