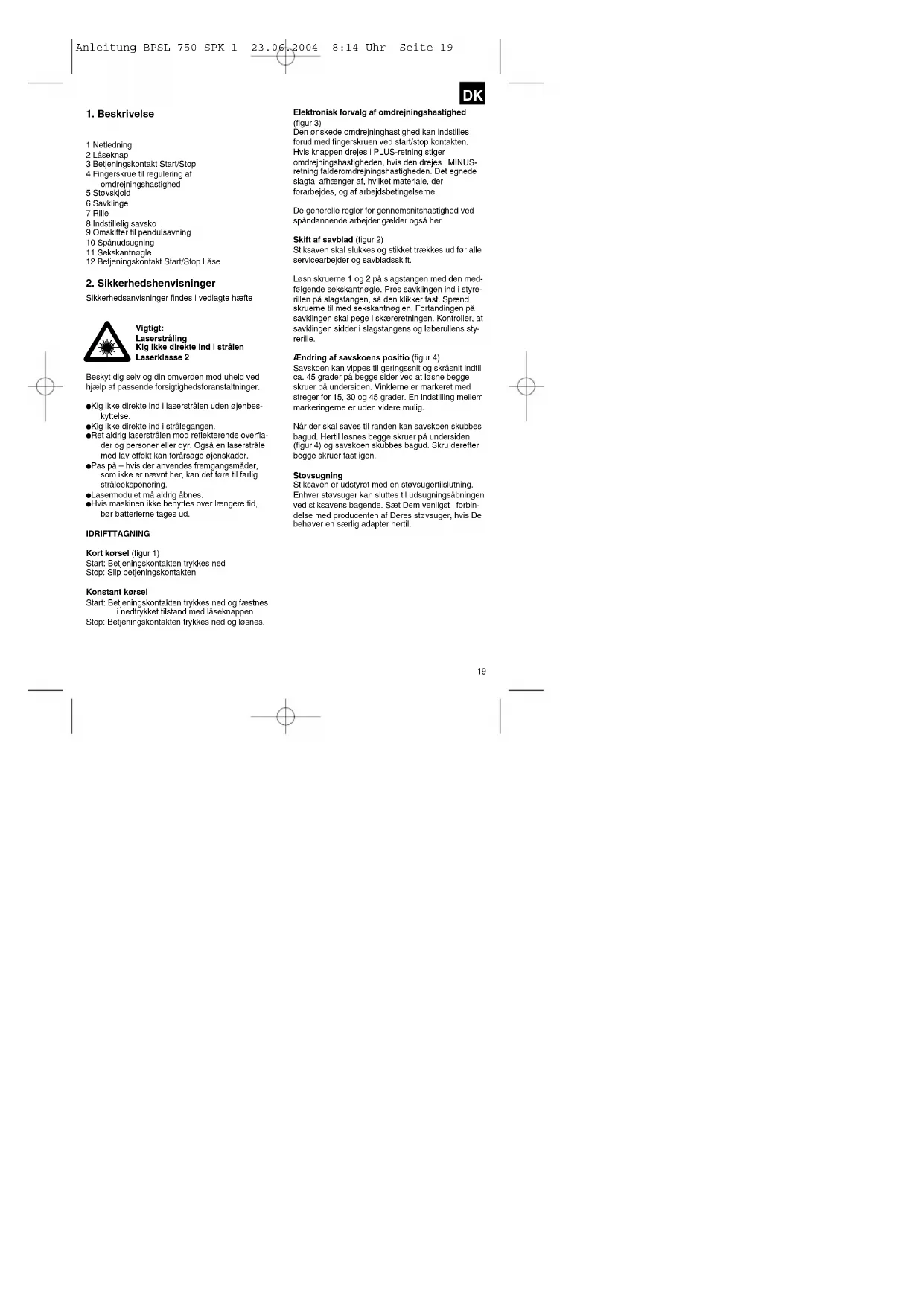

BRUGSANVISNING Bavaria BPSL 750 EINHELL

®Læs driftsvejledningen grundigt inden montage og idrifttagning

4 Fingerskrue til regulering af omdrejningshastighed

5 Støvskjolo

6 Savklinge

7 Rille

8 Indstillelig savsko

9 Omskifter til pendulsavning

10 Spånudsugning

11 Sekskantnøgle

12 Betjeningskontakt Start/Stop Låse

2. Sikkerhedshenvisninger

Sikkerhedsanvisninger findes i vedlagte hæfte

Vigtigt:

Laserstråling

Kig ikke direkte ind i strålen

Laserklasse 2

Beskyt dig selv og din omverden mod uheld ved hjælp af passende forsigtighedsforanstaltninger.

●Kig ikke direkte ind i laserstrålen uden øjenbeskyttelse.

●Kig ikke direkte ind i strålegangen.

- Ret aldrig laserstrålen mod reflekterende overflader og personer eller dyr. Også en laserstråle med lav effekt kan forårsage øjenskader.

- Pas på – hvis der anvendes fremgangsmåder, som ikke er nævnt her, kan det føre til farlig stråleeksponering.

●Lasermodulet må aldrig åbnes.

●Hvis maskinen ikke benyttes over længere tid, bør batterierne tages ud.

IDRIFTTAGNING

Kort körsel (figur 1)

Start: Betjeningskontakten trykkes ned

Stop: Slip betjeningskontakten

Konstant körsel

Start: Betjeningskontakten trykkes ned og fæstnes

i nedtrykket tilstand med låseknappen.

Elektronisk forvalg af omdrejningshastighed (figur 3)

Den ønskede omdrejninghastighed kan indstilles forud med fingerskruen ved start/stop kontakten. Hvis knappen drejes i PLUS-retning stiger omdrejningshastigheden, hvis den drejes i MINUS-retning falderomdrejningshastigheden. Det egnede slagtal afhænger af, hvilket materiale, der forarbejdes, og af arbejdsbetingelseme.

De generelle regler for gennemsnitshastighed ved spåndannende arbejder gælder også her.

Skift af savblad (figur 2)

Stiksaven skal slukkes og stikket trækkes ud før alle servicearbejder og savbladsskift.

Løsn skruerne 1 og 2 på slagstangen med den medfølgende sekskantnøgle. Pres savklingen ind i styrerillen på slagstangen, så den klikker fast. Spænd skruerne til med sekskantnøglen. Fortandingen på savklingen skal pege i skæreretningen. Kontroller, at savklingen sidder i slagstangens og løberullens styrerille.

Ændring af savskoens positio (figur 4)

Savskoen kan vippes til geringssnit og skråsnit indtil ca. 45 grader på begge sider ved at løsne begge skruer på undersiden. Vinklerne er markeret med streger for 15, 30 og 45 grader. En indstilling mellem markeringerne er uden videre mulig.

Når der skal saves til randen kan savskoen skubbes bagud. Hertil losnes begge skruer på undersiden (figur 4) og savskoen skubbes bagud. Skru derefter begge skruer fast igen.

Støvsugning

Stiksaven er udstyret med en støvsugertilslutning. Enhver støvsuger kan sluttes til udsugningsåbningen ved stiksavens bagende. Sæt Dem venligst i forbindelse med producenten af Deres støvsuger, hvis De behøver en særlig adapter hertil.

DK

TEKNISKE DATA

Driftsspænding 230 v - 50 Hz
Optagen effekt 750 W
Slagtal 600 - 3000/min.
Slaglængde 18 mm
Skæredybde træ 100 mm
Skæredybde kunststof 20 mm
Skæredybde jern 10 mm
Geringssnit Indtil 45° (højre og venstre)
Lydtrykniveau LPA 85,3 dB (A)
Lydeffektniveau LWA 96,3 dB (A)
Vibration aw	≥2,5 m/s ^
Dobbeltisoleret II / ☒
Vægt 2,3 kg
Laserklasse	2
Bølgelængde laser 650 nm
Effekt laser ≤1 mW
Strømforsyning lasermodul 2x1,5 v Micro (AAA)

9. Bestilling af reservedele

Ved bestilling af reservedele skal følgende oplyses:
- Savens type.
- Savens artikelnummer.
● Savens identifikationsnummer.
- Nummeret på den nødvendige reservedel.

Kontakt

43.210.30.01.001

Reservekul

43.210.30.01.002

DK

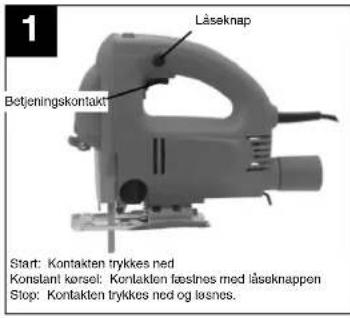

1 Låseknap Betjeningskontakt Start: Kontakten trykkes ned Konstant kørsel: Kontakten fæstnes med låseknappen Stop: Kontakten trykkes ned og løsnes.

2 ① ②

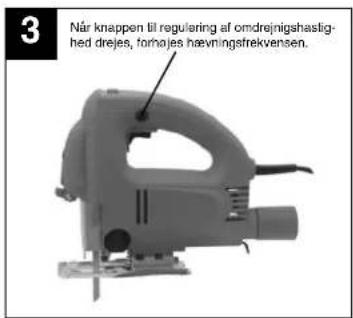

3 Når knappen til regularing af omdrejzigshastliged drejes, tornajes hævningsfrekvensen.

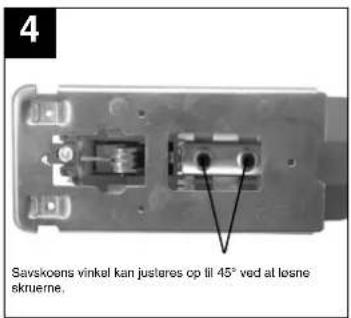

4 Savskoens vinkal kan justøres op lll 45° ved at løsne skruerne.

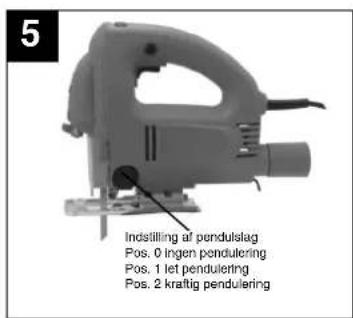

5 Indstilling af pendulslag Pos. 0 ingen pendulering Pos. 1 let pendulering Pos. 2 kraftig pendulering

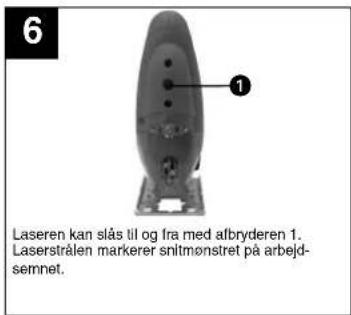

6 Laseren kan slås til og fra med afbryderen 1. Laserstrålen markerer sniltmønstret på arbejd- semnet.
