Bavaria BPSL 750 - Sega elettrica EINHELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sega alternativo elettrica
Marca	Einhell
Modello	Bavaria BPSL 750
Tensione nominale	230 V ~ 50 Hz
Potenza assorbita	750 W
Cicli al minuto (a vuoto)	600 - 3000 min⁻¹
Corsa	18 mm
Profondità di taglio nel legno	100 mm
Profondità di taglio nella plastica	20 mm
Profondità di taglio nel ferro	10 mm
Taglio obliquo massimo	45° (sinistro e destro)
Livello di pressione acustica (LPA)	85,3 dB(A)
Livello di intensità acustica (LWA)	96,3 dB(A)
Vibrazione (ah)	≥ 2,5 m/s²
Peso	2,3 kg
Doppio isolamento	Sì (classe II)
Classe del laser	2
Lunghezza d'onda del laser	650 nm
Potenza del laser	≤ 1 mW
Alimentazione del laser	2 pile AAA 1,5 V
Regolazione elettronica della velocità	Sì, mediante vite zigrinata
Corsa pendolare	Sì, commutabile
Pattino regolabile	Sì, inclinazione fino a 45° e arretramento
Adattatore per aspirazione	Sì
Garanzia	2 anni
Pezzi di ricambio disponibili	Spazzole, interruttore

Domande frequenti - Bavaria BPSL 750 EINHELL

Come sostituire la lama della sega?

Scollegare l'appareio. Allentare le due viti del carrello utilizzando la chiave esagonale. Inserire la nuova lama nella scanalatura di guida fino in battuta, assicurandosi che la dentatura sia nel verso di taglio. Serrare le viti. Assicurarsi che la lama sia ben fissata.

Come regolare la velocità di taglio?

Ruotare la vite zigrinata situata sull'interruttore ACCENSIONE/SPEGNIMENTO. Ruotare verso « PIÙ » per aumentare la velocità, verso « MENO » per diminuirla. La velocità ideale dipende dal materiale e dalle condizioni di lavoro.

Come utilizzare la guida laser?

Premere l'interruttore Accensione/Spegnimento Laser per accendere il laser. Non guardare mai direttamente il raggio laser (classe 2). Il laser facilita il tracciato di taglio.

Come regolare il pattino per un taglio obliquo?

Allentare le due viti sotto il pattino. Inclinare il pattino fino all'angolo desiderato (riferimenti a 15°, 30°, 45°). Serrare le viti. Il pattino può anche essere arretrato per segare fino al bordo.

Che tipo di lama utilizzare?

Utilizzare lame per sega alternativo con stelo adatto. La dentatura deve essere diretta in avanti nel verso di taglio. La corsa è di 18 mm, le lame standard sono adatte.

Come collegare un aspiratore?

La sega è dotata di un raccordo di aspirazione sul retro. Collegare il tubo dell'aspirapolvere direttamente o tramite un adattatore (consultare il produttore dell'aspirapolvere se necessario).

Quali sono le istruzioni di sicurezza importanti?

Leggere il manuale di sicurezza fornito. Indossare protezioni per gli occhi. Non guardare nel raggio laser. Non dirigere il laser verso persone o animali. Scollegare sempre prima di qualsiasi manutenzione.

Come sostituire le pile del laser?

Il laser è alimentato da 2 pile AAA 1,5 V. Aprire il vano (generalmente sul retro del corpo laser) e sostituire le pile. Rispettare la polarità.

Cosa fare se la sega non si avvia?

Verificare che la spina sia ben inserita e che il cavo non sia danneggiato. Assicurarsi che l'interruttore ACCENSIONE/SPEGNIMENTO sia premuto. Se il problema persiste, consultare un professionista.

Come mantenere la sega?

Scollegare l'apparecchio prima di qualsiasi pulizia. Pulire le fessure di ventilazione con un pennello. Controllare regolarmente lo stato delle spazzole e sostituirle se necessario (rif. 43.210.30.01.001).

MANUALE UTENTE Bavaria BPSL 750 EINHELL

①SI prega, prima di assemblare ed avviare il trapano, di leggere attentamente le istruzioni sul funzionamento

①Aprire le pagine dalle 2

©Fold siderne 2 ud

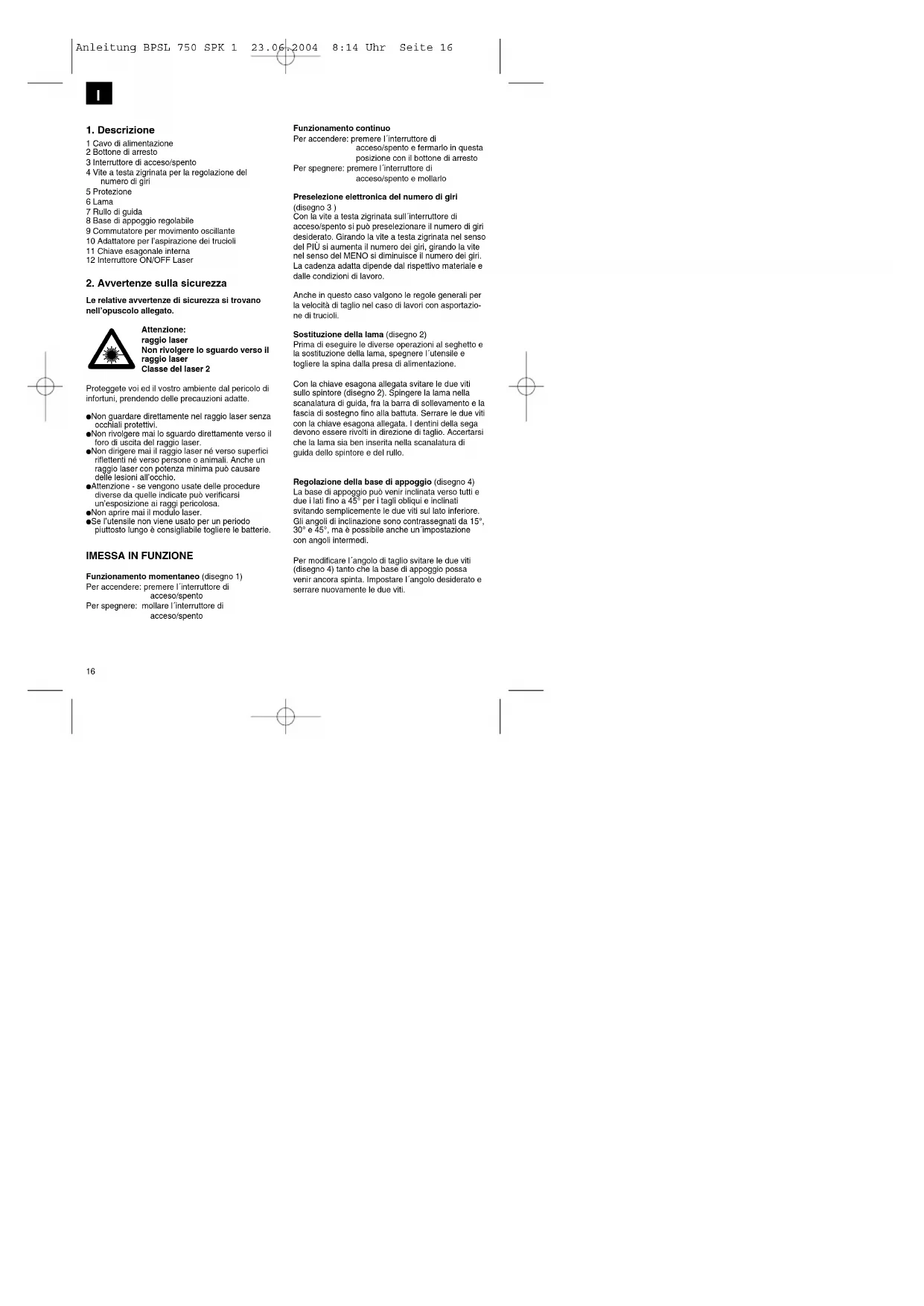

1 Cavo di alimentazione

2 Bottone di arresto

3 Interruttore di acceso/spento

4 Vite a testa zigrinata per la regolazione del numero di giri

5 Protezione

6 Lama

7 Rullo di guida

8 Base di appoggio regolabile

9 Commutatore per movimento oscillante

10 Adattatore per l'aspirazione dei trucioli

11 Chiave esagonale interna

12 Interruttore ON/OFF Laser

2. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

Attenzione:

raggio laser

Non rivolgere lo sguardo verso il

raggio laser

Classe del laser 2

Proteggete voi ed il vostro ambiente dal pericolo di infortuni, prendendo delle precauzioni adatte.

●Non guardare direttamente nel raggio laser senza occhiali protettivi.

●Non rivolgere mai lo sguardo direttamente verso il foro di uscita del raggio laser.

●Non dirigere mai il raggio laser né verso superfici riflettenti né verso persone o animali. Anche un raggio laser con potenza minima può causare delle lesioni all'occhio.

- Attenzione - se vengono usate delle procedure diverse da quelle indicate può verificarsi un'esposizione ai raggi pericolosa. - Non anise mai il modulo laser.

- Non aprire nella modulo laser. - Se l'utensile non viene usato per un periodo piuttosto lungo è consigliabile togliere le batterie.

IMESSA IN FUNZIONE

Funzionamento momentaneo (disegno 1)

Per accendere: premere l'interruttore di

acceso/spento

Per spegnere: mollare l'interruttore di

acceso/spento

Funzionamento continuo

Per accendere: premere l'interruttore di acceso/spento e femarlo in questa posizione con il bottone di arresto

Per spegnere: premere l'interruttore di acceso/spento e mollarlo

Preselezione elettronica del numero di giri

(disegno 3)

Con la vite a testa zigrinata sull'interruttore di acceso/spento si può preselezionare il numero di giri desiderato. Girando la vite a testa zigrinata nel senso del PIÙ si aumenta il numero dei giri, girando la vite nel senso del MENO si diminuisce il numero dei giri. La cadenza adatta dipende dal rispettivo materiale e dalle condizioni di lavoro.

Anche in questo caso valgono le regole generali per la velocità di taglio nel caso di lavori con asportazione di trucioli.

Sostituzione della lama (disegno 2)

Prima di eseguire le diverse operazioni al seghetto e la sostituzione della lama, spegnere l'utensile e togliere la spina dalla presa di alimentazione.

Con la chiave esagona allegata svittare le due viti sullo spintore (disegno 2). Spingere la lama nella scanalatura di guida, fra la barra di sollevamento e la fascia di sostegno fino alla battuta. Serrare le due viti con la chiave esagona allegata. I dentini della sega devono essere rivolti in direzione di taglio. Accertarsi che la lama sia ben inserita nella scanalatura di guida dello spintore e del rullo.

Regolazione della base di appoggio (disegno 4) La base di appoggio può venir inclinata verso tutti e due i lati fino a 45° per i tagli obliqui e inclinati svitando semplicemente le due viti sul lato inferiore. Gli angoli di inclinazione sono contrassegnati da 15°, 30° e 45°, ma è possibile anche un impostazione con angoli intermedi.

Per modificare l'angolo di taglio svitare le due viti (disegno 4) tanto che la base di appoggio possa venir ancora spinta. Impostare l'angolo desiderato e serrare nuovamente le due viti.

Aspirazione della polvere

Il seghetto alternativo è dotato di un attacco per l'aspirapolvere. L'adattatore viene messo sul seghetto e fissato ruotandolo. Ogni aspirapolvere può venir collegato all'apertura di aspirazione all'estremità posteriore del seghetto. Se fosse necessarlo un adattatore speciale, mettersi in contatto con il produttore dell'aspirapolvere.

DATI TECNICI

Tensione nominale: 230 V ~ 50 Hz
potenza assorbita: 750 W
cadenza: 600-3000 /min
corsa: 18 mm
profondità di taglio legno: 100 mm
profondità di taglio plastica: 20 mm
profondità di taglio ferro: 10 mm
taglio obliquo: fino a 45° (destra e sinistra)
livello di pressione acustica LPA: 85,3 db (A)
livello di potenza sonora LWA: 96,3 db (A)
Vibrazione a_W	≥ 2,5 m/s^-2
Dotata di isolamento protettivo II / [IMAGE]
Peso 2,3 kg
Classe del laser 2
Lunghezza d'onda del laser 650 nm
Potenza laser ≤ 1 mW
Alimentazione di corrente del modulo laser
	2 x 1,5 V (AAA)

Commissione dei pezzi di ricambio

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

●modello dell'apparecchio

●numero dell'articolo dell'apparecchio

●numero d'ident. dell'apparecchio

- numero del pezzo di ricambio del ricambio ssitat

Pezzo di ricambio
N. pezzo di

	ricambio
Spazzole di carbone di ricambio	43.210.30.01.001
Interruttore	43.210.30.01.002

1

1
Interruttore di acceso/spento

Per accendere: premere l'interruttore di acce so/spento funzionamento.
continuo: termare l'interruttore di acceso/spento
con il bottone di arresto
per spagnare: premare l'interruttore di acceso/spento e mollarlo

3
Ruolando il commutatore del numero di giri si aumenta la cadenza

Allenlando la vite il pattino della sega può essere portato ad un angolo di 45°.

5

Impostazione corsa con oscillazioni:
Pos. 0: nessuna oscillazioni Pos. 1: leggera oscillazioni
Pos. 2: forte oscillazioni

6

unzione laser
Con l'interrutlore 1 il laser può essere rispettivamente inserito o disinserito.
Il raggio laser marca la linea del taglio sul pezzo da lavorare.

DK

1. Beskrivelse

1 Netledning

2 Laseknap

3 Betjeningskontakt Start/Stop

HR Dichiarazione di conformità CE

®Declaratie de conformitate CE

①Dichiarazione di conformità CE

DK EC Overensstemmelseserklæring

Il sottoscnito dichiara a nome della ditta la conformità del prodotto con le direttive e le norme seguenti.

La latempa o l'interiore produzione, anche parallele, della documentazione a del documento di raccinogruamento dei pagoliti. A conservata solo con l'appliata conservazione da parte della 1827.

N DK

Ethyke aller anderen frem for manglokinganies af skaffigte materie, beizugapin ne indeselte, som cehenter produktier, er künftlich after uichpacing Pässchke für 180 GmbH.

PL

① Con riserva di apportare modifiche tecniche

Per l'apparecatore rilascio nelle struktori concordiamo una geranza di 2 anni, nel caso il risso produttivo innesso tristano dilettivi. Conso per diritto 2 anni inoltia che il risso del caso di risso e la pressa in conregione dell'apparecato da parte dei silente. Le condizioni per la validità della geranda sono una caretta manutenzione seconde e istruzioni per l'uso così come un utilizzo approvate da rodite approvective. Naturalmente in questa periodo di 2 anni continuamente ad assumere gli elegali di resorziazioni. La prevista dalla logge. Rendita valle per il territorio della Repubbria Sicorale Toscana o dei rispetti poso dei principali partneri di distribuzione di zona a compotamente dello norme di loggo in vigore sul posto. Rivogatori addiccolle del servizio sesenzioni derriti interaziale delle rispettivi zone e all'induzio di assensioni diretti ripartito in bassen.
