Тип продукта	электрический лобзик
Бренд	Einhell
Модель	Bavaria BPSL 750
Номинальное напряжение	230 В ~ 50 Гц
Потребляемая мощность	750 Вт
Ходы в минуту (на холостом ходу)	600 - 3000 мин⁻¹
Ход	18 мм
Глубина реза в дереве	100 мм
Глубина реза в пластике	20 мм
Глубина реза в металле	10 мм
Максимальный угол наклона	45° (влево и вправо)
Уровень звукового давления (LPA)	85,3 дБ(А)
Уровень звуковой мощности (LWA)	96,3 дБ(А)
Вибрация (ah)	≥ 2,5 м/с²
Вес	2,3 кг
Двойная изоляция	Да (класс II)
Класс лазера	2
Длина волны лазера	650 нм
Мощность лазера	≤ 1 мВт
Питание лазера	2 батарейки AAA 1,5 В
Электронная регулировка скорости	Да, с помощью винта с накаткой
Маятниковый ход	Да, переключаемый
Регулируемая опорная плита	Да, наклон до 45° и отвод назад
Адаптер для пылеудаления	Да
Гарантия	2 года
Доступные запасные части	Щётки, выключатель

Часто задаваемые вопросы - Bavaria BPSL 750 EINHELL

Как заменить пильное полотно?

Отключите прибор. Ослабьте два винта ползуна с помощью шестигранного ключа. Вставьте новое полотно в направляющий паз до упора, убедившись, что зубья направлены в сторону реза. Затяните винты. Убедитесь, что полотно надежно закреплено.

Как отрегулировать скорость реза?

Поверните винт с накаткой, расположенный на выключателе ВКЛ/ВЫКЛ. Поворачивайте в сторону «+» для увеличения скорости, в сторону «-» для уменьшения. Идеальная скорость зависит от материала и условий работы.

Как использовать лазерный указатель?

Нажмите выключатель ВКЛ/ВЫКЛ лазера, чтобы включить лазер. Никогда не смотрите прямо на лазерный луч (класс 2). Лазер облегчает разметку линии реза.

Как отрегулировать опорную плиту для косого реза?

Ослабьте два винта под опорной плитой. Наклоните плиту до нужного угла (метки 15°, 30°, 45°). Затяните винты. Плиту также можно отодвинуть назад для пиления до края.

Какой тип полотна использовать?

Используйте полотна для лобзика с подходящим хвостовиком. Зубья должны быть направлены вперед по направлению реза. Ход 18 мм, подходят стандартные полотна.

Как подключить пылесос?

Лобзик оснащен штуцером для пылеудаления сзади. Подсоедините шланг пылесоса напрямую или через адаптер (при необходимости обратитесь к производителю пылесоса).

Какие важные правила безопасности?

Прочтите прилагаемое руководство по безопасности. Носите защитные очки. Не смотрите на лазерный луч. Не направляйте лазер на людей или животных. Всегда отключайте прибор перед обслуживанием.

Как заменить батарейки лазера?

Лазер питается от 2 батареек AAA 1,5 В. Откройте отсек (обычно сзади корпуса лазера) и замените батарейки. Соблюдайте полярность.

Что делать, если лобзик не включается?

Проверьте, что вилка вставлена в розетку и кабель не поврежден. Убедитесь, что выключатель ВКЛ/ВЫКЛ нажат. Если проблема не устранена, обратитесь к специалисту.

Как ухаживать за лобзиком?

Перед чисткой отключайте прибор. Очищайте вентиляционные щели кисточкой. Регулярно проверяйте состояние щёток и заменяйте их при необходимости (арт. 43.210.30.01.001).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bavaria BPSL 750 EINHELL

Перед проведением монтажа и началом эксплуатации, пожалуйста, внимательно ознакомьтесь с настоящей инструкцией

Пожалуйста, раскройте страницу 2

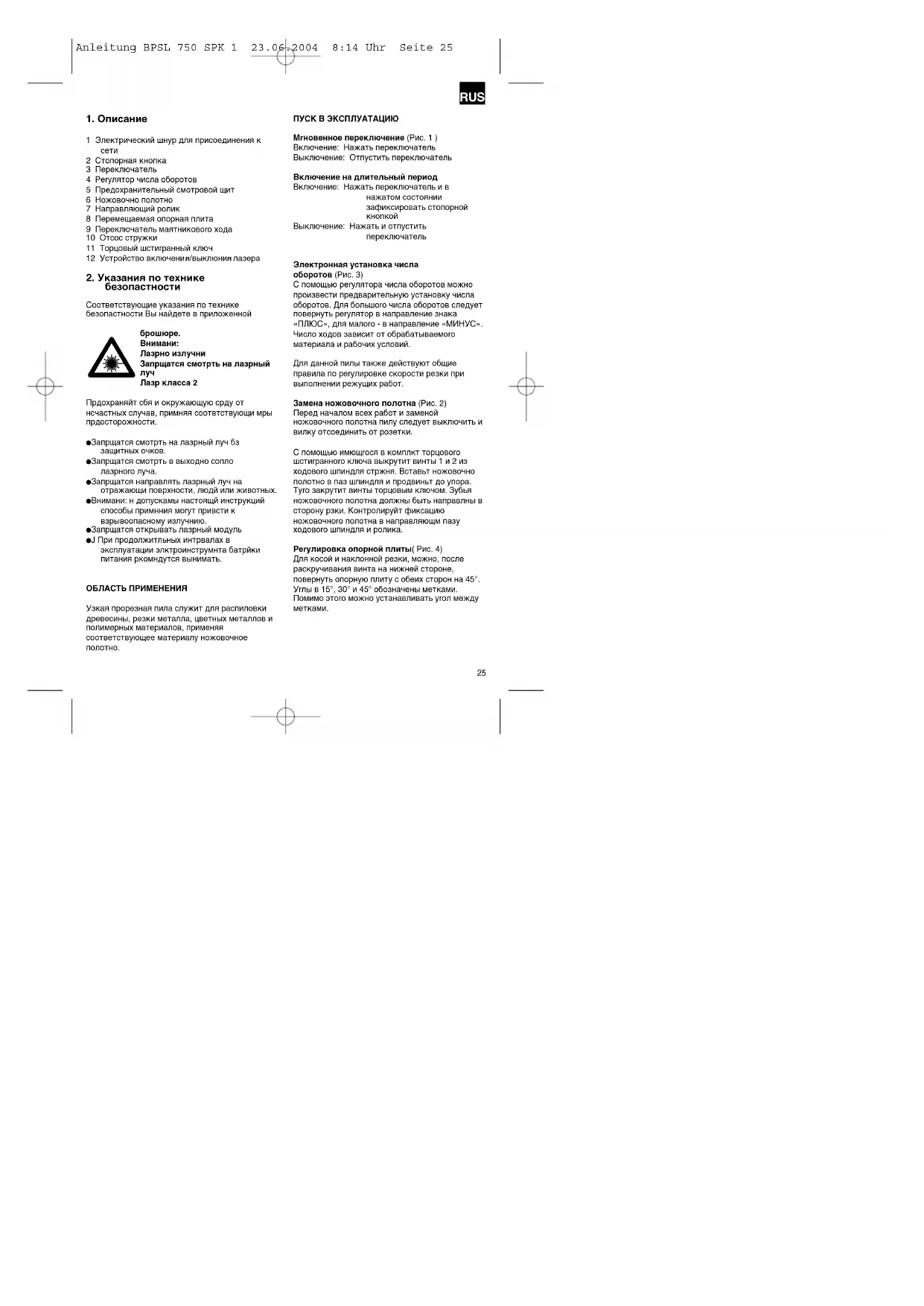

1 Электрический шнур для присоединения к сети
2 Стопорная кнопка
3 Переключатель
4 Регулятор числа оборотов
5 Предохранительный смотровой щит
6 Ножовочно полотно
7 Направляющий ролик
8 Перемещаемая опорная плита

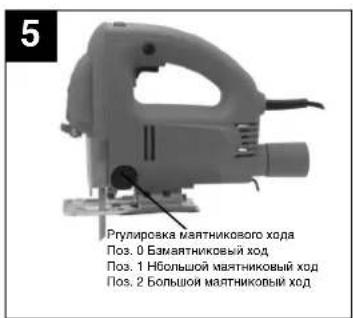

9 Переключатель маятникового хода
10 Отсос стружки
11 Торцовый шстигранный ключ

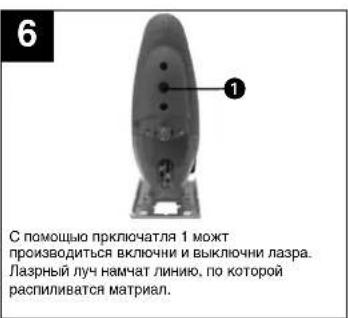

12 Устройство включения/выключения лазера

2. Указания по технике безопасности

Соответствующие указания по технике безопасности Вы найдете в приложенной

брошюре.
Внимани:
Лазрно излучни
Запрщатся смотрть на лазрный
луч
Лазр класса 2

Прдохраняйт сбя и окружающую срду от нечастных случаев, примняя соответствующи мры предосторожности.

●Запрщатся смотрть на лазрный луч 63 защитных очков.
●Запрщатся смотрть в выходно сопло лазрного луча.
●Запрщатся направлять лазрный луч на отражающи поверхности, людей или животных.
●Внимани: н допускамы настоящий инструкций способы примнния могут привсти к взрывоопасному излучнию.
●Запрщатся открывать лазрный модуль
●J При продолжительных интервалах в эксплуатации электроинструмта батрики питания рекомндуется вынимать.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Узкая прорезная пила служит для распиловки древесины, резки металла, цветных металлов и полимерных материалов, применяя соответствующее материалу ножовочное полотно.

ПУСК В ЭКСПЛУАТАЦИЮ

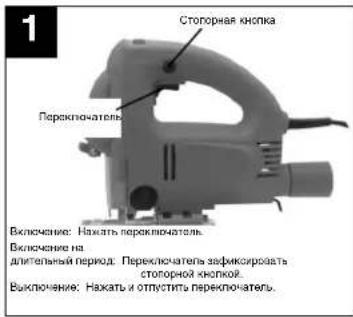

Мгновенное переключение (Рис. 1)

Включение: Нажать переключатель

Выключение: Отпустить переключатель

Включение на длительный период

Включение: Нажать переключатель и в

нажатом состоянии

зафиксировать стопорной

КНОПКОЙ

Выключение: Нажать и отпустить

переключатель

Электронная установка числа

оборотов (Рис. 3)

С помощью регулятора числа оборотов можно произвести предварительную установку числа оборотов. Для большого числа оборотов следует повернуть регулятор в направление знака «ПЛЮС», для малого - в направление «МИНУС». Число ходов зависит от обрабатываемого материала и рабочих условий.

Для данной пилы также действуют общие правила по регулировке скорости резки при выполнении режущих работ.

Замена ножовочного полотна (Рис. 2)

Перед началом всех работ и заменой ножовочного полотна пилу следует выключить и вилку отсоединить от розетки.

С помощью имиходяся в комплект торцового шстигранного ключа выкрутт винты 1 и 2 из ходового шпиндля стржна. Вставт ножовочно полотно в паз шпиндля и продвиньт до упора. Туго закрунт винты торцовым ключом. Зубъл ножовочного полотна должны быть направлны в сторону рзки. Контролируйт фиксацию ножовочного полотна в направляющим пазу ходового шпиндля и ролика.

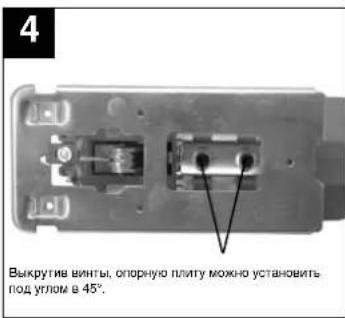

Регулировка опорной плиты( Рис. 4)

Для косой и наклонной резки, можно, после раскручивания винта на нижней стороне, повернуть опорную плиту с обеих сторон на 45°. Углы в 15°, 30° и 45° обозначены метками. Помимо этого можно устанавливать угол между метками.

RUS

Для установки угла распиловки следует открутить винт (Рис. 4) настолько, чтобы можно было двигать опорную плиту. Установить требуемый угол и затянуть винт.

Отсос стружки

узкая прорезная пила оснащена соединением для подключения устройства для отсоса стружки. Любой пылесос может быть подсоединен к отверстию, расположенному на задней стороне пилы. В том случае, если для подсоединения требуется адаптер, обратитесь к изготовителю пылесоса.

Заказ запасных частей

При заказе запасных частей необходимо

привести следующие данные

● Модификация устройства
● Номер артикула устройства
● Идентификационный номер устройства
● Номер запасной части требуемой для замена

детали

запасные угольные щетки 43.210.30.01.001

выключатель 43.210.30.01.002

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение: 230 В - 50 Гц

Потребляемая мощность: 750 Вт

Частота ходов: 600 - 3000/мин.

Высота хода: 18 мм

Глубина распила древесины: 100 мм

Глубина резки полимерного материала: 20 мм

Глубина резки железа: 10 мм

Косая резка: до 45° (слева и справа)

Уровень звукового давления: 85,3 дб (А)

Уровень звуковой мощности: 96,3 дб (А)

Вибрация а в ≥2,5 м/с2

Имеет защитную изоляцию II / ☐

Вес 2,3 кг

Лазр класса 2

Длина волны лазрного луча 650 нм

Мощность лазрного луча ≤ 1 мВт

Электрическо питани лазрного модуля

2 × 1,5 B (AAA)

RUS
