Marca	Einhell
Modello	BT-AP 650 E
Tipo di prodotto	Sega a sciabola (da ladro) elettrica
Tensione di rete	230-240 V ~ 50 Hz
Potenza assorbita	650 W
Numero di corse	500-3000 min⁻¹ (regolabile elettronicamente)
Altezza di corsa	20 mm
Profondità di taglio nel legno	150 mm
Profondità di taglio nel ferro	10 mm
Larghezza massima lama	1,4 mm
Peso	2,8 kg
Livello di pressione acustica (LpA)	86,8 dB(A) (incertezza K=3 dB)
Livello di potenza acustica (LWA)	97,8 dB(A) (incertezza K=3 dB)
Vibrazione (impugnatura anteriore, taglio di pannelli di legno)	ah = 16,083 m/s² (K=1,5 m/s²)
Vibrazione (impugnatura posteriore, taglio di pannelli di legno)	ah = 13,588 m/s² (K=1,5 m/s²)
Classe di protezione	II / doppio isolamento
Contenuto della confezione	Sega, 1 lama legno, 1 lama metallo, manuale d'uso, norme di sicurezza
Cambio lama	Senza utensili, ruotando l'anello
Regolazione del pattino	Sì, con pulsante di fissaggio (sblocco/blocco)
Interruttore con blocco	Sì, pulsante di arresto integrato
Regolazione elettronica della velocità	Sì, tramite rotella
Protezione acustica raccomandata	Sì
Protezione oculare raccomandata	Sì
Maschera antipolvere raccomandata	Sì
Manutenzione	Pulizia regolare, spazzole di carbone controllabili da un tecnico specializzato
Ricambi disponibili	Sì, tramite numero articolo e codice identificativo
Garanzia	2 anni (escluso uso professionale)

Domande frequenti - BT-AP 650 E EINHELL

Come cambiare la lama della sega?

Prima di qualsiasi intervento, scollegare l'apparecchio. Ruotare l'anello (a) all'altezza dell'alloggiamento della lama della sega (6) fino a quando la lama può scorrere nella fessura. Rilasciare l'anello: deve tornare nella posizione originale. Verificare il fissaggio tirando la lama.

Come regolare il pattino della sega?

Scollegare l'apparecchio. Premere il pulsante di fissaggio del pattino (7) sul lato destro (visto dal basso) per sbloccarlo. Regolare il gioco desiderato, quindi premere lo stesso pulsante sul lato sinistro per bloccarlo. Verificare che il pattino sia ben fissato.

Quali lame sono fornite con la sega?

La confezione include una lama per legno e una lama per metallo. Lame aggiuntive possono essere acquistate separatamente.

Qual è la profondità di taglio massima?

Nel legno: 150 mm. Nel ferro: 10 mm. Rispettare questi limiti per evitare di danneggiare l'utensile.

Come accendere e spegnere la sega?

Per accendere, premere l'interruttore Accensione/Spegnimento (1). Per spegnere, rilasciarlo. Il pulsante di blocco (2) consente di bloccare l'interruttore in posizione Accensione per un funzionamento continuo.

Come regolare la velocità di taglio?

Utilizzare la rotella (8) per preselezionare il numero di corse tra 500 e 3000 min⁻¹. Adattare la velocità al materiale (più bassa per metalli, più alta per legno).

Cosa fare se la sega non si avvia?

Controllare che la spina sia inserita correttamente e che la presa di corrente funzioni. Assicurarsi che l'interruttore non sia bloccato. Se il problema persiste, consultare un tecnico specializzato.

Come pulire l'apparecchio?

Scollegare sempre prima della pulizia. Utilizzare un panno umido con un po' di sapone. Non utilizzare prodotti aggressivi. Evitare che l'acqua penetri all'interno. Pulire regolarmente le fessure di ventilazione.

Dove trovare i ricambi?

I ricambi sono disponibili presso il produttore. Indicare il numero articolo e il numero di identificazione dell'apparecchio. Visitare www.isc-gmbh.info per i prezzi.

Come conservare la sega?

Conservare l'apparecchio e i suoi accessori in un luogo buio, asciutto e al riparo dal gelo, fuori dalla portata dei bambini. La temperatura ideale è tra 5 e 30 °C. Utilizzare preferibilmente l'imballaggio originale.

MANUALE UTENTE BT-AP 650 E EINHELL

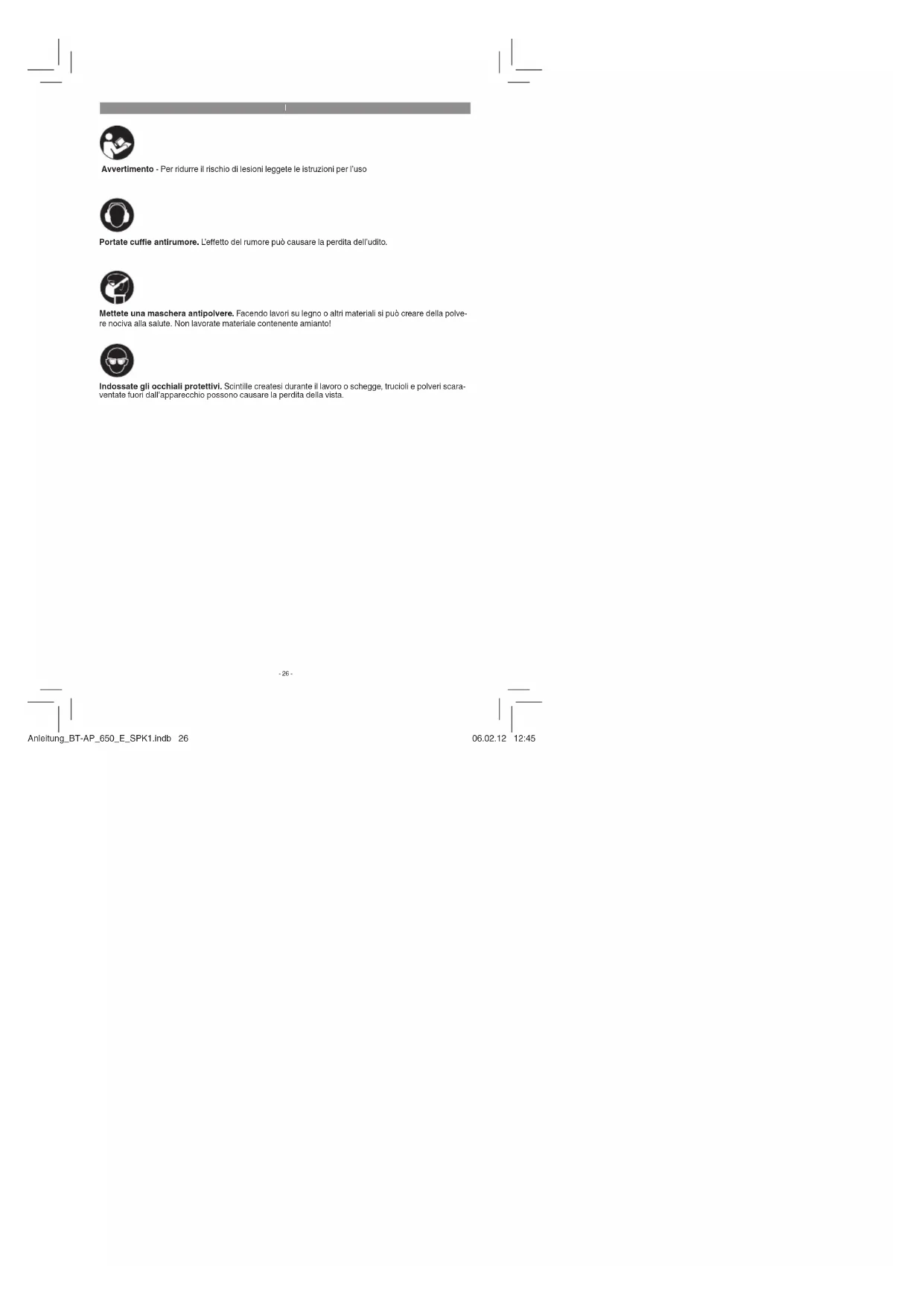

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Portate cuffie antirumore. L'effetto del rumore può causare la perdita dell'udito.

Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall'apparecchio possono causare la perdita della vista.

Anleitung_BT-AP_650_E_SPK1.indb 26

06.02.12 12:45

Attenzione!

Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate queste istruzioni per l'uso/le avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

Avvertimento!

Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle Istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1+2)

1 Interruttore ON/OFF

2 Bottone di arresto

3 lama per legno

4 lama per metalli

5 Pattino della sec

6 Sede della lama

7 Pulsante di bloccaggio per pattino della sega

8 Rotella di regolazione per la selezione del numero di corse

2.2 Elementi forniti

- Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.

• Togliete il materiale d'imballaggio e anche i

fermi di trasporto / imballo (se presenti).

- Controllate che siano presenti tutti gli elementi forniti.

- Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

Attenzione!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

• Sega universale
  • 1x lama per legno
  • 1x lama per metallo
  • Istruzioni per l'uso originali
  • Avvertenze di sicurezza

3. Utilizzo proprio

La sega multiuso è adatta per segare legno, ferro, metalli non ferrosi e plastica usando la rispettiva lama.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione di rete: 230-240 V–50 Hz

Potenza assorbita: 650 W

Numero di corse: 500-3000 min ^1

Altezza di corsa: 20 mm

Profondità di taglio legno: 150 mm

Profondità di taglio ferro: 10 mm

Larghezza massima della lama: 1,4 mm

Grado di protezione: ......II, 10

Peso: 2,8 kg

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745.

Livello di pressione acustica L_ ..... 86,8 dB (A)

Incertezza K_pA ......3 dB

Livello di potenza acustica L_mm 97,8 dB (A)

Incertezza K_145 3 dB

Portate cuffi e antirumore.

L'eff etto del rumore può causare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN 60745.

Taglio di pannelli di legno

(impugnatura anteriore)

Valore emissione vibrazioni ah = 16,083 m/s ^2 Incertezza K = 1,5 m/s ^2

Taglio di pannelli di legno

(Impugnatura posteriore)

Valore emissione vibrazioni ah = 13,588 m/s² Incertezza K = 1,5 m/s²

Taglio di travi di legno

(impugnatura anteriore)

Valore emissione vibrazioni ah = 16,345 m/s² Incertezza K = 1,5 m/s²

Taglio di travi di legno

(impugnatura posteriore)

Valore emissione vibrazioni ah = 13,813 m/s² Incertezza K = 1,5 m/s²

Avvertimento!

Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui l'elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.

Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi.

Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

• Utilizzate soltanto apparecchi in perfetto stato.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vostro modo di lavorare all'apparecchio.
• Non sovraccaricate l'apparecchio.
• Fate eventualmente controllare l'apparecchio.
- Spegnete l'apparecchio se non lo utilizzate.
• Indossate i guanti.

Rischi residui

Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.
2. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni mano-braccio se l'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca-zione corrispondano a quelli di rete.

Staccate sempre la spina di alimentazione prima di ogni impostazione all'utensile.

5.1 Cambio della lama (Fig. 2)

Prima di eseguire qualsiasi operazione all'elettroutensile e di cambiare la lama spegnete la sega multiuso e staccate la spina dalla presa di corrente.

Ruotate l'anello (a) sulla sede della lama (6) come mostrato in Fig. 2 fi no a quando sia possibile inserire la lama (b) nella fessura della sede (6). Ora lasciate di nuovo l'anello (a), che dovrebbe ritornare nella posizione di partenza. Se ciò non avviene, cercate di ruotare l'anello (a) manualmente nella posizione di partenza. Accertatevi quindi che la lama sia fi ssata saldamente nella sede provando a tiraria.

-2B-

5.2 Regolazione del pattino della sega (Fig. 3) Attenzione!

Staccate la spina dalla presa.

Per regolare il pattino della sega, premeta il relativo pulsante di bloccaggio (7) sul lato destro (visto dal basso) per sbloccare il pattino della sega (5). Regolate la distanza desiderata e premete il relativo pulsante di bloccaggio (7) sul lato sinistro (visto dal basso) per bloccare nuovamente il pattino della sega. Accertatevi che il pattino della sega sia fi ssato saldamente!

Accertatevi che il pattino della sega sia fi ssato saldamente!

6. Uso

6.1 Interruttore ON/OFF (Fig. 1/Pos. 1)

Accensione:

Premete l'interruttore ON/OFF

Spegnimento:

Mollate l'interruttore di ON/OFF

6.2 Pulsante di bloccaggio (Fig. 1/Pos. 2)

Con il pulsante di bloccaggio (2) l'interruttore ON/OFF (1) può essere bloccato in esercizio. Per spegnere, premete brevemente l'interruttore ON/OFF (1).

6.3 Regolazione elettronica del numero delle corse

La rotella di regolazione (8) consente di impostare il numero di corse richiesto dalla lama.

Anche in questo caso valgono le regole generali per la velocità di taglio in caso di lavori con produzione di trucioli.

6.4 Uso come seghetto alternativo (Fig. 4)

Appoggiate la sega multiuso al materiale da segare come indicato nella Fig. 4. Inserite la sega multiuso e spingetela verso il materiale da segare. La velocità di taglio deve essere adattata al materiale da segare.

7. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

8.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usa-te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricista. Attenzione! Le spazzole al carbone devono essere sostituite solo da un elettricista.

8.3 Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio

• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato.

L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smallimento di rifi uti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all'amministrazione comunale!

10. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asclutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'elettroutensile nell'imballaggio originale.

-30-

Anleitung_BT-AP_650_E_SPK1.indb 30

06.02.12 12:45

Solo per paesi membri dell'UE

Non smaltile gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smalliti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo lo normo nazionali sul riciclaggio o sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della ISC GmbH.

Con riserva di apportare modifi che tecniche

Anleitung_BT-AP_650_E_SPK1.indb 31

06.02.12 12:45

Certifi cato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomalie o alla sostituzione dell'apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso improprio o illecito (come per es. sovraccarico dell'apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere), dall'impiego della forza o dall'influsso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impiego. Ciò vale particolarmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già effettuati interventi sull'apparecchio.
3. Il periodo di garanzia è 2 anni e inizia alla data d'acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.
4. Per la rivendicazione dei vostri diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come provat. Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del servizio assistenza.

-32-

Anleitung_BT-AP_650_E_SPK1.indb 32

06.02.12 12:45

I dichiara la seguente conformità secondo la direttiva UE e le nome per l'articolo
