| Marque | Einhell |
| Modèle | BT-AP 650 E |
| Type de produit | Scie sabre (à voleur) électrique |
| Tension réseau | 230-240 V ~ 50 Hz |
| Puissance absorbée | 650 W |
| Nombre de courses | 500-3000 min⁻¹ (réglable électroniquement) |
| Hauteur de course | 20 mm |
| Profondeur de coupe dans le bois | 150 mm |
| Profondeur de coupe dans le fer | 10 mm |
| Largeur maximale de lame | 1,4 mm |
| Poids | 2,8 kg |
| Niveau de pression acoustique (LpA) | 86,8 dB(A) (incertitude K=3 dB) |
| Niveau de puissance acoustique (LWA) | 97,8 dB(A) (incertitude K=3 dB) |
| Vibration (poignée avant, coupe de plaques de bois) | ah = 16,083 m/s² (K=1,5 m/s²) |
| Vibration (poignée arrière, coupe de plaques de bois) | ah = 13,588 m/s² (K=1,5 m/s²) |
| Classe de protection | II / double isolation |
| Volume de livraison | Scie, 1 lame bois, 1 lame métal, mode d'emploi, consignes de sécurité |
| Changement de lame | Sans outil, par rotation de la bague |
| Réglage du patin | Oui, avec bouton de fixation (déverrouillage/verrouillage) |
| Interrupteur avec blocage | Oui, bouton d'arrêt intégré |
| Régulation électronique de vitesse | Oui, par molette |
| Protection auditive recommandée | Oui |
| Protection oculaire recommandée | Oui |
| Masque anti-poussière recommandé | Oui |
| Entretien | Nettoyage régulier, brosses à charbon contrôlables par spécialiste |
| Pièces de rechange disponibles | Oui, via numéro d'article et code identifiant |
| Garantie | 2 ans (hors usage professionnel) |
FOIRE AUX QUESTIONS - BT-AP 650 E EINHELL
Questions des utilisateurs sur BT-AP 650 E EINHELL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie électrique au format PDF gratuitement ! Retrouvez votre notice BT-AP 650 E - EINHELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BT-AP 650 E de la marque EINHELL.
MODE D'EMPLOI BT-AP 650 E EINHELL

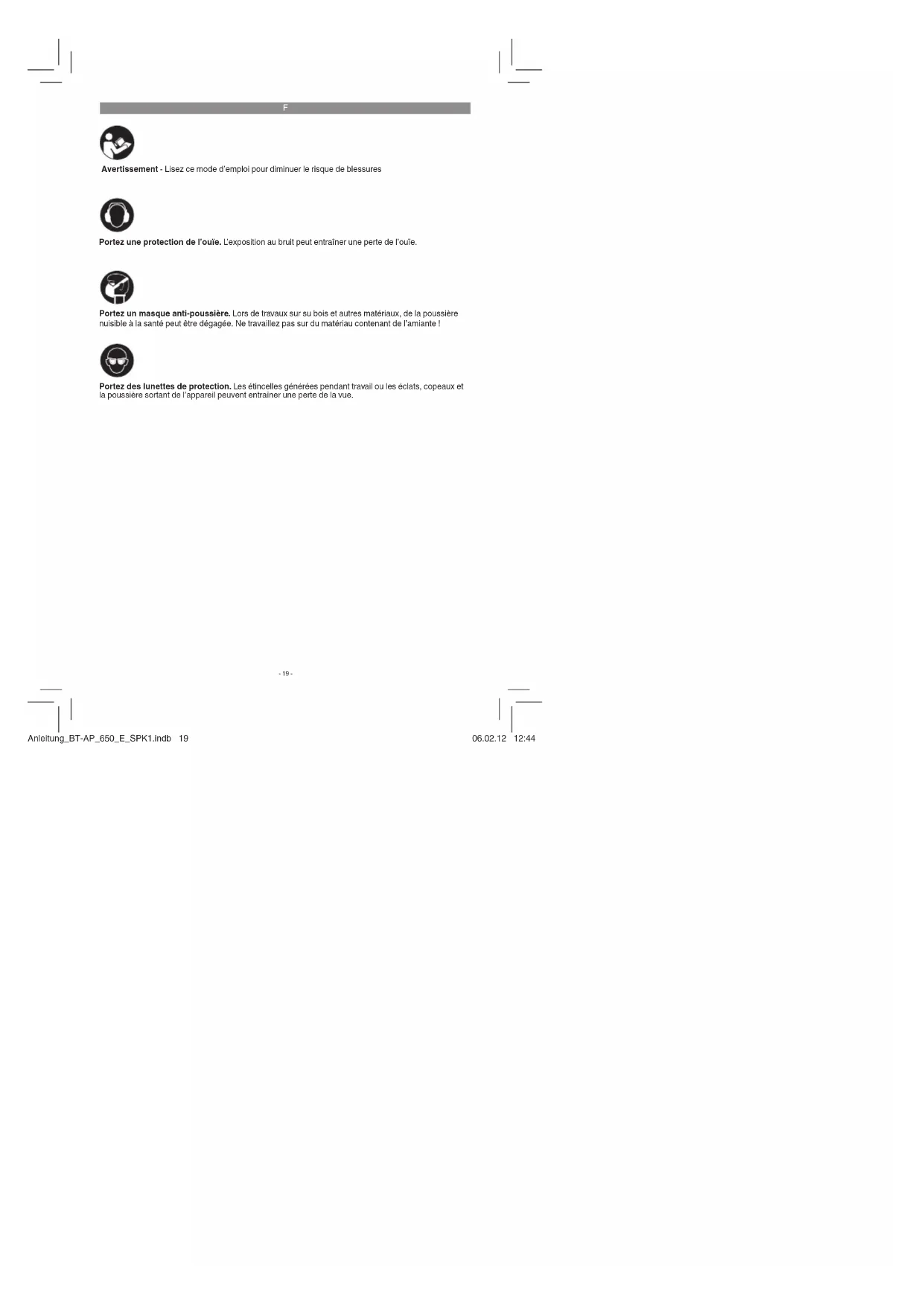

Avertissement - Lisez ce mode d'emploi pour diminuer le risque de blessures
Portez une protection de l'ouïe. L'exposition au bruit peut entraîner une perte de l'ouïe.
Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l'amiante !
Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entraîner une perte de la vue.
-19
Anleitung_BT-AP_650_E_SPK1.indb 19
06.02.12 12:44
F
Attention!
Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afi n d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.
- Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.
Attention!
L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouff er !
• Scie universelle
• 1 x lame de scie pour bois
• 1 x lame de scie pour métal
• Mode d'emploi d'origine
• Consignes de sécurité
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Avertissement!
Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.
2. Description de l'appareil et volume de livraison
2.1 Description de l'appareil (fi gure 1+2)
1 Interrupteur Marche / Arrêt
2 Bouton d'arrêt
3 Lame de scie à bois
4 Lame de scie à métaux
5
6 Logement de la lame de scie
7 Bouton de fixation pour patin
8 roue de réglage pour la présélection du nombre de courses
2.2 Volume de livraison
- Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
- Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
• Vérifiez si la livraison est bien complète. - Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
3. Utilisation conforme à l'aff ectation
La scie „à voleur“ est destinée à scier le bois, le fer, les métaux lourds non ferreux et les matières plastiques en employant la lame de scie respective.
La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.
Veillez au fait que nos appareils, conformément à leur aff ectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.
4. Données techniques
Tension réseau : 230-240 V\~50 Hz
Puissance absorbée: 650 W
Nombre de courses : 500-3000 tr/min
Hauteur de course : 20 mm
Profondeur de coupe du bois : .... 150 mm
Profondeur de coupe du fer : 10 mm
Largeur maximale de lame de scie : ..... 1,4 mm
Catégorie de protection : ......II /回
Poids: 2,8 kg
-20-
F
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.
Niveau de pression acoustique L_pA ..... 86,8 dB(A) Imprécision K_pA ..... 3 dB Niveau de puissance acoustique L_WA ..... 97,8 dB(A) Imprécision K_WA ..... 3 dB
Portez une protection acoustique.
L'exposition au bruit peut entraîner la perte de l'ouïe.
Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745.
Coupe de plaques de bois (poignée avant)
Valeur d'émission de vibration ah = 16,083 m/s² Imprécision K = 1,5 m/s²
Coupe de plaques de bois (poignée arrière)
Valeur d'émission de vibration ah = 13,588 m/s ^2 Imprécision K = 1,5 m/s ^2
Coupe de poutres de bois (poignée avant)
Valeur d'émission de vibration ah = 16,345 m/s² Imprécision K = 1,5 m/s²
Coupe de poutres de bois (poignée arrière)
Valeur d'émission de vibration ah = 13,813 m/s² Imprécision K = 1,5 m/s²
Avertissement !
La valeur d'émission de vibration a été mesurée selon une méthode d'essai normée et peut être modifiée, en fonction du type d'emploi de l'outil électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.
La valeur d'émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre.
La valeur d'émission de vibration indiquée peut également être utilisée pour estimer l'altération au début.
Limitez le niveau sonore et les vibrations à un minimum !
• Utilisez exclusivement des appareils en excellent état.
- Entretenez et nettoyez l'appareil régulièrement.
• Adaptez votre façon de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
- Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
- Portez des gants.
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
- Lésions des poumons si aucun masque anti-poussière adéquat n'est porté.
- Défi cience auditive si aucun casque anti-bruit approprié n'est porté.
- Atteintes à la santé issues des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règles de l'art.
5. Avant la mise en service
Assurezvous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.
Enlevez systématiquement la fi che de contact avant de paramétrer l'appareil.
5.1 Changement de lame de scie (fi gure 2)
Avant tous travaux sur la machine et lors d'un changement de lame, mettez la scie „à voleur“ hors circuit et retirez la fi che secteur de la prise.
Tournez la bague (a) au niveau du logement de la lame de scie (6) comme indiqué sur la fi gure 2 jusqu'à ce que la lame de la scie (b) se laisse glisser dans la fente du logement de la lame de scie (6).
Relâchez à présent la bague (a), la bague (a) doit reprendre sa position d'origine.
Si tel n'est pas le cas, essayez de tourner manu-ellement la bague (a) dans sa position d'origine.
Contrôlez à présent si la lame est bien fi xée dans son logement en tirant sur celle-ci.
-21-
F
5.2 Réglage du patin (fi gure 3)
Attention!
Tirez la fi che de contact.
Pour régler le patin, appuyez sur le bouton de fi xation du patin (7) sur le côté droit (vu d'en bas), afi n de déverrouiller le patin (5). Réglez l'écart souhaité et appuyez sur le bouton de fi xation du patin (7) sur le côté gauche (vu d'en bas) afi n de verrouiller à nouveau le patin. Vérifi ez que le patin est bien fi xé !
Vérliez que le patin est fixé correctement!
6. Commande
6.1 Interrupteur Marche / Arrêt
(fi gure 1/pos. 1)
Mise en circuit :
appuyez sur l'interrupteur Marche / Arrêt
Mise hors circuit :
relâchez l'interrupteur Marche / Arrêt
6.2 Bouton de blocage (fi gure 1/pos. 2)
Avec le bouton de blocage (2), on peut arrêter l'interrupteur Marche/Arrêt (1) en fonctionnement. Appuyez brièvement sur l'interrupteur Marche / Arrêt (1).
6.3 Régulation électronique du nombre de
courses
La roue de réglage (8) permet de régler le nombre de courses de la lame de scie nécessaires.
Les règles générales concernant la vitesse de coupe pour des travaux par enlèvement des copeaux sont valables ici aussi.
6.4 Utilisation comme scie à gulchet
(fi gure 4)
Placez la scie „à voleur“ sur le matériau à couper, comme indiqué en fi gure 4. Mettez la scie „à voleur“ en circuit et poussez-la contre le matériau à couper. La vitesse de coupe doit être adaptée au matériau.
7. Remplacement de la ligne de raccordement réseau
Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.
8. Nettoyage, maintenance et commande de pièces de rechange
Retirez la fi che de contact avant tous travaux de nettoyage.
8.1 Nettoyage
- Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
- Nous recommandons de nettoyer l'appareil
directement après chaque utilisation. - Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.
8.2 Brosses à charbon
Si les brosses à charbon font trop d'étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.
8.3 Maintenance
Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.
-22-
Anleitung_BT-AP_650_E_SPK1.indb 22
06.02.12 12:45
F
8.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:
• No. d'article de l'appareil
• No. d'identification de l'appareil
• No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info
9. Mise au rebut et recyclage
L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.
L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune !
10. Stockage
Entreposez l'apparell et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.
-23-
Anleitung_BT-AP_650_E_SPK1.indb 23
06.02.12 12:45
F
Uniquement pour les pays de l'Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecté dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.
Sous réserve de modifi cations techniques
-24
Anleitung_BT-AP_650_E_SPK1.indb 24
06.02.12 12:45
Bon de garantie
Chère Cliente, Cher Client,
Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l'adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :
- Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.
- La prestation de garantie s'applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériau et est limitée à l'élimination de ces défauts ou encore au remplacement de l'appareil. Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l'appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d'une installation non conforme, du non-respect du mode d'emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l'appareil ou encore l'emploi d'accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l'infiltration de corps étrangers dans l'appareil (comme par exemple du sable, des pierres ou de la poussière), l'emploi de la force ou l'influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l'usure normale conforme à l'utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous offrons toutefois une période de garantie de 12 mois. Le droit à la garantie disparaît dès lors que des interventions ont lieu sur l'appareil.
- Le délai de garantie s'élève à 2 ans et commence à la date de l'achat de l'appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l'appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu'un service après-vente sur place a été consulté.
- Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l'appareil défectueux franco de port à l'adresse indiquée ci-dessous. Ajoutez à l'envoi l'original du bon d'achat ou de tout autre preuve de l'achat datée. Veuillez donc toujours bien conserver le bon d'achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l'appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau.
Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l'appareil n'est plus ou pas garanti. Pour ce faire, veuillez envoyer l'appareil à notre adresse de service après-vente.
F déclare la conformité suivante selon la directive CE et les normes concernant l'article
