ST 350 - Sega elettrica EINHELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sega elettrica (sega a gattuccio)
Marca	Einhell
Modello	ST 350
Tensione nominale	230 V ~ 50 Hz
Potenza assorbita	350 W
Cicli al minuto	max. 3000
Corsa	18 mm
Profondità di taglio (legno)	55 mm
Profondità di taglio (plastica)	10 mm
Profondità di taglio (ferro)	6 mm
Taglio inclinato	max. 45° (sinistra e destra)
Livello di pressione sonora LPA	89 dB(A)
Livello di potenza sonora LWA	99,6 dB(A)
Garanzia	6 mesi dalla data di acquisto
Alimentazione	Rete con cavo
Protezione degli occhi	Fornita (protezione oculare)
Base di taglio regolabile	Sì, inclinazione fino a 45° su entrambi i lati
Aspirazione dei trucioli	Sì, attacco per aspirapolvere sul retro
Sostituzione della lama	Facile con chiave a brugola fornita

Domande frequenti - ST 350 EINHELL

Come accendere la sega ST 350?

Per un'operazione impulsiva, premere l'interruttore ON/OFF (3). Per rilasciarlo, rilasciare l'interruttore. Per un funzionamento continuo, premere l'interruttore e bloccarlo con il pulsante di arresto (2). Per arrestare, premere e poi rilasciare l'interruttore.

Come sostituire la lama di taglio?

Prima scollegare l'apparecchio. Allentare le due viti nel carrello con la chiave a brugola fornita. Inserire la nuova lama nella scanalatura di guida fino all'arresto, assicurandosi che la dentatura sia orientata nel senso di taglio. Stringere le due viti. Verificare che la lama sia correttamente posizionata nella scanalatura del rullo e dell'asta.

Come regolare la base per un taglio inclinato?

Allentare le due viti sotto la base (Fig. 4). Inclinare la base fino all'angolo desiderato (max. 45° sinistra o destra). Le posizioni 15°, 30° e 45° sono contrassegnate da tacche. Stringere le viti. È anche possibile far scorrere la base all'indietro per tagliare vicino ai bordi.

Come collegare un aspirapolvere alla sega?

La sega è dotata di un attacco per aspirapolvere sul retro. Collegare qualsiasi aspirapolvere all'orifizio di aspirazione. Se è necessario un adattatore specifico, contattare il produttore dell'aspirapolvere.

Quali sono le profondità di taglio massime?

Legno: 55 mm, plastica: 10 mm, ferro: 6 mm. La corsa della lama è di 18 mm.

Quali precauzioni di sicurezza devo prendere?

Indossare sempre occhiali protettivi, guanti e cuffie antirumore. Utilizzare una maschera respiratoria per lavori polverosi. Controllare l'apparecchio prima di ogni utilizzo. Scollegare la spina prima di qualsiasi manutenzione. Non utilizzare l'apparecchio sotto la pioggia o in ambienti umidi.

Come pulire la sega ST 350?

Scollegare l'apparecchio. Pulire le parti esterne con un panno umido. Non utilizzare solventi aggressivi. Assicurarsi che le aperture di ventilazione siano libere. Per l'aspirazione dei trucioli, svuotare regolarmente il sacco dell'aspirapolvere.

Cosa fare se la lama si blocca durante il taglio?

Rilasciare immediatamente l'interruttore e scollegare l'apparecchio. Verificare se la lama è danneggiata o inserita male. Assicurarsi che il pezzo da lavorare sia ben fissato. Utilizzare una lama adatta al materiale. Un avanzamento troppo rapido può anche causare il blocco.

Qual è la garanzia della sega Einhell ST 350?

Il periodo di garanzia è di 6 mesi a partire dalla data di acquisto. Copre i difetti di materiale e di fabbricazione. I pezzi di ricambio e la manodopera non vengono addebitati durante questo periodo. I danni successivi non sono coperti.

Come tagliare un pannello truciolare senza praticare un foro preliminare?

Utilizzare una lama di taglio sottile. Posizionare la base di taglio in una area non rivestita. Impostare una bassa forza di avanzamento. Spingere la sega con forza contro il pezzo di appoggio e avanzare lentamente nel senso di taglio.

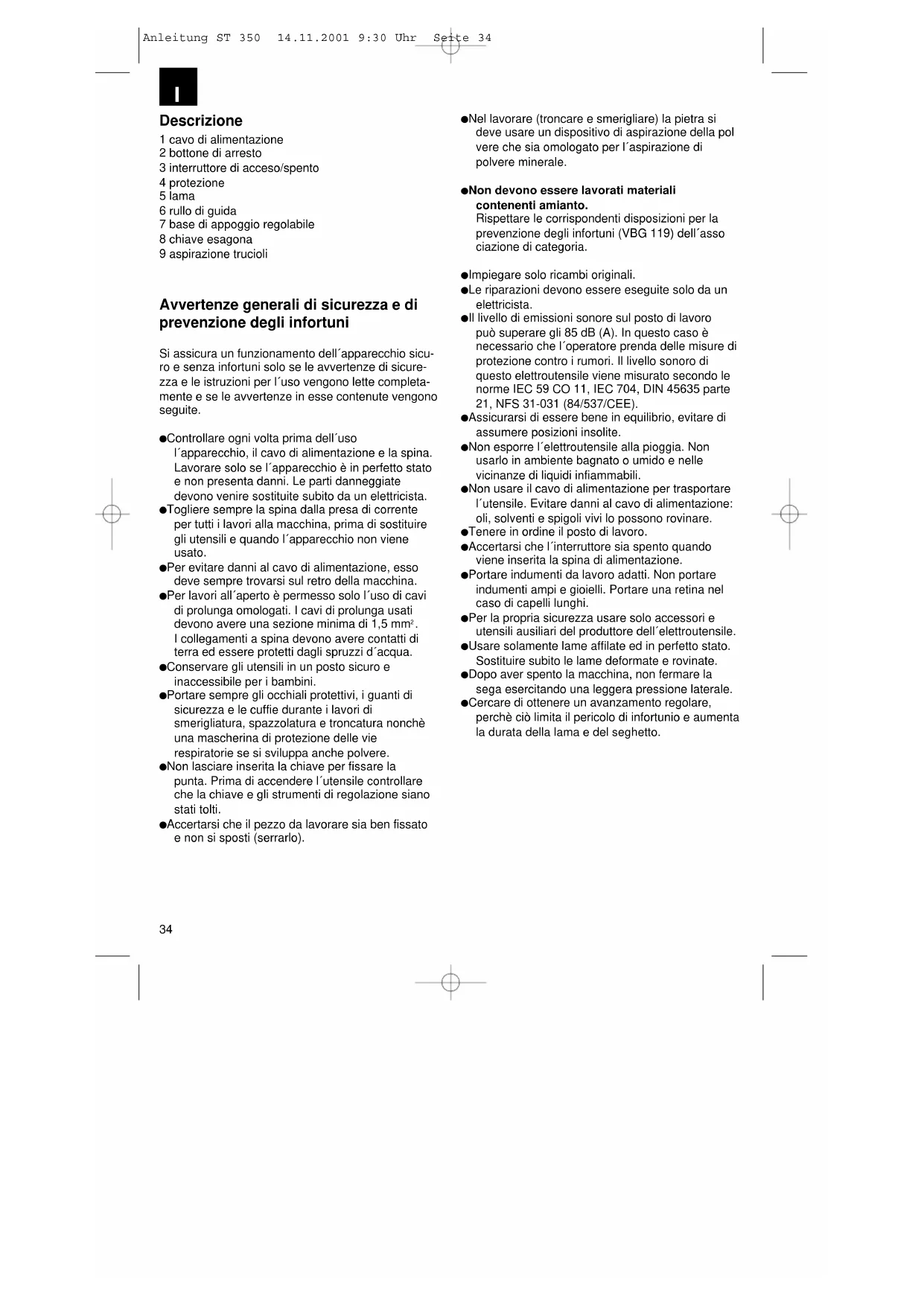

MANUALE UTENTE ST 350 EINHELL

1 cavo di alimentazione
2 bottone di arresto
3 interruttore di acceso/spento
4 protezione
5 lama
6 rullo di guida
7 base di appoggio regolabile
8 chiave esagona
9 aspirazione trucioli

Avvertenze generali di sicurezza e di prevenzione degli infortuni

Si assicura un funzionamento dell'apparecchio sicuro e senza infortuni solo se le avvertenze di sicurezza e le istruzioni per l'uso vengono lette completamente e se le avvertenze in esse contenute vengono seguite.

• Controllare ogni volta prima dell'uso l'apparecchio, il cavo di alimentazione e la spina. Lavorare solo se l'apparecchio è in perfetto stato e non presenta danni. Le parti danneggiate devono venire sostituite subito da un elettricista.
• Togliere sempre la spina dalla presa di corrente per tutti i lavori alla macchina, prima di sostituire gli utensili e quando l'apparecchio non viene usato.
  ●Per evitare danni al cavo di alimentazione, esso deve sempre trovarsi sul retro della macchina.
• Per lavori all'aperto è permesso solo l'uso di cavi di prolunga omologati. I cavi di prolunga usati devono avere una sezione minima di 1,5 mm². I collegamenti a spina devono avere contatti di terra ed essere protetti dagli spruzzi d'acqua.
  ●Conservare gli utensili in un posto sicuro e inaccessibile per i bambini.
• Portare sempre gli occhiali protettivi, i guanti di sicurezza e le cuffie durante i lavori di smerigliatura, spazzolatura e troncatura nonchè una mascherina di protezione delle vie respiratorie se si sviluppa anche polvere.
  ●Non lasciare inserita la chiave per fissare la punta. Prima di accendere l'utensile controllare che la chiave e gli strumenti di regolazione siano stati tolti.
• Accertarsi che il pezzo da lavorare sia ben fissato e non si sposti (serrarlo).

- Nel lavorare (troncare e smerigliare) la pietra si deve usare un dispositivo di aspirazione della polvere che sia omologato per l'aspirazione di polvere minerale.

●Non devono essere lavorati materiali contenenti amianto.

Rispettare le corrispondenti disposizioni per la prevenzione degli infortuni (VBG 119) dell'asso ciazione di categoria.

• Impiegare solo ricambi originali.
  ●Le riparazioni devono essere eseguite solo da un elettricista.
• Il livello di emissioni sonore sul posto di lavoro può superare gli 85 dB (A). In questo caso è necessario che l'operatore prenda delle misure di protezione contro i rumori. Il livello sonoro di questo elettroutensile viene misurato secondo le norme IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/537/CEE).
• Assicurarsi di essere bene in equilibrio, evitare di assumere posizioni insolite.
  ●Non esporre l'elettroutensile alla pioggia. Non usarlo in ambiente bagnato o umido e nelle vicinanze di liquidi infiammabili.
  ●Non usare il cavo di alimentazione per trasportare l'utensile. Evitare danni al cavo di alimentazione: oli, solventi e spigoli vivi lo possono rovinare.
  ●Tenere in ordine il posto di lavoro.
• Accertarsi che l'interruttore sia spento quando viene inserita la spina di alimentazione.
• Portare indumenti da lavoro adatti. Non portare indumenti ampi e gioielli. Portare una retina nel caso di capelli lunghi.
• Per la propria sicurezza usare solo accessori e utensili ausiliari del produttore dell'elettroutensile.
  ●Usare solamente lame affiliate ed in perfetto stato. Sostituire subito le lame deformate e rovinate.
  ●Dopo aver spento la macchina, non fermare la sega esercitando una leggera pressione laterale.
  ●Cercare di ottenere un avanzamento regolare, perché ciò limita il pericolo di infortunio e aumenta la durata della lama e del seghetto.

Istruzioni per il funzionamento del seghetto alternativo elettrico ST 350

MESSA IN FUNZIONE

Funzionamento momentaneo (disegno 3)

Per accendere: premere l'interruttore di acceso/spento

Per spegnere: mollare l'interruttore di acceso/spento

Funzionamento continuo

Per accendere: premere l'interruttore di acceso/spento e fermarlo in questa posizione con il bottone di arresto

Per spegnere: premere l'interruttore di acceso/spento e mollarlo

Sostituzione della lama (disegno 2)

Prima di eseguire le diverse operazioni al seghetto e la sostituzione della lama, spegnere l'utensile e togliere la spina dalla presa di alimentazione.

Con la chiave esagona allegata svitare le due viti sullo spintore (disegno 2). Spingere la lama nella scanalatura di guida, fra la barra di sollevamento e la fascia di sostegno fino alla battuta. Serrare le due viti con la chiave esagona allegata. I dentini della sega devono essere rivolti in direzione di taglio. Accertarsi che la lama sia ben inserita nella scanalatura di guida dello spintore e del rullo.

Regolazione della base di appoggio

(tagli obliqui e tagli vicino al bordo, disegno 4) La base di appoggio può venir inclinata verso tutti e due i lati fino a 45° per i tagli obliqui e inclinati svitando semplicemente le due viti sul lato inferiore. Gli angoli di inclinazione sono contrassegnati da 15°, 30° e 45°, ma è possibile anche un impostazione con angoli intermedi.

Per modificare l'angolo di taglio svitare le due viti (disegno 4) tanto che la base di appoggio possa venir ancora spinta. Impostare l'angolo desiderato e serrare nuovamente le due viti.

La base di appoggio può venir spinta all'indietro per segare fino al bordo. A questo scopo svitare le due viti sul lato inferiore (disegno 4) e spingere all'indietro la base di appoggio. Serrare nuovamente le due viti.

Aspirazione della polvere

Il seghetto alternativo è dotato di un attacco per l'aspirapolvere. Ogni aspirapolvere può venir collegato all'apertura di aspirazione all'estremità posteriore del seghetto. Se fosse necessario un adattatore speciale, mettersi in contatto con il produttore dell'aspirapolvere.

DATI TECNICI

Tensione nominale: 230 V \~ 50 Hz

potenza assorbita: 350 W

cadenza: max. 3000 /min

corsa: 18 mm

profondità di taglio legno: 55 mm

profondità di taglio plastica: 10 mm

profondità di taglio ferro: 6 mm

taglio obliquo: fino a 45° (destra e sinistra)

livello di pressione acustica LPA: 89 db (A)

livello di potenza sonora LWA: 99,6 db (A)

I

1

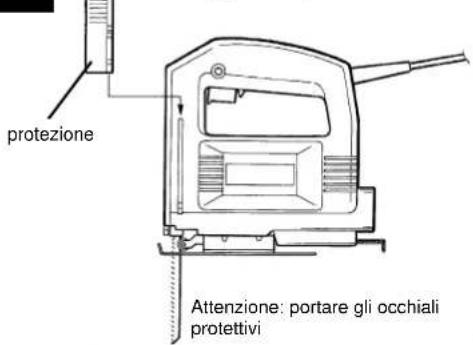

Montaggio della protezione

protezione Attenzione: portare gli occhiali protettivi

3

bottone di arresto

Interruttore di acceso/spento

Per accendere: premere l'interruttore di acce so/spento funzionamento
continuo: fermare l'interruttore di acceso/spento con il bottone di arresto
per spegnere: premere l'interruttore di acceso/spento e mollarlo

2

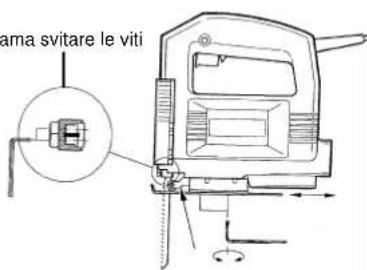

Sostituzione della lama

Per togliere la lama svitare le viti verso sinistra

ama svitare le viti

Inserire la lama nello spingitore fino alla battuta e serrare le due viti della fascia di sostegno.
Attenzione: accertarsi che la lama si trovi nella scanalatura del rullo e dello spingitore.

4

45° 30° 15°

Svitando le due viti si può modificare la posizione della base di appoggio con un angolo fino a 45° verso destra e verso sinistra.

5

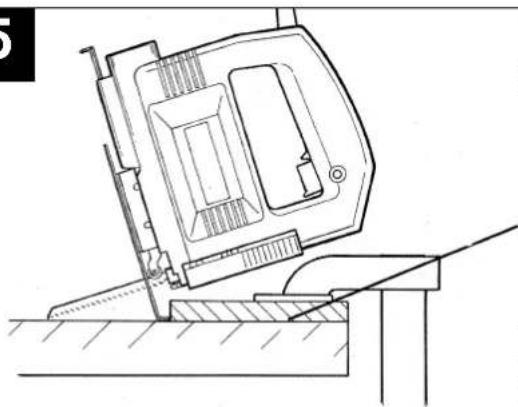

Per tagliare pannelli di legno compensato:
1.usare una lama sottile
2. porre la base di appoggio sul lato senza rivestimento
3. avanzare lentamente

pezzo di appoggio

Taglio di fori: solo in pannelli di compensato e di legno senza trapanatura preliminare. Premere con forza il seghetto contro il pezzo di appoggio e muoverlo lenta-mente nella direzione di taglio desiderata.

DK

Beskrivelse

I periodo di garanzia inizia nel glomo dell'acquisto da 1 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componeti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza.

Con riserva di apportare modifiche tecniche
