Caractéristiques techniques	Scie à chantournée EINHELL ST 350, puissance de 350 W, vitesse de coupe réglable, capacité de coupe jusqu'à 50 mm dans le bois.
Utilisation	Idéale pour les travaux de découpe précise dans le bois, le plastique et d'autres matériaux légers, adaptée aux utilisateurs débutants et expérimentés.
Maintenance et réparation	Vérifier régulièrement la lame et la remplacer si nécessaire, nettoyer le moteur et les composants après utilisation pour prolonger la durée de vie.
Sécurité	Utiliser des lunettes de protection, éviter les vêtements amples, s'assurer que la machine est éteinte lors du changement de lame.
Informations générales	Poids léger pour une manipulation facile, garantie constructeur de 2 ans, accessoires inclus : lames de scie, guide de coupe.

FOIRE AUX QUESTIONS - ST 350 EINHELL

Comment changer la lame de la scie EINHELL ST 350 ?

Pour changer la lame, débranchez la scie, retirez le couvercle de protection, puis dévissez le boulon de la lame à l'aide d'une clé appropriée. Remplacez la lame par une nouvelle et resserrez le boulon avant de remettre le couvercle.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la scie est correctement branchée et que la prise fonctionne. Assurez-vous également que le bouton de sécurité est en position 'ON'. Si le problème persiste, il peut être nécessaire de vérifier le fusible ou de contacter un service technique.

Comment régler la profondeur de coupe ?

Pour régler la profondeur de coupe, utilisez le levier de réglage situé sur le côté de la scie. Déverrouillez le levier, ajustez la base de la scie à la profondeur désirée, puis resserrez le levier pour maintenir la position.

Quels types de matériaux puis-je couper avec la scie EINHELL ST 350 ?

La scie EINHELL ST 350 est conçue pour couper le bois, le contreplaqué et certains matériaux en plastique. Évitez de couper des matériaux métalliques ou des matériaux durs qui pourraient endommager la lame.

Comment nettoyer et entretenir ma scie EINHELL ST 350 ?

Après chaque utilisation, nettoyez la scie avec un chiffon sec pour enlever la poussière et les débris. Vérifiez régulièrement les vis et les boulons pour vous assurer qu'ils sont bien serrés. Lubrifiez les parties mobiles selon les recommandations du manuel d'utilisation.

Que faire si la lame se bloque pendant la coupe ?

Si la lame se bloque, arrêtez immédiatement la scie et débranchez-la. Vérifiez la lame pour vous assurer qu'elle n'est pas endommagée ou mal installée. Enlevez tout matériau coincé et redémarrez la scie uniquement après avoir résolu le problème.

Quelle est la garantie pour le produit EINHELL ST 350 ?

La scie EINHELL ST 350 est généralement accompagnée d'une garantie de 2 ans. Conservez votre preuve d'achat pour toute demande de garantie.

Où puis-je trouver des pièces de rechange pour la scie EINHELL ST 350 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés EINHELL ou sur le site officiel d'EINHELL. Assurez-vous de vérifier le modèle exact de votre scie lors de la commande.

MODE D'EMPLOI ST 350 EINHELL

Instructions de service Scie à guichet électrique

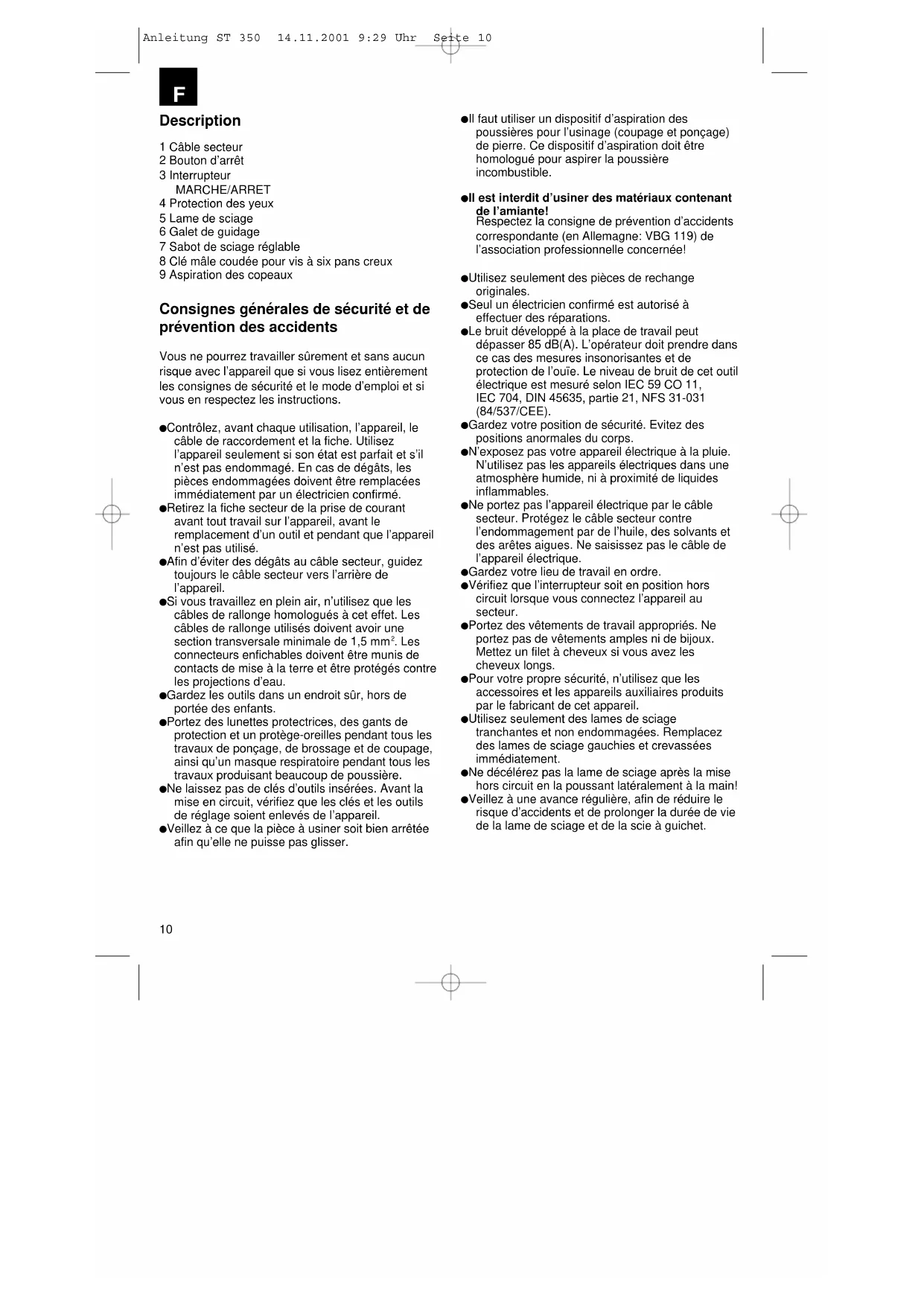

Support Anleitung ST 350 14.11.2001 9:29 Uhr Seite 910 Description 1 Câble secteur 2 Bouton d’arrêt 3 Interrupteur MARCHE/ARRET 4 Protection des yeux 5 Lame de sciage 6 Galet de guidage 7 Sabot de sciage réglable 8 Clé mâle coudée pour vis à six pans creux 9 Aspiration des copeaux Consignes générales de sécurité et de prévention des accidents Vous ne pourrez travailler sûrement et sans aucun risque avec l’appareil que si vous lisez entièrement les consignes de sécurité et le mode d’emploi et si vous en respectez les instructions. Contrôlez, avant chaque utilisation, l’appareil, le câble de raccordement et la fiche. Utilisez l’appareil seulement si son état est parfait et s’il n’est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées immédiatement par un électricien confirmé. Retirez la fiche secteur de la prise de courant avant tout travail sur l’appareil, avant le remplacement d’un outil et pendant que l’appareil n’est pas utilisé. Afin d’éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l’arrière de l’appareil. Si vous travaillez en plein air, n’utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm

. Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d’eau. Gardez les outils dans un endroit sûr, hors de portée des enfants. Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu’un masque respiratoire pendant tous les travaux produisant beaucoup de poussière. Ne laissez pas de clés d’outils insérées. Avant la mise en circuit, vérifiez que les clés et les outils de réglage soient enlevés de l’appareil. Veillez à ce que la pièce à usiner soit bien arrêtée afin qu’elle ne puisse pas glisser. Il faut utiliser un dispositif d’aspiration des poussières pour l’usinage (coupage et ponçage) de pierre. Ce dispositif d’aspiration doit être homologué pour aspirer la poussière incombustible. Il est interdit d’usiner des matériaux contenant de l’amiante! Respectez la consigne de prévention d’accidents correspondante (en Allemagne: VBG 119) de l’association professionnelle concernée! Utilisez seulement des pièces de rechange originales. Seul un électricien confirmé est autorisé à effectuer des réparations. Le bruit développé à la place de travail peut dépasser 85 dB(A). L’opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l’ouïe. Le niveau de bruit de cet outil électrique est mesuré selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE). Gardez votre position de sécurité. Evitez des positions anormales du corps. N’exposez pas votre appareil électrique à la pluie. N’utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables. Ne portez pas l’appareil électrique par le câble secteur. Protégez le câble secteur contre l’endommagement par de l’huile, des solvants et des arêtes aigues. Ne saisissez pas le câble de l’appareil électrique. Gardez votre lieu de travail en ordre. Vérifiez que l’interrupteur soit en position hors circuit lorsque vous connectez l’appareil au secteur. Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs. Pour votre propre sécurité, n’utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil. Utilisez seulement des lames de sciage tranchantes et non endommagées. Remplacez des lames de sciage gauchies et crevassées immédiatement. Ne décélérez pas la lame de sciage après la mise hors circuit en la poussant latéralement à la main! Veillez à une avance régulière, afin de réduire le risque d’accidents et de prolonger la durée de vie de la lame de sciage et de la scie à guichet.

Mode d’emploi pour la scie à guichet électrique, type ST 350

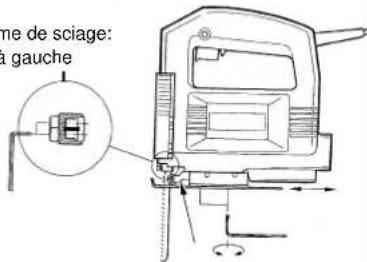

Manoeuvre impulsionnelle (Fig. 3): Mise en circuit: Poussez l’interrupteur MARCHE/ARRET Mise hors circuit: Relâchez l’interrupteur MARCHE/ARRET Manoeuvre permanente: Mise en circuit: Poussez l’interrupteur MARCHE/ARRET et bloquez l’interrupteur poussé au moyen du bouton d’arrêt. Mise hors circuit: Poussez, ensuite relâchez l’interrupteur MARCHE/ ARRET. Remplacement d’une lame de sciage (Fig. 2) Avant d’effectuer toute sorte de travaux sur l’appareil et avant de remplacer une lame de sciage, mettez la scie à guichet hors circuit et retirez la fiche secteur de la prise de courant. Desserrez les deux vis au coulisseau (Fig. 2) au moyen de la clé mâle coudée pour vis à six pans creux. Glissez la lame de sciage dans la rainure de guidage, jusqu’à la butée entre la tige et l’étrier de retenue. Serrez les deux vis au moyen de la clé mâle coudée pour vis à six pans creux. Il faut que la denture de la lame de sciage soit dirigée dans le sens de coupe. Veillez à ce que la lame soit bien serrée dans la rainure de guidage du coulisseau et du galet de roulement. Réglage du sabot de sciage (coupes en biais et sciage à proximité des bords, Fig. 4) Après avoir desserré les deux vis sur la face inférieure, on peut pivoter le sabot de sciage par 45° au maximum vers les deux côtés, afin de permettre des coupes en biais et des coupes diagonales. Les positions angulaires de 15°, de 30° et de 45° sont marquées par des traits. Toute position angulaire entre les marquages peut être réglée aussi. Pour régler l’angle de coupe, desserrez les deux vis (Fig. 4), jusqu’à ce qu’il soit justement possible de déplacer le sabot de sciage. Réglez l’angle désiré et reserrez les deux vis. Pour pouvoir scier jusqu’au bord, on peut glisser le sabot de sciage vers l’arrière. A cet effet, desserrez les deux vis sur la face inférieure (Fig. 4) et glissez le sabot de sciage vers l’arrière. Resserrez les deux vis. Dispositif d’aspiration La scie à guichet est munie d’un raccord d’aspira- teur. On peut raccorder n’importe quel aspirateur à l’orifice d’aspiration sur l’extrémité arrière de la scie à guichet. Si vous exigez un adaptateur spécifique à cet effet, veuillez vous mettre en contact, s.v.p., avec le fabricant de votre aspirateur. CARACTERISTIQUES TECHNIQUES Tension nominale: 230 V ~ 50 Hz Puissance absorbée: 350 W Cycles par minute: max. 3000 Course: 18 mm Profondeur de coupe, bois: 55 mm Profondeur de coupe, plastique: 10 mm Profondeur de coupe, fer: 6 mm Coupe en biais: max. 45° (gauche et droite) Niveau de pression acoustique LPA: 89 dB(A) Niveau d’intensité acoustique LWA: 99,6 dB(A) Anleitung ST 350 14.11.2001 9:29 Uhr Seite 111

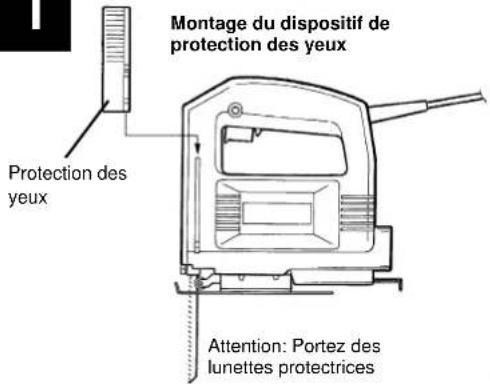

Montage du dispositif de protection des yeux Protection des yeux Attention: Portez des lunettes protectrices Remplacement de la lame de sciage Desserrer la lame de sciage: Tournez la vis à gauche Insérez la lame de sciage dans la tige jusqu’à la butée, et serrez les deux vis de l’étrier de retenue. Attention: Vérifiez si la lame de sciage est placée dans la rainure du galet de roulement et de la tige. Bouton Interrupteur MARCHE/ARRET Mise en circuit: Pousser l’interrupteur MARCHE/ARRET Service continu: Bloquer l’interrupteur MARCHE/ARRET au moyen du bouton d’arrêt Mise hors circuit: Poussez, ensuite relâchez l’interrupteur MARCHE/ARRET. Pour régler le sabot de sciage vers la gauche ou la droite à un angle maximum de 45°, desserrez les deux vis. Coupe en „poche“: Seulement dans les panneaux d’agglomérés et de bois, sans percer un avant-trou. Pousser la scie à guichet fortement contre la pièce d’appui et la passer lentement dans le sens de coupe. Couper des panneaux d’agglomérés contreplaqués:

1. Utilisez une lame de sciage mince

2. Placez le sabot de sciage dans un endroit non

3. Réglez une faible force d’avance
