Tipo de producto	Sierra eléctrica (sierra de calar)
Marca	Einhell
Modelo	ST 350
Tensión nominal	230 V ~ 50 Hz
Potencia absorbida	350 W
Ciclos por minuto	máx. 3000
Carrera	18 mm
Profundidad de corte (madera)	55 mm
Profundidad de corte (plástico)	10 mm
Profundidad de corte (hierro)	6 mm
Corte en bisel	máx. 45° (izquierda y derecha)
Nivel de presión acústica LPA	89 dB(A)
Nivel de intensidad acústica LWA	99,6 dB(A)
Garantía	6 meses a partir de la fecha de compra
Alimentación	Red con cable
Protección ocular	Incluida (protección ocular)
Zapata de sierra ajustable	Sí, inclinación hasta 45° en ambos lados
Aspiración de virutas	Sí, conexión para aspirador en la parte trasera
Reemplazo de hoja	Fácil con llave allen suministrada

Preguntas frecuentes - ST 350 EINHELL

¿Cómo encender la sierra ST 350 ?

Para un funcionamiento intermitente, presione el interruptor ENCENDIDO/APAGADO (3). Para soltarlo, suelte el interruptor. Para un servicio continuo, presione el interruptor y bloquéelo con el botón de parada (2). Para detener, presione y luego suelte el interruptor.

¿Cómo reemplazar la hoja de sierra?

Primero desconecte el aparato. Afloje los dos tornillos en el carro con la llave allen suministrada. Deslice la nueva hoja en la ranura de guía hasta el tope, asegurándose de que los dientes estén orientados en la dirección de corte. Apriete los dos tornillos. Verifique que la hoja esté bien colocada en la ranura del rodillo y del vástago.

¿Cómo ajustar la zapata para un corte en bisel?

Afloje los dos tornillos debajo de la zapata (Fig. 4). Incline la zapata hasta el ángulo deseado (máx. 45° izquierda o derecha). Las posiciones de 15°, 30° y 45° están marcadas con trazos. Vuelva a apretar los tornillos. También puede deslizar la zapata hacia atrás para cortar cerca de los bordes.

¿Cómo conectar un aspirador a la sierra?

La sierra está equipada con una conexión de aspirador en la parte trasera. Conecte cualquier aspirador al orificio de aspiración. Si necesita un adaptador específico, contacte al fabricante de su aspirador.

¿Cuáles son las profundidades de corte máximas?

Madera: 55 mm, plástico: 10 mm, hierro: 6 mm. La carrera de la hoja es de 18 mm.

¿Qué precauciones de seguridad debo tomar?

Use siempre gafas protectoras, guantes y protectores auditivos. Utilice una mascarilla respiratoria para trabajos con polvo. Verifique el aparato antes de cada uso. Desconecte el enchufe antes de cualquier mantenimiento. No utilice el aparato bajo la lluvia o en un ambiente húmedo.

¿Cómo limpiar la sierra ST 350?

Desconecte el aparato. Limpie las partes exteriores con un paño húmedo. No use disolventes agresivos. Asegúrese de que las aberturas de ventilación estén despejadas. Para la aspiración de virutas, vacíe regularmente la bolsa del aspirador.

¿Qué hacer si la hoja se atasca durante el corte?

Suelte inmediatamente el interruptor y desconecte el aparato. Verifique si la hoja está dañada o mal insertada. Asegúrese de que la pieza de trabajo esté bien fijada. Use una hoja adecuada para el material. Un avance demasiado rápido también puede causar el bloqueo.

¿Cuál es la garantía de la sierra Einhell ST 350?

El período de garantía es de 6 meses a partir de la fecha de compra. Cubre defectos de material y fabricación. Las piezas de repuesto y la mano de obra no se cobran durante este período. Los daños posteriores no están cubiertos.

¿Cómo cortar un tablero de aglomerado sin perforar un agujero previo?

Use una hoja de sierra delgada. Coloque la zapata de sierra en una zona no recubierta. Ajuste una fuerza de avance baja. Empuje la sierra firmemente contra la pieza de apoyo y avance lentamente en la dirección de corte.

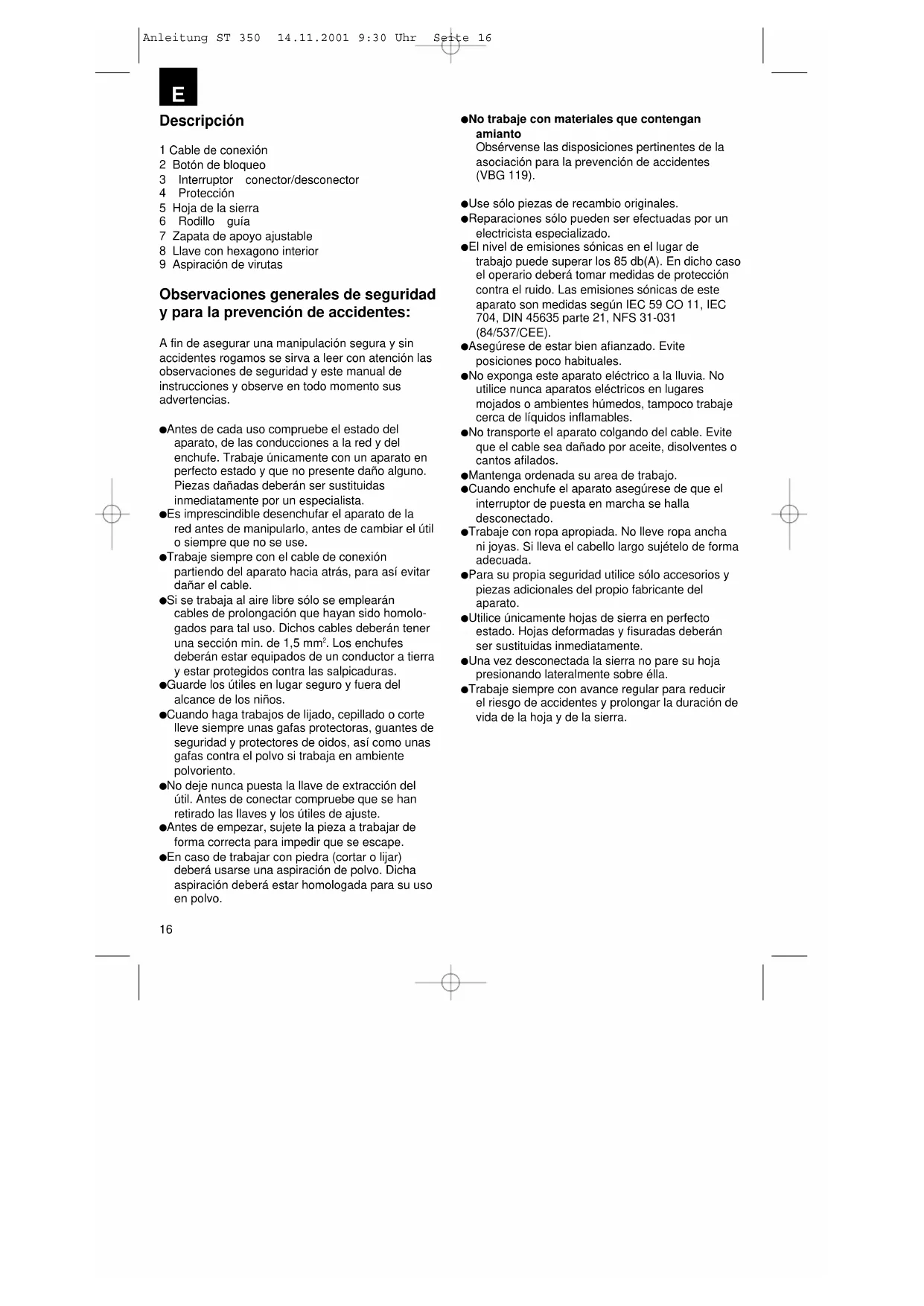

MANUAL DE USUARIO ST 350 EINHELL

1 Cable de conexión
2 Botón de bloqueo
3 Interruptor conector/desconector
4 Protección
5 Hoja de la sierra
6 Rodillo guía
7 Zapata de apoyo ajustable
8 Llave con hexagono interior
9 Aspiración de virutas

Observaciones generales de seguridad y para la prevención de accidentes:

A fin de asegurar una manipulación segura y sin accidentes rogamos se sirva a leer con atención las observaciones de seguridad y este manual de instrucciones y observe en todo momento sus advertencias.

• Antes de cada uso compruebe el estado del aparato, de las conducciones a la red y del enchufe. Trabaje únicamente con un aparato en perfecto estado y que no presente daño alguno. Piezas dañadas deberán ser sustituidas inmediatamente por un especialista.
• Es imprescindible desenchufar el aparato de la red antes de manipularlo, antes de cambiar el útil o siempre que no se use.
  ●Trabaje siempre con el cable de conexión partiendo del aparato hacia atrás, para así evitar dañar el cable.
• Si se trabaja al aire libre sólo se emplearán cables de prolongación que hayan sido homologados para tal uso. Dichos cables deberán tener una sección min. de 1,5 mm ^2 . Los enchufes deberán estar equipados de un conductor a tierra y estar protegidos contra las salpicaduras.
  ●Guarde los útiles en lugar seguro y fuera del alcance de los niños.
• Cuando haga trabajos de lijado, cepillado o corte lleve siempre unas gafas protectoras, guantes de seguridad y protectores de oidos, así como unas gafas contra el polvo si trabaja en ambiente polvoriento.
• No deje nunca puesta la llave de extracción del útil. Antes de conectar compruebe que se han retirado las llaves y los útiles de ajuste.
• Antes de empezar, sujete la pieza a trabajar de forma correcta para impedir que se escape.
• En caso de trabajar con piedra (cortar o lijar) deberá usarse una aspiración de polvo. Dicha aspiración deberá estar homologada para su uso en polvo.

●No trabaje con materiales que contengan amianto Obsévense las disposiciones pertinentes de la asociación para la prevención de accidentes (VBG 119).

• Use sólo piezas de recambio originales.
  ●Reparaciones sólo pueden ser efectuadas por un electricista especializado.
  ●El nivel de emisiones sónicas en el lugar de trabajo puede superar los 85 db(A). En dicho caso el operario deberá tomar medidas de protección contra el ruido. Las emisiones sónicas de este aparato son medidas según IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/537/CEE).
• Asegúrese de estar bien afianzado. Evite posiciones poco habituales.
• No exponga este aparato eléctrico a la lluvia. No utilice nunca aparatos eléctricos en lugares mojados o ambientes húmedos, tampoco trabaje cerca de líquidos inflamables.
• No transporte el aparato colgando del cable. Evite que el cable sea dañado por aceite, disolventes o cantos afilados.
  ●Mantenga ordenada su area de trabajo.
• Cuando enchufe el aparato asegúrese de que el interruptor de puesta en marcha se halla desconectado.
  ●Trabaje con ropa apropiada. No lleve ropa ancha ni joyas. Si lleva el cabello largo sujételo de forma adecuada.
• Para su propia seguridad utilice sólo accesorios y piezas adicionales del propio fabricante del aparato.
• Utilice únicamente hojas de sierra en perfecto estado. Hojas deformadas y fisuradas deberán ser sustituidas inmediatamente.
  ●Una vez desconectada la sierra no pare su hoja presionando lateralmente sobre élla.
  ●Trabaje siempre con avance regular para reducir el riesgo de accidentes y prolongar la duración de vida de la hoja y de la sierra.

Instrucciones de servicio de la sierra eléctrica de punta ST 350

PUESTA EN MARCHA

Funcionamiento momentáneo (llus. 3)

Conectar: Pulse el interruptor Conectar/Desconectar

Desconectar: Suelte el interruptor Conectar/Desconectar

Funcionamiento contínuo

Conectar: Pulse el interruptor Conectar/

Desconectar y bloquéelo apretando el botón de bloqueo.

Desconectar: Presione y luego suelte el interruptor Conectar/Desconectar

Cambio de hoja (llus. 2)

Antes de manipular la sierra o la hoja es imprescindible desenchufar el aparato.

A continuación afloje los dos tornillos del tope de empuje (llus. 2) con ayuda de una llave con hexágo-no interior. Coloque la hoja de la sierra en la ranura guía, entre la barra de elevación y el dispositivo de sujeción y empuje hasta llegar al tope. Apriete los dos tornillos con la llave hexagonal adjunta. Los dientes de la sierra deberán ir en dirección de corte. Compruebe que la hoja se halle bien colocada en la ranura guía del tope de empuje y del rodillo.

Reajuste de la zapata de apoyo

(cortes al inglete y cerca del reborde, ilus. 4) La zapata de la sierra puede desplazarse hasta 45° hacia ambos lados para efectuar cortes al inglete o en diagonal, para éllo se aflojarán los dos tornillos inferiores. Los ángulos de 15°, 30° y 45° han sido marcados con líneas. Un ajuste entre las marcas tampoco ofrece problema alguno.

Para reajustar el ángulo de corte afloje los dos tornillos (ilus. 4) de forma que se pueda desplazar ligeramente la zapata. Después de ajustar el ángulo deseado se apretarán de nuevo los tornillos.

La zapata de apoyo puede desplazarse hacia atrás para permitir un corte cerca del borde. Para ello afloje los dos tornillos inferiores y desplace la zapata hacia atrás. Atornille de nuevo los dos tornillos.

Aspiración de polvo

La sierra de punta va equipada de una conexión para la aspiración de polvo. Se puede conectar todo tipo de aspiradora en la apertura posterior de la sierra. En caso de que Vd. requiera un adaptador especial, sírvase contactar al fabricante de su aspiradora.

Características técnicas:

Tensión de la red: 230 V ~ 50 Hz

Potencia absorbida 350 Watios

Velocidad de corte: max. 3000/min.

Carrera: 18 mm

Profundidad de corte en madera: 55 mm

Profundidad de corte en plástico: 10 mm

Profundidad de corte en metal: 6 mm

Corte al inglete: hasta 45° (derecha/izquierda)

Nivel de presión acústica LPA: 89 dB(A)

Nivel de potencia acústica LWA: 99,6 dB(A)

E

1

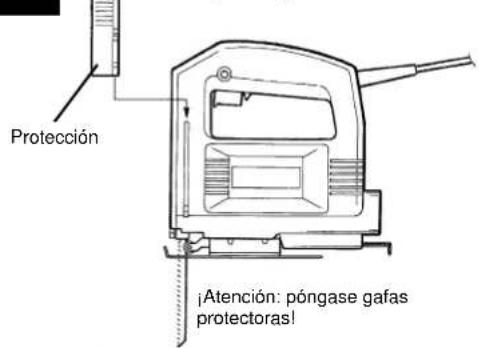

Montaje de la protección

Protección ¡Atención: póngase gafas protectoras!

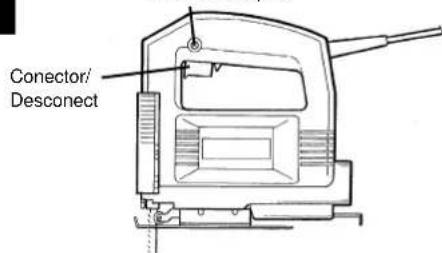

3

Botón de bloqueo

Conectar: Pulse el conector/desconector
Funcionamiento
continuo: Bloquée el conector/desconector con el
botón de bloqueo
Desconectar: Presione y luego suelte el interruptor
Conectar/Desconectar

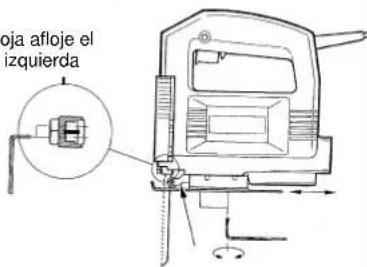

2

Cambio de la hoja

Para soltar la hoja afloje el tornillo hacia la izquierda

oja afloje el izquierda

Coloque la hoja hasta el tope y apriete los dos tornillos del dispositivo de sujeción.
Atención: compruebe que la hoja se halle dentro de la ranura guía del rodillo y del tope de empuje.

4

45° 30° 15°

La zapata de apoyo puede ajustarse hacia la derecha o la izquierda hasta un ángulo de 45º aflojando los dos tornillos.

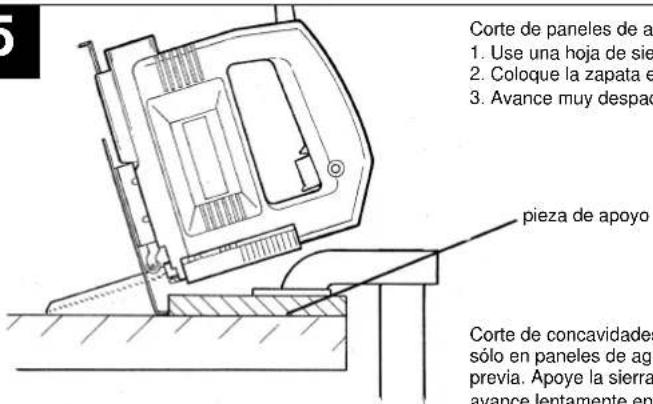

5

Corte de paneles de a 1. Use una hoja de sie 2. Coloque la zapata e 3. Avance muy despado pieza de apoyo Corte de concavidades sólo en paneles de agi previa. Apoye la sierra avance lentamente en

Corte de paneles de aglomerado con recubrimiento:
1. Use una hoja de sierra fina
2. Coloque la zapata en la zona sin recubrimiento
3. Avance muy despacio
Corte de concavidades:
sólo en paneles de aglomerado y de madera sin perforación previa. Apoye la sierra firmemente contra la pieza de apoyo y avance lentamente en sentido del corte.

Descrição:

Número de cursos: no máx. 3000 r.p.m.

El período de garantía comienza el día de la compra y tiene una duración de 1/2 año.

Su cumplimiento tiene lugar en ejecuciones defectuosas.

Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo de trabajo no se facturan. Ninguana garantía por otros daños

Su contacto en el servicio post-venta

Salvo modificaciones técnicas
