ST 350 - Elektrisk sag EINHELL - Gratis bruksanvisning og manual

Produkttype	Elektrisk sag (stikksag)
Merke	Einhell
Modell	ST 350
Nominell spenning	230 V ~ 50 Hz
Effektforbruk	350 W
Sykluser per minutt	maks. 3000
Slaglengde	18 mm
Skjæredybde (tre)	55 mm
Skjæredybde (plast)	10 mm
Skjæredybde (jern)	6 mm
Skråskjæring	maks. 45° (venstre og høyre)
Lydtrykknivå LPA	89 dB(A)
Lydeffektnivå LWA	99,6 dB(A)
Garanti	6 måneder fra kjøpsdato
Strømforsyning	Nett med kabel
Øyebeskyttelse	Medfølger (øyebeskyttelse)
Justerbart sagbord	Ja, vipping opptil 45° på begge sider
Sponavsug	Ja, tilkobling for støvsuger bak
Bladbytte	Enkelt med medfølgende unbrakonøkkel

Ofte stilte spørsmål - ST 350 EINHELL

Hvordan slår jeg på sag ST 350?

For impulsdrift, trykk på PÅ/AV-bryteren (3). For å slippe, slipp bryteren. For kontinuerlig drift, trykk på bryteren og lås den med stoppknappen (2). For å stoppe, trykk og slipp bryteren.

Hvordan bytter jeg sagbladet?

Først koble fra apparatet. Løsne de to skruene på glideren med den medfølgende unbrakonøkkelen. Skyv det nye bladet inn i føringssporet til det stopper, pass på at tennene er i skjæreretningen. Stram de to skruene. Kontroller at bladet sitter riktig i sporet til rulleføringen og stangen.

Hvordan justerer jeg sagbordet for skråskjæring?

Løsne de to skruene under sagbordet (Fig. 4). Vipp sagbordet til ønsket vinkel (maks. 45° venstre eller høyre). Posisjonene 15°, 30° og 45° er merket med streker. Stram skruene. Du kan også skyve sagbordet bakover for å sage nær kanter.

Hvordan kobler jeg en støvsuger til sagen?

Sagen er utstyrt med en støvsugertilkobling bak. Koble enhver støvsuger til avsugsåpningen. Hvis du trenger en spesiell adapter, kontakt produsenten av støvsugeren.

Hva er maksimale skjæredybder?

Tre: 55 mm, plast: 10 mm, jern: 6 mm. Bladets slaglengde er 18 mm.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid vernebriller, hansker og hørselsvern. Bruk støvmaske ved støvete arbeid. Kontroller apparatet før hver bruk. Koble fra støpselet før vedlikehold. Ikke bruk apparatet i regn eller fuktige omgivelser.

Hvordan rengjør jeg sag ST 350?

Koble fra apparatet. Rengjør utvendige deler med en fuktig klut. Ikke bruk sterke løsemidler. Sørg for at ventilasjonsåpningene er frie. For sponavsug, tøm støvsugerposen jevnlig.

Hva gjør jeg hvis bladet setter seg fast under skjæring?

Slipp straks bryteren og koble fra apparatet. Kontroller om bladet er skadet eller feil montert. Sørg for at arbeidsstykket er godt festet. Bruk et blad egnet for materialet. For rask mating kan også forårsake blokkering.

Hva er garantien for Einhell sag ST 350?

Garantiperioden er 6 måneder fra kjøpsdato. Den dekker material- og produksjonsfeil. Reservedeler og arbeid blir ikke fakturert i denne perioden. Etterfølgende skader dekkes ikke.

Hvordan skjære en sponplate uten å bore et forhull?

Bruk et tynt sagblad. Plasser sagbordet i et område uten belegg. Still inn lav mating. Trykk sagen hardt mot anleggsstykket og skyv sakte frem i skjæreretningen.

BRUKSANVISNING ST 350 EINHELL

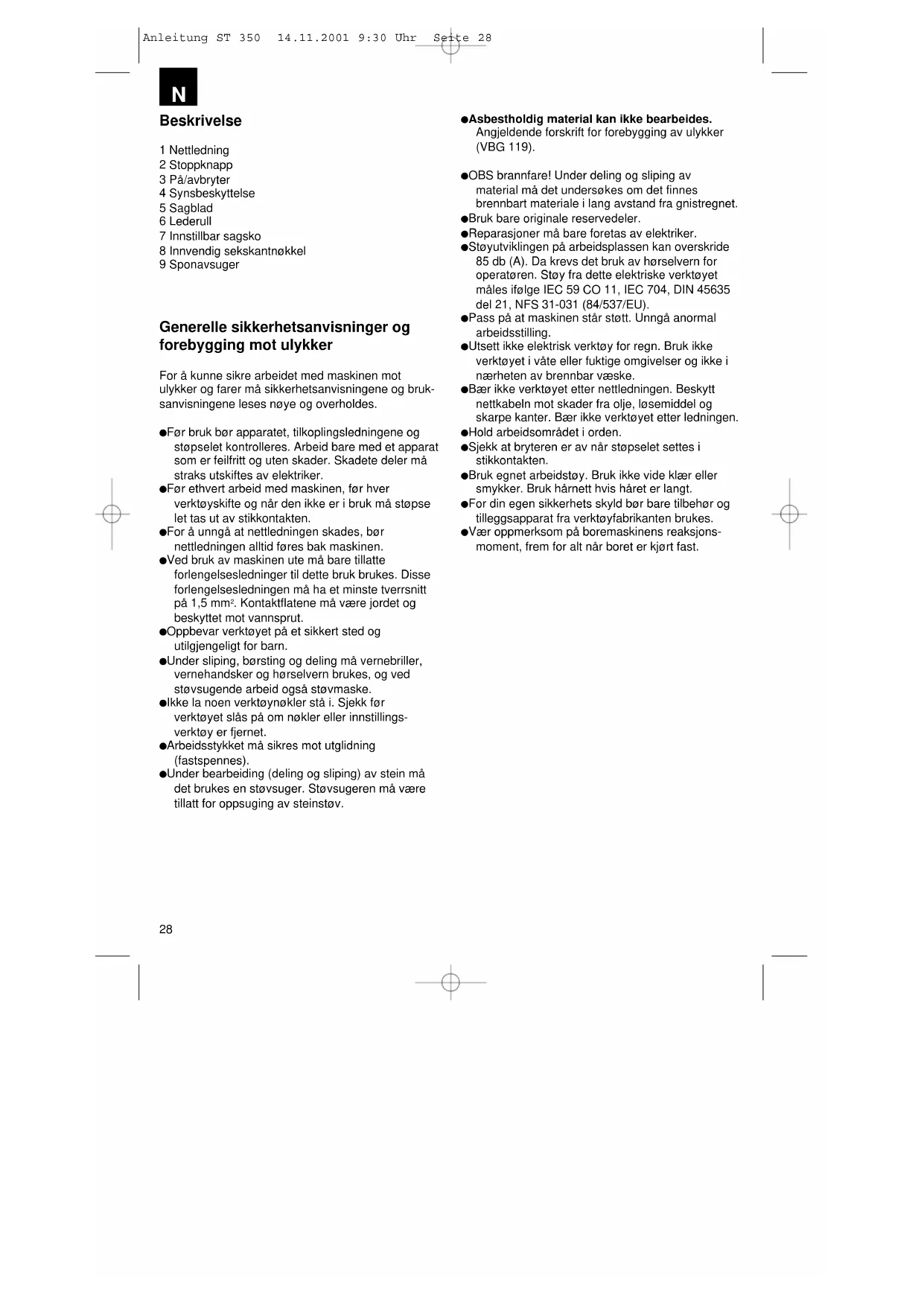

Generelle sikkerhetsanvisninger og forebygging mot ulykker

For å kunne sikre arbeidet med maskinen mot ulykker og farer må sikkerhetsanvisningene og bruksanvisningene leses nøye og overholdes.

●Før bruk bør apparatet, tilkoplingsledningene og støpselet kontrolleres. Arbeid bare med et apparat som er feilfritt og uten skader. Skadete deler må straks utskiftes av elektriker.
- Før ethvert arbeid med maskinen, før hver verktøyskifte og när den ikke er i bruk må støpse let tas ut av stikkontakten.
- For å unngå at nettledningen skades, bør nettledningen alltid føres bak maskinen.
- Ved bruk av maskinen ute må bare tillatte forlengelsesledninger til dette bruk brukes. Disse forlengelsesledningen må ha et minste tverrsnitt på 1,5 mm ^2 . Kontaktflatene må være jordet og beskyttet mot vannsprut.
- Oppbevar verktøyet på et sikkert sted og utilgjengeligt for barn.
●Under sliping, børsting og deling må vernebriller, vernehandsker og hørselvern brukes, og ved støvsugende arbeid også støvmaske.
- Ikke la noen verktøynøkler stå i. Sjekk før verktøyet slås på om nøkler eller innstillingsverktøy er fjernet.
●Arbeidsstykket må sikres mot utglidning (fastspennes).
●Under bearbeiding (deling og sliping) av stein må det brukes en støvsuger. Støvsugeren må være tillatt for oppsuging av steinstøv.

●Asbestholdig material kan ikke bearbeides.

Angjeldende forskrift for forebygging av ulykker (VBG 119).

• OBS brannfare! Under deling og sliping av material må det undersøkes om det finnes brennbart materiale i lang avstand fra gnistregnet.
  ●Bruk bare originale reservedeler.
  ●Reparasjoner må bare foretas av elektriker.
• Støyutviklingen på arbeidsplassen kan overskride 85 db (A). Da krevs det bruk av hørselvern for operatøren. Støy fra dette elektriske verktøyet måles ifølge IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/537/EU).
  ●Pass på at maskinen står støtt. Unngå anormal arbeidsstilling.
• Utsett ikke elektrisk verktøy for regn. Bruk ikke verktøyet i våte eller fuktige omgivelser og ikke i nærheten av brennbar væske.
• Bær ikke verktøyet etter nettledningen. Beskytt nettkabeln mot skader fra olje, løsemiddel og skarpe kanter. Bær ikke verktøyet etter ledningen.
  ●Hold arbeidsområdet i orden.
• Sjekk at bryteren er av när støpselet settes i stikkontakten.
• Bruk egnet arbeidstøy. Bruk ikke vide klær eller smykker. Bruk hårnett hvis håret er langt.
• For din egen sikkerhets skyld bør bare tilbehør og tilleggsapparat fra verktøyfabrikanten brukes.
• Vær oppmerksom på boremaskinens reaksjonsmoment, frem for alt när boret er kjørt fast.

Bruksanvisning for elektrisk stikksag ST 350

IGANGSETTELSE

Momentkopling (fig 3)

Innkopling: på/avbryter trykkes inn

Utkopling: på/avbryter slippes

Automatisk drift

Innkopling: på/avbryter trykkes inn og stoppes med stoppknappen.

Utkopling: på/avbryter trykkes inn og slippes.

Utskifting av sagblad (fig 2)

Før ethvert arbeid med sagen og før utskifting av sagblad må stikksagen slås av og støpselet tas ut av stikkontakten.

Løsne de to skruene på støtstangen (fig 2) med vedlagte innvendig sekskantnøkkel. Skyv anslaget inn i ledesporet mellom løftestangen og holdebøylen inntil anslaget. Dra godt til de to skruene med vedlagte innvendige sekskantnøkkel. Tennene på sagbladet må stå i sageretningen. Pass på at sagbladet sitter i ledesporet på støtstangen og lederullen.

Innstilling av sagskoen

(Gjæringssnitt og saging nær kant, fig 4)

For gjæringssnitt og skråsnitt kan sagskoen svinges inntil 45° til begge sider når de to skruene på undersiden løsnes. Vinklene er markert med strek ved 15°, 30° og 45°. Innstilling mellom de markerte vinklene er fullt mulig.

For innstilling av snittvinkelen løsnes de to skruene (fig 4) så mye at sagskoen akkurat kan beveges. Still inn den ønskede vinkelen og dra til de to skruene igjen.

For saging inntil kant kan sagskoen skyves bakover. De to skruene på undersiden (fig 4) løsnes og sagskoen skyves bakover. Dra skruene godt til igjen.

Støvavsug

Stikksagen er forberedt for tilkopling av støvsuger. Alle slags støvsugere kan tilkoples i avsuger-åpningen på baksiden av stikksagen. Dersom det trengs en spesiell adapter, må støvsugerfabrikanten kontaktes.

TEKNISKE DATA:

Nominell spenning 230 V \~ 50 Hz

Effektopptak 400 W

Slagtall maks. 3000 min

Slaghøyde 15 mm

Snittdybde tre 55 mm

Snittdybde kunststoff 10 mm

Snittdybde jern 5 mm

Gjæringssnitt inntil 45° (til venstre og høyre)

Lydtrykknivå LPA 89 db (A)

Lydeffektnivå LWA 99,6 db (A)

N

1

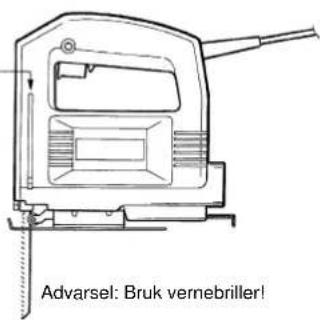

Montering av synsbeskyttelse
Synsbeskyttelse

Advarsel: Bruk vernebriller!

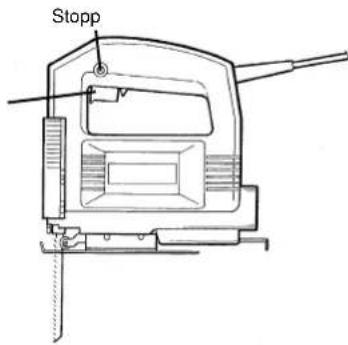

3

På/avbryter

Stopp

Inkoppling: på/avbryter trykkes inn
Automatisk drift: på/avbryter sikres med stoppknapp
Utkopling: på/avbryter trykkes og slippes

2

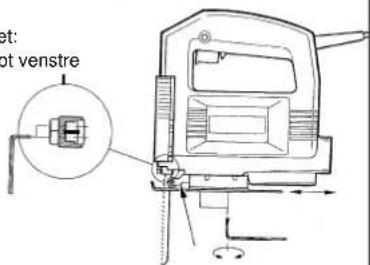

Utsklifting av sagblad
Løsne sagbladet: drei skruene mot venstre

not venstre

Skyv sagbladet inn inntill anslaget og dra godt til de to skruene på holdebøylen.
Obs: Sjekk at sagbladet sitter i sporet på lederullen og støtstangen.

4

45° 30° 15°

Ved å løsne de to skruene kan sagskoen skyves til venstre og høyre eller i en vinkel inntil 45°.

5

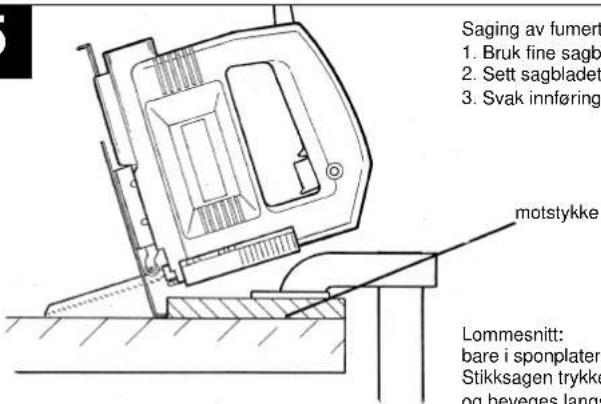

Saging av fumert 1. Bruk fine sagbl 2. Sett sagbladet 3. Svak innføring motstykke Lommesnitt: bare i sponplater Stikksagen trykke og beveges langs

Saging av fumerte sponplater:
1. Bruk fine sagblad
2. Sett sagbladet på et sted under belegget
3. Svak innføringskraft

Lommesnitt:

bare i sponplater og tre uten forboring.

Stikksagen trykkes fast mot motstycket

og beveges langsomt i sageretningen.

Περιγραφή:

Stop: Betjeningskontakten trykkes ned og løsnes.

Garantitiden begynner med dagen da apparatet ble kjøpt og varer 1 år.

Garntiytelsen omfatter mangelfull utføring eller material- og funksjonsfeil. Reservedeler og faktisk arbeidstid som er nødvendig for å rette på slike mangler, blir ikke beregnet.

Ingen garanti for skader som forårsakes av feilaktig bruk.

Din samtalepartner hos kundenservice

GB EINHELL-WARRANTY CERTIFICATE

Tekniske endringer forbeholdes
