TKS 250 UV - Elektrisk sag EINHELL - Gratis bruksanvisning og manual

Produkttype	Elektrisk bordssirkelsag
Merke	Einhell
Modell	TKS 250 UV
Strømforsyning	230 V / 50 Hz
Effekt	1500 W
Tomgangshastighet	4000 o/min
Sagblad	∅ 250 x ∅30 x 3,2 mm, 36 tenner, hardmetall
Bordmål	625 x 463 mm
Maks skjærehøyde	76 mm ved 90°, 63 mm ved 45°
Høydejustering	Kontinuerlig fra 0 til 76 mm
Bladhelling	Kontinuerlig fra 0° til 45°
Støvuttak	∅ 36 mm
Vekt (estimert)	Omtrent 25 kg
Sikkerhetsbeskyttelser	Beskyttelsesdeksel, splittkniv, skyvestokk, parallellanslag og tverranslag
Intermitterende drift	S3 50% (5 min på, 5 min av)
Støynivå	LpA 105 dB(A) under belastning, LWA 114,6 dB(A)
Leveringsinnhold	Sag, HM-blad, parallellanslag, tverranslag, skyvestokk, nøkler
Vedlikehold	Regelmessig rengjøring med børste, ingen etsende midler
Garanti	12 måneder

Ofte stilte spørsmål - TKS 250 UV EINHELL

Hvordan bytte sagbladet?

Koble fra apparatet. Fjern beskyttelsesdekselet, bordinnsatsen og splittkniven. Lås ytre flens med pinne-nøkkelen, løsne deretter sekskantskruen (venstregjenger) med gaffelnøkkelen. Ta ut bladet, rengjør flensene, monter det nye bladet i henhold til rotasjonsretningen (tennene fremover). Sett tilbake splittkniven, bordinnsatsen og beskyttelsesdekselet.

Hvordan justere parallellanslaget?

For å stille inn skjærebredden, skyv parallellanslaget inn i bordets styrespor. Bruk skalaen på bordet for å plassere venstre kant av holderen på ønsket mål. Stram stjernehåndtaket for å låse. For høyden kan du snu anslagsskinnen ved å løsne vingeskruene og skyve den inn i det andre sporet.

Hvilke sikkerhetstiltak må følges?

Bruk alltid vernebriller, hørselsvern og støvmaske. Ikke bruk løse klær. Bruk skyvestokken for emner under 120 mm bredde. Sag aldri rundvirke. Kontroller at bladet er skarpt og uten sprekker. Koble maskinen fra strømmen før justering eller vedlikehold.

Hvordan justere skjærevinkelen?

Løsne festehåndtaket. Drei håndhjulet til pilen viser ønsket vinkel (0° til 45°). Bruk en vinkel for å kontrollere nøyaktigheten. Juster om nødvendig stoppskruene med en sekskantnøkkel. Stram håndtaket godt før saging.

Hva gjør jeg hvis sagen ikke starter?

Sjekk at støpselet er ordentlig tilkoblet og at ledningen ikke er skadet. Forsikre deg om at sikkerhetsbryteren (låseknappen) er trykket inn. Hvis maskinen fortsatt ikke starter, sjekk sikringen. Ved vedvarende feil, kontakt kundeservice.

Hvordan rengjøre maskinen?

Koble sagen fra strømmen. Bruk en fin børste eller klut for å fjerne støv og skitt. Ikke bruk etsende midler på plastdeler. Rengjør regelmessig sprekker og støvavsug for å unngå opphopning av rester.

Kan jeg bruke HSS-blad?

Nei, kun hardmetall (HM) eller vulkaniserte (CV) blad er tillatt. HSS-blad (hurtigstål) er forbudt da de kan knuses og forårsake alvorlige skader.

Hvordan justere splittkniven?

Koble maskinen fra strømmen. Fjern dekselet og bordinnsatsen. Løsne de to sekskantskruene. For maksimal kutt, skyv splittkniven opp til omtrent 10 cm over bordet, med en avstand på 3-5 mm fra bladet. For dekkede kutt, senk splittkniven til 2 mm under toppen av tannspissen. Stram skruene.

Hvordan bruke tverranslaget?

Sett tverranslaget inn i bordets spor. Løsne vingeskruen, drei anslaget til ønsket vinkel (vist med pilen) og stram. For å kutte store emner kan du forlenge anslaget ved å bruke anslagsskinnen fra parallellanslaget, pass på å la en avstand på ca. 2 cm til bladet.

Hvor bestiller jeg reservedeler?

Kontakt Einhells kundeservice med angivelse av apparattype, artikkelnummer, identifikasjonsnummer og nummeret på nødvendig reservedel. 12-måneders garanti dekker produksjonsfeil, men ikke følgeskader.

BRUKSANVISNING TKS 250 UV EINHELL

^① Vennligst les denne brukerveiledningen nøye før montering og idreftsettelse

4. Viktiga anvisningar

●Obs! Dra ut stickkontakten

●Obs! Dra ut stickkontakten

●Obs! Dra ut stickkontakten

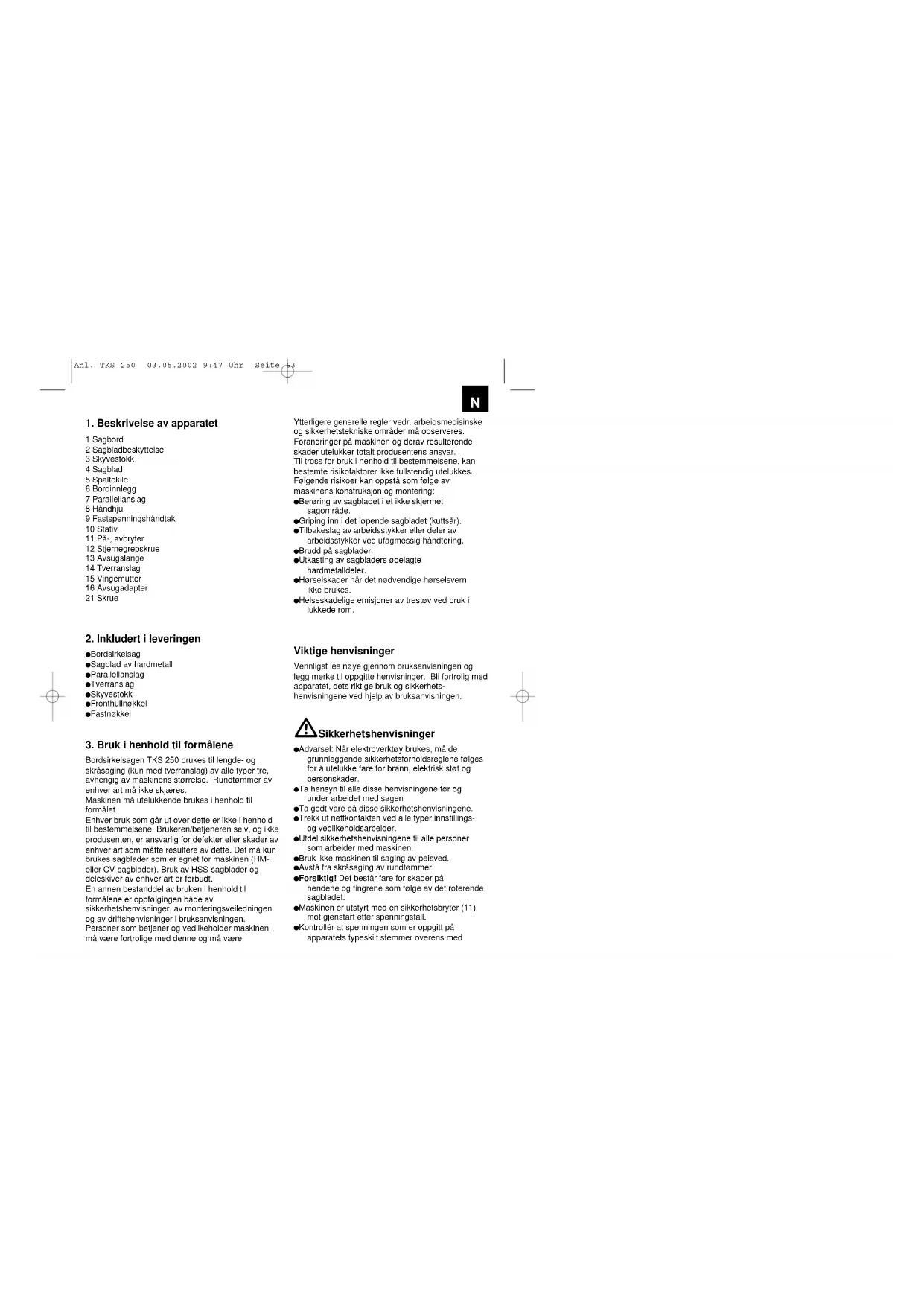

1. Beskrivelse av apparatet

1 Sagbord
2 Sagbladbeskyttelse
3 Skyvestokk
4 Sagblad
5 Spaltekile
6 Bordinnlegg
7 Parallellanslag
8 Hándhjul
9 Fastspenningshåndtak
10 Stativ
11 På-, avbryter
12 Stjernegrepskrue
13 Avsugslange
14 Tverranslag
15 Vingemutte
16 Avsugadapter
21 Skrue

Ytterligere generelle regler vedr. arbeidsmedlsinske og sikkerhetstekniske områder må observeres.

Forandringer på maskinen og derav resulterende

skader utelukker totalt produsentens ansvar.

Til tross for bruk i henhold til bestemmelsene, kan

Følgende risikoer kan oppstå som følge av

maskinens konstruksjon og montering:

●Berøring av sagbladet i et ikke skjermet

sagomrade.

●Gripping inn i det løpende sagbladet (kuttsår).
- Tilbakeslag av arbeidsstykker eller deler av
arbeldsstykker ved ufagmessig håndtering.
●Brudd på sagblader.
- Utkasting av sagbladers ødelagte
hardmetalldeler.
●Hørselskader när det nødvendige hørselsvern
ikke brukes.
●Helseskadelige emisjoner av trestøv ved bruk i
lukkede rom.

2. Inkludert i leveringen

●Bordsirkelsag
●Sagblad av hardmetall
●Parallellanslag
●Tverranslag
●Skyvestokk
●Fronthullnøkkel
●Fastnøkkel

Vennligst les nøye gjennom bruksanvisningen og

legg merke til oppgitte henvisninger. Bli fortrolig med

apparatet, dets riktige bruk og sikkerhets-

henvisningene ved hjelp av bruksanvisningen.

-Advarsel: Når elektroverktøy brukes, må de grunnleggende sikkerhetsforholdsreglene følges for å utelukke fare for brann, elektrisk støt og personskader.
●Ta hensyn til alle disse henvisningene før og under arbeidet med sagen
●Ta godt vare på disse sikkerhetshenvisningene.
- Trekk ut nettkontakten ved alle typer innstillings-
og vedlikeholdsarbeider.
- Utdel sikkerhetshenvisningene til alle personer som arbeider med maskinen.
●Bruk ikke maskinen til saging av peisved.
●Avstå fra skråsaging av rundtømmer.
●Forsiktig! Det består fare for skader på hendene og fingrene som følge av det roterende sagbladet.
●Maskinen er utstyrt med en sikkerhetsbryter (11)
mot gjenstart etter spenningsfall.
- Kontrollér at spenningen som er oppgitt på apparatets typeskilt stemmer overens med

N

• Dersom en forlengringskabel er nødvendig, sørg for at dennes diameter er tilstrekkelig for sagens strømopptak. Minste diameter er 1 mm ^2 .
  ●Kabeltrommelen må kun brukes i utrullet tilstand.
  ●Bruk ikke nettkabelen for å bære sagen.
• Kontroller nettforbindelsesledningen (9). Bruk ikke defekte eller ødelagte forbindelsesledninger.
  ●Bruk ikke kabelen til å dra støpselet ut av stikk-kontakten.
• Beskytt kabelen mot varme, olje og skarpe kanter.
• Utsett ikke sagen for regn, og bruk ikke maskinen i fuktige og våte omgivelser.
  ●Sørg for god belysning.
• Det må ikke sages i nærheten av brennbare væsker eller gasser.
  ●Bruk egnede arbeidsklær. Det roterende sagbladet kan ta fatt i vide klær eller smykker.
  ●Bruk et hårnett om De har langt hår.
  ●nngå en unormal kroppsstilling.
• Personen som betjener maskinen må være minst 18 år gammel. Personer i utdannelse må minst være 16 år gamle og stå under oppsyn.
  ●Barn må holdes unna apparatet dersom nettlet er tilkoblet.
• La ikke andre personer, spesielt bam, berøre verktøyet eller nettkabelen. Hold dem borte fra arbeidsplassen.
  ●Hold arbeidsplassen fri for treavfall og omkringliggende deler.
  -Personer som arbeider på maskinen må ikke forstyrres.
  ●Legg merke til maskinens og sagbladets dreieretning.
• Etter at drevet er slått av må sagbladene (4) under Ingen omstendighet bremses ned ved å trykke mot sidene.
• Bygg inn utelukkende sagblader (4) som er skarpe, uten sprekkdannelser og som ikke er deformerte.
  ●Bruk ikke sirkelsagblader (4) av høylegert hurtigarbeidsstål (HSS-stål).
• Til maskinen må det kun brukes verktøy som er i overensstemmelse med prEN 847-1:1996.
  -Defekte sagblader (4) må øyeblikkelig byttes ut.
  ●Bruk ikke sagblader som ikke er i samsvar med spesifikasjoner som er oppgitt i foreliggende bruksanvisning.
• Den bevegelige beskyttelseshetten (2) må ikke klemmes fast i åpen tilstand.
  ●Maskinens slikkerhetsinnretninger (2, 5) må Ikke demonteres eller gjøres ubrukellig.

snlittfugens lukking bak sagbladet og arbeidsstykkets tilbakeslång. Legg merke til spaltekilens tykkelse. Spaltekilen må ikke være tynnere enn sagbladets kropp, og ikke tykkere enn dennes snlittfugebredde.

• Tildekkingslokket (2) må senkes ned på arbeidsstykket ved enhver arbeidsprosess.
• Ved lengdeskjæring av smale arbeidsstykker må det alltid brukes en skyvestokk (3) (bredde mindre enn 120 mm).
• Det må ikke skjæres arbeidsstykker som er for små til å holde dem trygt i hånden.
• Ved tilsaging av smale trestykker må parallellanslaget være fastspennt på høyre siden av sagbladet.
• OBS: Innsettingssnitt skal ikke sages med denne sagen.
  ●Arbeidsstillingen er alltid til side for sagbladet.
• Belast ikke maskinen så hardt at den stanser.
  ●Trykk alltid arbeidsstykket fast mot arbeidsplaten (1).
• Sørg for at avkuttede trestykker ikke gripes av sagbladets tannkrans og derved slenges vekk.
  ●Fjem aldri löstsittende splinter, spon eller fastsittende trestykker ved løpende sagblader.
• Slå av maskinen ved utbedring av forstyrrelser eller ved fjerning av fastsittende trestykker. Trekk ut nettkontakten -
  ●Bordinnlegget (6) fornyes ved utslått sagspalte. - Trekk ut nettkontakten -
• Omstillinger, innstillings- måle- og rengjøringsarbeider må kun gjennomføres ved avslått motor. - Trekk ut nettkontakten -
• Kontroller før maskinen slås på at nøkler og innstillingsverktøy er fjernet.
• Slå av motoren og trekk ut nettkontakten när arbeidsplassen forlates.
• Alle beskyttelses- og sikkerhetsinnretninger må straks monteres på nytt etter avsluttede reparasjoner og vedlikeholdsarbeider.
  ●Produsentens sikkerhets-, arbeids- og vedlikeholdshenvisninger, samt dimensjonene som er oppgitt i de tekniske data, må overholdes.
• De angjeldende ulykkesforhindringsforskriftene og de øvrige, generelt anerkjente sikkerhetstekniske reglene må følges.
• Observér merkeheftene til yrkesbransjeforbundet (VBG 7).
• Sløvavsugingsinnretningen må tilkobles ved ethvert arbeide.
  ●Sagen skal kun brukes med et egnet opp- suglingssystem eller en Industristøvsuger som er

Bruk støvbeskyttelse

Støyemisjonsverdler

Drift Tomgang

„De oppgitte verdiene er emisjonsverdier og må herved ikke nødvendigvis også være sikre arbeidsplassverdier. Selv om det finnes sammenheng mellom emisjons- og immisjonsnivået, kan det ikke brukes som et pålteilig utgangspunkt for nødvendigheten for flere forsiktighetstiltak. Faktorer som kan influere del momentane immisjonsnivået som finnes på arbeidsplassen inneholder innvirkningenes varighet, arbeidsrommets særpreg, andre støykilder osv., hhv. maskinenes antall og andre prosesser som finner sted i nærheten. Påitelige arbeidsplassverdier kan også variere fra ett land til et annet. Denne informasjonen tilsikter å hjelpe brukeren å foreta en bedre vurdering av farer og risiko.“

5. Tekniske data

Vekselstrømsmotor 230V 50 Hz

Effekt P 1500 Watt

4000 min-1

Hardmetallsagblad ∅ 250 x ∅ 30 x ∅ 3,2 mm

Antall tenner 36

Borddimensjoner 625 x 463 mm

Sagehøyde, maks. 76 mm / 90°

63 mm / 45°

Høydejustering trinnløs 0 - 76 mm

Bord, svingbart trinnløst 0° - 45°

Avsugtilkopling ∅ 36 mm

• Hvis sagen stanser (S3), betyr det at det under driften også må tas avkjølingspauser. Pausen skal være så lenge at det ikke skjer en overoppheiting av maskinen, men den skal ikke kjøles ned til romtemperatur under pausetiden. Belastnings- og pausetid belegner man sammen for spillevarighet. Denne er etter normen 10 min., det betyr at ved en igangsettingsvarighet på S3 50 %, er 5 min. belastningstid og 5 min. pausetid.

6. Før idriftsetting

• Pakk ut bordkretssagen og kontroller den for eventuelle transportskader.
• Før igangsetting må alle deksler og slkkerhetslnnretninger være riktig montert.
• Sagbladet må kjøre fritt.
• Ved arbeid med forhåndsbearbeidet treverk må det legges merke til fremmedlegemer som f.eks. spikre eller skruer osv.
• Før på-/avbryteren betjenes må man forsikre seg om at sagbladet er riktig montert og at bevegelige deler går lett rundt.
• Før maskinen kobles til må man forsikre seg om at typeskiltets data stemmer overens med nettdata.

OBS! Nettstøpslet må trekkes ut før alle vedlikeholds- omstillings- og monteringsarbeider på sirkelsagen.

7.1 Montering / demontering av sagbladbeskyttelsen (fig. 3)

●Ta sagbladsbeskyttelsen (2) i hånden og løsne vingemutteren (15).

- Sett sagbladbeskyttelsen (2) på spaltekniven (5) slik at skruen (21) passer inn i slissen (a) i spaltekniven (5).

●Skyv sagbladbeskyttelsen (2) fram og stram vingemutteren (15).

●På avsugadapterens (16) utgang (b) skal det tilkoples et egnet avsugsanlegg (fig. 2).

●Demonteringen skjer i motsatt rekkefølge.

OBS!

7.2. Innstilling av anslag for skjærevinkel (fig. 4)

●OBS! Trekk ut nettstøpslet

●Innstill sagbladet (4) på maks. skjæredybde (se 8.2).

●Løsne fastspenningshåndtaket (9).

7.2.1 0°-anslag (fig. 4/5)

●Drei håndhjulet (8) mot venstre til pilen (17) peker mot 0° grader.

●Stram fastspenningshåndtaket (9) litt.

●Legg vinkelen (a) an mellom sagbordet (1) og sagbladet (4).

●Hvis vinkelen ikke er nøyaktig 90°, så kan man regulere stoppeskruen (18) ved hjelp av en sekskantnøkkel helt til vinkelen er nøyaktig 9

- Eventuelt må man løsne fastspenningshåndtaket (9) på nytt for å kunne svinge sagbladet litt lenger mot venstre.

7.2.2 45°-anslag (fig. 4/6)

●Drei håndhjulet (8) mot høyre til pilen (17) peker mot 45° grader.

●Stram fastspenningshåndtaket (9) litt

●Legg vinkelen (C) an mellom sagbordet (1) og

●Hvls vinkelen Ikke er nøyaktig 45°, kan dette justeres ved hjelp av stoppeskruen (19) (se i denne forbindelse 7.2.1.).

OBS! Den valgte vinkelstillingen må alltid sikres ved at fastspenningshåndtaket (9) strammes forsvarlig før man starter sagingen.

7.3 Innstilling av spaltekniven (fig. 3/7)

●OBS! Trekk ut nettstøpslet

- Innstill sagbladet (4) på maks. skjæredybde, sett det i 0°-stilling og lås det.

●Demonter sagbladbeskyttelsen (se 7.1.).

●Ta ut bordinnlegget (6) (se 7.4.)

●Løsne de to sekskantskruene (20).

7.3.1. Innstilling for maksimale snitt (fig. 7/8)

●Skyv spaltekniven (5) opp, helt til avstanden mellom sagbordet (1) og overkanten av spaltekniven (5) er ca. 10 cm.

●Avstanden mellom sagbladet (4) og spaltekniven (5) må være 3 - 5 mm.

●Skru de to sekskantskruene (20) fast igjen og monter bordinnlegget (6).

7.3.2. Innstilling for skjulte snitt (fig. 7/8)

●Skyv spaltekniven (5) ned til spissen av spaltekniven er 2 mm under den øverste sagtannspissen.

- Skru de to sekskantskruene (20) fast lgjen og monter bordinnlegget (6). OBS! Når man har utført et skjult snitt, må beskyttelsesdekslet monteres lgjen.

●Hvis du har senket spaltekniven ned til nederste posisjon, må du være oppmerksom på at skjærehøyden i så fall reduseres til ca. 65 mm.

●Innstillingen av spaltekniven má kontrolleres etter hvert sagbladskift.

7.4. Utskiftning av bordinnlegget (fig. 7a)

- Ved slitasje eller skader må bordinnlegget skiftes ut, I motsatt fall er det større fare for personskader.

●Ta av sagbladbeskyttelsen (2).

●Fjem de 6 senkehodeskruene (34).

●Ta det utslitte bordinnlegget (6) opp og ut.

- Monteringen av nytt bordinnlegg skjer i motsatt rekkefølge.

N

7.5. Utskiftning av sagblad (fig. 9)

●OBS! Trekk ut nettstøpslet
- Innstill sagbladet (4) på maks. skjæredybde, sett det i 0°-stilling og lås det.
●Demonter sagbladbeskyttelsen (se 7.1.).
●Ta ut bordinnlegget (6) (se 7.4.)
●Fjem spaltekniven (5) (se 7.3.)
●Sperr ytterflensen (28) med fronthullnøkkelen (29) og ta ut sekskantskruen i sagbladets (4) rotasjonsretning med fastnøkkelen (30) (OBS: venstregjenger).
- Innstill sagbladet (4) på minimal skjæredybde, slik at det blir lettere å ta det ut.
●Ta sagbladet (4) av fra innerflensen og trekk det opp og ut.
●Rengjør sagbladflensene grundig før montering av nytt sagblad.
- Sett inn det nye sagbladet i motsatt rekkefølge og gjør det fast.

OBS! Vær oppmerksom på sagbladets rotasjonsretning. Tennenes skrå skjærekant må vende i sirkulasjonsretningen, dvs. framover (se pilen på sagbladbeskyttelsen).

-Monter spallekniven (5) og sagbladbeskyttelsen (2) igjen og innstill (se 7.3., 7.1.).
- Kontroller at beskyttelsesanordningene fungerer slik de skal, før du begynner å arbeide med sagen igjen.

8.0. Betjening

8.1. PÅ/AV-bryter (fig. 10)

●Skyv låseknappen (a) opp.
●Vipp opp dekslet (b).
●Sagen startes ved at man trykker den grønne tasten „1“ (C).
-For å stanse sagen igjen må man trykke den røde lasten „0“ (d).
-For å forhindre at sagen blir tatt i bruk av uvedkommende, kan man stenge dekslet (b) og låse det med hengelås (e) (barnelås).

8.2. Skjærdybde (fig. 4)

- Ved å dreie på håndhjulet (8) kan sagbladet (4) innstilles på ønsket skjæredybde. Mot urviseren: større skjæredybde Med urviseren: mindre skjæredybde

8.3. Parallellanslag

• Alt etter tykkelsen på de materialer som skal skjæres, må man bruke anslagsskinne (25) i samsvar med fig. 11 for tykt materiale eller i samsvar med fig. 12 for lynt materiale.
  -For å omstille anslagsskinnen (25) til nederste ledeflate må man løsne de to riflede skruene (26), slik at anslagsskinnen (25) kan løsnes fra holderen (24).
  ●Ta de to riflede skruene (26) ut gjennom den ene slissen (27) i anslagsskinnen (25) og sett dem inn igjen i den andre slissen (31).
  -Monter anslagsskinnen (25) på holderen (24) lgjen.
• Omstillingen til øverste anslagsskinne må utføres analogt med dette.

8.3.2. Skjærebredde (fig. 11)

●Under langsgående skjæring av tredeler må man bruke parallellanslaget (7).
- Parallellanslaget (7) kan monteres på begge sider av sagbordet (1).
- Parallellanslaget (7) må føres inn i ledeslissen (22) på sagbordet (1) fra utsiden.
- Bruk på venstre side - Ved hjelp av skalaen (23) på sagbordet (1) kan parallellanslaget (7) innstilles på det ønskede målet. - I denne forbindelse må venstre kant av holderen (24) innstilles på det ønskede målet på skalaen (23). - Ved å dreio stjernegrepsskruen (12) mot høyre spennes parallellanslaget (7) fast i denne posljsjonen.
- Ved bruk av høyre side må innstillingen utføres analogt med dette.

8.3.3. Innstilling av anslagslengde (fig. 11/15)

●Anslagsskinnen (25) kan forskyves i lengderetningen med tanke på å unngå klemming av arbeidsstykket som skal sages.

- Tommelfingerregel: Bakre ende av anslaget støter mot en tenkt linje som begynner ca. ved midten av sagbladet og går med 45° vinkel bakover.

- Innstill nødvendig skjærebredde - Løsne de riflede skruene (26) og skyv anslagsskinnen (25) så langt framover at den berører den tenkte 45° linjen. - Skru de riflede skruene (26) fast igjen.

8.4. Tverranslag (fig. 16)

●Ta tverranslaget (14) ut av holderen og skyv det

●Drel tverranslaget (14) til pillen (33) peker mot det ønskede vinkelmålet.

●Skru den riflede skruen (32) fast igjen.

●Når man sager større arbeidsstykkedeler, kan tverranslaget (14) forlenges med anslagsskinnen (25) til parallellanslaget (7) (fig. 13).

OBS!!

- Avstanden mellom anslagsskinnen (25) og sagbladet (4) bør være ca. 2 cm.

8.5. Innstilling av vinkel (fig. 4)

●Løsne fastspenningshåndtaket (9).

●Skru fastspenningshåndtaket (9) forsvarlig fast.

9.0. Drift

OBS!

- Vi anbefaler at det utføres en provesaging for kontroll av de innstilte målene etter hver ny innstilling.

●Vær forsiktig idet du sager inn i arbeidsstykket!

9.1. Utføring av langsgående skjæring (fig. 17)

Under denne sagingen kappes arbeidsstykkene i lengderetningen.

En av arbeidsstykkets kanter presses inn mot parallellanslaget (7), mens den flate siden hviler mot sagbordet (1).

Sagbladbeskyttelsen (2) må alltid senkes ned på arbeidsstykket.

Under langsgående skjæring må aldri arbeidsstillingen være på en linje med skjæreforløpet.

- Innstill parallellanslaget (7) i samsvar med arbeidsstykkets høyde og Innstill den ønskede bredden (se 8.3.).

- Start sagen.

●Legg hendene med samlede fingre flatt på arbeidsstykket og skyv arbeidsstykket langs parallellanslaget (7) inn mot sagbladet (4).

●Føring langs siden med venstre hånd bare fram till forkanten av beskyttelsesdekslet.

• Det avkappede avfallet blir liggende på sagbordet (1) helt til sagbladet (4) på nytt befinner seg i hvilestilling.
  ●Lange arbeidsstykker må sikres mot å falle ned mot slutten av sageprosedyren (f.eks. med stativ som de kan rulle ut på, etc.).

9.1.2. Skjæring av smale arbeidsstykker (fig. 18)

●Når det skal utføres langsgående skjæring av arbeidsstykker med en bredde på mindre enn 120 mm, er det tvingende nødvendig å ta en skyvestokk til hjelp. Skyvestokken er inkludert i leverlingen. Utslitt eller skadet skyvestokk skal skiftes ut umiddelbart.

9.1.3. Skjæring av veldig smale arbeidsstykker, for L 30 mm

●Når det skal utføres langsgående skjæring av veldig smale arbeidsstykker med en bredde på 30 mm og mindre, er det tvingende nødvendig å bruke en skyvekloss.

- I denne forbindelse bør man fortrinnsvis benytte parallellanslagets laveste ledeflate.

●Skyveklossen er ikke inkludert i leveringen! (Er å få kjøpt hos spesialiserte forhandlere) En nedslitt skyvekloss skal skiftes ut i tide.

9.1.4. Utføring av skjulte snitt (fig. 20)

Takket være den avtakbare sagbladbeskyttelsen og en trinnløst justerbar skjærehøyde på 0 - 76 mm, er det mulig å utføre skjulte snitt og notskjæringer.

●Fjem sagbladbeskyttelsen (2) (se 7.1.).
●Innstill spaltekniven (5) for skjult snitt (se 7.3.2.).
●Innstill den ønskede skjæredybden (8.2.)

- Monter parallellanslaget (7) til høyre for sagbladet og innstill det på den nødvendige bredden (8.3.).

●Skyv arbeidsstykket inn mot sagbladet (4). I denne forbindelse må man passe på at arbeidsstykket hviler stabilt mot sagbordet (1).

- Skjæringen skal foregå i en slik rekkefølge at de utskårede listene faller ned på venstre side av sirkelsagbladet, slik at man unngår de kommer i klem mellom anslaget og sagbladet (fare for tilbakeslag).

●Når denne sagingen er ferdig utført, skal sagbladbeskyttelsen (2) monteres igjen umiddelbart.

9.1.5. Utføring av skråskjæring (fig. 21)

Skråskjæring utføres prinsipielt ved hjelp av parallellanslaget (7).

- Innstill sagbladet (4) på det ønskede vinkelmålet (se 8.5.).

●Innstill parallellanslaget (7) i samsvar med bredden og høyden på arbeidsstykket.

- Utfør skjæringen i samsvar med bredden på arbeidsstykket (se 9.1.2. og 9.1.3.).

9.2. Utføring av tverrgående skjæring (fig. 22)

●Skyv tverranslaget (14) inn i et av de to sporene (a) I sagbordet (1) og innstill det på det ønskede vinkelmålet (se 8.4.). Hvis sagbladet (4) I tillegg skal skråstilles, må du benytte det sporet som ligger slik at hånden din og tverranslaget ikke kan komme i kontakt med sagbladbeskyttelsen.

●Bruk eventuelt anleggsskinnen (25).

-Press arbeidsstykket fast mot tverranslaget (14).

- Start sagen.

- Skyv tverranslaget (14) og arbeidsstykket mot sagbladet for å utføre skjæringen.

OBS:

Hold alltid fast det arbeidsstykket som ledes, ikke det frittliggende arbeidsstykket som blir avkappet.

●Skyv alltid tverranslaget (14) så langt fram at arbeidsstykket blir kappet helt av.

●Stans sagen igjen

- Vent med å fjeme sagavfallet til sagbladet har stanset helt.

10.0. Vedlikehold

●OBS! Trekk ut nettstøpslet.

- Støv og smuss skal fjernes fra maskinen med jevne mellomrom. Det beste er å utløre rengjøringen med en fin børste eller med en fille.

- Ikke bruk etsende midler for å rengjøre kunststoffet.

11.0. Bestilling av reservedeler

Følgende opplysninger må angis ved bestilling av reservedeler:

●maskinens type

●maskinens artikkelnummer

-

Garantitiden begynner på dagen varen kjøpes og gjelder i 12 måneder. Det ytes garanti ved manglende utførelse eller material- og funkskjonsfeil.

Reservedelene som trengs og arbeidstiden beregnes ikke.

©EINHELL-WARRANTY CERTIFICATE
