MODE D'EMPLOI TKS 250 UV EINHELL

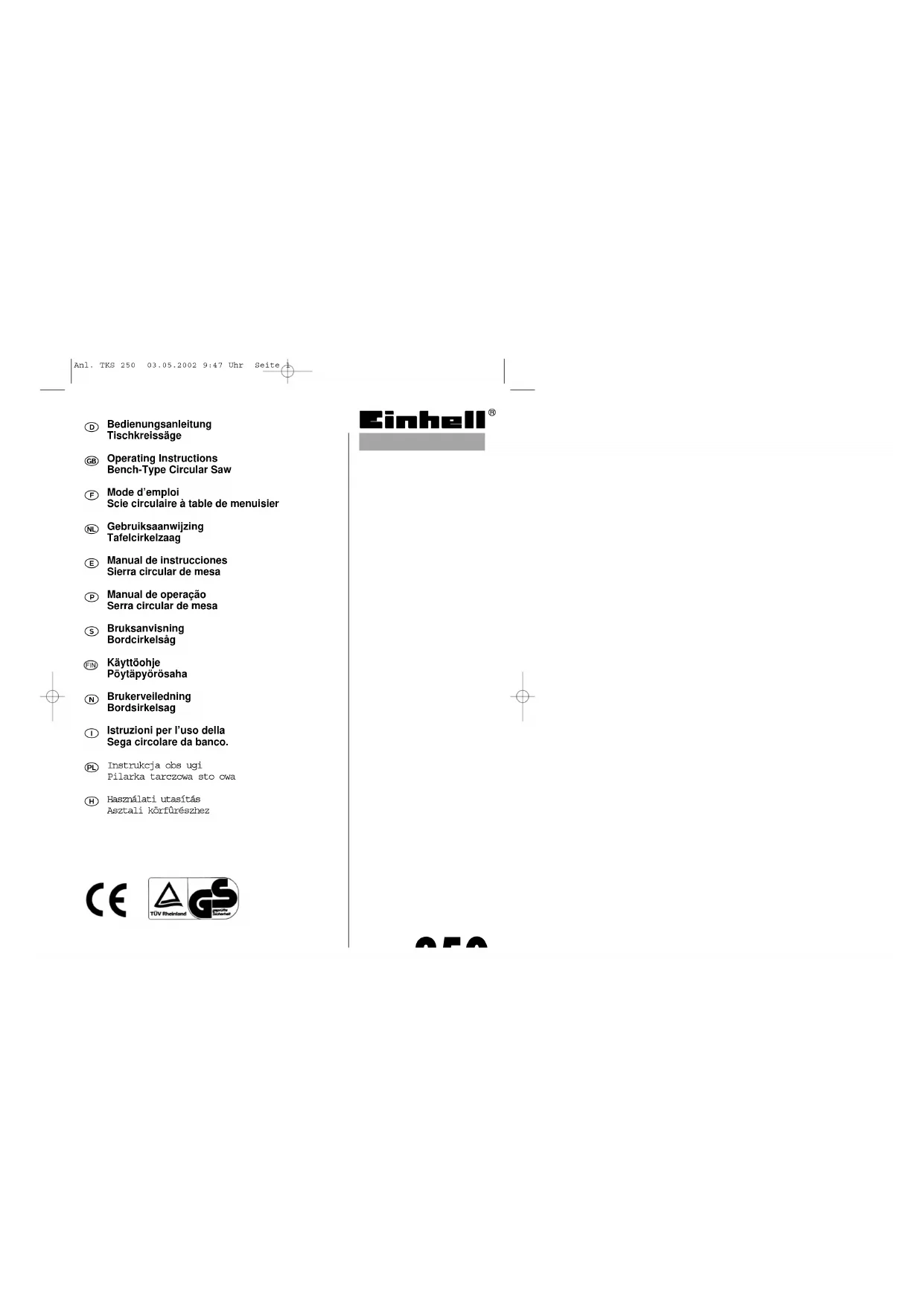

Mode d’emploi Scie circulaire à table de menuisier

1 Table de sciage 2 Capot de protection de la lame de scie 3 Poussoir 4 Lame de scie 5 Coin à refendre 6 Insertion de table 7 Butée parallèle 8 Volant à main 9 Poignée de fixation 10 Support 11 Interrupteur Marche/Arrêt

13 Tuyau d’aspiration 14 Butée transversale 15 Ecrou à oreilles 16 Adaptateur d’aspiration 21 Vis

2. Volume de livraison

scie circulaire à table lame de scie garnie de métal dur butée parallèle butée transversale poussoir clé réglable à ergots clé à fourche

3. Utilisation conforme aux fins

La scie circulaire à table TKS 250 sert à couper toutes sortes de bois en sens longitudinal et transversal (uniquement avec la butée transversale) en fonction de la taille de la machine. Il est interdit de couper tout bois rond. Utilisez la machine exclusivement pour le but pour lequel elle a été conçue. Toute autre utilisation allant au-delà de l’affectation n’est pas conforme à l’affectation. Pour tout dommage ou toute blessure de tous genres en résultant, c’est l’utilisateur qui sera tenu responsable et non le producteur. Seules les lames de scie appropriées pour la machine (lames HM/alliages durs ou CV/vulcanisées) doivent être employées. L’emploi de lames de scie et de plaques de séparation en acier à coupe très rapide de tout genre est interdit. Le respect des consignes de sécurité est aussi partie constituante de l’emploi conforme à l’affectation, ainsi aussi le mode d’emploi et les consignes de Les personnes qui manient et entretiennent la machine, doivent se familiariser avec celle-ci et s’informer sur les risques éventuels. En outre, les règlements de prévoyance contre les accidents doivent être strictement respectés. D’autre part, il faut suivre les autres règles générales à l’égard de médecine du travail et de sécurité. Des transformations effectuées sur la machine excluent entièrement la responsabilité du fabricant pour des dégâts en résultant. Malgré un emploi conforme à l’affectation, les facteurs de risques ne peuvent être entièrement éliminés. En raison de la construction et de la conception de la machine, les risques suivants peuvent apparaître: Toucher la lame de scie dans la partie de sciage non couverte. Mettre la main dans la lame fonctionnante (coupure). En cas de maniement mal approprié, rebond de pièces à travailler ou de leurs éléments. Ruptures de lame de scie. Ejection de pièces en métal dur défectueuses de la lame de scie. Baisse de l’ouïe dûe à la non-utilisation du protège-oreilles nécessaire. Emissions insalubres de poussière de bois en cas d’utilisation dans des locaux fermés.

4. Notes importantes

Lisez attentivement le mode d’emploi et suivez-en les instructions. Familiarisez-vous avec la machine, sa bonne utilisation et les consignes de sécurité à l’aide de ce mode d’emploi. Consignes de sécurité

Avertissement: lors de l’emploi d’appareils

électriques, les mesures de sécurité de base doivent être respectées afin d’exclure tout risque d’incendie, de décharge électrique et de blessures de personnes. Conservez bien ces instructions de sécurité. Avant tous travaux de réglage et d’entretien, retirez la fiche de la prise de courant. Passez les consignes de sécurité à toutes les personnes travaillant sur la machine. N’utilisez pas la machine pour couper du bois de chauffage. Abstenez-vous de couper du bois rond en sens transversal.

Anl. TKS 250 03.05.2002 9:47 Uhr Seite 21F La machine est munie d’un interrupteur de sécurité (11) pour éviter la nouvelle mise en circuit après une chute de tension. Avant la mise en service, contrôlez que la tension indiquée sur la plaque signalétique de la machine coïncide avec la tension du secteur. Dans le cas où un câble de rallonge est nécessaire, assurez-vous que sa section transversale est suffisante pour l’absorption du courant de la scie. Section transversale minimale: 1 mm

Si vous vous servez d’un enrouleur de câble, déroulez le câble complètement. Ne portez pas la scie par le câble de raccordement. N’employez pas le câble pour retirer la fiche de la prise de courant. Préservez le câble de la chaleur, de l’huile et des arêtes vives. Contrôlez le câble de raccordement (9). N’employez pas de câbles de raccordement défectueux ou endommagés. N’exposez pas la scie à la pluie; ne l’utilisez pas dans un environnement humide ou détrempé. Veillez à un bon éclairage. Ne sciez pas à proximité de liquides ou gaz inflammables. Portez des vêtements appropriés! Des vêtements larges ou des bijoux pourraient être happés par la lame de scie en rotation. En cas de cheveux longs, portez un filet. Evitez une position non-équilibrée du corps. L’utilisateur doit avoir au moins 18 ans, les apprentis au moins 16 ans; ils ne doivent travailler que sous surveillance. Tenez les enfants éloignés de la machine branchée. Evitez que d’autres personnes, en particulier des enfants, ne touchent l’outil ou le câble électrique. Tenez-les éloignés de votre place de travail. Maintenez le lieu de travail libre de restes de bois; ne laissez pas traîner de pièces. Les personnes utilisant la machine, ne doivent pas être dérangées dans leur travail. Respectez le sens de rotation du moteur et de la lame de scie. Après avoir arrêté l’entraînement, ne freinez en aucun cas les lames de scie (4) en exerçant une pression latérale. Ne montez que des lames de scie (4) bien affûtées, sans fissures et non déformées. N’utilisez pas de lames de scie (4) en acier rapide superallié (acier HSS). Utilisez exclusivement des outils sur la machine qui correspondent à la norme prEN 847-1;1996. Remplacez immédiatement des lames de scie (4) défectueuses. N’employez pas de lames de scie qui ne corres- pondent pas aux caractéristiques mentionnées dans ce mode d’emploi. Le capot de protection mobile (2) ne doit pas être bloqué quand il est ouvert. Ne démontez ni rendez inutilisables les dispositifs de sécurité (2,5) de la machine.

de sciage derrière la lame de scie ainsi que le rebond de la pièce à travailler. Faites attention à l’épaisseur du coin à refendre. Le coin à refendre ne doit pas être plus mince que le corps de la lame de scie et ni plus épais que la fente de sciage. Avant chaque phase de travail, abaissez le capot de protection (2) sur la pièce à travailler. Si vous effectuez des coupes longitudinales dans des pièces à travailler étroites, utilisez impérativement un poussoir (3). (Largeur inférieure à 120 mm). Ne coupez pas de pièces à travailler qui sont trop petites pour être tenues fermement à la main. Pour découper des morceaux de bois étroits, la butée parallèle sur le côté droit de la lame de scie doit être bien serrée. Attention: Les coupes d’entrée ne doivent pas être exécutées avec cette scie. Votre position de travail sera toujours à côté de la lame de scie. Ne chargez pas la machine jusqu’au point où elle s’arrête. Pressez la pièce à travailler toujours fermement contre la table de sciage (1). Faites attention à ce que les morceaux de bois coupés ne soient pas saisis par la couronne dentée de la lame de scie et éjectés. Ne retirez jamais ni éclats ni copeaux détachables ni pièces de bois coincées pendant le fonctionnement de la lame. Avant de remédier à un mauvais fonctionnement ou d’enlever des pièces de bois coincées, mettez la machine hors circuit. - Retirez la fiche de la prise de courant. En cas de fente de sciage abîmée, remplacez l’insertion de table (6). Débranchez la machine. Arrêtez toujours le moteur avant d’effectuer des travaux de changement d’équipement, de réglage, de mesure et de nettoyage. - Retirez la fiche de la prise de courant. Avant la mise en circuit, vérifiez que les clés et les outils de réglage ont été éloignés. Si vous quittez votre place de travail, arrêtez le moteur et débranchez la machine. Les installations électriques, les réparations ou les travaux d’entretien ne seront exécutés que par des spécialistes. Vous êtes tenu de respecter les instructions de sécurité, de travail et d’entretien données par le fabricant et d’observer les dimensions indiquées dans les caractéristiques techniques. Il faut absolument suivre les règlements de prévoyance contre les accidents en vigueur et les autres règles à l’égard de sécurité généralement reconnues. Conformez-vous aux fiches publiées par la caisse de prévoyance contre les accidents (VGB 7). Raccordez toujours le dispositif d’aspiration de Anl. TKS 250 03.05.2002 9:47 Uhr Seite 22F N’employez la scie qu’avec un dispositif d’aspiration approprié ou avec un aspirateur industriel pour éviter des blessures causées par des éclats de sciage résidus éjectés.

Portez un dispositif de protection des yeux

Portez un protège-oreilles

Portez un dispositif antipoussières Valeurs des émissions de bruit Service Marche à vide Niveau de pression acoustique LPA 105,0 dB(A) 93,0 dB(A) Niveau de puissance acoustique LWA 114,6 dB(A) 102,6 dB(A) “ Les valeurs indiquées sont des valeurs d’émission. Elles ne resprésentent pas forcément aussi des valeurs sûres du lieu de travail. Quoiqu’il existe une correlation entre les niveaux d’émission et d’immission, on ne peut pas en déduire fiablement que des mesures de précaution supplémentaires doivent ou ne doivent pas être prises. Les facteurs qui peuvent avoir une influence sur le niveau actuel d’immission sur le lieu de travail, sont entre autres la durée de bruit, les conditions spéciales du local de travail, d’autres sources sonores etc., comme p.ex. Toutefois, grâce à cette information l’utilisateur est en mesure d’évaluer plus sûrement les risques éventuels.”

5. Caractéristiques techniques

Moteur à courant alternatif 230 V 50 Hz Puissance P 1500 Watt Vitesse de rotation à vide n

4000 tr/min. Lame de scie en métal dur Ø 250 x Ø30 x Ø3,2 mm Nombre de dents 36 Dimensions de la table 625 x 463 mm Hauteur de coupe max. 76 mm / 90° 63 mm / 45° Réglage de la hauteur continu 0-76 mm Table orientable continu 0° - 45° Raccord d’aspiration Ø 36 mm Le service discontinu (S3) veut dire qu’il faut faire des pauses de refroidissement pendant le service. Les temps d’arrêt doivent être assez longs pour empêcher un échauffement inadmissible de la machine, le moteur ne refroidissant plus à la température ambiante pendant le temps d’arrêt. L’ensemble des temps de charge et d’arrêt est qualifié de durée de jeu. Celle-ci s’élève - conformément à la norme - à 10 minutes, c’est-à-dire que pour cette durée de mise en circuit et S3 de 50%, le temps de charge est de 5 minutes et le temps d’arrêt de 5 minutes.

6. Avant la mise en service

Déballez la scie circulaire à table et contrôlez si elle n’a pas été endommagée par le transport. Avant la mise en service, contrôler que tous les capots et dispositifs de sécurité sont correctement montés. La lame de scie doit pouvoir marcher librement. En cas de bois déjà travaillé, faire attention à des corps étrangers, comme p.ex. clous ou vis etc. Avant d’actionner l’interrupteur Marche/Arrêt, s’assurer que la lame de scie est correctement montée et que les pièces mobiles sont souples. Avant le raccordement de la machine, vérifier que les données sur la plaque signalétique Anl. TKS 250 03.05.2002 9:47 Uhr Seite 23F

Attention ! Avant tous travaux de maintenance, de transformation et de montage sur la scie circulaire, retirez la fiche secteur. 7.1Monter / démonter le capot de protection de lame de scie (fig. 3) Prendre le capot de protection de la lame (2) dans la main et desserrer l’écrou à oreilles (15). Placer le capot de protection de la lame de scie (2) sur le coin à refendre (5) de façon que la vis (21) entre dans la fente (a) du coin à refendre (5). Pousser le capot de protection de la lame de scie (2) vers l’avant et serrer à fond l’écrou à oreilles (15) Fixer le tuyau d’aspiration (13) sur l’adaptateur d’aspiration (16) au dos de l’appareil et sur les tubulures d’aspiration du capot de protection de la lame de scie (2). Il faut raccorder une installation d’aspiration appropriée (fig. 2) à la sortie (b) de l’adaptateur d’aspiration (16). Le démontage se fait dans l’ordre inverse. Attention ! Avant de commencer à scier, le capot de protection de la lame de scie (2) doit être abaissé sur l’objet à scier. 7.2. Régler la butée pour angle de coupe (fig. 4) Attention ! Retirer la fiche secteur Régler la lame de scie (4) sur la profondeur max. de coupe (cf. 8.2) Desserrer la poignée de fixation (9).

7.2.1. Butée 0° (fig. 4/5)

Tourner le volant à main (8) vers la gauche jusqu’à ce que la flèche (17) soit pointée sur 0°. Serrer légèrement la poignée de fixation (9). Placer l’angle (a) entre la table de sciage (1) et la lame de scie (4). Si l’angle ne fait pas exactement 90°, il est possible de régler la vis de butée (18) en s’aidant d’une clé à six pans creux (b) jusqu’à ce que l’angle fasse exactement 90°. Le cas échéant, desserrer une nouvelle fois la poignée de fixation (9) pour pouvoir faire pivoter la lame de scie encore plus vers la gauche.

7.2.2 Butée 45° (fig. 4/6)

Tourner le volant à main (8) vers la droite jusqu’à ce que la flèche (17) soit pointée sur 45°. Serrer légèrement la poignée de fixation (9). Placer l’angle (C) entre la table de sciage (1) et la lame de scie (4). Si l’angle ne fait pas exactement 45°, il est possible de l’ajuster avec la vis de butée (19) (cf. à ce propos 7.2.1). Attention ! Toujours bloquer la position angulaire sélectionnée avant de commencer à scier en serrant à fond la poignée de fixation (9).

7.3 Régler le coin à refendre (fig. 3/7)

Attention ! Retirer la fiche secteur Régler la lame de scie (4) sur la profondeur max. de coupe, la mettre en position 0° et la bloquer. Démonter le capot de protection de la lame de scie (cf. 7.1) Retirer l’insertion de table (6) (cf. 7.4) Desserrer les deux vis à six pans creux (20)

7.3.1. Réglage pour une coupe maximale (fig. 7/8)

Pousser le coin à refendre (5) vers la haut jusqu’à ce que la distance entre la table de sciage (1) et le bord supérieur du coin à refendre (5) soit d’env. 10 cm. La distance entre la lame de scie (4) et le coin à refendre (5) doit être de 3 à 5 mm. Resserrer à fond les deux vis à six pans creux (20) et monter l’insertion de table (6).

7.3.2. Réglage pour les coupes couvertes

(fig. 7/8) Pousser le coin à refendre (5) vers le bas jusqu’à ce que la pointe du coin à refendre se trouve à 2 mm sous la pointe de dent de scie supérieure. La distance entre le coin à refendre (5) et la lame de scie (4) doit à nouveau s’élever à 3-5 mm (cf. fig. 8) Resserrer les deux vis à six pans creux (20) et monter l’insertion de table (6). Attention ! Après avoir réalisé une coupe couverte, il faut remonter le capot de protection de la lame de scie. Si vous laissez le coin à refendre en position basse, il faut alors veiller au fait que la hauteur de coupe se réduit à en. 65 mm. Le réglage du coin à refendre doit être contrôlé après chaque remplacement de lame de scie. Anl. TKS 250 03.05.2002 9:47 Uhr Seite 24F 7.4Remplacement de l’insertion de table (fig. 7a) En cas d’usure ou d’endommagement, il faut changer l’insertion de table, sinon le risque de blessure est augmenté. Retirer le capot de protection de la lame de scie (2). Retirer les 6 vis à têtes fraisées (34). Retirer l’insertion de table usée (6) par le haut. Le montage d’une nouvelle insertion de table s’effectue dans l’ordre inverse.

7.5 Changer de lame de scie (fig. 9)

Attention ! Retirer la fiche secteur. Régler la lame de scie (4) sur la profondeur de coupe maximale Retirer le capot de protection de la lame de scie (2) (cf. 7.1.) Retirer l’insertion de table (6) (7.4.) Retirer le coin à refendre (5) (7.3.) Verrouiller la bride externe (28) à l’aide de la clé réglable à ergots (29) et retirer la vis à six pans creux avec la clé à fourche (30) dans le sens de rotation de la lame de scie (4) (attention : filet à gauche) Régler la lame de scie (4) sur la profondeur de coupe minimale pour mieux pouvoir la retirer Retirer la lame de scie (4) de la bride interne et la retirer vers le haut Nettoyer consciencieusement les brides de lame de scie avant de monter la nouvelle lame de scie Introduire la nouvelle lame de scie en procédant dans l’ordre inverse et serrer à fond. Attention ! Veiller au sens de rotation, le biais de coupe des dents doit se trouver dans le sens de rotation, autrement dit être tourné vers l’avant (cf. flèche sur le capot de protection de la lame de scie) Remonter le coin à refendre (5) et le capot de protection de la lame de scie (2) et régler (cf.

Avant de recommencer à travailler avec la scie, il faut contrôler la bonne capacité de fonctionnement des dispositifs de sécurité. 8.0Commande 8.1. Interrupteur MARCHE/ARRET (fig. 10) Pousser le bouton de verrouillage (a) vers le En appuyant sur la touche verte « 1 » (C), la scie peut être mise en circuit. Pour remettre hors circuit la scie, il faut appuyer sur la touche rouge « 0 » (d). Afin de verrouiller la scie contre toute mise en circuit non autorisée, le capot de protection (b) peut être fermé et verrouillé à l’aide d’un cadenas (e). (sécurité enfants)

8.2 Profondeur de coupe (fig. 4)

En tournant la manivelle à main (8), la lame de scie (4) peut être réglée sur la profondeur de coupe souhaitée. contre le sens des aiguilles d’une montre : profondeur de coupe plus importante dans le sens des aiguilles d’une montre : profondeur de coupe moindre

8.3.1. Hauteur de butée (fig. 11-14)

La butée parallèle fournie avec la livraison (7) est équipée de deux surfaces de guidage de hauteurs différentes. En fonction de l’épaisseur du matériau à couper, le rail de butée (25) doit être employé pour matériau épais comme indiqué dans la figure 11 et pour matériau mince comme indiqué dans la figure 12. Pour commuter le rail de butée (25) sur la surface de guidage inférieure, les deux vis moletées (26) doivent être desserrées pour défaire le rail de butée (25) de son support (24). Retirer les deux vis moletées (26) par la fente (27) dans le rail de butée (25) et les remettre dans la deuxième fente (31). Monter le rail de butée (25) à nouveau sur le support (24). Pour passer à la surface de guidage supérieure, procéder le manière analogue.

8.3.2. Largeur de coupe (fig. 11)

Pour couper longitudinalement des pièces de bois, utiliser la butée parallèle (7). La butée parallèle (7) peut être montée des deux côtés de la table de sciage (1). La butée parallèle (7) doit être poussée de l’extérieur dans la fente de guidage (22) de la table de sciage (1). Utilisation sur le côté gauche : - avec une échelle (23) sur la table de sciage (1), la butée parallèle (7) peut être réglée à la Anl. TKS 250 03.05.2002 9:47 Uhr Seite 25- Pour ce faire, le bord gauche du support (24) doit être réglé sur la mesure désirée de l’échelle (23). En tournant la vis en étoile (12) vers la droite, la butée parallèle (7) est bloquée à fond dans cette position . (Cf. fig. 10) Pour l’utiliser du côté droit, réaliser le réglage de façon analogue.

8.3.3. Régler la longueur de butée (fig. 11/15)

Pour éviter que la pièce à scier ne se bloque, le rail de butée (25) peut être poussé dans le sens longitudinal. Règle de base : l’extrémité arrière de la butée se trouve contre une ligne imaginaire qui commence environ au centre de la lame de scie et se prolonge de 45° vers l’arrière. Régler la largeur de coupe nécessaire - Desserrer les vis moletées (26) et pousser le rail de butée (25) vers l’avant jusqu’à ce que la ligne imaginaire de 45° soit touchée. - Resserrer à fond les vis moletées (26).

8.4 Butée transversale (fig. 16)

Retirer la butée transversale (14) de son support et la pousser dans la fente (a) de la table de sciage (1). Desserrer la vis moletée (32). Tourner la butée transversale (14) jusqu’à ce que la flèche (33) indique la cote d’angle désirée. Resserrer à fond la vis moletée (27). Pour couper des pièces importantes, la butée transversale (14) peut être rallongée du rail de butée (25) de la butée parallèle (7). (fig. 13). Attention ! Ne pas pousser trop loin le rail de butée (25) en direction de la lame de scie. La distance entre le rail de butée (25) et la lame de scie (4) doit s’élever à env. 2 cm. 8.5. Réglage de l’angle (fig. 4) Desserrer la poignée de fixation (9) Pousser le volant à main (8) vers la droite jusqu’à ce que la flèche (17) soit pointée sur la cote d’angle désirée de l’échelle (d). Bien resserrer à fond la poignée de fixation (9). 9.0. Service Attention ! Après chaque nouveau réglage, nous conseillons de faire un essai de coupe pour contrôler la cote réglée. Après la mise en circuit de la scie, attendre que la lame de scie ait atteint sa vitesse de rotation maximale avant de commencer le sciage. Attention au début de la coupe !

9.1 Réalisation de coupes

longitudinales (fig. 17) Ces coupes scient une pièce à usiner dans le sens de sa longueur. Un bord de la pièce à usiner est pressé contre la butée parallèle (7) alors que le côté plat est posé sur la table de sciage (1). Le capot de protection de la lame de scie (2) doit toujours être rabaissé sur la pièce à usiner. La position de travail pour une coupe longitudinale ne doit jamais être sur une ligne avec la ligne de coupe. Régler la butée parallèle (7) en fonction de la hauteur de la pièce à usiner et de la largeur désirée (cf. 8.3). Mettre la scie en circuit Mettre les mains, doigts serrés, à plat sur la pièce à usiner et pousser la pièce à usiner le long de la butée parallèle (7) contre la lame de scie (4). Guidage latéral avec la main gauche uniquement jusqu’à l’arrête de devant du capot de protection. Pousser la pièce à usiner toujours jusqu’à la fin du coin à refendre (5). Le rebut de la coupe reste sur la table de sciage (1) jusqu’à ce que la lame de scie (4) soit à nouveau en position de repos. Il faut empêcher les pièces à usiner de longueur importante de basculer à la fin de la coupe en prenant les mesures appropriées. (par ex. un support déroulant etc.)

9.1.2 Couper des pièces minces (fig. 18)

Les coupes longitudinales de pièces à usiner ayant une largeur inférieure à 120 mm doivent absolument être effectuées à l’aide d’un poussoir. Le poussoir fait partie de la livraison. Remplacer immédiatement tout poussoir usé ou abîmé.

Anl. TKS 250 03.05.2002 9:47 Uhr Seite 269.1.3. Couper des pièces très minces, pour L 30 mm (Fig. 19) Pour les coupes longitudinales de pièces à usiner très minces d’une largeur de 30 mm et moins, utiliser absolument un bois-poussoir. La surface de guidage basse de la butée parallèle doit alors être préférée. Le bois-poussoir ne fait pas partie de la livraison ! (disponible dans tous les magasins spécialisés courants). Remplacer à temps les bois-poussoirs usés.

9.1.4. Exécution de coupes couvertes (fig. 20)

Grâce au capot de protection de la lame de scie démontable et à la hauteur de coupe réglable en continu de 0 à 76 mm, il est possible d’effectuer des coupes couvertes et des tailles. Retirer le capot de protection de la lame de scie (2) (cf. 7.1.) Régler le coin à refendre (5) pour la coupe couverte (cf. 7.3.2.) Régler la profondeur de coupe souhaitée (8.2.) Monter la butée parallèle (7) à droite de la lame de scie et la régler sur la largeur nécessaire (8.3.) Pousser la pièce à usiner contre la lame de scie (4). Veiller ce faisant à ce que la pièce à usiner soit bien calée sur la table de sciage (1). Il faut sélectionner la série de coupes de manière que les barres découpées tombent du côté gauche de la lame de scie afin d’éviter que la butée ne se bloque contre la lame de la scie. (Risque de choc en arrière) Après avoir terminé la coupe, il faut remonter immédiatement le capot de protection de la lame de scie (2).

9.1.5. Coupes en biais (fig. 21)

Les coupes en biais sont principalement exécutées en utilisant la butée parallèle (7). Régler la lame de scie (4) sur la cote d’angle désirée. (cf. 8.5.) Régler la butée parallèle (7) en fonction de la largeur et de la hauteur de la pièce à usiner. Exécuter la coupe en fonction de la largeur de la pièce à usiner (cf. 9.1.2. et 9.1.3.) 9.2. Coupes transversales (fig. 22) Pousser la butée transversale (14) dans l’une des deux entailles (a) de la table de sciage (1) et la régler sur la cote désirée. (cf. 8.4.). Si la lame de scie (4) doit en plus être réglée en biais, il Utiliser, le cas échéant, le rail de butée (25). Presser fermement la pièce à usiner contre la butée transversale (14). Mettre la scie en circuit. Pousser la butée transversale (14) et la pièce à usiner en direction de la lame de scie pour réaliser la coupe. Attention : Fixez toujours bien la pièce à usiner guidée, ne tenez jamais la pièce à usiner sans fixation lorsqu’elle doit être découpée. Pousser toujours la butée transversale (14) vers l’avant jusqu’à ce que la pièce à usiner soit complètement découpée. Remettre la scie hors circuit. Ne retirer les copeaux de sciage qu’à partir du moment où la lame de scie est complètement arrêtée. 10.0. Maintenance Attention ! Retirer la fiche secteur. La poussière et les salissures doivent être régulièrement éliminés de la machine. Le nettoyage doit être fait de préférence avec une brosse fine ou un chiffon. N’utiliser aucun produit corrosif pour nettoyer les pièces en matières plastiques. 11.0. Commande de pièces détachées Il faut indiquer les données suivantes en cas de commande de pièces de rechange : le type de l’appareil le numéro d’article de l’appareil le numéro d’identification de l’appareil le numéro de la pièce de rechange nécessaire
