TKS 250 UV - Elektrisk såg EINHELL - Gratis bruksanvisning och manual

Produkttyp	Elektrisk cirkelsåg med bord
Märke	Einhell
Modell	TKS 250 UV
Strömförsörjning	230 V / 50 Hz
Effekt	1500 W
Tomgångshastighet	4000 varv/min
Sågklinga	∅ 250 x ∅30 x 3,2 mm, 36 tänder, hårdmetall
Bordets mått	625 x 463 mm
Maximal skärhöjd	76 mm vid 90°, 63 mm vid 45°
Höjdinställning	Kontinuerlig från 0 till 76 mm
Klingans lutning	Kontinuerlig från 0° till 45°
Anslutning för dammsugare	∅ 36 mm
Vikt (uppskattning)	Cirka 25 kg
Säkerhetsanordningar	Skyddskåpa, rivkniv, tryckstav, parallellanslag och tväranslag
Intermittent drift	S3 50% (5 min drift, 5 min stillestånd)
Ljudnivå	LpA 105 dB(A) vid belastning, LWA 114,6 dB(A)
Leveransinnehåll	Såg, HM-klinga, parallellanslag, tväranslag, tryckstav, nycklar
Underhåll	Regelbunden rengöring med borste, inga frätande medel
Garanti	12 månader

Vanliga frågor - TKS 250 UV EINHELL

Hur byter man sågklingan?

Koppla bort maskinen. Ta bort skyddskåpan, bordsskivan och rivkniven. Lås den yttre flänsen med pinnnyckeln, lossa sedan sexkantsskruven (vänstergänga) med gaffelnyckeln. Ta bort klingan, rengör flänsarna, montera den nya klingan med rätt rotationsriktning (tänderna framåt). Sätt tillbaka rivkniven, bordsskivan och skyddskåpan.

Hur ställer man in parallellanslaget?

För att ställa in skärbredden, skjut parallellanslaget i styrspåret på bordet. Använd skalan på bordet för att placera anslagets vänstra kant på önskat mått. Dra åt stjärnskruven för att låsa. För höjden kan du vända anslagsskenan genom att lossa på vingmuttrarna och skjuta den i det andra spåret.

Vilka säkerhetsåtgärder ska iakttas?

Använd alltid skyddsglasögon, hörselskydd och dammask. Bär inte lösa kläder. Använd tryckstaven för arbetsstycken som är mindre än 120 mm breda. Såga aldrig runt virke. Kontrollera att sågklingan är vass och utan sprickor. Koppla bort maskinen före justering eller underhåll.

Hur ställer man in skärvinkeln?

Lossa fästhandtaget. Vrid på handratten tills pilen visar önskad vinkel (0° till 45°). Använd en vinkel för att kontrollera noggrannheten. Justera vid behov stoppskruvarna med en sexkantnyckel. Dra åt handtaget ordentligt före sågning.

Vad gör jag om sågen inte startar?

Kontrollera att kontakten är ordentligt isatt och att kabeln inte är skadad. Se till att säkerhetsbrytaren (låsknappen) är intryckt. Om maskinen fortfarande inte startar, kontrollera säkringen i elnätet. Vid ihållande fel, kontakta kundtjänst.

Hur rengör man maskinen?

Koppla bort sågen. Använd en fin borste eller trasa för att ta bort damm och smuts. Använd inte frätande medel på plastdelar. Rengör regelbundet sprickor och dammsugningskanaler för att undvika ansamling av rester.

Kan jag använda HSS-klingor?

Nej, endast klingor av hårdmetall (HM) eller vulkaniserad fiber (CV) är tillåtna. Klingor av snabbstål (HSS) är förbjudna eftersom de kan gå sönder och orsaka allvarliga skador.

Hur ställer man in rivkniven?

Koppla bort maskinen. Ta bort skyddskåpan och bordsskivan. Lossa de två sexkantsskruvarna. För maximalt snitt, skjut rivkniven uppåt till cirka 10 cm ovanför bordet, med ett avstånd på 3-5 mm från klingan. För täckt snitt, sänk kniven till 2 mm under den övre tandspetsen. Dra åt skruvarna.

Hur använder man tväranslaget?

Sätt i tväranslaget i bordets spår. Lossa vingmuttern, vrid anslaget till önskad vinkel (visas av pilen) och dra åt. För att såga stora arbetsstycken kan du förlänga anslaget med parallellanslagets skena, se till att lämna ett mellanrum på cirka 2 cm från klingan.

Var beställer man reservdelar?

Kontakta Einhells kundtjänst och ange apparattyp, artikelnummer, identifikationsnummer och nummer på den reservdel som behövs. 12 månaders garanti täcker tillverkningsfel, men inte följdskador.

BRUKSANVISNING TKS 250 UV EINHELL

⑤Var god läs bruksanvisningen noggrant före montering och driftstart

⑤Var vänlig öppna sidorna 2-5

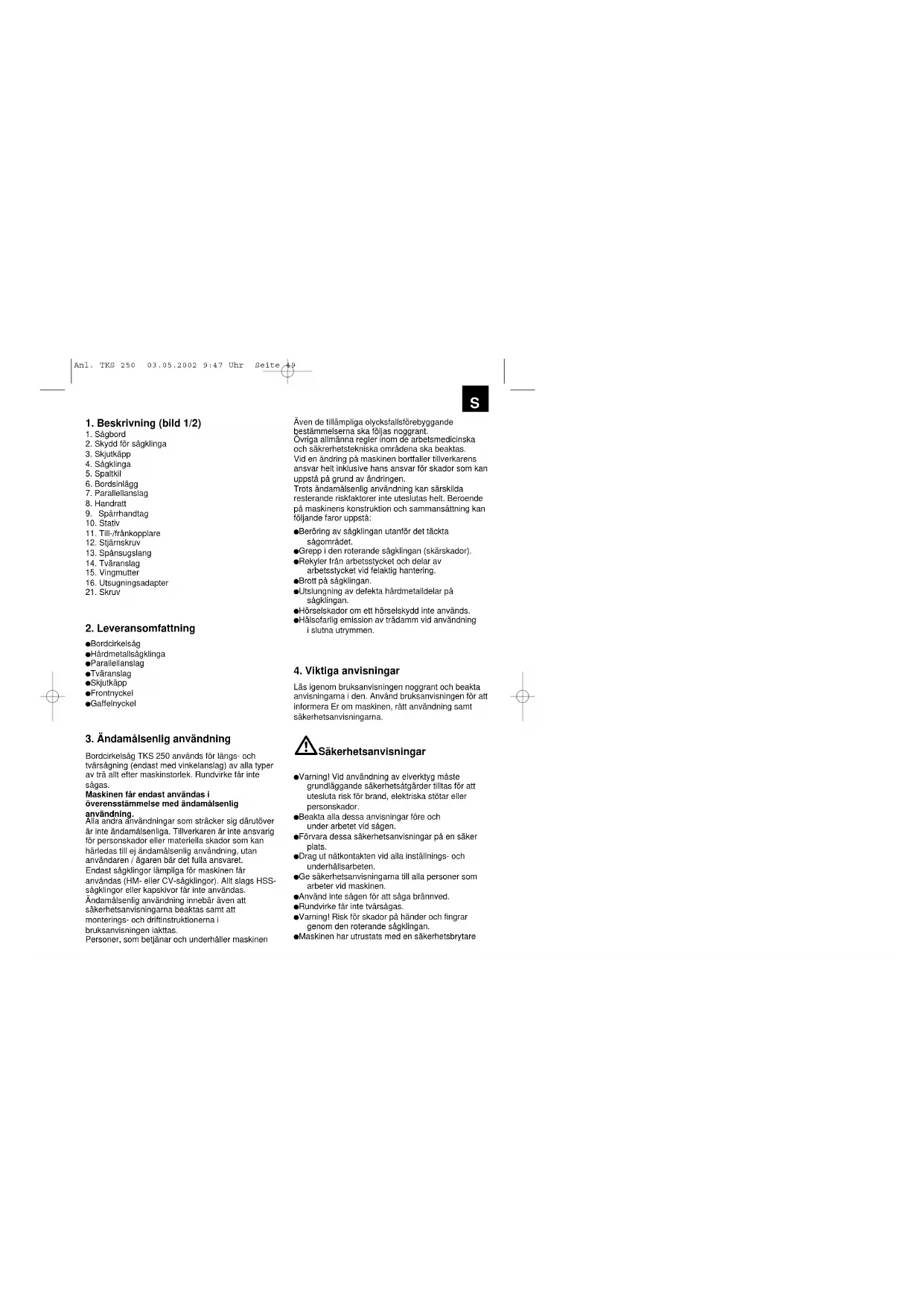

1. Beskrivning (bild 1/2)

1. Sågbord

2. Skydd för sågklinga

3. Skjutkäpp

4. Sågklinga

5. Spaltkil

6. Bordsinlägg

7. Parallellanslag

8. Handratt

9. Spärrhandtag

10. Stativ

11. Till-/frånkopplare

12. Stjärnskruv

13. Spånsugslang

14. Tväranslag

15. Vingmutter

16. Utsugningsadapter

17. Skruv

2. Leveransomfattning

●Bordcirkelsåg

●Hårdmetallsågklinga

●Parallellanslag

●Tvāranslag

●Skjutkäpp

●Frontnyckel

●Gaffelnyckel

Även de tillämpliga olycksfallsförebyggande bestämmelserna ska följas noggrant.

Ovriga allmänna regler inom de arbetsmedicinska och säkrerhetstekniska områdena ska beaktas.

Vid en ändring på maskinen bortfaller tillverkarens ansvar helt inklusive hans ansvar för skador som kan uppstå på grund av ändringen.

Trots ändamålsenlig användning kan särskilda resterande riskfaktorer inte uteslutas helt. Beroende på maskinens konstruktion och sammansättning kan följande faror uppstå:

- Beröring av sågklingan utanför det täckta sågområdet.

●Grepp i den roterande sågklingan (skärskador).

- Rekyler från arbetsstycket och delar av arbetsstycket vid felaktig hantering.

●Brott på sågklingan

- Utslungning av defekta hårdmetalldelar på sågklingan.

●Hörselskador om ett hörselskydd inte används.

- Hälsofarlig emission av trädamm vid användning i slutna utrymmen.

Läs igenom bruksanvisningen noggrant och beakta anvisningarna I den. Använd bruksanvisningen för att informera Er om maskinen, rätt användning samt säkerhetsanvisningarna.

3. Ändamålsenlig användning

Bordcirkelsåg TKS 250 används för längs- och tvärsågning (endast med vinkelanslag) av alla typer av trä allt efter maskinstorlek. Rundvirke får inte sågas.

Maskinen får endast användas i

överensstämmelse med ändamålsenlig

användning.

Alla andra användningar som sträcker sig därutöver är inte ändamålsenliga. Tillverkaren är inte ansvarig för personskador eller materiella skador som kan härledas till ej ändamålsenlig användning, utan användaren / ägaren bär det fulla ansvaret.

Endast sågklingor lämpliga för maskinen får användas (HM- eller CV-sågklingor). Allt slags HSS-sågklingor eller kapskivor får inte användas.

Ändamålsenlig användning Innebär även att säkerhetsanvisningarna beaktas samt att monterings- och driftinstruktionerna i bruksanvisningen iakttas.

Personer, som betjänar och underhåller maskinen

●Varning! Vid användning av elverktyg måste grundläggande säkerhetsåtgärder tilltas för att utesluta risk för brand, elektriska stötar eller personskador.

- Beakta alla dessa anvisningar före och under arbetet vid sågen.

- Förvara dessa säkerhetsanvisningar på en säker plats.

- Drag ut nätkontakten vid alla inställnings- och underhållsarbeten.

- Ge säkerhetsanvisningama till alla personer som arbeter vid maskinen.

●Använd inte sågen för att såga brännved.

●Rundvirke får inte tvärsågas.

●Varning! Risk för skador på händer och fingrar genom den roterande sågklingan.

●Maskinen har utrustats med en säkerhetsbrytare

S

- Kontrollera före ldrifttagandet om spänningen på maskinens typskylt överenstämmer med nätspänningen.

- Säkerställ, om en förlängningsledning måste användas, att den har ett tillräckligt tvärsnittet för sågens strömuttag. Minsta tvärsnitt 1 mm ^2 .

- Använd endast kabeltrumman i utrullat tillstånd.

●Bär inte sågen i nätkabeln.

- Kontrollera nätanslutningsledningen (9). Använd inte en defekt eller skadad anslutningsledning.

●Använd inte kabeln till att dra ut stickkontakten ur uttaget. Skydda kabeln mot värme, olja och vassa kanter.

- Utsätt inte sågen för regn och använd den inte i fuktig eller våt omgivning.

- Se till att belysningen är god.

- Såga inte i närheten av brännbara vätskor eller gaser.

●Bår lämpliga arbetskläder! En roterande sågklinga kan gripa tag i vida kläder eller smycken.

●Bär hárnät om du har långt här.

●Undvik onormala kroppsställningar.

- Betjäningspersonalen ska vara minst 18 år, ungdomar i utbildning minst 16 år, dock endast under uppsyn.

●Håll barnen borta från en maskin som är ansluten till elnätet.

●Låt inga andra personer, särskilt barn, beröra verktyget eller nätkabeln. Se till att dessa personer inte befinner sig vid arbetsplatsen

●Varken träavfall eller omliggande delar får ligga inom arbetsområdet.

●Distrahera inte personer som arbetar med maskinen.

- lakttag motorns och sågklingans rotationsriktning.

- Sågklingorna (4) får inte under några omständigheter bromsas genom tryck mot sidan när sågens drivning har fränkopplats.

- Montera endast väslipade sågklingor (4) utan sprickor och deformeringar.

●Använd inte cirkelsågklingor (4) av höglegerat specialstål (HSS-stål).

●Endast verktyg som uppfyller kraven i prEN 847-1:1996 får användas på maskinen.

- Byt omedelbart ut defekta sågklingor.

●Använd endast sågklingor som uppfyller specifikationerna i denna bruksanvisni

- Den rörliga skyddkåpan (2) får inte klämmas fast i öppet tillstånd.

●Maskinens säkerhetsanordningar (2, 5) får inte demonteras eller sättas ur funktion.

- Spaltkilen (5) är en viktig skyddsanordning som

arbetsstycket. Var uppmärksam på spaltkilens tjocklek. Spaltkilen får inte vara tunnare än sågklingan och inte tjockare än snittfogens bredd.

- Sågklingans täckhuv (2) ska sänkas ned över arbetsstycket under allt arbete.

- Vid längsskärning av smala arbetsstycken ska en skjutkäpp (3) användas (bredd under 120 mm).

- Vid tillsågning av smala trädelar måste parallellanslaget spännas fast på sågklingans högra slda.

- OBS! Ursågningar får inte göras med denna såg.

- Såga inte arbetsstycken som är för små för att säkert kunna hållas i handen.

- Arbetsställningen skall alltid vara på sidan av sågklingan.

- Belasta inte maskinen så mycket att den stoppas.

●Tryck alltid arbetsstycket fast mot arbetsplattan (1).

- Se till att sågklingans kuggkrans inte fattar tag i avsågade trästycken och slungar iväg dem.

- Tag inte bort lösa splitter, spån eller fastklämda trästycken när sågklingan roterar.

- Fränkoppla maskinen när störningar ska åtgårdas eller när fastklämda trästycken ska tas bort - Drag ur nätkontakten -.

- Byt ut bordsinläggen (6) när spaltkilen är demonterand - Drag ut nätkontakten -.

- Omställning, samt inställnings-, mätnings- och rengöringsarbeten får endast genomföras när motorn är fränkopplad. - Drag ut nätkontakten -.

- Kontrollera innan maskinen tillkopplas att nycklar och inställningsverktyg har taglts bort.

- Fränkoppla maskinen och drag ur nätkontakten innan arbetsplatsen lämnas.

●När reparationer och underhåll har avslutats måste alla skydds- och säkerhetsutrustningar omedelbart monteras på nytt.

- Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt måtten som anges i Tekniska data måste följas.

- De tillämpliga olycksfallsförebyggande bestämmelserna och övriga, allmänt erkända säkerhetstekniska regler måste beaktas.

●Beakta märkbladet från yrkesorganisationen (i Tyskland VBG 7).

●Anslut dammutsutningsutrustningen vld alla arbeten.

●Använd sågen endast med en lämplig utsugningsanordning eller en vanligt förekommande industridammsugare, för att undvilka skador från sågavfall som kastas ut från sågklingan.

"Angivna värden är emissionsvärden och behöver därmed inte vara säkra arbetsplatsvärden. Även om det finns en korrelation mellan emissions- och imissionsnivåer är det inte möjligt att därav tillförlitligt avleda om ytterligare försiktlighetsätgårder erfordras eller inte. Bland de faktorer som kan påverka imissionsnivån på arbetsplatsen ingår tillkopplingens längd, typen av arbetslokal, andra bullerkållor osv., t ex antalet maskiner och andra omkringliggande förlopp. Tillföritliga arbetsplatsvärden kan även variera från land till land. Denna information bör dock möjliggöra för användaren att bättre uppskatta farorna och riskerna.

5. Tekniska data

Växelströmsmotor 230 V 50 Hz

Effekt P 1500 W

Tomgångsvarvtal n0 4000 min ^-1

Hårdmetallsågklinga ∅ 250 x ∅ 30 x ∅ 3,2 mm

Antal tände 36

Bordsstorlek 625 x 463 mm

Sághöjd max. 76 mm / 90°

63 mm / 45°

Höjdinställning steglös 0 - 76 mm

Lutbart bord steglös 0° - 45°

Suganslutning ∅ 36 mm

- Den Intermittenta driften (S3) betyder att avkylningsperioder måste läggas in under drivtens gång. Uppehålet skall vara så pass länge att masklnen inte värms upp till en ottilåten hög temperatur, varvid motorn inte längre kan kylas ned till rumstemperatur under uppehålet. Belastnings- och uppehållstid tillsammans betecknas som arbetsid. Denna uppgår enligt normen till 10 min, dvs. vid inkoppling av S3 50 % år 5 min belastningstid och 5 min uppehållstid.

6. Före idrifttagandet

• Packa upp cirkelsågen och kontrollera om den har skadats i transporten.
• Före idrifttagandet måste alla täckningar och säkerhetsutrustningar vara monterade på rätt sätt.
  ●Sågklingan ska kunna löpa fritt.
• Se upp för externa partiklar som t ex spikar eller skruvar osv i bearbetat trä.
• Säkerställ, innan till-/fränkopplingsknappen manövreras, att sågklingan är rätt monterad och att de rörliga delarna inte kärvar.
• Säkerställ, innan maskinen ansluts, att uppgifterna på typskylten och nädata stämmer överens.

S

7. Montering

Obs! Dra alltid ut stickkontakten inför underhålls-, ombyggnads- och monteringsarbeten på cirkelsågen.

7.1 Montera / demontera skydd för sågklinga (bild 3)

- Lägg fram skyddet för sågklingan (2) och lossa på vingmuttem (15).

●Sätt skyddet (2) på spaltkniven (5) så att skruven (21) passar In I spaltkilens (5) skåra (a).

- Skjut skyddet (2) framåt och dra åt vingmuttern (15).

●Fäst spånsugslangen (13) vid utsugningsadapterm (16) på maskinens baksida och vid skyddets (2) utsugningsrör.

●Anslut en lämplig spånsug till utsugningsadaptems (16) utgång (b) (bild 2).

●Demontera i omvänd ordningsföljd. Obs!

Innan du kan såga måste skyddet för sågklingan (2) sänkas ned till virket.

7.2 Ställa in anslag för sågvinkel (bild 4)

- Ställ in sågklingan (4) på max. sågdjup (se 8.2) - Lossa på spärrhandtaget (9).

7.2.1 0°-anslag (bild 4/5)

●Vrid handratten (8) åt vänster tills pilen (17) står på 0°.

●Dra åt spärrhandtaget (9) lätt.

- Lägg in vinkeln (a) mellan sågbordet (1) och sågklingan (4).

- Om vinkeln inte är exakt 90° så kan anslagsskruven (18) justeras in med en inbussnyckel (b) tills vinkeln uppgår till exakt 90°.

- Eventuellt måste spärrhandtaget (9) lossas på nytt om sågklingan ska svängas ytterligare mot vänster.

7.2.2 45°-anslag (bild 4/6)

- Vrid handratten (8) åt höger tills pilen (17) står på 45°.

●Dra åt spärrhandtaget (9) lätt.

- Lägg in vinkeln (c) mellan sågbordet (1) och sågklingan (4).

- Om vinkeln inte är exakt 45° så kan denna

Obs! Innan du kan börja såga måste du fixera det valda vinkelläget med spärrhandtaget (9).

7.3 Ställa in spaltkniv (bild 3/7)

- Ställ in sågklingan (4) på max. sågdjup, för till 0° läge och spärra därefter.

●Demontera skyddet för sågklingan (se 7.1)

●Ta ut sågplattan (6) (se 7.4)

●Lossa på de båda inbuss-skruvama (20).

7.3.1 Ställa in för maximal sågning (bild 7/8)

- Skjut spaltkniven (5) uppåt tills avståndet mellan sågbordet (1) och spaltknivens (5) ovankant uppgår till ca 10 cm.

- Avståndet mellan sågklingan (4) och spaltkniven (5) måste vara 3-5 mm.

- Dra åt de båda inbuss-skruvarna (20) på nytt och montera sågplattan (6).

7.3.2 Ställa in för dold sågning (bild 7/8)

- Skjut spaltkniven (5) så långt nedåt tills dess spets ligger 2 mm under sågklingans översta tand.

- Även i detta fall måste avständet mellan spaltkniven (5) och sågklingan (4) uppgå till 3-5 mm (se bild 8).

- Dra åt de båda inbuss-skruvarna (20) på nytt och montera sågplattan (6). Obs! Elter dold sågning måste skyddskápan monteras fast på nytt.

- Om du låter spaltkniven vara kvar i det undre läget så måste du beakta att såghöjden därigenom förringas till ca 65 mm.

- Kontrollera spaltknivens inställning varje gång som sågklingan har bytts ut.

7.4 Byta ut sågplatta (bild 7a)

- Byt ut sågpattan om den är sliten eller defekt eftersom det annars finns risk för personskador.

●Demontera skyddet för sågklingan (2).

●Avlägsna 6 st. skruvar med försänkt huvud (34).

●Lyft upp den slitna sågplattan (6).

- Montera den nya sågplattan i omvänd ordningsföljd.

7.5 Byta sågklinga (bild 9)

●Ställ in sågklingan (4) på max. sågdjup.

●Demontera skyddet för sågklingan (2) (se 7.1).

●Avlägsna sågplattan (6) (7.4).

• Spärra ytterflänsen (28) med frontnyckeln (29) och skruva ut sexkantskruven med gaffelnyckeln (30) i sågklingans (4) rotationsriktning (Obs! Vänstergånga).
• Ställ in sågklingan (4) på minimalt sågdjup för att lättare kunna ta ut den.
  ●Ta av sågklingan (4) från innerflänsen och dra den uppåt.
  ●Rengör sågklingans fläns noggrant innan du monterar den nya sågklingan.
  ●Sätt in den nya sågklingan i omvänd ordningsföljd och dra därefter åt. Obsl Beakta rotationsriktningen, dvs. tändernas sågvinkel måste befinna sig i rotationsriktningen, dvs. framåt (se pil på skyddet för sågklingan).
• Återmontera spaltkniven (5) och skyddet för sågklingan (2) och ställ därefter in (se 7.3, 7.1).
  ●Funktionskontrollera skyddsanordningarna innan du använder sågen på nytt.

8.0 Betjäning

8.1 Strömbrytare (bild 10)

●Skjut låsknappen (a) uppåt.
●Fäll upp locket (b).
- Tryck in den gröna knappen „1“ (c) för att koppla in sågen.
●Tryck in den röda knappen „0“ (d) för att koppla ifrån sågen.
- För att garantera att sågen inte kopplas in av obehöriga personer, kan locket (b) stängas och låsas med ett hänglås (e) (barnsäkring).

8.2 Sågdjup (bild 4)

●Ställ in sågklingan (4) på önskat sågdjup med hjälp av veven (8).

Moturs: Medurs

större mindre

sågdjup sågdjup

8.3 Parallellanslag

8.3.1 Anslagshöjd (bild 11 - 14)

• Det medföljande parallellanslaget (7) har två styrningsytor med olika höjder.
  ●Beroende på virkets tjocklek måste anslagslisten (25) användas för tjockt material enl. bild 11, och för tunt material enl. bild 12.
• Innan anslagslisten (25) kan ställas på den lägre styrningshöjden måste de båda räffelskruvarna (26) lossas för att anslagslisten (25) ska kunna tas av från hållaren (24).

●Ta ut de båda räffelskruvarna (26) genom skåran (27) i anslagslisten (25) och sätt in i den andra skåran (31).
- Återmontera anslagslisten (25) på hållaren (24).
- Ställ om till den högre stymingsytan på samma sätt.

8.3.2 Sågbredd (bild 11)

●Använd parallellanslaget (7) när du sågar virke i längdriktningen.
-Parallellanslaget (7) kan monteras på en av sågbordets (1) båda sidor.
- Skjut in parallellanslaget (7) i sågbordets (1) styrskåra (22).
- Användning på vänster sida - Ställ in parallellanslaget (7) till önskat mått med hjälp av skalan (23) på sågbordet (1). - Ställ in hållarens (24) vänstra kant på önskat mått med hjälp av skalan (23). - Vrid på skruven med stjämformat handtag (12) åt höger för att fixera parallellanslaget (7) i detta läge (se bild 10).
●Gör inställningen på höger sida på samma sätt.

8.3.3 Ställa in anslagslängd (bild 11/15)

• För att undvika att virket kläms fast under sågningen kan anslagslisten (25) förskjutas i längdriktningen.
  ●Tumregel: Listens bakre ände vidrör en tänkt linje som börjar vid sågklingans mitt och går bakåt under 45° vinkel.
• Ställ in erforderlig sågbredd
• Lossa på räffelskruvarna (26) och skjut anslagslisten (25) så långt framåt tills den tänkta 45°-linjen berörs.
• Dra åt räffelskruvarna (26) på nytt.

8.4 Tväranslag (bild 16)

●Ta ut tväranslaget (14) ur hållaren och skjut in det i sågbordets (1) spår (a).
●Lossa på räffelskruven (32).
●Vrid på tvāranslaget (14) tills pilen (33) står på önskat vinkelmått.
●Dra åt räffelskruven (32) på nytt.
- Om större arbetsstycken ska sågas kan tväranslaget (14) förlängas med parallellanslagets (7) anslagslist (25) (bild 13).

Obs!

• Skjut inte anslagslisten (25) för långt mot sågklingan.
• Avståndet mellan anslagslisten (25) och sågklingan (4) ska uppgå till ca 2 cm.

8.5 Ställa in vinkel (bild 4)

●Lossa på spärrhandtaget (9).
●Vrid handratten (8) åt höger tills visaren (17) pekar på avsett vinkelmått på skalan (a).
●Dra därefter åt spärrhandtaget (9) ordentligt.

9.0 Drift

Obs!

• Efter varje ny inställning rekommenderar vi att en provsågning genomförs för att kontrollera att de inställda måtten stämmer.
  ●När du har kopplat in sågen måste du vänta tills sågen har nätt sitt maximala varvtal innan du kan börja såga.
  ●Var försiktig vid insågning!

9.1 Längssågning (bild 17)

Vid längssågning sågas arbetsstycket i sin längdriktning.
Tryck en av arbetsstyckets kanter mot parallellanslaget (7) medan den plana sidan ligger emot sågbordet (1).
Skyddet för sågklingan (2) måste alltid sänkas ned till arbetsstycket.
När du genomför längssågning får du aldrig stå i linje med sågningens längdriktning.
●Ställ in parallellanslaget (7) med hänsyn till arbetsstyckets höjd och önskade bredd (se 8.3).
●Koppla in sågen.
●Håll händerna (med hela handflatan) på arbetsstycket och skjut det längs med parallellanslaget (7) och vidare in i sågklingan (4).
●Styr sidan med vänster hand endast fram till skyddskåpans framkant
●Skjut alltid igenom arbetsstycket ända fram till spaltknivens (5) slut.
●Låt sågningsavfallet ligga kvar på sågbordet (1) tills sågklingan (4) har stannat.
- Säkra långa arbetsstycken mot att välta under sågningen (t.ex. med ett rullbart stativ).

9.1.2 Såga smala arbetsstycken (bild 18)

- Om arbetsstycken som är smalare än 120 mm ska längssågas måste en skjutkäpp tvunget användas. En skjutkäpp ingår i leveransen. Byt omedelbart ut skjutkäppen om den är sliten eller skadad.

9.1.3 Såga mycket smala arbetsstycken, för L 30 mm

• Om mycket smala arbetsstycken (smalare än 30 mm) ska längssågas måste en skjut-trädel tvunget användas.
• Vi rekommenderar att parallellanslagets lägre styrningsyta används.
• Skjut-trädelen ingår inte i leveransen! (Kan erhållas i en specialbutik) Byt ut slitna skjut-trädelar i tld.

9.1.4 Dold sågning (bild 20)

Tack vare det avtagbara skyddet för sågklingan och den steglösa inställningen av såghöjden (0 - 76 mm) kan dold sågning samt spårsågning utföras.
●Demontera skyddet för sågklingan (2) (se 7.1).
- Ställ in spaltkniven (5) för dold sågning (se 7.3.2).
●Ställ in önskat sågdjup (8.2).
●Montera parallellanslaget (7) till höger om sågklingan och ställ in på erforderlig bredd (8.3).
- Skjut in arbetsstycket i sågklingan (4). Se till att arbetsstycket ligger ordentligt på sågbordet (1).
- Såga i sådan följd att de avsågade listerna faller bort till vänster om sågklingan. På så sätt kan du förhindra att dessa klåms fast mellan anslaget och sågklingan, vilket annars kan förorsaka rekyler.
●När du har sågat färdigt måste skyddet för sågklingan (2) omedelbart återmonteras.

9.1.5 Snedsågning (bild 21)

Parallellanslaget (7) måste alltid användas vid snedsågning.
- Ställ in sågklingan (4) på önskat vinkelmått (se 8.5.).
- Ställ in parallellanslaget (7) med hänsyn till arbetsstyckets bredd och höjd.
- Utför sågningen på lämpligt sätt med hänsyn till arbetsstyckets bredd (se 9.1.2 och 9.1.3)

9.2 Tvärsågning (bild 22)

- Skjut in tväranslaget (14) i ett av de båda spåren (a) på sågbordet (1) och ställ in på önskat vinkelmätt (se 8.4.). Om sågklingan dessutom ska snedställas, måste du använda det spår som innebär att din hand eller tväranslaget inte kommer i kontakt med skyddet för sågklingan.

●Använd anslagslisten (25) vid behov.
●Tryck arbetsstycket mot tväranslaget (14).

•

Håll alltid fast arbetsstycket som ska sågas till istället för delen som ska sågas av.

- Skjut alltid tvåranslaget (14) ända fram till hela arbetsstycket har sågats igenom.

●Koppla ifrån sågen på nytt. Ta inte bort sågningsavfallet förrän sågklingan har stannat.

10.0 Underhåll

●Obs! Dra ut stickkontakten.

●Maskinen måste rengöras från damm och smuts i regelbundna intervaller. Använd helst en fin borste eller en tygtrasa.

- Använd inga aggressiva medel vid rengöring av plastdelarna.

11.0 Reservdelsbeställning

Ange följande uppgifter vid beställning av reservdelar:

●Maskintvp

●Maskinens artikelnummer

●Maskinens ID-nr

●Reservdelsnumret för reservdelen

●Fest avsugslangen (13) på avsugadapteren (16) på baksiden av maskinen og på avsugstussen till sacbladbeskyttelsen (2).

Vi lämnar 12 månaders garanti som gäller från inköpsdatum.

Garantin gäller för bristfällig fabrikation eller

material- och funktionsfel.

Erforderliga reservdelar samt arbetskostnader faktureras ej.

Vi ger ingen garanti för följdskador.

Din kontaktperson vid kundtjänst

N EINHELL-GARANTIDOKUMENT

Förbehåll för tekniska förändringar

Der tages förbehold för tekniske sandringer
