Tuotetyyppi	Pyörösaha (sähköpöytäpyörösaha)
Merkki	Einhell
Malli	TKS 250 UV
Virtalähde	230 V / 50 Hz
Teho	1500 W
Tyhjäkäyntinopeus	4000 r/min
Terän koko	∅ 250 x ∅30 x 3,2 mm, 36 hammasta, kovametalli
Pöydän mitat	625 x 463 mm
Max. leikkauskorkeus	76 mm 90°:ssa, 63 mm 45°:ssa
Korkeuden säätö	Jatkuva 0–76 mm
Terän kallistus	Jatkuva 0°–45°
Imuliitos	∅ 36 mm
Paino (arvio)	Noin 25 kg
Turvasuojat	Suojakupu, halkaisukiila, työnnin, yhdensuuntais- ja poikkileikkausohjain
Jaksoittainen käyttö	S3 50 % (5 min päällä, 5 min pois)
Melutaso	LpA 105 dB(A) kuormitettuna, LWA 114,6 dB(A)
Toimituksen sisältö	Saha, HM-terä, yhdensuuntaisohjain, poikkileikkausohjain, työnnin, avaimet
Huolto	Säännöllinen puhdistus harjalla, ei syövyttäviä aineita
Takuu	12 kuukautta

Usein kysytyt kysymykset - TKS 250 UV EINHELL

Kuinka vaihdan sahanterän?

Irrota laite verkkovirrasta. Poista suojakupu, pöytäinsertti ja halkaisukiila. Lukitse ulompi laippa hammasavaimella ja löysää sitten kuusiokoloruuvi (vasenkierteinen) haarukka-avaimella. Poista terä, puhdista laipat, asenna uusi terä pyörimissuunta huomioiden (hampaat eteenpäin). Asenna halkaisukiila, pöytäinsertti ja suojakupu takaisin.

Kuinka säädän yhdensuuntaisohjaimen?

Leikkausleveyden säätämiseksi työnnä yhdensuuntaisohjain pöydän ohjausuraan. Käytä pöydän asteikkoa sijoittaaksesi ohjaimen vasemman reunan haluttuun mittaan. Kiristä tähtiruuvi lukitaksesi. Korkeutta varten voit kääntää ohjainkiskoa löysäämällä ristipääruuvit ja liu'uttamalla sen toiseen uraan.

Mitä turvatoimia on noudatettava?

Käytä aina suojalaseja, kuulosuojaimia ja hengityssuojainta. Älä käytä väljiä vaatteita. Käytä työnnintä alle 120 mm leveille kappaleille. Älä koskaan sahaa pyöreää puuta. Tarkista, että terä on hyvin teroitettu ja halkeilematon. Irrota kone verkosta ennen säätöjä tai huoltoa.

Kuinka säädän leikkauskulman?

Löysää kiinnityskahva. Käännä käsipyörää, kunnes nuoli osoittaa haluttuun kulmaan (0°–45°). Tarkista tarkkuus kulmaviivaimella. Säädä tarvittaessa rajoitusruuveja kuusiokoloavaimella. Kiristä kahva tiukasti ennen sahausta.

Mitä teen, jos saha ei käynnisty?

Tarkista, että pistoke on kunnolla kiinni ja johto ehjä. Varmista, että turvakytkin (lukituspainike) on painettuna. Jos kone ei vieläkään käynnisty, tarkista sulake. Jos vika jatkuu, ota yhteyttä huoltopalveluun.

Kuinka puhdistan koneen?

Irrota saha verkkovirrasta. Käytä pehmeää harjaa tai liinaa pölyn ja lian poistamiseen. Älä käytä syövyttäviä aineita muoviosille. Puhdista säännöllisesti urat ja imukanavat jätteen kertymisen estämiseksi.

Voinko käyttää HSS-teriä?

Ei, vain kovametalli- (HM) tai vulkanoidut (CV) terät ovat sallittuja. Pikaterästerät (HSS) ovat kiellettyjä, koska ne voivat murtua ja aiheuttaa vakavia vammoja.

Kuinka säädän halkaisukiilan?

Irrota kone verkkovirrasta. Poista suojakupu ja pöytäinsertti. Löysää kaksi kuusiokoloruuvia. Maksimileikkauksessa työnnä kiila ylös noin 10 cm pöydän yläpuolelle, 3–5 mm etäisyydelle terästä. Peitetyssä leikkauksessa laske kiila 2 mm ylimmän hampaan kärjen alapuolelle. Kiristä ruuvit.

Kuinka käytän poikkileikkausohjainta?

Aseta poikkileikkausohjain pöydän uraan. Löysää ristipääruuvi, käännä ohjain haluttuun kulmaan (nuolen osoittamana) ja kiristä. Leikataksesi suuria kappaleita voit pidentää ohjainta käyttämällä yhdensuuntaisohjaimen kiskoa, varmistaen noin 2 cm etäisyys terästä.

Mistä tilaan varaosia?

Ota yhteyttä Einhellin huoltopalveluun ilmoittamalla laitteen tyyppi, tuotenumero, tunnistenumero ja tarvittavan varaosan numero. 12 kuukauden takuu kattaa valmistusvirheet, mutta ei välillisiä vahinkoja.

KÄYTTÖOHJE TKS 250 UV EINHELL

Pyydämme Teitä lukemaan käyttöohjeen tarkkaavaisesti ennen asennusta ja käyttöönottoa

Käännä sivut 2-5 auki

©Fold ut 2-5

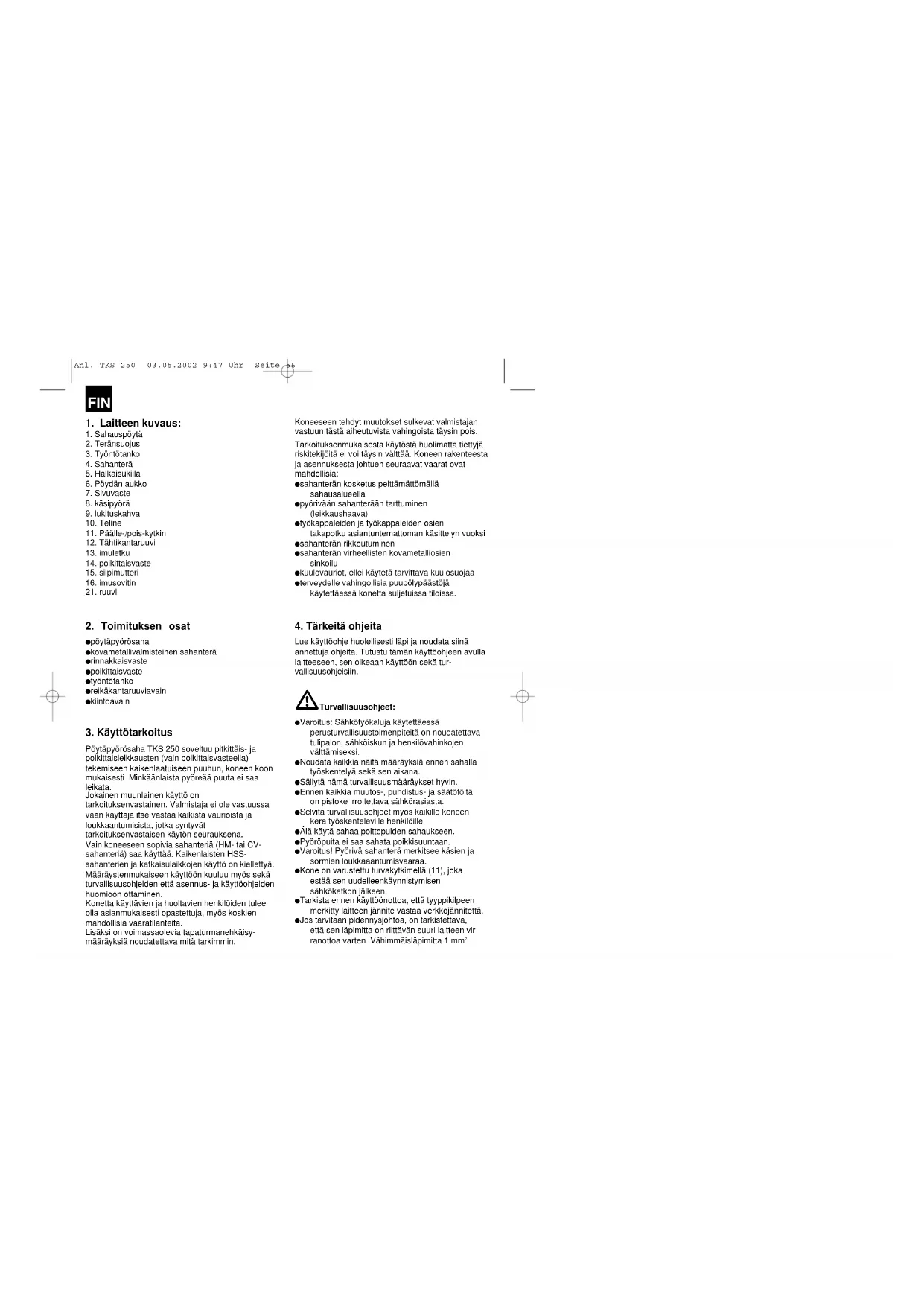

1. Sahauspöytä
2. Teränsuojus
3. Työntötanko
4. Sahanterā
5. Halkaisukiila
6. Pöydän aukko
7. Sivuvaste
8. käsipyörä
9. lukituskahva
10. Teline
11. Päälle-/pois-kytkin
12. Tāhtikantaruuvi
13. imuletku
14. poikittaisvaste
15. slipmutterl
16. Imusovitin
17. ruuvi

2. Toimituksen osat

●pöytäpyörösaha
●kovametallivalmisteinen sahanterä
●rinnakkaisvaste
•poikittaisvaste
●työntötanko
●reikäkantaruuvlavain
- kiintoavain

3. Käyttötarkoitus

Pöytäpyörösaha TKS 250 soveltuu pitkittäis- ja polikittaisleikkausten (vain polikittalsvasteella) tekemiseen kalkenlaatulseen puuhun, koneen koon mukaisesti. Minkäänlaista pyöreää puuta ei saa lelkata.

Jokainen muunlainen käyttö on tarkoituksenvastainen. Valmistaja ei ole vastuussa vaan käyttäjä itse vastaa kaikista vaurioista ja loukkaantumisista, iolka synlvyät

tarkoituksenvastaisen käytön seurauksena. Vain koneeseen sopivia sahanteriä (HM- tai CV-sahanteriä) saa käyttää. Kaikenlaisten HSS-sahanterien ja katkaisulaikkojen käyttö on kiellettyä. Määräystenmukaiseen käyttöön kuuluu myös sekä turvallisuusohjeiden että asennus- ja käyttöohjelden huomicon ottaminen.

Konetta käyttävien ja huoltavien henkilöiden tulee olla asianmukaisesti opastettuja, myös koskien mahdollisia vaaratilanteita.

Lisäksi on volmassaolevla tapaturmanehkälsymääräyksiä noudatettava mitä tarkimmin.

Koneeseen tehdyt muutokset sulkevat valmistajan vastuun tästä aiheutuvista vahingoista täysin pois.

Tarkoituksenmukaisesta käytöstä huolimatta tiettyjä riskitekljõltä el vol täysln välttää. Koneen rakenteesta ja asennuksesta johtuen seuraavat vaarat ovat mahdollisia:

●sahanterän kosketus peittämättömällä sahausalueella
●pyörivään sahanterään tarttuminen (leikkaushaava)
-työkappaleiden ja työkappaleiden osien takapotku asiantuntemattoman käsittelyn vuoksi
●sahanterän rikkoutuminen
●sahanterän virheellisten kovametalliosien sinkoilu
-kuulovauriot, ellei käytetä tarvittava kuulosuojaa
-terveydelle vahingollisia puupölypäästöjä käytettäessä konetta suljetuissa tiloissa

4. Tärkeitä ohjeita

Lue käyttöohje huolellisesti läpi ja noudata siinä annettuja ohjeita. Tutustu tämän käyttöohjeen avulla laitteeseen, sen oikeaan käyttöön sekä turvallisuusohjeisiin.

Turvallisuusohjeet:

●Varoitus: Sähkötyökaluja käytettäessä perusturvallisuustoimenpiteitä on noudatettava tulipalon, sähköiskun ja henkilövahinkojen välttämiseksi.
●Noudata kaikkia näitä määräyksiä ennen sahalla työskentelyä sekä sen aikana.
- Sällytä nämä turvallisuusmääräykset hyvin.
- Ennen kaikkia muutos-, puhdistus- ja säätötöitä on pistoke irroitettava sähkörasiasta.
- Selvitä turvallisuusohjeet myös kaikille koneen kera työskenteleville henkilõille.
-Älä käytä sahaa polttopuiden sahaukseen.
●Pyöröpuita ei saa sahata poikkisuuntaan.
●Varoitus! Pyörivä sahanterä merkitsee käsien ja sormien loukkaaantumisvaaraa.
●Kone on varustettu turvakytkimellä (11), joka estää sen uudelleenkäynnistymisen sähkökatkon jälkeen.
●Tarkista ennen käyttöönottoa, että tyypplkilpeen merkitty laitteen lännite vastaa verkkolännitettä.
- Jos tarvitaan pidennysjohtoa, on tarkistettava, että sen läpimitta on riittävän suuri laitleen vir ranottoa varten. Vähimmäisläpimitta 1 mm ^2 .

FIN

●Sahaa el saa kantaa johdosta.

●Tarkasta verkkoliitäntäjohto (9). Alä käytä vir heellistä tai vahingoittunutta liitäntäjohtoa.

-Älä vedä johdosta, kun irroital pistokkeen verkkopistorasiasta. Suojaa johtoa kuumuudelta, öljyltä ja teräviltä reunoilta.

●Sahaa ei saa jättää alttiiksi sateelle eikä sitä tule käyttää kosteassa tai märässä ympäristössä.

●Huolehdi hyvästä valaistuksesta.

- Ei saa käyttää helposti syttyvien nesteiden tai kaasujen läheisyydessä.

●Kāytā sopivia työvaatteita! Väljät vaatteet tai korut volvat tarttua pyörlvään sahanterään.

●Käytä hiusverkkoa, jos hiuksesi ovat pitkät. Vältä luonnottomia asentoja.

●Käyttäjän tulee olla vähintäin 18-vuotias, koulu tettavat vähintäin 16-vuotiaïta ja aina valvonnan alaisia.

- Pidä lapset poissa verkkoonliitetyn laitteen lählstöltä.

- Älä anna muiden henkilöiden, erityisesti lasten, pääslä käsiksi työkaluun tai verkkoliitäntäjohtoon. Pidä heidät poissa työalueelta.

- Pidä työalue puhtaana puujätteistä ja työkalun osista.

●Koneen kanssa työskenteleviä henkilõitä ei saa häiritä.

●Huomioi moottorin ja sahanterän pyörimäsuunta.

●Sahanterlä (4) el missään tapauksessa saa jar ruttaa painamalla niitä sivuittain moottorin pysävtyksen jälkeen.

●Käytä vain hyvin teroltettuja, ehjlä ja muotonsa säilyttäneitä sahanterlä (4).

- Ei saa käyttää runsasseosteisesta pikaleikkaus teräksestä (HSS-teräksestä) valmistettuja pyö rösahanterlä (4).

●Koneessa saa käyttää vain standardin prEN 847-1:1996 mukaisia tyōkaluja.

●Virheelliset sahanterät (4) on vaihdettava heti uusiin.

- Ei saa käyttää sahanteriä, jotka eivät vastaa tässä käyttöohjeessa annettuja tunnuskoodeja.

- Liikkuvaa suojusta (2) ei saa kiliata paikalleen avatussa asennossa.

●Koneen turvalaitteita (2, 5) ei saa ottaa pois tai estää niitten käyttöä.

●Halkaisukilla (5) on tärkeä suojalalte, joka ohjaa työkappaletta ja estää leikkauksen sulkeutumisen sahanterän takana sekä työkappaleen takaisintyöntymisen. Tarkasta halkaisukillan paksuus. Kiila ei saa olla ohuempi kuin sahanterän runko eikä paksumpi kuin sen haritus.

- Teränsuojus (2) on laskettava joka työn ajaksi työkappaleen päälle.

- Käytä kapeiden puukappaleiden pitkittäisleik kaukseen välttämättä aina työntötankoa (3) (leveys alle 120 mm).

●Kapeita puukappaleita sahattaessa on sahanterän oikealla puolen oleva suuntaisvaste kiristettävä.

●Huomlo: Tällä sahalla ei saa tehdä aukkoleikkauksia.

-Älä leikkaa työkappaleita, jotka ovat liian pieniä tukevasti kädessä pidettäväksi.

- Työasema alna sahanterän slvulla.

- Konetta ei saa kuomittaa nilin raskaasti, että se pysähtyy.

●Paina työkappaletta aina lujasti pöytälevyä (1) vasten.

●Huolehdi siitä, että leikatut puupalat eivät joudu sahan hammaskehrään ja sinkoudu pois.

-Älä koskaan polsta puuslruja, lastuja tai klinni jääneitä puunpalasia sahanterän pyöriessä

- Häiriöiden poistoa tai kiinnijääneiden puupalojen poisottoa varten kone sammutetaan ja pistoke irroitetaan verkosta.

- Jos pöydän sahausaukko on repeillyt, on pöytälevy uusittava. - Irroita pistoke -

- Suorita varustelu- sekä säätö-, mittaus- ja puhdistustyöt vain sammutettuasi koneen. - Irrolta pistoke -

- Katso ennen käynnistystä, että avaimet ja työka lut on poistettu.

●Kun lähdet työkohteesta, sammuta kone ja irroita verkkopistoke.

- Sähköasennukset, korjaukset ja huoltotyöt saa suorittaa vain alan ammattimies.

- Valmistajan turvallisuus-, työ- ja huolto-ohjelta sekä teknisissä tiedoissa ilmoitettuja mittoja on noudatettava.

●Noudata myös asiaankuuluvia tapaturmanestomääräyksiä sekä muita yleisesti hyväksyttyjä turvallisuusohjeita.

●Tarkista, että ammattikunnan vastaavia mää räyksiä (VBG 7) noudatetaan.

- Liitä joka työssä pölynimulaitteisto päälle.

●Käytä sahaa vain tarkoitukseen sopivan imulaitteiston tai markkinoilla olevan teollisuusimulaitteen kera välttyäksesi polissinkoavien sahausjättelden alheuttamilta loukkaantumisilta.

Käytä kuulosuojuksia

Käytä pölysuodatinta

5. Tekniset tiedot

Vaihtovirtamoottori 230V 50Hz

Teho P 1500 W

Tyhjäkäyntikierrosluku no 4000 min

Kovametallivalmisteinen

sahanterä ∅ 250 x ∅30 x ∅ 3,2 mm

Sahanhammasmäärä 36

Pōydān koko 625 x 463 mm

Leikkuukorkeus maksimi 76 mm / 90°

63 mm / 45°

Korkeuden säätö portaaton 0-76 mm

Pöytä kallistettava portaaton 0° - 45°

Imuliittymä ∅ 36 mm

Melunpäästöarvot

Käyttö Tyhjäkäynti

Äänen painetaso LPA 105,0 dB(A) 93,0 dB(A)

Äänen tehotaso LWA 114,6 dB(A) 102,6 dB(A)

„Annetut arvot ovat päästöarvoja eivätkä siksi aina samalla esitä varmoja työpaikka-arvoja. Vaikka päästö- ja ottotasojen välillä on yhteys, ei tästä volda varmuudella johtaa, ovatko lisävarotoimet tarpeen vaiko eivät. Kulloinkin työpaikalla valitsevaan melunottotasoon valkuttavia teklijötä ovat valkuutksen kesto, työtilan ominalsuudet, muut melunlähteet jne, kuten esim. koneiden ja muiden lähistöllä suoritettavien töiden lukumäärä. Luotettavat työpaikka-arvot voivat samoin valhdella maasta toiseen. Tämän informaation tarkoitus on antaa käyttäjälle mahdollisuus arvioida vaarannusaste ja riskit tarkemmin."

- Taukokäyttö (S3) merkitsee sitä, että käytön aikana on pidettävä jäähdytystaukoja. Taukojen kestoalka on valittu nilin, että kone ei pääse kuumenemaan liikaa, mutta moottori ei myöskään jäähdy huoneenlämpöon asti. Kuormitus- ja taukoaikojen kokonaissummaa nimitetään käyttöajaksi. Tämä kostää yloensä 10 minuuttia, ts. koneen käydessä S3 50%-käytöliä tästä on 5 minuuttia kuormitusaikaa ja 5 minuuttia taukoaikaa.

6. Ennen käyttöönottoa

●Pöytäpyörösaha puretaan pakkauksesta ja tarkistetaan mahdollisten kuljetusvahinkojen varalta.
- Ennen käyttöönottoa on kalkki suojukset ja turvalaltteet asennettava määräysten mukaisesti.
●Sahanterän on voitava pyöriä vapaasti.
- Jos puuta on jo työstetty, varo vieraita osia kuten esim. nauloja ja ruuveja.
- Ennen käynnistyskytkimen toimentamista täytyy tarkistaa, että sahanterä on asennettu oikein ja kaikki liikkuvat osat kulkevat helposti.
●Tarkista ennen koneen liittämistä verkkoon, että tyyppikilven tiedot vastaavat käytettyä verkkojännitettä.

7. Asennus

Huomio! Ennen pyörösahan kaikkia huolto-, muutos- ja asennustöitä vahvavirtapistoke on vedettävä ulos pistorasiasta.

7.1 Sahanteränsuojuksen asennus / purkaminen (kuva 3)

●Sahanteränsuojus (2) otetaan käteen ja siipimutteri (15) irrotetaan.

●Sahanteränsuojus (2) asetetaan halkaisukiilalle (5) siten, että ruuvi (21) sopii halkaisukiilan (5) uurteeseen (a).

●Sahanteränsuojusta (2) työnnetään eteenpäin ja sllplmutterla (15) kirstetään.

- Imuletku (13) klinnitetään laitteen takasivulla sijaitsevaan imusovittimeen (16) ja sahanteränsuojuksen (2) imuliitäntään.

- Imusovittimen (16) loppuosaan (b) on liitettävä sopiva imulaite. (kuva 2)

●Purkaminen tapahtuu päinvastaisessa järjestyksessä.

Huomlo! Ennenkuin aloitatte sahaamisen sahanteränsuojusta (2) on laskettava sahatavaran ylle.

7.2. Leikkuukulman vasteen säätö (kuva 4)

●Huomio! Vahvavirtapistoke on vedettävä ulos pistorasiasta.

●Sahanterä (4) säädetään maks. lelkkuusyyvyydelle. (kts. 8.2)

●Lukituskahva (9) Irrotetaan.

7.2.1. 0°-vaste (kuva 4/5)

●Kāsipyōrāā (8) liikutetaan vasemmalle kunnes nuoli (17) nāyttāā 0°.

- Lukituskahvaa (9) kiristetään kevyesti. - Kulma (a) asetetaan sahauspöydän (1) ja sahanterän (4) väliin.

●Mikäll kulma ei ole tarkalleen 90° on kuusiokoloavainta (b) käyttämällä mahdollista siirtää vasteruuvia (18), kunnes kulma on tarkalleen 90°.

- Mahdollisesti lukituskahvaa (9) voldaan Irrottaa uudestaan, jotta sahanterää pystytään kallistamaan vielä vähän vasemmalle.

7.2.2. 45°-vaste (kuva 4/6)

●Kāsipyōrāā (8) liikutetaan oikealle kunnes nuoli

●Kulma (C) asetetaan sahauspöydän (1) ja sahanterän (4) väliin.

●Mikäli kulma ei ole tarkalleen 45° tätä voi vasteruuvin (19) avulla tarkistaa jälkeenpäin (kts. vastaavasti 7.2.1.)

Huomio! Ennen sahaamista valittu kulma-asento on aina varmistettava kiristämällä lukituskahvaa (9).

7.3. Halkaisukiilan säätö (kuvat 3 / 7)

●Huomio! Vahvavirtapistoke on vedettävä ulos pistorasiasta.

●Sahanterä (4) säädetään maks. leikkuusyyvyydelle, asetetaan 0°-asentoon ja lukitaan.

●Sahanteränsuojus puretaan (kts. 7.1.).

●Pöydän aukko (6) nostetaan ulos (kts. 7.4.).

●Kummatkin kuuslokoloruivlt (20) Irrotetaan.

7.3.1. Maksimaalisten leikkuiden säätö (kuvat 7 / 8)

●Halkaisukillaa (5) työnnetään ylöspäin, kunnes sahauspöydän (1) ja halkaisukiilan (5) yläreunan välinen etäisyys on n. 10 cm.

●Sahanterän (4) ja halkaisukilian (5) etäisyyden on oltava 3-5 mm.

●Kummatkin kuusiokoloruuvit (20) kiristetään uudestaan ja põydän aukko (6) asennetaan paikoilleen.

7.3.2. Kohdakkaislelikkuiden säätö (kuvat 7 / 8)

●Halkaisukillaa (5) työnnetään niln paljon alaspäin, kunnes halkaisukiilan kärki on 2 mm ylimmän sahanteränhampaan alapuolella.

●Halkaisukiilan (5) ja sahanterän (4) etäisyyden on taas oltava 3-5 mm (kts. kuva 8).

●Kummatkin kuusiokoloruuvit (20) kiristetään uudestaan ja pöydän aukko (6) asennetaan paikoilleen. Huomio! Kohdakkaisleikkuun suorittamisen jälkeen suojuskupu on taas asennettava paikoilleen.

- Mikäli jätätte halkaisukiilan alempaan asentoon, on otettava huomioon, että leikkuukorkeus supistuu n. 65 millimetriin.

●Halkaisukiilan asentoa on tarkistettava jokaisen sahanteränvaihdon jälkeen.

7.4 Pöydän aukon vaihto (kuva 7a)

●Kulumisen tai vahingoittumisen seurauksena pöydän aukkoa on vaihdettava uuteen, muuten

FIN

●Kulunut pöydän aukko (6) nostetaan ylös.

- Uuden pöydän aukon asennus tapahtuu päinvastaisessa järjestyksessä.

7.5. Sahanterän vaihto (kuva 9)

●Huomlo! Vahvavirtaplstoke on vedettävä ulos pistorasiasta.
●Sahanterä (4) säädetään maksimileikkuusyyvyydelle.
●Sahanteränsuojus (2) otetaan pois (kts. 7.1.).
●Pōydān aukko (6) nostetaan ulos (kts. 7.4). ●Halkaisukiila (5) otetaan pols (kts. 7.3.).
- Ulkolaippa (28) kiinnitetään reikäkantaruuviavaimella (29) ja kuusioruuvi nostetaan ulos kintoavalmella (30) sahanterän (4) liikkeen suuntaan (huomio: vasenkierre).
●Sahanterä (4) säädelään minimllelkkuusyyvyydelle, jotta sen polstaminen helpottuisi.
●Sahanterä (4) otetaan pois sisälaipasta ja vedetään ylös.
●Sahanteränlaippaa on puhdistettava perusteellisesti ennen uuden sahanterän asentamista.
- Uusi sahanterä asennetaan paikoilleen päinvastaisessa järjestyksessä ja kiristetään. Huomio! Ottakaa huomioon liikkeen suunta, hampaiden leikkuuviisten en näytettävä liikkeen suuntaan, eli eteenpäin (kts). sahanteränsuojuksen nuolta).
●Halkaisukiilla (5) sekä sahanteränsuojus (2) asennetaan taas ja säädetään (kts. 7.3., 7.1.).
- Ennenkuin taas otatie sahan työkäyttöön, suojalalttelden toimluutta on tarkistettava.

8.0 Käyttö

8.1. Kytkin päälle / pois päältä (kuva 10)

●Lukitusnuppi (a) työnnetään ylös.
●Kansi (b) nostetaan
●Vihreätä näppäintä „1“ (C) painamalla saha voidaan kytkeä päälle.
●Saha kytketään taas pois päältä painamalla punaista näppäintä „0“ (d).
●Jotta sahaa ei voi kytkeä päälle luvattomasti, voidaan kantta (b) sulkea ja turvata rilppulukon (e) avulla. (turvatolmenpide lapsla varten)

8.2. Leikkuusyvyys (kuva 4)

●Kāsikampia (8) pyörittämällä sahanterä (4) on

8.3. Rinnakkaisvaste

8.3.1 Vasteen korkeus (kuvat 11-14)

●Toimitukseen kuuluvaan rinnakkaisvasteeseen (7) kuuluu kaksi eri korkuista ohjauspintaa.
● Sahattavien materiaalien paksuudesta riippuen on käytettävä vastekiskoa (25) kuvan 11 mukaan paksua materiaalia varten ja kuvan 12 mukaan ohutta materiaalia varten.
●Vastekiskon (25) siirtoa varten alemmalle ohjauspinnalle molemmat pyällety ruuvit (26) on irrotettava, jotta vastekiskoa (25) voi irrottaa pldlkkeestä (24).
●Kummatkin pyälletyt ruuvit (26) on otettava ulos vastlekiskossa (25) olevan raon (27) kautta ja taas sijoitettava toiseen rakoon (31).
●Vasteklsko (25) asennetaan taas pidikkeeseen (24).
- Siirto korkealle ohjauspinnalle on suoritettava vastaavastl.

8.3.2. Leikkuuleveys (kuva 11)

●Puuosien pitkittäisleikkaukseen on käytettävä rinnakkaisvastetta (7).
●Rinnakkaisvasteen (7) voi asentaa sahauspöydän (1) kummallekin puolelle.
●Rinnakkaisvaste (7) on työnnettävä ulkopuolelta sahauspöydän (1) ohjausrakoon (22).
●Käyttö vasemmalla puolella - Sahauspöydän (1) astelkon (23) avulla volite asettaa rinnakkaisvasteen (7) tolvomanne mitan mukaisesti. - Pidikkeen (24) vasen reuna on astelkolla (23) asetettava tolvomanne mitan kohdalle. - Tähtikantaruuvia (12) oikeaan suuntaan kiertämällä rinnakkaisvaste (7) lukkiutuu tähän kohtaan.
- Oikeanpuoleista käyttöä varten asentaminen suoritelaan vastaavasti.

8.3.3. Vasteen pituuden asettaminen (kuvat 11/15)

●Jotta leikkuutavara ei joutuisi puristukseen,
vastekiskoa (25) voi liikuttaa pituussuuntaan.
●Nyrkkisääntö: Vasteen takapääte kohtaa ajatellun viivan, joka alkaa noin sahanterän keskeltä ja kulkee alle 45° taaksepäln.
- Asetatte tarvittavan leikkuuleveyden - Pyälletyt ruuvit (26) irrotetaan ja vastekiskoa (25) siirretään niin paljon eteenpäin, kunnes aljateltua 45° vilvaa kosketetaan. - Pyälletyt ruuvit (26) kiristetään taas.

8.4 Poikittaisvaste (kuva 16)

- Poikittaisvaste (14) otetaan pidikkeestä ja työnnetään sahauspöydän (1) uurteeseen (a).

- Pyälletty ruuvi (32) irrotetaan. - Poikittaisvastetta (14) kierretään, kunnes nuoli (33) näyttää toivottua kulmamittaa.

●Pyällettyä ruuvia (32) kiristetään taas.

●Suurempia työkappaleosia sahattaessa poikittaisvastetta (14) voi pidentää rinnakkaisvasteen (7) vastekiskolla (25) (kuva 13).

Huomio!!

●Vastekiskoa (25) ei saa työntää liian pitkälle sahanterän suuntaan.

●Vastekiskon (25) ja sahanterän (4) etälsyyden tulisi olla noin 2 cm.

8.5 Kulmamitan asettaminen (kuva 4)

●Lukituskahva (9) irrotetaan.

- Käsipyörää (8) työnnetään oikealle, kunnes osoitin (17) näyttää loivottua kulmamittaa asteikolla (a).

●Lukituskahvaa (9) kiristetään hyvin.

9.0 Käyttö

Huomio!!

●Jokalsen uuden asettamisen jälkeen suosittelemme koeleikkuuta, jotta voitte tarkistaa etlä aseletut mitat pitävät paikkansa.

●Käynnistettyänne sahan Teidän on ensin odotettava, että sahanterä on saavuttanut maksimikierrosluvun ennenkuin suoritatte leikkuun.

- Olkaa varuillanne sisäänleikkuun yhteydessäl

9.1. Pitkittäissahausten suorittaminen (kuva 17)

Tyōkappale sahataanlāpi pitkittäissuuntaan.

Työkappaleen reunaa painetaan rinnakkaisvastetta (7) vastaan, litteä sivu sahauspöytää (1) vasten.

Sahanteränsuojus (2) on aina laskettava työkappaleeseen asti.

Tyōasento pitkittäissahauksessa ei koskaan saa olla sahauksen kulun suuntainen.

●Rinnakkaisvaste (7) asetetaan työkappaleen korkeuden ja toivotun leveyden mukaan. (kts. 8.3.)

●Saha käynnistetään.

●Kādet asetetaan tasaisesti sormet kiinni

- Slvuuttalnen ohjaus vasemmalla kädellä vain suojuskuvun etureunalle asti.

- Työkappaletta työnnetään läpi aina

halkaisukiilan (5) loppupäätyyn asti.

●Sahausjäte jää sahauspöydälle (1) kunnes sahanterä (4) taas on vapaassa asennossa.

- Pitkät työkappaleet on turvattava kallistumista vastaan sahauksen loppuvaiheessa (esim. puolaltapurkamisteline jne.).

9.1.2. Kapeiden työkappaleiden sahaaminen (kuva 18)

-Alle 120 mm leveiden työkappaleiden pitkittälssahaukset on ehdottomastl suorltettava työntötangon avulla.

Työntötanko kuuluu toimitukseen. Kulunut tai vaurioitunut työntötanko on pikaisesti valhdettava.

9.1.3. Erittäin kapeiden työkappaleiden sahaaminen, pituudelle 30 mm

- Erittäin kapeiden työkappaleiden (enintään 30 mm leveät) pitkittäissahaukset on ehdottomasti suoritettava työntöpuun avulla.

●Rinnakkaisvasteen alempaa ohjauspintaa suositellaan siihen käyttöön.

-yöntöpuu ei kuulu toimitukseen! (Voi ostaa hyvästä alan erikoisliikkeestä.) Kulunut työntöpuu on ajoissa vaihdettava uuteen.

9.1.4. Kohdakkaisleikkuiden suorittaminen (kuva 20)

Poistettavan sahanteränsuojuksen ja portaattomasti säädettävän sahauskorkeuden 0-76 mm ansiosta kohdakkais- ja uurreleikkuut ovat mahdollisia. ●Sahanteränsuojus (2) otetaan pols (kts. 7.1.).

●Halkaisukiila (5) säädetään kohdakkaisleikkuuta varten (kts. 7.3.2.).

●Toivottu leikkuusyvyys säädetään (8.2.).

●Rinnakkaisvaste (7) asennetaan sahanterän (4) oikealle puolelle ja säädetään tarvittavalle leveydelle (8.3.).

- Työkappale työnnetään sahanterään (4). Kiinnittäkää huomiota siihen, että työkappale on tukevasti sahauspöydällä (1).

●Sahausjärjestys on valittava siten, että sahatut listat putoavat pyörösahanterän vasemmalle puolelle vasteen ja sahanterän välisen puristuksen välttämiseksi (takaiskuvaara).

●Sahauksen jälkeen sahanteränsuojus (2) on pikaisesti taas asennettava paikoilleen.

FIN

9.1.5. Vinon poikkisahauksen suorittaminen (kuva 21)

●Vinot poikkisahaukset suoritetaan periaatteessa rinnakkaisvastetta (7) käyttämällä.
●Sahanterä (4) säädetään toivotun kulmamitan mukaan. (kts. 8.5.)
●Rinnakkaisvaste (7) säädetään työkappaleen leveyden ja korkeuden mukaan.
●Sahaus suoritetaan työkappaleen leveyden mukaisesti (kts. 9.1.2. ja 9.1.3.).

9.2. Poikkisahauksen suorittaminen (kuva 22)

• Polkittalsvaste (14) työnnetään tolseen sahauspöydän (1) uurtelsta (a) ja säädetään tolvotun kulmamlitan mukaan. (kts. 8.4.) Mikäll sahanterää (4) lisäksi tulisi säätää viistoon, silloin on käytettävä uurretta, joka estää kättänne ja polkittalsvastetta joutumasta kosketuksiin sahanteränsuojuksen kanssa
  ●Mahdollisesti tulee käyttää vastekiskoa (25).
  ●Työkappaletta on painettava tiukasti poikittaisvastetta (14) vastaan.
  ●Saha käynnistetään.
  ●Sahausta varten poikittaisvaste (14) ja työkappale työnnetään sahanterän suuntaan.
  ●Huomio:

Pitäkää aina ohjatusta työkappaleesta tiukasti kiinni, ei koskaan vapaasta työkappaleesta, jota sahataan poikki.

• Polklittalsvastetta (14) pltää alna työntää niln paljon eteenpäin, kunnes työkappale on sahattu kokonaan poikki.
  ●Saha kytketään taas pols. Sahausjäte polstetaan vasta sitten kun sahanterä on vapaassa asennossa.

10.0. Huolto

●Huomio: Vahvavirtapistoke on vedettävä pistorasiasta.
●Kone on säännöllisesti puhdistettava pölystä ja liasta. Puhdistus tapahtuu parhaiten hienolla harjalla tai rievulla.
- Alkää käyttäkö syövyttäviä aineita muovin puhdistukseen.
●Huomio: Vahvavirtapistoke on vedettävä pistorasiasta.
●Kone on säännöllisesti puhdistettava pölystä ja liasta. Puhdistus tapahtuu parhaiten hienolla harjalla tai rievulla.
- Alkää käyttäkö syövyttäviä aineita muovin puhdistukseen.

11.0. Varaosatilaus

Varaosatilauksen tulee sisältää seuraavat tiedot:

●Laitteen tyyppi
●Laitteen tuotenumero
●Laitteen tunnusnumero
●Tarvittavan varaosan varaosanumero.

N

Takuuaika alkaa ostopäivästä ja kestää 12

kuukautta. Takuu koskee puuttleellista luotetta tai materiaali- ja toimintavirheitä.

Korjaukseen tarvittavia varaosia sekä työaikaa ei

laskuteta.

Emme vastaa välillisistä vahingoista.

Asiakaspalvelun yhteishenkilösi

Oikcus teknisiin muutoksiin pidätetään
