Producttype	Elektrische cirkelzaagtafel
Merk	Einhell
Model	TKS 250 UV
Voeding	230 V / 50 Hz
Vermogen	1500 W
Onbelast toerental	4000 t/min
Zaagblad	∅ 250 x ∅30 x 3,2 mm, 36 tanden, hardmetaal
Tafelafmetingen	625 x 463 mm
Max. snijhoogte	76 mm bij 90°, 63 mm bij 45°
Hoogteverstelling	Continu van 0 tot 76 mm
Bladhelling	Continu van 0° tot 45°
Aansluiting afzuiging	∅ 36 mm
Gewicht (schatting)	Ongeveer 25 kg
Veiligheidsvoorzieningen	Beschermkap, scheidmes, duwstok, parallel- en dwarsslag
Intermitterend bedrijf	S3 50% (5 min aan, 5 min uit)
Geluidsniveau	LpA 105 dB(A) onder belasting, LWA 114,6 dB(A)
Leveringsomvang	Zaag, HM-zaagblad, parallelanslag, dwarsslag, duwstok, sleutels
Onderhoud	Regelmatig reinigen met een borstel, geen bijtende producten
Garantie	12 maanden

Veelgestelde vragen - TKS 250 UV EINHELL

Hoe vervang ik het zaagblad?

Haal de stekker uit het stopcontact. Verwijder de beschermkap, de tafelinzet en het scheidmes. Vergrendel de buitenste flens met de pimensleutel en draai vervolgens de inbusschroef (linkse draad) los met de steeksleutel. Verwijder het zaagblad, reinig de flenzen en monteer het nieuwe zaagblad met de juiste draairichting (tanden naar voren). Plaats het scheidmes, de tafelinzet en de beschermkap terug.

Hoe stel ik de parallelanslag af?

Om de snijbreedte in te stellen, schuif de parallelanslag in de geleidingsgroef van de tafel. Gebruik de schaal op de tafel om de linkerkant van de steun op de gewenste maat te plaatsen. Draai de sterschroef vast om te blokkeren. Voor de hoogte kunt u de aanslagrail omkeren door de kartelschroeven los te draaien en in de andere groef te schuiven.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril, gehoorbescherming en een stofmasker. Draag geen loszittende kleding. Gebruik de duwstok voor werkstukken smaller dan 120 mm. Zaag nooit rondhout. Controleer of het zaagblad goed geslepen is en geen scheuren vertoont. Koppel de machine los van de stroom voordat u aanpassingen of onderhoud uitvoert.

Hoe stel ik de zaaghoek in?

Draai de bevestigingshendel los. Draai aan het handwiel tot de pijl de gewenste hoek aangeeft (0° tot 45°). Gebruik een winkelhaak om de nauwkeurigheid te controleren. Stel indien nodig de aanslagschroeven bij met een inbussleutel. Draai de hendel stevig vast voordat u gaat zagen.

Wat moet ik doen als de zaag niet start?

Controleer of de stekker goed in het stopcontact zit en of de kabel niet beschadigd is. Zorg ervoor dat de veiligheidsschakelaar (vergrendelknop) is ingedrukt. Start de machine nog steeds niet, controleer dan de zekering in de meterkast. Bij aanhoudende storingen neem contact op met de klantenservice.

Hoe maak ik de machine schoon?

Koppel de zaag los van de stroom. Gebruik een zachte borstel of een doek om stof en vuil te verwijderen. Gebruik geen bijtende producten op plastic onderdelen. Maak regelmatig de spleten en afzuigkanalen schoon om ophoping van resten te voorkomen.

Kan ik HSS-zaagbladen gebruiken?

Nee, alleen hardmetalen (HM) of gesoldeerde (CV) zaagbladen zijn toegestaan. HSS-zaagbladen (snelstaal) zijn verboden omdat ze kunnen breken en ernstig letsel kunnen veroorzaken.

Hoe stel ik het scheidmes af?

Koppel de machine los van het stroomnet. Verwijder de beschermkap en de tafelinzet. Draai de twee inbusschroeven los. Stel het scheidmes bij maximale zaagdiepte af tot ongeveer 10 cm boven de tafel, met een tussenruimte van 3-5 mm ten opzichte van het zaagblad. Bij een bedekte zaaginstelling verlaagt u het scheidmes tot 2 mm onder de bovenste tandpunt. Draai de schroeven weer vast.

Hoe gebruik ik de dwarsslag?

Plaats de dwarsslag in de groef van de tafel. Draai de kartelschroef los, draai de aanslag naar de gewenste hoek (aangegeven door de pijl) en draai weer vast. Voor het zagen van grote werkstukken kunt u de aanslag verlengen met de rail van de parallelanslag, maar zorg voor een tussenruimte van ongeveer 2 cm met het zaagblad.

Waar kan ik reserveonderdelen bestellen?

Neem contact op met de klantenservice van Einhell en vermeld het apparaattype, het artikelnummer, het identificatienummer en het nummer van het benodigde reserveonderdeel. De garantie van 12 maanden dekt fabricagefouten, maar niet de gevolgschade.

GEBRUIKSAANWIJZING TKS 250 UV EINHELL

④Gelieve vóór montage en ingebruikneming de gebruiks-aanwijzing aandachtig te lezen

©Gelieve bladzijden 2-5 te ontvouven

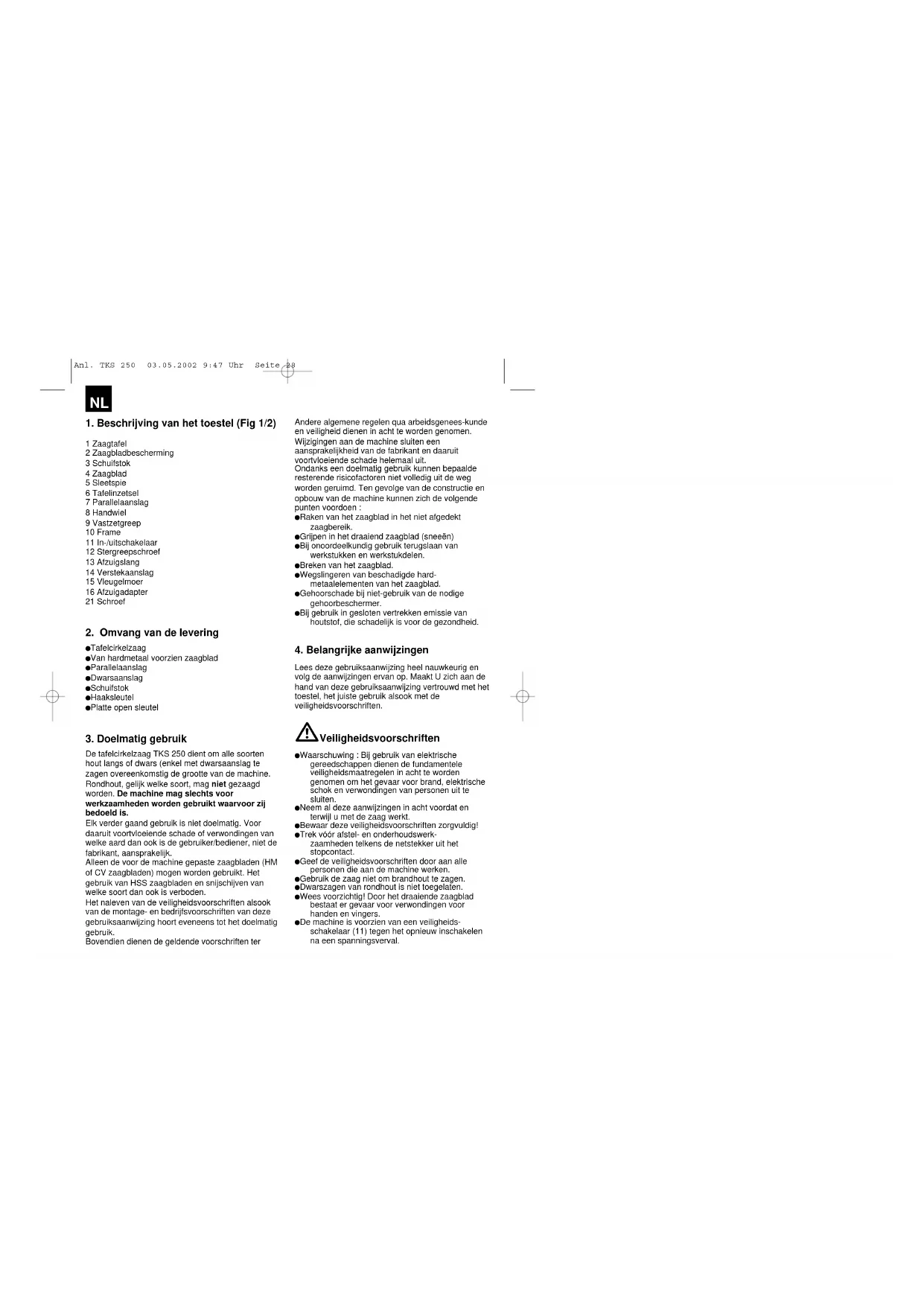

1. Beschrijving van het toestel (Fig 1/2)

1 Zaagtafel
2 Zaagbladbescherming
3 Schuifstok
4 Zaagblad
5 Sleetspie
6 Tafelinzetsel
7 Parallelaanslag
8 Handwiel
9 Vastzetgreep
10 Frame
11 In-/uitschakelaar
12 Stergreepschroef
13 Afzuigslang
14 Verstekaanslag
15 Vleugelmoer
16 Afzuigadapter
21 Schroef

2. Omvang van de levering

●Tafelcirkelzaag
●Van hardmetaal voorzien zaagblad
-Parallelaanslag
●Dwarsaanslag
●Schulfstok
Haaksleutel
●Platte open sleutel

De tafelcirkelzaag TKS 250 dient om alle soorten hout langs of dwars (enkel met dwarsaanslag te zagen overeenkomstig de grootte van de machine. Rondhout, gelijk welke soort, mag niet gezaagd worden. De machine mag slechts voor

werkzaamheden worden gebruikt waarvoor zij bedoeld is.

Elk verder gaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Alleen de voor de machine gepaste zaagbladen (HM of CV zaagbladen) mogen worden gebruikt. Het gebruik van HSS zaagbladen en snijschijven van welke soort dan ook is verboden.

Het naleven van de veiligheidsvoorschriften alsook van de montage- en bedrijfsvoorschriften van deze gebruiksaanwijzing hoort eveneens tot het doelmatig gebruik.

Bovendien dienen de geldende voorschriften ter

Andere algemene regelen qua arbeidsgenees-kunde en veiligheid dienen in acht te worden genomen.

Wijzigingen aan de machine sluiten een aansprakelijkheid van de fabrikant en daaruit voortvloeiende schade helemaal uit.
Ondanks een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd. Ten gevolge van de constructie er opbouw van de machine kunnen zich de volgende punten voordoen :
●Raken van het zaagblad in het niet afgedekt zaagbereik.
●Grijpen in het draaiend zaagblad (sneeën)
●Bij onoordeelkundig gebruik terugslaan van werkstukken en werkstukdelen.
●Breken van het zaagblad.
●Wegslingeren van beschadigde hardmetaalelementen van het zaagblad
●Gehoorschade bij niet-gebruik van de nodige gehoorbeschermer.
●Bij gebruik in gesloten vertrekken emissie van houtstof, die schadelijk is voor de gezondheid.

4. Belangrijke aanwijzingen

Lees deze gebruiksaanwijzing heel nauwkeurig en volg de aanwijzingen ervan op. Maakt U zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het julste gebruik alsook met de veiligheidsvoorschriften.

Veiligheidsvoorschriften

●Waarschuwing : Bij gebruik van elektrische gereedschappen dienen de fundamentele veiligheidsmaatregelen in acht te worden genomen om het gevaar voor brand, elektrische schok en verwondingen van personen uit te sluiten.
●Neem al deze aanwijzingen in acht voordat en terwijl u met de zaag werkt.
●Bewaar deze veiligheidsvoorschriften zorgvuldig!
- Trek voor afstel- en onderhoudswerkzaamheden telkens de netstekker uit het stopcontact.
- Geef de veiligheidsvoorschriften door aan alle personen die aan de machine werken.
-Gebruik de zaag niet om brandhout te zagen.
●Dwarszagen van rondhout is niet toegelaten.
- Wees voorzichtig! Door het draaiende zaagblad bestaat er gevaar voor verwondingen voor handen en vingers.
- De machine is voorzien van een veiligheids- schakelaar (11) tegen het opnieuw inschakelen na een spanningsverval.

NL

- Indien U een verlengkabel nodig heeft vergewis U zich ervan dat zijn doorsnede voldoende is voor het opgenomen vermogen van de zaag. Minimumdoorsnede 1 mm ^2 .

●Kabeltrommel slechts in afgerolde toestand gebruiken.

- Controleer de netaansluitkabel (9). Gebruik geen defecte of beschadigde kabels.

-Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

●Draag de zaag niet aan de netkabel.

●Draag bij lang haar een haarnet.

- Stel de zaag niet bloot aan de regen en gebruik de machine niet in een vochtige of natte omgeving.

- Zorg voor een goede verlichting. - Zaag niet in de nabijheid van brandbare vloeistoffen of gassen.

●Draag de gepaste werkkledij! Wijde kleren of sieraden kunnen door het draaiende zaagblad worden gegrepen.

●Laat geen andere personen, vooral kinderen het gereedschap of de netkabel raken. Hou ze op afstand van de werkplaats.

- De bedieningspersoon moet minstens 18 jaar zijn, leerlingen minstens 16 jaar, maar alleen onder toezicht.

●Hou kinderen weg van het aan het net aangesloten toestel.

- Controleer of de aansluitleiding beveiligd is door een zekering met voldoende ampérage.

●Hou de werkplaats vrij van houtafval en rondslingerende delen.

●Aan de machine werkende personen mogen niet afgeleid worden.

- Let op de draairichting van de motor en het zaagblad.

●Na het uitschakelen van de motor mogen de zaagbladen (4) in geen geval worden afgeremd door er zijdelings tegen de duwen.

- Installeer slechts goed scherpgeslepen, niet gedeformeerde, barstvrije zaagbladen (4).

-Gebruik geen cirkelzaagbladen (4) van hooggelegeerd snelstaal (HSS-staal).

●Alleen gereedschappen die overeenkomen met EN 847-1:1996 mogen worden gebruikt.

- Beschadigde zaagbladen (4) dienen onmiddellijk te worden vervangen.

-Gebruik geen zaagbladen die niet overeen- komen met de karakteristleke gegevens vermeld in deze gebruiksaanwijzing.

●De beweegbare beschermkap (2) mag in geopende toestand niet worden vastgeklemd.

- Veiligheidsinrichtingen (2,5) aan de machine mogen niet worden gedemonleerd of onklaar gemaakt.

- De spleetsple (5) is een belangrijke veiligheids/nrichting die het werkstuk leidt en

De spleetspie mag niet dunner zijn dan het zaagbladlichaam en niet dikker dan de breedte van de zaagvoeg.

●Bij elke werkfase dient de afdekkap (2) op het werkstuk te worden neergelaten.

-Gebruik bij het langszagen van smalle werkstukken zeker een schuifstok (3) (breedte kleiner dan 120 mm).

●Zaag geen werkstukken die te klein zijn om ze veilig met de hand te kunnen vasthouden.

●Bij het op maat zagen van smalle stukken hout dient de parallelaanslag op de rechterkant van het zaagblad te worden vastgespannen. Let op: Indopsneden mogen met deze zaag niet uitgevoerd worden.

- De bedlener dient bij het werken altijd aan de zijkant van het zaagblad te staan.

●De machine niet belasten zodat ze tot stillstand komt.

●Duw het werkstuk altijd hard tegen de werkplaat (1).

- Let erop dat afgezaagde stukken hout niet door de tandkrans van het zaagblad worden gegrepen en weggeslingerd.

●Verwijder nooit bij draaiend zaagblad losse splinters, zaagsel of vastgeklemde stukken hout.

●Vóór het verhelpen van storingen of verwijderen van vastgeklemde stukken hout de machine uitschakelen en de netstekker uit het stopcontact trekken.

●Bij uitgeslaan zaagspie het tafelinzetsel (6) vervangen - netstekker trekken -

●Vóór ombouw-, instel-, meet- en schoon-maakwerkzaamheden telkens de motor ultschakelen en de netstekker trekken.

- Controleer of sleutels en instelgereedschappen zijn verwijderd alvorens de machine in te schakelen.

- Bij het verlaten van de werkplaats de motor uitschakelen en de netstekker uit het stopcontact trekken.

●Alle bescherm- en veiligheidsinrichtingen moeten aan het eind van een herstelling of onderhoud onmiddelijk weer worden gemonteerd.

- De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de afmetingen vermeld onder "Technische Gegevens" dienen te worden opgevolgd

- De desbetreffende voorschriften ter voorkoming van ongevallen en de andere algemeen erkende veiligsheidsregelen moeten worden nageleefd.

●Brochures met toelichtingen van de ongevallenverzekering in acht nemen (VBG 7).

- Sluit telkens bij het werken met de zaag de stofzuiginstallatie aan.

- De zaag enkel in werking stellen in verbinding met een gepaste afzuiginstallatie of een in de handel gebruikelijke industriestofzuiger in

Wisselstroommotor	230V
Vermogen P 1500 Watt

Nullasttoerental n_0

4000 t/min

Hardmetaalzaagblad ∅ 250 x ∅ 30 x ∅ 3,2 mm

Aantal tanden 36

Tafelafmetingen 625 x 463 mm

Snijhoogte max. 76 mm/ / 90°

63 mm / 45°

Hoogteverstelling traploos 0 tot 76 mm

Tafel zwenkbaar traploos 0° tot 45°

Afzuigaansluiting ∅ 36 mm

7. Montage

Let op ! Trek vóór alle onderhouds-, afstel- en montagewerkzaamheden telkens de netstekker uit het stopcontact.

7.1 Zaagbladbescherming monteren / demonteren (fig. 3)

• Zaagbladbescherming (2) ter hand nemen en vleugelmoer (15) losdraaien.
  ●Zaagbladbescherming (2) op de spleetspie (5) plaatsen zodat de schroef (21) in de spleet (a) van de spleetspie (5) past.
• Zaagbladbescherming (2) naar voren schuiven en vleugelmoer (15) aanhalen.
• Afzuigslang (13) vastmaken op de afzuigadapter (16) aan de achterkant van het toestel en op de afzuigstomp van de zaagbladbescherming (2).
• Op de uitgang (b) van de afzuigadapter (16) moet een gepaste afzuiginstallatie worden aangesloten. (fig. 2)

- De demontage gebeurt in omgekeerde volgorde. Let op!

De zaagbladbescherming (2) op het te zagen goed laten zakken voordat u begint te zagen.

7.2. Aanslag voor snijhoek instellen (fig. 4)

●Let op! Netstekker trekken!
●Zaagblad (4) op max. snijdiepte afstellen (zie 8.2).
●Vastzetgreep (9) losdraaien.

7.2.1. 0° aanslag (fig. 4/5)

●Handwiel (8) naar links bewegen tot de pijl (17) naar 0° graad wilst.

●Vastzetgreep (9) lichtjes aanhalen.

●Winkelhaak (a) tussen zaagtafel (1) en zaagblad (4) plaatsen.

- Indien de hoek niet exact 90° bedraagt, kan met gebruikmaking van een inbussleutel (b) de aanslagschroef (18) worden versteld tot de hoek exact 90° bedraagt.

- Indien nodig de vastzetgreep (9) opnieuw losdraaien teneinde het zaagblad nog iets verder naar links te kunnen zwenken.

7.2.2. 45° aanslag (fig. 4/6)

●Handwiel (8) naar rechts bewegen tot de pljl (17) naar 45" graad wijst.

●Vastzetgreep (9) lichtjes aanhalen.

- Indien de hoek niet exact 45° bedraagt, kan die met behulp van de aanslagschroef (19) worden bijgeregeld (zie hiervoor analoog 7.2.1) Let op ! Vóór het zagen de gekozen hoekstand altijd eerst borgen door de vastzetgreep (9) aan te halen

7.3. Spleetspie instellen (fig. 3/7)

●Let op ! Netstekker trekken !
●Zaagblad (4) op max. snijdiepte afstellen, naar de 03 stand bronzen en eräteren
- be 0° stand brengen en afreteren. - Zaagbladbescherming demonteren (zie 7.1).
●Tafelinzetstuk (6) uitnemen (zie 7.4).
●De beide inbusschroeven (20) losdraaien.

7.3.1. Afstelling voor maximale sneden (flg. 7/8)

●Spleetspie (5) omhoogschuiven tot de afstand tussen zaagtafel (1) en bovenrand spleetspie (5) ca. 10 cm bedraagt.

- De afstand tussen zaagblad (4) en spleetspie (5) moet 3 tot 5 mm zijn.

●De beide inbusschroeven (20) opnieuw aanhalen en tafelinzetstuk (6) monteren.

7.3.2. Afstelling voor verborgen sneden (fig. 7/8)

●Spleetspie (5) omlaagschuiven tot de top van de spleetspie 2 mm onder de bovenste punt van de zaagtand is.

- De afstand tussen spleetspie (5) en zaagblad (4) moet weer 3 tot 5 mm bedragen (zie fig. 8).

- De beide inbusschroeven (20) opnieuw aanhalen en tafelinzetstuk (6) monteren. Let op! Na het uitvoeren van een verborgen snede dient de beschermkap opnieuw te worden gemonteerd.

-Indien u de spleetspie in de onderste positie laat, moet u er rekening mee houden dat de snijhoogte dan op ca. 65 mm vermindert.

- De afstelling van de spleetspie moet telkens na het verwisselen van zaagblad worden gecontroleerd.

7.4 Tafelinzetstuk vervangen (fig. 7a)

- Bij slijtage of schade moet het tafelinzetstuk worden vervangen, anders bestaat er verhoogd gevaar een verwonding op te lopen.

●Zaagbladbescherming (2) afnemen.

●De 6 verzonken schroeven (32) verwijderen.

- Het versleten tafellinzetstuk (6) naar boven uitnemen.

●De montage van het nieuwe tafelinzetstuk

NL

7.5. Verwisselen van zaagblad (fig. 9)

●Let op | Netstekker trekken |
●Zaagblad (4) op max. snijdiepte afstellen.
●Zaagbladbescherming (2) afnemen (zie 7.1).
●Tafelinzetstuk (6) uitnemen (zie 7.4).
●Spleetspie (5) verwijderen (zie 7.3).
- De buitenflens (28) tegenhouden met behulp van de haaksleutel (29) en de zeskantschroef met de platte open sleutel (30) in draairichting van het zaagblad (4) (let op : linkse schroefdraad) uitnemen.
●Zaagblad (4) op minimale snijdiepte afstellen om het gemakkelijker uit te kunnen nemen.
●Zaagblad (4) van de binnenflens nemen en naar boven uittrekken.
●Zaagbladflenzen zorgvuldig schoonmaken alvorens het nieuwe zaagblad te monteren.
- Het nieuwe zaagblad in omgekeerde volgorde weer monteren en aanhalen.

Let op ! Draairichting in acht nemen, de snijschuinte moet in draairichting, d.w.z. naar voren wijzen (zie pijl op de zaagbladbescherming).

●Spleetspie (5) alsook de zaagbladbescherming (2) opnieuw monteren en afstellen (zie 7.3, 7.1)
- Controleer of de veiligheidsinrichtingen naar behoren werken voordat u met de zaag verder werkt.

8.0. Bediening

8.1. Aan/Uit-schakelaar (fig. 10)

●Vergrendelingsknop (a) omhoogschuiven.
●Afdekking (b) openklappen.
- De zaag kan worden aangezet door de groene toets „1“ (C) In te drukken.
- Om de zaag terug af te zetten moet u de rode toets „0“ (d) indrukken.
●Teneinde de zaag tegen ongeoorloofd aanzetten te borgen kan de afdekking (b) dichtgeklapt en d.m.v. een hangslot worden beveiligd (e) (kinderslot).

8.2. Snijdiepte (fig. 4)

- Het zaagblad (4) kan op de gewenste snijdiepte worden afgesteld door de handkruk (8) te draaien :

tegen de wijzers van de klok in : grotere snijdiepte met de wijzers van de klok mee : kleinere snijdiepte

8.3. Parallelaanslag

8.3.1. Hoogte van de aanslag (fig. 11 -14)

• De bijgeleverde parallelaanslag (7) heeft twee geleidevlakken, die van hoogte verschillen.
  ●Naargelang de dikte van de te snijden materialen moet de aanslagrail (25) volgens fig. 11, voor dik materiaal en volgens fig. 12 voor dun materiaal worden gebruikt.
• Om de aanslagrail (25) op het lager geleidevlak af te stellen, moeten de beide kartelschroeven (26) worden losgedraaid teneinde de aanslagrail (25) los te nemen van de houder (24).
• De beide kartelschroeven (26) via de ene spleet (27) in de aanslagrail (25) uitnemen en terug de andere spleet (31) in plaatsen.
  ●Aanslagrall (25) opnieuw op de houder (24) monteren.
• Het afstellen op het hoog geleidevlak dient analoog te worden uitgevoerd.

8.3.2. Breedte van de snede (fig. 11)

●Tijdens het langssnijden van houten stukken moet de parallelaanslag (7) worden gebruikt.
- De parallelaanslag (7) kan aan weerskanten van de zaagtafel (1) worden gemonteerd.
- De parallelaanslag (7) moet van buitenaf de geleidespleet (22) van de zaagtafel (1) in worden geschoven.
- Gebruik aan de linkerkant - Met behulp van de schaal (23) op de zaagtafel (1) kan de parallelaanslag (7) op de gewenste maat worden afgesteld. - Hlervoor moet de linker rand van de houder (24) op de gewenste maat op de schaal (23) worden afgesteld. - De parallelaanslag (7) wordt in deze positie vastgeklemd door de stergreepschroef (12) naar rechts te draaien.
●Bij gebruik aan de rechterkant moet de afstelling analoog gebeuren.

8.3.3. Lengte van de aanslag instellen (fig. 11/15)

• Om te voorkommen dat het te snijden goed vastklemt kan de aanslagrall (25) in lengterlichting worden verschoven.
• Vuistregel: Het achterste uiteinde van de aanslag sluit aan bij een imaginaire lijn die ongeveer bij het centrum van het zaagblad begint en met 45° naar achteren verloopt.
• Nodige snijbreedte afstellen
• Kartelschroeven (26) losdraaien en aanslagrail (25) naar voren schuiven tot de imaginaire 45°

8.4. Dwarsaanslag (fig. 16)

●Dwarsaanslag (14) uit de houder nemen en de groef (a) van de zaagtafel (1) in schulven.

●Kartelschroef (32) losdraaien.

●Dwarsaanslag (14) draaien tot de pijl (33) naar de gewenste hoekmaat wijst.

●Kartelschroef (32) weer aanhalen.

●Bij het op maat snijden van vrij grote werkstukdelen kan de dwarsaanslag (14) met de aanslagrail (25) van de parallelaanslag (7) worden verlengd (fig. 13).

Let op !!

●Aanslagrail (25) niet te ver naar het zaagblad toe schuiven.

- De afstand tussen aanslagrall (25) en zaagblad (4) moet ca. 2 cm bedragen.

8.5. Hoekafstelling (fig. 4)

●Vastzetgreep (9) losdraaien

- Het handwiel (8) naar rechts schuiven tot de wijzer (17) naar de gewenste hoekmaal van de schaal (d) wijst.

●Vastzetgreep (9) goed aanhalen.

9.0. Bedrijf

Let op !!

●Na elke nieuwe afstelling is het aan te raden een proefsnede uit te voeren om de afgestelde afmetingen te controleren.

●Na het aanzetten van de zaag wachten tot het zaagblad zijn maximumtoerental heeft bereikt voordat u de snede uitvoert.

- Let op bij het insnijden!

9.1. Uitvoeren van langssneden (fig. 17)

Hierbij wordt een werkstuk in lengterichting doorsneden.

Eén kant van het werkstuk wordt tegen de parallelaanslag (7) geduwd terwijl de vlakke zijde op de zaagtafel (1) ligt.

De zaagbladbescherming (2) moet altijd op het werkstuk worden neergelaten.

De werkstand tijdens het snijden in lengterichting mag nooit in één lijn met de verloop van de snede zijn.

- Parallelaanslag (7) afstellen naargelang van de hoogte van het werkstuk en de gewenste breedte (zie 8.3).

●Zaag aanzetten.

●Handen met gesloten vingeren plat op het

- Zijdelings geleiden met de linker hand enkel tot aan de voorrand van de beschermkap.

- Het werkstuk altijd doorschuiven tot aan het einde van de spleetspie (5).

- De snijafval blijft op de zaagtafel (1) liggen tot het zaagblad (4) opnieuw tot stilstand is gekomen.

●Lange werkstukken aan het einde van het snijden beveiligen tegen neerkantelen (b.v. afrolstandaard enz.).

9.1.2. Snijden van smalle werkstukken (fig. 18)

- Langssneden van werkstukken met een breedte van minder dan 120 mm moeten absoluut met gebruikmaking van een schuifstok worden uitgevoerd. Schuifstok niet bij de levering begrepen. Versleten of beschadigde schuifstok onverwijld vervangen.

9.1.3. Snijden van zeer smalle werkstukken, voor L 30 mm

●Voor langssneden van zeer smalle werkstukken met een breedle van 30 mm en minder moet absoluut een schuifstok worden gebruikt.

●Daarbij gebruikt u best het laag geleidevlak van de parallelaanslag.

●Schuifhout niet bij de levering begrepen! (Verkrijgbaar in de desbetreffende gespecialiseerde handel). Versleten schulfstok tijdig vervangen.

9.1.4. Uitvoeren van verborgen langssneden (flg. 20)

Verborgen sneden en groefsneden zijn mogelijk door de demonteerbare zaagbladbescherming en de traploos afstelbare snijhoogte van 0 tot 76 mm.

●Zaagbladbescherming (2) verwijderen (zie 7.1).

●Spleetspie (5) voor verborgen snede instellen (zie 7.3.2).

●De gewenste snijdiepte instellen (8.2).

- De parallelaanslag (7) aan de rechterkant van het zaagblad monteren en afstellen op de nodige breedte (8.3).

- Het werkstuk het zaagblad (4) in schuiven. Daarbij er goed op letten dat het werkstuk vast op de zaagtafel (1) ligt.

- De volgorde van de uit te voeren sneden dient te worden gekozen zodat de uitgesneden lijsten aan de linkerkant van het clirkelzaagblad neervallen om te voorkomen dat ze vastklemmen tussen aanslag en zaagblad.

NL

●Aan het elnde van de snijbeurt de zaagbladbescherming (2) onverwijld hermonteren.

9.1.5. Ultvoeren van schulne sneden (fig. 21) Schulne sneden worden principieel met gebruikmaking van de parallelaanslag (7) uitgevoerd.

●Zaagblad (4) op de gewenste hoekmaat afstellen (zie 8.5).
- Parallelaanslag (7) afstellen naargelang van de breedte en de hoogte van het werkstuk.
● Snede conform de werkstukbreedte uitvoeren (zie 9.1.2 en 9.1.3).

9.2. Uitvoeren van dwarssneden (fig. 22)

●Dwarsaanslag (14) in één van de beide groeven (a) van de zaagtafel (1) schuiven en op de gewenste hoekmaat afstellen (zie 8.4). Indien het zaagblad (4) bovendien schuin wordt gesteld, moet die groef worden gebruikt die uw hand en de dwarsaanslag niet met de zaagbladbescherming in contact laat komen.
- Indien nodig aanslagrail (25) gebruiken. - Werkstuk hard tegen de dwarsaanlag (14) duwen.
●Zaag aanzetten.
- Dwarsaanslag (14) en werkstuk naar het zaagblad toe schuiven teneinde de snede uit te voeren.
- Let op : Hou altijd het geleide werkstuk vast, nooit het vrije werkstuk dat afgesneden wordt.
●Dwarsaanslag (14) altijd blijven voorultschulven tot het werkstuk helemaal is doorgesneden.
●Zaag weer uitzetten
- Zaagafval pas verwijderen als het zaagblad stilstaat.

10.0. Onderhoud

●Let op! Netstekker trekken.
●Machine regelmatig van stof en verontreinigingen ontdoen. Voor het schoonmaken gebruikt u best een fijne borstel of een vod.
- Gebruik voor het schoonmaken van het kunststofgedeelte geen bijtende middelen.

11.0. Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden :

●Type van het toestel
- Artikelnummer van het toestel
●ldent-nummer van het toestel
●Wisselstuknummer van het benodigde stuk.

E

De garantieperiode begint op de dag van de aankoop en bedraagt 12 maanden.

De waarborg wordt gegeven tegen gebreken in de

materialen of de uitvoering en tegen gebrekkige functie.

De wisselstukken die daarvoor nodig zijn en de

overeenkomstige werkuren worden niet in rekening

gebracht. Geen waarborg voor gevolgschade.

Uw aansprakelijke persoon Klantendienst

© CERTIFICADO DE GARANTIA DA EINHELL

Einhell Nederland BV

Lavalstraat 1a

NL-7903 BC Hoogeveeen

E Comercial Einhell S.A.

Carretera Sanguesa

E-31310 Carcastillo/Navarra

Technische wijzigingen voorbehouden
