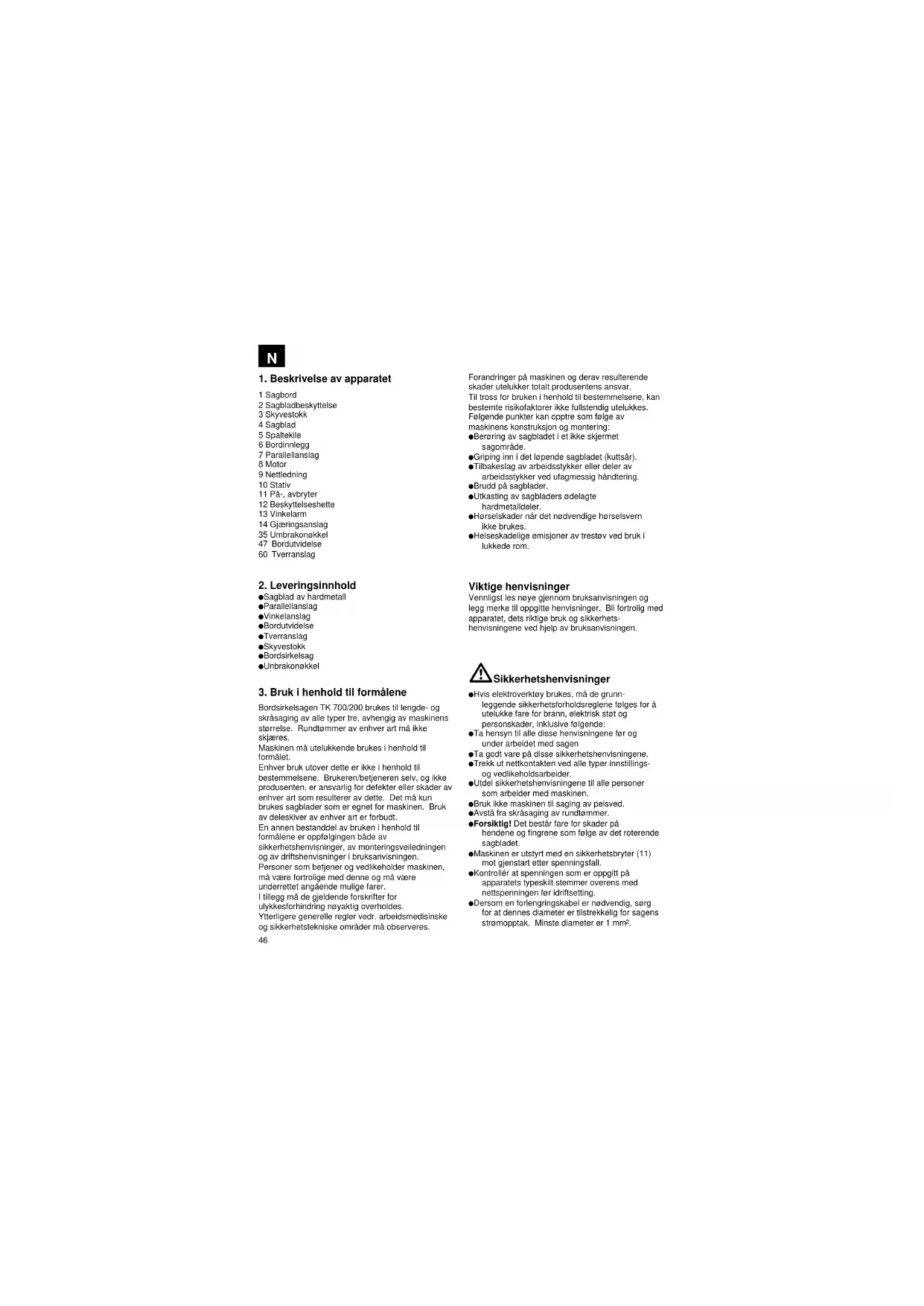

Bordsirkelsagen TK 700/200 brukes til lengde- og skråsaging av alle typer tre, avhengig av maskinens størrelse. Rundtømmer av enhver art må ikke skjæres. Maskinen må utelukkende brukes i henhold til formålet. Enhver bruk utover dette er ikke i henhold til bestemmelsene. Brukeren/betjeneren selv, og ikke produsenten, er ansvarlig for defekter eller skader av enhver art som resulterer av dette. Det må kun brukes sagblader som er egnet for maskinen. Bruk av deleskiver av enhver art er forbudt. En annen bestanddel av bruken i henhold til formålene er oppfølgingen både av sikkerhetshenvisninger, av monteringsveiledningen og av driftshenvisninger i bruksanvisningen. Personer som betjener og vedlikeholder maskinen, må være fortrolige med denne og må være underrettet angående mulige farer. I tillegg må de gjeldende forskrifter for ulykkesforhindring nøyaktig overholdes. Ytterligere generelle regler vedr. arbeidsmedisinske og sikkerhetstekniske områder må observeres. Forandringer på maskinen og derav resulterende skader utelukker totalt produsentens ansvar. Til tross for bruken i henhold til bestemmelsene, kan bestemte risikofaktorer ikke fullstendig utelukkes. Følgende punkter kan opptre som følge av maskinens konstruksjon og montering: Berøring av sagbladet i et ikke skjermet sagområde. Griping inn i det løpende sagbladet (kuttsår). Tilbakeslag av arbeidsstykker eller deler av arbeidsstykker ved ufagmessig håndtering. Brudd på sagblader. Utkasting av sagbladers ødelagte hardmetalldeler. Hørselskader når det nødvendige hørselsvern ikke brukes. Helseskadelige emisjoner av trestøv ved bruk i lukkede rom. Viktige henvisninger Vennligst les nøye gjennom bruksanvisningen og legg merke til oppgitte henvisninger. Bli fortrolig med apparatet, dets riktige bruk og sikkerhets- henvisningene ved hjelp av bruksanvisningen. Sikkerhetshenvisninger Hvis elektroverktøy brukes, må de grunn- leggende sikkerhetsforholdsreglene følges for å utelukke fare for brann, elektrisk støt og personskader, inklusive følgende: Ta hensyn til alle disse henvisningene før og under arbeidet med sagen Ta godt vare på disse sikkerhetshenvisningene. Trekk ut nettkontakten ved alle typer innstillings- og vedlikeholdsarbeider. Utdel sikkerhetshenvisningene til alle personer som arbeider med maskinen. Bruk ikke maskinen til saging av peisved. Avstå fra skråsaging av rundtømmer. Forsiktig! Det består fare for skader på hendene og fingrene som følge av det roterende sagbladet. Maskinen er utstyrt med en sikkerhetsbryter (11) mot gjenstart etter spenningsfall. Kontrollér at spenningen som er oppgitt på apparatets typeskilt stemmer overens med nettspenningen før idriftsetting. Dersom en forlengringskabel er nødvendig, sørg for at dennes diameter er tilstrekkelig for sagens strømopptak. Minste diameter er 1 mm

46 Kabeltrommelen må kun brukes i utrullet tilstand. Bruk ikke nettkabelen for å bære sagen. Kontroller nettforbindelsesledningen (9). Bruk ikke defekte eller ødelagte forbindelsesledninger. Bruk ikke kabelen til å dra støpselet ut av stikk- kontakten. Beskytt kabelen mot varme, olje og skarpe kanter. Utsett ikke sagen for regn, og bruk ikke maskinen i fuktige og våte omgivelser. Sørg for god belysning. Det må ikke sages i nærheten av brennbare væsker eller gasser. Bruk egnede arbeidsklær. Det roterende sagbladet kan ta fatt i vide klær eller smykker. Bruk et hårnett om De har langt hår. nngå en unormal kroppsstilling. Personen som betjener maskinen må være minst 18 år gammel. Personer i utdannelse må minst være 16 år gamle og stå under oppsyn. Barn må holdes unna apparatet dersom nettet er tilkoblet. La ikke andre personer, spesielt barn, berøre verktøyet eller nettkabelen. Hold dem borte fra arbeidsplassen. Hold arbeidsplassen fri for treavfall og omkringliggende deler. Personer som arbeider på maskinen må ikke forstyrres. Legg merke til maskinens og sagbladets dreieretning. Etter at drevet er slått av må sagbladene (4) under ingen omstendighet bremses ned ved å trykke mot sidene. Bygg inn utelukkende sagblader (4) som er skarpe, uten sprekkdannelser og som ikke er deformerte. Bruk ikke sirkelsagblader (4) av høylegert hurtigarbeidsstål (HSS-stål). Til maskinen må det kun brukes verktøy som er i overensstemmelse med prEN 847-1:1996. Defekte sagblader (4) må øyeblikkelig byttes ut. Bruk ikke sagblader som ikke er i samsvar med spesifikasjoner som er oppgitt i foreliggende bruksanvisning. Det må garanteres for at alle innretninger (2, 15), som tildekker sagbladet, arbeider perfekt. Den bevegelige beskyttelseshetten (2) må ikke klemmes fast i åpen tilstand. Maskinens sikkerhetsinnretninger (2, 5) må ikke demonteres eller gjøres ubrukelig. Ødelagte eller defekte beskyttelsesinnretninger må straks byttes ut. Spaltekilen (5) er en viktig beskyttelsesinnretning som styrer arbeidsstykket og som forhindrer snittfugens lukking bak sagbladet og arbeidsstykkets tilbakeslåing. Legg merke til spaltekilens tykkelse. Spaltekilen må ikke være tynnere enn sagbladets kropp, og ikke tykkere enn dennes snittfugebredde. Tildekkingslokket (2) må senkes ned på arbeidsstykket ved enhver arbeidsprosess. Ved lengdeskjæring av smale arbeidsstykker må det alltid brukes en skyvestokk (3) (bredde mindre enn 120 mm). Det må ikke skjæres arbeidsstykker som er for små til å holde dem trygt i hånden. Ved tilsaging av smale trestykker må parallell- anslaget være fastspennt på høyre siden av sagbladet. OBS: Innsettingssnitt skal ikke sages med denne sagen. Arbeidsstillingen er alltid til side for sagbladet. Belast ikke maskinen så hardt at den stanser. Trykk alltid arbeidsstykket fast mot arbeids- platen (1). Sørg for at avkuttede trestykker ikke gripes av sagbladets tannkrans og derved slenges vekk. Fjern aldri løstsittende splinter, spon eller fastsittende trestykker ved løpende sagblader. Slå av maskinen ved utbedring av forstyrrelser eller ved fjerning av fastsittende trestykker. - Trekk ut nettkontakten - Bordinnlegget (6) fornyes ved utslått sagspalte. - Trekk ut nettkontakten - Omstillinger, innstillings- måle- og rengjøringsarbeider må kun gjennomføres ved avslått motor. - Trekk ut nettkontakten - Kontrollér før maskinen slås på at nøkler og innstillingsverktøy er fjernet. Slå av motoren og trekk ut nettkontakten når arbeidsplassen forlates. Elektriske installasjoner, reparasjoner og vedlikeholdsarbeider må utelukende gjennomføres av fagfolk. Alle beskyttelses- og sikkerhetsinnretninger må straks monteres på nytt etter avsluttede reparasjoner og vedlikeholdsarbeider. Produsentens sikkerhets-, arbeids- og vedlikeholdshenvisninger, samt dimensjonene som er oppgitt i de tekniske data, må overholdes. De angjeldende ulykkesforhindringsforskriftene og de øvrige, generelt anerkjente sikkerhetstekniske reglene må følges. Observér merkeheftene til yrkesbransjeforbundet (VBG 7). Støvavsugingsinnretningen må tilkobles ved ethvert arbeide. Sagen skal kun brukes med et egnet opp- sugingssystem eller en industristøvsuger som er vanlig i handelen.

47 Bruk beskyttelsesbriller Bruk hørselsvern Bruk støvbeskyttelse Støyemisjonsverdier Støyen til denne sagen måles i hht. DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7980 vedlegg A; 2/95. Støyutviklingen på arbeidsplassen kan overskride 85 db (A). I dette tilfelle er det nødvendig med lydbeskyttelsestiltak for brukeren. (Bruk hørselsvern!) Drift Tomgang Lydtrykknivå LPA 88 dB (A) 74 dB (A) Lydytelsesnivå LWA 97 db (A) 83 dB (A) „De oppgitte verdiene er emisjonsverdier og må herved ikke nødvendigvis også være sikre arbeidsplassverdier. Selv om det finnes sammenheng mellom emisjons- og immisjonsnivået, kan det ikke brukes som et pålitelig utgangspunkt for nødvendigheten for flere forsiktighetstiltak. Faktorer som kan influere det momentane immisjonsnivået som finnes på arbeidsplassen inneholder innvirkningenes varighet, arbeidsrommets særpreg, andre støykilder osv., hhv. maskinenes antall og andre prosesser som finner sted i nærheten. Pålitelige arbeidsplassverdier kan også variere fra ett land til et annet. Denne informasjonen tilsikter å hjelpe brukeren å foreta en bedre vurdering av farer og risiko.“

6. Før idriftsetting

Maskinen må settes opp på en stabil måte, d.v.s. på en arbeidsbenk eller skrudd fast på et stativ. Før igangsetting må alle deksler og sikkerhetsinnretninger være riktig montert . Sagbladet må kjøre fritt. Ved arbeid med forhåndsbearbeidet treverk må det legges merke til fremmedlegemer som f.eks. spikre eller skruer osv. Før på-/avbryteren betjenes må man forsikre seg om at sagbladet er riktig montert og at bevegelige deler går lett rundt. Før maskinen kobles til må man forsikre seg om at typeskiltets data stemmer overens med nettdata.

7.1 Montéring av bordutvidelsen (illustr. 2)

Begge bordholderne (46) festes på sagbordet med de vedlagte skruene (54), u-skivene (41) og mutrene (42). Bordutvidelsen (47) legges på bordholderne (46) og skrues til bordholderne med det vedlagte festematerialet. OBS: Pass på ved montasje av bordutvidelsen at tverranslagets slede (45) lar seg skyve lett mellom sagbordet og bordutvidelsen.

7.2 Sammensetting av tverranslaget (illustr. 3)

Fest sleden (45) på føringsvinkelen (52) med sekskantskruen (44) og vingemutteren (51b). Pass herved på at sledens stift (b) låser seg inne i føringsvinkelens (52) hull. U-skiven (59) og hylsen (49) skal montéres etter tegning. Sekskantskruen (48) skyves inn i det midterste sporet på anslagskinnen (53) og stikkes gjennom føringsvinkelen (52). Hylsen (49) skyves over sekskantskruen (48) og fikséres med vingeskruen (51).

7.3 Montéring av sagbladet (illustr. 4)

OBS! Trekk ut nettkontakten. Bring sagbordet (1) i øverste posisjon (se. 8.3) Løsne begge skruene (16). Ta av flisbeholderen (15). Løsne mutteren (17) ved å sette en 19 mm nøkkel inntil mutteren (17), og ved å holde imot med en ytterligere 8 mm gaffelnøkkel på motorakselen (a). OBS! Skru mutteren i sagbladets (4) rotasjonsretning. Ta av den utvendige flensen (19) og trekk det gamle sagbladet (4) på skrått og nedover fra den innvendige flensen (20). Rengjør opptaksflensen (19 / 20). Montéringen av det nye sagbladet skjer i omvendt rekkefølge. OBS! Legg merke til løperetningen (se pilen på sagbladet).

7.4 Innstilling av spaltekniven (illustr. 5)

Innstilling for notskjæringer. Senk bordet (1) til nederste stilling Fjern sagbladbeskyttelsen (2) ved å løsne vingeskruen (21). Begge sekskantskruene (unbrakoskruene) (24) løsnes v.h.a. den vedlagte unbrakonøkkelen (35). Senk spaltekniven (5) til dens nederste stilling. Spaltekniven (5) innstilles slik at avstanden mellom sagbladet (4) og spaltekniven (5) utgjør

3 - 5 mm. Spalteknivspissen skal være 0,5 -1 mm

under den øverste sagtannspissen. Skru fast begge sekskantskruene (24). OBS! Etter å ha utført en notskjæring, skal spaltekniven bringes i sin øverste stilling igjen, og beskyttelseshetten (2) skal montéres. Innstilling av spaltekniven skal foretas etter hvert sagbladskift.

7.5 Montéring av sagbladbeskyttelsen (illustr. 5)

Låseknapp (a) skyves til venstre. Klapp opp dekselet (b). Ved å trykke den grønne tasten (o), kan sagen startes. Vent med å begyne å sage til sagbladet har nådd sitt maksimale omdreiningstall. For å stoppe sagen igjen, må den røde tasten (d) trykkes. For å sikre seg mot ulovlig starting av sagen, kan det ytre dekselet lukkes og sikres v.h.a. en hengelås (e) (barnesikring).

8.2 Parallellanslag (illustr. 7)

Ved skjæring av tredeler langsetter, må parallellanslaget (7) brukes. Parallellanslaget (7) skyves til sagbordets (1) høyre eller venstre side. OBS: Ved tilsaging av smale trestykker må parallellanslaget være fastspennt på høyre siden av sagbladet. Pass samtidig på at klemmemekanismens (33) neser hekter seg fast under sagbordet (1) og begge vinkelarmene (13) er i den nederste stillingen. Ved hjelp av skalaen som befinner seg på sagbordet (1), kan parallellanslaget (7) innstilles til den ønskete dimensjon. OBS: Pass på at skalaen er justért i forhold til midten av sagbladet, dvs. at 1,3 mm av den angitte verdien må trekkes fra på den innpregete skalaen. Ved å trykke begge vinkelarmene (13) opp, kan parallellanslaget (7) fikséres på sagbordet (1).

498.3 Innstilling av skjæringsdybden (illustr. 8/9)

Lösne de fire vingeskruene (28). Den ønskete skjærehøyden kann innstilles ved å heve eller senke sagbordet (1). Skjærehøyden kan avleses på spalteknivens (5) skala (x). Spenn sagbordet (1) fast v.h.a. vingeskruene (28). OBS! Sku alltid vingeskruene godt fast for å unngå at sagbordet senkes ufrivillig.

8.4 Vinkelinnstilling (illustr. 9)

Løsne begge vingeskruene (27). Vipp sagbordet (1) til høyre og sett det, v.h.a. skalaen på vinkelbæreren (a), i den ønskete skråstillingen. Skru fast begge vingeskruene (27) igjen. Lange arbeidsstykker skal sikres, så de ikke tipper ned ved slutten av skjæreprosessen (f.eks. avrullingsstativ). OBS! Sku alltid vingeskruene godt fast for å unngå at sagbordet vipper ufrivillig

Vi anbefaler å foreta en prøveskjæring etter hver ny innstillling for å kontrollére de innstilte målene.

9.1 Skjæring av smale arbeidsstykker

(bredde mindre enn 120 mm) (illustr. 10) Innstill parallellanslaget (7) i hht. den ønskete bredden på arbeidsstykket. Skyv arbeidsstykket framover med begge hendene. Når hendene nærmer seg sagbladet (4) skal skyvestokken (3) definitivt benyttes (medlevéres!). Arbeidsstykket må alltid skyves fram til enden av spaltekniven (5). Lange arbeidsstykker skal sikres, så de ikke tipper ned ved slutten av skjæreprosessen (f.eks. avrullingsstativ). OBS! Ved bearbeiding av korte arbeidsstykker, må skyvestokken benyttes allerede fra skjærestart.

9.2 Skjæring av veldig smale arbeidsstykker

(bredde mindre enn 30 mm) (illustr. 11) Parallellanslaget (7) skal innstilles i hht. arbeidsstykkets ønskete bredde. Arbeidsstykket skyves fram med skyvetrestykke (a) og skyvestokk (3), helt til enden på arbeids- stykket befinner seg i spaltekilområdet (5). Lange arbeidsstykker skal sikres, så de ikke tipper ned ved slutten av skjæreprosessen (f.eks. avrullingsstativ). Skyveklossen medlevéres ikke!

9.3 Utføring av notskjæringer (illustr. 12)

V.h.a. den avtagbare sagbladbeskyttelsen og den trinnløste innstillingen av skjærehøyden fra

0 - 43 mm, er det mulig å utføre spor - og

notskjæringer. Fjern sagbladbeskyttelsen (2) v.h.a. å løsne spennskruen (21). Innstill spaltekniven (5) ca. 0,5 - 1 mm dypere enn den øverste sagbladtannen. Innstill den ønskete skjæredybden (se 8.3). Innstill parallellanslaget (7) til den ønskete bredden. Skyv arbeidsstykket inn i sagbladet (4). Pass herved på at arbeidsstykket ligger støtt på sagbordet (1). Skjæringen skal foregå i en slik rekkefølge at den utskjærte lista faller ned på venstre side av sagbladet (4), for å unngå at den kommer i klemme mellom parallellanslaget (7) og sagbladet (4) (fare for tilbakeslag).

Skråskjæring gjennomføres generelt v.h.a. parallellanslaget (7). Spenn sagbordet fast i ønsket vinkelstilling (se 8.4). Arbeidsstykket som skal skjæres føres langs parallellanslaget (7). Se dertil 9.1 hhv. 9.2 avhengig av arbeidsstykkets bredde.

9.5 Saging med tverranslag (illustr. 13)

Tverranslaget legges inn i løpesporet mellom sagbord og bordutvidelse. Vingeskrue (51b) løsnes og det innstilles til den ønskete vinkelen ved å dreie på føringsvinkelen. Vingeskruen (51 b) skrues til igjen Tverranslaget skyves fram til sagbladet Vingeskruen (51) løsnes og anslagskinnen skyves fram til avstanden mellom sagblad og anslagskinnen måler ca. 2 cm. Vingeskruen (51) skrues til igjen Tverranslaget trekkes tilbake igjen og arbeidsstykket legges inn til anslagskinnen (53). Start sagen Arbeidsstykket trykkes hardt mot anslagskinnen (53) og tverranslaget skyves mot sagbladet for å utføre snittet. Etter endt saging, stanses sagen igjen.

9.6 45°-skjæring (gjæring) av små

arbeidsstykker (illustr. 14) 45°-skjæring (gjæring) kan kun gjennomføres v.h.a. parallellanslaget (7) og vinkelanslaget (14). Sett vinkelanslaget (14) på parallellanslaget (7). Innstill parallellanslaget (7) til arbeidsstykkets ønskete lengde og spenn det fast. Legg arbeidsstykket i vinkelanslaget (14). Start sagen, og skyv vinkelanslaget (14) langs parallellanslaget (7) mot sagbladet. Stopp sagen etter avsluttet skjæring.

Støv og forurensinger må regelmessig fjernes fra maskinen. Rengjøringen gjennomføres på best måte v.h.a. trykkluft eller en klut. Bruk ingen etsende midler til rengjøring av kunststoffet.
